캠버클 (Cam Buckle / khóa cam / カムバックル)
¶ 개요

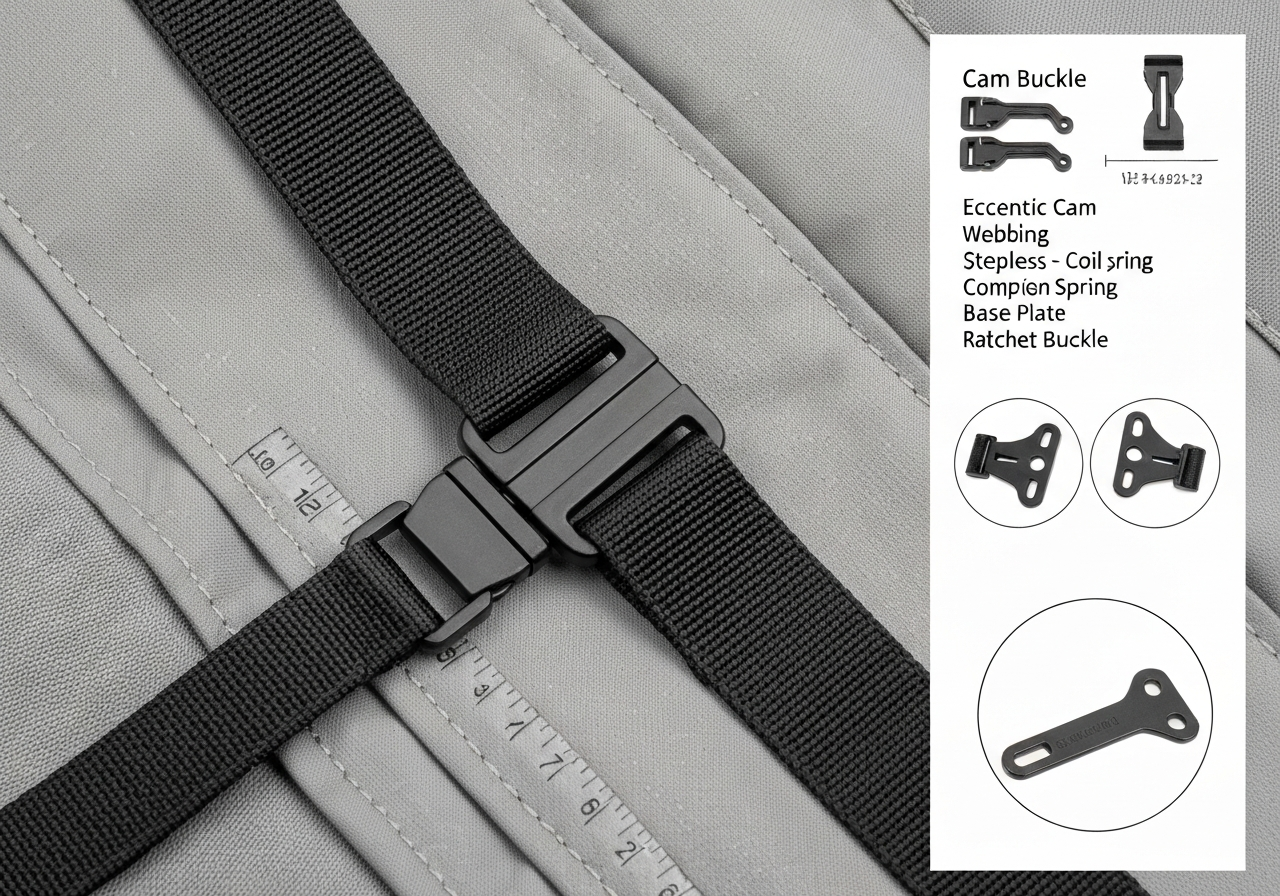

캠버클(Cam Buckle)은 지렛대 원리와 편심 캠(Eccentric Cam) 메커니즘을 결합하여 웨빙(Webbing) 스트랩의 길이를 무단계(Stepless)로 조절하고 고정하는 고기능성 하드웨어 부자재입니다. 내부의 압축 코일 스프링(Compression Coil Spring) 장력이 톱니(Teeth)가 형성된 캠을 압착시켜, 웨빙을 베이스 플레이트(Base Plate) 사이에 물리적으로 고정하는 구조를 가집니다.
라쳇 버클(Ratchet Buckle)에 비해 조작이 간편하고 신속하며, 과도한 텐션으로 인한 화물 손상을 방지할 수 있어 중경량 화물 고정, 가방 스트랩, 전술 장비 등에 광범위하게 사용됩니다. 산업 현장에서는 단순한 조절기를 넘어, 진동 환경에서도 풀리지 않는 'Self-locking' 능력이 검증된 안전 부자재로 분류됩니다.

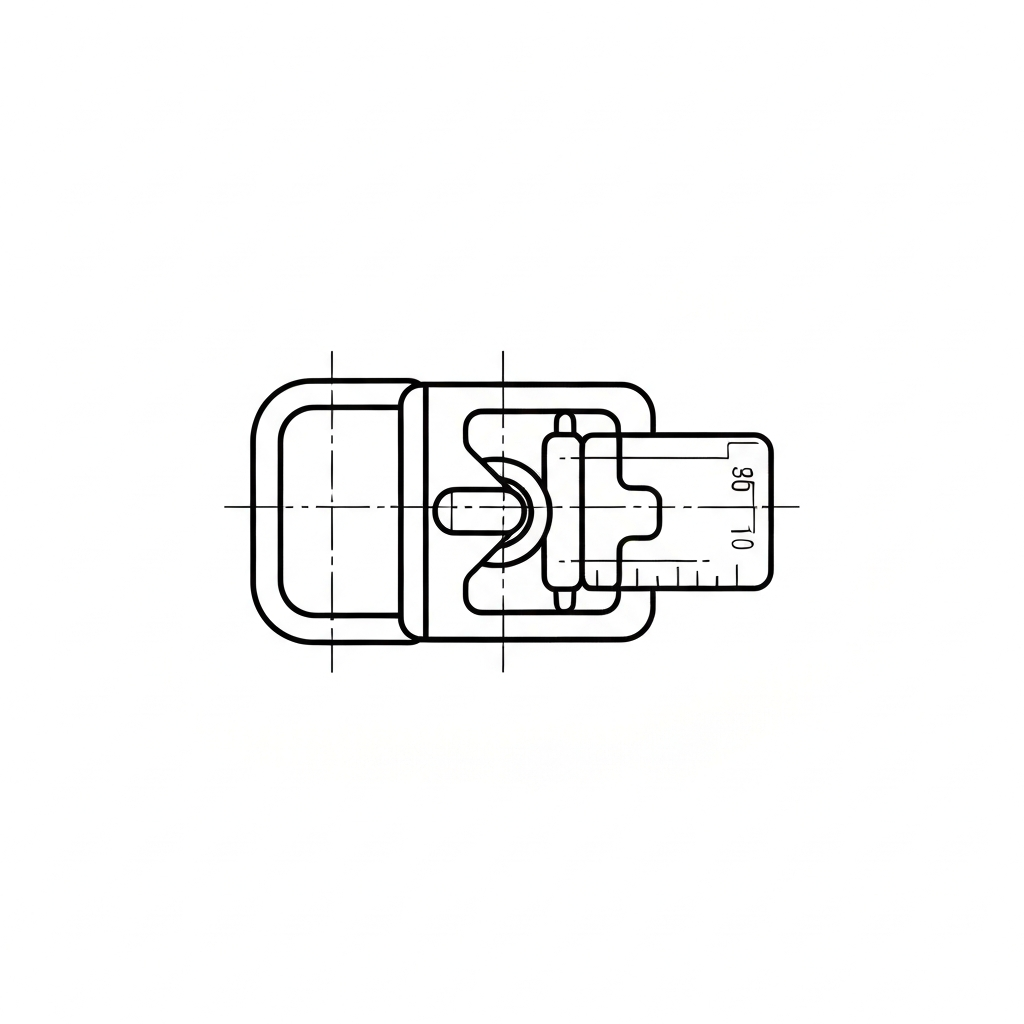

물리적 메커니즘 및 기술적 심화: 캠버클의 핵심 원리는 캠의 회전 중심이 기하학적 중심에서 벗어난 '편심 구조'에 있습니다. 사용자가 레버를 누르면 캠이 회전하며 웨빙 통로가 확보되고, 레버를 놓는 순간 스프링이 캠을 밀어 올려 역방향 톱니(Reverse Teeth)가 웨빙의 섬유 조직(Weave Structure) 사이로 파고들어 마찰력을 극대화합니다. 이때 발생하는 유지력은 웨빙의 두께와 캠 톱니의 각도(Angle), 그리고 스프링의 탄성 계수(K-factor)에 의해 결정됩니다.
¶ 기술 사양표
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 주요 재질 | Zinc Alloy (Zamak #3/#5), POM (Acetal), SUS304/316, Aluminum 6061 | 용도 및 환경에 따른 재질 선정 |
| 적용 웨빙 폭 | 20mm, 25mm, 32mm, 38mm, 50mm (표준 규격) | ±0.5mm 공차 관리 필수 |
| 권장 봉제 기계 | Juki LK-1900BN, Brother KE-430HX, Juki AMS-210EN | 전자 바택 및 컴퓨터 패턴기 |
| ISO 4915 스티치 | ISO 301 (Lockstitch), ISO 304 (Zigzag/Bar-tack) | 고하중 지지용 스티치 구조 |
| 바늘 시스템 | DP×17 (110/18~160/23), DP×5, DP×166 (Leather용) | 원단 밀도 및 실 굵기에 따라 선정 |
| 권장 실 (Thread) | Bonded Nylon #20 ~ #8, Polyester High Tenacity | 인장 강도 및 내마모성 확보 |
| 봉제 패턴 | Box-X Stitch (사각X), 42-stitch Bar-tack, W-Stitch | 하중 분산 및 전단 강도 설계 |
| 인장 강도 (WLL) | 50kgf (플라스틱) ~ 1,500kgf (금속 고하중용) | 파단 강도(MBS)의 1/3 수준 권장 |
| 표면 처리 | Electroplating (Ni, Bk), Powder Coating, ED Coating | ASTM B117 염수 분무 테스트 기준 |
| 권장 SPM (속도) | 2,000 ~ 2,500 SPM (고속 봉제 시 열 손상 주의) | 생산 효율 및 품질 균형점 |
| Towa 장력 수치 | 윗실: 120-150g / 밑실: 25-35g (TM-1 측정 기준) | 웨빙 두께 1.5mm, #20 실 기준 |
| 경도 (Hardness) | 캠 부위: HRC 40~45 (금속 기준) | 톱니 마모 방지를 위한 열처리 |
¶ 적용 분야
캠버클은 단순 고정 장치를 넘어 다양한 산업군에서 핵심 조절 장치로 활용됩니다.

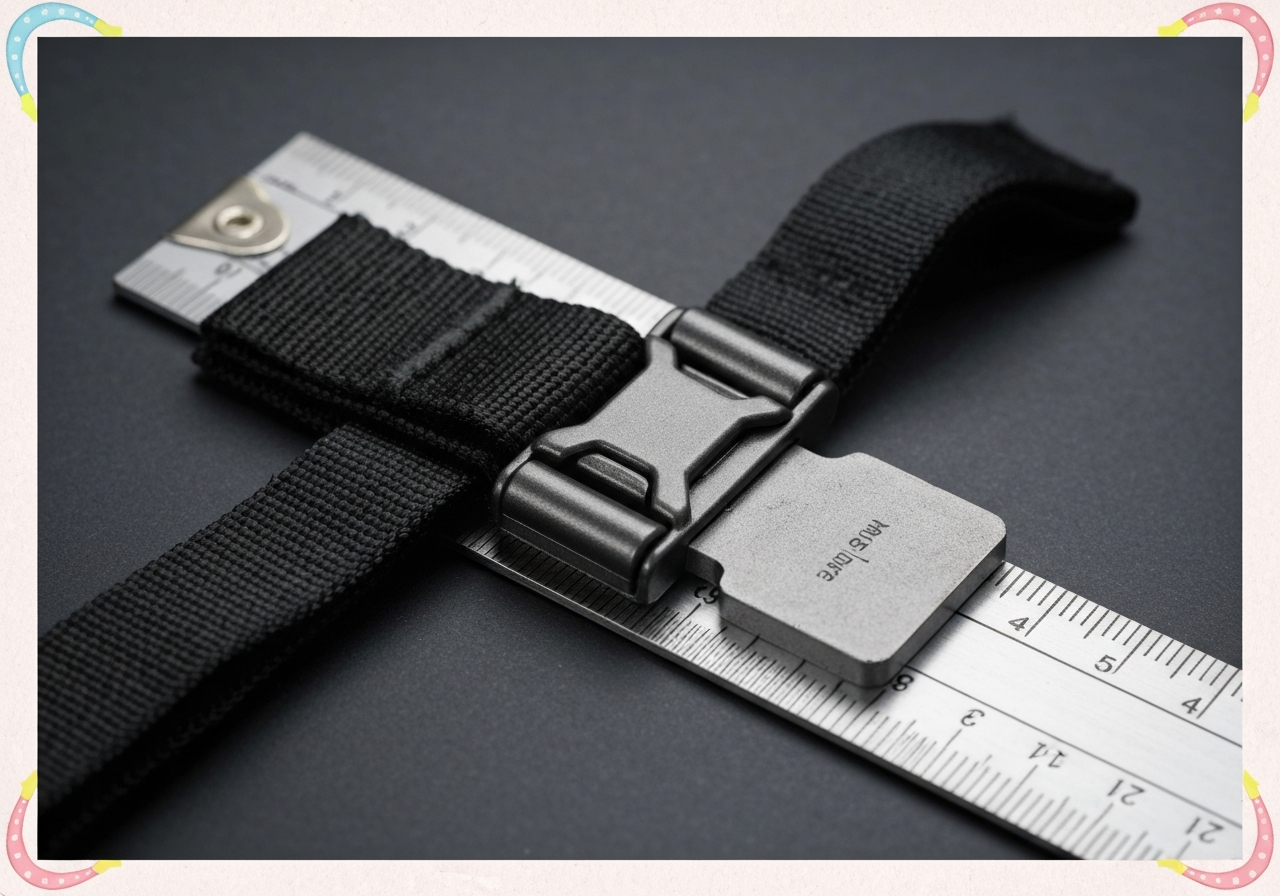

- 가방 및 잡화:
- **메신저 백(Messenger Bag)**: 어깨끈의 길이를 이동 중에 한 손으로 신속하게 조절하기 위한 퀵 릴리즈(Quick Release) 시스템.

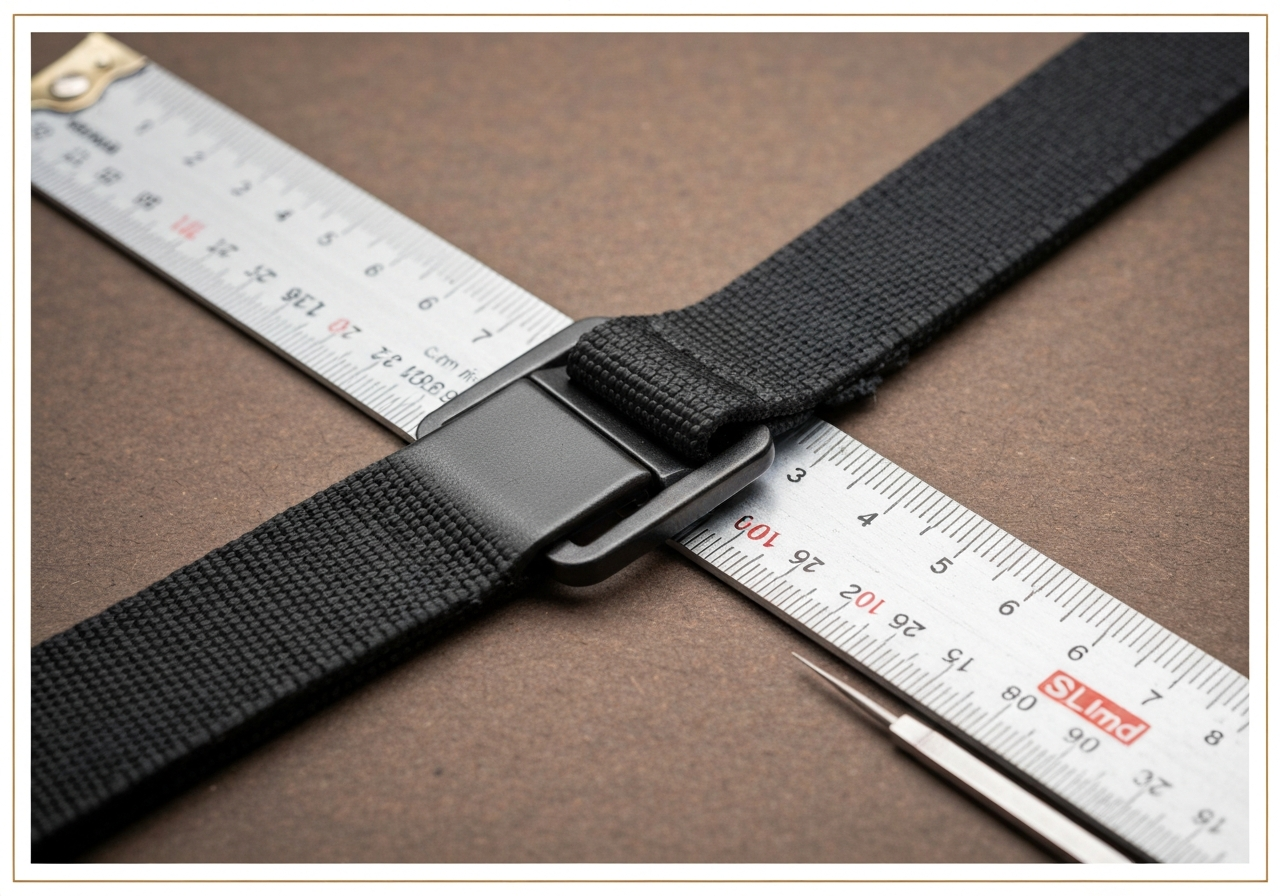

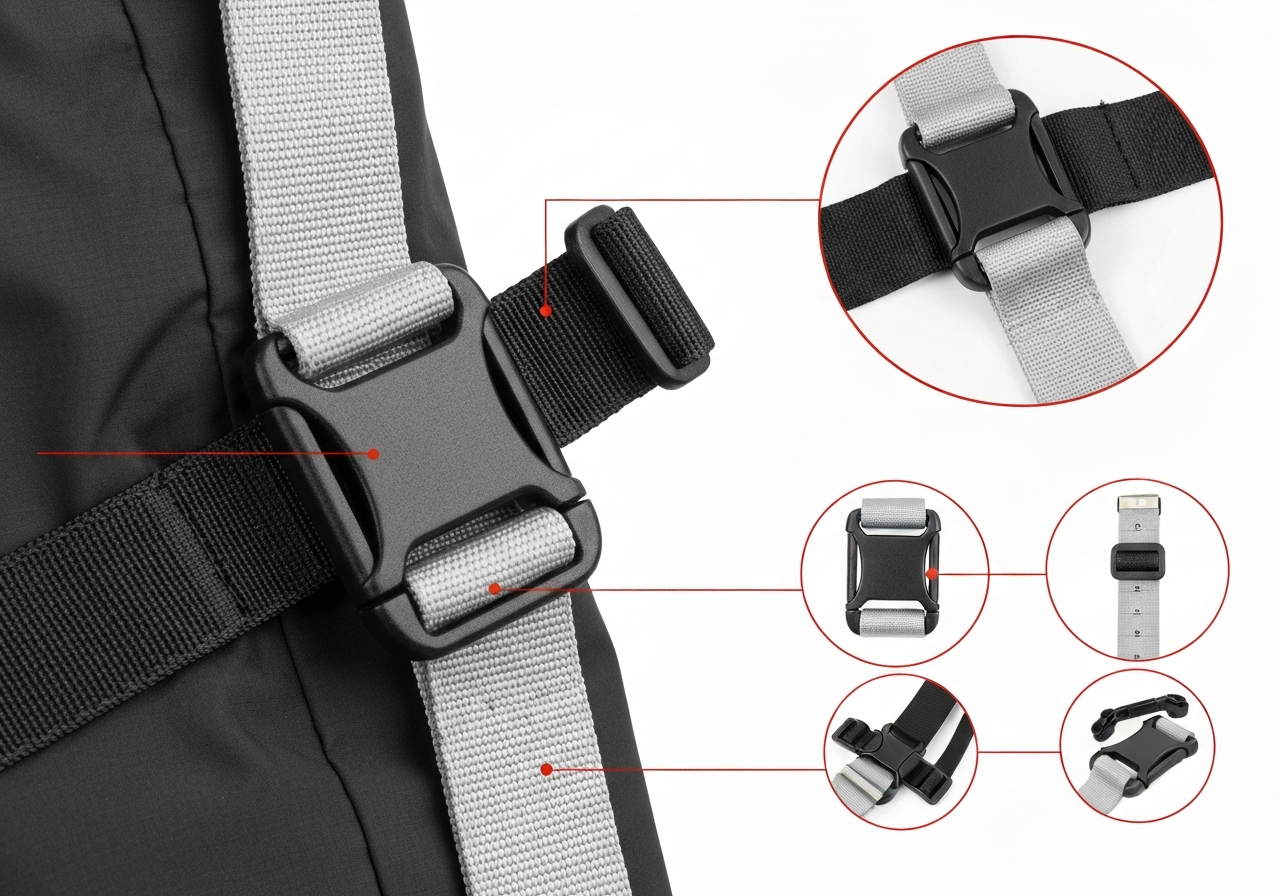

- **백팩 체스트 스트랩(Sternum Strap)**: 고중량 적재 시 가방의 흔들림을 방지하기 위한 흉부 고정.

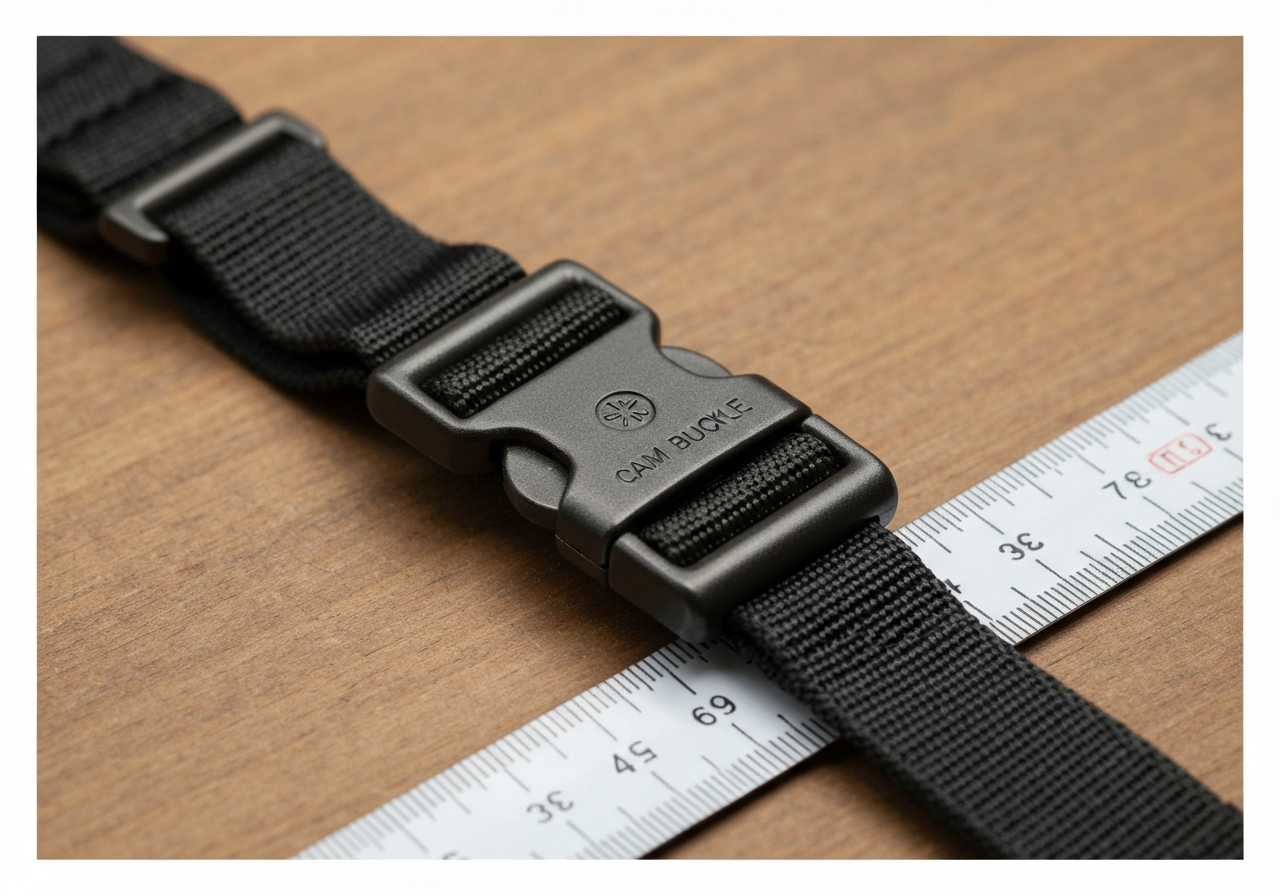

- **자전거 패니어(Pannier)**: 랙에 가방을 밀착 고정하여 진동에 의한 이탈 방지.

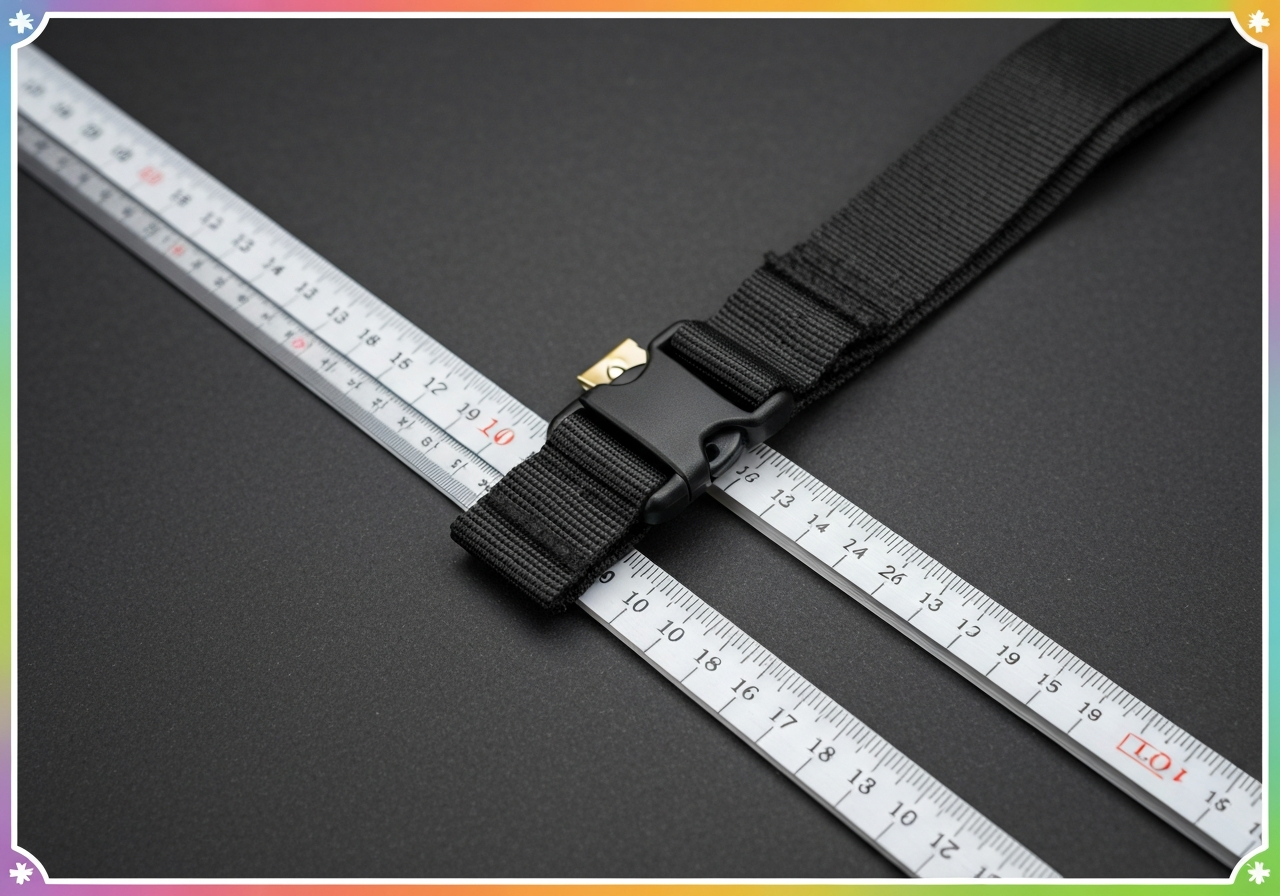

- 의류 및 테크웨어(Techwear):

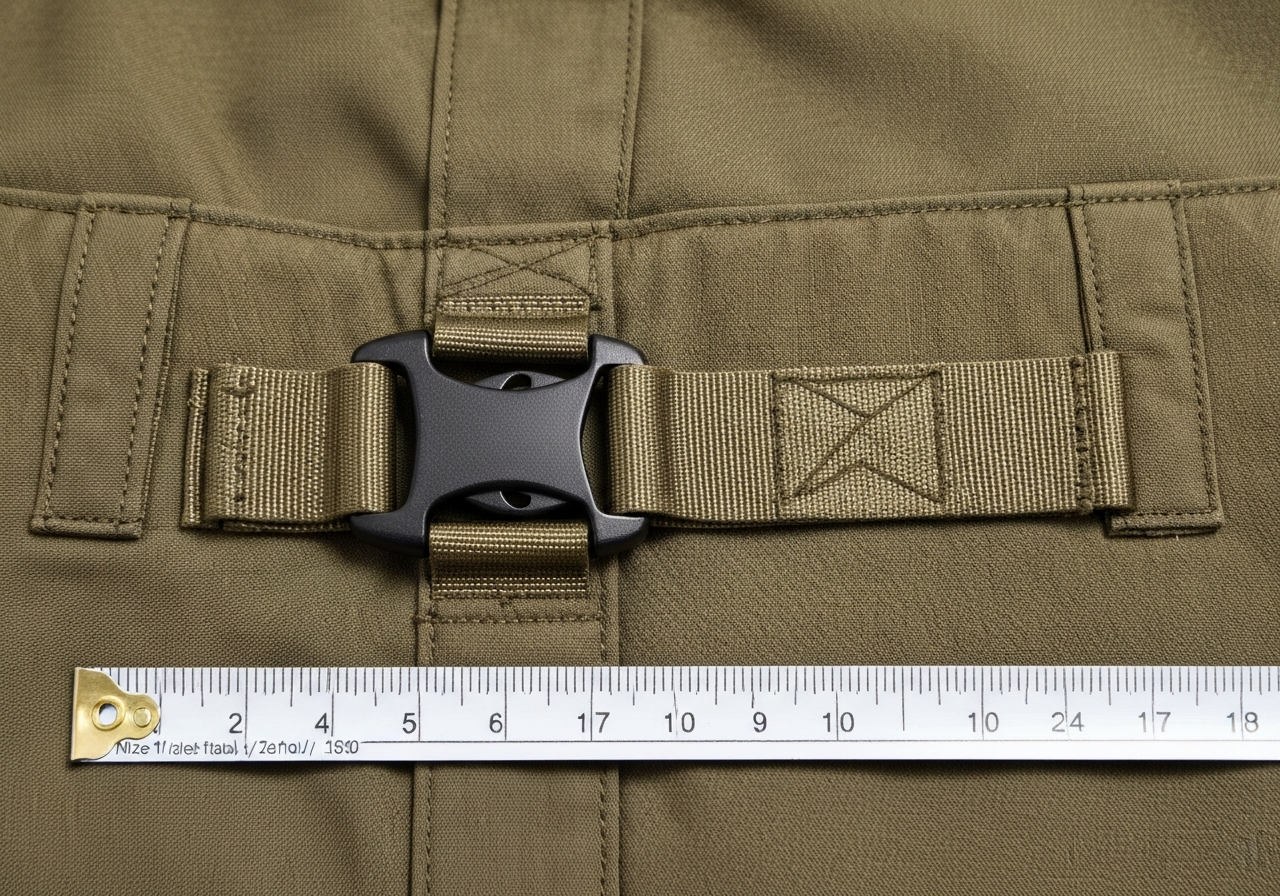

- **전술 바지(Tactical Pants)**: 내장형 벨트 시스템에 적용되어 신속한 허리 사이즈 조절.

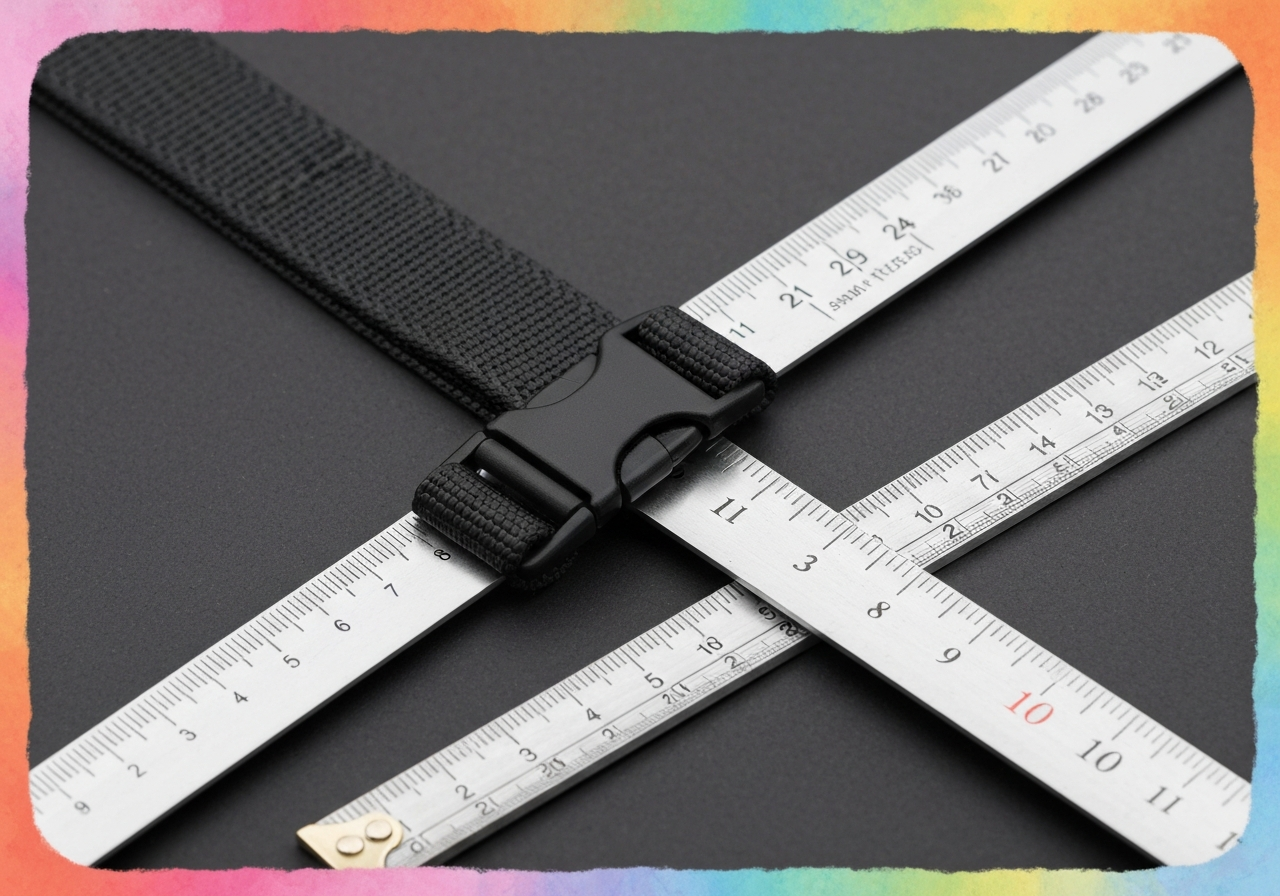

- **아웃도어 자켓 하단 조절**: 장갑을 낀 상태에서도 밑단 텐션을 조절할 수 있도록 대형 레버 적용.

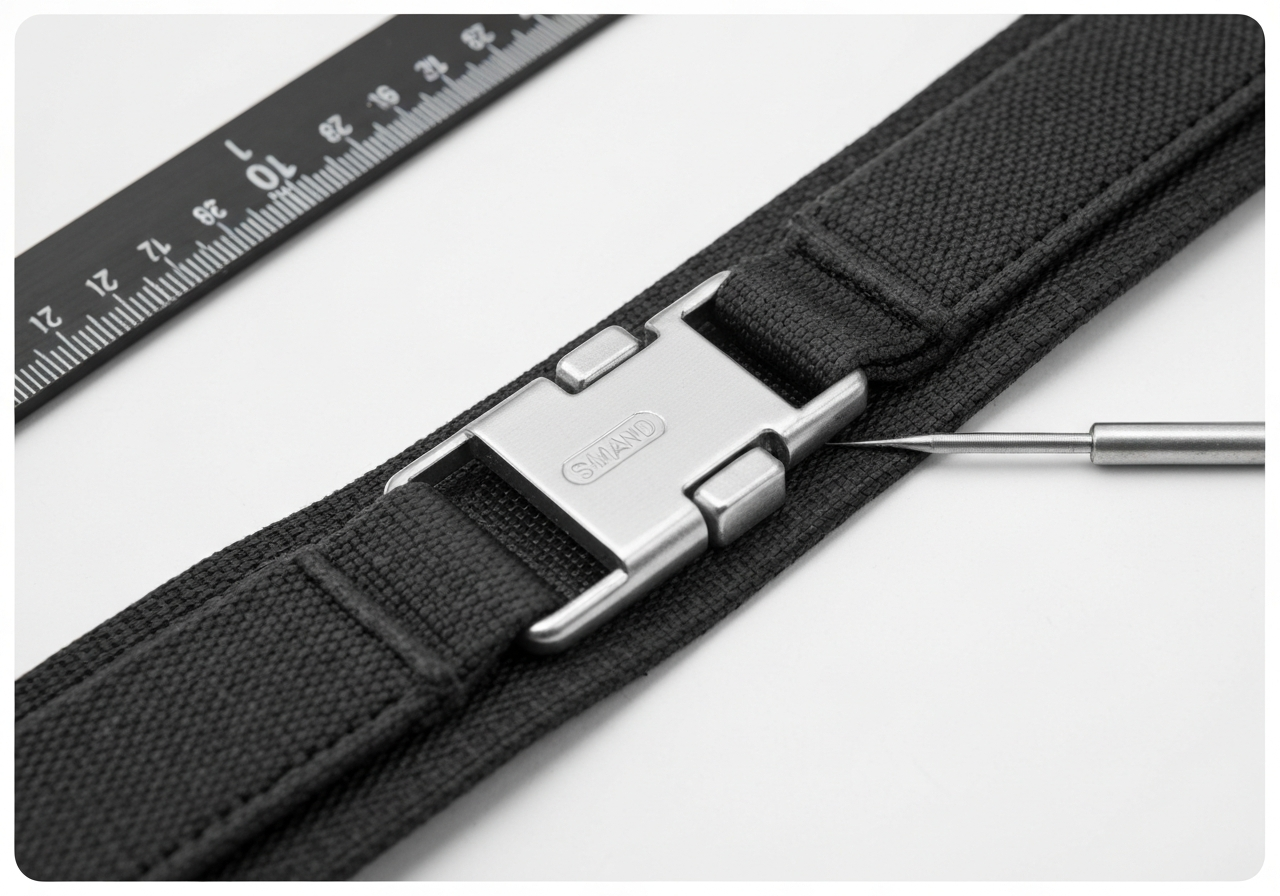

- 스포츠 및 아웃도어:

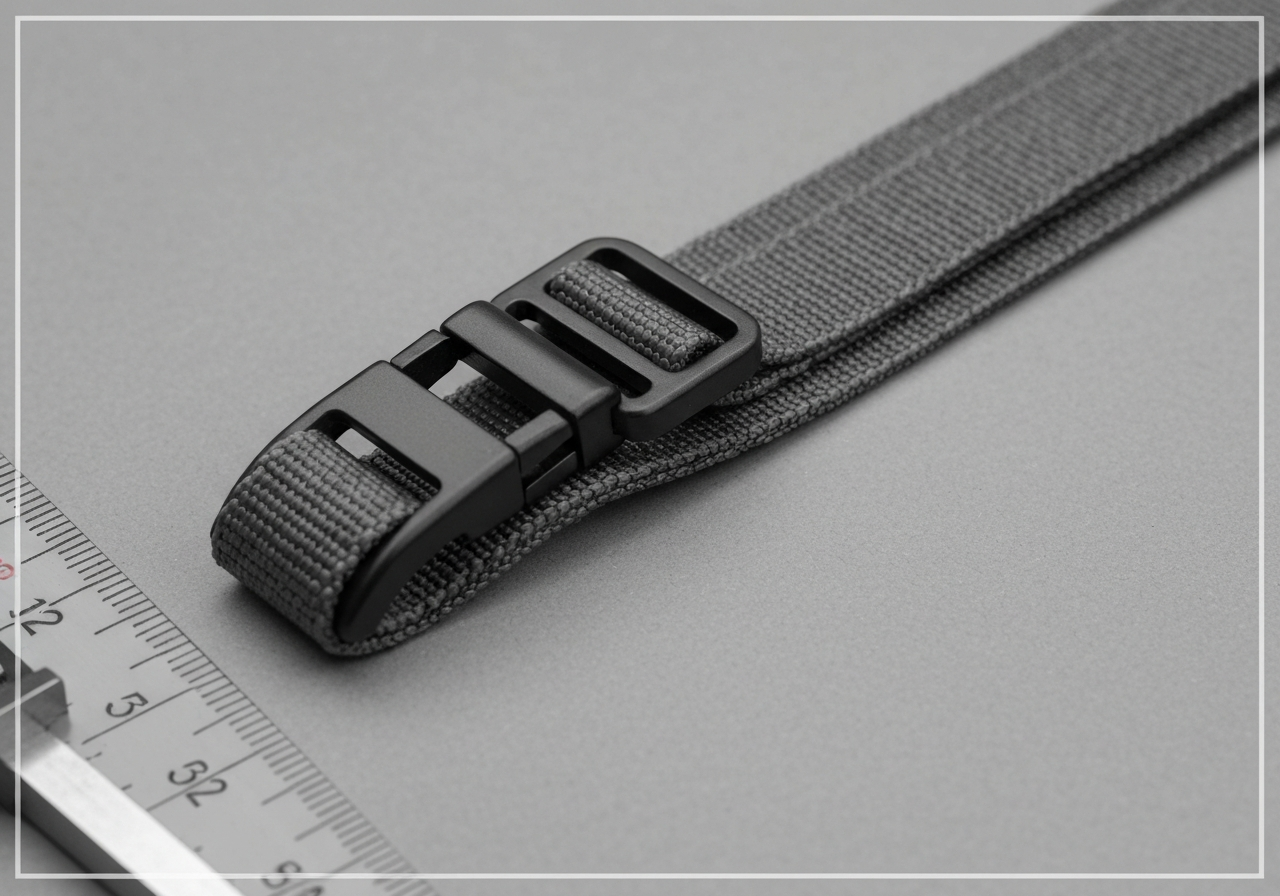

- **서핑 보드/카약 루프랙**: 차량 지붕에 장비를 고정할 때 라쳇보다 부드러우면서도 확실한 체결력 제공.
- **캠핑용 타프(Tarp)**: 메인 폴대의 가이 라인(Guy-line) 텐션 조절용.
- 의료 및 안전:
- 환자 이송용 들것: 환자의 몸을 신속하게 고정하고 해제해야 하는 응급 상황용 벨트.
- 휠체어 안전벨트: 낮은 작동 부하와 높은 유지력이 동시에 요구됨.
- 군사 및 전술:
- 총기 슬링(Weapon Sling): 사격 자세 전환 시 총기 멜빵의 길이를 즉각적으로 조절.
- 플레이트 캐리어(Plate Carrier): 커머번드(Cummerbund) 연결부에 적용되어 신속 해체 기능 보조.
¶ 주요 결함 및 해결 방안
- 웨빙 미끄러짐 (Slippage) - 원인: 캠의 톱니 마모, 스프링 장력 부족, 또는 웨빙 두께가 규격 미달(너무 얇거나 조직이 너무 매끄러움). - 해결: 캠버클 사양에 맞는 최소 두께(통상 1.2mm 이상)의 웨빙을 사용하고, 캠의 경도(Hardness)를 확인하여 내마모성 제품으로 교체.
- 스프링 탄성 저하 (Spring Fatigue) - 원인: 저가형 탄소강 스프링 사용으로 인한 반복 피로 파괴 또는 부식. - 해결: SUS304 등 고탄성 스테인리스 스프링이 적용된 제품을 채택하여 내구성 확보.
- 웨빙 표면 손상 (Webbing Fraying) - 원인: 캠의 톱니가 지나치게 날카롭거나 다이캐스팅 공정 후 버(Burr)가 제거되지 않음. - 해결: 톱니 끝단 R값(라운드) 처리 공정 추가 및 배럴 연마(Tumbling) 공정 확인.
- 봉제부 인장 파손 (Stitch Rupture) - 원인: 캠버클 연결 부위의 바택(Bar-tack) 강도 부족 또는 SPI(Stitch Per Inch) 과다로 인한 원단 천공 현상. - 해결: SPI를 7~10 사이로 최적화하고, Box-X 봉제 시 보강 스티치를 추가하여 하중을 분산함.
- 부식 및 산화 (Corrosion) - 원인: 염수 노출 환경에서 아연 합금의 도금층 박리 또는 수소 취성. - 해결: 염수 분무 테스트(Salt Spray Test) 72시간 이상 통과 제품 사용 및 스테인리스 재질(SUS316) 고려.
- 캠 유격 및 소음 (Cam Play) - 원인: 캠과 베이스 플레이트를 연결하는 핀(Pin)의 정밀도 부족 및 리벳팅 불량. - 해결: 리벳팅(Riveting) 공정의 압착 강도를 정밀 제어하고 핀의 공차를 ±0.05mm 이내로 관리.
¶ 품질 검사 기준 (QC Standard)
- 인장 강도 테스트 (Tensile Strength Test): 완제품 상태에서 웨빙과 캠버클 결합 부위가 설계된 파단 하중(Breaking Strength)을 견디는지 만능재료시험기(UTM)로 측정.
- 슬립 테스트 (Slip Test): 정격 하중의 50%를 가한 상태에서 24시간 방치 후 웨빙의 밀림 정도를 측정 (통상 5mm 이내 합격).
- 작동 반복 테스트 (Cycle Test): 캠을 5,000회 이상 개폐했을 때 스프링의 복원력 변화 및 톱니의 마모 상태를 전수 또는 샘플링 검사.
- 염수 분무 테스트 (Salt Spray Test): ASTM B117 기준에 의거하여 해양 환경 사용 제품의 부식 여부 확인.
- 외관 검사 (Visual Inspection): 도금의 균일성, 날카로운 모서리(Sharp Edge) 유무, 캠의 작동 원활성 확인.
- 웨빙 호환성 검사: 특정 로트(Lot)의 웨빙 두께 편차(±0.1mm)가 캠버클의 유지력에 미치는 영향 확인.
- 경도 테스트 (Hardness Test): 캠 톱니 부위의 로크웰(Rockwell) 경도 측정으로 내마모성 검증.
¶ 현장 용어 및 국가별 실무 차이
| 구분 | 용어 | 비고 |
|---|---|---|
| 한국어 (KR) | 캠버클, 악어버클 | 톱니 모양이 악어 입을 닮아 현장에서 '악어버클'로 통용 |
| 베트남어 (VN) | Khóa cam, Khóa kẹp, Cá sấu | 'Kẹp'은 집게, 'Cá sấu'는 악어를 의미함 |
| 중국어 (CN) | 凸轮扣 (Tūlún kòu), 压扣 (Yā kòu) | '压扣'는 누르는 버클이라는 의미로 널리 사용 |
| 일본어 (JP) | カムバックル, ワンタッチ | '원터치' 조절기라는 의미로 현장에서 자주 사용 |
| 공통 은어 | 톱니 버클, 프레스 버클 | 캠의 작동 방식이나 구조를 강조한 명칭 |
국가별 생산 관리 포인트: - 한국 공장: 숙련된 미싱사가 샘플 단계에서 손감각으로 텐션을 조절하는 경향이 강함. '악어버클'의 톱니가 웨빙을 씹는지(Damage) 육안 검사를 매우 까다롭게 진행함. - 베트남 공장: 대규모 라인 생산 위주이므로, Juki LK-1900BN 같은 전자 바택기의 데이터(Pattern Number, Tension Value)를 표준화하여 관리함. - 중국 공장: 원가 절감을 위해 아연 합금의 순도를 낮추는 경우가 있어, 다이캐스팅 내부의 기포(Porosity)로 인한 파손을 방지하기 위해 입고 시 파괴 검사(Crush Test)를 필수로 수행함.
¶ 장비 세팅 및 봉제 가이드 (Technical Detail)
- 바늘대 높이 조정: 고밀도 웨빙(두께 2.5mm 이상) 봉제 시, 바늘대를 표준 대비 0.5mm~1.0mm 상향 조정하여 루퍼(Looper)와의 간섭 및 바늘 부러짐 방지.
- 바늘 선택: 마찰열로 인한 원사 녹음 방지를 위해 NY(Nylon) 코팅 바늘 또는 세라믹 코팅 바늘 사용 권장. Schmetz 또는 Organ 브랜드의 SERV7 바늘 형태가 고하중 웨빙 봉제 시 바늘 휨 방지에 유리함.
- 노루발 압력 (Presser Foot Pressure): 웨빙의 이송 불량을 방지하기 위해 압력을 상향 조정하되, 웨빙 표면에 노루발 자국(Presser Mark)이 남지 않도록 우레탄 노루발 또는 테플론 시트 부착 권장.
- 실 장력 (Thread Tension): ISO 301 본봉 처리 시, 매듭(Knot)이 웨빙의 정중앙에 위치하도록 밑실(Bobbin) 장력을 평소보다 20% 강하게 설정. Towa 게이지 기준 밑실 장력은 30g 내외가 적당함.
- 타이밍 조절: 두꺼운 웨빙 진입 시 이송치(Feed Dog)의 높이를 1.2mm 정도로 높여 슬립 현상 방지.
- 실전 트러블슈팅 노하우:
- 증상: 봉제 중 실이 자꾸 끊어짐.
- 조치: 1순위로 바늘 끝의 마모(Hooking) 확인, 2순위로 바늘과 셔틀(Shuttle) 사이의 간극(Clearance)이 0.05mm 이하인지 확인. 웨빙의 딱딱한 마감재(Resin) 때문일 경우 실에 실리콘 오일을 도포하는 'Thread Lubricator' 설치.
¶ 공정 흐름도 (Process Flow)
graph TD
A[웨빙 커팅 및 단면 열처리] --> B[캠버클 삽입 및 위치 고정]
B --> C[웨빙 폴딩 및 가봉제]
C --> D{봉제 공법 선택}
D -- 고하중/산업용 --> E[Box-X 패턴 봉제 - 7 SPI]
D -- 일반하중/가방용 --> F[전자 바택 42바늘 - 9 SPI]
E --> G[실밥 제거 및 시아게/Cleaning]
F --> G
G --> H[인장 강도 및 슬립 샘플링 검사]
H --> I[표면 처리 상태 및 작동 검사]
I --> J[최종 포장 및 출하]
¶ 재질별 상세 특성 및 선정 가이드
- 아연 합금 (Zinc Alloy - Zamak #3): 가장 대중적인 재질. 복잡한 형상 구현이 가능하고 도금성이 우수함. 단, 충격에 의한 균열(Crack) 가능성이 있어 고하중용은 다이캐스팅 압력을 높인 고밀도 제품을 사용해야 함.
- 스테인리스 스틸 (SUS304/316): 해양 장비, 의료용. 부식에 극도로 강하며 인장 강도가 아연 합금의 약 2배 이상임. 가공이 어려워 단가가 높음.
- POM (Acetal/Delrin): 경량화가 필수적인 가방이나 의류용. 금속 대비 강도는 낮으나 탄성이 좋아 웨빙을 부드럽게 잡아줌. 영하의 기온에서 취성(Brittleness)이 발생할 수 있으므로 저온 테스트 데이터 확인 필수.
- 알루미늄 합금 (Aluminum 6061/7075): 전술용 및 고급 아웃도어용. 가볍고 강도가 높으나 톱니의 마모 속도가 빠를 수 있어 하드 아노다이징(Hard Anodizing) 처리가 필수적임.
¶ 실전 트러블슈팅 (현장 기술자 가이드)
- "캠을 놓았는데 웨빙이 바로 고정되지 않고 약간 밀립니다."
- 체크리스트:
- 내부 스프링의 K-값(탄성계수)이 설계치보다 낮은지 확인.
- 캠 톱니 사이에 웨빙 보풀이나 먼지가 끼어 있는지 확인.
- 웨빙의 조직이 너무 매끄러운(Satin weave) 형태인지 확인.
- 해결: 스프링 교체 또는 웨빙을 평직(Plain)에서 능직(Twill)으로 변경하여 마찰 면적 증대.
- 체크리스트:
- "봉제 후 캠버클 바로 옆 웨빙이 찢어집니다."
- 체크리스트:
- 바택(Bar-tack)의 밀도가 너무 높은지(SPI 과다) 확인.
- 바늘 번수가 너무 굵어 섬유를 끊고 있는지 확인.
- 해결: SPI를 낮추고 바늘을 'Ball Point' 팁으로 교체하여 섬유 사이를 파고들게 함.
- 체크리스트:
¶ 유지보수 및 관리
- 정기 점검: 캠 톱니 사이에 낀 섬유 부스러기를 에어건으로 제거하여 마찰력 유지.
- 윤활: 캠의 회전축(Pin) 부위에만 극소량의 건식 윤활제 도포. 웨빙 접촉면에는 절대 기름이 묻지 않도록 주의.
- 교체 주기: 캠 톱니의 높이가 초기 대비 20% 이상 마모되었거나, 스프링의 복원 속도가 현저히 느려진 경우 즉시 교체.
¶ 관련 항목
- 웨빙 (Webbing): 캠버클과 결합되는 핵심 소재 (나일론, 폴리에스터, PP).
- 사이드 릴리즈 버클 (Side Release Buckle): 신속 탈착 목적의 부자재.
- 래더락 (Ladder Lock): 플라스틱 마찰력을 이용한 경량 조절 부자재.
- 바택 (Bar-tack): 구조적 강도 보강을 위한 필수 봉제 공정.
- Towa Gauge: 실 장력을 수치화하여 관리하기 위한 측정 도구.
- 인장 강도 (Tensile Strength): 부자재 및 봉제부의 파괴 한계 지표.
