¶ 정의 및 개요
4점법(4-Point System)은 원단 검수 과정에서 발생하는 결함의 크기와 심각도에 따라 벌점을 부여하여 원단의 품질 등급을 정량적으로 판정하는 국제 표준 검사 방식입니다. 이 시스템은 ASTM D5430-07(Standard Test Methods for Visually Inspecting and Grading Fabrics) 규격에 근거하며, 전 세계 의류, 가방, 신발 및 산업용 자재 제조 산업에서 가장 널리 통용되는 원단 품질 관리 기준입니다.
[기술적 심화 및 원리] 4점법의 핵심 원리는 '결함의 가시성'과 '재단 효율성(Cutting Efficiency)'의 상관관계를 수치화하는 데 있습니다. 물리적으로 원단 검사기(Fabric Inspection Machine)의 이송 롤러가 원단을 일정한 장력(Tension)으로 당겨 펼쳐주면, 검사원은 표준 광원 아래에서 원단 표면의 경사(Warp)와 위사(Weft)의 교차 상태를 육안으로 스캔합니다. 이때 결함의 길이는 단순히 외관상의 문제를 넘어, 해당 부위를 피해서 패턴을 배치(Marker Planning)할 때 발생하는 원단 손실(Loss)의 크기를 의미합니다.
과거 사용되던 10점법(10-Point System)이 결함의 종류별로 복잡한 점수를 부여했던 것과 달리, 4점법은 '길이'라는 단일 기준을 중심으로 단순화하여 검사 속도와 객관성을 획기적으로 높였습니다. 봉제 현장에서는 이 시스템을 통해 입고된 원단이 본봉(Lockstitch, ISO 301) 공정에서 바늘 부러짐을 유발할지, 혹은 오바로크(Overlock, ISO 504) 처리 후 외관 불량으로 이어질지를 사전에 예측합니다.
[지역별 현장 인식 및 관리 특성] * 한국(KR): '품질 절대주의' 성향이 강해 4점법 기준보다 엄격한 육안 검사를 병행합니다. 특히 미세한 이색(Shading)이나 조단(Barre)에 매우 민감하며, 합격 점수 이내라도 특정 구간에 결함이 집중되면 '로트 불합격'을 선언하는 경우가 많습니다. * 베트남(VN): 글로벌 브랜드(Nike, Adidas, Gap 등)의 대량 생산 기지로서 ASTM D5430 규정을 매뉴얼대로 철저히 준수합니다. 검사 보고서(Inspection Report)의 데이터 정확성과 디지털 이력 관리를 최우선으로 합니다. * 중국(CN): 자동 원단 검사기(AI Inspection) 도입이 가장 빠릅니다. 4점법 수치를 빅데이터화하여 원단 밀(Mill)의 등급을 실시간으로 관리하며, 고속 검사(최대 60-80m/min) 환경에서의 정밀도를 강조합니다.
¶ 사양표 및 기술 규격
| 항목 | 세부 사양 및 기준 | 비고 |
|---|---|---|
| 관련 표준 | ASTM D5430 - 07 (2021 Reapproved) | 국제 표준 규격 |
| 검사 장비 | 원단 검사기 (Fabric Inspection Machine) | 무장력(Tension-free) 제어 필수 |
| 주요 제조사 | Uzu (일본), C-TEX (영국), Aimex (한국), Suntech (중국) | UK-2000, AM-100 등 모델 |
| 표준 광원 | D65 (Daylight), TL84 (Store), UV (Fluorescence) | 조도 1075 Lux (100 foot-candles) 이상 |
| 검사 속도 | 권장 15 yards/min (최대 20 yards/min 초과 금지) | 숙련도에 따라 조절 |
| 판정 단위 | Points per 100 square yards (pts/100 sq.yd) | 정량적 수치화 |
| 합격 기준 | 일반 브랜드 40점 이하, 고가 브랜드 20~30점 이하 | 브랜드별 SOP에 따름 |
| 적용 범위 | 직물(Woven), 편물(Knit), 코팅 원단, 부직포 등 | 전 품목 원단 |
| 바늘 시스템 | DBx1 (#9~14), DPx5 (#11~16), DPx17 (#18~23) | 원단 두께 및 종류별 대응 |
¶ 벌점 부여 기준 (Scoring System)
결함의 길이나 크기에 따라 다음과 같이 벌점을 부여하며, 단일 선형 야드(Linear Yard) 내에서 합산 점수가 4점을 초과할 수 없습니다.
- 결함 길이 3인치(75mm) 이하: 1점
- 결함 길이 3인치 초과 6인치(150mm) 이하: 2점
- 결함 길이 6인치 초과 9인치(230mm) 이하: 3점
- 결함 길이 9인치(230mm) 초과: 4점
- 구멍(Hole) 및 찢어짐(Tear):
- 1인치(25mm) 이하: 2점
- 1인치 초과: 4점
- 연속적 결함: 원단 변두리(Selvedge)를 따라 계속되는 결함이나 전 폭(Full Width)에 걸친 결함은 해당 야드당 4점을 부여합니다.
¶ 최종 점수 계산식
검사 완료 후 다음 공식을 사용하여 100 평방 야드당 점수를 산출합니다.
$$ \text{점수 (Points/100 sq.yd)} = \frac{\text{총 벌점 합계} \times 3600}{\text{검사한 총 야드 수} \times \text{원단 유효 폭(인치)}} $$
- 상수 3600의 의미: 1야드(36인치) × 100평방 야드를 인치 단위로 환산하기 위한 값입니다.
- 유효 폭(Cuttable Width): 원단 전체 폭에서 변두리(Selvedge)와 핀홀(Pin hole)을 제외한 실제 재단 가능한 너비를 사용해야 정확한 점수가 산출됩니다.
¶ 주요 결함 유형 및 기술적 해결 방안
- 슬러브 (Slub/Nepping): 원사 굵기가 불균일하여 뭉친 마디가 표면에 돌출됨. * 원인: 방적 공정 불량 또는 원사 내 이물질 혼입. * 해결: 원단 공급사에 원사 교체 요구. 검수 시 벌점 부여 후 마커(Marker) 배치 시 회피 재단.
- 이색 (Color Shading/Listing): 원단의 좌우(Side-to-Side) 또는 선후(End-to-End) 간 색상 차이. * 원인: 염색기 내 온도 불균형, 염료 농도 조절 실패, 텐터(Tenter) 온도 불균일. * 해결: 5단계 그레이 스케일(Grey Scale)로 판정하여 4급 미만 시 전량 반품. 로트(Lot)별 엄격 분리 사용 필수.
- 위사 휘어짐 (Bowing/Skewing): 원단의 위사가 직선이 아니고 곡선으로 휘거나 대각선으로 뒤틀림. * 원인: 텐터 가공 시 장력 조절 실패 또는 권취 시 불균형. * 해결: 허용 범위(보통 2~3%) 초과 시 재가공(Sanforizing) 요청. 방치 시 완성 가망의 뒤틀림(Twisting) 발생.
- 오염 (Oil Spot/Stain): 제직기 오일이나 가공 공정 중 이물질 혼입. * 원인: 기계 정비 불량(오일 누유) 또는 작업장 환경 오염. * 해결: 휘발성 세척제로 제거 시도. 제거 불가능 시 결함 길이에 따라 벌점 부여 및 격리.
- 바디 자국 (Reed Mark): 원단 세로 방향으로 얇은 줄이 생기는 현상. * 원인: 제직기 바디(Reed)의 살이 휘거나 간격이 불균일함. * 해결: 제직 공정 점검 필수. 연속 결함으로 간주하여 야드당 4점 부여 및 해당 롤 불합격 처리.
- 빠진 실 (Missing Yarn): 경사나 위사가 공급되지 않아 직조가 끊긴 상태. * 원인: 원사 절단 시 자동 정지 장치(Dropper) 미작동. * 해결: 결함 구간 표시 후 벌점 부여. 빈도가 높을 경우 제직 공정 전수 조사 요청.
- 코빠짐 (Drop Stitch - Knit): 편물에서 루프가 형성되지 않고 풀리는 현상. * 원인: 바늘 파손 또는 급사 장치 불량. * 해결: 즉시 4점 부여. 니트 원단은 풀림 현상이 확산되므로 해당 구간 사용 불가.
¶ 산업별 적용 분야 및 특이사항
4점법은 원단의 용도와 최종 제품의 요구 품질에 따라 적용 강도가 달라집니다.
[의류 제조 (Apparel)] * 드레스 셔츠: 칼라(Collar), 앞단(Placket), 커프스(Cuffs) 등 시선이 집중되는 부위는 'Zero Defect'를 원칙으로 합니다. 4점법 기준 20점 이하의 극상급 원단이 요구되며, 80/2번수 이상의 고번수 원단 사용 시 미세한 슬러브도 1점 벌점을 엄격히 적용합니다. (권장 SPI: 16~22) * 정장 재킷: 앞판(Front Panel)과 라펠(Lapel) 부위에 결함이 위치할 경우 제품 전체가 불량 처리되므로, 4점법 검수 시 결함 위치를 변두리에 정확히 마킹(Flagging)해야 합니다. * 스포츠웨어: 기능성 원단(Stretch)의 경우, 위사 휘어짐(Bowing)이 2%를 초과하면 봉제 후 옷이 돌아가는 현상이 발생하므로 4점법 점수 외에 물리적 변형률을 추가로 체크합니다.
[가방 및 잡화 (Bags & Luggage)] * 백팩 및 더플백: 600D~1680D급 고데니아 폴리에스터/나일론 원단을 주로 사용합니다. 가방은 패턴 조각이 의류보다 크기 때문에(예: 메인 바디 패널), 원단 중앙에 9인치 이상의 결함(4점)이 발생하면 해당 구간 전체를 폐기해야 하므로 로스율이 급격히 상승합니다. * 어깨끈 연결부(Stress Points): 이 부위에 직조 결함(Missing Yarn)이 있는 원단이 사용되면 하중을 견디지 못하고 찢어질 수 있어, 4점법 검수 시 강도 관련 결함은 즉시 불합격 사유가 됩니다. (권장 SPI: 8~12, 고강력사 사용)
[특수 소재] * 아웃도어: 투습방수 코팅 원단은 코팅 면의 핀홀(Pin-hole)이나 기포(Bubble)를 4점법 기준으로 엄격히 관리합니다. * 데님(Denim): 특유의 슬러브를 디자인으로 간주하기도 하나, 의도치 않은 가로줄(Barre)은 4점법에 따라 엄격히 벌점을 부여합니다.
¶ 공장 실무 은어 및 용어 (KR/VN/CN/JP)
| 언어 | 용어 | 의미 및 비고 |
|---|---|---|
| 한국어 (KR) | 겐단 검사 (原反) | 일본어 유래. 롤 상태의 원단 초기 검사를 의미함. |
| 한국어 (KR) | 야드 미스 | 실제 원단 길이가 태그에 표기된 길이보다 부족한 경우. |
| 한국어 (KR) | 조단 (條段) | 원단 횡방향으로 나타나는 줄무늬 결함 (Barre). |
| 한국어 (KR) | 시마 (縞) | 줄무늬 또는 단차를 의미하는 현장 용어. |
| 일본어 (JP) | 키즈 (傷) | 원단 표면의 상처, 흠집, 결함을 통칭함. |
| 일본어 (JP) | 시아게 (仕上げ) | 최종 가공 또는 마무리 상태. |
| 베트남어 (VN) | Kiểm vải | 원단 검사 공정 전체를 지칭함. |
| 베트남어 (VN) | Lỗi sợi | 원사 결함 (Yarn defect). |
| 베트남어 (VN) | Khổ vải | 원단의 폭 (Width). |
| 중국어 (CN) | 四分制 (Sifenzhi) | 4점법의 공식 명칭. |
| 중국어 (CN) | 色差 (Secha) | 이색(Color Shading)을 의미함. |
| 중국어 (CN) | 纬斜 (Weixie) | 위사 휘어짐(Skewing)을 의미함. |
¶ 장비 세팅 및 검사 가이드
- 조명 환경: 검사대 상단에 D65 표준 광원을 설치하고, 원단 표면과 45~60도 각도를 유지합니다. 투과광(Backlight)을 설치하여 미세한 구멍과 직조 밀도 불균형을 식별합니다.
- 장력 제어 (Tension-free): 검사 시 원단이 강하게 당겨지면 위사 휘어짐 측정이 부정확해집니다. 무장력 이송 장치를 사용하여 원단 본연의 상태를 유지해야 합니다.
- 카운터기 교정: 야드/미터 카운터기가 실제 길이와 일치하는지 매일 작업 전 표준 자를 이용해 교정(Calibration)합니다.
- 결함 표시 (Flagging): 발견된 결함은 원단 변두리에 스티커나 플라스틱 핀(Tag)으로 표시하여 재단 공정에서 식별할 수 있도록 합니다.
¶ 공정 흐름도 (Process Flow)
¶ 품질 검사 (Quality Inspection) 및 신뢰성 확보
4점법의 신뢰성을 확보하기 위해 다음의 품질 관리 기준을 병행합니다.
[AQL 샘플링 적용] * 전체 로트(Lot)를 전수 검사하는 것이 원칙이나, 대량 생산 시 ISO 2859-1 기준에 따른 샘플링 검사를 실시합니다. * AQL 2.5: 일반적인 의류 원단 합격 수준. * AQL 1.0: 고가 명품 브랜드 또는 기능성 특수 원단 적용 수준.

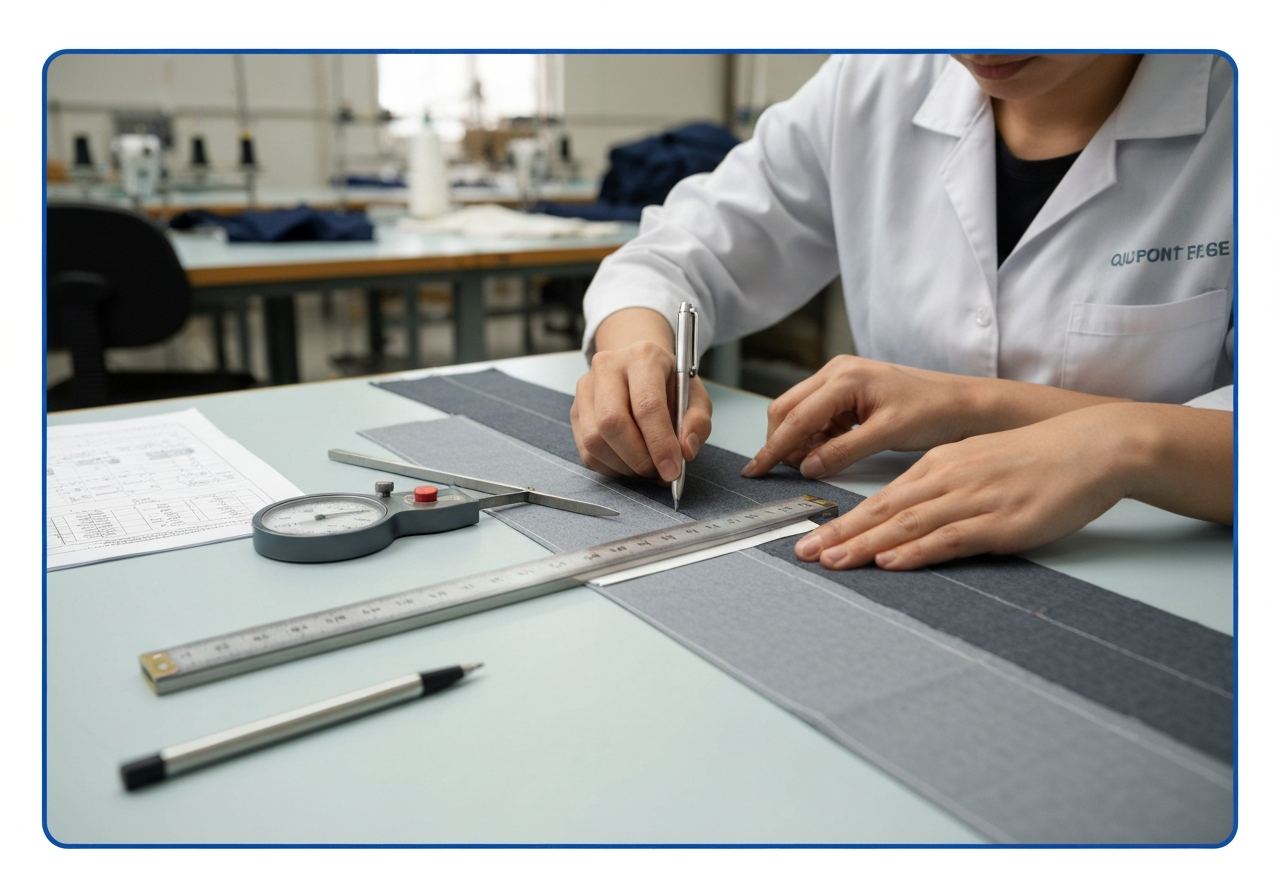

[검사 도구 및 정밀 측정] * 루페(Pick Glass): 1인치 내 경/위사 밀도(Density)를 측정하여 스펙과 일치하는지 확인합니다. (10배율 권장) * 정밀 스틸 자: 결함 길이를 mm 단위로 측정하여 벌점 구간을 확정합니다. * 중량계(GSM Cutter): 원단의 평량(g/m²)이 허용 오차(±5%) 이내인지 확인합니다. * 세탁 견뢰도 시험기: 입고된 원단의 일부를 절취하여 세탁 후 수축률(Shrinkage)이 ±3% 이내인지 사전 테스트합니다.
¶ 대체 기법과의 비교
| 시스템 | 특징 | 장점 | 단점 |
|---|---|---|---|
| 4-Point System | 길이 기준 벌점 (1~4점) | 전 세계 표준, 검사 속도 빠름 | 결함의 종류(심각도) 구분이 단순함 |
| 10-Point System | 결함 종류별 가중치 부여 | 정밀한 품질 분석 가능 | 계산이 복잡하고 검사 시간이 오래 걸림 |
| Graniteville System | 결함 크기와 위치 동시 고려 | 재단 효율성 예측에 탁월 | 숙련된 검사원 필요, 범용성 낮음 |
| AI Auto Inspection | 카메라 및 알고리즘 분석 | 24시간 일정한 기준, 고속 검사 | 초기 도입 비용 높음, 특수 원단 오인식 |
¶ 실전 트러블슈팅 (Field Troubleshooting)
현장에서 4점법 검수 중 발생할 수 있는 문제와 해결책입니다.
- 증상: 특정 롤에서 연속적으로 3점 이상의 벌점이 발생함
- 원인: 제직기 바늘(Needle) 파손 또는 텐터기 핀(Pin) 오염.
- 조치: 즉시 검사를 중단하고 공급사에 해당 로트의 생산 일지 확인 요청. 연속 결함은 100야드 점수를 계산할 필요도 없이 불합격 처리하는 것이 효율적임.
- 증상: 검사 점수는 합격인데 재단 후 이색(Shading)이 두드러짐
- 원인: 4점법은 '결함'에 집중하므로 완만한 색상 변화(Side-to-Side)를 놓칠 수 있음.
- 조치: 검사 시 원단의 양 끝단을 잘라 겹쳐보는 'Side-by-Side' 테스트를 병행하고, 5단계 그레이 스케일 판정을 강화할 것.
- 증상: 니트(Knit) 원단의 점수가 비정상적으로 높게 나옴
- 원인: 니트 특유의 말림 현상이나 일시적 변형을 결함으로 오인.
- 조치: 무장력 검사기 사용 여부를 확인하고, 원단을 24시간 이상 에이징(Aging) 시킨 후 재검사 실시.
¶ 관련 항목
- AQL (Acceptable Quality Level): 통계적 샘플링 검사 기준으로, 4점법 결과와 연동하여 전체 로트의 합격 여부를 결정합니다.
- 유효 폭 (Cuttable Width): 원단 변두리(Selvedge)와 핀홀(Pin hole)을 제외하고 실제 패턴을 배치할 수 있는 유효한 너비입니다.
- 로트 관리 (Lot Management): 동일한 염색 솥(Dye-lot)에서 생산된 원단끼리 묶어 관리하여 이색 문제를 최소화하는 기법입니다.
- ASTM D5430: 4점법의 근거가 되는 국제 표준 시험법입니다.
- ISO 4915: 스티치 분류 표준으로, 원단 결함이 봉제 품질에 미치는 영향을 분석할 때 참조합니다.
