상위 문서: 심층 기술 문서 목록
¶ 정의 및 기술적 배경
액션 레더(Action Leather)는 소가죽의 진피 하층부인 스플릿(Split, 도꼬) 가죽 표면에 폴리우레탄(PU) 필름을 라미네이팅(Laminating)하거나 고분자 수지를 두껍게 코팅하여 제조한 기능성 가공 가죽입니다. 천연 가죽의 물리적 강도(인장 강도 및 내열성)와 합성수지의 균일한 표면 질감 및 방수성을 동시에 확보하기 위해 개발되었습니다.

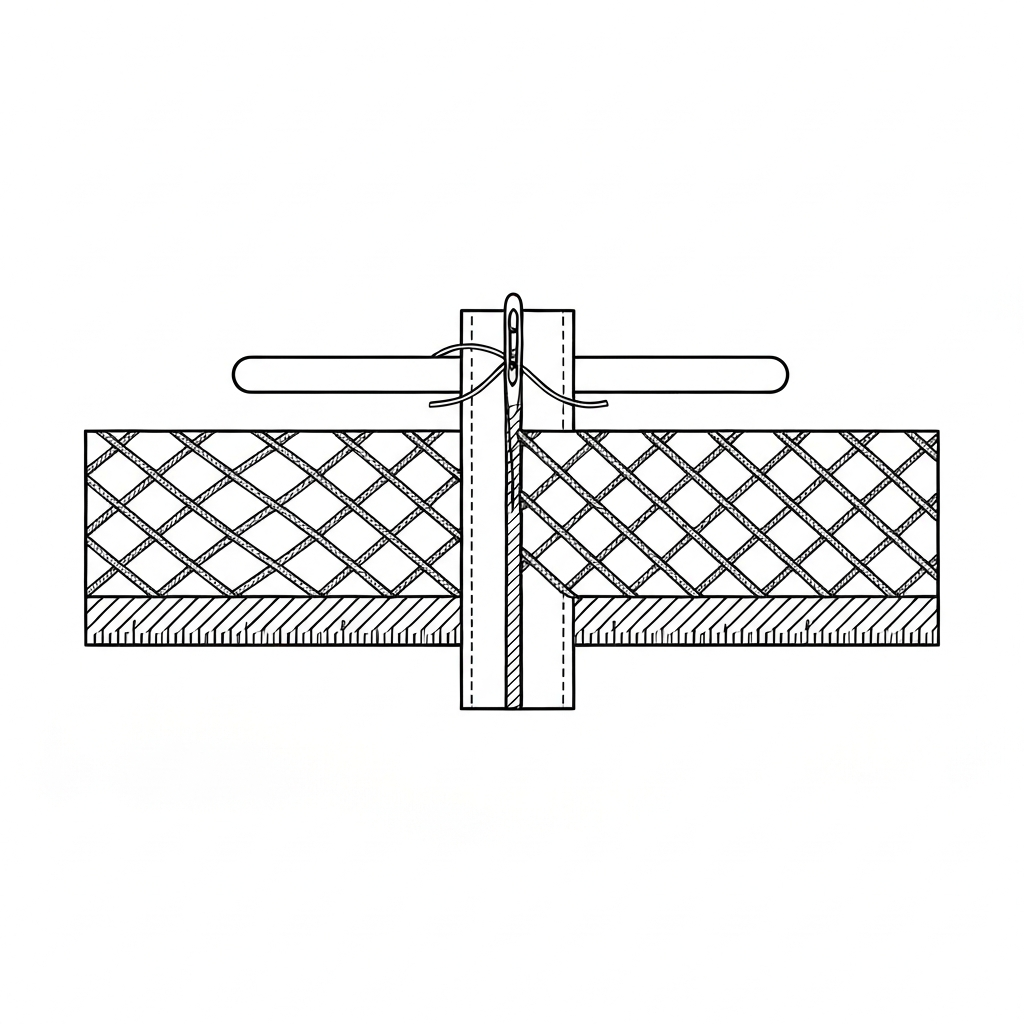

[기술적 확장: 물리적 구조 및 작동 원리] 액션 레더의 핵심은 '천연 섬유의 인장력'과 '고분자 화합물의 표면 제어'의 결합에 있습니다. 소가죽의 은면(Grain)을 제거한 나머지 부분인 스플릿 층은 무수한 콜라겐 섬유가 복잡하게 얽혀 있어, 순수 합성 피혁(Synthetic Leather)이 구현하기 어려운 우수한 인열 강도(Tearing Strength)와 치수 안정성을 제공합니다. 봉제 시 바늘이 통과할 때, 상단의 PU 층은 바늘과의 마찰을 줄여주는 역할을 하지만, 내부의 가죽 섬유는 실을 단단히 고정하는 앵커(Anchor) 역할을 수행합니다. 이러한 구조적 특성 덕분에 고강도 활동(Action) 시 발생하는 반복적인 굴곡과 인장 스트레스를 견딜 수 있습니다.
[유사 소재와의 차이점 및 선택 이유] * Full Grain Leather vs Action Leather: 풀 그레인은 가죽 고유의 모공과 숨결을 유지하지만, 부위별 두께가 일정하지 않고 상처(Scar)가 많아 재단 수율(Yield)이 60~70% 수준에 머뭅니다. 반면 액션 레더는 표면을 PU로 덮어 결점을 은폐하므로 수율을 90% 이상으로 끌어올릴 수 있어 대량 생산 공정에 최적화되어 있습니다. * Synthetic PU vs Action Leather: 순수 합성 피혁은 시간이 지남에 따라 기재(Backing fabric)와 코팅층이 쉽게 분리되거나 늘어나는 단점이 있으나, 액션 레더는 가죽 기재의 안정성 덕분에 형태 유지력이 압도적으로 뛰어납니다.
[역사적 배경 및 현장 인식] 1980년대 후반, 에어로빅과 조깅 붐으로 인한 스포츠화 수요 폭증 시기에 천연 가죽의 수급 불안정과 가격 상승을 해결하기 위해 대중화되었습니다. 한국 공장에서는 과거 '도꼬 가죽'이라는 일본식 용어로 저평가되기도 했으나, 현재 베트남과 중국의 대형 신발 OEM 공장에서는 'Action Upper'라는 명칭 하에 가장 철저하게 품질 관리(QC)되는 주력 자재로 인식됩니다. 특히 베트남 현장에서는 습도에 의한 가수분해 방지를 위해 자재 창고의 항온항습 유지를 액션 레더 관리의 핵심으로 꼽습니다.
¶ 기술 사양표
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 (ISO 4915) | Class 301 (본봉 / Lockstitch) | 가죽 봉제의 표준 |
| 기계 유형 | 상하이송 재봉기 (Walking Foot) 또는 롤러 노루발 포스트베드(Post-bed) | 신발 및 가방 공정 필수 |
| 주요 권장 모델 | Juki LU-1508, Juki PLC-2700, Brother S-7250A, Golden Wheel CS-8810 | 고부하 작업용 |
| 바늘 시스템 | DP×17 LR (Leather Point), DI×3 (신발 전용), 135×17 | 소재 두께에 따라 선택 |
| 바늘 굵기 (Size) | Nm 100 - Nm 140 (16호 - 22호) | 소재 두께 및 실 번수에 비례 |
| 일반 SPI | 6 - 10 SPI (땀수 2.5mm - 4.0mm) | 너무 촘촘하면 절단 위험 |
| 실 구성 (Thread) | 바늘실: Bonded Nylon #20~#40 / 밑실: Bonded Nylon #30~#60 | 고강력 코팅사 권장 |
| 실 장력 (Towa Gauge) | 바늘실: 1.8 - 2.5 N / 밑실: 0.3 - 0.5 N | 소재 두께 1.6mm 기준 (미검증) |
| 최대 봉제 속도 | 1,800 - 2,200 spm | PU 마찰열 억제 필요 |
| 표준 두께 | 1.2mm / 1.4mm / 1.6mm / 1.8mm / 2.0mm | 용도별 차등 적용 |
| 코팅 두께 | 0.10mm - 0.15mm (PU Layer) | 박리 강도 결정 요인 |
| 스카이빙 잔여 두께 | 0.5mm - 0.7mm (Edge Skiving) | 접힘(Folding) 공정용 표준 |
| 표면 경도 (Shore A) | 75 - 85 Shore A | 코팅층의 유연성 지표 |
¶ 적용 분야
액션 레더는 내구성과 균일한 외관이 동시에 필요한 모든 제조 영역에 투입됩니다.
- 스포츠 신발 (Footwear):
* **토캡(Toe Cap)**: 발가락 부분의 마찰 보호. 1.4mm~1.6mm 두께 사용.
* **힐 카운터(Heel Counter)**: 뒤꿈치 지지력 확보. 1.8mm 이상의 고두께 사용.
* **아일렛 스테이(Eyelet Stay)**: 신발끈 구멍 부위의 인장 강도 확보. 촘촘한 8-10 SPI 적용.
* **쿼터(Quarter) 패널**: 신발 측면의 형태 유지.
* **텅(Tongue) 로고 패치**: 브랜드 로고 엠보싱(Embossing) 표현력이 우수함.
- 안전화 및 작업화:
- 외부 충격과 수분 노출이 잦은 앞코 보강 및 측면 보호재.
- 화학물질 저항성이 필요한 경우 특수 PU 코팅이 된 액션 레더를 사용하며, 봉제 시에는 케블라(Kevlar) 실을 혼용하기도 함.
- 가방 및 잡화 (Bags & Goods):
- 백팩 바닥면(Bottom Panel): 지면에 닿는 부위의 내마모성 강화. 2.0mm 두께 선호.
- 숄더 스트랩 연결부(D-ring Attachment): 하중이 집중되는 부위의 보강재. 본봉 6-7 SPI로 견고하게 박음질.
- 핸들 코어(Handle Core): 손잡이 내부의 형태를 잡는 심재 역할.
- 파이핑(Piping) 감싸개: 가방 테두리의 형태를 잡는 파이핑용 얇은 액션 레더(1.0mm 이하).
- 의류 (Apparel):
- 모터사이클 재킷: 팔꿈치(Elbow) 및 어깨(Shoulder) 보강 패치. 낙차 시 마찰열 견디는 용도.
- 워크웨어(Workwear): 무릎(Knee) 보강판. 6 SPI 이상의 굵은 땀수로 시각적 투박함과 강도 강조.
- 셔츠/재킷 칼라(Collar) 뒷면: 형태 고정 및 내오염성 방지.
- 산업용 및 기타:
- 자동차 시트: 사이드 볼스터(Side Bolster)의 마찰 방지용 보강재.
- 사무용 의자: 팔걸이(Armrest) 커버링.
- 역도 벨트 및 헬스 장갑: 고중량 지지를 위한 손바닥 및 허리 보강재.
¶ 주요 결함 및 해결 방안
- PU 코팅 박리 (Delamination) * 원인: 가죽 기재와 PU 필름 사이의 접착 불량 또는 가수분해(Hydrolysis). * 해결: 입고 전 3M 테이프 테스트 및 굴곡 시험(Bally Flexing Test) 데이터 확인. 보관 시 고온다습한 환경 회피. 현장에서는 접착 촉진제(Primer)의 도포 균일성을 상시 점검해야 함.
- 바늘 구멍 미어짐 (Stitch Tearing / Perforation) * 원인: SPI가 너무 촘촘하여 가죽 조직이 우표 절취선처럼 절단됨. * 해결: SPI를 8 이하로 조정하고, 가죽 전용 LR(Left Reverse) 바늘을 사용하여 절단면 방향을 봉제선과 비스듬하게 설정. 만약 직선 강도가 중요하다면 P(Pearl) 포인트 바늘 검토.
- 표면 균열 (Surface Cracking) * 원인: 저온 환경에서 PU 층이 경화되거나 가소제 이탈로 인해 발생. * 해결: 내한성(Cold Crack Resistance) 사양 확인 및 가공 시 저온 유연성이 확보된 PU 수지 사용 여부 검증. 특히 동절기 수출 물량은 -20℃ 테스트 통과 여부 필수 확인.
- 땀뜀 및 열 손상 (Skipped Stitches & Heat Damage) * 원인: PU 코팅의 점성으로 인해 바늘 상승 시 원단이 들리거나, 고속 봉제 시 바늘 열로 PU가 녹아 바늘귀를 막음. * 해결: 테플론(Teflon) 노루발 사용, 크롬 코팅 바늘(SERV 7 등) 채택, 바늘 냉각 장치(Needle Cooler) 설치. 실에 실리콘 오일을 소량 도포하는 '실 오일러(Thread Oiler)' 장착 권장.
- 이염 및 황변 (Color Migration & Yellowing) * 원인: 안감의 염료가 PU 층으로 전이되거나 자외선 노출로 인한 화학 변화. * 해결: 이염 방지 코팅(Anti-migration) 확인 및 UV 안정제 함량 체크. 화이트 액션 레더의 경우 페놀 황변(Phenolic Yellowing) 테스트 리포트 확인 필수.
- 스카이빙 시 은면 터짐 (Skiving Burst) * 원인: 스카이빙 칼날의 연마 불량 또는 PU 층과 가죽의 밀도 차이로 인한 뜯김. * 해결: 칼날(Bell Knife)의 각도를 더 예리하게 조정하고, 이송 롤러의 압력을 미세 조절하여 가죽이 밀리지 않도록 고정.
¶ 품질 검사 기준 (QC Standard)
- 접착 강도 (Adhesion Strength): ISO 11644 / ASTM D751 기준, PU 코팅층과 가죽 기재 사이의 박리 강도가 최소 2.5kg/cm 이상일 것. (스포츠 브랜드 기준은 보통 3.0kg/cm 이상 요구)
- 굴곡 저항성 (Flex Resistance): ISO 5402 (Bally Flex) 기준, 상온 50,000회, 저온(-10℃) 20,000회 굴곡 후 표면 균열이나 박리가 없을 것.
- 마찰 견뢰도 (Crocking): ISO 105-X12 기준, 건식 4급 및 습식 3급 이상 확보.
- 가수분해 테스트 (Hydrolysis Test): 70℃, 습도 95% 환경에서 2~4주간 방치 후 표면 변화 없을 것 (정글 테스트). 이는 PU 수지의 내구성을 판가름하는 가장 가혹한 기준임.
- 두께 균일성 (Thickness Tolerance): 지정된 두께 대비 오차 범위 ±0.1mm 이내 유지. (가죽 특성상 한 장 내에서도 부위별 측정이 필요함)
- 인열 강도 (Tear Strength): ISO 3377-2 기준, 최소 40N 이상의 강도 확보 (1.4mm 기준).
- 수분 흡수율 (Water Absorption): 2시간 침수 후 중량 증가율 30% 미만 유지.
¶ 공장 은어 및 현장 용어
| 언어 | 용어 | 비고 |
|---|---|---|
| 한국어 (KR) | 도꼬 가죽 | 일본어 '토코(床)'에서 유래. 스플릿 가죽을 통칭. |
| 한국어 (KR) | PU 도꼬 | 액션 레더를 현장에서 부르는 가장 흔한 명칭. |
| 한국어 (KR) | 기리메 | 가죽 단면 칠(Edge Paint). 액션 레더 단면을 마감할 때 사용. |
| 베트남어 (VN) | Da cán PU | PU를 입힌(Cán) 가죽이라는 뜻. |
| 베트남어 (VN) | Da Split | 스플릿 가죽을 영어 그대로 사용. |
| 일본어 (JP) | 床革 (Tokogawa) | 스플릿 가죽의 정식 명칭. |
| 중국어 (CN) | 二层皮 (Èrcéngpí) | 이층피. 진피 아래의 두 번째 층 가죽을 의미. |
| 중국어 (CN) | 覆膜革 (Fùmógé) | 필름을 덮은 가죽. 액션 레더의 기술적 명칭. |
| 공통 (Global) | Action Upper | 신발 공장에서 갑피용 액션 레더를 지칭. |
| 공통 (Global) | PU Coated Split | 기술 문서 및 수출입 서류상 정식 명칭. |
¶ 장비 세팅 가이드
- 노루발 압력 (Presser Foot Pressure): 액션 레더는 표면 눌림 자국(Presser foot mark)이 남기 쉬우므로, 원활한 이송이 가능한 최소 압력으로 설정. 널링(Knurling)이 없는 평평한 노루발이나 롤러 노루발 권장. (표준 압력: 2.0 - 3.5 kgf)
- 바늘 선택 (Needle Selection): 가죽 조직을 깨끗하게 절단하는 LR 바늘을 사용하되, 바늘 열 발생을 줄이기 위해 티타늄 코팅 또는 크롬 코팅된 바늘 사용. 바늘 번수는 실의 굵기보다 한 단계 큰 것을 선택하여 실의 마찰을 최소화함.
- 장력 조절 (Tension Control): 밑실(Bobbin thread) 장력을 평소보다 강하게 설정하여 매듭(Knot)이 가죽 중간층에 정확히 위치하도록 조정. PU 층 위로 매듭이 튀어나오면 마찰에 의해 실이 끊어질 수 있음. Towa 장력계 기준 밑실 0.4N 권장.
- 이송 장치 (Feed Dog): 가죽 뒷면(Suede side)의 손상을 방지하기 위해 톱니의 날카로움을 줄인 미세 톱니(Fine teeth) 또는 고무 코팅 톱니 사용. 톱니 높이는 침판 위로 0.8mm~1.0mm 돌출이 적당함.
- 스카이빙 세팅 (Skiving Setting): 액션 레더는 PU 층과 가죽 층의 경도가 다르므로, 칼날 연마(Sharpening) 주기를 천연 가죽보다 30% 짧게 가져가야 단면이 깨끗함.
¶ 공정 흐름도 (Process Flow)
graph TD
A[원피 분할/Leather Splitting] --> B[표면 연마/Buffing]
B --> C[접착제 도포/Adhesive Application]
C --> D[PU 필름 라미네이팅/Laminating]
D --> E[엠보싱/Embossing & Grain]
E --> F[표면 처리/Top Coating]
F --> G[품질 검사/QC & Lab Test]
G --> H[재단/Cutting]
H --> I[스카이빙/Skiving]
I --> J[봉제/Sewing]
J --> K[시아게/Finishing & Packing]
K --> L[최종 출하/Final Shipment]
¶ 실전 트러블슈팅 노하우
- "봉제선 주위가 쭈글쭈글해지는 현상(Puckering)": 액션 레더의 PU 층이 늘어난 상태로 봉제되어 복원되면서 발생함. 노루발 압력을 낮추고 이송 속도를 일정하게 유지하며, 가급적 상하이송(Walking foot) 기계를 사용하여 위아래 원단 밀림을 방지해야 함.
- "실 끊어짐(Thread Breakage) 빈번 발생": 바늘 구멍에 PU 찌꺼기가 눌어붙었는지 확인. 바늘 냉각용 실리콘 오일을 실에 공급하거나, 바늘 사이즈를 한 단계 키워 구멍을 확보할 것.
- "접착 부위 들뜸": 액션 레더 표면의 PU 코팅은 일반 가죽용 접착제와 반응이 다를 수 있음. 반드시 PU 전용 접착제(또는 프라이머 처리)를 사용하고, 접착 전 표면의 이물질을 톨루엔 등으로 가볍게 닦아내는 '버핑(Buffing)' 공정을 추가하면 접착력이 2배 이상 향상됨.
- "엠보싱 무늬 뭉개짐": 열 압착 공정 시 온도가 너무 높으면 PU 층이 과하게 연화되어 무늬가 선명하지 않음. 소재별 적정 온도(보통 120~150℃)를 엄수해야 함.
¶ 관련 항목
- 풀 그레인 레더 (Full Grain Leather): 가죽의 천연 은면을 그대로 살린 최상급 소재. 액션 레더의 비교 대상.
- 합성 피혁 (Synthetic Leather/PU): 가죽 기재 없이 부직포나 직물 위에 PU를 코팅한 인조 가죽.
- 스카이빙 (Skiving): 봉제 부위의 두께를 줄이기 위해 가죽 단면을 깎아내는 필수 전공정. 액션 레더에서는 칼날 관리가 더욱 중요함.
- 본디드 나일론 (Bonded Nylon): 가죽 봉제 시 고속 마찰과 실 풀림을 방지하기 위해 코팅 처리된 실. 액션 레더 봉제의 표준 사양.
- 마이크로파이버 레더 (Microfiber Leather): 액션 레더의 강력한 대체재로 부상 중인 고성능 인조 가죽. 내구성은 비슷하나 통기성이 더 우수함.
- 누벅 (Nubuck): 가죽 표면을 기모 처리한 소재. 액션 레더 중에는 누벅의 외관을 흉내 낸 '누벅 액션 레더'도 존재함.
- LWG (Leather Working Group): 가죽 생산의 환경 인증 시스템. 최근 액션 레더 생산 공장들도 LWG 인증을 획득하는 추세임.
