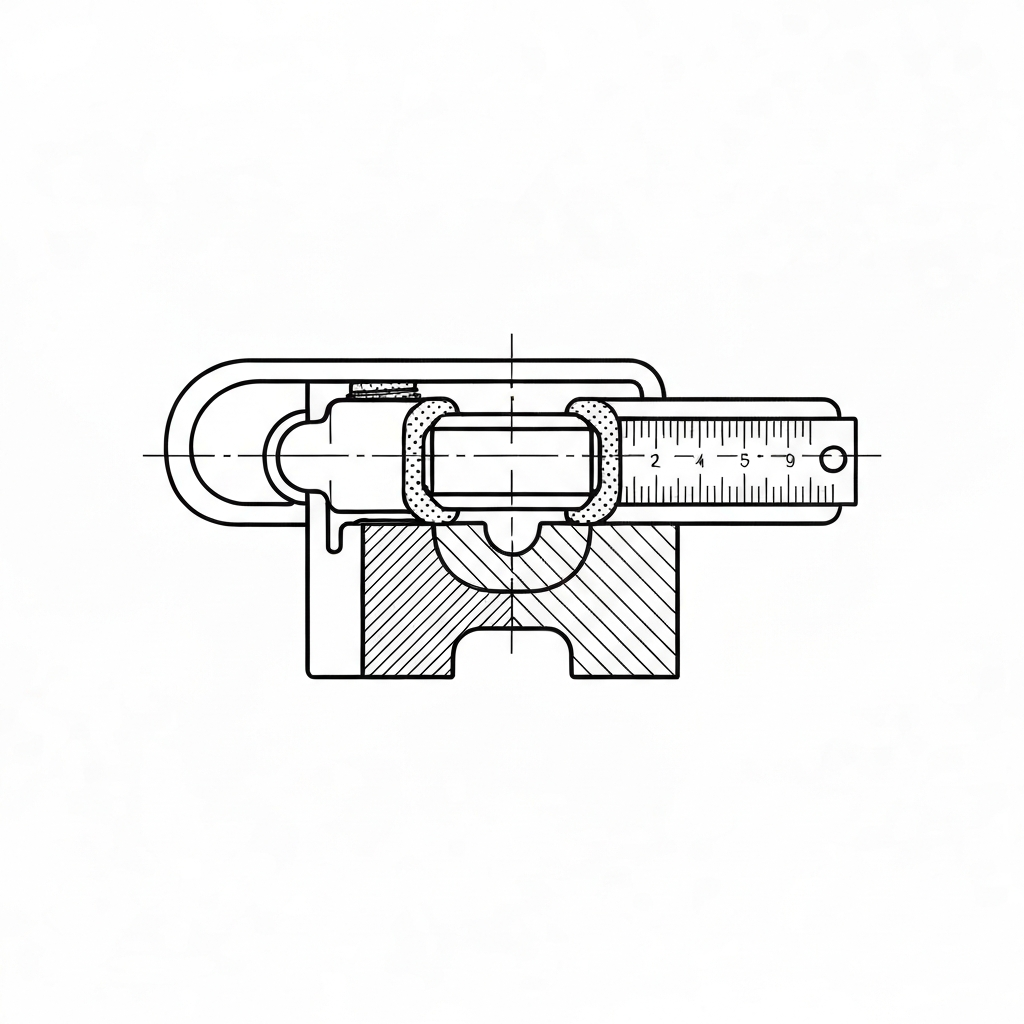

¶ 개요
에글릿(Aglet)은 신발끈, 후드 끈, 허리 조임끈(Drawstring) 등 각종 코드(Cord)나 로프의 끝부분을 감싸는 플라스틱 또는 금속 재질의 마감 부품입니다. 끈의 끝이 풀리는(Fraying) 현상을 물리적으로 방지하고, 의류나 신발의 구멍(Eyelet)에 끈을 원활하게 삽입할 수 있도록 가이드 역할을 수행합니다. 산업용 봉제 및 부자재 공정에서는 이를 '팁핑(Tipping)' 공정이라 정의하며, 현대의 대량 생산 체제에서는 고속 자동 팁핑기(Automatic Tipping Machine)를 통해 정밀 가공됩니다.
에글릿은 단순한 마감재를 넘어 브랜드의 기술력과 심미성을 상징하는 핵심 부자재(Trims)로 분류됩니다. 과거에는 실을 왁스로 굳히거나 수작업으로 금속판을 두드려 고정했으나, 현재는 분당 40~60개의 속도로 정밀 가공되는 자동화 공정이 주를 이룹니다. 에글릿은 대체 기법인 '열수축 튜브(Heat Shrink Tube)'나 '단순 열 절단(Heat Cutting)'과 비교했을 때 압도적인 내구성과 인장 강도를 가집니다. 특히 고가 가방 및 프리미엄 아웃도어 시장에서는 에글릿의 무게(Weight), 표면 질감(Texture), 로고 각인의 선명도가 제품의 품질 등급을 결정하는 주요 검수 항목이 됩니다.
¶ 정의 및 메커니즘
물리적으로 에글릿은 열가소성 수지(주로 Acetate Cellulose)를 용제(Acetone)로 녹여 코드에 압착하거나, 금속판을 기계적으로 클램핑(Clamping)하여 고정하는 메커니즘을 가집니다.
에글릿의 핵심 메커니즘은 '구속(Confinement)'과 '침투(Penetration)'입니다. 코드의 끝단은 수많은 미세 섬유(Filament)로 구성되어 있어 외부 마찰에 취약합니다. 에글릿은 이 섬유 다발을 고압으로 압착하여 밀도를 극대화하고, 외부 보호막을 형성하여 물리적 파손을 차단합니다. 특히 화학적 융착 방식에서는 용제에 의해 액상화된 아세테이트 성분이 코드 내부의 섬유 사이 공간(Interstice)으로 깊숙이 침투하여, 건조 후 섬유와 에글릿이 화학적으로 결합된 복합 재료 구조를 형성하게 됩니다. 이는 단순한 덮개 역할을 넘어 코드 자체의 강성을 보강하는 역할을 수행합니다.
금속 에글릿의 경우, 소성 변형을 통한 기계적 맞물림(Mechanical Interlocking)이 주된 원리입니다. 금속판 내측에 설계된 미세한 돌기(Teeth)는 압착 시 코드의 외피(Sheath)를 관통하여 내핵(Core) 부분까지 도달하며, 이를 통해 강력한 마찰력을 확보합니다. 이러한 메커니즘은 고하중이 가해지는 산업용 안전 로프나 등산화 끈 마감에서 에글릿이 이탈하지 않도록 보장하는 핵심 기술입니다. 또한, 최근에는 초음파 에너지를 이용해 별도의 부자재 없이 코드 자체를 녹여 에글릿 형상을 만드는 기술도 도입되고 있습니다.
¶ 2.1. 화학적 융착 원리 (Acetate Tipping)
아세테이트 셀룰로오스 필름에 아세톤(Acetone) 용제를 분사하면 필름의 고분자 사슬이 일시적으로 팽윤(Swelling)하며 유동성을 갖게 됩니다. 이때 팁핑기의 다이(Die)가 고온(약 150°C~180°C)으로 가열되면서 코드를 강하게 압착하면, 녹은 아세테이트 성분이 코드의 섬유 틈새로 침투합니다. 이후 아세톤이 휘발되면서 필름은 다시 고체화되고, 코드와 에글릿은 분리가 불가능한 단일 구조체가 됩니다. 이 과정에서 필름의 두께(0.25mm~0.45mm)와 아세톤의 농도는 최종 에글릿의 투명도와 강도에 직결됩니다.
¶ 2.2. 기계적 소성 변형 (Metal Crimping)
금속 에글릿은 주로 황동(Brass)이나 아연 합금(Zinc Alloy)을 사용합니다. 금속의 연성(Ductility)을 이용하여 코드 주위를 감싼 뒤, 금형이 강한 압력을 가해 금속의 항복 강도(Yield Strength)를 넘어서는 소성 변형을 일으킵니다. 이때 금속 내측의 돌기가 코드 섬유를 파고들어 마찰력을 극대화하며, 이는 고하중이 걸리는 등산화나 산업용 로프 마감에 필수적입니다. 금속 에글릿은 도금 공정(Nickel-free, Anti-brass 등)을 통해 내식성을 확보하며, 염수 분무 테스트(Salt Spray Test) 24~48시간 통과가 일반적인 품질 기준입니다.
¶ 2.3. 초음파 융착 (Ultrasonic Tipping)
최근 친환경 공정에서 선호되는 방식으로, 20kHz~35kHz의 초음파 진동 에너지를 가해 코드 자체의 합성 섬유(Polyester, Nylon)를 순간적으로 녹여 성형합니다. 별도의 필름이나 용제가 필요 없어 화학적 오염이 적고, 재활용이 용이하다는 장점이 있습니다. 다만, 천연 섬유(Cotton) 100% 코드에는 적용이 불가능하며, 합성 섬유 함량이 최소 30% 이상이어야 안정적인 융착이 가능합니다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 부품 분류 | Trims & Accessories (부자재) | 의류, 신발, 잡화 공용 |
| 주요 재질 | Acetate Cellulose (90% 이상), PVC, Brass, Zinc Alloy, TPU | 용도 및 환경 규제에 따른 선택 |
| 적용 기계 | Automatic Aglet Tipping Machine (자동 팁핑기) | 고속 자동화 및 정밀 커팅 기능 포함 |
| 주요 제조사 모델 | K-SUNG KS-T700, JINGYI JY-202, S-SUNG SS-100 | 한국 및 중국산 장비의 시장 점유율 높음 |
| 가공 온도 | 150°C ~ 210°C (플라스틱 팁핑 시) | 필름 두께, 코드 재질, 작업장 습도에 따라 조정 |
| 표준 길이 | 10mm, 15mm, 20mm, 25mm (커스텀 가능) | 브랜드 가이드라인 및 아이렛 크기 준수 |
| 접착 방식 | Solvent-based (Acetone) / Heat-sealing / Mechanical Crimping | 재질별 물리적/화학적 결합 방식 상이 |
| 인장 강도 | 최소 70N ~ 120N (성인용 기준) | 아동복은 별도 안전 기준(90N 이상) 적용 권장 |
| 환경 규제 | REACH, RoHS, OEKO-TEX Standard 100 | 유해물질(프탈레이트, 납, 아조염료) 검출 금지 |
| 필름 두께 | 0.25mm ~ 0.45mm | 코드 직경 및 요구 강도에 비례하여 선택 |
| 금속 도금 | Nickel-free, Anti-brass, Black Nickel, Gold | 알러지 방지 및 내식성(Salt Spray) 기준 준수 |
| 생산 속도 | 40 ~ 60 pcs/min | 장비 모델 및 코드 재질에 따른 최적화 필요 |
| 공압 요구치 | 5 ~ 7 kgf/cm² | 자동 공급 및 커팅 실린더 작동 압력 |
| Towa 장력 | 15gf ~ 25gf (코드 이송 시) | 코드의 변형 방지를 위한 적정 장력 유지 |
¶ 적용 분야 및 복종별 특이점
에글릿은 복종의 특성과 사용 환경에 따라 요구되는 물리적 성질이 상이합니다.
¶ 4.1. 의류 (Apparel)
- 후드 티셔츠 (Hoodie): 후드 입구의 드로우스트링 끝단 마감에 사용됩니다. 세탁 시 끈이 후드 안으로 빨려 들어가는 것을 방지하기 위해 아이렛(Eyelet)보다 큰 직경의 에글릿을 사용하거나 매듭(Knot)과 병행합니다. 특히 스포츠 브랜드의 경우, 격렬한 움직임에도 에글릿이 얼굴에 부딪혀 타박상을 입히지 않도록 부드러운 실리콘 코팅 에글릿이나 경량 아세테이트 에글릿을 선호합니다.
- 조거 팬츠 (Jogger Pants): 허리 밴드 내부의 조임끈에 적용됩니다. 피부와 직접 닿을 수 있으므로 금속보다는 부드러운 플라스틱이나 TPU 재질이 선호되며, 땀에 의한 부식 우려가 있는 저가형 금속 에글릿은 피해야 합니다.
- 윈드브레이커 및 아웃도어: 밑단(Hem) 및 소매의 탄성 코드(Elastic Cord) 마감에 사용됩니다. 영하의 기온에서도 깨지지 않는 내한성(Cold Crack Resistance)이 필수적이며, 장갑을 낀 상태에서도 조작이 용이하도록 표면에 요철(Embossing) 처리가 된 에글릿이 주로 사용됩니다.
¶ 4.2. 신발 (Footwear)
- 운동화 및 스니커즈: 가장 보편적인 적용 분야로, 신발끈을 묶고 푸는 과정에서 발생하는 잦은 마찰과 인장력이 가해지므로 90N 이상의 높은 탈락 강도가 요구됩니다. 자동화된 신발 제조 라인에서는 에글릿의 직경 편차가 0.1mm 이내여야 자동 끼움 장치(Automatic Lacing Machine)에서 걸림 현상이 발생하지 않습니다.
- 등산화 (Trekking Boots): 거친 암석 지대나 수풀을 통과할 때 에글릿이 파손되지 않도록 내충격성이 강한 두꺼운 황동 에글릿이나 이중 사출(Double Injection) 에글릿이 사용됩니다. 또한 진흙이나 물에 노출되므로 강력한 방청 처리가 필수입니다.
¶ 4.3. 가방 및 잡화 (Bags & Accessories)
- 지퍼 풀러 (Zipper Puller): 메인 지퍼 슬라이더에 연결된 코드 끝단 마감재로 쓰입니다. 사용자의 파지감을 높이기 위해 20mm 이상의 긴 에글릿이나 미끄럼 방지(Anti-slip) 처리가 된 금속 에글릿을 적용합니다. 가방의 경우 에글릿이 디자인의 포인트가 되기도 하여, 브랜드 로고를 레이저 각인하거나 화려한 도금을 적용하는 경우가 많습니다.
- 쇼핑백 및 프리미엄 패키징: 고급 브랜드의 종이 쇼핑백 끈 끝단을 금속 에글릿으로 마감하여 내구성과 심미성을 동시에 확보합니다. 이때 에글릿은 쇼핑백 내부에서 끈이 빠지지 않게 고정하는 'T-Cut' 형태의 특수 에글릿이 사용되기도 합니다.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
현장에서 발생하는 결함은 대부분 장비 세팅과 소재의 궁합 문제에서 기인합니다.
- Peeling (필름 박리)
- 증상: 에글릿 표면의 필름이 들뜨거나 코드에서 쉽게 벗겨짐.
- 원인: 아세톤 용제 공급 부족, 필름의 접착 성분 불량, 코드의 유분기(실리콘 처리 등) 과다.
- 현장 조치: 용제 탱크 수위 및 노즐 막힘을 즉시 확인하십시오. 특히 발수 가공(DWR)된 코드는 팁핑 부위의 전처리가 필수적입니다. 전처리가 불가능할 경우 히터 온도를 5°C 높이고 압착 시간(Dwell Time)을 0.2초 늘려 침투력을 강화하십시오.
- Cracking (금속 균열)
- 증상: 금속 에글릿 압착 부위가 갈라지거나 터짐.
- 원인: 금속 에글릿 압착 시 다이(Die)의 압력이 과도하거나 소재의 경도가 너무 높음(어닐링 부족).
- 현장 조치: 압착 압력을 하향 조정하고, 금형의 R값(곡률)이 마모되었는지 확인하십시오. 황동(Brass) 소재의 경우 경도(Hardness)가 HV 100 이하인지 공급사에 확인하십시오.
- Discoloration (열 변색)
- 증상: 에글릿 표면이 누렇게 변하거나 탄 자국이 발생함.
- 원인: 팁핑 시 가열 온도가 너무 높거나 가열 시간이 길어 소재가 탄화됨.
- 현장 조치: 히터 온도 설정값을 5~10°C 단위로 낮추며 최적점을 찾으십시오. 특히 화이트 컬러 코드는 열에 민감하므로 저온용 필름 사용을 권장합니다.
- Loose Fit (헐거움/탈락)
- 증상: 에글릿이 코드에서 쑥 빠져버림.
- 원인: 코드의 직경보다 에글릿 금형의 규격이 크거나, 코드의 밀도가 낮아 압착력이 전달되지 않음.
- 현장 조치: 코드 두께에 맞는 전용 금형(Mould)으로 교체하십시오. 코드의 데니어(Denier)가 변경되었다면 반드시 금형 간극(Clearance)을 재세팅해야 합니다.
- Sharp Edges (날카로운 절단면)
- 증상: 에글릿 끝부분이 날카로워 사용자에게 상처를 입힐 수 있음.
- 원인: 커팅 나이프의 마모 또는 상하 칼날의 간극(Clearance) 불일치.
- 현장 조치: 커팅 나이프를 연마하거나 교체하십시오. 칼날 간극은 0.02mm 이내로 정밀 세팅되어야 깨끗한 단면을 얻을 수 있습니다.
- Blushing (백화 현상)
- 증상: 투명 에글릿 표면이 하얗게 흐려짐.
- 원인: 고습도 환경에서 아세톤이 급격히 휘발하며 주변 수분을 흡수하여 표면이 하얗게 변함.
- 현장 조치: 작업장 습도를 50% 이하로 유지하십시오. 장마철에는 제습기 가동이 필수이며, 휘발 속도가 늦은 혼합 용제(Slow-drying Solvent)를 사용하면 완화됩니다.
¶ 품질 검사 기준 (Quality Control)
에글릿의 품질은 완제품의 안전성과 직결되므로 엄격한 국제 표준을 준수해야 합니다.
- 인장 테스트 (Pull-off Test): 인장 시험기(Tensile Tester)를 사용하여 에글릿을 고정하고 끈을 당겼을 때, 바이어 규정 하중(예: 성인용 70N~90N, 아동용 90N 이상) 이상에서 탈락되지 않아야 합니다. (ASTM D2256 및 ASTM D2061 준용)
- 외관 검사 (Visual Inspection): 표면의 기스, 기포, 로고 인쇄의 중심 정렬 상태, 색상 편차(Color Shade)를 표준 샘플과 비교합니다. D65 표준 광원 아래서 검사하는 것을 원칙으로 합니다.
- 세탁 내구성 (Washing Test): ISO 6330 기준에 따른 반복 세탁(5회~10회) 후에도 에글릿의 변형, 탈락, 녹 발생(금속의 경우)이 없어야 합니다. 이는 에글릿이 의류의 수명과 궤를 같이해야 함을 의미합니다.
- 염수 분무 테스트 (Salt Spray Test): 금속 에글릿의 경우, 부식 방지를 위해 ISO 9227 기준에 따라 24~48시간 염수 노출 후 부식 발생 여부를 확인합니다. 해안 지역 수출 물량은 72시간 테스트를 요구받기도 합니다.
- 안전성 검사 (Safety Test): 아동복(Children's Wear)의 경우 15 CFR 1501(Small Parts) 규정에 따라 2.25kgf 이상의 힘으로 당겼을 때 부품이 분리되어 삼킴 사고를 유발하지 않는지 확인합니다.
- 땀 견뢰도 테스트: ISO 105-E04 기준에 따라 인공 땀액 노출 후 에글릿에서 코드로의 변색 및 이염 여부를 확인합니다. 특히 진한 색상의 에글릿 필름 사용 시 필수 항목입니다.
¶ 현장 용어 및 지역별 명칭
국가별 공장 현장에서는 에글릿이라는 정식 명칭 외에도 다양한 실무 용어가 사용됩니다.
| 언어 | 용어 | 로마자 표기 | 비고 |
|---|---|---|---|
| 한국어 (KR) | 에글릿 / 팁 / 끈 끝 마감 | Aglet / Tip | 현장에서 '팁'이라는 용어가 가장 보편적 |
| 일본어 (JP) | アグレット / 先金 | Aguretto / Sakigane | 금속 에글릿의 경우 '사키가네'라고 지칭 |
| 베트남어 (VN) | Đầu bịt dây / Chốt đầu dây | Dau bit day | 베트남 현지 공장에서는 'Dau bit'으로 통칭 |
| 중국어 (CN) | 绳头 / 包头 | Shéngtóu / Bāotóu | 광동성 지역 공장에서는 '바오토우' 선호 |
| 영어 (EN) | Aglet / Tipping | Aglet / Tipping | 국제 표준 기술 용어 |
지역별 실무 차이: * 한국 공장: 정밀도를 중시하여 K-SUNG 등 국산 고성능 장비를 선호하며, 에글릿의 투명도와 로고 정렬에 매우 엄격합니다. * 베트남 공장: 대량 생산 위주로 운영되며, 고온 다습한 기후로 인해 아세톤 관리와 백화 현상 방지에 노하우가 집중되어 있습니다. * 중국 공장: 원가 경쟁력을 바탕으로 다양한 신소재(재활용 플라스틱 등) 실험이 활발하며, 자동화 라인 속도가 매우 빠릅니다(분당 60개 이상).
¶ 장비 세팅 및 유지보수 가이드 (Setup & Maintenance)
- 온도 제어 (Temperature Control): 아세테이트 필름 사용 시 히터 온도를 160°C~180°C 사이로 설정하되, 작업장의 습도와 온도에 따라 ±5°C 미세 조정합니다. 접촉식 온도계를 사용하여 히터 블록의 실제 온도를 매일 체크하십시오.
- 용제(Acetone) 관리: 용제가 너무 휘발되면 접착력이 급격히 떨어지므로 밀폐형 공급 장치를 사용하고, 4시간마다 농도 및 잔량을 체크합니다. 아세톤 농도가 낮아지면 에글릿 내부의 기포 발생 원인이 됩니다.
- 금형 정렬 (Alignment): 상하 금형의 중심이 정확히 맞지 않으면 에글릿 측면에 단차(Step)가 생겨 불량의 원인이 됩니다. 0.01mm 단위의 정밀 게이지를 사용하여 수평과 중심을 확인하십시오.
- 코드 장력 조절 (Tension Control): 자동 공급 장치에서 코드의 장력이 일정해야 에글릿의 커팅 길이가 균일하게 유지됩니다. 댄서 롤러(Dancer Roller)의 압력을 Towa 장력계 기준 15~25gf로 유지하십시오.
- 일일 점검 리스트:
- 커팅 칼날의 이물질 제거 및 마모 상태 확인 (마모도 0.05mm 초과 시 교체).
- 아세톤 노즐의 분사 패턴이 코드 정중앙을 향하는지 점검.
- 공압 실린더의 압력이 6kgf/cm²로 일정하게 유지되는지 확인.
¶ 공정 흐름도 (Process Flowchart)
¶ 기술 심화: 에글릿의 진화와 친환경 트렌드
최근 글로벌 패션 산업의 ESG 경영 강화에 따라 에글릿 제조 공정에도 큰 변화가 일어나고 있습니다.
- Bio-based Acetate: 석유계 아세테이트 대신 목재 펄프에서 추출한 바이오 아세테이트 필름 사용이 증가하고 있습니다. 이는 GRS(Global Recycled Standard) 인증의 핵심 요소이며, 기존 아세톤 공정을 그대로 사용할 수 있다는 장점이 있습니다.
- Acetone-free Process: 아세톤은 휘발성 유기 화합물(VOCs)로 분류되어 작업자의 건강과 환경에 해롭습니다. 이를 대체하기 위해 열가소성 폴리우레탄(TPU) 핫멜트 필름을 이용한 '열 압착 방식'이나 초음파 융착 방식이 확산되고 있습니다.
- Recycled Metal: 금속 에글릿의 경우 재활용 황동(Recycled Brass)을 사용하며, 도금 과정에서 시안(Cyanide)을 제거한 친환경 도금 공법이 표준으로 자리 잡고 있습니다.
- Digital Printing & Laser Marking: 필름 자체에 디지털 프린팅을 적용하거나, 성형된 에글릿 표면에 고정밀 레이저 마킹기로 로고를 새기는 기술이 도입되어 소량 다품종 생산에 대응하고 있습니다.
¶ 관련 항목 (Related Items)
- 아이렛 (Eyelet): 에글릿이 통과하는 구멍을 보강하는 금속/플라스틱 링 부자재. (현장 용어: 하도메)
- 코드 락 (Cord Lock): 끈의 길이를 조절하고 고정하는 플라스틱 부품. (현장 용어: 스토퍼)
- 드로우스트링 (Drawstring): 에글릿이 부착되는 본체인 조임끈 또는 신발끈.
- 열수축 튜브 (Heat Shrink Tube): 별도의 기계 없이 열을 가해 에글릿 역할을 하도록 만든 튜브형 부자재.
- ISO 13935: 직물 및 완제품의 이음매 인장 강도 측정 표준.
- ISO 4915: 스티치 분류 표준. 에글릿이 부착된 끈을 의류 본체에 고정하는 '바택(Bartack)' 공정(주로 304번 또는 308번 지그재그 스티치 활용) 시 참조됩니다.
¶ 실무자 최종 체크리스트 (Technician's Checklist)
- [ ] 필름의 유통기한(경화 여부) 및 보관 습도를 확인하였는가?
- [ ] 아세톤 공급 라인에 기포가 차 있지 않으며 노즐이 정중앙을 향하는가?
- [ ] 커팅 칼날의 마모도가 0.05mm 이하이며 상하 밀착도가 양호한가?
- [ ] 금속 에글릿 압착 시 코드의 중심(Center)이 정확히 잡혀 편심이 발생하지 않는가?
- [ ] 아동복의 경우, 에글릿의 끝이 둥글게 처리(Rounding)되어 안전 기준을 충족하는가?
- [ ] 세탁 테스트 후 금속 에글릿에서 백화 현상이나 도금 박리가 발생하지 않는가?
- [ ] 코드의 발수 가공 여부에 따라 용제 농도나 가열 온도를 재설정하였는가?
- [ ] Towa 장력계를 사용하여 코드 공급 장력이 20gf 내외로 일정하게 유지되는가?
- [ ] 최종 제품의 에글릿 길이가 가이드라인 대비 ±0.5mm 이내인가?
