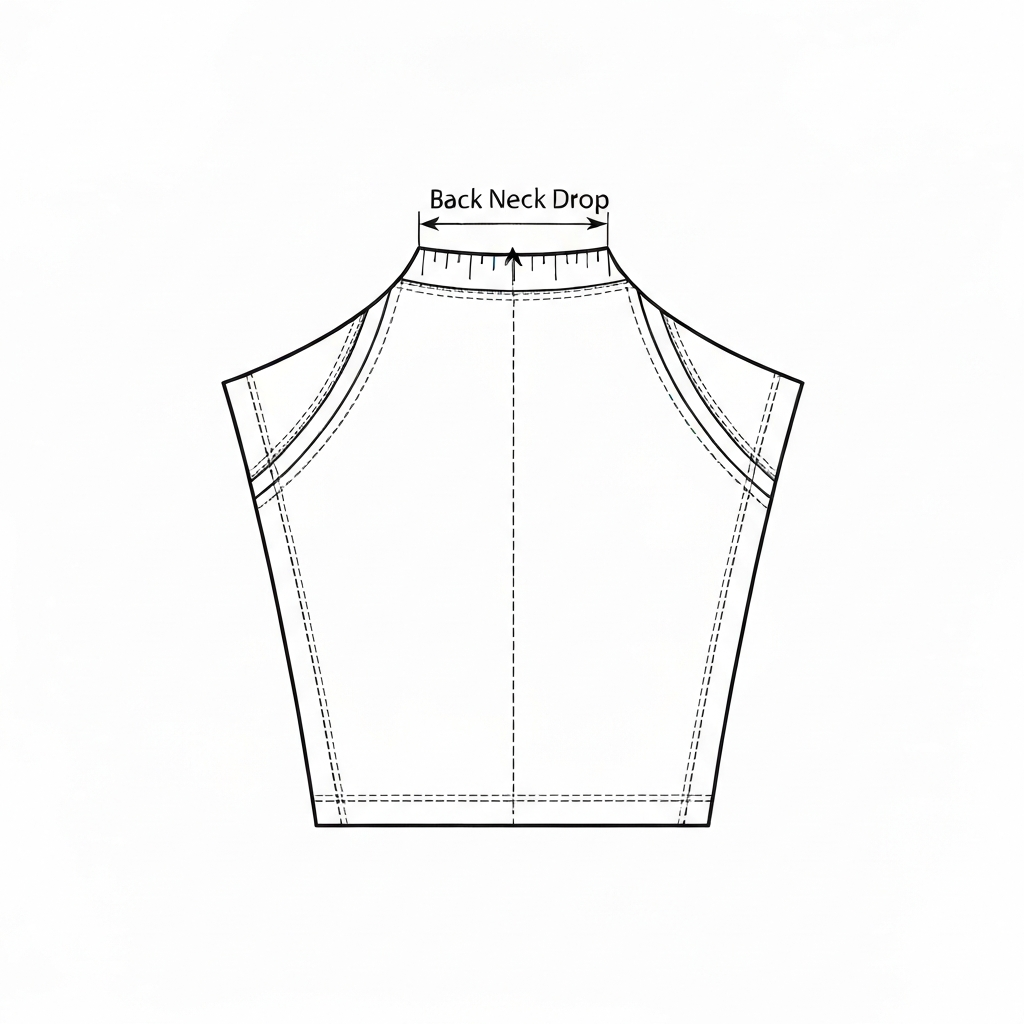

그림 1: HPS 기준선으로부터 뒷목 중심점(CB)까지의 수직 거리를 나타내는 Back Neck Drop 측정 표준 및 패턴 설계 구조
¶ 1. 정의 및 공학적 원리
¶ 1.1 기술적 정의 및 측정 메커니즘
뒷목 처짐(Back Neck Drop, 이하 뒷목 처짐)은 의류 설계 및 생산 공정에서 제품의 '앞뒤 밸런스(Front-to-Back Balance)'를 결정하는 핵심 측정 항목(POM, Point of Measurement)이다. 기술적으로는 양쪽 어깨의 가장 높은 지점인 HPS(High Point Shoulder)를 잇는 가상의 수평 기준선으로부터 뒷목 중심점(Center Back Neck, CB) 봉제선까지의 수직 거리를 의미한다.
이 수치는 의류의 '목둘레선(Neckline)' 곡률을 결정하며, 상체 의복이 인체에 안착되는 깊이를 제어한다. 공학적으로 뒷목 처짐은 의복의 하중이 승모근과 제7경추에 분산되는 방식을 결정하며, 이는 착용감(Comfort)과 실루엣의 안정성에 직접적인 영향을 미친다.
¶ 1.2 인체 공학적 배경 및 물리적 상관관계
인체 구조상 제7경추(C7)는 앞으로 약 10~15도 기울어진 목의 기저부에 위치하며, 승모근(Trapezius)의 발달 정도에 따라 입체적인 곡선을 형성한다. 뒷목 처짐은 이러한 해부학적 굴곡을 수용하기 위한 여유 공간을 정의한다.
공학적으로 볼 때, 뒷목 처짐의 깊이는 의류의 '무게 중심(Center of Gravity)'을 결정한다. 만약 뒷목 처짐 수치가 설계보다 얕으면(Short), 의류의 하중이 목 뒤쪽으로 집중되어 제품이 뒤로 당겨지며 앞목이 착용자의 기도를 압박하는 현상이 발생한다. 반대로 너무 깊으면(Deep), 뒷목 라인이 신체에서 이격되어 들뜨거나 어깨선이 뒤로 넘어가는 '백 피치(Back Pitch)' 불량이 발생하여 의류의 구조적 안정성이 무너진다. 이는 단순히 미관상의 문제를 넘어, 장시간 착용 시 어깨 근육의 피로도를 유발하는 설계 결함으로 간주된다.
¶ 1.3 패턴 설계와 원단 물성의 상관관계
뒷목 처짐은 단순히 깊이만을 의미하지 않으며, '고대 너비(Neck Width)' 및 '어깨 경사(Shoulder Slope)'와 유기적으로 결합된다. 원단의 전단 탄성(Shear Property)과 굽힘 강성(Bending Stiffness)에 따라 동일한 뒷목 처짐 수치라도 실제 착용 시의 드레이프(Drape) 양상이 달라진다.
우븐(Woven) 셔츠의 경우 요크(Yoke)의 곡률 반경(Radius of Curvature)을 결정하는 변수가 되며, 니트(Knit) 의류에서는 넥 리브(Neck Rib)의 장력 배분과 이세(Ease)량 산출의 기준이 된다. 현대 의류 생산에서는 원단의 수축률(Shrinkage)뿐만 아니라, 봉제 시 발생하는 '심 퍼커링(Seam Puckering)'에 의한 치수 변화까지 계산된 'Net Spec' 관리가 필수적이다. 특히 3D 가상 샘플링(CLO, Browzwear 등) 환경에서는 뒷목 처짐의 미세한 조정이 아바타의 자세와 의복 간의 간격(Clearance)에 미치는 영향을 실시간으로 시뮬레이션하여 최적값을 도출한다.
¶ 2. 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 및 표준 기준 | 비고 |
|---|---|---|
| 관련 ISO 스티치 | ISO 301 (본봉), ISO 401 (체인), ISO 514 (4-사 오버록), ISO 602/605 (커버스티치) | ISO 4915 표준 준수 |
| 주요 기계 유형 | 고속 디지털 본봉, 실린더 베드 오버록, 자동 넥 바인딩기 | |
| 추천 모델 | Juki DDL-9000C, Brother S-7300A, Pegasus M900, Yamato VG2700 | 글로벌 표준 장비 |
| 바늘 시스템 | DB×1 (#9~#14), DC×27 (#9~#11), UY128GAS (#9~#12) | 소재 두께에 따라 가변 |
| 표준 SPI | 10~14 SPI (일반), 16~18 SPI (고급 셔츠), 8~10 SPI (헤비 쭈리) | 땀수 밀도 관리 |
| 실 사양 (Thread) | 40/2, 50/2, 60/3 Spun Poly / 루퍼사: Woolly Nylon | 신축성 및 강도 고려 |
| 허용 오차 (Tolerance) | +/- 1/8" (약 0.3cm) ~ +/- 1/16" (고정밀) | 테크팩(Tech Pack) 기준 |
| 권장 장력 (Towa) | 밑실: 20~25g / 윗실: 100~130g (본봉 기준) | 소재별 장력 프로파일 적용 |
| 최대 봉제 속도 | 3,500 ~ 5,000 SPM (곡선 구간 2,000 SPM 이하 권장) | 품질 우선 세팅 |
| 피드독(Feed Dog) | 3열/4열 미세 치동 피드독 (0.8mm~1.0mm 높이) | 원단 손상 방지 |
| 노루발 압력 | 1.5kg ~ 3.0kg (소재 탄성에 따라 조절) | 미끄러짐 방지 |
¶ 3. 적용 분야 및 복종별 공정 특성
¶ 3.1 다이마루(Knits) - 티셔츠 및 스웨트셔츠
- 넥 리브(Neck Rib) 합복: 뒷목 처짐 곡선은 앞목보다 완만하지만, 바이어스(Bias) 방향의 신축성이 극대화되는 구간이다. 리브 부착 시 '이세(Ease)'를 약 1:0.85~0.9 비율로 주어 리브가 목에 밀착되도록 한다. 원단의 중량(GSM)이 높을수록 이세량을 미세하게 줄여야 리브가 뒤집히는 현상을 방지할 수 있다.
- 차동 이송 활용: 싱글 저지 소재는 봉제 시 늘어나기 쉬우므로, 오바로크 기계의 차동비(Differential Feed Ratio)를 1.1~1.2로 설정하여 원단을 미세하게 수축시키며 봉제한다. 이는 세탁 후 뒷목 처짐 라인이 늘어지는 것을 방지하는 핵심 공정이다.
¶ 3.2 우븐(Woven) - 드레스 셔츠 및 블라우스
- 요크(Yoke) 결합: 뒷판과 요크가 만나는 뒷목 처짐 라인은 셔츠의 전체 실루엣을 결정한다. 고급 셔츠는 이 구간에 '스테이 테이프(Stay Tape)'를 삽입하거나, 'Burrito Method'라 불리는 2중 요크 봉제 기법을 사용하여 시접을 안으로 숨기고 뒷목 라인의 강성을 확보한다.
- 칼라(Collar) 안착: 뒷목 처짐이 정확하지 않으면 칼라 밴드(Collar Band)가 목 뒤로 눕거나 앞으로 쏠리는 현상이 발생한다. 특히 심지(Interlining)의 접착 온도(130~150℃)와 압력이 뒷목 처짐 수치에 미치는 영향을 상시 모니터링해야 한다.
¶ 3.3 아우터(Outerwear) - 재킷 및 코트
- 에리(Collar) 달이: 무거운 소재의 아우터는 자중에 의해 뒷목 처짐이 아래로 처지는 경향이 있다. 이를 방지하기 위해 심지 부착 시 뒷목 처짐 라인을 따라 '테이핑(Taping)' 공정을 추가하여 형태를 고정한다. 테일러드 재킷의 경우, 뒷목 곡선을 따라 '아이론 워크(Iron Work)'를 통해 원단을 입체적으로 성형(Crimp)하여 목에 감기는 입체감을 형성한다.
- 백 피치 제어: 뒷목 처짐 수치와 소매 산(Sleeve Cap)의 각도는 연동되어 있으며, 이를 통해 재킷의 입체감을 형성한다. 뒷목 처짐이 깊어지면 상대적으로 등 길이가 길어져 소매가 뒤로 돌아가는 현상이 발생할 수 있으므로 패턴 수정 시 주의가 필요하다.
¶ 3.4 기능성 및 스포츠웨어
- 컴프레션 웨어: 사이클링이나 러닝복은 상체를 숙이는 동작이 많으므로 뒷목 처짐을 최소화(High Neck)하여 노출을 방지하고 공기 저항을 줄인다. 이때 목 뒷부분의 마찰을 줄이기 위해 '심리스(Seamless)' 기술이나 '열전사 테이프(Bonding)'를 활용하여 뒷목 처짐 라인을 처리하기도 한다.
- 무시접 봉제: ISO 607(플랫록)을 사용하여 뒷목 처짐 구간의 시접 두께를 최소화하고 피부 마찰을 방지한다. 고탄성 스판덱스 원단의 경우, 봉제 시 실 장력을 극도로 낮추어(Towa 기준 밑실 10g 이하) 원단의 신축성을 방해하지 않도록 세팅한다.
¶ 4. 주요 결함 분석 및 트러블슈팅 (Troubleshooting)
| 결함명 | 발생 원인 | 현장 해결 방안 (Technical Solution) |
|---|---|---|
| 뒷목 들뜸 (Gaping) | 뒷목 처짐 설계 과다 또는 리브 장력 부족 | 패턴 드롭 수치 축소, 리브 이세(Ease)량 증가, 차동비 상향 조절 |
| 가로 주름 (Drag Lines) | 뒷목 처짐 수치 부족으로 인한 승모근 압박 | 패턴 수정(드롭 수치 하향), 고대 너비 재검토 |
| 좌우 비대칭 (Asymmetry) | 재단 노치(Notch) 불일치, 한쪽 방향 쏠림 봉제 | 레이저 가이드 사용, 중심점 고정 후 좌우 대칭 봉제 실시 |
| 봉제선 터짐 (Cracking) | 낮은 SPI 또는 과도한 실 장력 | SPI 12 이상 확보, 루퍼사 우일리 나일론 교체, 밑실 장력 완화 |
| 원단 씹힘 (Puckering) | 바늘 굵기 부적절, 노루발 압력 과다 | 바늘 호수 하향 (#9), 테플론 노루발 교체, 미세 치동 피드독 사용 |
| 라인 뒤집힘 (Rolling) | 안단(Facing) 곡률 불일치 | 안단 패턴 재설계, 스테이 테이프 부착, 프레스 공정 강화 |
| 바늘 구멍 (Pin Holes) | 니트 소재에 Sharp 바늘 사용 | Ball Point(SES/SUK) 바늘로 즉시 교체 |
| 스티치 건너뜀 (Skipping) | 곡선 구간 고속 봉제 시 실 고리 형성 불량 | 바늘 가드(Needle Guard) 조정, 실리콘 오일 도포, 속도 제한 |
| 넥라인 파도침 (Waving) | 차동 이송 부족 또는 원단 늘어남 | 차동비 1.3으로 상향, 모빌론 테이프 삽입 봉제 |
| 시접 비침 (Show-through) | 얇은 소재에 과도한 시접 폭 적용 | 시접 폭을 1/4"에서 3/16"로 축소, 오바로크 칼날 위치 조정 |
| 스티치 터짐 (고탄성) | 실의 신축성 부족 | Woolly Nylon 실 사용, SPI를 14 이상으로 높여 실의 여유분 확보 |
| 테이프 뒤틀림 (Twisting) | 넥 테이프 부착 시 장력 불균형 | 테이프 피더(Tape Feeder) 장력 5~10g으로 일정하게 유지 |
¶ 5. 품질 검사 및 정밀 측정 기준 (QC)
¶ 5.1 표준 측정 절차 및 정밀도 확보
- 시편 준비: 제품을 검사대(Inspection Table) 위에 수평으로 펼친다. 다림질 직후에는 열팽창 및 원단 이완이 있으므로 반드시 상온(20~25℃)에서 최소 30분 이상 냉각 및 안정화된 상태여야 한다.
- 기준선 설정: 투명 아크릴 자(Graduated Ruler) 또는 레이저 레벨기를 사용하여 좌우 HPS(어깨점)를 잇는 직선을 설정한다. 이때 제품이 당겨지거나 울지 않도록 자연스럽게 놓아야 한다.
- 수직 거리 측정: 설정된 기준선에서 뒷목 중심(CB) 봉제선까지의 최단 수직 거리를 0.1cm(또는 1/16") 단위로 측정한다. 측정 시 자의 눈금이 원단과 수직을 이루는지 확인하기 위해 직각자(L-Square)를 병용하는 것이 권장된다.
- 데이터 기록 및 통계적 공정 관리(SPC): 테크팩 스펙과 비교하여 오차를 기록한다. 통상 +/- 0.3cm 이내를 합격으로 하나, 고정밀 브랜드의 경우 +/- 0.15cm를 요구하기도 한다. 측정된 데이터는 생산 라인별로 집계하여 편차(Standard Deviation)를 분석한다.
¶ 5.2 외관 검사 및 기능성 테스트 항목
- 대칭성(Symmetry Check): 제품을 CB 라인 기준으로 반으로 접었을 때 좌우 HPS와 넥라인이 완벽히 겹치는지 확인한다. 0.2cm 이상의 편차 발생 시 재단 또는 봉제 쏠림으로 간주하여 불량 처리한다.
- 복원력(Recovery Test): 넥라인을 좌우로 약 10lb(4.5kg)의 힘으로 5회 반복하여 당겼다 놓았을 때, 원래의 뒷목 처짐 수치로 즉시 복원되는지 확인한다. 복원되지 않고 늘어난 상태가 유지된다면 봉제 장력이 너무 강하거나 실의 선택이 잘못된 것이다.
- 연결성(Step Check): 어깨 합복선과 넥라인이 만나는 지점에 계단 현상(Step)이 없는지 확인한다. 이 지점의 단차는 착용 시 피부 자극의 원인이 되며 외관 품질을 크게 저하시킨다.
- 세탁 후 변형(Appearance After Wash): 규정된 세탁 조건(예: 40℃, 30분 회전) 후 뒷목 처짐 수치의 변화율을 측정한다. 수축 또는 늘어남이 3%를 초과할 경우 원단 세팅 또는 보강 테이프 공정을 재검토해야 한다.
¶ 6. 현장 은어 및 국가별 기술 용어
| 언어 | 표준 용어 | 현장 은어 및 실무 표현 |
|---|---|---|
| 한국어 (KR) | 뒷목 처짐 | 고대 내림, 뒷목 파임, 뒷목 드롭 |
| 일본어 (JP) | 後下がり (Ushiro-sagari) | 고대(高台, Kodai): 목 부위 전체를 지칭하는 용어로 통용 |
| 베트남어 (VN) | Hạ cổ sau | 하꼬사우: "Hạ(내리다) + cổ(목) + sau(뒤)"의 합성어 |
| 중국어 (CN) | 后领深 (Hou ling shen) | 허우링션: "后(뒤) + 领(칼라) + 深(깊이)" |
| 영어 (EN) | Back Neck Drop | BND, Back Neck Depth, Neck Drop Back |
¶ 7. 장비 세팅 및 공정 최적화 가이드
¶ 7.1 디지털 피드(Digital Feed) 제어
최신형 본봉(예: Juki DDL-9000C) 사용 시, 뒷목 처짐의 완만한 곡선에서 급격한 곡선으로 진입하는 구간을 센서로 감지하여 피드독의 운동 궤적을 '타원형'에서 '박스형'으로 자동 전환한다. 이는 원단 밀림을 방지하고 일정한 뒷목 처짐 수치를 유지하는 데 결정적인 역할을 한다. 또한, 디지털 장력 제어 기능을 통해 곡선 구간에서 실 장력을 5~10% 자동으로 낮추어 봉제선이 우는 현상을 원천 차단한다.
¶ 7.2 차동 이송(Differential Feed) 세팅의 정밀화
차동 이송은 앞 피드독과 뒤 피드독의 속도 차이를 이용해 원단을 모으거나 늘리는 기술이다. 뒷목 처짐 공정에서의 세팅은 다음과 같다: * 니트류: 1:1.1 ~ 1:1.2 세팅. 원단을 미세하게 모아주어(Gathering) 봉제 후 넥라인이 바깥으로 뒤집히는 '플레어(Flare)' 현상을 방지한다. * 우븐류: 1:1.0 (정밀 이송). 원단의 변형을 최소화하며 테크팩 수치를 정확히 구현한다. * 고탄성 소재(Power Stretch): 1:1.3 이상. 소재의 강력한 복원력을 고려하여 과수축 봉제를 실시하며, 이때 노루발 압력을 1.5kg 이하로 낮추어 원단 손상을 방지한다. * 실무 팁: Pegasus M900 기종의 경우, 차동 레버 눈금을 1단위로 조정하기보다 미세 조정 나사를 활용하여 원단이 이송되는 소리와 저항감을 확인하며 세팅하는 것이 시니어 기술자의 노하우이다.
¶ 7.3 노루발 및 가이드 활용
- 보상 노루발(Compensating Foot): 시접이 겹치는 구간(어깨선-넥라인 교차점)에서 일정한 간격을 유지하기 위해 사용한다. 좌우 높낮이가 다른 노루발을 사용하여 단차를 극복한다.
- 스윙 가이드(Swing Guide): HPS에서 CB까지 일정한 시접 폭(Seam Allowance)을 유지하여 뒷목 처짐 수치 변동을 최소화한다. 숙련도가 낮은 작업자도 일정한 품질을 유지할 수 있게 돕는다.
¶ 8. 공정 흐름도 (Process Flow Chart)
¶ 9. 국가별 실무 차이 및 현장 노하우
¶ 9.1 한국 공장 (KR)
- 특징: 숙련공의 '손맛'과 '나나메(사선)' 원단 처리 능력이 탁월함. 뒷목 처짐 측정 시 자를 사용하기보다 앞목과의 단차를 눈미리(Visual Inspection)로 확인하는 노하우가 발달함.
- 강점: 샘플 제작 단계에서 패턴의 구조적 결함을 봉제 기술자가 즉각 발견하여 '이세 조절'만으로도 완벽한 실루엣을 구현함.
¶ 9.2 베트남 공장 (VN)
- 특징: 철저한 매뉴얼과 템플릿(Jig) 중심의 생산. QC 라인에서 아크릴로 제작된 '뒷목 처짐 게이지'를 사용하여 전수 검사를 실시함.
- 강점: 라인 밸런싱(LOB)이 정교하여 대량 생산 시 일관된 뒷목 처짐 수치 유지 능력이 우수하며, 테크팩 준수율이 매우 높음.
¶ 9.3 중국 공장 (CN)
- 특징: 자동화 설비(자동 넥 바인딩기, 로봇 봉제 등) 도입 속도가 가장 빠름. 재단물에 열펜(Heat Erasable Pen)으로 가이드라인을 마킹하여 봉제 오차를 원천 차단함.
- 강점: 대규모 스마트 팩토리를 통한 공정 표준화 및 원가 절감 능력이 뛰어나며, 특수 소재 대응력이 빠름.
¶ 10. 시니어 기술 편집자의 실전 팁 (Senior Note)
- 모빌론 테이프(Mobilon Tape) 활용: 니트 의류의 뒷목 처짐 라인이 세탁 후 늘어지는 것을 방지하려면, 투명한 모빌론 테이프를 약 5% 정도 당기면서 같이 봉제하라. 이는 형태 안정성을 비약적으로 높여준다. 특히 얇은 싱글 저지 소재에서 필수적이다.
- 바늘 열 관리와 실리콘 오일: 합성 섬유(Polyester) 고속 봉제 시 바늘 마찰열이 200℃ 이상 상승하여 원단이 미세하게 녹거나 실이 끊길 수 있다. 실리콘 오일을 실에 도포하거나 바늘 냉각 장치(Needle Cooler)를 가동하여 원단의 유연성을 유지하라. 이는 뒷목 처짐 라인의 부드러운 곡선을 유지하는 데 도움을 준다.
- 프레스 세팅(Press Setting)의 과학: 봉제 후 뒷목 처짐 라인이 솟구치는 현상은 '목틀(Neck Block)'을 활용한 스팀 프레스 공정에서 80% 이상 해결된다. 스팀 분사(3~5초) 후 반드시 강력한 냉풍(Vacuum)으로 10초 이상 식혀야 섬유의 수소 결합이 재배열되어 형태가 고정된다.
- 패턴 보정(Shrinkage Allowance): 원단 수축률이 5% 이상인 경우, 재단 패턴에서 뒷목 처짐 수치를 미리 0.2cm 정도 깊게 설계하여 세탁 후 최종 스펙에 맞추는 '수축 대응 설계'가 필요하다. 이를 위해 메인 생산 전 반드시 'Wash Test'를 선행해야 한다.
¶ 11. 관련 항목 (Related Terms)
- HPS (High Point Shoulder): 어깨의 최고점. 모든 세로 측정의 원점.
- Front Neck Drop (앞목 처짐): 앞목 중심까지의 깊이. 뒷목 처짐과의 차이가 '앞뒤 밸런스'를 결정.
- Neck Width (고대 너비): 좌우 HPS 사이의 거리. 뒷목 처짐과 함께 넥라인의 면적을 결정.
- Back Pitch (백 피치): 옷이 뒤로 넘어가는 현상. 뒷목 처짐이 너무 깊을 때 발생하는 대표적 불량.
- Stay Tape (스테이 테이프): 넥라인 늘어남 방지용 보강재.
- CB (Center Back): 뒷중심선. 뒷목 처짐 측정의 종착점.
- Ease (이세): 입체감을 주기 위한 여유분. 뒷목 처짐 구간 봉제의 핵심 기술.
- ISO 4915: 스티치 분류 국제 표준. 뒷목 처짐 공정별 스티치 선정의 기준.
- ISO 4916: 심(Seam) 분류 국제 표준. 넥라인 합복 방식의 기준.
¶ 12. 미검증 데이터 및 주의사항
- 특수 소재 장력: 초고탄성 스판덱스(20% 이상 함유) 소재의 경우, 위 표에 제시된 Towa 장력 수치보다 15~20% 낮은 세팅이 요구될 수 있으나, 이는 현장 테스트를 통해 확정해야 함 (미검증).
- 자동화 설비 오차: 특정 브랜드의 자동 넥 바인딩기 사용 시 곡률 반경에 따른 자동 감속 기능의 유효성은 기계 소프트웨어 버전에 따라 상이함 (미검증).
- 초음파 융착: 무봉제(Bonding) 공정에서의 뒷목 처짐 유지력은 접착제의 경화 온도와 시간에 따라 변동폭이 크며, 장기 내구성에 대한 데이터는 소재별로 상이함 (미검증).
