뒷판 (Back Panel / mặt sau / 背面 / 后片)
¶ 정의 및 개요

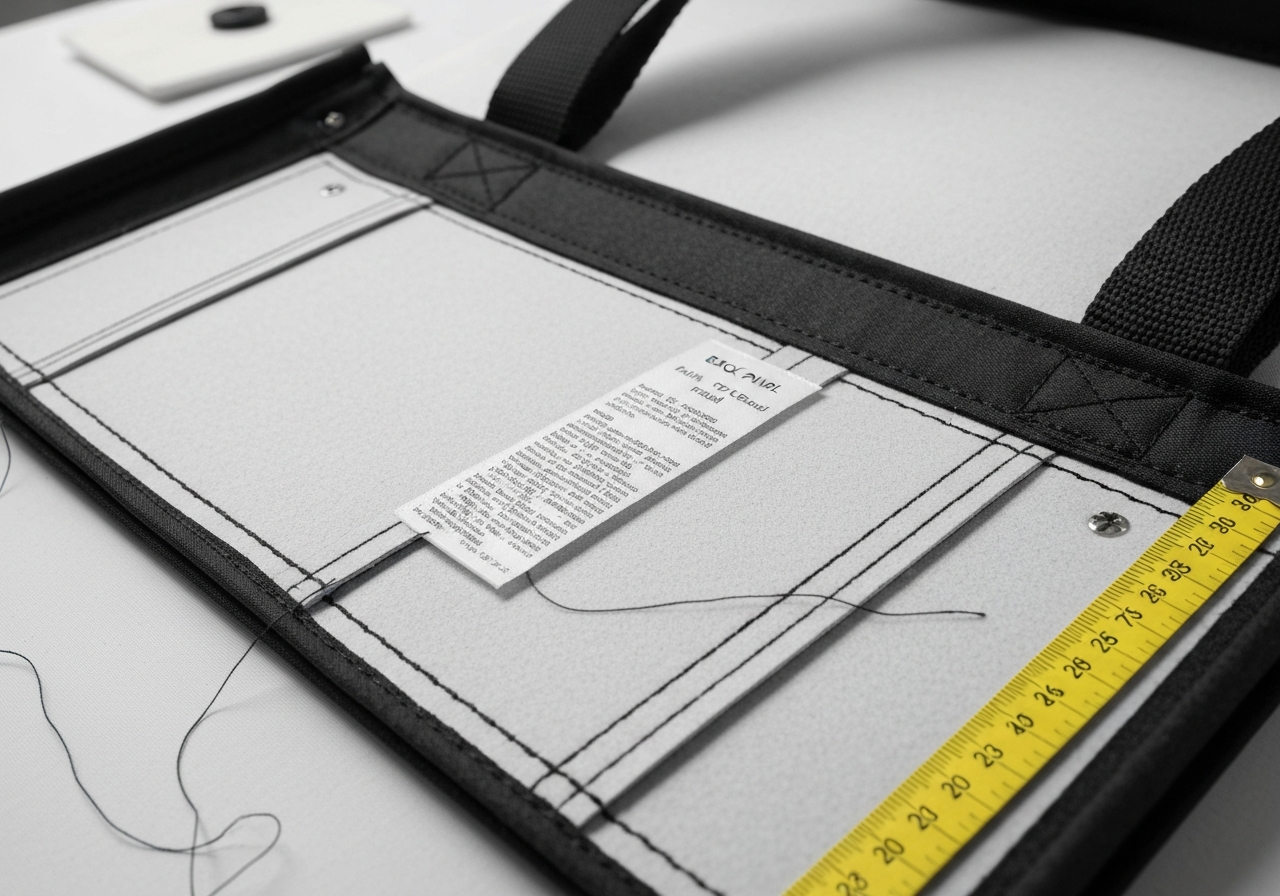

뒷판(Back Panel)은 가방, 의류, 산업용 시트 등 모든 봉제 제품의 후면을 구성하는 주 구조체(Main Structure)입니다. 제품의 전체적인 실루엣과 입체감을 결정하는 기준면이 되며, 특히 가방 제조 분야에서는 사용자의 신체(등)와 직접 접촉하여 하중을 분산하고 지지하는 핵심적인 공학적 역할을 수행합니다.
기술적으로 뒷판은 제품의 '척추'와 같은 역할을 합니다. 본봉(Lockstitch) 공정 시 바늘이 원단과 내부 보강재를 관통하며 형성하는 스티치는 단순한 결합을 넘어, 외부 인장력에 저항하는 구조적 강성을 부여합니다. 기능적으로는 내부 프레임이나 보강재(EVA, PE Board, PP Board)를 수용하며, 인체공학적 설계를 위해 에어 메쉬(Air Mesh)나 고밀도 패딩 소재가 복합적으로 적층(Lamination)되는 경우가 많습니다. 봉제 공정상 앞판(Front Panel) 및 옆판(Gusset)과 결합되어 최종 입체 구조를 완성하는 단계에서 가장 높은 수준의 치수 정밀도와 봉제 강도가 요구됩니다.
¶ 기술 사양표
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 (ISO 4915) | Class 301 (본봉), Class 304 (지그재그), Class 504 (오버록) | 가방/중량물은 주로 301 사용 |
| 주요 사용 기계 | 상하이송 미싱(Walking Foot), 컴퓨터 자동 재봉기(Pattern Tacker) | Juki LU-2810, Brother S-7300A, Mitsubishi PLK-B1006 |
| 바늘 시스템 | DP×17 (가방/중량물), DB×1 (의류/경량물), NY (나일론 전용) | 소재 두께에 따라 #18~#23 선택 |
| SPI (Stitches Per Inch) | 가방: 7 ~ 10 SPI / 의류: 10 ~ 14 SPI | 고하중 부위는 SPI를 낮춰 강도 확보 |
| 실(Thread) 규격 | 바늘실: 코아사 20/3, 본디드 나일론 30/3 / 밑실: 30/3, 40/2 | 내마모성 및 인장 강도 고려 |
| 최대 봉제 속도 | 2,500 ~ 4,000 spm | 보강재 삽입 시 2,000 spm 이하 저속 권장 |
| 적합 원단 및 자재 | Cordura, Ballistic Nylon, EVA Foam, 3D Air Mesh | 600D~1680D 고밀도 원단 주류 |
| 장력 수치 (Towa 기준) | 바늘실: 1.5 ~ 2.5 N / 밑실: 0.2 ~ 0.3 N | 소재 및 실 번수에 따라 가변적 |
| 노루발 압력 | 5.0kgf ~ 8.0kgf (중량물 기준) | 소재의 복원력에 따라 미세 조정 |
¶ 주요 구성 요소 및 자재

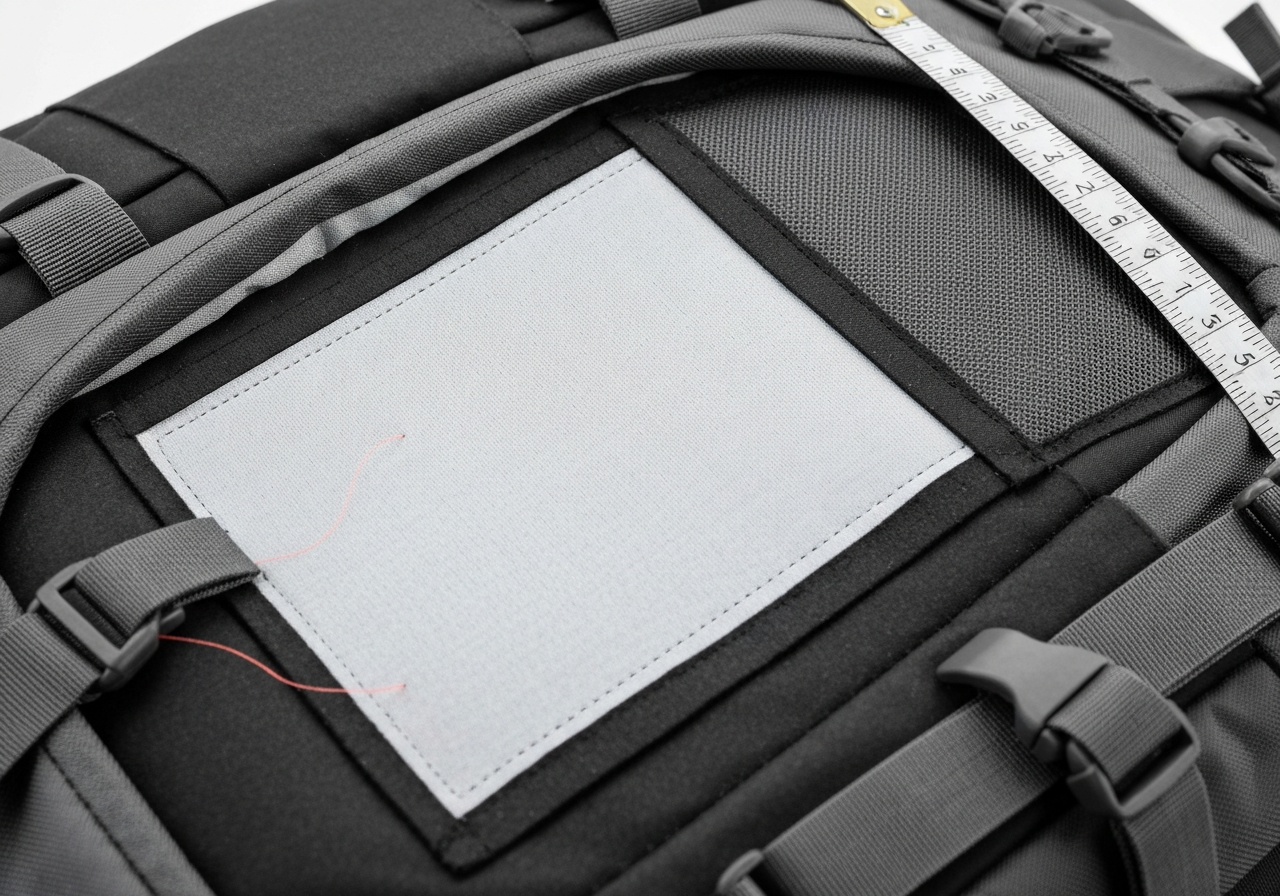

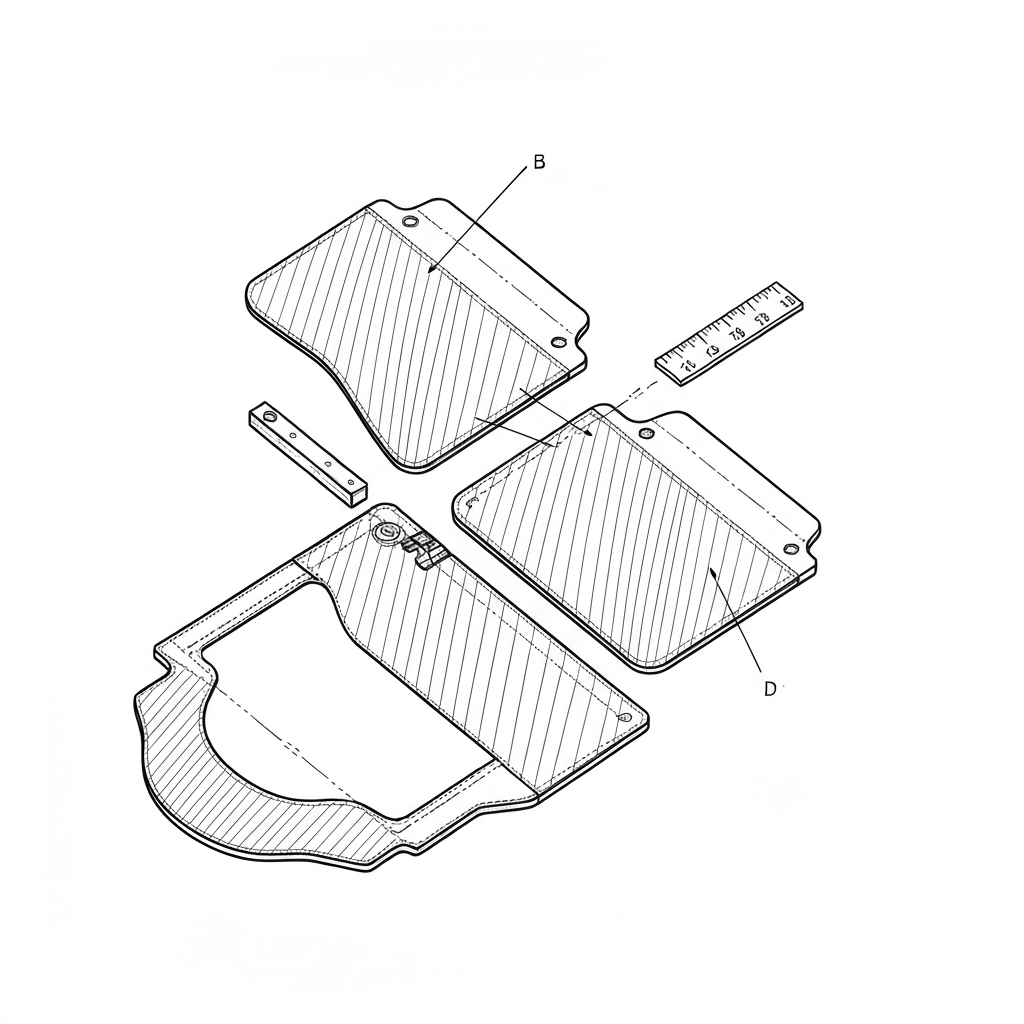

뒷판은 단일 원단으로 구성되는 경우가 드물며, 다음과 같은 다층 구조(Multi-layer)를 가집니다. - 겉감(Shell Fabric): 내마모성이 강한 Cordura나 Ballistic Nylon이 주로 사용됩니다. - 보강재(Stiffener): 제품의 형태를 유지하기 위한 EVA(Ethylene-Vinyl Acetate), PE(Polyethylene) 보드, 또는 알루미늄 프레임이 삽입됩니다. - 충전재(Padding): 사용자의 편안함을 위한 PU Foam 또는 고탄성 스펀지가 사용됩니다. - 안감(Lining): 내부 마감을 위한 210D/420D Nylon Oxford 또는 Polyester 원단이 사용됩니다. - 통기성 소재: 등판의 땀 배출을 위한 3D Air Mesh(두께 3mm~10mm)가 최외곽에 배치됩니다.
¶ 적용 분야 및 상세 설계
- 백팩 및 스포츠 가방:
- 등판 시스템(Back System): 10mm 이상의 EVA 폼과 3D 에어 메쉬를 합봉하여 통기 채널을 형성합니다. 이때 'V'자 또는 'U'자 형태의 퀼팅 스티치를 추가하여 폼의 유동을 방지합니다.
- 어깨끈 연결부(Shoulder Strap Attachment): 뒷판 상단의 'Yoke' 부위는 가장 큰 하중이 걸리는 지점으로, 420D 이상의 나일론 테이프(Webbing)를 덧대어 'Box-X' 스티치로 보강합니다.
- 캐리어 핸들 슬리브(Luggage Pass-through): 여행용 캐리어 손잡이에 끼울 수 있도록 뒷판 중앙에 가로 방향의 웨빙이나 원단 층을 추가합니다.
- 의류 (Garment):
- 셔츠(Shirts): 뒷판 상단의 요크(Yoke)와 하단 몸판을 합봉합니다. 활동성을 위해 중심부에 박스 플리츠(Box Pleat)나 사이드 플리츠를 설계합니다.
- 자켓 및 코트: 등판 중앙의 'Center Back Seam'은 인체의 곡선을 따라 설계됩니다. 정장 자켓의 경우 뒷판 하단에 벤트(Vent, 트임)를 만들어 활동성을 확보합니다.
- 산업용 및 특수 장비:
- 전술용 조끼(Plate Carrier): 방탄판을 삽입하는 후면 포켓 구조로, 몰리(MOLLE) 시스템을 위한 웨빙을 1인치 간격으로 촘촘히 봉제합니다. 바택(Bar-tack) 강도는 최소 40kgf 이상을 견뎌야 합니다.
- 자동차 시트: 백 커버(Back Cover) 공정에서 사이드 에어백 전개 부위는 특수 약한 실을 사용하여 특정 압력에서 터지도록 설계하는 'Airbag Seam' 기술이 적용됩니다.
¶ 주요 결함 및 기술적 해결 방안
- 이송 불일치로 인한 퍼커링 (Puckering) - 원인: 원단과 내부 보강재(EVA 등)의 마찰 계수 차이로 인한 밀림 현상. - 해결: 상하이송(Unison Feed) 기계를 사용하여 상/하 원단을 동시에 강제 이송하며, 노루발 압력을 소재 탄성에 맞춰 미세 조정함.
- 두꺼운 교차점에서의 스티치 건너뜀 (Skip Stitch) - 원인: 뒷판과 옆판 합봉 시 웨빙(Webbing)이 겹치는 구간에서 바늘대 타이밍 이탈. - 해결: 바늘과 가마(Hook)의 간극을 0.05mm 이내로 정밀 세팅하고, 바늘 끝 형상을 소재 관통력이 좋은 'R' 또는 'SPI' 타입으로 교체.
- 보강재 이탈 및 뭉침 (Padding Bunching) - 원인: 봉제 과정에서 내부 충전재가 고정되지 않고 한쪽으로 쏠림. - 해결: 합봉 전 '가봉(Tacking)' 공정을 통해 보강재를 외곽선에 고정하거나, 뒷판 중앙에 퀼팅(Quilting) 스티치를 추가하여 유동 방지.
- 바늘 열로 인한 원단 손상 (Needle Heat Damage) - 원인: 고속 봉제 시 바늘과의 마찰열로 나일론 코팅이 녹아 바늘 구멍이 커짐. - 해결: 바늘 냉각 장치(Needle Cooler)를 설치하거나 세라믹 코팅 바늘(Cool Needle)을 사용하며, 봉제 속도를 2,500 spm 이하로 제한.
- 좌우 비대칭 및 중심 이탈 (Asymmetry) - 원인: 재단물 자체의 오차 또는 봉제 시 노치(Notch) 포인트 미준수. - 해결: 레이저 마킹기를 사용하여 중심선을 표시하고, 가이드 노루발(Edge Guide)을 사용하여 시접(Seam Allowance)을 일정하게 유지.
¶ 품질 검사 기준 (QC Standard)
- 치수 정밀도: 설계 도면 대비 상하좌우 편차 ±1.5mm 이내 (가방 기준 AQL 1.5 적용).
- 봉제 강도: 어깨끈 연결부 등 하중 집중 부위의 인장 강도가 최소 50kgf 이상 유지될 것 (ASTM D5034 준용).
- 외관 품질: 스티치 사행(Crooked Stitch)이 없어야 하며, 특히 에어 메쉬 봉제 시 올 풀림이나 바늘 자국(Needle Chew)이 없을 것.
- 대칭성 검사: 제품을 반으로 접었을 때 좌우 포켓 위치, 스트랩 부착 각도, 로고 자수 위치가 완벽히 일치해야 함.
- 금속 검출: 봉제 완료 후 뒷판 내부에 부러진 바늘 조각이 잔류하지 않도록 검침기(Metal Detector) 통과 필수 (감도 0.8mm~1.2mm Fe 기준).
¶ 현장 은어 및 국가별 명칭
| 구분 | 용어 | 비고 |
|---|---|---|
| 한국어 (KR) | 뒷판, 아토(Ato) | '아토'는 일본어 '뒤(後, あと)'에서 유래된 현장 은어 |
| 베트남어 (VN) | mặt sau, thân sau | 공장 작업 지시서(Tech Pack) 표준 표기 |
| 일본어 (JP) / 은어 | 背面 (Haimen), 우라(Ura) | '우라'는 원래 안감을 뜻하나 현장에서 뒷면을 지칭하기도 함 |
| 중국어 (CN) | 后片 (Hou pian), 后幅 (Hou fu) | 패턴 설계 및 재단 공정에서 주로 사용 |
| 영어 (EN) | Back Panel, Rear Panel | 국제 거래 및 기술 문서 표준 용어 |
¶ 장비 세팅 및 공정 가이드
- 장력 최적화 (Towa Gauge 활용):
- 뒷판은 하중을 많이 받으므로 밑실(Bobbin) 장력을 평소보다 15% 높게 설정(약 30gf)하여 스티치가 원단 조직 안으로 깊게 박히는 '타이트 스티치'를 구현함.
- 바늘실 장력은 소재 두께에 따라 150gf~250gf 사이에서 조정하여 매듭(Knot)이 원단 중간에 위치하도록 함.
- 노루발 선택:
- 원단 표면 손상을 방지하기 위해 테플론 노루발을 사용하되, 단차 부위 봉제 시에는 '힌지 노루발(Hinged Foot)'을 사용하여 바늘 꺾임을 방지함.
- 이송 높이 조정:
- 피드 독(Feed Dog)의 높이를 0.8mm~1.2mm 사이로 설정하여 두꺼운 보강재가 삽입된 상태에서도 원활한 배출이 가능하도록 함.
¶ 공정 흐름도 (Process Flowchart)
graph TD
A[원단 및 보강재 입고 검사] --> B[정밀 재단 및 노치 표시]
B --> C{보강재 유형 선택}
C -- EVA/PE Board --> D[열프레스 및 본딩]
C -- Soft Foam --> E[임시 가봉/Tacking]
D --> F[에어메쉬 및 패딩 적층]
E --> F
F --> G[뒷판 퀼팅 및 장식 봉제]
G --> H[어깨끈/웨빙 보강 바택]
H --> I[옆판/앞판 합봉 공정]
I --> J[최종 외관 및 치수 검사]
J --> K[검침기 통과 및 패킹]
¶ 소재별 봉제 특성 및 주의사항
- Cordura 1000D / Ballistic Nylon: 매우 질긴 조직 특성상 바늘 마모가 빠름. 4시간 가동 후 바늘 끝 상태 점검 필수. 실의 꼬임이 풀리지 않도록 'Z-twist' 본디드사를 사용해야 함.
- EVA Foam (경도 20~40 Shore C): 봉제 시 압착되었다가 복원되는 성질 때문에 땀길이가 불규칙해질 수 있음. 노루발 압력을 최소화하고 이송 속도를 일정하게 유지.
- 3D Air Mesh: 메쉬 구멍 사이로 바늘이 빠지는 'Skipping' 현상 주의. 바늘 번수를 한 단계 높여(#21 이상) 강성을 확보하거나, 메쉬 아래에 얇은 부직포를 덧대어 봉제 안정성을 높임.
¶ 글로벌 생산 거점별 관리 포인트
- 한국 (KR): 주로 고부가가치 샘플 및 소량 다품종 생산. '아토' 공정에서 숙련공의 감각에 의존한 미세 조정이 강점이나, 작업 표준서(SOP)의 수치화가 부족한 경우가 많음.
- 베트남 (VN): 대규모 라인 생산 중심. 뒷판 퀼팅이나 어깨끈 보강 공정에 'Template Sewing' 기법을 적극 도입하여 균일한 품질 확보. 현지 용어 'Thân sau'를 사용한 공정 체크리스트 운영.
- 중국 (CN): 원자재 수급과 가공이 동시에 이루어짐. 뒷판에 들어가는 보강재의 종류가 매우 다양하므로, 입고 검사(IQC) 시 EVA의 밀도와 두께 편차를 엄격히 관리해야 함.
¶ 실전 트러블슈팅 가이드
- 증상: 뒷판 봉제 후 원단이 한쪽으로 휨 (Twisting)
- 체크: 재단 시 식서(Grain line) 방향이 일치하는지 확인하고, 상하이송 기계의 상부 노루발과 하부 피드 독의 이송량이 동일한지 'Match Mark' 테스트 실시.
- 증상: 뒷판 하단 모서리 부위의 실 터짐
- 체크: 옆판(Gusset)과 합봉 시 코너 부위의 시접이 너무 짧지 않은지 확인하고, 코너 부위 SPI를 1~2단계 높여 보강 봉제 실시.
- 증상: 에어 메쉬 표면에 보풀 발생
- 체크: 바늘 끝이 휘었거나(Hooked needle) 거친 부분이 있는지 확인하고, 노루발 바닥면의 마감 상태 확인 및 연마.
¶ 유지보수 및 설비 관리
- 가마(Hook) 급유: 고속 봉제 시 뒷판의 두꺼운 층을 관통할 때 가마에 고열이 발생하므로, 자동 급유 시스템의 오일 흐름량을 매일 점검해야 함.
- 바늘 교체 주기: 중량물 뒷판 봉제 시 바늘은 8시간(1교대)마다 교체하는 것을 원칙으로 함. 바늘 끝의 미세한 마모는 원단 올 튀김의 주원인이 됨.
- 피드 독 청소: EVA나 코팅 원단 봉제 시 발생하는 찌꺼기가 피드 독 사이에 끼면 이송력이 저하되므로 에어건을 이용해 수시로 청소함.
¶ 관련 항목
- 앞판 (Front Panel): 디자인적 요소가 집중되는 전면부 부품.
- 옆판 (Side Panel/Gusset): 제품의 용량(폭)을 결정하는 연결 부품.
- 어깨끈 (Shoulder Strap): 뒷판 상단에 부착되어 하중을 전달하는 핵심 부속.
- 보강재 (Stiffener): EVA, PE, PP 보드 등 뒷판의 형태를 유지하는 자재.
- 파이핑 (Piping/Welting): 뒷판과 옆판 결합 부위의 내구성을 높이는 마감재.
- 바택 (Bar-tack): 하중 집중 부위의 국부적 보강 봉제 기법.
