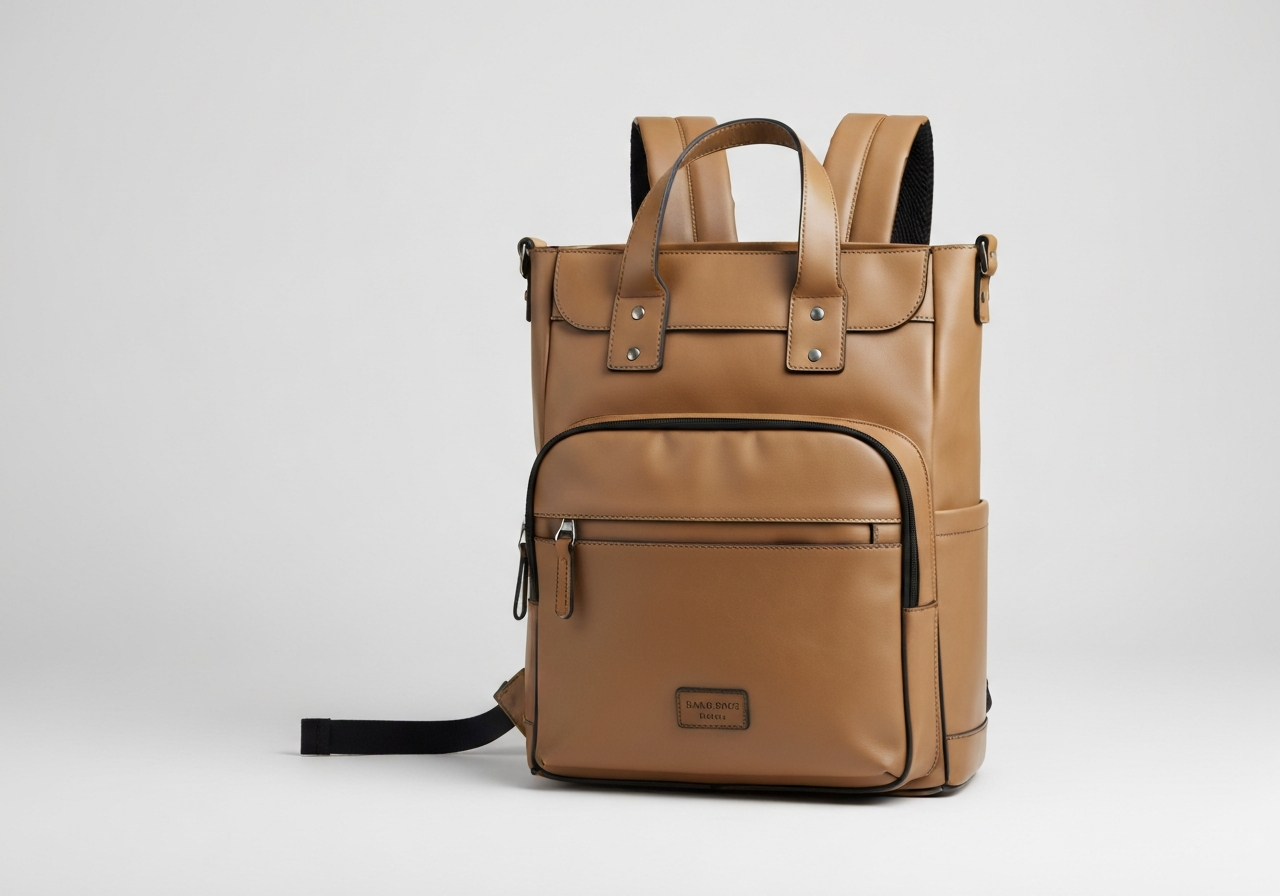

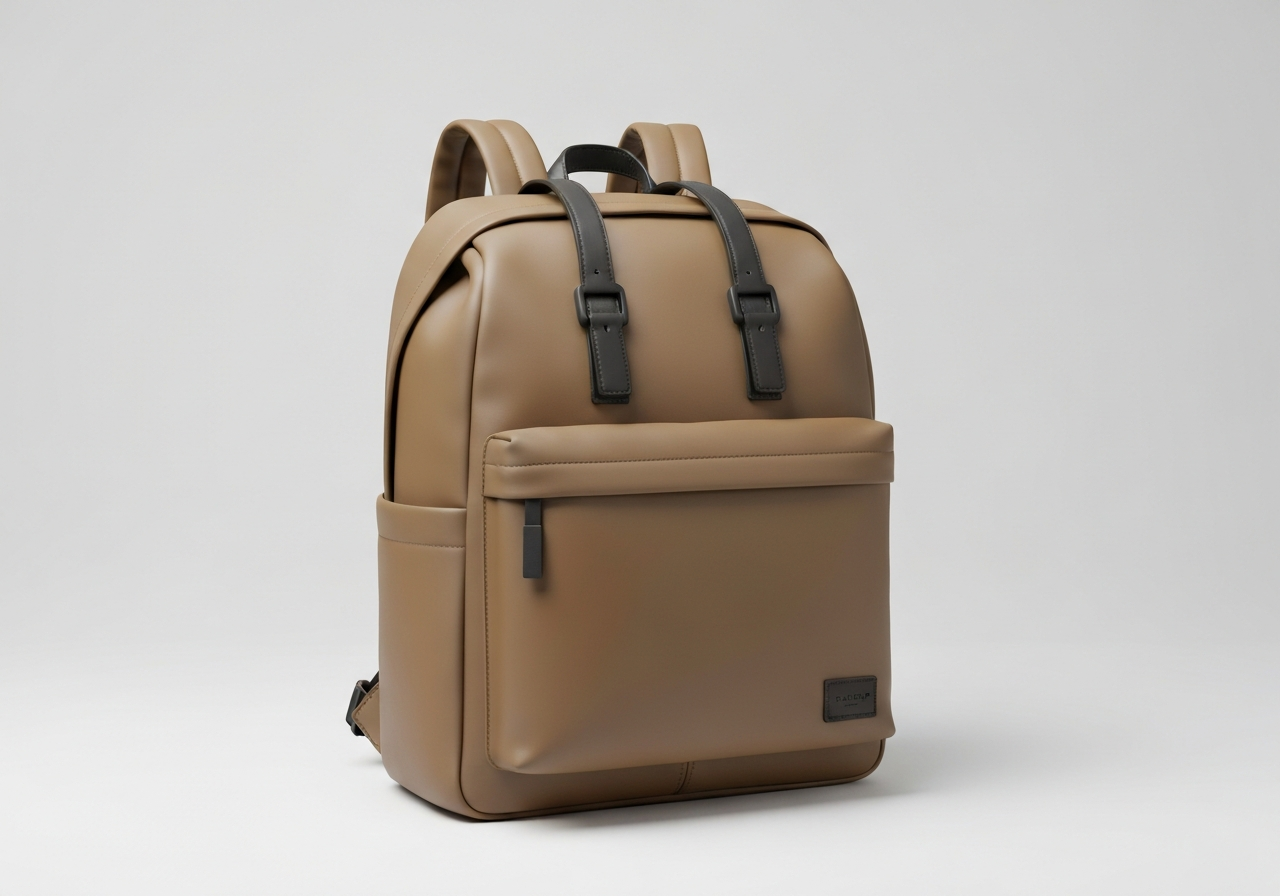

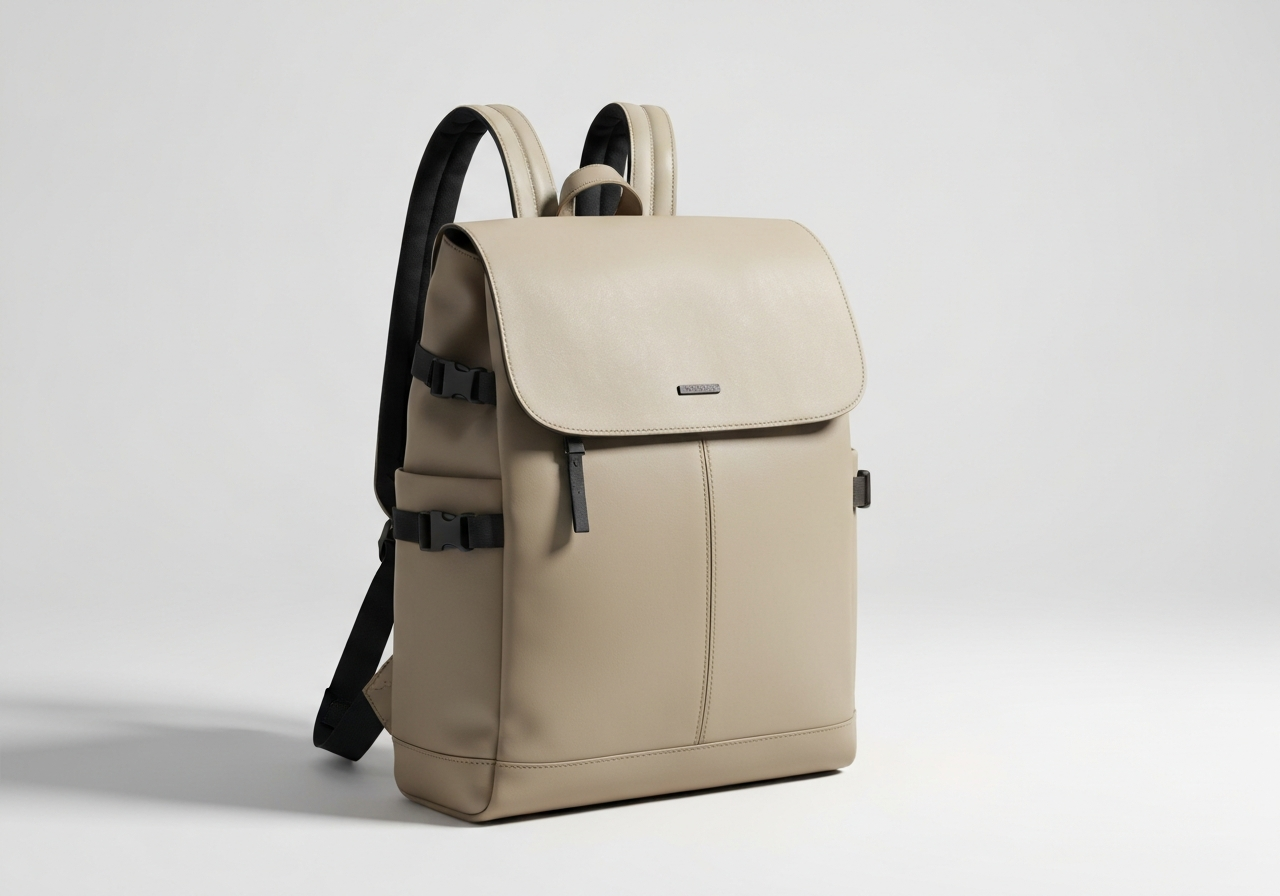

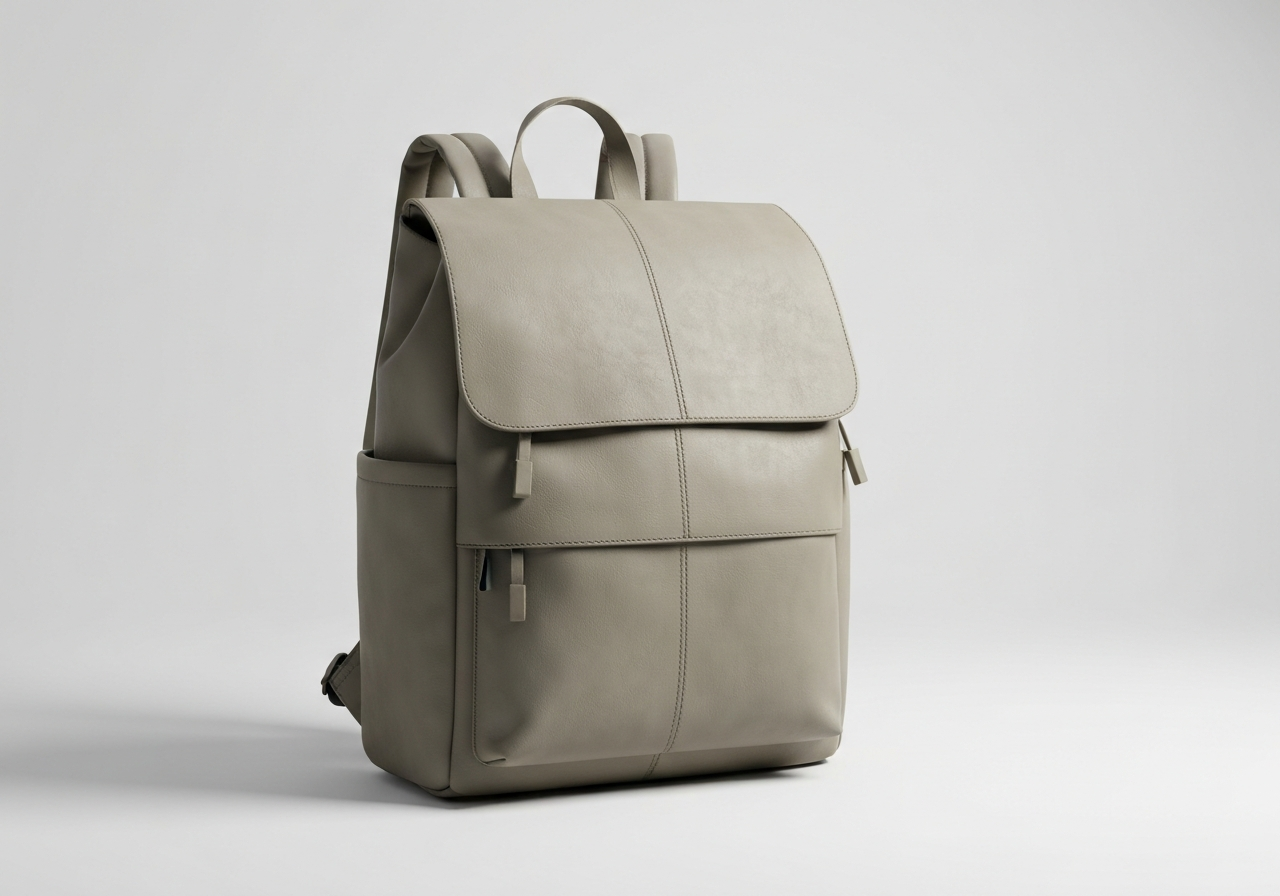

백팩 (Backpack / ba lô / リュック / 双肩包)
¶ 정의 및 기계적 작동 원리
백팩은 양 어깨에 스트랩을 걸어 하중을 등 부위에 밀착시켜 운반하는 가방의 총칭이다. 인체공학적으로 하중을 어깨(Shoulder), 등(Back), 골반(Pelvis)으로 분산시켜 장시간 휴대 시 피로도를 최소화하는 구조를 가진다.
기술적으로 백팩 제조는 '응력 분산(Stress Distribution)'과 '구조적 무결성(Structural Integrity)' 확보를 최우선으로 한다. 본체(Body), 어깨끈(Shoulder Strap), 등판(Back Panel), 바닥면(Bottom)의 결합 시, 하중이 집중되는 스트랩 연결부와 웨빙(Webbing) 접합부에는 반드시 ISO 4915 Class 304(지그재그) 또는 고밀도 컴퓨터 바택(Bartack) 보강 봉제가 수행되어야 한다. 주 봉제선은 ISO 4915 Class 301(본봉) 스티치를 기본으로 하며, 내부 시접은 바인딩(Binding, 현장 용어 '해리') 처리를 통해 마감한다. 아웃도어, 군사, 일상용 등 목적에 따라 나일론 600D 이상의 고밀도 원단과 특수 부자재가 사용되며, 봉제 시 바늘 마찰열 제어와 실의 인장 강도 최적화가 필수적이다.
백팩의 기계적 작동 원리는 '삼각 지지 구조'에 기반한다. 어깨끈 상단의 로드 리프터(Load Lifter), 가슴 스트랩(Sternum Strap), 그리고 힙벨트(Hip Belt)가 유기적으로 결합하여 가방의 무게 중심을 사용자의 척추에 밀착시킨다. 봉제 측면에서는 이러한 인장력을 견디기 위해 단순 합봉이 아닌, 원단을 겹쳐 박는 '랩 심(Lap Seam)'이나 '바인딩 합봉' 기법이 동원된다. 특히 하중이 수직으로 작용하는 어깨끈 부착 부위는 원단 내부에 하이파론(Hypalon)이나 고밀도 타포린을 보강재로 삽입하여 인치당 인장 강도를 극대화한다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 (ISO 4915) | Class 301 (Lockstitch), Class 304 (Zigzag), Class 401 (Chainstitch), Class 504 (Overlock) | 본 문서에서 ISO 4915는 가방 종류가 아닌 스티치 구조 규격으로 참조됨 |
| 기계 유형 | 상하복합이송기 (Unison Feed), 실린더 베드 (Cylinder Bed), 컴퓨터 바택기 (Bartack), 자동 패턴 봉제기 | 후물용(Heavy Duty) 장비 필수 |
| 주요 모델 | Juki DNU-1541-7, Juki DSC-245U, Brother KE-430FS, Mitsubishi LU2-4400, Durkopp Adler 669 | 산업용 표준 및 프리미엄 모델 (사절 및 유니존 피드 사양) |
| 바늘 시스템 | DP×17 (18#~23# / R, SPI, SES point), DP×5 (14#~16#), DB×1 (9#~11#) | 원단 두께 및 코팅 여부에 따라 선택 |
| 일반 SPI | 7~10 SPI (본체 합봉), 10~12 SPI (안감 및 소품), 6~8 SPI (극후물 웨빙) | 인치당 땀수 (Stitches Per Inch), 1.0 SPI는 특수 장식 외 사용 불가 |
| 실 구성 (Thread) | 바늘실: Nylon Bonded 20s/3 or 30s/3, 밑실: Nylon 20s/3 or 30s/3 | 고강력 나일론사(Bonded Nylon) 권장 |
| 최대 봉제 속도 | 2,000~2,500 spm (DNU-1541-7), 3,200 spm (KE-430FS) | 소재 두께 및 작업 숙련도에 따라 조절 |
| 적합 원단 | Nylon 600D~1680D, Cordura, Polyester Canvas, PVC Coated Fabric, X-Pac, Dyneema | 내마모성 및 파열 강도 중심 소재 |
| 실 장력 (Towa Gauge) | 바늘실: 1.5~2.5N, 밑실(보빈): 0.4~0.6N | 고강도 나일론사 20수 기준 표준 설정값 |
| 노루발 상승 높이 | 기본 9mm (무릎 리프터 사용 시 최대 16mm) | 단차 구간(Atsumi) 통과 능력 결정 요소 |
| 바늘 정지 위치 | 하사점(Down Position) 설정 필수 | 곡선 봉제 시 피벗(Pivot) 동작 정확성 확보 |
¶ 적용 분야 및 산업별 특성
¶ 3.1. 의류 및 테크웨어 (Apparel & Techwear)
- 아웃도어 자켓 결합: 백팩 착용 시 어깨끈과의 마찰로 인한 원단 손상을 방지하기 위해 어깨선(Shoulder Seam)을 앞쪽으로 이동시킨 '심 디스플레이스먼트(Seam Displacement)' 설계를 적용한다. 이는 의류의 봉제선이 백팩의 하중 압박점에 놓이지 않게 하여 착용자의 통증을 줄이고 원단의 마모를 방지하는 고도의 설계 기법이다.
- 전술 베스트 (Tactical Vest): 후면에 백팩 유닛을 직접 결합할 수 있는 몰리(MOLLE) 시스템 웨빙을 부착한다. 이때 웨빙은 1인치(25.4mm) 간격으로 28~42바의 고밀도 바택으로 고정되어야 하며, 미군 표준 규격(Mil-Spec)에 따라 인장 강도가 검증되어야 한다.
- 트레일 러닝 베스트: 의류의 유연함과 백팩의 수납성을 결합하기 위해 플랫록(Flatlock) 스티치와 본봉 바인딩을 혼용하여 피부 마찰을 최소화한다. 초경량 스트레치 원단을 사용하므로 바늘 끝이 둥근 SES(Light Ball Point) 바늘을 사용하여 원단 조직의 손상을 방지한다.
¶ 3.2. 가방 및 잡화 (Bags & Accessories)
- 전문 등반용 백팩: 하중의 80% 이상을 골반으로 전달하는 힙벨트(Hip Belt) 구조에 15mm 이상의 고밀도 EVA 폼을 삽입한다. 이를 본체와 연결하기 위해 실린더 베드(Cylinder Bed) 장비를 이용한 입체 봉제를 수행한다. 특히 대용량 백팩의 경우 내부에 알루미늄 스테이(Stay)를 삽입하는 포켓을 봉제하며, 이 부위는 마찰에 강한 1680D 나일론 원단을 이중으로 덧댄다.
- 디지털/비즈니스 백팩: 내부 파티션에 극세사(Microfiber) 안감을 사용하며, 충격 흡수를 위해 샌드위치 구조의 폼 합봉 공정(SPI 10-12)이 추가된다. 외관의 정갈함을 위해 스티치가 겉으로 드러나지 않는 '인심(In-seam)' 봉제 후 뒤집는 공법을 주로 사용한다. 최근에는 노트북 수납부의 하단이 바닥에 닿지 않게 띄우는 '플로팅 포켓(Floating Pocket)' 구조가 필수적이며, 이를 위해 본체 측면 봉제 시 별도의 행잉 탭(Hanging Tab)을 삽입한다.
¶ 3.3. 특수 및 산업용 (Specialized Industrial)
- 군사용(Mil-Spec): 적외선 반사 방지(IRR) 처리가 된 웨빙과 실을 사용하며, 모든 봉제 끝단은 '도메(Backstitch)'를 3회 이상 반복하여 극한 환경에서의 풀림을 방지한다. 또한, 야간 투시경에 노출되지 않도록 저광택 나일론사를 사용하며, 모든 금속 부자재는 무광 전착 도장 처리가 된 것을 사용한다.
- 배달용 보온 가방: PVC 타포린 원단과 알루미늄 단열재를 합봉하기 위해 보행 노루발(Walking Foot)의 압력을 극대화하고, 바늘 열을 식히기 위한 냉각 장치(Needle Cooler)를 운용한다. 대형 사이즈로 인해 일반 본봉기보다는 롱 암(Long Arm) 미싱을 사용하여 작업 공간을 확보한다.
- 의료용 구급 백팩: 내부가 완전히 개방되는 클램쉘(Clamshell) 구조를 가지며, 앰플이나 의료 기기를 고정하기 위한 탄성 밴드(Elastic Band) 봉제가 다량 포함된다. 혈액이나 오염물질 제거가 용이하도록 TPU 코팅 원단을 사용하며, 봉제선 최소화를 위해 고주파 웰딩(High-frequency Welding) 기법을 부분적으로 도입한다.
- 사진작가용 카메라 백팩: 고가의 렌즈와 바디를 보호하기 위해 내부 전체에 벨크로(Velcro) 호환 원단을 봉제한다. 파티션의 위치를 자유롭게 변경할 수 있도록 격자 구조의 보강 봉제가 들어가며, 외부 충격으로부터 장비를 보호하기 위해 하드 쉘(Hard Shell)과 원단을 결합하는 특수 봉제 공정이 포함된다.
¶ 주요 결함 분석 및 기술적 해결 방안
- Skipped Stitch (땀뜀): 원단, 폼, 웨빙이 겹치는 극후물 구간에서 바늘 굴곡(Needle Deflection) 발생.
- 해결: DP×17 등 강성이 높은 바늘로 교체하고, 바늘과 가마(Hook)의 타이밍을 미세 조정(Needle bar height adjustment)하며, 바늘 받침(Needle Guard)을 점검함. 특히 가마와 바늘 사이의 간극을 0.05mm로 정밀 세팅한다.
- Seam Puckering (심 퍼커링): 얇은 안감(Lining) 봉제 시 실의 장력이 너무 강하거나 이송 불균형 발생.
- 해결: 밑실 장력을 낮추고, 이송 톱니(Feed Dog)의 높이를 하향 조정하며, 상하동시이송 기능을 최적화함. 보빈 케이스의 판스프링 장력을 Towa 게이지 기준 0.3N까지 낮추는 것이 효과적이다.
- Strap Pull-out (스트랩 이탈): 하중 집중 부위의 바택(Bartack) 침수 부족 또는 위치 이탈로 인한 파손.
- 해결: 바택 침수를 42바 이상으로 설정하고, 전용 지그(Jig) 또는 템플릿(Template)을 사용하여 정확한 위치에 보강 봉제 수행. 스트랩 내부에 '박스-엑스(Box-X)' 스티치를 선행한 후 그 위에 바택을 치는 이중 보강법을 권장한다.
- Zipper Wavy (지퍼 우는 현상): 지퍼 테이프와 본체 원단의 이송 속도 차이로 인한 물결 현상.
- 해결: 상하복합이송(Unison Feed) 장비의 노루발 압력을 최적화하고, 지퍼 전용 노루발을 사용하여 균일한 압력을 전달함. 지퍼 부착 전 테이프에 미세한 텐션을 주어 원단과 동기화시킨다.
- Needle Cut (원단 손상): 고밀도 코팅 나일론 원단에 굵은 바늘 사용 시 조직 파괴 및 코팅 박리.
- 해결: 볼 포인트(Ball Point) 바늘 또는 테플론 코팅 바늘을 사용하고, 원단 두께에 맞는 최소 구경의 바늘을 선택함. 바늘 마찰열이 150도 이상 올라갈 경우 코팅이 녹으므로 냉각 에어 분사 장치를 설치한다.
¶ 품질 검사 기준 (QC Standard)
- 하중 테스트 (Static/Dynamic Load Test): 설계된 최대 수용 중량의 1.5배를 적재한 후 24시간 정적 유지 및 1,000회 이상의 동적 흔들림 테스트를 통해 봉제선 파손 여부 확인 (AQL 1.0 적용). 특히 어깨끈 상단 부착부의 실 풀림이나 원단 찢어짐을 집중 검사한다.
- SPI 일관성 검사: 직선 구간뿐만 아니라 곡선(Corner) 및 단차 구간에서 SPI가 일정하게 유지되는지 확인. 허용 오차는 설정값의 ±1 SPI 이내. 1인치당 땀수가 부족할 경우 인장 강도가 급격히 저하되므로 전수 검사가 원칙이다.
- 대칭성 측정 (Symmetry): 좌우 어깨끈의 부착 높이, 각도, 포켓의 수평 상태를 계측기로 측정. 허용 오차 ±3mm 이내. 대칭이 맞지 않을 경우 하중이 한쪽 어깨로 쏠려 사용자 부상을 유발할 수 있다.
- 바인딩 마감 상태 (Binding Quality): 내부 시접의 바인딩(해리)이 원단을 완전히 감싸고 있는지, 끝부분의 도메(Backstitch) 처리가 확실하여 풀림 가능성이 없는지 육안 및 당김 검사. 바인딩 테이프의 접힘 폭이 일정해야 한다.
- 부자재 작동성: 지퍼의 슬라이딩 부드러움, 버클의 체결 강도(Pull-test), 웨빙의 끝부분 열처리(Heat-cut) 상태 확인. 버클은 영하 20도 환경에서도 파손되지 않는 내한성 테스트를 통과해야 한다.
- 방수 성능 테스트 (Water Resistance): 방수 모델의 경우, 심 실링(Seam Sealing) 부위에 수압 테스트(Hydrostatic Head Test)를 실시하여 누수 여부 확인 (최소 1,500mm 이상 권장). 테이프의 박리 여부를 60도 온수에서 24시간 침지 후 재검사한다.
¶ 현장 은어 및 국가별 용어 매칭
| 구분 | 용어 | 로마자/원어 | 비고 |
|---|---|---|---|
| 한국어 (KR) | 해리 | Haeri | 바인딩(Binding) 처리를 의미하는 일본어 유래어 |
| 한국어 (KR) | 도메 | Dome | 되박음질(Backstitch) 또는 바택 보강 |
| 한국어 (KR) | 오시 | Osi | 스티치 노출 봉제 (Topstitching) |
| 한국어 (KR) | 아츠미 | Atsumi | 원단의 두께나 단차 구간을 의미 |
| 일본어 (JP) | マチ | Machi | 가방의 옆면 또는 바닥면의 폭(Gusset) |
| 일본어 (JP) | 仕上げ | Shiage | 최종 마무리 공정 및 검사(Finishing) |
| 베트남어 (VN) | Viền | Vien | 바인딩(Binding) 공정 |
| 베트남어 (VN) | Đánh bọ | Danh bo | 바택(Bartack) 작업 |
| 베트남어 (VN) | May mí | May mi | 엣지 스티치 (Edge Stitching) |
| 중국어 (CN) | 包边 | Baobian | 바인딩(Binding) 처리 |
| 중국어 (CN) | 打枣 | Dazao | 바택(Bartack) 보강 작업 |
| 중국어 (CN) | 埋袋 | Maidai | 가방 본체 합봉 공정 |
¶ 장비 세팅 및 유지보수 가이드
- 장력 설정 (Tension Control): 나일론 20수/3합 실 사용 시, 일반 의류용보다 강한 장력이 필요함. 보빈 케이스의 장력을 0.4N~0.6N 수준으로 설정하여 스티치 결절(Knot)이 원단 중간에 위치하도록 조정. 윗실 장력은 Towa 게이지 기준 2.0N 내외에서 원단 두께에 따라 가감한다.
- 노루발 압력 (Presser Foot Pressure): 600D 이상의 후물 원단 봉제 시 노루발 압력을 높여 원단이 뜨지 않게 하되, 에어 메쉬 소재 구간에서는 자국 방지를 위해 압력을 일시적으로 완화. 압력 스프링의 길이를 측정하여 라인별로 데이터화한다.
- 이송 조정 (Feed Timing): 등판의 두꺼운 폼(Foam) 삽입 부위 통과 시, 보행 노루발(Walking Foot)의 교차 상승 높이를 5mm 이상으로 설정하여 단차 극복 성능 향상. 이송 톱니의 각도를 약간 뒤로 기울이면 원단 밀림 현상을 방지할 수 있다.
- 바늘 선택 (Needle Selection): 일반 합봉에는 DP×17 21#~23#를 권장하며, 방수 코팅 원단은 마찰열로 인한 실 끊어짐 방지를 위해 테플론 코팅 바늘 사용 권장. 바늘 끝의 형상은 원단 조직을 가르지 않고 밀어내는 SPI(Slim Sharp Point)가 백팩 봉제에 가장 적합하다.
- 가마(Hook) 관리: 대용량 가마(Large Hook)를 사용하여 밑실 교체 빈도를 줄이고, 고속 회전 시 발생하는 열을 억제하기 위해 가마 오일량을 정밀 제어. 주 1회 가마 타이밍 및 바늘과의 간극(0.05mm~0.1mm) 점검 필수. 가마 내부에 쌓인 나일론 먼지는 매일 에어건으로 제거해야 한다.
¶ 공정 흐름도 (Process Flowchart)
graph TD
A[원단 및 부자재 입고 검수] --> B[정밀 재단 및 열처리/Edge Singeing]
B --> C[소조립: 어깨끈 제작 및 내부 폼 삽입]
C --> D[어깨끈 보강: 고밀도 바택 42바 타격]
D --> E[앞판 조립: 포켓 및 지퍼 테이프 부착]
E --> F[등판 조립: 에어메쉬 및 프레임 삽입 봉제]
F --> G[본체 합봉: Unison Feed 장비 활용 입체 봉제]
G --> H[내부 시접 바인딩 마감: Haeri 공정]
H --> I[하중 집중 부위 최종 보강 바택]
I --> J[시아게: 실밥 제거 및 오염 세척]
J --> K[최종 QC: 하중/대칭성/작동성 테스트]
K --> L[완제품 포장 및 출하]
¶ 국가별 생산 실무 및 소재별 특이사항
¶ 9.1. 국가별 특성
- 한국 (Korea): 다품종 소량 생산 및 고난도 샘플 제작에 최적화. 숙련공의 감각에 의존한 정밀 '해리' 마감과 입체 봉제 기술이 뛰어남. 특히 미싱 노루발을 직접 깎아 사용하는 등 현장 커스텀 기술이 발달해 있어, 복잡한 곡선 구조의 백팩 생산에 강점이 있다.
- 베트남 (Vietnam): 글로벌 브랜드의 주력 생산 기지로, ISO 표준 가이드라인 준수율이 매우 높음. 모든 공정에 지그(Jig)를 사용하여 작업자별 편차를 최소화하며, 컴퓨터 바택기의 데이터 관리가 철저함. 대규모 라인업을 통한 대량 생산 효율성이 세계 최고 수준이다.
- 중국 (China): 원부자재 수급의 수직 계열화로 원가 경쟁력이 높음. 자동화 설비(자동 지퍼 부착기, 자동 포켓 웰팅기) 도입 속도가 가장 빠르며, 대량 생산 시의 균일도가 우수함. 최근에는 인건비 상승으로 인해 로봇 팔을 이용한 자동 봉제 시스템을 백팩 생산 라인에 도입하고 있다.
¶ 9.2. 소재별 봉제 주의사항
- Cordura (코듀라): 내마모성이 강해 바늘 끝이 빨리 마모됨. 2시간 작업마다 바늘 끝 상태 확인 필수. 마모된 바늘은 원단 올을 튀게 하여 외관 불량을 유발한다.
- TPU/PVC Coated Fabric: 원단끼리 달라붙는 성질이 있어 테플론 노루발(Teflon Foot) 사용이 필수적이며, 바늘 구멍을 통한 누수 방지를 위해 SPI를 6~7로 넓게 설정. 봉제 시 실리콘 오일을 실에 도포하여 마찰을 줄인다.
- Air Mesh (에어 메쉬): 쿠션감으로 인해 이송 시 밀림 현상이 심함. 상하복합이송 장비에서 노루발 압력을 낮추고 이송 톱니의 높이를 미세하게 상향 조정. 메쉬 구멍에 바늘이 걸리지 않도록 굵은 바늘보다는 강성이 높은 19# 정도의 바늘을 사용한다.
- X-Pac / Dyneema: 초고강도 경량 소재로, 일반 바늘 사용 시 원단 층 분리(Delamination) 위험이 있음. 매우 날카로운 Microtex 바늘 사용 권장. 실의 장력이 조금만 강해도 원단이 울기 때문에 정밀한 장력 조절이 필수적이다.
¶ 실전 트러블슈팅 노하우
- 현장 증상: 단차 구간(아츠미)에서 실 끊어짐
- 원인: 노루발이 급격히 상승하면서 윗실의 공급 경로가 순간적으로 좁아지거나 가마 타이밍이 어긋남.
- 조치: Juki DNU-1541-7 모델 기준, 상하 노루발의 교차 상승량을 다이얼로 6mm 이상 상향 조정한다. 또한 바늘 판(Needle Plate)의 구멍 크기를 바늘 번수보다 0.5mm 큰 것으로 교체하여 실의 여유 공간을 확보한다.
- 현장 증상: 바택 봉제 시 밑실 뭉침(Bird Nesting)
- 원인: 사절 후 잔사 길이가 너무 짧거나, 와이퍼(Wiper) 작동 불량으로 실이 가마 안으로 빨려 들어감.
- 조치: Brother KE-430FS의 파라미터 설정에서 사절 후 잔사 길이를 2mm 늘리고, 텐션 릴리즈(Tension Release) 타이밍을 늦춘다.
- 현장 증상: 뒤집기 공정 후 모서리 각이 살지 않음
- 원인: 시접(Seam Allowance) 분량이 너무 많거나, 코너 부위 가위집(Notch) 부족.
- 조치: 코너 부위 시접을 3mm까지 쳐내고, 뒤집기 전 전용 헤라를 사용하여 내부에서 각을 잡아준다. 필요 시 코너 부위에만 얇은 보강재를 덧대어 형태를 유지한다.
¶ 대체 기법 및 소재와의 비교
| 기법/소재 | 특징 | 백팩 적용 시 장단점 |
|---|---|---|
| 전통적 봉제 (Sewing) | 실과 바늘을 이용한 결합 | 장점: 수리 용이, 높은 유연성 / 단점: 바늘 구멍으로 인한 누수 위험 |
| 고주파 웰딩 (HF Welding) | 열과 압력으로 원단 융착 | 장점: 완전 방수, 깔끔한 외관 / 단점: TPU/PVC 소재로 제한, 설비 비용 고가 |
| 레이저 컷팅 (Laser Cutting) | 레이저를 이용한 정밀 재단 | 장점: 단면 올 풀림 방지, 복잡한 패턴 가능 / 단점: 절단면의 탄 냄새 및 변색 가능성 |
| 심 테이핑 (Seam Taping) | 봉제선 위에 방수 테이프 부착 | 장점: 방수 성능 극대화 / 단점: 세탁 및 노후화 시 테이프 박리 위험 |
¶ 관련 항목 (Related Terms)
- 웨빙 (Webbing): 나일론이나 폴리에스터로 직조된 고강도 띠로, 어깨끈 및 조절 스트랩의 핵심 자재.
- 바택 (Bartack): ISO 4915 Class 304 스티치를 활용하여 좁은 면적에 고밀도 봉제를 수행, 인장 강도를 극대화하는 기법.
- 심 실링 (Seam Sealing): 방수 백팩 제작 시 봉제선 구멍을 통한 누수를 방지하기 위해 열가압 테이프를 부착하는 공정.
- 코듀라 (Cordura): INVISTA사의 고기능성 나일론 원단으로, 일반 나일론 대비 내마모성과 인장 강도가 월등히 높음.
- YKK RC Zipper: 백팩의 내구성을 결정짓는 핵심 부자재로, 가방 전용으로 설계된 Racquet Coil 지퍼.
- 우진플라스틱 (Woojin Plastic): 글로벌 표준으로 사용되는 고강도 버클 및 플라스틱 부자재 브랜드.
- 하이파론 (Hypalon): 합성 고무 소재로, 내구성이 극도로 필요한 부위의 보강재나 레이저 컷팅 몰리 시스템에 사용됨.
