바닥징 (Bag Feet / chân đáy / 底鋲)
¶ 개요

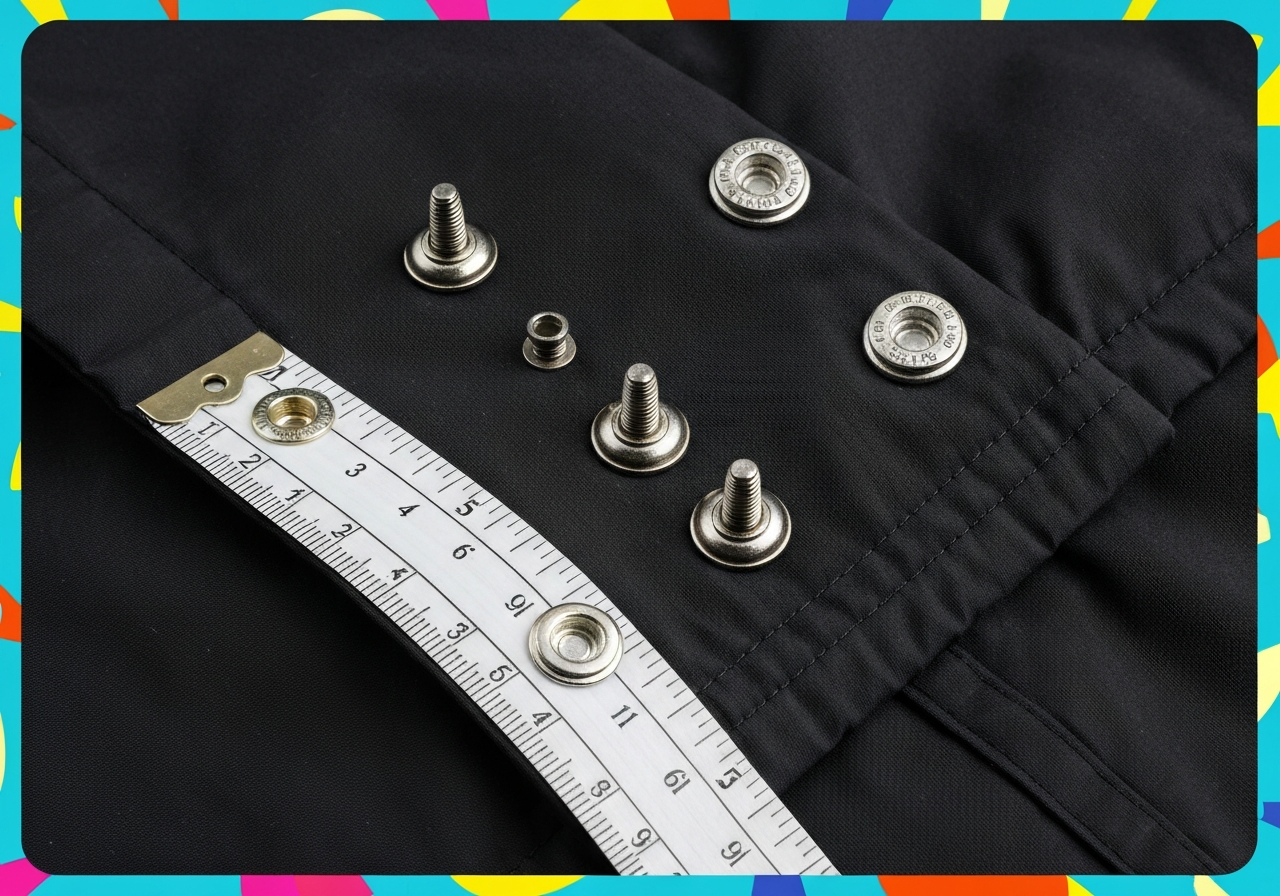

바닥징(Bag Feet)은 가방의 하단 패널(Bottom Panel)에 부착되는 금속 또는 수지 소재의 하드웨어 부자재입니다. 가방을 지면에 놓았을 때 본체 원단이나 가죽이 직접 닿아 발생하는 마모, 오염, 수분 침투를 방지하는 물리적 보호 기능을 수행합니다. 또한 가방의 하중을 지지하여 구조적 형태를 유지하고, 제품의 심미적 완성도를 높이는 장식적 요소로도 중요하게 다뤄집니다. 산업 현장에서는 형태에 따라 돔형(Dome), 원뿔형(Cone), 평면형(Flat) 등으로 구분하며, 부착 방식에 따라 할주징(Split-prong), 스크류형(Screw-in), 리벳형(Rivet)으로 분류합니다.
바닥징의 물리적 메커니즘은 '지상고(Ground Clearance) 확보'와 '응력 분산'에 있습니다. 가방이 지면과 닿는 면적을 최소화하여 마찰 계수를 줄이고, 가방 내부의 무게가 하단 패널 전체에 가해질 때 이를 4~5개의 지점으로 집중시켜 구조적 변형을 억제합니다. 대체 기법으로는 바닥면에 가죽을 한 겹 더 덧대는 '패치 보강(Reinforcement Patch)'이나 고무 파이핑(Piping) 처리가 있으나, 바닥징은 교체가 용이하고(스크류형의 경우) 오염원으로부터 본체를 완전히 격리할 수 있다는 점에서 기술적 우위에 있습니다. 특히 하이엔드 가죽 잡화에서는 가죽의 은면(Grain) 손상을 막기 위한 필수 공정으로 간주되며, 산업용 가방에서는 내구성을 결정짓는 핵심 설계 요소로 평가받습니다.
¶ 정의 및 상세 분류
바닥징은 단순한 장식물이 아닌 가방의 내구성을 결정짓는 핵심 부품입니다.
- 물리적·기계적 작동 원리: 바닥징은 가방 하단판(Bottom Board)과 외부 원단 사이를 관통하여 결합됩니다. 이때 바닥징의 헤드(Head)는 외부 압력을 견디는 지지대 역할을 하며, 내부의 와셔(Washer)나 보강재는 인장력을 분산시켜 원단이 찢어지는 '펀칭 현상'을 방지합니다. 금속의 경도와 보강재의 탄성이 상호작용하여 가방이 비어있을 때나 가득 찼을 때 모두 일정한 형태를 유지하게 합니다.
- 유사 기법과의 차이: 바닥징은 '점(Point)' 지지 방식인 반면, 고무 바닥판(Rubber Bottom Sheet)은 '면(Surface)' 지지 방식입니다. 바닥징은 디자인의 유연성이 높고 무게가 가벼워 고급 핸드백에 유리하지만, 극한의 마찰이 발생하는 공구 가방이나 군용 배낭에서는 면 지지 방식인 고무판이나 TPU 사출판이 더 선호되기도 합니다.
- 역사적 배경: 19세기 증기선과 기차 여행이 활발해지면서 대형 트렁크(Trunk)를 거친 바닥에 놓아야 했던 환경에서 유래했습니다. 초기에는 철제 못이나 두꺼운 가죽 징을 박아 사용했으나, 20세기 중반 이후 다이캐스팅(Die-casting) 기술의 발전으로 현재의 황동 및 아연 합금 형태로 진화했습니다.
-
국가별 현장 인식 차이:
- 한국: '뵤' 또는 '징'으로 불리며, 도금의 균일도와 수평 상태(Rocking)에 매우 민감합니다. 주로 명품 OEM 경험이 풍부하여 정밀한 수작업 세팅을 선호합니다.
- 베트남: 대량 생산 기지로서 자동 부착기(Automatic Attaching Machine) 사용률이 높습니다. 공정 효율을 위해 할주징(Split-prong) 방식을 선호하며, 리드 타임 단축을 위한 지그(Jig) 설계 능력이 뛰어납니다.
- 중국: 광동성(Guangdong) 일대의 부자재 시장을 중심으로 가장 다양한 금형을 보유하고 있습니다. 원가 절감을 위해 아연 합금(Zinc Alloy) 비중이 높으며, PVD 코팅 등 최신 표면 처리 기술 도입이 빠릅니다.
-
할주징 (Split-prong Type): 두 개의 다리(Prong)를 보강재와 원단 사이로 관통시킨 후 안쪽에서 구부려 고정하는 방식. 대량 생산에 적합하며 가볍습니다.
- 스크류형 (Screw-in Type): 나사산을 이용해 체결하는 방식으로, 주로 고가의 가죽 잡화나 하이엔드 브랜드에서 사용됩니다. 결합력이 강하지만 진동에 의한 풀림 방지 처리가 필요합니다.
- 리벳형 (Rivet Type): 전용 프레스 기계를 사용하여 영구적으로 압착하는 방식입니다. 가장 강력한 고정력을 제공하며 산업용 케이스나 여행용 트렁크에 주로 사용됩니다.
¶ 기술 사양표
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 부자재 분류 | Trims & Accessories (금속/수지 부자재) | 하드웨어 범주 |
| ISO 4915 스티치 | 해당 없음 (기계적 결합 방식) | 주변 봉제는 301 본봉 사용 |
| 설치 장비 | 핸드 프레스, 공압 프레스(Pneumatic), 자동 부착기 | 압력 0.4~0.6 MPa 권장 |
| 주요 장비 모델 | Morito M-200, YKK Universal Attaching Machine, KAN-M70 | 산업용 표준 모델 |
| 바늘 시스템/번수 | DPx17 22#~24# (하단 패널 합봉 시) | 두꺼운 보강재 관통용 |
| 봉제 속도/SPI | 1,500~2,000 RPM / 6~10 SPI | 하단판 조립 기준 |
| 주요 소재 | Brass(황동), Zinc Alloy(아연 합금), Stainless Steel, ABS, TPU | 황동(C2680/C3604) 선호 |
| 직경 범위 | 6mm, 8mm, 10mm, 12mm, 15mm (표준 규격) | 커스텀 사이즈 제작 가능 |
| 도금/코팅 | Nickel, Gold, Antique Brass, Gunmetal, PVD Coating | 도금 두께 0.1~0.3μm 이상 |
| 환경 규제 | REACH, CPSIA 준수 (Lead-free, Nickel-free 권장) | 아조 염료 및 중금속 제한 |
| 보강재 요구사항 | 1.5mm 이상의 Texon, LB(Leather Board), 또는 하드 보드 필수 | 밀도 0.9g/cm³ 이상 권장 |
| 인장 강도 | 최소 90N (약 9.18kgf) 이상 유지 | ISO 13934-1 준용 가능 |
¶ 적용 분야 및 설계 고려사항
바닥징은 제품의 용도와 하중에 따라 적용 위치와 방식이 달라집니다.

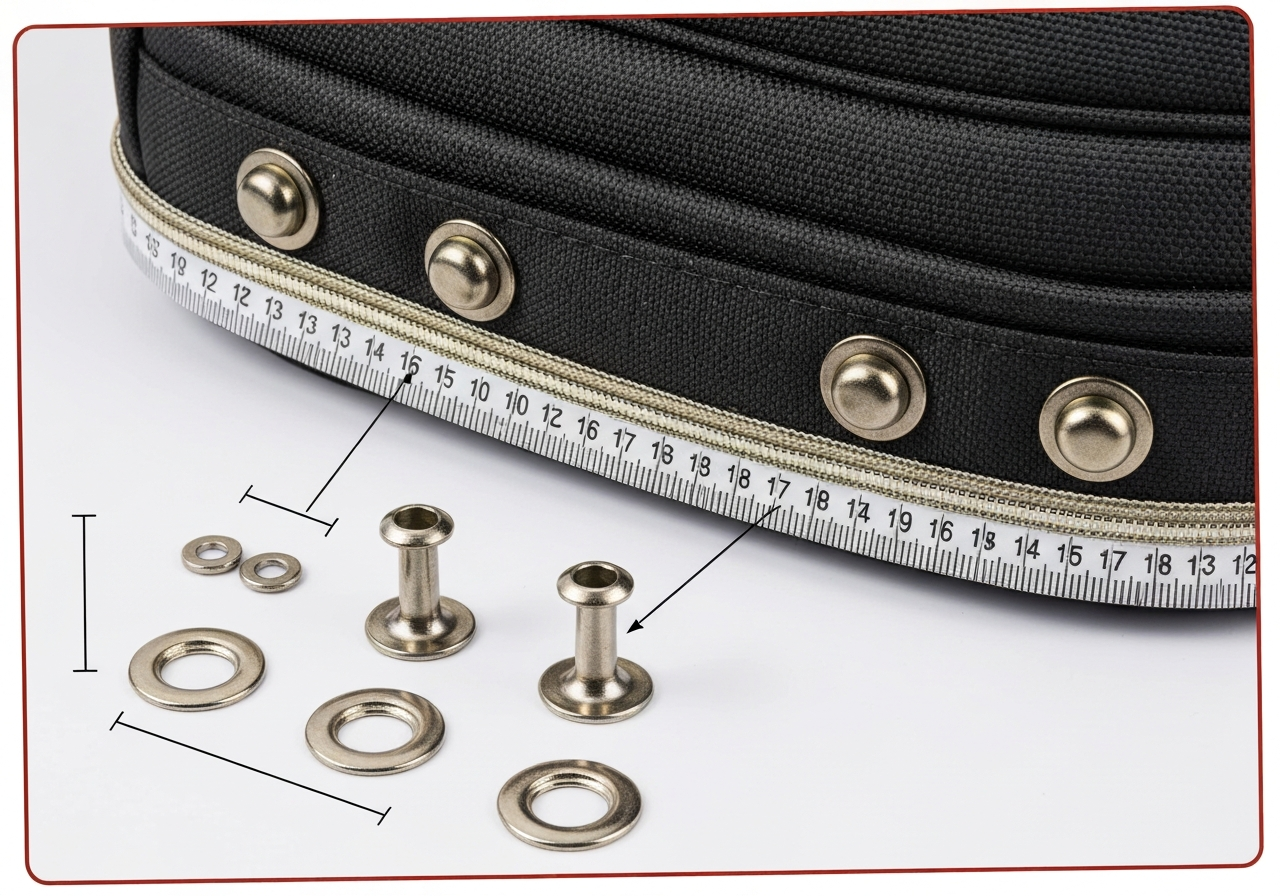

- 럭셔리 핸드백 및 토트백: 가죽 마모 방지 및 고급스러운 외관 구현을 위해 하단 4~5개 지점에 배치합니다. 주로 황동(Brass) 소재의 스크류형이나 할주징을 사용하며, 가방의 모서리(Corner) 곡률에 맞춰 배치하여 바닥면 전체가 지면에서 약 5~10mm 부상하도록 설계합니다.
- 비즈니스 서류 가방 (Briefcase): 직립(Self-standing) 안정성을 확보하여 가방이 쓰러지는 것을 방지합니다. 내부 노트북 등 정밀 기기 보호를 위해 충격 흡수용 와셔를 병행 사용하며, 바닥판(Bottom Board)의 강성을 높여 징이 안쪽으로 함몰되지 않게 처리합니다.
- 여행용 더플백 및 캐리어: 고중량을 견디기 위해 대형 사이즈(15mm 이상)의 리벳형 바닥징을 적용합니다. 하중이 20kg 이상일 경우, 금속 징 내부에 강철 심지를 보강하거나 나일론 수지(PA66) 소재를 사용하여 파손을 방지합니다.
- 악기 및 정밀기기 케이스: 외부 충격으로부터 내부 기기를 보호하기 위한 완충 및 절연 목적으로 고무/수지 소재를 사용합니다. 이때는 진동 감쇄를 위해 경도(Shore A) 60~70 수준의 고무 징이 적용됩니다.
- 군용 및 아웃도어 배낭: 거친 지면 환경에서 바닥면 천공(Puncture) 방지를 위해 사용됩니다. 일반적인 금속 징보다는 내마모성이 강한 하이팔론(Hypalon) 소재의 패치와 결합된 형태가 많으며, SPI 7~8 수준의 굵은 실(20/3)로 주변을 보강 봉제합니다.
- 스포츠 가방 (Gym Bag): 습한 탈의실 바닥 등에 놓이는 특성을 고려하여 부식에 강한 스테인리스 스틸(SUS304)이나 플라스틱 소재를 적용하며, 배수를 위해 구멍이 뚫린 아일렛 겸용 바닥징을 사용하기도 합니다.
¶ 주요 결함 및 정밀 분석
- 징 흔들림 및 회전 (Loose/Rotating Feet)
- 원인: 보강재 두께가 징의 다리 길이에 비해 얇거나 프레스 압력이 불충분함.
- 해결: 적정 두께의 보강재(Salpa 등)를 추가 삽입하고, 프레스의 스트로크(Stroke)를 재설정하여 밀착력을 높임. 현장에서는 와셔(Washer)를 한 장 더 추가하는 방식으로 즉각 조치함.
- 원단 손상 및 씹힘 (Fabric Damage)
- 원인: 몰드(Die)의 수평이 맞지 않거나, 징의 가장자리가 날카로워 과도한 압력 시 원단을 절단함.
- 해결: 상하 몰드의 정밀 정렬(Alignment)을 실시하고, 원단 보호용 우레탄 패드를 몰드에 부착. 징 설계 시 R값(곡률)을 0.5mm 이상 확보.
- 도금 박리 및 변색 (Plating Peeling/Tarnish)
- 원인: 부착 시 금속 몰드와의 마찰로 인한 스크래치 또는 저가형 전해 도금 사용.
- 해결: 전착 도금(Electrophoretic Coating) 제품을 사용하고, 부착 시 비닐 캡을 씌워 작업하거나 고무 몰드 사용. 염수 분무 시험 데이터 확인 필수.
- 위치 불균형 (Asymmetry)
- 원인: 수작업 마킹 오류 또는 타공 지그(Jig)의 마모.
- 해결: 레이저 가이드 마킹기 도입 또는 아크릴/금속제 전용 타공 지그를 사용하여 오차 범위 ±0.5mm 이내 관리.
- 스크류 풀림 (Screw Loosening)
- 원인: 사용 중 발생하는 진동 및 가죽의 수축/팽창으로 인한 체결력 약화.
- 해결: 조립 시 나사산에 중강도 나사 고정제(Loctite 242 등)를 도포하여 체결. 생산 라인에서는 토크 렌치를 사용하여 체결력 수치화(통상 0.5~0.8 N·m).
- 다리 파손 (Prong Breakage)
- 원인: 재질의 경화(Brittleness) 또는 반복적인 재작업으로 인한 금속 피로.
- 해결: 연성이 확보된 황동(Brass) 소재를 선택하고, 1회 압착으로 공정을 완료하도록 숙련도 관리. 재작업 시 반드시 새 부품 사용.
- 이종 금속 부식 (Galvanic Corrosion)
- 원인: 알루미늄 보강재와 황동 징이 습한 환경에서 접촉하여 전위차 발생.
- 해결: 절연 와셔를 사용하거나 동일 계열 금속으로 부자재 통일.
¶ 품질 검사 및 국제 표준 (QC Standards)
- 인장 강도 테스트 (Pull Test): 부착된 바닥징에 수직 방향으로 90N(약 9kgf) 이상의 힘을 가했을 때 이탈이나 파손이 없어야 함. (ASTM D751 준용)
- 수평도 검사 (Rocking Test): 평평한 정반(Surface Plate) 위에 가방을 놓았을 때, 4개의 바닥징이 동시에 지면에 닿아 흔들림이 없는지 확인. 허용 오차 1.0mm 이내.
- 염수 분무 시험 (Salt Spray Test): 금속 부식 방지를 위해 5% 농도의 염수에서 24~48시간 노출 후 산화(녹) 발생 여부 확인. (ISO 9227 기준)
- 표면 조도 검사: 도금 표면의 기포, 흐름, 스크래치 여부를 30cm 거리에서 육안 검사. D65 표준 광원 아래에서 실시.
- 화학적 안전성: 아조 염료(Azo Dye), 니켈 용출량, 납 함유량이 국제 기준(REACH, RoHS) 이내인지 성분 분석표(SGS/ITS 리포트) 확인.
- 내마모성 테스트: 샌드페이퍼(H-18 휠 등)를 이용한 마찰 테스트 시 도금층이 500회 이상 견디는지 확인.
¶ 현장 용어 및 국가별 은어
| 구분 | 용어 | 비고 |
|---|---|---|
| 한국어 | 바닥징, 가방발 | 현장 표준 용어 및 통칭 |
| 한국어 | 뵤 (Byo) | 일본어 '뵤(鋲)'에서 유래한 현장 은어. 주로 원로 기술자들이 사용. |
| 일본어 | 底鋲 (Sokobyo) | 가방 바닥 전용 징을 의미. |
| 일본어 | カシメ (Kashime) | 리벳팅/압착 공정 자체를 지칭하기도 함. |
| 베트남어 | chân đáy | '발(chân)'과 '바닥(đáy)'의 합성어로 현장 공통어. |
| 중국어 | 底钉 (Dǐ dīng) | 바닥 못이라는 의미로 광동성 공장 밀집 지역 통용. |
| 영어 | Bag Feet, Studs | 글로벌 바이어 오더 시 표준 표기. |
| 현장 은어 | 발 달기 | 바닥징 부착 공정을 일컫는 말. |
¶ 장비 세팅 및 유지보수 매뉴얼
- 몰드(Die) 매칭: 바닥징의 헤드 직경과 곡률(R값)에 완벽히 일치하는 상부 몰드를 사용해야 헤드 찌그러짐을 방지할 수 있습니다. 몰드 내부에 실리콘이나 우레탄 시트를 부착하면 도금 손상을 획기적으로 줄일 수 있습니다.
- 보강재 전처리: 가죽이나 원단 단독으로는 하중을 견디지 못하므로, 내부에 최소 1.5mm 두께의 텍슨(Texon)이나 살파(Salpa)를 본딩한 후 타공합니다. 보강재의 경도가 너무 낮으면 사용 중 징이 안으로 파고드는 현상이 발생합니다.
- 타공 직경: 징의 기둥(Post) 직경보다 0.5mm 작게 타공하여 삽입 시 헐거움이 없도록 세팅합니다. 예를 들어 기둥이 3.0mm라면 2.5mm 펀치를 사용합니다.
- 압력 제어: 공압 프레스 기준, 초기 압력 0.4MPa에서 시작하여 징의 다리가 보강재를 완전히 파고들어 평평하게 눕혀질 때까지 미세 조정합니다. 과도한 압력은 원단 섬유를 절단(Cutting)하므로 주의가 필요합니다.
- 간격 유지: 가방 모서리로부터의 거리는 디자인에 따라 다르나, 통상적으로 시접(Seam Allowance) 라인에서 15~20mm 안쪽으로 배치하는 것이 구조적으로 가장 안정적입니다. 너무 바깥쪽이면 합봉(Closing) 공정 시 노루발과 간섭이 발생할 수 있습니다.
- 장비 유지보수: 공압 실린더의 패킹 마모를 주 1회 점검하고, 몰드의 수평도를 정밀 게이지로 매일 작업 전 확인합니다.
¶ 공정 흐름도 (Process Flow)
graph TD
A[하단 패턴 및 원단 준비] --> B[부착 위치 정밀 마킹]
B --> C[보강재 본딩 및 건조]
C --> D[전용 펀치로 타공]
D --> E{부착 방식 선택}
E -- 할주징 --> F[다리 삽입 후 프레스 압착]
E -- 스크류 --> G[나사 고정제 도포 후 체결]
E -- 리벳 --> H[자동 부착기 리벳팅]
F --> I[결합 강도 및 수평 확인]
G --> I
H --> I
I --> J[하단판 합봉 공정 이동]
J --> K[최종 QC 및 포장]
K --> L[출하 승인]
¶ 관련 항목 및 기술 연계
- 보강재 (Interlining): 바닥징의 지지력을 결정짓는 핵심 요소. Texon, Bontex, Salpa 등이 주로 사용됨.
- 리벳 (Rivet): 바닥징과 유사한 압착 원리를 가진 부자재. 주로 핸들 연결부 보강에 사용.
- 아일렛 (Eyelet): 구멍 보강용 금속 부품으로 동일한 프레스 장비 공유.
- 하단판 (Bottom Board): 가방 전체의 형태를 잡아주는 PE/PP 판재. 바닥징과 결합되어 골격 형성.
- PVD 코팅 (Physical Vapor Deposition): 고가 제품에 사용되는 고내구성 진공 증착 도금 방식. 스크래치 저항성이 일반 도금의 5배 이상.
- 다이캐스팅 (Die-casting): 아연 합금 바닥징을 제조하는 주요 정밀 주조 공법.
¶ 국가별 실무 차이 및 현장 노하우
- 한국 공장: 다품종 소량 생산이 많아 핸드 프레스(Hand Press) 숙련도가 매우 높습니다. 기술자가 감각적으로 압력을 조절하며, '뵤'의 수평을 맞추기 위해 바닥판에 미세한 단차를 주는 노하우를 보유하고 있습니다.
- 베트남 공장: 글로벌 브랜드(Nike, Coach 등)의 대형 라인이 많아 자동화된 공압 프레스를 표준으로 사용합니다. 모든 세팅값은 데이터화(SOP)되어 있으며, 부착 전후의 인장 강도를 매 로트(Lot)마다 기록하는 엄격한 QC 시스템을 운영합니다.
- 중국 공장: 부자재 공급망이 공장 바로 옆에 위치하여, 특이한 형태의 바닥징(로고 각인, 특수 형상) 개발이 매우 빠릅니다. 대량 생산 시 원가 절감을 위해 다리(Prong)의 재질을 황동에서 철(Steel)로 변경하는 경우가 있으나, 이는 부식의 원인이 되므로 사전 검수가 필수적입니다.
¶ 실전 트러블슈팅 (Senior Technician's Tips)
- 증상: 징을 박았는데 가죽이 우글거린다.
- 진단: 타공 구멍이 너무 작거나, 보강재가 가죽과 제대로 밀착(Bonding)되지 않은 상태에서 압착됨.
- 조치: 타공 펀치 사이즈를 0.2mm 키우고, 본딩 건조 시간을 충분히 확보한 후 작업할 것.
- 증상: 징의 헤드가 자꾸 찌그러진다.
- 진단: 상부 몰드(Upper Die)의 R값이 징의 헤드와 맞지 않음.
- 조치: 몰드 내부에 1mm 두께의 생고무판을 잘라 넣어 완충 작용을 유도하거나, 징 제조사에 전용 몰드 제작을 의뢰할 것.
- 증상: 가방을 세웠을 때 한쪽으로 기운다.
- 진단: 징의 위치가 비대칭이거나, 하단판(Bottom Board)이 휘어짐.
- 조치: 타공 지그(Jig)를 재점검하고, 하단판의 결 방향(Grain Direction)이 가방의 가로 방향과 일치하는지 확인(휘어짐 방지).
- 증상: 스크류형 징이 자꾸 빠져서 클레임이 들어온다.
- 진단: 나사산의 깊이가 얕거나 나사 고정제 미사용.
- 조치: 나사산에 '록타이트' 도포는 필수이며, 체결 후 24시간 동안은 가방을 뒤집어 놓아 고정제가 완전히 경화되도록 관리할 것.
¶ 소재별 물리적 특성 정밀 비교
| 소재 | 경도 (Vickers) | 내식성 | 원가 | 주요 용도 |
|---|---|---|---|---|
| 황동 (Brass) | 80 - 120 | 우수 | 높음 | 고급 가죽 가방, 명품 |
| 아연 (Zinc) | 60 - 90 | 보통 | 보통 | 일반 패션 가방, 대량 생산 |
| 스테인리스 (SUS) | 150 - 200 | 최우수 | 매우 높음 | 의료용, 특수 산업용 케이스 |
| ABS 수지 | 15 - 20 (Rockwell) | 우수 | 낮음 | 저가형 에코백, 가벼운 파우치 |
| TPU/고무 | 60 - 90 (Shore A) | 우수 | 보통 | 스포츠 가방, 충격 보호용 |
(참고: 위 경도 수치는 일반적인 제조 표준이며, 합금 비율에 따라 차이가 있을 수 있음 - 일부 데이터 미검증)
¶ 환경 및 지속가능성
최근 글로벌 환경 규제 강화에 따라 바닥징 제조 공정에서도 변화가 요구되고 있습니다. * 무니켈 도금 (Nickel-Free): 피부 알레르기 방지를 위해 유럽(REACH) 수출 제품에는 필수적으로 적용됩니다. * 재활용 소재: 폐기된 금속 부자재를 수거하여 재용해한 리사이클 황동(Recycled Brass) 사용이 증가하고 있습니다. * 수성 코팅: 도금 공정에서 발생하는 유해 폐수를 줄이기 위해 수성 전착 도금 방식이 대안으로 부상하고 있습니다. * 분리 배출 설계: 제품 수명 종료 후 금속 징을 쉽게 분리할 수 있도록 스크류형 구조를 채택하는 브랜드가 늘고 있습니다.
