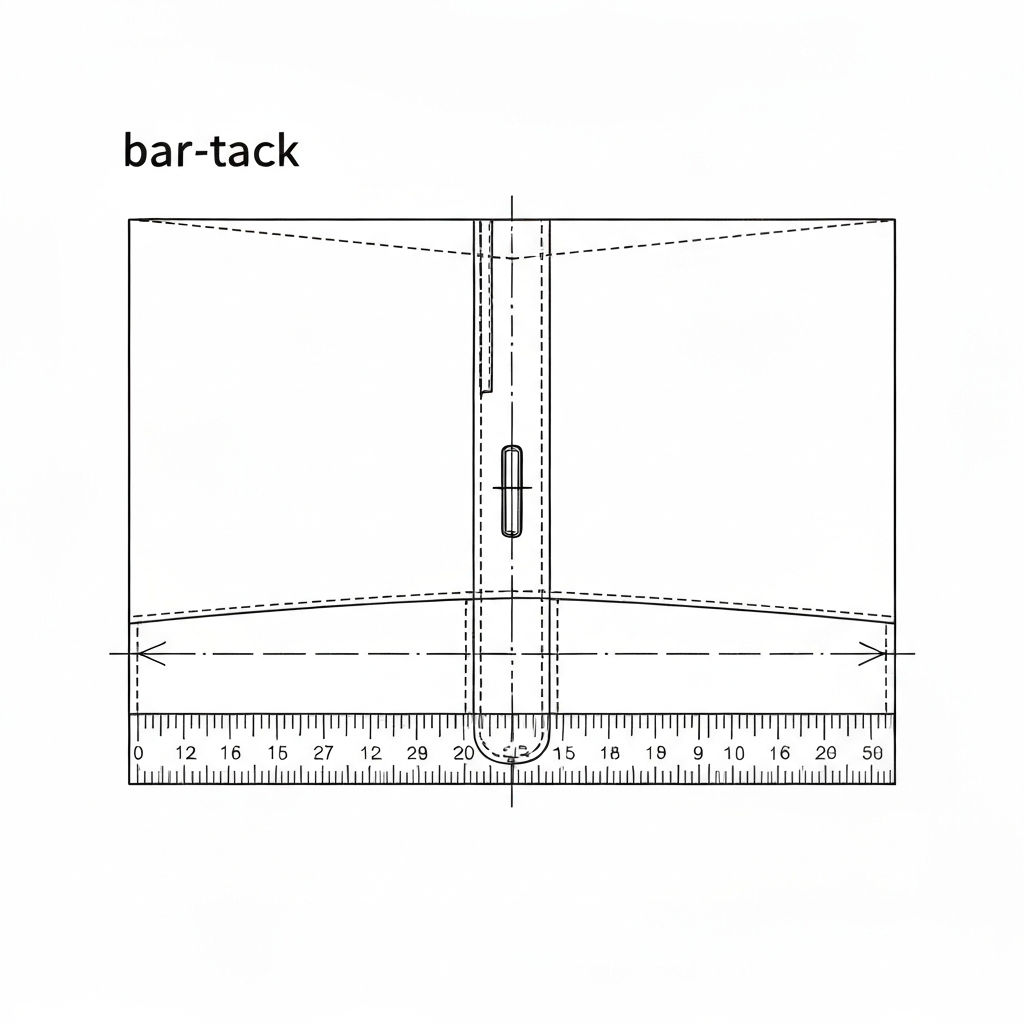

바텍 (도메)은 의류, 가방, 텐트, 산업용 슬링 등 봉제 제품에서 물리적 응력이 집중되는 특정 부위(스트랩 연결부, 포켓 입구, 지퍼 끝단, 벨트 루프 등)를 보강하기 위해 시공되는 짧고 촘촘한 고밀도 보강 스티치입니다. 단순히 실을 여러 번 겹쳐 박는 '되박음질(Back-tacking)'과는 차별화된 공정으로, 하부의 직선 기초 스티치(Stay Stitch)로 구조적 뼈대를 형성한 후, 그 위를 촘촘한 지그재그 스티치(Covering Stitch)로 덮어 씌우는 이중 구조를 가집니다. 이를 통해 극대화된 인장 강도와 내구성을 제공하며, ISO 4915 표준에 따른 스티치 분류는 주로 Class 304(지그재그 락스티치)를 기반으로 한 프로그램 패턴 재봉으로 정의됩니다. 현대의 대량 생산 공정에서는 컴퓨터 제어 방식의 전자 바텍 미싱(Electronic Bar-tacker)이 표준 장비로 사용됩니다.
¶ 1. 정의 및 기계적 원리
¶ 1.1 구조적 메커니즘 및 응력 분산 (Stress Distribution)
바텍 (도메)의 핵심 목적은 '응력 분산'입니다. 포켓의 모서리나 벨트 루프처럼 외부 인장력이 좁은 면적에 집중되는 지점에 바텍을 시공하면, 가해지는 힘이 단일 스티치가 아닌 바텍 전체 면적(Surface Area)과 수십 개의 스티치 결속점으로 분산됩니다. 이는 원단의 찢어짐(Fabric Tear)이나 실의 터짐(Seam Burst)을 방지하는 결정적인 역할을 합니다.
기계적으로 바텍은 바늘대(Needle Bar)의 좌우 진동 운동과 이송(Feed) 기구의 전후 운동이 정밀하게 동기화되어 작동합니다. 1. 베이스 스티치(Base Stitch): 보강 부위의 전체 길이를 결정하며 2~3회 왕복하여 기초 강도를 확보합니다. 2. 커버링 스티치(Covering Stitch): 베이스 스티치 위를 횡방향 지그재그로 촘촘하게 덮어 실의 밀도를 높입니다. 이때 실의 밀도(Density)가 너무 높으면 바늘이 원단 조직을 반복 타격하여 섬유를 끊어버리는 '천공 현상(Needle Cutting)'이 발생할 수 있으며, 반대로 너무 낮으면 보강 강도가 미달하게 됩니다. 따라서 원단의 평량(GSM)과 조직에 따른 최적의 땀수 설정이 필수적입니다.
¶ 1.2 전자식 제어 (X-Y Feed System)와 캠 방식의 차이
과거의 기계식 바텍 미싱은 내부의 금속 캠(Cam) 형상에 따라 물리적으로 패턴이 고정되었습니다. 패턴을 바꾸려면 기계를 분해하여 캠을 교체해야 했으나, 현대의 전자 바텍 미싱은 X-Y 축 제어 서보 모터를 통해 바늘대와 이송판(Feed plate)의 움직임을 디지털로 제어합니다. * 정밀도: 땀수(Stitch count), 가로 폭(Width), 세로 길이(Length)를 0.1mm 단위로 조절 가능합니다. * 유연성: 수백 가지의 보강 패턴(원형, 타원형, 직선형, X자형 등)을 메모리에 저장하여 즉각적으로 호출할 수 있습니다. * Active Tension: 최신 기종(예: Juki LK-1900BN, Brother KE-430HX)은 전자식 실 장력 제어 기능을 탑재하여, 재봉 시작 부위와 중간 부위, 마무리 사절 직전의 장력을 각각 다르게 설정함으로써 밑실이 엉키는 'Bird's Nest' 현상을 방지합니다.
¶ 2. 적용 분야 (Application Fields)
바텍 (도메)은 제품의 내구성이 요구되는 거의 모든 봉제 산업 분야에 필수적으로 적용됩니다.
- 데님 및 워크웨어: 청바지의 벨트 루프(Belt Loop), 앞지퍼 하단(Fly bottom), 뒷주머니 상단 모서리 등 강한 인장력이 가해지는 부위에 적용됩니다. 헤비 온즈(Heavy-ounce) 데님에서는 바늘의 관통력을 높이기 위해 전용 후물용 바텍 기기가 사용됩니다.
- 스포츠웨어 및 아웃도어: 기능성 의류의 포켓 입구, 지퍼 스톱(Zipper stop) 부위, 배낭의 어깨끈 연결부(Shoulder strap attachment)에 사용됩니다. 아웃도어 용품은 자외선과 습기에 노출되므로 고강력 나일론사나 폴리에스터 필라멘트사를 이용한 바텍 처리가 일반적입니다.
- 가방 및 군용 장비 (Tactical Gear): 백팩의 핸들 보강, MOLLE(Modular Lightweight Load-carrying Equipment) 시스템의 웨빙 고정 등에 사용됩니다. 군용 규격(Mil-Spec)에서는 바텍의 정확한 땀수와 인장 강도를 엄격히 규정하고 있습니다.
- 속옷 및 란제리: 브래지어의 스트랩 연결부나 후크 앤 아이(Hook & Eye) 부착 부위에 아주 작은 크기의 미세 바텍을 적용합니다. 이때는 피부 자극을 최소화하기 위해 부드러운 실과 높은 SPI(Stitches Per Inch) 설정이 요구됩니다.
- 산업용 안전 장비: 안전벨트(Seat belt), 낙하산 하네스, 슬링 벨트 등 생명 안전과 직결된 장비의 결합부에 다중 바텍 패턴을 적용하여 수 톤의 하중을 견디게 설계합니다.
¶ 3. 기술 사양표 (Technical Specifications)
| 항목 | 표준 값 | 상세 사양 및 현장 비고 |
|---|---|---|
| 스티치 분류 (ISO 4915) | Class 304 | Zigzag Lockstitch 기반 보강 패턴 |
| 기계 유형 | 전자 바텍 미싱 | Computer-controlled Cycle Machine |
| 주요 모델 (Juki) | LK-1900BN | 최고 속도 3,200 sti/min, 세미 드라이 헤드(오염 방지) |
| 주요 모델 (Brother) | KE-430HX | 전자식 실 장력 제어(Active Tension), 오일 프리 타입 |
| 주요 모델 (Pegasus) | APW-895/896 | 자동 포켓 웰팅 겸용 바텍 (특수 목적 자동기) |
| 바늘 시스템 | DPx5 (134) | 원단 두께에 따라 #9 ~ #21 선택 (후물용은 #23까지 확장) |
| 일반 SPI | 10-14 SPI | 보강 목적 및 원단 밀도에 따라 가변적 |
| 스티치 폭 (Width) | 1.0mm ~ 5.0mm | 표준 의류 2.0mm ~ 3.0mm, 가방용은 5.0mm 이상 확장 가능 |
| 스티치 길이 (Length) | 5.0mm ~ 25.0mm | 패턴 데이터 및 노루발(Clamp) 크기에 따라 결정 |
| 실 구성 | 바늘실 1 + 밑실 1 | 고강력 코아사(Core Spun Thread) 또는 나일론 본딩사 권장 |
| 최대 재봉 속도 | 2,700 ~ 3,200 RPM | 실제 현장 가동 속도는 품질 안정을 위해 2,500 RPM 내외 권장 |
¶ 4. 정밀 세팅 및 현장 노하우
¶ 4.1 장력 및 압력 관리 (Towa 텐션게이지 기준)
- 윗실 장력 (Needle Tension): 100 ~ 150gf. 원단과 실의 종류에 따라 가변적입니다. 장력이 너무 높으면 원단이 쭈글거리는 퍼커링(Puckering)이 발생하고, 너무 낮으면 스티치가 뜨는 '루프 현상'이 발생합니다. 현장에서는 윗실 장력을 측정할 때 실을 당기는 속도에 따라 값이 변하므로 일정한 속도로 당기며 측정하는 것이 중요합니다.
- 밑실 장력 (Bobbin Tension): 20 ~ 35gf. 밑실 장력은 윗실보다 현저히 낮게 설정하여 윗실이 원단 아래쪽에서 안정적으로 잠기도록 유도해야 합니다. Towa 게이지 사용 시 북집(Bobbin Case)에 보빈을 넣고 실을 뽑을 때의 저항값을 기준으로 합니다.
- 프레셔풋(노루발) 압력: 3.0 ~ 5.0kgf. 재봉 중 원단이 밀리지 않도록 충분한 압력을 가해야 합니다. 니트류 등 민감한 원단은 압력을 낮추고 고무 코팅 노루발을 사용하여 자국(Foot mark)을 방지합니다. 가방용 웨빙(Webbing) 재봉 시에는 노루발이 미끄러지는 것을 방지하기 위해 널링(Knurling) 처리가 된 금속 노루발을 사용합니다.
¶ 4.2 바늘 및 실 선택 가이드
- 바늘 포인트(Point Shape):
- 일반 직물: R 포인트 (Round)
- 니트/신축성 원단: SES (Small Ball Point) - 섬유 절단 방지
- 가죽/코팅 원단: LL 또는 LR 포인트 (Cutting Point)
- 실의 종류: 바텍은 고속 재봉 시 마찰열이 심하므로 보풀이 적고 인장 강도가 높은 코아사(Core Spun) 또는 필라멘트사를 사용합니다. 면사는 열에 약해 고속 재봉 시 빈번한 실 끊김의 원인이 됩니다. 특히 베트남이나 중국의 대형 공장에서는 생산성 향상을 위해 실 가이드에 실리콘 오일 컵을 장착하여 실의 마찰열을 강제로 냉각시키기도 합니다.
¶ 4.3 환경 대응 및 국가별 실무 노하우
- 습도 관리: 베트남, 인도네시아 등 고습도 지역 공장에서는 실이 습기를 머금어 마찰 계수가 변합니다. 이때는 평소보다 장력을 5-10% 낮추거나, 실 가이드에 실리콘 오일을 소량 도포하여 원활한 이송을 돕습니다. 반대로 중국 북부 지역처럼 건조한 환경에서는 정전기로 인한 실 끊김이 잦으므로 가습기를 가동하거나 정전기 방지 실을 사용합니다.
- 현장 용어 차이: 한국 기술자들은 '간도메'라는 용어를 주로 사용하며, 베트남 현지 작업자들에게는 'Dinh bo'라고 지시해야 정확한 소통이 가능합니다. 중국 공장에서는 'Dazao'라고 부르며 대추씨 모양의 타원형 바텍을 선호하는 경향이 있습니다.
¶ 5. 주요 결함 및 트러블슈팅 (RCA)
¶ 5.1 결함 분류 및 원인 분석
바텍 공정에서 발생하는 결함은 제품의 외관뿐만 아니라 구조적 안전성에 치명적인 영향을 미칩니다.
| 결함 명칭 | 주요 원인 (Root Cause) | 해결 방안 (Corrective Action) |
|---|---|---|
| 스티치 끊김 (Thread Breakage) | 바늘 열(Heat)에 의한 실 녹음, 가마(Hook) 끝 흠집, 장력 과다 | 바늘 냉각 장치 설치, 가마 연마(#1200 사포), 장력 재측정 |
| 바텍 위치 불량 (Misplacement) | 마킹 오류, 노루발 하강 시 원단 밀림, 패턴 좌표 설정 오류 | 레이저 마킹 가이드 설치, 클램프 압력 강화, 패턴 데이터 수정 |
| 원단 손상 (Fabric Damage) | 바늘 굵기 부적절, 바늘 끝 손상, 재봉 속도 과다 | 볼 포인트 바늘(SES) 교체, 바늘 교체 주기 단축, RPM 하향 조정 |
| 땀수 불균일 (Bird's Nesting) | 밑실 감기 불량, 북집 스프링 장력 상실, 타이밍 불일치 | 북집(Bobbin Case) 교체, 가마 타이밍 재조정 (2.0~2.5mm 상승 시점) |
| 실 색상 불일치 (Color Out) | 롯트(Lot) 관리 소홀, 조명 조건 차이 | 표준 광원(D65) 아래서 실 대조, 원단 롯트별 실 관리 |
| 잔사 처리 불량 (Long Tail) | 자동 사절 칼날 마모, 사절 타이밍 오류 | 사절 칼날(Moving/Fixed Knife) 교체 및 연마, 사절 캠 조정 |
| 땀 건너뜀 (Skipped Stitch) | 바늘과 가마 간극(Clearance) 과다, 바늘 휨, 원단 두께 급변 | 가마 간극 조정(0.05mm), 바늘 교체, 단차 완화용 노루발 사용 |
| 원단 씹힘 (Fabric Jamming) | 이송판(Feed plate) 구멍 과다, 노루발 압력 부족 | 원단 두께에 맞는 이송판 교체, 압력 조절 스프링 강화 |
¶ 5.2 실전 트러블슈팅 가이드
현장에서 "바텍이 자꾸 터진다"는 보고를 받으면 가장 먼저 바늘과 가마의 타이밍(Hook Timing)을 확인해야 합니다. 바늘이 최하점에서 2.0~2.5mm 상승했을 때 가마의 끝(Hook point)이 바늘의 패인 부분(Scarf) 중앙에 정확히 위치하는지 확인하십시오. 만약 두꺼운 원단에서 땀이 건너뛴다면 가마를 표준보다 약간 빠르게(Advanced timing) 설정하는 것이 노하우입니다. 또한, 실 끊김이 잦다면 바늘 구멍(Eye)의 방향이 정면에서 약간 오른쪽으로 5도 정도 틀어져 있는지 확인하십시오. 이는 실의 루프 형성을 도와 사절 불량을 줄여줍니다.
¶ 6. 품질 검사 및 AQL 기준
¶ 6.1 결함 분류 상세
- 치명적 결함 (Critical Defect): 바텍 누락으로 인한 기능 상실 (예: 가방 어깨끈 바텍 누락). 이는 소비자 안전과 직결되므로 AQL 0%를 목표로 합니다.
- 중결함 (Major Defect): 바텍 위치가 보강 부위를 50% 이상 벗어남, 실 끊김으로 인한 풀림 발생, 원단 구멍(Hole) 발생. (AQL 1.0 적용)
- 경결함 (Minor Defect): 실 끝 처리가 지저분함(3mm 이상), 위치 미세 편차(±1.5mm), 색상 미세 불일치. (AQL 2.5~4.0 적용)
¶ 6.2 검사 방법 및 기준
- 육안 검사: 스티치의 밀도, 대칭성, 실 풀림 여부를 확인합니다. 최소 1,000 Lux 이상의 조도 아래에서 수행합니다.
- 치수 측정: 정밀 자를 사용하여 설계된 길이와 폭을 측정합니다. (허용 오차: 길이 ±1.0mm, 폭 ±0.5mm)
- 인장 시험 (Pull Test): 가방 어깨끈 등 하중 지지 부위는 인장 시험기를 통해 설계 하중(예: 50kgf 이상)을 견디는지 파괴 검사를 수행합니다.
- 촉감 검사: 바텍 부위를 손으로 만져보아 실 뭉침이나 딱딱한 결절이 있는지 확인합니다. 특히 피부에 닿는 의류의 경우 착용감을 해치므로 주의 깊게 확인합니다.
¶ 7. 공장 은어 및 국가별 명칭
| 국가/언어 | 용어 | 로마자 표기 | 비고 |
|---|---|---|---|
| 한국 (KR) | 간도메 | Gandomae | 일본어 'Kandome(閂止め)'에서 유래. '빗장 지르기'라는 뜻. |
| 한국 (KR) | 도메 | Dome | '고정하다'는 뜻의 약어. 되박음질 전반을 지칭하기도 함. |
| 베트남 (VN) | đính bọ | Dinh bo | '벌레를 박다'는 뜻. 바텍 모양이 딱정벌레와 닮아 유래. |
| 중국 (CN) | 打枣 | Dǎzǎo | '대추씨 모양으로 박다'는 뜻. 타원형 바텍 모양에서 유래. |
| 일본 (JP) | 閂止め | Kandome | 한자로 '산지'. 문빗장처럼 단단히 고정한다는 의미. |
| 영어 (EN) | Bar Tack | Bar Tack | 막대(Bar) 모양의 보강(Tack) 스티치. |
¶ 8. 공정 흐름도 (Process Flow)
¶ 9. 관련 항목 및 확장 개념
- 지그재그 스티치 (Zigzag Stitch): 바텍의 구성 요소로, 횡방향 인장력을 견디는 핵심 구조입니다.
- 보강 스티치 (Reinforcement Stitch): 바텍, X-Box 스티치, 덧댐(Patching) 등 내구성을 높이는 모든 기법의 총칭입니다.
- 되박음질 (Back Tacking): 재봉 시작과 끝을 고정하는 기초 기법. 바텍보다 강도가 낮으나 간편하여 비보강 부위에 사용됩니다.
- 가마 타이밍 (Hook Timing): 바늘과 가마 끝의 만남을 조절하는 정밀 세팅으로, 바텍의 품질을 결정하는 가장 중요한 정비 항목입니다.
- X-Box 스티치: 주로 가방 스트랩의 넓은 면적을 보강할 때 사용되는 사각형 안의 X자형 스티치로, 바텍과 함께 가장 많이 쓰이는 보강 기법입니다.
기술 편집자 주: 본 문서는 ISO 4915 표준 및 Juki/Brother 기술 매뉴얼, 그리고 아시아권 봉제 공장 품질 관리 실무 경험을 바탕으로 작성되었습니다. 모든 수치 데이터는 표준 가이드라인이며, 실제 생산 시에는 원단의 신축성(Stretch)과 밀도(Density)에 따라 반드시 사전 테스트(Test Run)를 거쳐 최적값을 산출해야 합니다. (최종 수정일: 2024-05-22)
