¶ 개요
바코드(Barcode)는 의류, 가방, 신발 등 봉제 산업 전반에서 제품의 식별, 생산 이력 추적(WIP Tracking), 재고 관리 및 글로벌 물류 배송을 위해 데이터를 광학적으로 판독 가능한 형태로 부호화한 시스템이다. 봉제 공장에서는 원단 입고 단계부터 재단물 번들링(Bundling), 공정별 수량 집계, 완성품의 포장(Packaging) 및 최종 출하에 이르기까지 데이터 자동 수집(AIDC)의 핵심 수단으로 활용된다. 특히 글로벌 브랜드(Nike, Adidas, Gap, H&M 등)의 공급망 관리(SCM)에서 바코드는 제품의 진위 확인과 리콜 대응을 위한 필수적인 데이터 캐리어 역할을 수행한다.
단순한 숫자 나열을 넘어, 바코드는 봉제 현장의 '물리적 상태'를 '디지털 데이터'로 전환하는 가교 역할을 한다. RFID(무선 식별) 기술이 확산되고 있음에도 불구하고, 바코드는 인쇄 비용이 매우 저렴하고(RFID 대비 약 1/10 이하), 전 세계 어디서나 표준화된 스캐너로 판독이 가능하다는 압도적인 범용성 덕분에 여전히 주력 기술로 사용된다. 특히 고온의 프레싱(Pressing) 공정이나 강력한 화학 세탁(Stone Wash, Enzyme Wash) 과정을 거쳐야 하는 의류 제조 특성상, 물리적 내구성이 검증된 특수 리본과 라벨지를 이용한 바코드 시스템은 생산 관리의 신뢰도를 결정짓는 핵심 요소다.
¶ 정의 및 기술적 원리

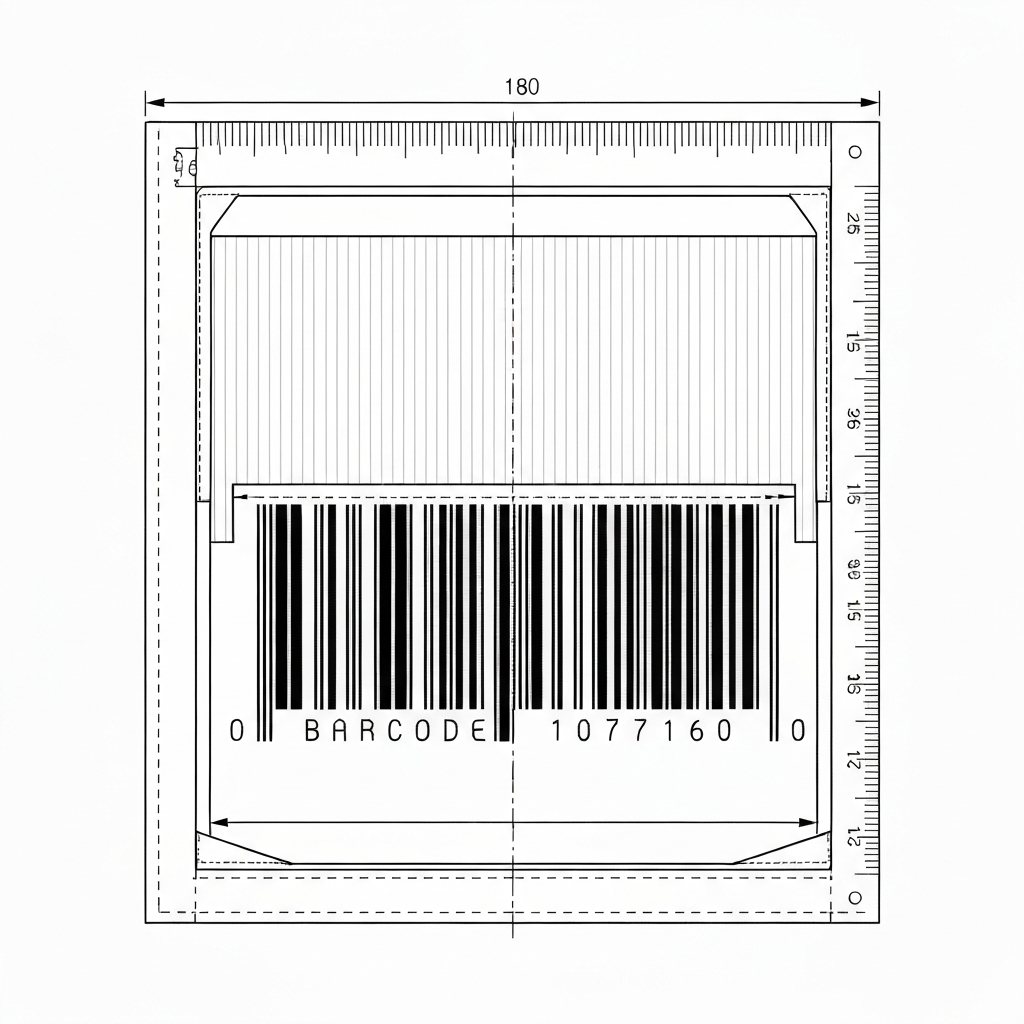

바코드는 서로 다른 너비의 검은색 막대(Bar)와 흰색 공백(Space)의 조합으로 구성된 1차원(1D) 코드와, 사각형 격자 패턴 내에 점을 배치한 2차원(2D) 코드로 구분된다. 스캐너의 광원이 바코드 표면에 반사될 때, 검은색은 빛을 흡수하고 흰색은 반사하는 원리를 이용하여 디지털 신호로 변환한다. 봉제 현장에서는 ISO/IEC 15420(EAN/UPC) 및 ISO/IEC 16022(Data Matrix) 규격을 주로 따르며, 이는 전 세계 유통망에서의 호환성을 보장한다.
기술적으로 바코드는 '반사율의 대비(Symbol Contrast)'를 이용한다. 봉제 공장에서 흔히 사용하는 열전사(Thermal Transfer) 방식은 프린트 헤드의 열 소자가 리본의 잉크를 녹여 라벨지에 고착시키는 원리다. 이때 헤드의 온도(Darkness)가 너무 높으면 잉크가 번져 바(Bar)가 굵어지고(Bar Width Growth), 너무 낮으면 잉크가 충분히 전사되지 않아 흰색 공간(Space)에 노이즈가 발생한다. 이는 스캐너의 디코딩 알고리즘에서 오류를 유발하는 주원인이 된다.
역사적으로 봉제 산업은 1980년대 후반 'Quick Response(QR)' 전략의 일환으로 바코드를 본격 도입했다. 이는 다품종 소량 생산 체제에서 리드 타임을 단축하기 위함이었다. 한국 공장은 초기부터 정밀한 인쇄 품질 관리에 강점을 보였으며, 베트남과 중국 공장은 대규모 라인에서의 실시간 스캔을 통한 공정 관리(WIP) 시스템 구축에 집중하는 경향이 있다. 특히 베트남 현지에서는 바코드를 단순한 라벨이 아닌 '임금 계산의 근거'로 인식하여 작업자들이 스캔 정확도에 매우 민감하게 반응하는 실무적 특징이 있다.
¶ 기술 사양표
| 항목 | 세부 사양 및 기준 |
|---|---|
| 관련 국제 표준 | ISO/IEC 15416 (1D 인쇄 품질), ISO/IEC 15415 (2D 인쇄 품질), ISO/IEC 15420 (EAN/UPC) |
| 주요 장비 유형 | 열전사 프린터 (Thermal Transfer), 산업용 PDA, 고정식 스캐너, 바코드 검증기(Verifier) |
| 권장 하드웨어 모델 | Zebra ZT411/ZT610, Honeywell PM45, Sato CL4NX Plus, Brother TD-4550DNWB |
| 인쇄 해상도 (DPI) | 203 dpi (박스 라벨), 300 dpi (일반 행택), 600 dpi (소형 케어라벨 및 고밀도 2D 코드) |
| 라벨 소재 (Media) | 아트지(Paper), 유포지(PP), 나일론 타프타(Nylon Taffeta), 폴리 에스테르 공단(Satin) |
| 리본 타입 (Ribbon) | Wax (일반 종이), Wax-Resin (유포지), Full Resin (케어라벨/세탁 내구성 필수) |
| 주요 코드 체계 | EAN-13, Code 128, GS1-128, QR Code, Data Matrix, PDF417 |
| 인쇄 속도 | 2 ips ~ 14 ips (고해상도 정밀 인쇄 시 4 ips 이하 권장) |
| 인쇄 폭 (Print Width) | 2인치(56mm), 4인치(104mm), 6인치(168mm), 8인치(216mm) |
| 인터페이스 | USB 2.0, RS-232C, Ethernet (10/100 Mbps), Bluetooth 4.1, Wi-Fi |
¶ 봉제 및 잡화 공정 적용 분야
봉제 현장에서 바코드는 단순한 식별을 넘어 공정 제어와 품질 보증의 핵심 도구로 사용된다.
- 원부자재 창고 관리: 입고된 원단 롤(Roll)마다 바코드를 부착하여 탕(Lot) 번호, 폭, 중량, 잔여 수량을 관리한다. 이는 재단 시 '탕 섞임' 사고를 방지하는 결정적 역할을 한다. 특히 고가의 기능성 원단은 바코드를 통해 야드(Yard) 단위의 로스(Loss)율을 실시간으로 추적한다.

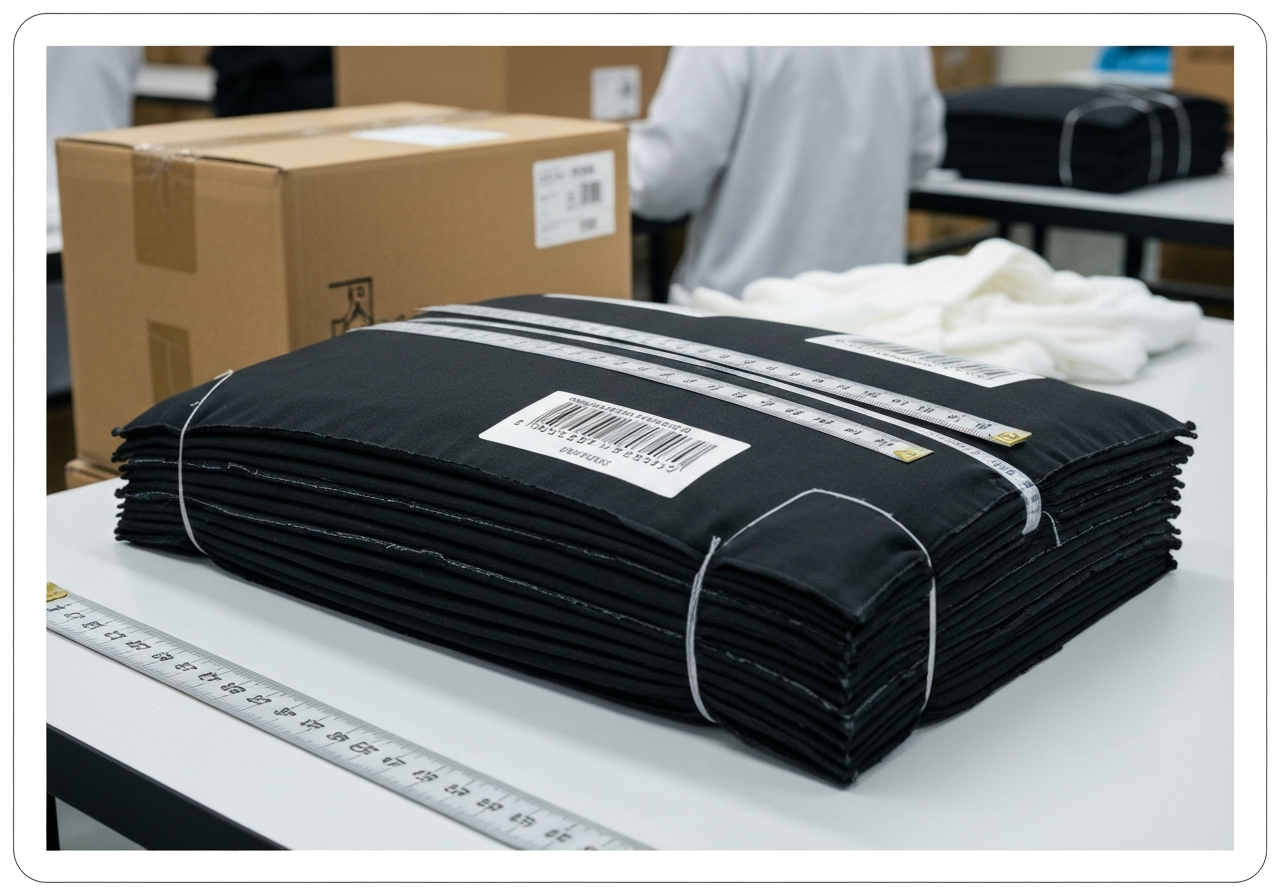

- 재단 및 번들 티켓 (Bundle Ticket): 재단 완료 후 각 묶음(Bundle)에 바코드가 포함된 티켓을 부착한다. 재봉사가 작업을 완료할 때마다 이 바코드를 스캔하여 실시간 생산 진척률(WIP)을 파악하고 임금을 계산(Piece-rate system)한다. 이는 '짝바뀜(Shaded parts)' 방지를 위한 유일한 물리적 추적 수단이다.
- 케어라벨 (Care Label): 의류 내부에 봉제되는 라벨에 바코드를 인쇄한다. 여기에는 스타일 번호, 제조국, 세탁 지침뿐만 아니라 개별 제품의 시리얼 번호가 포함되어 위조 방지 및 유통 경로 추적에 사용된다. 600dpi 이상의 고해상도 인쇄가 요구되는 영역이다.
- 행택 (Hangtag): 소비자 판매용 가격 택으로, POS 시스템에서 즉시 결제가 가능하도록 EAN/UPC 코드가 인쇄된다. 브랜드의 얼굴이므로 인쇄의 선명도와 위치 정밀도가 매우 중요하다.
- 카톤 라벨 (Carton Label): 완제품 포장 박스에 부착되는 SSCC(Serial Shipping Container Code) 바코드로, 물류 센터에서 박스를 개봉하지 않고도 내부 구성물(사이즈별 수량 등)을 즉시 파악하게 한다.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
- 바코드 인식 불가 (Non-Readable/Dead Code)
- 원인: 인쇄 헤드(Print Head)의 특정 소자 파손으로 인한 흰색 줄 발생 또는 헤드 오염.
- 해결: 헤드 세정액(IPA)으로 청소하고, 개선되지 않을 경우 헤드를 교체한다. (예방 정비: 리본 1롤 교체 시마다 헤드 청소 권장)
- 바코드 번짐 및 탈색 (Smudging/Fading)
- 원인: 라벨 소재와 리본의 부적합(예: 나일론 타프타에 Wax 리본 사용) 또는 과도한 인쇄 온도(Darkness).
- 해결: 세탁 내구성이 필요한 경우 반드시 Full Resin 리본을 사용하고, 프린터 설정에서 Darkness 값을 최적화한다. (Towa 장력계 기준 리본 이송 장력 확인)
- 여백 부족 (Quiet Zone Violation)
- 원인: 바코드 좌우측의 필수 빈 공간에 텍스트나 로고가 침범하여 스캐너가 시작/종료 지점을 찾지 못함.
- 해결: 바코드 좌우로 최소 모듈 너비의 10배(약 2.5mm 이상) 여백을 확보하도록 디자인을 수정한다.
- 리본 주름 (Ribbon Wrinkle)
- 원인: 리본 공급축의 장력 불균형 또는 헤드 압력의 좌우 편차.
- 해결: 리본 가이드 바를 조정하고 헤드 압력 조절 나사를 통해 좌우 밸런스를 맞춘다. 대각선 방향의 흐릿한 선이 나타나면 100% 리본 주름 문제다.
- 데이터 불일치 (Data Mismatch)
- 원인: ERP 시스템의 마스터 데이터 오류 또는 라벨 발행 시 수동 입력 실수.
- 해결: 바코드 검증기(Verifier)를 도입하여 인쇄와 동시에 데이터 정합성을 체크하고 ERP 연동 자동화 시스템을 구축한다.
- 인쇄 위치 밀림 (Registration Error)
- 원인: 라벨 간격 센서(Gap Sensor) 오작동 또는 미디어 캘리브레이션 미흡.
- 해결: 센서 위치를 라벨 간격 중앙으로 이동시키고 프린터의 'Auto Calibration' 기능을 실행한다.
¶ 품질 검사 및 관리 기준
- ISO/IEC 15416 등급 관리: 바코드 검증기를 사용하여 인쇄 품질을 ANSI Grade A(4.0) ~ F(0)로 평가한다. 글로벌 바이어는 통상 Grade B(3.0) 이상을 요구하며, C 등급 이하는 물류 센터 입고 거부 및 클레임(Charge-back) 사유가 된다.
- 주요 평가 항목: Decode(해독 여부), Symbol Contrast(대비도), Modulation(변조도), Defects(결함), Decodability(해독 용이성).
- 세탁 견뢰도 테스트 (Washability): 케어라벨의 경우 ISO 105-C06 표준 또는 AATCC 61-2A 표준에 따라 산업용 세탁 5회~10회 실시 후에도 바코드 스캔율이 100% 유지되어야 한다. 세탁 후 바코드가 탈색된다면 리본을 Full Resin 타입으로 교체하고 열 압착 온도를 높여야 한다.
- 데이터 검증 (Data Integrity): 실제 제품의 SKU(스타일, 컬러, 사이즈)와 바코드 스캔 결과값이 일치하는지 확인하는 'Match-up' 검사를 포장 단계에서 100% 전수 실시한다.
- 부착 정밀도: 바이어가 지정한 위치(예: 행택 하단에서 5mm 위)에서 허용 오차 ±1.5mm 이내에 부착되었는지 확인한다.
¶ 현장 은어 및 국가별 용어
| 언어 | 용어 | 로마자 표기 | 비고 |
|---|---|---|---|
| 한국어 (KR) | 바코드 | Barcode | 공용 기술 용어 |
| 한국어 (KR) | 택 / 하찰 | Tag / Hachal | 바코드가 인쇄된 종이 태그를 통칭 (일본어 유래) |
| 베트남어 (VN) | mã vạch | Ma vach | 베트남 현지 공장 표준 용어 |
| 베트남어 (VN) | Tem | Tem | 스티커 형태의 바코드 라벨을 지칭 |
| 일본어 (JP) | バーコード | Bākōdo | 일본 바이어 소통 시 사용 |
| 일본어 (JP) | 荷札 | Nifuda | 박스에 부착하는 물류용 바코드 라벨 |
| 중국어 (CN) | 条码 | Tiáomǎ | 중국 원부자재 및 라벨 공장 소통 시 사용 |
| 중국어 (CN) | 吊牌 | Diàopái | 바코드가 인쇄된 행택(Hangtag) |
¶ 장비 세팅 및 최적화 가이드 (Technical Detail)
- 인쇄 농도(Darkness) 설정: Zebra 프린터 기준, 일반 아트지는 15~20, 유포지는 20~25, 나일론 타프타는 25~30 범위를 권장한다. 리본의 잉크가 라벨에 완전히 전사되면서도 바(Bar)의 경계가 날카롭게(Sharp) 유지되는 임계값을 찾아야 한다.
- 센서 캘리브레이션 (Calibration): 라벨 사이의 간격(Gap)이나 블랙 마크(Black Mark)를 정확히 인식하도록 미디어 센서를 보정한다. 특히 투명 라벨이나 원형 라벨 사용 시 센서의 감도(Sensitivity)를 수동으로 조절해야 하는 경우가 많다.
- 리본 장력 조정: 리본 공급축(Supply)과 권취축(Take-up)의 장력을 균일하게 설정한다. 장력이 너무 약하면 리본이 울고, 너무 강하면 리본이 끊어지거나 헤드에 무리를 주어 수명을 단축시킨다.
- 해상도와 속도의 상관관계: 600dpi 고해상도 헤드 사용 시에는 인쇄 속도를 2~4ips로 낮추어야 잉크가 충분히 전사되어 선명한 결과물을 얻을 수 있다. 대량 생산 시 속도를 높이려면 300dpi 헤드와 고감도 리본의 조합을 선택한다.
¶ 공정 흐름도 (Process Flow)
¶ 라벨 소재 및 리본 매칭 매트릭스 (실무 가이드)
봉제 현장에서 가장 빈번하게 발생하는 실수는 소재에 맞지 않는 리본을 사용하는 것이다. 아래 매트릭스는 20년 경력의 기술자가 권장하는 표준 조합이다.
| 라벨 소재 | 권장 리본 타입 | 주요 용도 | 특징 및 주의사항 |
|---|---|---|---|
| 아트지 (Coated Paper) | Wax | 행택, 박스 라벨 | 저렴한 비용, 마찰에 약함 |
| 유포지 (PP/PE) | Wax-Resin | 시리얼 스티커 | 습기에 강함, 잘 찢어지지 않음 |
| 나일론 타프타 (Nylon) | Full Resin (D110A 등) | 케어라벨 (의류 내부) | 세탁 견뢰도 우수, 고온 인쇄 필요 |
| 폴리 에스테르 공단 (Satin) | Full Resin (특수형) | 브랜드 라벨 | 부드러운 촉감, 인쇄 번짐 주의 |
| 은무데드롱 (PET) | Full Resin | 기계 설비 명판 | 내열성, 내화학성 극대화 |
¶ 국가별 현장 관리 실무 차이
- 한국 (Korea): 소량 다품종 생산이 많아 프린터의 범용성을 중시한다. Zebra ZT411 모델이 표준처럼 사용되며, 바코드 등급(Grade)에 대한 관리가 매우 엄격하여 검증기(Verifier) 도입률이 높다.
- 베트남 (Vietnam): 대규모 라인 생산 위주로, 바코드 스캔을 통한 실시간 공정 관리(MES)가 고도화되어 있다. 작업자들이 번들 티켓 스캔을 누락하지 않도록 인센티브 시스템과 연동하는 경우가 많다. 습도가 높으므로 리본과 라벨지의 보관 관리(항온항습)가 품질의 핵심이다.
- 중국 (China): 원부자재 공급망이 발달하여 현지산 저가형 리본과 라벨지 사용 비중이 높다. 글로벌 수출 물량의 경우 바이어가 지정한 리본(예: Ricoh, Armor 브랜드)을 사용하지 않아 발생하는 클레임이 잦으므로 입고 검사가 필수적이다.
¶ 실전 트러블슈팅: "이런 증상이면 여기를 확인하라"
- 증상: 바코드 중간에 수직으로 흰 선이 생긴다.
- 진단: 프린트 헤드 소자(Element) 파손.
- 조치: 즉시 헤드 교체. 임시방편으로 바코드 위치를 옆으로 이동시켜 인쇄할 수 있으나 근본 해결책은 아님.
- 증상: 인쇄된 바코드가 손으로 문지르면 지워진다.
- 진단: 리본 타입 불일치 또는 인쇄 온도(Darkness) 부족.
- 조치: Wax 리본을 Resin으로 교체하거나 Darkness 수치를 2~3단계 올림.
- 증상: 라벨이 한 장씩 나오지 않고 여러 장이 겹쳐 나오거나 빈 라벨이 배출된다.
- 진단: 센서 캘리브레이션 오류 또는 센서 오염.
- 조치: 센서 부위의 먼지를 에어로 제거하고 'Auto Calibration' 재실행.
- 증상: 인쇄 시 '찍찍'거리는 소음과 함께 리본이 라벨에 달라붙는다.
- 진단: 정전기 발생 또는 인쇄 온도 과다.
- 조치: 정전기 방지 브러시 설치, Darkness 수치 하향 조정.
¶ ISO/IEC 15416 품질 등급 상세 가이드
바코드 검증기(Verifier) 사용 시 다음 7가지 파라미터를 반드시 확인해야 한다.
- Edge Determination: 모든 바와 스페이스의 경계를 명확히 찾을 수 있는가? (실패 시 등급 F)
- Minimum Reflectance: 가장 어두운 바의 반사율이 기준치 이하인가?
- Symbol Contrast: 가장 밝은 부분과 가장 어두운 부분의 차이가 충분한가? (리본 전사 불량 시 저하)
- Minimum Edge Contrast: 인접한 바와 스페이스 사이의 최소 대비가 확보되었는가?
- Modulation: 바코드 내부의 대비 불균일성이 허용 범위 내인가?
- Defects: 바 내부의 흰 점이나 스페이스 내부의 검은 점이 있는가? (헤드 오염 시 발생)
- Decodability: 바코드의 규격(너비)이 표준 대비 얼마나 정확하게 인쇄되었는가?
¶ 관련 항목
- SKU (Stock Keeping Unit): 재고 관리를 위한 최소 단위로, 바코드 데이터의 핵심 구성 요소.
- RFID (Radio Frequency Identification): 바코드의 상위 기술로, 비접촉식으로 다수의 제품 정보를 동시에 읽는 무선 식별 시스템.
- GS1 (Global Standard 1): 바코드 및 전자문서의 국제 표준을 관리하는 기구.
- 번들링 (Bundling): 재단물을 공정별로 이동시키기 위해 바코드가 포함된 티켓으로 묶는 작업.
- ERP (Enterprise Resource Planning): 바코드 데이터를 생성하고 수집된 데이터를 통합 관리하는 전산 시스템.
- WIP (Work In Process): 재공품 관리. 바코드 스캔을 통해 라인에 머물러 있는 제품의 수량을 파악함.
- SSCC (Serial Shipping Container Code): 물류 단위(박스, 팔레트) 식별을 위한 18자리 국제 표준 코드.
