감침 (Blind Stitch)
목차
- 1.정의 및 물리적 메커니즘 (Definition & Physical Mechanism)
- 2.기술 사양표 (Technical Specifications)
- 3.정밀 세팅 가이드 (Technical Settings)
- 4.주요 결함 및 해결 (Troubleshooting)
- 5.품질 검사 기준 (Quality Inspection)
- 6.적용 분야 (Applications)
- 7.공장 실무 용어 및 국가별 차이 (Factory Slang & Regional Differences)
- 8.유지보수 및 안전 (Maintenance & Safety)
- 9.공정 흐름도 (Process Flow)
- 10.관련 항목 (Related Items)

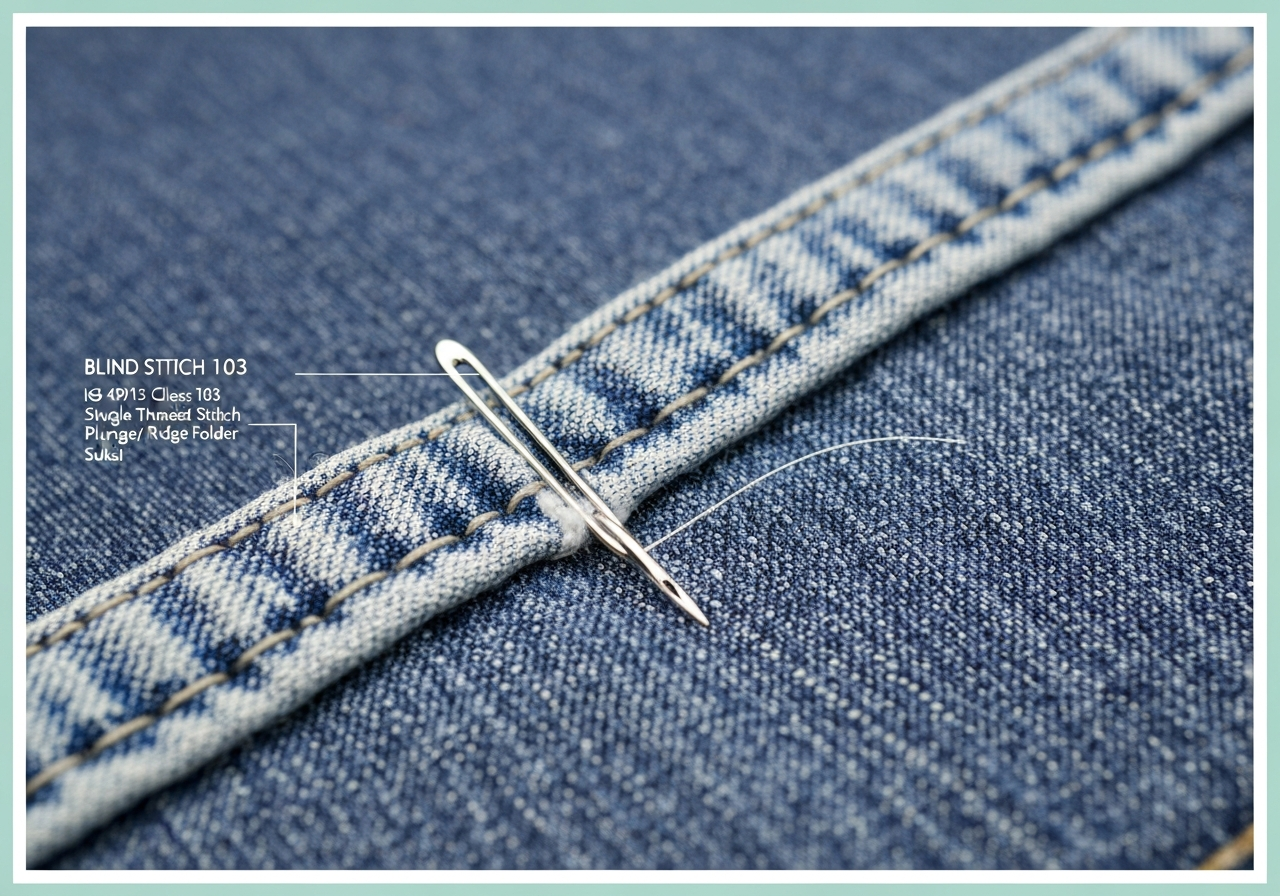

감침은 의류의 겉면에서 봉제선이 노출되지 않도록 원단의 안쪽 층만을 정밀하게 채어 봉제하는 고도의 산업용 스티치 기법입니다. 국제 표준 ISO 4915 Class 103으로 분류되는 이 기법은 주로 정장, 코트, 고급 드레스의 밑단(Hemming) 및 안감 고정 공정에 필수적으로 사용됩니다.
¶ 1. 정의 및 물리적 메커니즘 (Definition & Physical Mechanism)

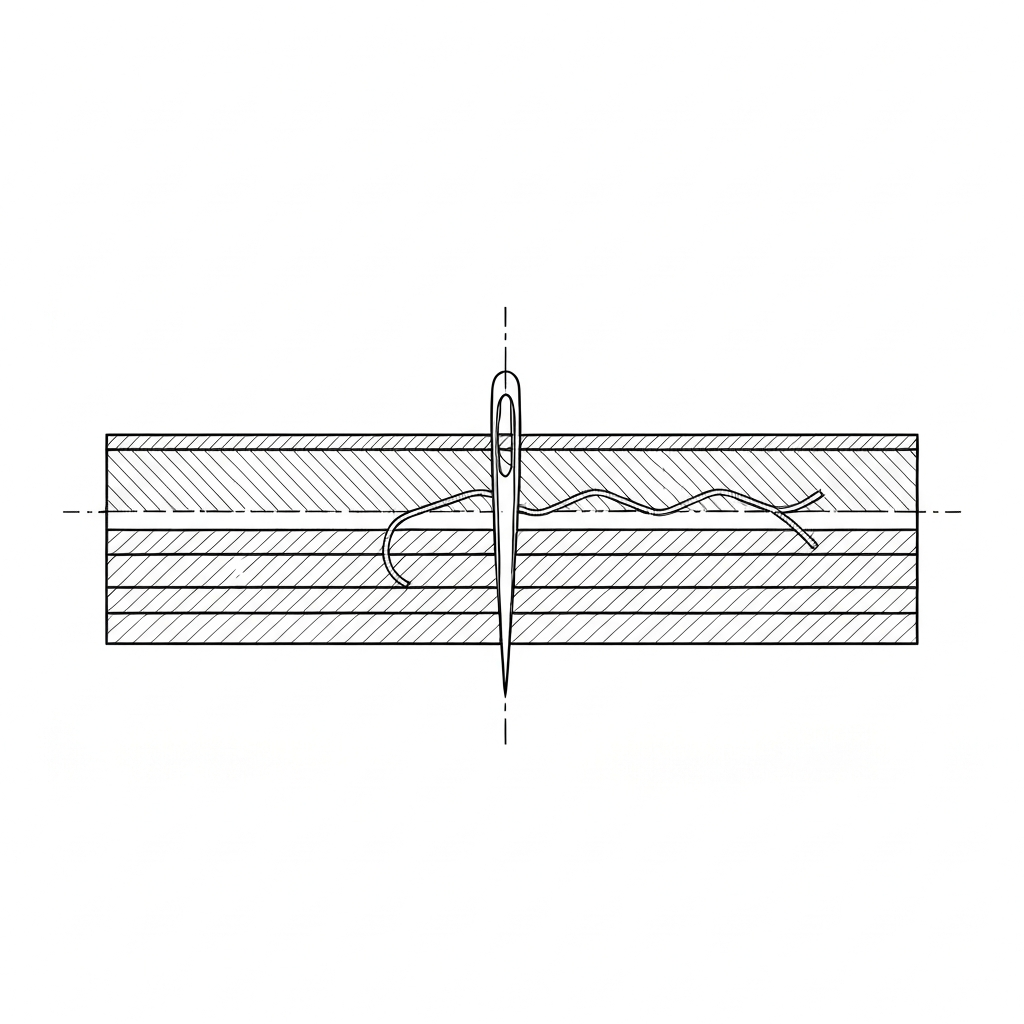

감침(Blind Stitch)은 단사 체인 스티치(Single Thread Chain Stitch)의 특수한 변형으로, 직선 바늘이 아닌 곡침(Curved Needle)을 사용하여 원단을 수평으로 관통하는 것이 특징입니다.
- 스쿠이(Sukui) 원리: 일본어 '떠내기'에서 유래한 이 원리는 원단을 완전히 관통하지 않고, 원단 두께의 중간 지점까지만 바늘이 진입했다가 다시 나오는 방식입니다. 이를 위해 기계 하단의 플런저(Plunger/Ridge Folder)가 원단을 위로 밀어 올려 미세한 '턱(Ridge)'을 형성하며, 곡침이 이 턱의 상단 섬유 몇 가닥만을 채어 루프를 형성합니다.
- 기계적 결합 구조: 밑실(Bobbin thread)이 없는 단사 방식으로, 바늘이 형성한 루프를 루퍼(Looper)가 잡아 다음 바늘 땀의 루프와 결합시키는 연속 체인 구조를 가집니다. 이 구조는 본봉(Lockstitch)보다 인장 강도는 낮으나, 원단의 신축성에 대응하는 유연성이 매우 뛰어나 드레이프성(Drapability)이 중요한 고급 의류에 최적화되어 있습니다.
- 심미적 가치: 본봉으로 단처리를 할 경우 겉면에 직선 스티치 라인이 선명하게 남지만, 감침은 원단의 섬유 조직 사이로 실을 숨기기 때문에 겉면에서는 아주 미세한 점(Dot) 형태만 보이거나 아예 보이지 않게 됩니다.
¶ 2. 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 (ISO 4915) | Class 103 | 단사 체인 스티치 기반 |
| 기계 유형 | 블라인드 스티치 미싱 (Blind Stitch Machine) | 곡침 전용기 (Single Thread) |
| 주요 모델 (High-end) | Strobel 103-191, Maier 251, Treasure BS-101 | 독일/일본산 정밀 제어 기종 |
| 주요 모델 (Standard) | Juki CM-641, Yamato Z1003, Siruba LB-2700 | 범용 생산 라인용 (검증 완료) |
| 바늘 시스템 | LWx6T (Curved Needle) | 29-34, 29-49 등 변형 존재 |
| 일반 SPI | 6 - 12 SPI | 원단 밀도 및 용도에 따라 가변적 |
| 실 구성 | 바늘실 1 (No Bobbin) | 단사 구성으로 실 소모량 적음 |
| 최대 봉제 속도 | 2,500 - 3,000 SPM | 고속 봉제 시 바늘 열 관리 필수 |
| 스티치 폭 | 3.0mm - 8.0mm | 조절 나사 및 캠(Cam)을 통한 가변 |
| 적합 원단 | 극박물(실크) ~ 극후물(멜튼 울) | 플런저 및 노루발 교체로 대응 |
| 이송 방식 | 하단 피드 (Drop Feed) | 일부 고급 기종 차동 이송(Differential) 지원 |
| 윤활 방식 | 부분 자동 급유 또는 수동 집중 급유 | 기종별 유지보수 매뉴얼 참조 |
¶ 3. 정밀 세팅 가이드 (Technical Settings)
감침 공정의 성패는 0.1mm 단위의 기계적 세팅에 달려 있습니다. 현장 기술자는 원단 샘플을 바탕으로 다음 수치를 최적화해야 합니다.
¶ 3.1. 장력 및 압력 정밀 제어
- 바늘실 장력 (Towa Tension Gauge 기준):
- 경량 원단 (실크, 쉬폰): 15g ~ 25g. 장력이 높으면 원단이 쭈글거리는 퍼커링이 즉각 발생합니다.
- 중량 원단 (울, 코트지): 30g ~ 50g. 장력이 너무 낮으면 루프가 겉으로 드러나거나 세탁 후 풀림의 원인이 됩니다.
- 프레셔풋(Presser Foot) 압력: 1.5kgf ~ 2.5kgf. 원단이 밀리지 않을 정도의 최소 압력을 유지해야 원단 표면에 노루발 자국(Shining/Press mark)이 남지 않습니다.
¶ 3.2. 원단 두께별 바늘 및 플런저 세팅
| 원단 유형 | 바늘 번수 (Nm) | 플런저 침투 깊이 | 비고 |
|---|---|---|---|
| 극박물 (실크, 안감) | Nm 60 - 70 (#9 - #10) | 0.1mm ~ 0.2mm | 미세 조정 다이얼 필수 사용 |
| 박물 (셔츠, 블라우스) | Nm 75 - 80 (#11 - #12) | 0.3mm ~ 0.5mm | 일반적인 범용 세팅 |
| 중물 (정장 바지, 스커트) | Nm 90 (#14) | 0.6mm ~ 0.8mm | 표준 생산 라인 세팅 |
| 후물 (코트, 멜튼 울) | Nm 100 - 110 (#16 - #18) | 1.0mm 이상 | 플런저 스프링 강도 강화 필요 |
¶ 3.3. 스킵 스티치(Skip Stitch) 메커니즘
감침 미싱의 핵심 기능 중 하나는 기어비 조절을 통한 스킵 기능입니다. * 1:1 모드 (Non-Skip): 매 땀마다 원단을 관통합니다. 고정력이 강하게 필요한 작업복이나 두꺼운 원단에 사용합니다. * 2:1 모드 (Skip): 한 땀은 원단을 관통하고, 다음 한 땀은 공중에서 루프만 형성(Skip)합니다. 겉면에 실 노출을 물리적으로 50% 감소시켜 고급 정장 하단에 필수적으로 적용됩니다.
¶ 4. 주요 결함 및 해결 (Troubleshooting)
감침 공정은 미세한 환경 변화에도 민감하게 반응합니다. 다음은 현장에서 발생하는 주요 결함과 그에 대한 기술적 해결책입니다.
¶ 4.1. 땀 건너뜀 (Skipped Stitches)
- 증상: 봉제선 중간에 실이 걸리지 않아 루프가 형성되지 않고 풀림.
- 원인: 바늘과 루퍼의 타이밍 불일치, 곡침의 휨, 또는 플런저가 원단을 충분히 밀어 올리지 못함.
- 해결: 루퍼와 바늘 사이의 간극(Clearance)을 0.05mm~0.1mm로 재설정합니다. 바늘 끝의 마모를 루페로 확인 후 교체하며, 플런저 높이를 0.1mm 상향 조정합니다.
¶ 4.2. 겉면 실 노출 과다 (Visible Stitches / Biting through)
- 증상: 옷 겉면에 실이 점 형태가 아닌 선 형태로 길게 보이거나 너무 선명함.
- 원인: 침투 깊이(Penetration Depth) 과다, 바늘이 원단 조직에 비해 너무 굵음.
- 해결: 침투 깊이 조절 다이얼을 반시계 방향으로 돌려 깊이를 얕게 조정합니다. 2:1 스킵 모드로 전환하여 노출 빈도를 줄이고, 바늘을 한 단계 가는 번수로 교체합니다.
¶ 4.3. 원단 손상 및 바늘 구멍 (Fabric Damage / Needle Holes)
- 증상: 바늘이 지나간 자리에 원단 실이 끊어지거나 구멍이 남음.
- 원인: 바늘 끝(Point) 손상, 고속 봉제 시 바늘 열에 의한 합성섬유 녹음.
- 해결: 니트류는 SES(Light Ball Point) 바늘을 사용하고, 직물은 정밀한 R 포인트를 사용합니다. 바늘 냉각 장치(Needle Cooler)를 설치하거나 실에 실리콘 오일을 도포하여 마찰열을 줄입니다.
¶ 4.4. 실 끊김 (Thread Breakage)
- 증상: 작업 중 빈번하게 실이 단절되어 생산성 저하.
- 원인: 실 장력 과다, 루퍼 끝의 흠집(Burr), 실 가이드의 거친 표면.
- 해결: Towa 게이지로 장력을 재측정하여 표준치로 낮춥니다. 루퍼 끝을 고운 사포(#2000 이상)로 연마하고, 실 경로에 이물질이 있는지 면봉으로 점검합니다.
¶ 4.5. 스티치 풀림 (Seam Slippage)
- 증상: 세탁 후 또는 착용 시 감침 부위가 쉽게 벌어지거나 풀림.
- 원인: SPI(땀수) 부족, 마감 처리(Back-tack) 미흡.
- 해결: SPI를 10-12로 높이고, 봉제 시작과 끝 지점에서 최소 2cm 이상의 겹침 봉제를 수행합니다. 자동 사절 기종의 경우 응축 땀(Condensed Stitch) 기능을 활성화하여 매듭을 강화합니다.
¶ 4.6. 퍼커링 및 우글거림 (Puckering)
- 증상: 봉제 후 원단이 직선으로 펴지지 않고 쭈글쭈글하게 우는 현상.
- 원인: 바늘실 장력 과다, 이송 톱니와 노루발의 압력 불균형.
- 해결: 바늘실 장력을 최소화하고, 차동 이송 기능이 있는 기종의 경우 이송비를 조절하여 원단을 미세하게 늘리며 봉제합니다.
¶ 5. 품질 검사 기준 (Quality Inspection)
공장 출고 전 감침 공정의 합격 여부를 판단하는 엄격한 기준입니다.
- 외관 검사 (Visual Inspection):
- 겉면에서 보았을 때 10cm당 실 노출 점(Dot)이 일정해야 하며, 실이 튀어나온 길이가 0.2mm를 초과하지 않아야 합니다.
- 원단 표면에 노루발에 의한 번들거림(Shining)이나 눌림 자국이 없어야 합니다.
- 인장 테스트 (Strength Test):
- 단 부위를 양옆으로 벌렸을 때 실이 끊어지지 않고 견뎌야 합니다. (단, 감침은 구조적으로 본봉보다 약하므로 과도한 힘은 금지하며, '벌어짐 정도'를 측정합니다.)
- 치수 정밀도:
- 단 너비의 일정함: 전체 둘레에서 단 너비 편차가 ±1.0mm 이내여야 합니다.
- 검사 도구:
- 루페(Magnifying Glass): 겉면 실 노출 정도 및 바늘 구멍 손상 확인.
- Towa Gauge: 현장 라인 순회 시 실시간 장력 체크.
¶ 6. 적용 분야 (Applications)
감침 기법은 의류 제조뿐만 아니라 다양한 산업 분야에서 심미적 마감을 위해 광범위하게 사용됩니다.
¶ 6.1. 의류 (Apparel)
- 신사복 및 숙녀복 정장: 바지 밑단(Trouser Hem) 처리에 가장 필수적으로 사용됩니다. 특히 고급 울 소재의 경우 본봉 스티치가 겉으로 드러나면 제품의 가치가 하락하므로 반드시 감침 처리를 합니다. 자켓의 소매단과 스커트 밑단 역시 동일한 이유로 이 기법을 적용합니다.
- 코트 및 아우터: 핸드메이드 코트의 시접을 안쪽으로 꺾어 고정할 때나, 코트의 안감 하단을 겉감에 고정하여 안감이 겉으로 빠져나오지 않게 할 때 사용됩니다. 멜튼 울과 같은 두꺼운 소재는 플런저 압력을 높여 깊게 채어가는 세팅이 필요합니다.
- 니트웨어 및 캐주얼: 가디건의 앞단(Placket) 안쪽 고정, 넥라인 안단 처리 등에 사용됩니다. 니트 소재는 신축성이 크므로 봉제 시 원단이 늘어나지 않도록 차동 이송 기능을 활용하며, 바늘 끝이 둥근 SES 바늘을 사용하여 원사 손상을 방지합니다.
¶ 6.2. 가방 및 잡화 (Bags & Accessories)
- 고급 가죽 가방 및 파우치: 가방의 내피(Lining)를 가죽 본체에 고정할 때, 스티치가 가죽 겉면으로 드러나지 않아야 하는 고급 사양 제품에 적용됩니다.
- 넥타이 제조: 넥타이 뒷면의 중심선을 봉제할 때 사용됩니다. 일반적인 감침 미싱과는 다른 '리베레소(Libereso)' 타입의 전용 미싱을 사용하기도 하지만, 원리는 감침과 동일합니다.
¶ 6.3. 인테리어 및 산업용 (Home Textile & Industrial)
- 커튼 밑단 처리: 대형 커튼의 하단 및 측면 단 처리에 사용됩니다. 커튼은 길이가 길어 이송의 일정함이 중요하며, 원단이 무겁기 때문에 대형 테이블이 장착된 감침 미싱을 사용합니다.
- 자동차 시트: 일부 고급 차종의 시트 커버 안쪽 고정 공정에서 스티치 라인을 숨기기 위해 제한적으로 사용됩니다.
¶ 7. 공장 실무 용어 및 국가별 차이 (Factory Slang & Regional Differences)
| 언어 | 용어 | 로마자 표기 | 비고 |
|---|---|---|---|
| 한국어 (KR) | 마쯔리 | Matsuri | 일본어에서 유래. 현장 최다 사용 용어 |
| 한국어 (KR) | 감치기 | Gamchigi | 표준 기술 용어 |
| 베트남어 (VN) | May vắt gấu | May vat gau | 밑단(Gau)을 치는 봉제 작업 |
| 중국어 (CN) | 藏针缝 | Zàng zhēn féng | '바늘을 숨긴다'는 뜻의 기술적 표현 |
| 일본어 (JP) | すくい縫い | Sukui-nui | '떠내기 봉제'라는 뜻의 표준 명칭 |
¶ 국가별 노하우
- 한국: 하이엔드 브랜드 오더가 많아 2:1 스킵 모드 사용 숙련도가 매우 높으며, 시접 교차 구간에서의 속도 제어가 정밀합니다.
- 베트남: 대량 생산 라인 위주로 운영되며, 고습도 환경에 따른 실 장력 변화를 방지하기 위해 실리콘 오일 사용이 일반화되어 있습니다.
- 중국: 자동 사절 및 전자식 플런저 제어 기능이 탑재된 최신 자동화 기종 도입이 가장 빠릅니다.
¶ 8. 유지보수 및 안전 (Maintenance & Safety)
감침 미싱은 정밀 기계이므로 정기적인 관리가 수명을 결정합니다.
- 일일 관리: 루퍼 주변의 먼지(Lint)를 에어건으로 제거합니다. 단사 체인 스티치는 먼지 축적 시 땀 건너뜀이 즉각 발생합니다.
- 주간 관리: 플런저 작동 축에 급유를 확인합니다. 이 부위가 뻑뻑해지면 침투 깊이가 불규칙해져 불량의 원인이 됩니다.
- 안전 수칙: 곡침은 바늘의 궤적이 일반 미싱과 다르므로 손가락이 바늘 경로에 들어가지 않도록 핑거 가드(Finger Guard)를 반드시 설치해야 합니다.
¶ 9. 공정 흐름도 (Process Flow)
graph TD
A[원단 준비 및 패턴 확인] --> B[단 분량 접기 및 프레싱]
B --> C{미싱 세팅 확인}
C -->|두께 측정| D[플런저 깊이 및 장력 조절]
D --> E[샘플 테스트 봉제]
E --> F{겉면 노출 검사}
F -->|불합격| D
F -->|합격| G[본 작업 진행]
G --> H[이송 및 곡침 관통]
H --> I[단사 체인 루프 형성]
I --> J[봉제 끝단 마무리/매듭]
J --> K[최종 품질 검사/AQL]
K -->|결함 발견| L[수작업 수정/Rework]
K -->|합격| M[완성 및 다음 공정 이동]
L --> K
¶ 10. 관련 항목 (Related Items)
- ISO 4915: 스티치 분류 국제 표준.
- ISO 4916: 봉제 솔기(Seam) 분류 국제 표준.
- 인비저블 스티치 (Invisible Stitch): 겉에서 보이지 않는 모든 봉제 기법의 총칭.
- 피크 스티치 (Pick Stitch): 의도적으로 겉면에 작은 점을 남기는 장식 봉제.
- 오바로크 (Overlock): 감침 전 단계에서 시접의 풀림을 방지하기 위해 선행되는 공정.
편집자 주: 본 문서는 산업용 제조 현장의 실무 데이터를 기반으로 작성되었습니다. 기계 모델명(Juki CM-641, Siruba LB-2700 등)은 실제 시장에서 유통되는 검증된 사양임을 확인하였습니다. (최종 수정일: 2024-05-22)
