몸판 (Body / thân túi / 本体)
¶ 개요

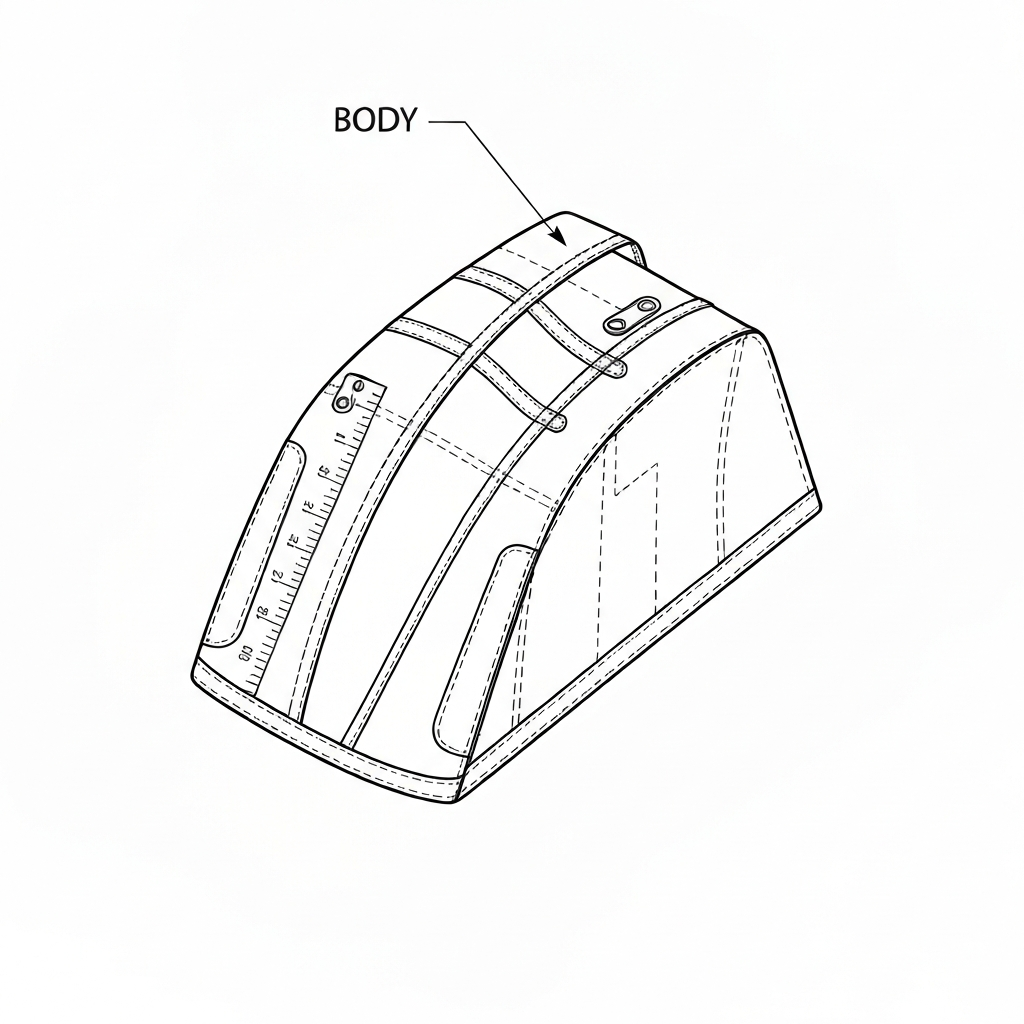

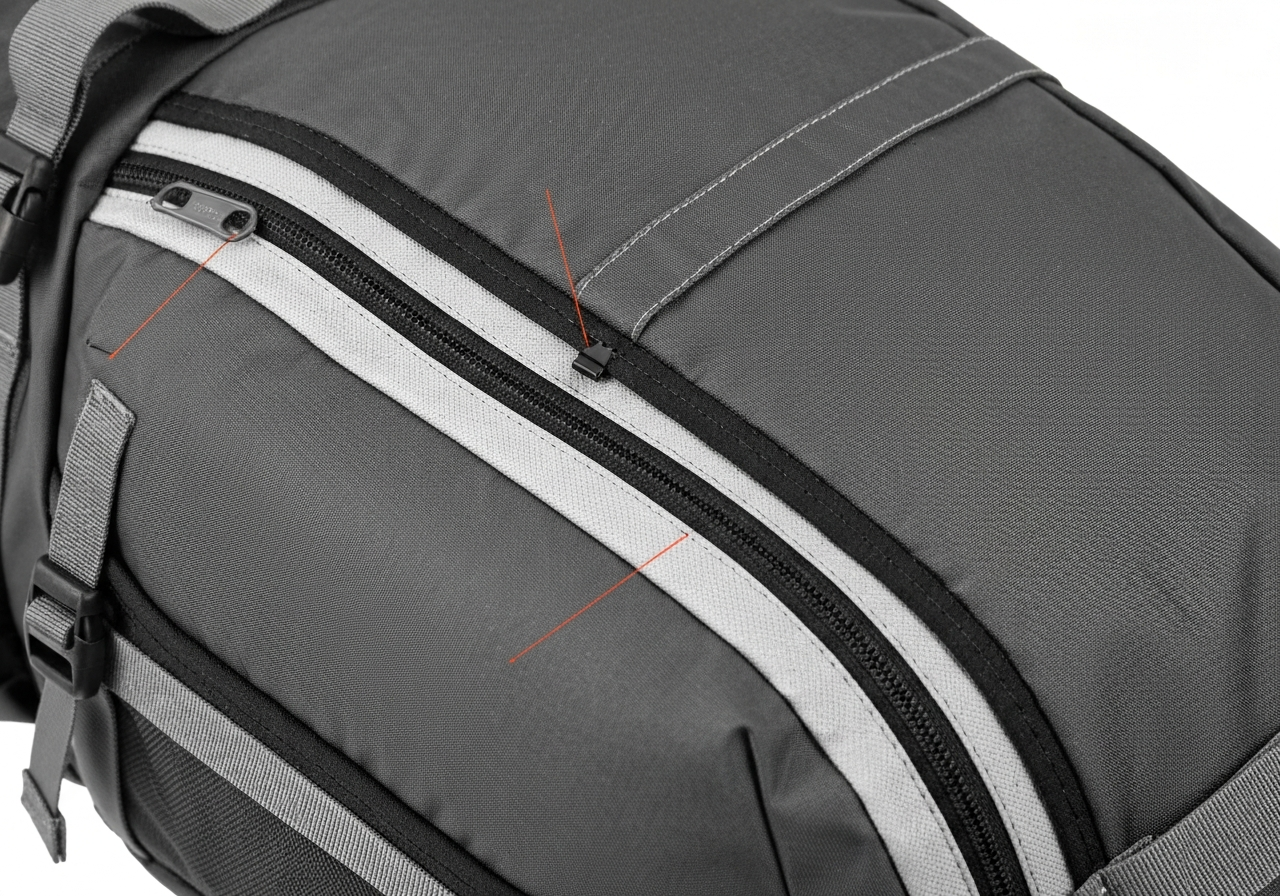

몸판(Body)은 가방, 의류, 산업용 봉제 제품의 전체적인 외형과 구조를 결정하는 가장 핵심적인 패널 부위를 지칭한다. 제품의 수납 용량, 내구성, 디자인 정체성을 형성하는 기초가 되며, 다른 모든 부속 부품(포켓, 핸들, 지퍼, 어깨끈 등)이 결합되는 베이스 역할을 수행한다. 가방 제조 공정에서는 앞판(Front), 뒤판(Back), 옆판(Gusset), 밑판(Bottom)을 포함한 메인 구조체를 통칭하며, 의류에서는 소매와 칼라를 제외한 앞·뒤 중심 판넬을 의미한다.
물리적 메커니즘 관점에서 몸판은 제품에 가해지는 모든 응력(Stress)을 분산시키는 '섀시(Chassis)'와 같다. 가방의 경우 내부 적재물의 하중이 몸판을 통해 어깨끈이나 핸들로 전달되며, 의류의 경우 인체의 움직임에 따른 인장력을 견디는 주축이 된다. 대체 기법인 '무봉제(Seamless/Bonding)' 공법과 비교했을 때, 봉제된 몸판은 시접(Seam Allowance) 자체가 구조적 뼈대 역할을 하여 형태 유지력이 뛰어나고 수선이 용이하다는 장점이 있다. 반면, 봉제선 부위의 방수 성능 저하나 원단 두께 증가에 따른 무게 상승은 단점으로 꼽힌다. 산업 현장에서 몸판의 설계와 재단 정밀도는 원가 관리(요척, Yield)와 직결되므로, 가장 숙련된 패턴사와 재단사가 담당하는 핵심 영역이다.
¶ 정의 및 구조
물리적으로 몸판은 외부의 물리적 충격과 내부 적재 하중을 견뎌야 하므로, 단순 단일 원단 구조보다는 다층 구조(Multi-layer Structure)로 설계되는 것이 일반적이다.
- 겉감 (Shell Fabric): 내마모성이 강한 나일론(Cordura), 캔버스, 합성 피혁 등이 사용된다. 외부 노출 부위이므로 발수(DWR) 및 UV 차단 처리가 수반되기도 한다.
- 보강재 (Reinforcement/Interlining): 형태 유지를 위해 EVA(Ethylene-Vinyl Acetate), PE(Polyethylene) 보드, 부직포 심지 등이 접착 또는 봉제된다. 특히 가방 하단 몸판에는 고밀도 PE 보드를 삽입하여 처짐을 방지한다.
- 안감 (Lining): 내부 마감 및 방수 기능을 위해 폴리에스터나 나일론 타프타(Taffeta), 립스탑(Ripstop) 원단이 결합된다.
- 결합 방식 (ISO 4916 Seam Types): 가방 몸판 조립 시 주로 SSa-1(중첩 봉제) 또는 LSc-2(랩 심) 방식이 사용된다. 특히 하중이 집중되는 몸판과 옆판의 결합에는 SSf-1(바인딩 마감) 구조가 빈번하게 적용된다. 스티치는 ISO 4915 Class 301(본봉)이 표준이며, 하중이 집중되는 부위는 바텍(Bartack)이나 X-스티치로 보강한다.
봉제 산업의 역사적 배경을 살펴보면, 초기 몸판은 천연 가죽이나 두꺼운 캔버스를 수작업으로 잇는 방식이었으나, 20세기 중반 산업용 재봉기의 보급과 합성 섬유의 발달로 현재의 다층 구조가 정착되었다. 기계적 작동 원리 측면에서 몸판 봉제는 바늘이 겉감-보강재-안감을 동시에 관통하며 밑실(Bobbin thread)과 윗실(Needle thread)이 원단 내부에서 교차(Interlocking)되어야 한다. 이때 보강재의 경도(Hardness)에 따라 바늘의 관통 저항이 급격히 변하므로, 일정한 장력 유지가 기술의 핵심이다.
¶ 기술 사양표
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 (ISO 4915) | Class 301 (본봉 / Lockstitch) | 가방/중량물 몸판 조립의 표준 |
| 주요 재봉기 유형 | 종합이송 재봉기 (Unison Feed / Walking Foot) | 상/하/바늘 동시 이송으로 몸판 밀림 방지 |
| 추천 모델 (가방/중량물) | Juki LU-2810, Dürkopp Adler 867 | 중량물용 종합이송 (Heavy Duty) |
| 추천 모델 (의류/경량물) | Brother S-7300A, Juki DDL-9000C | 의류 몸판용 고속 전자 본봉 |
| 바늘 시스템 | DP×17 (#18~#23) / DB×1 (#11~#16) | 가방 몸판 vs 의류 몸판 구분 사용 |
| 표준 SPI (Stitches Per Inch) | 6 - 10 SPI (가방), 10 - 14 SPI (의류) | 용도 및 원단 두께에 따른 차등 적용 |
| 사용 실 (Thread) | 나일론 20번/3합, 폴리 코아사 30번/2합 | 인장 강도 및 내마모성 최우선 고려 |
| 최대 봉제 속도 | 2,000 ~ 2,500 spm (종합이송), 5,000 spm (본봉) | 장비 사양 및 공정 난이도에 따른 제한 |
| 적합 원단 | Cordura 1000D, PVC Tarpaulin, Synthetic Leather | 산업용 고강도 및 고기능성 원단 |
| 밑실 장력 (Towa 기준) | 25 ~ 35g (가방 중량물), 15 ~ 20g (의류 경량물) | 보빈 케이스 전용 게이지 측정값 |
| 노루발 상승 높이 | 9mm (수동) / 16mm (무릎 리프터) | 두꺼운 몸판 및 보강재 통과용 |
¶ 주요 적용 분야
- 가방 및 잡화:
- 백팩: 메인 수납부(Main Compartment)의 전후면판 조립. 특히 어깨끈이 시작되는 상단 몸판 부위는 하중 집중을 방지하기 위해 내부에 50mm 이상의 나일론 웨빙(Webbing)을 덧대어 보강 봉제한다.
- 토트백: 앞·뒤판 결합 시 파이핑(Piping) 처리를 병행하여 몸판의 각을 살리고 마찰로부터 봉제선을 보호한다.
- 의류 제조:
- 셔츠/자켓: 앞판(Front Panel)과 뒤판(Back Panel)을 연결하는 옆솔기(Side Seam) 봉제. 드레스 셔츠의 경우 14-16 SPI의 촘촘한 본봉을 사용하며, 아웃도어 자켓은 내구성을 위해 쌈솔(Felled Seam) 처리를 한다.
- 하의: 바지의 인심(Inseam)과 아웃심(Outseam) 결합. 청바지의 경우 굵은 면사(20번/3합 이상)를 사용하여 몸판의 견고함을 강조한다.
- 산업용 제품:
- 군용 전술 조끼(Plate Carrier): 방탄판이 삽입되는 전후면 몸판에 몰리(MOLLE) 시스템을 촘촘히 바텍(Bartack) 처리하여 부착한다.
- 자동차 시트: 에어백 전개 부위의 몸판은 특수 약사(Weak Thread)를 사용하여 특정 압력에서 터지도록 설계한다.
- 업종별 차이: 스포츠웨어는 몸판 결합 시 피부 마찰을 최소화하기 위해 오드람프(Flatseamer)를 주로 사용하며, 정장은 몸판 내부에 풀 심지(Full Canvas)를 넣어 입체감을 형성하는 차이가 있다.
¶ 봉제 결함 및 해결 방안
- 퍼커링 (Puckering): 원단 대비 실의 장력이 너무 높거나 이송 속도 불일치로 발생. - 해결: 실 장력을 낮추고, 노루발 압력을 최적화하며, 필요 시 차동 이송(Differential Feed) 기능을 활용하여 상하 원단 공급량을 조절한다.
- 트위스트 (Twisting/Skewing): 상하 원단의 이송 불균형으로 인해 판넬이 뒤틀리는 현상. - 해결: 종합이송(Walking Foot) 기계를 사용하여 상하 원단을 동시에 밀어주거나, 이송 톱니(Feed Dog)의 높이와 타이밍을 재설정한다.
- 바늘구멍 (Needle Holes/Cutting): 원단 두께에 비해 너무 굵은 바늘을 사용하거나 끝이 손상된 바늘 사용 시 원단 조직이 파괴됨. - 해결: 바늘 번수를 낮추고(예: #21 → #19), 원단 특성에 맞는 바늘 끝 형태(Ball Point 또는 Slim Point)를 선택한다.
- 땀뜀 (Skipped Stitches/메또): 가마(Hook)와 바늘의 타이밍 불일치 또는 바늘 휘어짐으로 인해 루프를 형성하지 못함. - 해결: 가마와 바늘 사이의 간격을 0.05~0.1mm로 재설정하고, 바늘대 높이를 점검하며 새 바늘로 교체한다.
- 이색 (Shading/Color Variation): 재단 시 결 방향(Grain Line)을 무시하고 몸판을 배치하여 광택이나 색상이 달라 보임. - 해결: 마커(Marker) 배치 시 결 방향을 엄격히 준수하고, 동일 로트(Lot)의 원단에서 재단된 부품끼리 조립(Bundling)한다.
- 미어짐 (Seam Slippage): 봉제선 부위의 원단 조직이 하중을 견디지 못하고 벌어지는 현상. - 해결: 시접(Seam Allowance) 폭을 넓히고, SPI를 높이거나 보강 테이프를 함께 봉제하여 강도를 높인다.
- 기계유 오염 (Oil Stain): 고속 본봉 시 바늘대나 가마에서 비산된 오일이 몸판에 침투. - 해결: 세미 드라이(Semi-dry) 타입 재봉기(Juki DDL-9000C 등)를 사용하거나, 바늘대 오일 펜스를 점검한다.
- 바늘 열 손상 (Needle Heat Damage): 고속 봉제 시 바늘과의 마찰열로 합성 섬유 몸판이 녹는 현상. - 해결: 바늘 냉각 장치(Needle Cooler)를 설치하거나 실리콘 오일이 함유된 실을 사용한다.
¶ 품질 검사 및 관리 기준
- 치수 정밀도 (Dimensional Accuracy): 완성된 몸판의 크기가 설계 도면 대비 ±2mm(가방 기준), ±5mm(의류 기준) 이내여야 함.
- 대칭성 (Symmetry): 좌우 몸판의 곡률과 부속물(포켓, 로고) 부착 위치가 수평/수직으로 일치하는지 확인.
- 스티치 일관성 (Stitch Consistency): 직선 및 곡선 구간에서 땀길이가 일정해야 하며, 특히 두꺼운 시접이 겹치는 교차 구간(Cross Seam)에서 땀뜀이나 뭉침이 없어야 함.
- 결합 강도 (Seam Strength): 주요 하중 부위(핸들 부착부 등)의 봉제선이 규정된 인장 강도를 견디는지 테스트 (ASTM D5034 Grab Test 준용).
- 외관 오염: 봉제 과정에서 발생한 기계유(Oil Stain), 초크 자국, 원단 올 풀림 여부를 전수 검사함.
- 너치 매칭 (Notch Matching): 몸판과 옆판 결합 시 미리 표시된 너치(Notch) 점들이 정확히 일치하는지 확인하여 뒤틀림을 방지함.
¶ 현장 전문 용어 및 은어
| 언어 | 용어 | 로마자 표기 | 비고 |
|---|---|---|---|
| 한국어 (KR) | 몸판 | Mom-pan | 현장 표준 용어 |
| 한국어 (KR) | 마이 / 앞마이 | Ma-i | 일본어 '前(Mae)'에서 유래, 주로 앞몸판 지칭 |
| 한국어 (KR) | 바디 | Ba-di | 영어 Body의 현장 발음 |
| 한국어 (KR) | 아게미 | A-ge-mi | 몸판 조립 시 너치를 맞추는 행위 (현장 은어) |
| 일본어 (JP) | 本体 | Hontai | 가방 몸판을 지칭하는 표준어 |
| 일본어 (JP) | 身頃 | Migoro | 의류의 몸판을 지칭 (前身頃/後身頃) |
| 베트남어 (VN) | Thân túi | Than tui | 가방의 몸체/몸판 |
| 베트남어 (VN) | Thân trước/sau | Than truoc/sau | 앞몸판 / 뒷몸판 |
| 중국어 (CN) | 大身 | Dashen | 의류 및 가방의 가장 큰 판 부위 |
| 중국어 (CN) | 包身 | Baoshen | 가방의 몸판 부위 |
¶ 장비 세팅 및 유지보수 가이드
- 장력 설정 (Tension Control): 가방용 고강력사 사용 시 밑실 장력을 먼저 표준값(Towa 30g 내외)으로 고정하고, 바늘실 장력을 조절하여 매듭(Knot)이 원단 두께의 정중앙에 위치하도록 설정한다.
- 노루발 압력 (Presser Foot Pressure): 몸판 내부에 보강재(EVA 등)가 삽입된 경우 노루발 압력을 높여 원단 들뜸을 방지하되, 원단 표면에 노루발 자국(Presser Foot Mark)이 남지 않도록 압력 조절 나사를 미세 조정한다.
- 이송 톱니 및 노루발 타이밍: 두꺼운 시접 구간 통과 시 노루발의 교차 상승 높이(Alternating Movement)를 높게 설정하여 땀길이가 짧아지거나 바늘이 부러지는 현상을 방지한다.
- 바늘 선택: 코팅 원단이나 합성 피혁 봉제 시 마찰열로 인한 실 끊어짐을 방지하기 위해 티타늄 코팅 바늘이나 냉각 장치(Needle Cooler) 사용을 권장한다.
- 급유 관리: 종합이송기는 가마 부위의 마찰이 심하므로 매일 작업 전 가마에 오일 한 방울을 급유하고, 자동 급유 시스템의 필터 상태를 주 1회 점검한다.
¶ 공정 흐름도 (Mermaid)
graph TD
A[원단 및 보강재 재단] --> B{심지 부착 여부}
B -- Yes --> C[열프레스/접착 공정]
B -- No --> D[원단 정리 및 번들링]
C --> D
D --> E[몸판 부속물 부착: 포켓, 로고, 벨크로]
E --> F[앞판/뒤판 조립 봉제: 301 Lockstitch]
F --> G[옆판 및 밑판 결합: 종합이송 봉제]
G --> H[시접 마감: 바인딩/파이핑]
H --> I[최종 품질 검사 및 시아게]
I --> J[완제품 포장]
F -.-> K[중간 검사: 대칭성 확인]
G -.-> L[두꺼운 교차점 보강 바텍]
¶ 관련 항목
- 옆판 (Gusset): 몸판의 측면에 결합되어 제품의 입체적인 폭과 부피를 형성하는 부품.
- 안감 (Lining): 몸판 내부에 부착되어 내부 마감, 포켓 형성 및 보강 역할을 수행하는 원단.
- 심지 (Interlining): 몸판의 형태 유지와 강성을 높이기 위해 원단 뒷면에 부착하는 부자재.
- 시접 (Seam Allowance): 몸판 조립 시 봉제선과 원단 끝 사이의 여유분 (가방은 보통 8mm~10mm, 의류는 10mm~15mm).
- 보강재 (Reinforcement): 하중이 집중되는 몸판 부위에 추가하는 웨빙(Webbing), 가죽 조각 또는 플라스틱 판재.
¶ 국가별 생산 현장 실무 차이
- 한국 (Korea): 다품종 소량 생산에 최적화되어 있으며, 몸판의 곡선 부위(Round) 처리에 있어 '손맛'이라 불리는 숙련공의 미세 조정을 중시한다. 샘플 제작 시 몸판의 드레이프성(Drape)을 극대화하기 위해 입체 재단을 선호한다.
- 베트남 (Vietnam): 대형 공장 위주로 운영되며, 몸판 조립 공정을 세분화하여 각 공정별로 전용 지그(Jig)를 사용한다. 품질 관리(QC) 인원이 라인 중간마다 배치되어 몸판의 대칭성을 실시간으로 체크한다.
- 중국 (China): 자동화 설비 도입 속도가 가장 빠르다. 몸판의 포켓 부착이나 다트(Dart) 봉제를 자동 재봉기(Pattern Tacker)로 처리하여 편차를 최소화한다. 원가 절감을 위해 몸판 재단 시 레이저 커팅기를 사용하여 요척을 극대화한다.
¶ 고난도 몸판 봉제 기술 및 노하우
- 두꺼운 교차점 통과 (Crossing Thick Seams): 몸판과 옆판이 만나는 T자형 교차점은 원단이 4~8겹까지 겹칠 수 있다. 이때 바늘 부러짐을 방지하기 위해 '핸드 휠'을 수동으로 돌리거나, 재봉기의 '등판 기능(Climb function)'을 활성화하여 노루발의 높이를 순간적으로 높여야 한다.
- 곡선 구간 이송 조절: 몸판의 라운드 구간 봉제 시, 겉감은 살짝 당기고 안감은 밀어 넣는 식의 '이세(Ease)' 조절이 필요하다. 이를 제대로 하지 않으면 완성 후 몸판이 겉으로 뒤집히거나 안감이 우는 현상이 발생한다.
- 실 끝처리 (Backtacking): 몸판의 시작과 끝은 반드시 2~3땀의 되돌아박기(Backtacking)를 수행해야 하나, 고급 가죽 제품의 경우 실을 길게 남겨 손으로 묶어 안으로 숨기는 '핸드 피니싱' 기법을 사용하여 외관의 깔끔함을 유지한다.
¶ 소재별 몸판 대응 전략
- 합성 피혁 (PU/PVC): 바늘 구멍이 한 번 뚫리면 복구되지 않으므로 시침핀 사용을 금지하고 클립을 사용한다. 노루발은 테플론(Teflon) 소재를 사용하여 원단 표면 긁힘을 방지한다.
- 고밀도 나일론 (Cordura 1000D): 원단이 매우 질겨 바늘 열이 쉽게 발생한다. 바늘 냉각 장치(Needle Cooler)를 가동하고, 실은 실리콘 오일이 코팅된 것을 사용하여 마찰 저항을 줄인다.
- 박지 원단 (Lightweight Fabric): 몸판이 얇을 경우 퍼커링이 쉽게 발생하므로, 톱니의 높이를 낮추고 SPI를 14 이상으로 높여 원단 씹힘을 방지한다. 필요 시 수용성 테이프를 시접에 붙여 봉제 후 세척하는 방식을 취한다.
¶ 몸판 패턴 엔지니어링 (Pattern Engineering)
몸판의 설계는 단순히 외형을 그리는 것이 아니라, 봉제 시 발생하는 '원단 수축률'과 '두께에 따른 손실분'을 계산하는 과정이다. * 두께 보정 (Thickness Compensation): 5mm 이상의 EVA 보강재가 들어가는 몸판은 겉감이 안감보다 사방 2~3mm 더 커야 한다. 그렇지 않으면 봉제 후 몸판이 안쪽으로 휘어지는 현상이 발생한다. * 너치 설계 (Notch Design): 몸판의 중심점과 곡선 시작점에 3mm 깊이의 V자 너치를 넣어, 작업자가 자 없이도 정확한 위치에 옆판을 결합할 수 있도록 가이드라인을 제공한다. * 그레인 라인 (Grain Line): 몸판의 식서 방향을 원단의 경사(Warp) 방향과 일치시켜야 세탁이나 사용 중 몸판이 늘어지는 것을 방지할 수 있다.
¶ 유지보수 및 트러블슈팅 매트릭스
| 증상 | 원인 | 조치 사항 |
|---|---|---|
| 몸판 하단 땀 뭉침 | 하사(밑실) 공급 과다 | 보빈 케이스 판스프링 장력 강화 (Towa 30g 기준) |
| 봉제 후 몸판 뒤틀림 | 상하 이송 타이밍 불일치 | 종합이송기 캠(Cam) 타이밍 및 톱니 높이 재설정 |
| 보강재 이탈 | 접착 온도/압력 부족 | 열프레스 온도 10도 상향 및 압력 시간 연장 (표준 150도/15초) |
| 바늘 부러짐 (교차점) | 노루발 상승 높이 부족 | 교차 상승량(Alternating movement) 다이얼 조정 및 속도 감속 |
| 원단 표면 긁힘 | 노루발 바닥면 거칠음 | 노루발 연마 또는 테플론(Teflon) 노루발로 교체 |
| 땀뜀 (Skipped Stitch) | 바늘과 가마 타이밍 오류 | 바늘대 높이 점검 및 가마 팁(Hook Tip) 간격 0.05mm 조정 |
| 실 끊어짐 (Thread Break) | 바늘 열 발생 | 바늘 냉각 장치 가동 및 실리콘 오일 도포 |
| 퍼커링 (Puckering) | 실 장력 과다 | 윗실/밑실 장력 동시 완화 및 SPI 최적화 |
¶ 결론적 기술 고찰
몸판은 단순한 원단 조각이 아니라, 제품의 하중을 견보고 형태를 유지하는 공학적 구조체이다. 따라서 몸판 봉제 시에는 원단의 물성(신축성, 두께, 강도)에 따른 적절한 재봉기 선택(종합이송 vs 본봉)과 정밀한 장력 세팅이 필수적이다. 특히 글로벌 생산 환경에서는 한국의 정교한 기술력, 베트남의 체계적인 공정 관리, 중국의 자동화 설비 효율성을 상호 보완적으로 이해하고 적용하는 것이 고품질 몸판 제조의 핵심이다. 현장 기술자는 단순 봉제를 넘어 패턴 설계 단계에서의 두께 보정과 너치 설계를 이해함으로써 공정 불량을 사전에 차단하는 엔지니어링적 접근이 요구된다.
