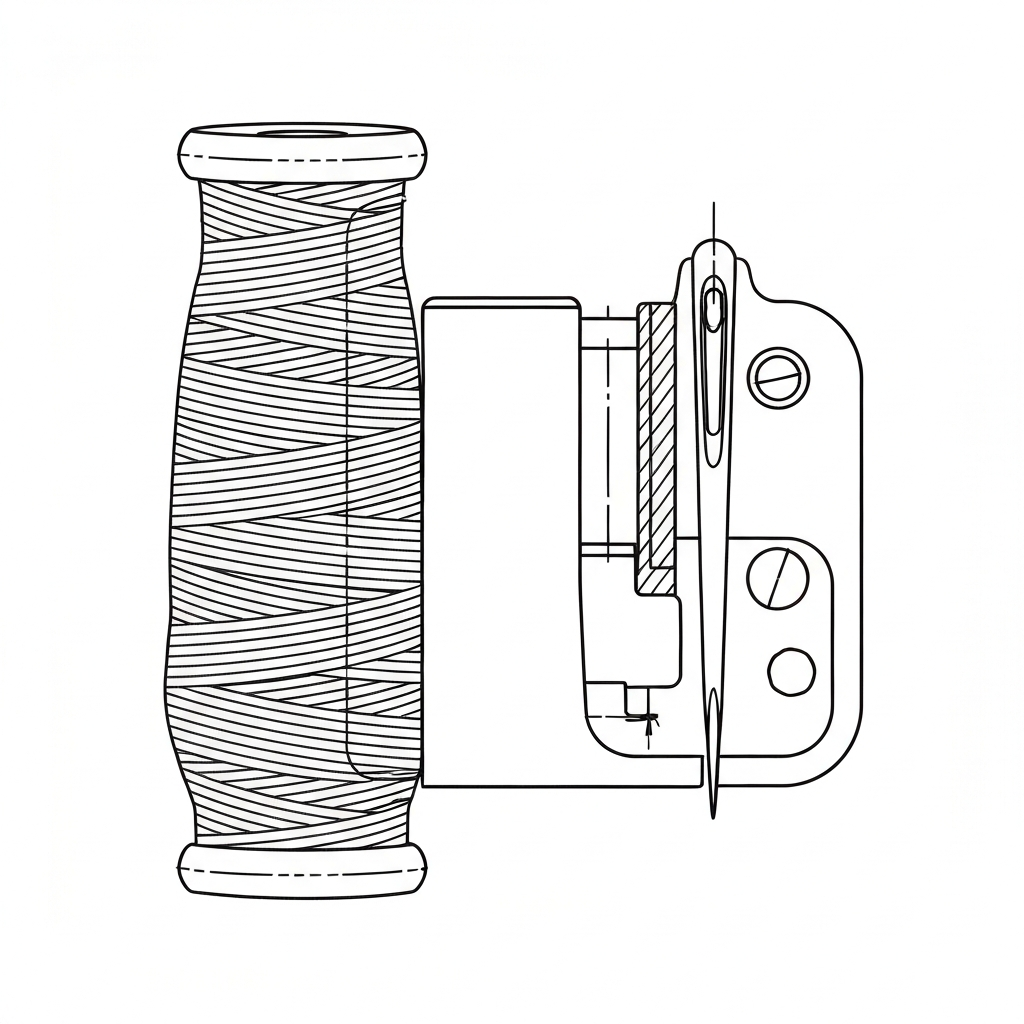

그림 1: 고강력 나일론 6.6 필라멘트에 본딩 처리가 완료된 산업용 본딩사의 구조
¶ 개요
본딩사(Bonded Nylon Thread)는 고강도 나일론 6.6 연속 필라멘트(Continuous Filament) 가닥을 특수 수지(Resin)로 화학적 코팅 처리하여 하나로 결합한 기능성 봉제사입니다. 일반적인 재봉사가 고속 봉제 시 바늘과의 마찰열로 인해 꼬임이 풀리거나 가닥이 터지는 현상을 방지하기 위해 개발되었습니다. 강력한 인장 강도와 내마모성을 바탕으로 가죽, 텐트, 군용 장비 등 중량물(Heavy-duty) 봉제 공정의 표준으로 사용됩니다.
본딩사는 단순히 실의 표면을 매끄럽게 만드는 것을 넘어, 여러 가닥의 필라멘트를 물리·화학적으로 일체화시키는 '본딩(Bonding)' 공정을 거칩니다. 이는 고속 산업용 재봉기에서 바늘이 분당 2,000회 이상 원단을 관통할 때 발생하는 극한의 마찰 상황에서도 실의 구조적 무결성을 유지하기 위함입니다. 일반 나일론사(Soft Nylon)가 바늘 구멍 내에서 마찰에 의해 '풀림(Untwisting)' 현상이 발생하여 루프 형성이 불안정해지는 것과 달리, 본딩사는 실의 끝단까지 결합력을 유지하여 스티치의 균일성을 보장합니다. 이러한 특성 때문에 자동화된 패턴 타커(Pattern Tacker)나 다방향 봉제가 필요한 복잡한 공정에서 대체 불가능한 핵심 자재로 평가받습니다.
¶ 정의 및 특성
- 화학적 결합(Bonding): 2~3가닥의 나일론 필라멘트를 꼬은 후, 외부와 내부에 특수 나일론 수지(Polyamide Resin)를 침투시켜 건조함으로써 실의 가닥이 하나처럼 움직이게 만듭니다. 이를 통해 바늘 구멍을 통과할 때 발생하는 마찰 저항을 최소화하며, 마찰 계수를 0.15~0.20μ 범위로 안정화합니다.
- 나일론 6.6 사용: 일반 나일론 6보다 융점이 높고(약 250~260°C) 인장 강도가 우수한 나일론 6.6을 주원료로 사용하여 고속 봉제 시 발생하는 열적 변형에 강합니다.
- 꼬임 방지(Anti-untwisting): 본딩 처리가 되어 있어 실을 절단해도 끝부분이 풀리지 않으며, 지그재그(Class 304)나 다방향 봉제 시에도 루프 형성이 일정하게 유지됩니다.
- 신축성 및 복원력: 적절한 신축성(Elongation)을 보유하여 봉제 후 원단의 움직임에 유연하게 대응하며, 솔기(Seam)의 파손을 방지합니다. 일반적으로 20~30%의 파단 신도를 가집니다.
물리적·기계적 작동 원리 및 현장 인식: 본딩사의 핵심 작동 원리는 '마찰열 분산'과 '루프 안정성'에 있습니다. 바늘이 원단을 관통할 때 바늘 눈(Eye) 부분의 온도는 순간적으로 300°C 이상 치솟을 수 있습니다. 본딩 처리된 수지층은 이 열이 나일론 심선(Core)으로 직접 전달되는 것을 지연시키는 열 차폐막(Thermal Shield) 역할을 합니다. 또한, 실이 가마(Hook)에 걸려 루프를 형성할 때, 실의 강성이 확보되어 있어 루프가 찌그러지지 않고 가마 끝(Hook Point)이 정확하게 낚아챌 수 있도록 돕습니다.
역사적으로 본딩 기술은 2차 세계대전 당시 낙하산 하네스와 군용 캔버스 장비의 내구성을 극대화하기 위해 미국에서 고도화되었습니다. 이후 자동차 산업의 에어백과 카시트 공정으로 확산되었습니다. 현장 인식 측면에서 한국 공장에서는 과거 '강력사' 또는 '코팅사'로 혼용되어 불렸으나, 현재는 기술 사양의 명확화를 위해 '본딩사'로 용어를 통일하여 사용합니다. 베트남과 중국의 대규모 OEM 공장(Nike, Adidas, Coach 등)에서는 바이어의 기술 사양서(Tech Pack)에 'Bonded Nylon'이 명시되어 있는지 엄격히 확인하며, 본딩 처리가 되지 않은 일반 나일론사(Soft Nylon)를 혼용할 경우 강도 미달로 인한 전량 리콜 사유가 되기도 합니다.
¶ 기술 사양표
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 (ISO 4915) | Class 301 (본봉), Class 401 (체인), Class 304 (지그재그) | 봉제 구조 표준 |
| 물성 시험 표준 | ISO 2062 (인장 강도), ISO 17202 (꼬임수) | 실 자체 물리적 검증 |
| 주요 소재 | Polyamide 6.6 (High Tenacity Continuous Filament) | 고강력 연속 필라멘트 |
| 기계 유형 | 상하 이송 미싱 (Walking Foot), 타프 미싱 (Cylinder Bed) | 중량물용 장비 |
| 권장 모델 | Juki LU-2810, Juki DSC-244 / 245 / 246 (Series), LS-1341 | 검증된 산업용 모델 |
| 바늘 시스템 | DP×17, 135×17, 134-35, DD×1 (Size 18# ~ 24#) | 110 ~ 180 Metric Size |
| 일반 SPI 범위 | 6 - 12 SPI (원단 두께 및 요구 강도에 따라 설정) | 25.4mm당 땀수 |
| 주요 규격 (Tex/Size) | Tex 45 (Size 46), Tex 70 (Size 69), Tex 90 (Size 92) | Tex 135 (Size 138) 포함 |
| 최대 봉제 속도 | 2,000 - 3,000 spm | 실 굵기 및 냉각 장치 의존 |
| 적합 원단 | 천연 가죽, 합성 피혁, Cordura, 중량 캔버스, PVC | 고부하 원단 |
| Towa 장력 수치 | 윗실: 180~250g / 밑실: 25~45g | Tex 70 가죽 봉제 기준 |
¶ 제조 공정 (Manufacturing Process)
본딩사의 품질은 원사 선정부터 최종 와인딩까지의 정밀한 공정 제어에 의해 결정됩니다. 1. 원사 선정 (Yarn Selection): 고강력 나일론 6.6 필라멘트를 선정합니다. 필라멘트의 균일도가 최종 본딩력에 영향을 미칩니다. 2. 연사 (Twisting): 2가닥 또는 3가닥의 필라멘트를 S-twist 또는 Z-twist 방향으로 꼬아 구조적 강도를 부여합니다. 본딩사는 주로 Z-twist가 표준입니다. 3. 본딩액 침투 (Bonding Application): 액상 나일론 수지(Liquid Nylon Resin)가 담긴 수조를 통과시키거나 압력을 가해 실의 내부까지 수지를 침투시킵니다. 수지 농도는 보통 5~8%로 유지됩니다. 4. 열고정 및 건조 (Heat Setting & Drying): 180°C ~ 220°C 고온의 챔버를 통과시켜 수지를 경화시키고 실의 꼬임을 고정합니다. 이 과정에서 실의 수축률이 3% 이내로 결정됩니다. 5. 윤활 처리 (Lubrication): 고속 봉제 시 마찰을 줄이기 위해 실리콘 오일이나 특수 왁스를 표면에 도포합니다. 도포량은 실 중량의 3~5%가 적정합니다. 6. 와인딩 (Winding): 일정한 장력으로 킹 스풀(King Spool)에 감아 출하합니다.
그림 2: 본딩사를 사용하여 봉제된 고급 가죽 핸드백의 스티치 디테일 (6 SPI 설정)
¶ 주요 적용 분야
본딩사는 고부하가 걸리는 모든 산업용 봉제에 광범위하게 적용됩니다.
- 가죽 제품 및 신발:
- 구두 갑피(Upper): 보행 시 발생하는 굴곡 하중을 견뎌야 하는 갑피 합봉 공정.
- 핸드백: 핸들(Handle) 연결부 및 바닥 모서리 보강 스티치. 특히 에르메스 스타일의 '새들 스티치(Saddle Stitch)' 효과를 기계 봉제로 구현할 때 Tex 90 이상의 본딩사가 사용됩니다.
- 지갑: 얇은 가죽의 엣지(Edge) 마감 봉제 (주로 Tex 45 사용).
- 자동차 및 항공:
- 카시트(Car Seat): 승객의 체중과 마찰을 견뎌야 하며, 에어백 전개 시 정해진 파단 강도를 유지해야 함.
- 스티어링 휠: 손과의 지속적인 마찰 및 땀(염분)에 대한 내구성이 필수적임.
- 군용 및 아웃도어:
- 전술 조끼(MOLLE): 파우치 결합 시스템의 몰리 웨빙(Webbing) 고정 바텍(Bartack). 28~42땀의 고밀도 바텍 공정에서 실 터짐 없이 봉제 가능.
- 백팩: 어깨끈(Shoulder Strap)과 본체의 연결부. 하중이 집중되는 부위에 10-12 SPI로 촘촘하게 봉제.
- 스포츠 장비:
- 야구 글러브: 두꺼운 통가죽을 관통하며 강력한 조임이 필요한 부위.
- 요트 돛(Sail): 염분과 강풍에 노출되는 환경에서 필라멘트 분리 방지.
업종별 SPI 및 실 종류 차이: - 하이엔드 가죽 공예: 장식적 요소를 위해 6-8 SPI의 넓은 땀수와 Tex 135 이상의 두꺼운 본딩사를 선호합니다. - 기능성 아웃도어: 방수 성능 유지를 위해 바늘 구멍을 최소화해야 하므로, Tex 45~70의 실을 사용하여 10-12 SPI로 봉제한 후 심실링(Seam Sealing) 테이프를 부착합니다.
¶ 봉제 결함 및 해결 방안 (Troubleshooting)
- Thread Fraying (실 풀림/터짐)
- 원인: 본딩 코팅층이 얇거나 바늘 열로 인해 수지가 녹아 가닥이 분리됨.
- 해결: 바늘 냉각 장치(Needle Cooler) 설치, 실리콘 오일 급유(Lubrication) 강화, 바늘 사이즈 상향.
- Skipped Stitches (메카/땀뜀)
- 원인: 본딩사의 높은 강성으로 인해 가마(Hook)가 루프를 포착하기 전 루프가 찌그러짐.
- 해결: 가마 타이밍을 미세하게 늦추거나(Retard), 바늘과 가마 사이의 간극(Clearance)을 0.05mm 이하로 재설정.
- Thread Breakage (실 끊어짐)
- 원인: 실 가이드(Thread Guide)의 날카로운 모서리 또는 가마 끝부분(Hook Point)의 마모.
- 해결: 실 경로의 모든 가이드 연마(Polishing), 가마 교체, 윗실 장력 완화.
- Puckering (봉제 주름)
- 원인: 본딩사의 낮은 신축성 대비 과도한 장력 설정으로 봉제 후 원단이 수축함.
- 해결: 밑실(Bobbin) 장력을 최소화하고 이에 맞춰 윗실 장력을 재조정, 이송량(Feed) 최적화.
- Resin Buildup (수지 찌꺼기 고착)
- 원인: 고속 봉제 시 발생하는 열로 인해 본딩 수지가 바늘 구멍이나 가마에 눌어붙음.
- 해결: 봉제 속도(spm) 하향 조정, 실리콘 패드(Thread Lubricator) 사용.
현장 노하우: "실이 자꾸 터진다면 바늘 눈(Eye)을 먼저 확인하십시오." 본딩사는 실 굵기에 비해 바늘 눈이 작으면 코팅층이 깎여나가며 급격히 약해집니다. 실이 바늘 눈 면적의 40%를 넘지 않도록 바늘 번수를 과감히 올리는 것이 해결책입니다. 또한, 바늘 포인트가 가죽용(LR 등)이 아닐 경우 마찰 면적이 넓어져 실 손상이 가속화됩니다.
¶ 품질 검사 기준 (QC)
- 본딩 결합도 (Bonding Integrity): 실의 끝을 잡고 반대 방향(S-twist 방향)으로 강하게 꼬았을 때, 필라멘트 가닥이 벌어지거나 분리되지 않아야 함.
- 인장 강도 (Tensile Strength): ISO 2062 또는 ASTM D2256 기준, 각 규격별 최소 파단 강도(예: Tex 70 기준 약 5.0kgf 이상)를 충족해야 함.
- 염색 견뢰도 (Color Fastness): ISO 105-X12(마찰), ISO 105-C06(세탁) 기준 4급 이상 유지. 특히 가죽 이염 주의.
- 수축률 (Shrinkage): 150°C 열 노출 시 수축률 3% 미만 유지 (고온 압착 공정 대응).
- 균일성 (Consistency): 10,000m당 매듭(Knot) 개수가 1개 이하일 것.
- 마찰 계수 (Coefficient of Friction): 일정한 장력 하에서 실이 가이드를 통과할 때의 저항값이 일정 범위(0.15~0.20) 내에 있어야 함.
¶ 현장 은어 및 국가별 명칭
| 국가/언어 | 용어 | 로마자 표기 | 비고 |
|---|---|---|---|
| 한국 (KR) | 본딩사 | Bonding-sa | 공식 명칭 및 현장 통용어 |
| 한국 (KR) | 강력사 / 코팅사 | Gang-ryeok-sa | 현장에서 본딩사를 지칭하는 관용적 표현 (사용 지양) |
| 한국 (KR) | 아나이도 | Ana-ido | 일본어 '穴糸' 유래, 주로 두꺼운 장식용 본딩사를 지칭 |
| 베트남 (VN) | Chỉ dù | Chi du | '낙하산 줄'이라는 뜻으로, 질긴 본딩사를 의미함 |
| 베트남 (VN) | Chỉ nylon bonded | Chi nylon bonded | 기술 사양서상의 정식 명칭 |
| 중국 (CN) | 邦迪线 | Bāng dí xiàn | 'Bonded'의 음차 표기, 광범위하게 사용됨 |
| 일본 (JP) | ボンディング糸 | Bondingu-ito | 정식 기술 용어 |
| 일본 (JP) | ナイロン高強力糸 | Nairon Kōkyōryoku-ito | 고강력 나일론사를 의미 |
¶ 장비 세팅 및 유지보수 가이드
- 장력 조절: 본딩사는 일반 폴리에스터사보다 강성이 크므로, 밑실 장력을 평소보다 10~20% 높게 설정한 후 윗실 장력을 맞추는 것이 루프 형성에 유리함. Towa 장력계 사용 시 가죽용 Tex 70 기준 밑실은 30~45g 내외가 적정함.
- 바늘 선택 가이드: 실 굵기가 바늘 구멍(Eye) 면적의 40~50%를 차지하는 것이 이상적임. 너무 작은 바늘은 본딩층을 깎아내어 실 끊어짐의 원인이 됨. 가죽 봉제 시에는 '다이아몬드 포인트(LR)' 또는 '트라이앵글 포인트(S)' 바늘을 사용하여 실이 들어갈 공간을 미리 확보하는 것이 좋음.
- 가마 급유 관리: 본딩사 사용 시 가마의 마찰열이 급격히 상승하므로, 자동 급유량(Oil Flow)을 미세하게 증량하거나 수동 급유를 병행해야 함. 특히 Hirose KHS20-R과 같은 대형 가마(Large Hook) 사용 시 오일 공급 라인이 막히지 않았는지 주 1회 점검 필수.
- 실 걸이대(Thread Stand): 실이 풀려나올 때 꼬임이 발생하지 않도록 실 걸이대와 첫 번째 가이드 사이의 거리를 충분히(약 50cm 이상) 확보할 것. 본딩사는 자체 탄성으로 인해 실 걸이대에서 쏟아지는 'Spilling' 현상이 발생할 수 있으므로 실 그물(Thread Net) 사용을 권장함.
¶ 스티치 형성 프로세스 (Mermaid)
¶ 관련 용어 및 비교
- Lubricated Nylon (실리콘 처리사): 본딩 처리는 되어 있지 않으나 표면에 실리콘 오일을 도포하여 마찰을 줄인 실입니다. 본딩사보다 유연하여 곡선 봉제에 유리하고 가격이 저렴하지만, 고속 봉제 시 필라멘트가 갈라지는 'Fraying' 현상에 취약합니다.
- Bonded Polyester (본딩 폴리사): 나일론 대신 폴리에스터 필라멘트를 사용한 본딩사입니다. 나일론보다 인장 강도는 약 10-15% 낮으나, 자외선(UV) 저항성이 월등하여 실외용 텐트, 보트 커버, 자동차 컨버터블 탑 봉제에 필수적으로 사용됩니다.
- Core Spun Thread (코아사): 고강력 폴리에스터 필라멘트를 심선으로 하고 겉면을 면(Cotton)이나 스테이플 폴리로 감싼 실입니다. 본딩사보다 봉제성이 뛰어나고 열에 강하지만, 가죽 봉제 시 본딩사 특유의 매끈하고 단단한 스티치 외관을 구현하기 어렵습니다.
- Monofilament (투명사): 낚싯줄처럼 한 가닥의 굵은 선으로 이루어진 실입니다. 본딩사와 달리 꼬임이 전혀 없어 꼬임 풀림 문제는 없으나, 유연성이 매우 낮고 매듭이 잘 풀리는 단점이 있어 주로 보이지 않는 부분의 보강용으로 사용됩니다.
- Waxed Thread (왁스사): 실 표면에 왁스를 두껍게 입힌 실로, 주로 핸드 스티치(손바느질)용으로 사용됩니다. 본딩사와 달리 기계 봉제 시 왁스가 가마와 바늘 구멍을 막아버리므로 산업용 재봉기에는 사용이 제한됩니다.
¶ 관련 항목
- 산업용 재봉기: 본딩사 사용에 최적화된 상하 이송 및 유니슨 피드 장비.
- 바늘 시스템 (DPx17): 중량물 봉제 시 본딩사와 함께 사용되는 표준 바늘 규격.
- 가마 (Shuttle Hook): 본딩사의 루프를 포착하여 스티치를 형성하는 핵심 부품.
- 인장 강도 테스트 (ISO 2062): 본딩사의 물리적 성능을 검증하는 국제 표준 시험법.
- 나일론 6.6: 본딩사의 주원료가 되는 고내열성 고분자 소재.
- 실리콘 오일 급유: 고속 봉제 시 본딩사의 마찰열을 제어하기 위한 필수 공정.
- 스티치 분류 (ISO 4915): 본딩사가 적용되는 산업용 스티치 구조의 국제 표준.
- 염색 견뢰도 (ISO 105): 본딩사의 색상 유지력을 검증하는 표준 시험법.
