밑판 (Bottom Panel / đáy túi / 底面 / 底板)
¶ 개요

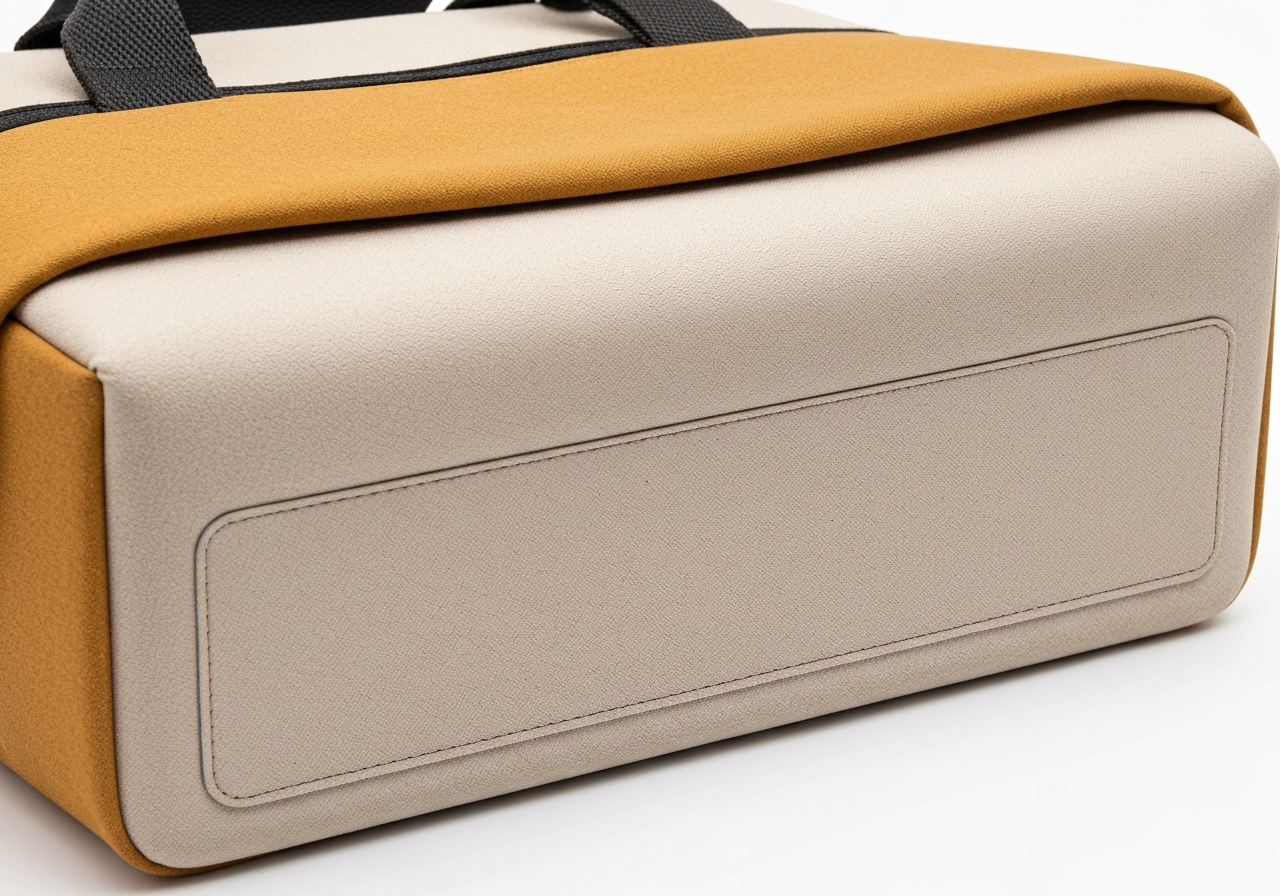

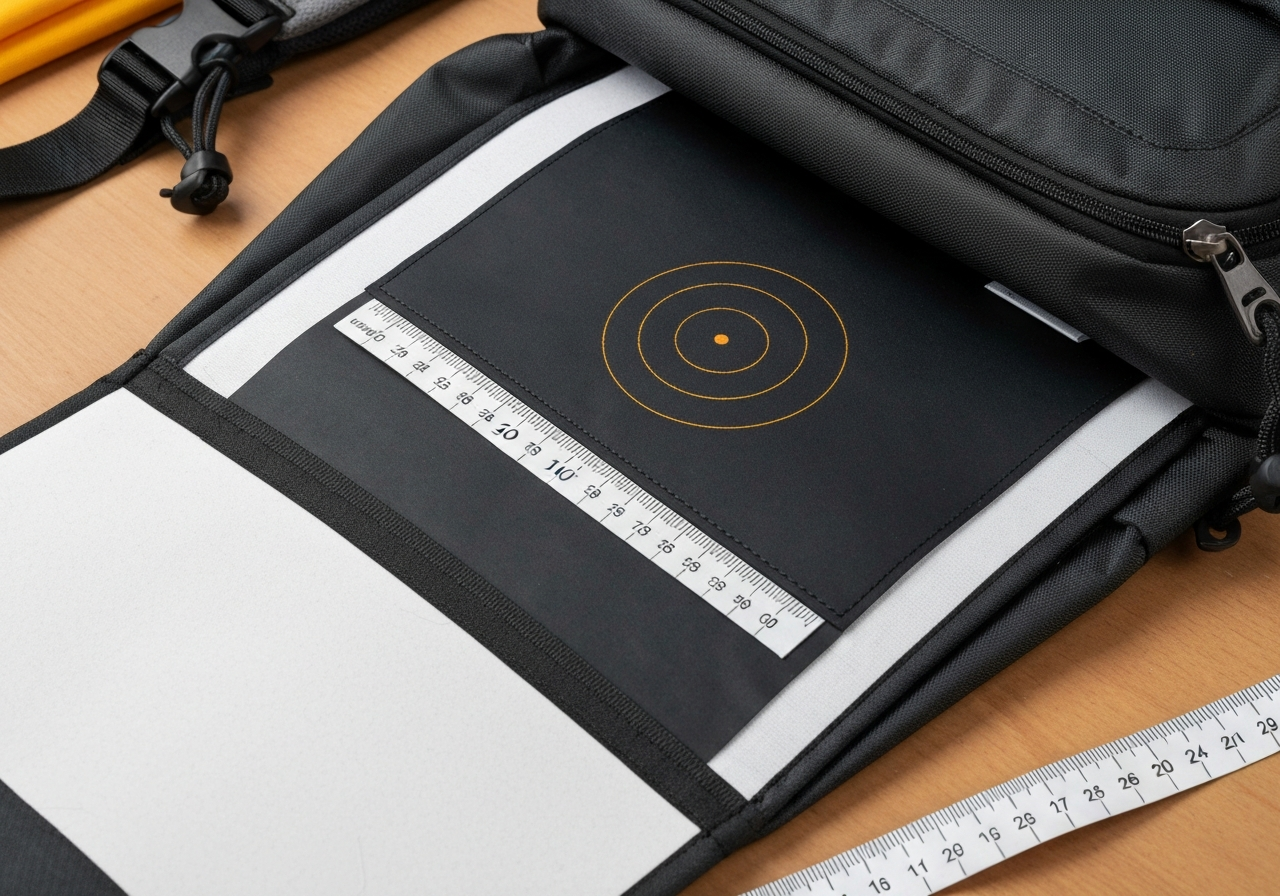

밑판(Bottom Panel)은 가방, 파우치, 수하물 등 3차원 봉제 제품의 최하단에 위치하여 제품의 전체적인 하중을 지지하고 입체적인 형태를 유지하는 핵심 부품입니다. 물리적으로는 본체(Main Body) 및 옆판(Gusset)과 결합되며, 지면과의 직접적인 마찰이 발생하는 부위이므로 내마모성이 극대화된 설계가 요구됩니다. 현장에서는 일본어 '소코(底, Soko)'라는 용어가 범용적으로 사용됩니다.
밑판은 단순히 제품의 바닥을 막는 덮개가 아니라, 중력에 의해 하향하는 내부 적재물의 하중을 측면 패널로 분산시키는 구조적 기초(Structural Foundation) 역할을 수행합니다. 물리적 메커니즘 관점에서 밑판은 '인장(Tension)'과 '압축(Compression)'이 동시에 발생하는 부위입니다. 가방을 들었을 때는 내부 물품의 무게로 인해 밑판 중앙부가 아래로 처지는 인장력이 발생하며, 바닥에 놓았을 때는 지면과의 마찰 및 압축력이 작용합니다. 이러한 응력 집중을 견디기 위해 밑판은 본체보다 높은 데니어(Denier)의 원단이나 고밀도 보강재를 사용하는 것이 일반적입니다.
¶ 기술적 정의 및 구조

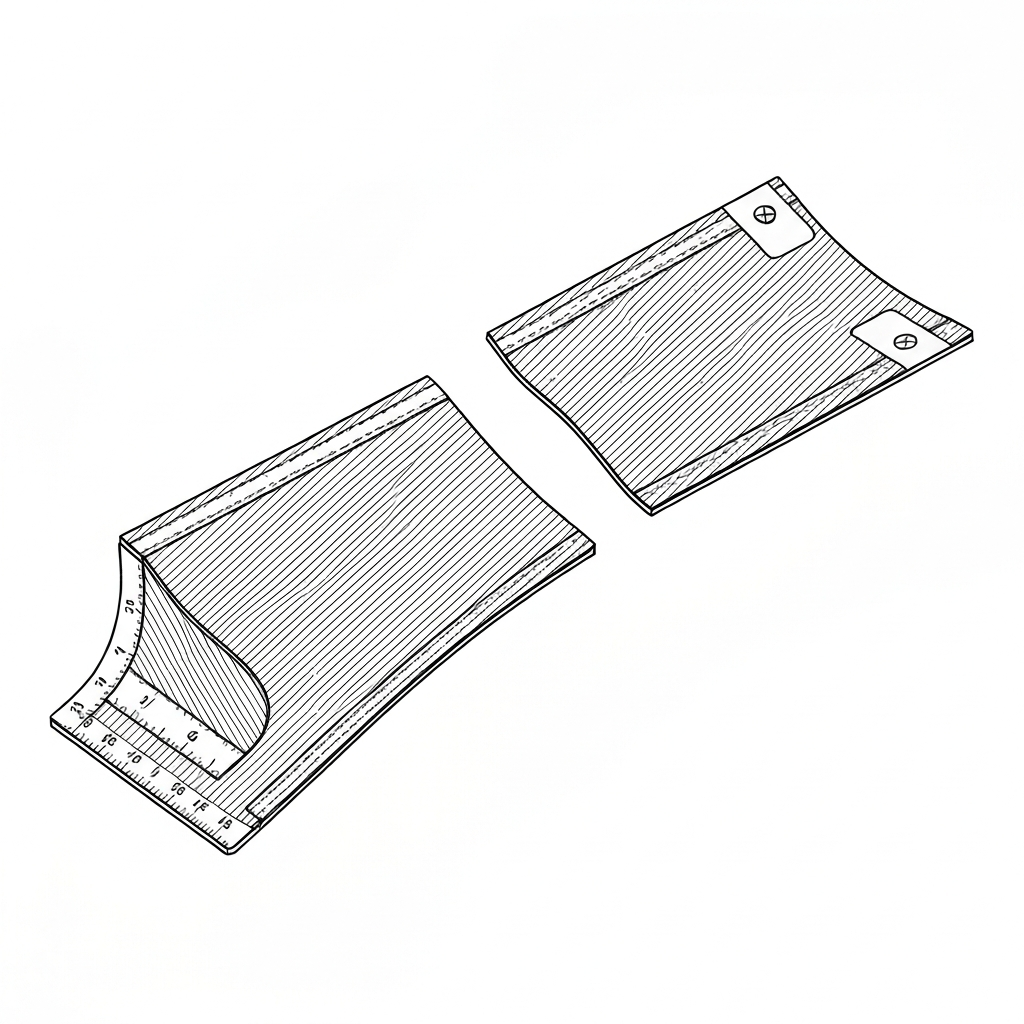

밑판은 단순한 원단 조각이 아니라, 제품의 용도에 따라 다층 구조(Multi-layer)로 설계됩니다. 일반적으로 겉감(Shell) + 보강재(Reinforcement/Interlining) + 안감(Lining)의 샌드위치 구조를 가집니다.
- 구조적 역할: 가방 내부 물품의 무게를 분산시켜 봉제선의 파손을 방지하고, 제품을 평면에 놓았을 때 직립(Self-standing)이 가능하도록 기초를 형성합니다.
- 보강 기법: 하중이 큰 제품의 경우 PE(Polyethylene) 보드, EVA 폼, 또는 재생지 보드(Paper Board)를 삽입하여 강성을 확보합니다.
- 접합 방식: 주로 본봉(Lockstitch) 합봉 후 시접을 바인딩(Binding) 처리하거나, 파이핑(Piping)을 삽입하여 모서리 마모를 방지합니다.
물리적·기계적 작동 원리: 밑판 봉제 시 바늘과 실, 원단은 극심한 마찰과 저항을 경험합니다. 특히 보강재가 삽입된 밑판은 두께가 3mm~7mm에 달하며, 이를 본체와 합봉할 때 '단차(Step)' 구간에서 바늘의 관통 저항이 급증합니다. 이때 상하이송(Walking Foot) 메커니즘은 노루발이 원단을 위아래에서 동시에 잡아당겨 이송함으로써, 두꺼운 밑판과 얇은 본체 원단 사이의 '밀림 현상(Layer Slippage)'을 방지합니다. 실의 경우, 밑판의 강한 장력을 견디기 위해 고강력 나일론사(Bonded Nylon)를 주로 사용하며, 이는 반복적인 굴곡(Flexing)에도 실이 터지지 않는 유연성과 인장 강도를 제공합니다.
국가별 현장 인식 및 관리 포인트: * 한국 (KR): '소코(Soko)'라는 용어와 함께 정밀한 '가다(Pattern)' 맞춤을 중시합니다. 특히 모서리 R값(곡률)의 일치 여부를 품질의 척도로 삼으며, 시접의 일정한 간격(Seam Allowance) 유지를 위해 가이드 노루발 사용을 엄격히 관리합니다. * 베트남 (VN): 'Đáy'라고 부르며, 대량 생산 라인에서는 밑판 봉제 전용 '지그(Jig)'를 사용하여 속도와 균일성을 확보하는 데 집중합니다. 고온다습한 기후 특성상 보강재 접착 시 사용하는 본드(Adhesive)의 박리 현상을 방지하기 위한 환경 제어를 병행합니다. * 중국 (CN): '底板(Dǐbǎn)'이라 칭하며, 소재 소싱의 우위를 바탕으로 다양한 두께의 PVC/EVA 합지 밑판을 사전에 반제품 형태로 대량 준비하여 공정 효율을 높입니다. 자동화된 패턴 재봉기(Pattern Tacker)를 활용한 밑판 보강 스티치 공정이 발달해 있습니다.
¶ 상세 사양표 (Technical Specifications)
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 (ISO 4915) | Class 301 (본봉), Class 401 (이중 사슬뜨기) | 중량물은 401 권장 (신축성 대응) |
| 주요 재봉기 모델 | Juki LU-1508N, Juki DSC-245, Juki LU-2810, Brother DB2-B797 | 상하이송 및 실린더 베드 타입 |
| 바늘 시스템 (Needle) | DP×17 (18# ~ 23#), DP×5 (14# ~ 16#) | 보강재 두께에 따라 선택 |
| 표준 SPI (Stitches Per Inch) | 6 ~ 8 SPI (중량물), 10 ~ 12 SPI (일반 잡화) | 7,000자 기준 강화: 1인치당 땀수 정밀 제어 |
| 사용 실 (Thread) | 바늘실: Nylon 20/3, 30/3 / 밑실: 동일 사양 | 본디드 나일론(Bonded Nylon) 권장 |
| 최대 봉제 속도 | 1,800 ~ 2,200 spm | 보강재 삽입 시 1,200 spm 이하 저속 권장 |
| 적합 원단 | Cordura 1000D, Ballistic Nylon, PVC Tarpaulin, 가죽 | 고강도 및 방수 소재 위주 |
| 보강재 경도 (Shore A) | EVA 폼: 35~50, PE 보드: 90 이상 | 제품의 하드니스(Hardness) 결정 |
| 보빈 장력 (Towa) | 25 ~ 35 gf | 뒤집기 공정 시 터짐 방지를 위한 고장력 세팅 |
| 바늘 끝 형태 (Point) | R(Round), SPI(Sharp), LL(Leather) | 원단 조직 파괴 방지를 위한 선택 |
¶ 적용 분야 및 설계 특성
밑판은 제품의 카테고리에 따라 설계 사양과 봉제 기법이 극명하게 갈립니다.
1) 가방 및 수하물 (Bags & Luggage) * 백팩(Backpack): 하단에 1680D 발리스틱 나일론을 사용하고 내부에는 1.5mm~2mm 두께의 PE 보드를 삽입합니다. 어깨끈 하단 연결부(Shoulder Strap Anchor)가 밑판과 본체의 합봉선에 물리는 경우가 많아, 이 지점은 42바늘 이상의 바택(Bar-tack) 보강이 필수적입니다. * 토트백(Tote Bag): 캔버스 소재의 경우 밑판을 별도의 가죽이나 타포린으로 덧대어 오염을 방지합니다. SPI는 8~10 정도로 설정하여 디자인적 요소를 강조합니다. * 전술 배낭(Tactical Pack): MOLLE 시스템 확장을 위해 밑판 외부에 웨빙(Webbing)을 추가 봉제합니다. 이때 실은 Nylon 20/3 이상의 고강력사를 사용하며, 배수용 아일렛(Drainage Eyelet)을 장착하기도 합니다.
2) 의류 및 워크웨어 (Apparel & Workwear) * 워크웨어: 카고 팬츠나 툴 베스트(Tool Vest)의 포켓 하단 부위를 '밑판 구조'로 설계하여 무거운 공구 삽입 시 포켓이 처지거나 찢어지는 것을 방지합니다. * 다운 자켓: 하단 배플(Baffle) 부위에 내마모성이 강한 별도의 패널을 덧대어 밑판 역할을 하게 함으로써, 앉거나 기댈 때 발생하는 마찰로부터 기능성 원단을 보호합니다.
3) 산업 및 특수 분야 * IBC 컨테이너 라이너: 대형 액체 운반용 백의 하단부는 수톤의 압력을 견뎌야 하므로, 초음파 융착(Ultrasonic Welding)과 401 체인 스티치를 병행하여 밑판을 결합합니다. * 스포츠 장비: 야구 가방이나 축구용 더플백은 축축한 잔디 위에서도 내부 물품을 보호할 수 있도록 PVC 타포린 밑판을 사용하며, 통기성을 위해 밑판 측면에 메쉬 패널을 결합합니다.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
- 모서리 주름 (Corner Puckering)
- 원인: 곡선 구간 봉제 시 상하 원단의 이송 불일치 또는 노치(Notch) 미비.
- 해결: 상하이송(Walking Foot) 압력을 조절하고, 곡률이 급한 구간에 V자형 노치를 넣어 여유 분량을 확보함.
- 밑판 처짐 (Bottom Sagging)
- 원인: 설계 하중 대비 보강재(PE/EVA)의 밀도 또는 두께 부족.
- 해결: 보강재 사양을 상향하거나, 밑판 중앙에 'X'자형 보강 스티치를 추가하여 강성을 높임.
- 땀뜀 (Stitch Skipping)
- 원인: 두꺼운 보강재와 파이핑이 겹치는 구간에서 바늘 휨(Needle Deflection) 발생.
- 해결: DP×17 등 강성이 높은 바늘을 사용하고, 가마(Hook)와 바늘 사이의 간극을 0.05mm 이내로 재설정.
- 파이핑 노출 (Piping Exposure)
- 원인: 합봉 시 시접(Seam Allowance) 유지 실패 또는 노루발 가이드 이탈.
- 해결: 전용 파이핑 노루발(Piping Foot)을 사용하고, 재단물에 중심선 및 끝점 마킹을 철저히 함.
- 원단 찢어짐 (Material Cutting)
- 원인: PVC 코팅 원단 봉제 시 바늘 끝(Point) 선택 오류 또는 과도한 SPI.
- 해결: R 포인트(Round) 바늘을 사용하고, SPI를 7 이하로 낮추어 천공 간격을 넓힘.
- 실 끊김 (Thread Breakage)
- 원인: 보강재와의 마찰열로 인한 합성사 용융.
- 해결: 실리콘 오일 탱크를 설치하여 실에 윤활을 제공하거나 바늘 냉각 장치(Needle Cooler) 가동.
- 뒤집기 후 모서리 터짐 (Corner Bursting)
- 현장 노하우: 뒤집기(Turning) 공정에서 밑판 모서리에 과도한 응력이 가해질 경우, 봉제 전 모서리 시접을 2~3mm 가량 가위집을 내거나, 해당 구간만 SPI를 촘촘하게 봉제하여 인장 강도를 높여야 합니다.
¶ 품질 검사 기준 (QC Standards)
- 대칭성 검사 (Symmetry Check): 가방을 세웠을 때 좌우 밸런스가 맞는지, 중심 노치가 본체와 일치하는지 확인.
- 하중 테스트 (Static Load Test): 규격 중량의 1.2~1.5배를 적재하고 48시간 후 봉제선 벌어짐(Seam Grin) 여부 확인.
- 스터드 인장 강도 (Stud Pull-out): 바닥 발(Studs) 부착 부위에 15kgf 이상의 인장력을 가해 이탈 여부 확인.
- 수평도 (Flatness): 빈 가방 상태에서 평면에 놓았을 때 네 모서리가 지면에 밀착되는지 확인 (허용 오차 3mm 이내).
- 방수 테스트 (Water Resistance): 밑판 합봉 부위에 심실링(Seam Sealing) 처리가 된 경우, 수압 테스트를 통해 누수 여부 확인.
- 보강재 이탈 여부: 제품을 흔들었을 때 내부 PE 보드가 고정되지 않고 움직이는지 확인 (접착 또는 가봉제 상태 점검).
¶ 공장 실무 은어 및 용어집
| 구분 | 용어 | 비고 |
|---|---|---|
| 한국어 | 소코 (Soko) | 일본어 '底'에서 유래. 현장에서 '밑판'보다 더 자주 쓰임. |
| 한국어 | 다마 (Dama) | 파이핑(Piping)을 지칭. 밑판 테두리 보강 시 필수 용어. |
| 한국어 | 싱 (Sing) | 보강재(Interlining)를 통칭. "소코에 싱 넣었나?" 식으로 사용. |
| 한국어 | 조시 (Joshi) | 실의 장력 밸런스. "밑판 조시가 안 맞아서 실이 뜬다" 등으로 표현. |
| 한국어 | 가다 (Gada) | 패턴(Pattern) 또는 형판. 밑판의 정확한 모양을 결정하는 기준. |
| 베트남어 | Đáy túi | 가방 바닥을 의미. |
| 베트남어 | Miếng lót đáy | 밑판에 들어가는 보강 패드. |
| 일본어 | 底マチ (Soko-machi) | 밑판과 옆판이 하나로 이어진 형태의 구조. |
| 중국어 | 底板 (Dǐbǎn) | 밑판 또는 바닥 보강판. |
| 중국어 | 包边 (Bāobiān) | 밑판 시접을 감싸는 바인딩 처리. |
¶ 장비 세팅 및 정밀 조정 가이드 (Technical Setting)
- 이송 타이밍 (Feed Timing): 보강재가 두꺼울 경우, 톱니(Feed Dog)가 내려가는 타이밍을 약간 늦추어 원단 밀림을 방지함.
- 노루발 교차 상승량: 상하이송 미싱에서 노루발의 교차 상승 높이를 6mm 이상으로 설정하여, 본체와 밑판이 만나는 단차 구간을 원활하게 넘어가도록 함.
- 장력 밸런스: 밑판 봉제는 외부 노출이 적으므로, 뒤집기 공정 시 실이 터지지 않도록 밑실 장력을 평소보다 10% 강하게 설정하여 '조시(Tension)'를 단단히 잡음.
- 바늘대 높이 (Needle Bar Height): 두꺼운 밑판 관통 시 바늘 휨을 방지하기 위해 표준보다 0.1~0.2mm 낮게 설정하여 가마(Hook)와의 타이밍을 최적화함.
- 압력 조절: 보강재가 EVA일 경우 노루발 압력이 너무 세면 원단에 자국(Presser Mark)이 남으므로, 압력을 최소화하되 이송이 원활한 임계점을 찾아야 함.
¶ 공정 흐름도 (Process Flowchart)
¶ 보강재 종류별 특성 비교 (Material Comparison)
| 소재명 | 강성(Stiffness) | 유연성(Flexibility) | 무게 | 주요 용도 |
|---|---|---|---|---|
| PE Board | 매우 높음 | 낮음 | 보통 | 하드케이스, 대형 백팩 바닥 |
| EVA Foam | 보통 | 높음 | 매우 가벼움 | 카메라 가방, 충격 흡수용 |
| Texon (재생지) | 높음 | 보통 | 무거움 | 서류 가방, 가죽 핸드백 |
| PP Board | 매우 높음 | 매우 낮음 | 보통 | 산업용 컨테이너, 공구함 |
| Sponge | 매우 낮음 | 매우 높음 | 가벼움 | 저가형 파우치, 형태 유지 미비 |
| PVC Sheet | 보통 | 보통 | 무거움 | 방수 가방, 저가형 시장 가방 |
¶ 패턴 제작 시 고려사항 (Pattern Making)
- 수축률 계산: 보강재와 원단을 합지(Lamination)할 경우, 접착제 건조 과정에서 발생하는 수축률(약 0.5~1%)을 패턴에 미리 반영해야 합니다.
- 뒤집기 여유(Turning Allowance): 제품을 뒤집었을 때 밑판의 두께로 인해 내부 공간이 좁아지는 현상을 방지하기 위해, 밑판 패턴은 본체 바닥면보다 사방 1~2mm 작게 설계하는 것이 기술적 노하우입니다.
- 노치(Notch) 설계: 밑판의 전후좌우 4개 포인트에 반드시 노치를 넣어, 봉제 시 작업자가 임의로 원단을 당겨 박지 않도록 강제해야 합니다.
¶ 관련 항목
- 옆판 (Gusset): 밑판과 연결되어 가방의 폭을 결정하는 부위.
- 파이핑 (Piping): 밑판 테두리에 삽입되어 형태를 유지하고 마모를 방지하는 부자재.
- 스터드 (Studs/Feet): 밑판 바닥에 부착되어 오염과 마모를 방지하는 금속/플라스틱 부속.
- 바인딩 (Binding): 내부 시접을 감싸 마감하는 공정.
- 바택 (Bar-tack): 하중이 집중되는 밑판 모서리나 연결부의 집중 보강 봉제.
- 심실링 (Seam Sealing): 밑판 봉제선 사이로 물이 새지 않도록 방수 테이프를 압착하는 공정.
- 상하이송 (Walking Foot): 밑판과 같은 두꺼운 소재 봉제에 최적화된 이송 방식.
