바운드솔기 (Bound Seam / đường may bọc / パイピング始末)
¶ 개요
바운드솔기(Bound Seam)는 원단의 절단된 가장자리(Raw edge)를 별도의 바이어스 테이프(Bias Tape)나 바인딩 스트립(Binding Strip)으로 감싸서 마감하는 봉제 기법이다. 국제 표준 ISO 4916 규정상 Class 3으로 분류되며, 주로 시접의 풀림 방지, 구조적 내구성 강화, 그리고 시각적인 장식 효과를 위해 사용된다. 산업 현장에서는 주로 '해리' 또는 '랍빠' 공정으로 불리며, 의류뿐만 아니라 가방, 신발, 자동차 내장재, 텐트 등 광범위한 제조 분야에서 필수적인 기술이다.
바운드솔기는 단순한 마감 기법을 넘어 제품의 구조적 강성(Structural Rigidity)을 결정하는 핵심 공정이다. 오버록(Overlock, ISO 500군) 마감이 원단 끝단의 실 풀림을 방지하는 1차적 기능에 집중한다면, 바운드솔기는 테이프라는 별도의 소재를 추가하여 솔기 자체의 인장 강도를 비약적으로 높인다. 특히 안감이 없는(Unlined) 고급 재킷이나 코트에서 내부 시접을 처리할 때, 원단의 거친 단면을 부드러운 실크나 새틴 테이프로 감싸 착용감을 개선하고 내부 디자인의 완성도를 높이는 역할을 한다. 또한, 곡선 구간인 암홀(Armhole)이나 네크라인(Neckline)에서 바이어스 테이프의 사선 방향 신축성을 활용해 입체적인 실루엣을 유지하면서도 시접이 뒤집히거나 우는 현상을 방지하는 데 탁월한 성능을 발휘한다.
¶ 정의 및 메커니즘
바운드솔기는 본체 원단의 끝단을 U자 형태로 접힌 테이프 사이에 삽입하고, 이를 한 번의 봉제 공정으로 고정하는 방식이다. 물리적으로는 바인더(Binder/Folder)라는 보조 기구를 재봉기 침판(Throat Plate) 옆에 부착하여, 공급되는 테이프를 자동으로 폴딩(Folding)시키며 바늘 위치로 유도한다.
이 기법은 시접을 안으로 숨기는 '홍콩 피니시(Hong Kong Finish)'와 같은 고급 마감부터, 가방의 테두리를 보강하는 헤비듀티(Heavy-duty) 작업까지 포함한다. 스티치 구조에 따라 본봉(Lockstitch, ISO 301) 또는 이중사슬수식(Double Chainstitch, ISO 401)이 적용된다.

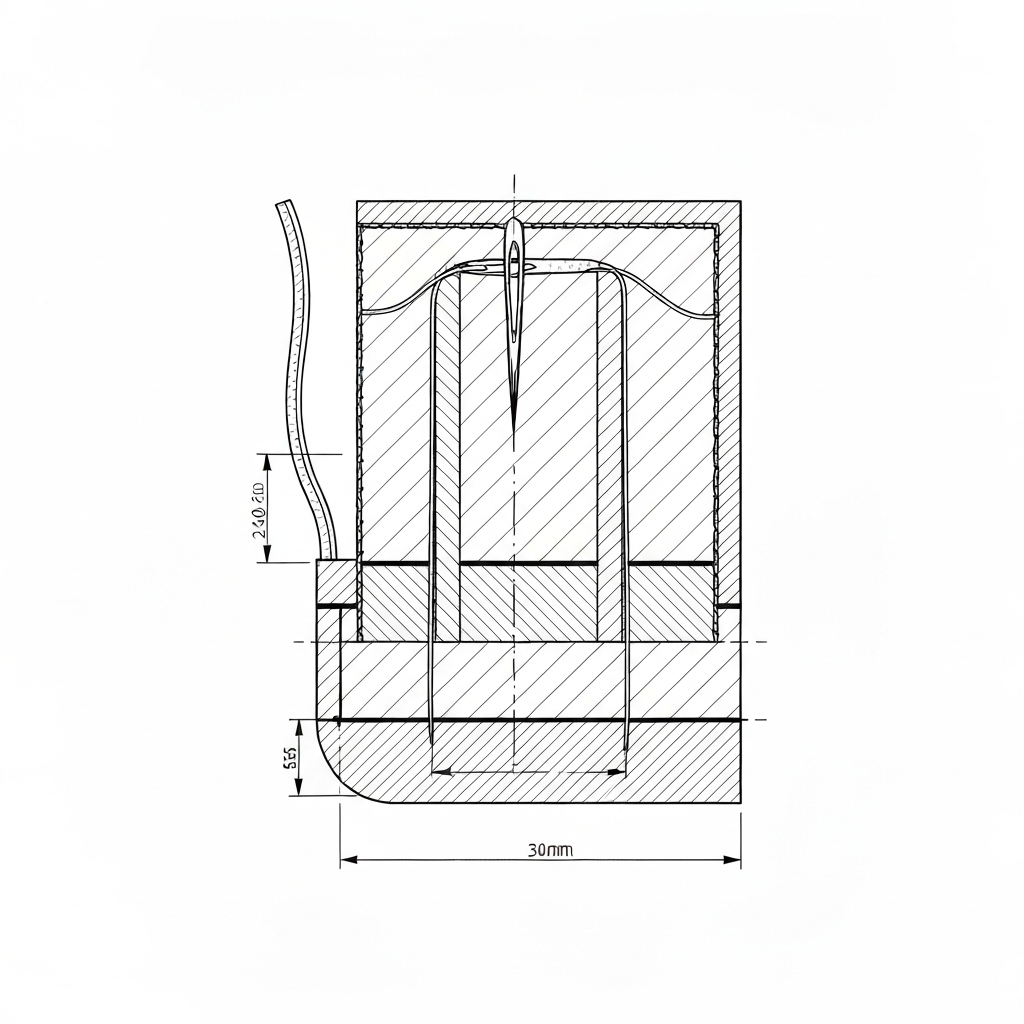

물리적 메커니즘 측면에서 바운드솔기는 '샌드위치 구조'의 동시 결합 원리를 따른다. 재봉기의 바늘이 하강할 때, 상단 테이프 - 본체 원단 - 하단 테이프라는 최소 3겹 이상의 층을 동시에 관통해야 한다. 이때 바늘의 관통 저항을 최소화하기 위해 바늘 끝의 형상(Point Shape)과 표면 코팅이 중요하며, 상하층 테이프가 밀리지 않도록 상하송(Walking Foot) 또는 차동 이송(Differential Feed) 장치가 정밀하게 맞물려야 한다.
역사적으로 바운드솔기는 수작업으로 시접을 감싸던 방식에서 20세기 초 산업용 바인더(Binder)의 발명과 함께 대량 생산 체제로 전환되었다. 한국 공장에서는 숙련공의 감각에 의존하는 '랍빠' 맞춤 제작 문화가 발달한 반면, 베트남과 중국의 대형 스마트 팩토리에서는 테이프의 장력을 일정하게 유지해주는 전자식 테이프 피더(Electronic Tape Feeder)와 센서 기반의 자동 절단 시스템을 도입하여 품질 상향 평준화를 꾀하고 있다. 특히 중국 광동성 지역의 공장들은 저가형 자동 바인딩 머신(Jack, Hikari 등)을 대량 보급하여 생산성을 극대화하는 추세다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 솔기 분류 | ISO 4916 Class 3 (Bound Seams) | 3.01.01, 3.03.01, 3.05.01 등 |
| 스티치 분류 | ISO 4915 Class 301 (본봉), Class 401 (이중사슬) | 작업 목적 및 신축성 요구도에 따라 선택 |
| 주요 장비 | 1본침 본봉 재봉기, 실린더 베드(Cylinder Bed) 재봉기 | 가방/곡선부는 실린더형(말뚝 미싱) 권장 |
| 추천 모델 | Juki DDL-9000C, Brother S-7300A, Juki DSC-245 | 중량물은 상하송(Walking Foot) 모델 필수 |
| 바늘 시스템 | DB×1 (#9~#14), DP×17 (#18~#23) | 의류는 DB, 가방/가죽은 DP 시스템 사용 |
| 바늘 끝 형상 | R(표준), SES(니트용), SD1(가죽용) | 원단 손상 방지를 위해 최적화 필요 |
| 표준 SPI | 10 ~ 14 SPI (의류), 6 ~ 9 SPI (가방/잡화) | 원단 두께 및 테이프 재질에 비례하여 설정 |
| 실(Thread) | 코아사(Core Spun) #40~#60, 나일론 본딩사(가죽용) | 테이프와의 마찰 내구성 및 인장 강도 고려 |
| 최대 속도 | 3,500 ~ 4,500 spm | 바인더 공급 속도 및 곡선 난이도에 따른 제한 |
| 바인더 유형 | 고정식(Fixed), 스윙식(Swing-away) | 곡선 작업 및 시작/끝 처리는 스윙식 유리 |
| 밑실 장력 | 20 ~ 25g (Towa 장력계 기준) | 보빈 케이스의 회전 저항을 최소화하여 관리 |
| 윗실 장력 | 100 ~ 150g (Towa 장력계 기준) | 테이프 수축(Puckering) 방지를 위해 저장력 지향 |
| 노루발 압력 | 3.0 ~ 5.0 kgf | 원단 밀림 방지와 이송력 사이의 균형점 |
¶ 적용 분야 및 상세 사례
- 고급 의류 (High-end Apparel):
- 재킷/코트 내부: 안감이 없는 하프 라이닝(Half-lining) 구조에서 몸판 옆솔기(Side Seam)와 암홀 시접 마감.
- 셔츠: 네크라인 안쪽의 헤링본 테이프 바인딩, 커프스 트임(Placket)의 바이어스 마감.
- 바지: 허리단(Waistband) 내부의 바이어스 처리 및 가랑이(Crotch) 보강.
- 스포츠 및 아웃도어:
- 기능성 의류: 윈드브레이커의 후드 테두리, 소매 끝단(Cuff)의 탄성 바인딩 처리.
- 장비: 텐트의 폴대 삽입구(Sleeve) 테두리, 슬리핑 백의 지퍼 라인 씹힘 방지용 바인딩.
- 가방 및 잡화:

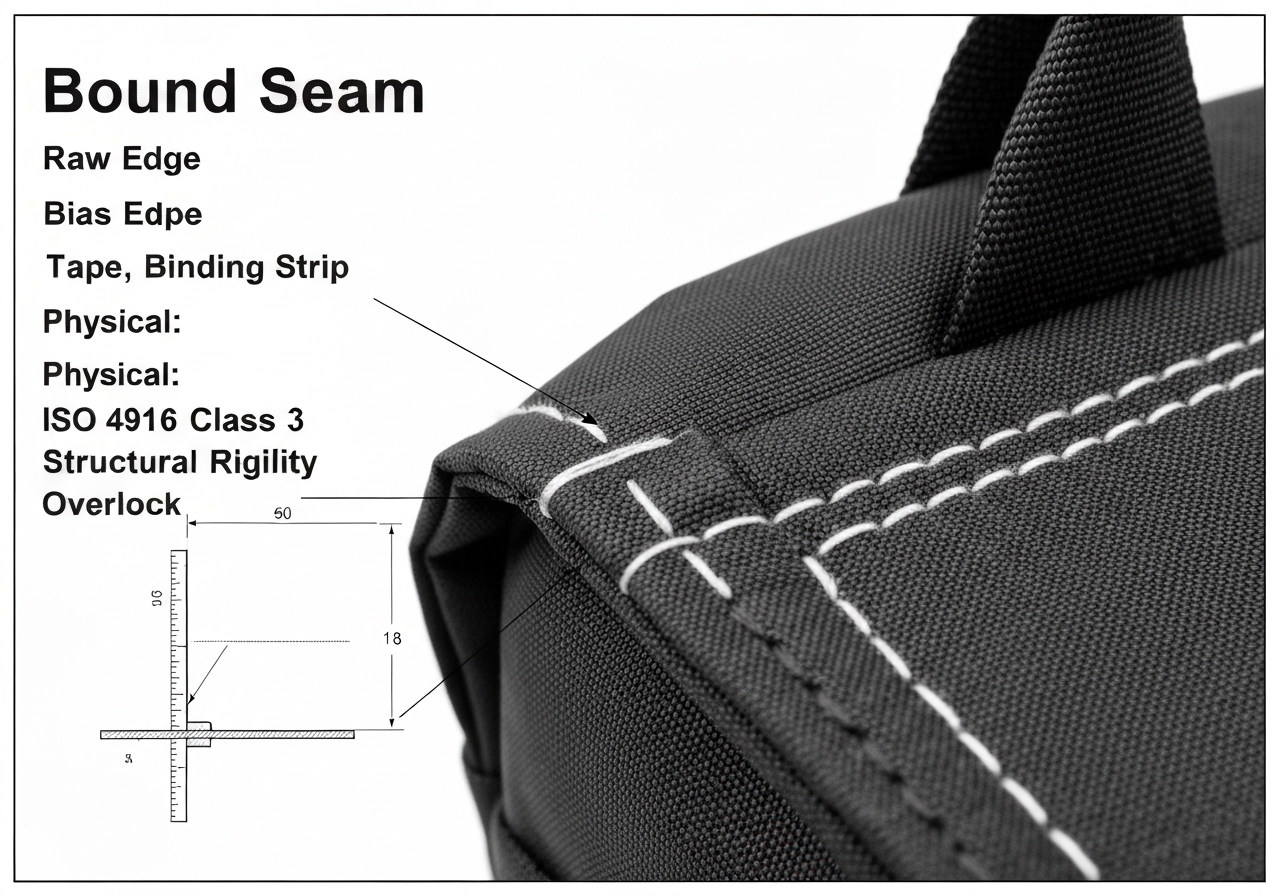

- 백팩: 메인 수납공간의 내부 칸막이(Divider) 가장자리, 어깨끈(Shoulder Strap) 연결 부위의 고중량 바인딩.
- 핸드백: 가방 입구 테두리의 가죽 파이핑(Piping) 및 내부 지퍼 포켓 마감.
- 신발: 스니커즈의 설포(Tongue) 가장자리 및 뒤축(Heel Counter) 라이닝 마감.
- 산업용 및 자동차:
- 자동차 내장재: 카매트의 외곽 테두리(Heavy-duty Binding), 시트 커버의 에어백 전개 부위 특수 바인딩.
- 필터: 산업용 집진기 필터 백(Filter Bag)의 입구 보강 및 연결부 수밀성 강화.
업종별로 SPI와 실의 선택이 극명하게 갈린다. 정장 재킷의 경우 12~14 SPI의 촘촘한 땀수와 #60 코아사를 사용하여 유연함을 강조하는 반면, 등산용 백팩은 6~8 SPI의 거친 땀수와 #20 이상의 고강력 나일론 본딩사를 사용하여 물리적 파손에 대비한다.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
- 로핑 현상 (Roping/Twisting)
- 원인: 테이프의 장력이 너무 강하거나 원단 이송량과 불일치할 때 발생. 테이프가 나선형으로 꼬이는 현상.
- 해결: 테이프 공급 장치(Tape Feeder)의 장력을 완화하고, 바인더의 각도를 바늘과 수평이 되도록 재조정.
- 생단 노출 (Raw Edge Showing)
- 원인: 테이프 폭이 바인더 규격보다 좁거나, 원단이 바인더 안쪽까지 충분히 삽입되지 않음.
- 해결: 테이프 폭에 맞는 정확한 사이즈의 바인더(예: 24mm 테이프용 6mm 마감 바인더)로 교체하고 가이드 깊이 조정.
- 땀뜀 (Skipped Stitches / 메야마)
- 원인: 바인더와 원단의 총 두께로 인해 노루발이 들려 루퍼/가마와의 타이밍이 어긋남. 바늘 편차 발생.
- 해결: 바늘 호수를 높이고, 바늘과 가마의 간극(Clearance)을 0.05mm 이내로 정밀 조정.
- 퍼커링 (Puckering/주름)
- 원인: 얇은 원단 봉제 시 하단 피드 독의 과도한 이송력 또는 실 장력 과다로 인한 원단 수축.
- 해결: 노루발 압력을 최소화하고, 차동 이송(Differential Feed) 기능을 활용하여 원단을 미세하게 밀어줌.
- 스티치 탈락 (Run-off)
- 원인: 바인더 가이드가 흔들리거나 작업자의 핸들링 미숙으로 스티치가 테이프 경계를 벗어남.
- 해결: 바인더 부착판의 나사를 견고히 고정하고, 곡선 구간에서는 저속 봉제 실시 및 전용 노루발 사용.
- 테이프 끝단 풀림 (Unfolding)
- 원인: 바인더 내부의 폴딩 날개(Wing)가 마모되거나 이물질이 끼어 테이프가 제대로 접히지 않음.
- 해결: 바인더 내부 청소 및 폴딩 날개의 각도 복원 또는 교체.
- 바늘 열에 의한 테이프 손상 (Needle Heat Damage)
- 원인: 고속 봉제 시 바늘과의 마찰열로 합성수지 테이프가 녹거나 실이 끊어짐.
- 해결: 바늘 냉각 장치(Needle Cooler) 설치 또는 실리콘 오일 도포. 바늘 표면을 크롬 또는 티타늄 코팅된 제품으로 교체.
¶ 품질 검사 기준 (QC Standard)
- 폭의 일관성: 전체 공정에서 바인딩 마감 폭의 편차는 ±0.5mm 이내여야 함. (디지털 캘리퍼스 측정 권장)
- 스티치 위치: 테이프 끝단(Edge)에서 1.0mm ~ 1.5mm 지점에 스티치 라인이 일정하게 형성되어야 함.
- 평탄도: 봉제 후 원단이 컵 모양으로 휘거나(Cupping) 물결치지(Waving) 않아야 함. 평면에 놓았을 때 들뜸이 없어야 함.
- 시접 삽입 깊이: 바인딩 내부에서 본체 원단이 끝까지 삽입되어 외부에서 생단이 보이지 않아야 함. (투광 검사 실시)
- 조시(Tension): 테이프 상/하단의 실 장력이 균일하여 스티치가 원단 안으로 적절히 박혀야 함. 밑실이 위로 튀어나오지 않아야 함.
- 곡선부 마감: 암홀 등 곡선 부위에서 테이프가 씹히거나(Pleats) 과도하게 늘어나지 않아야 함.
- 인장 강도: 바인딩 부위를 좌우로 당겼을 때 스티치가 터지거나 테이프가 원단에서 이탈하지 않아야 함. (ASTM D5034 준용)
¶ 현장 용어 및 은어 (Factory Slang)
| 용어 | 국가 | 의미 및 유래 |
|---|---|---|
| 해리 (Haeri) | KR | 일본어 '헤리(縁, 테두리)'에서 유래. 바인딩 공정 자체를 지칭. |
| 랍빠 (Rappa) | KR | 영어 'Lapper'의 일본식 발음. 바인더(Binder) 장치를 통칭. |
| Viền | VN | 베트남어로 '테두리'를 의미하며, 바인딩 공정을 뜻하는 표준 용어. |
| 包边 (Bāobiān) | CN | 중국어로 '가장자리를 감싸다'는 뜻의 공정 명칭. |
| パイピング (Paipingu) | JP | 파이핑. 바운드솔기와 혼용되나 주로 심지가 들어간 형태를 지칭. |
| 나팔 (Napal) | KR | 바인더 입구가 나팔 모양으로 벌어진 것을 비유하는 현장 은어. |
| 입술 (Lip) | KR | 바인더의 출구 부분, 테이프가 접혀 나오는 날카로운 끝단. |
| 도리밍 (Trimming) | KR | 바인딩 전 원단 끝을 일정하게 깎아내는 작업. |
| 메야마 (Meyama) | KR | 일본어 유래. 땀뜀(Skipped Stitch)을 의미하는 현장 은어. |
| 조시 (Joshi) | KR | 일본어 '조절(調節)'에서 유래. 실의 장력 상태를 의미. |
¶ 장비 세팅 및 최적화 가이드
- 바인더 정렬 (Alignment): 바늘이 바인더의 출구 중앙에 위치하도록 침판과 바인더 부착판을 정렬한다. 특히 '입술(Lip)'이라 불리는 바인더 끝단과 바늘 사이의 거리가 가까울수록 곡선 봉제가 용이하다. (표준 거리: 1.5mm ~ 3.0mm)
- 노루발(Presser Foot) 커스터마이징: 일반 노루발은 바인더 뭉치에 걸릴 수 있으므로, 바인더 전용 '해리 노루발'이나 왼쪽 발이 짧은 '편차 노루발'을 사용한다. 노루발 바닥면에 테플론 테이프를 부착하면 마찰력을 줄여 이송이 원활해진다.
- 테이프 공급 경로: 테이프 스탠드에서 바인더 입구까지 테이프가 꼬이지 않도록 가이드를 설치하고, 실리콘 오일을 소량 도포하여 마찰 저항을 줄인다. 테이프가 너무 팽팽하면 완제품이 오그라들고, 너무 느슨하면 테이프가 빠질 수 있다.
- 바늘 선정: 원단 2겹과 테이프 2~4겹을 동시에 관통해야 하므로, 바늘 끝의 발열을 방지하기 위해 세라믹 코팅 바늘이나 한 단계 높은 호수(Nm 90 이상)를 권장한다. 니트 원단 바인딩 시에는 원단 손상을 막기 위해 Ball Point(FFG/SES) 바늘을 사용한다.
- 이송 타이밍 조정: 두꺼운 가방 바인딩 시에는 피드 독(Feed Dog)의 높이를 표준보다 0.2mm 높게 설정하여 강력한 이송력을 확보한다. 또한 바늘이 원단을 찌르기 직전에 피드 독이 하강을 시작하도록 타이밍을 미세 조정한다.
¶ 공정 흐름도 (Process Flow)
¶ 소재별 바인딩 전략
- 우븐(Woven): 직물은 반드시 45도 바이어스 재단된 테이프를 사용해야 곡선 대응이 가능하다. 식서(Grain line) 방향 테이프 사용 시 곡선에서 스티치가 터질 위험이 크다.
- 니트(Knit): 신축성이 강하므로 테이프 공급 시 장력을 거의 주지 않는 '릴랙스 피딩(Relax Feeding)'이 필수적이다. 주로 오버록 바인딩 머신(예: Juki MO-6716S)을 사용하여 신축성을 확보한다.
- 가죽(Leather): 가죽 테이프는 끝단을 얇게 깎는 '스키빙(Skiving)' 공정이 선행되어야 바인더 통과가 원활하다. 또한, 바늘 구멍이 그대로 남으므로 재작업이 불가능함에 유의해야 한다.
- 합성수지(PVC/PU): 마찰 계수가 높으므로 테플론 노루발과 실리콘 오일 가이드가 필수적이다.
¶ 관련 항목 및 심화 학습
- 바이어스 테이프 (Bias Tape): 원단의 식서 방향에 45도 각도로 재단하여 곡선 대응력을 높인 자재.
- 홍콩 피니시 (Hong Kong Finish): 시접의 한쪽 면만 바인딩하여 얇고 고급스럽게 마감하는 기법. 주로 실크 오간자 테이프가 사용된다.
- 폴더 유형 (Folder Types):
- Single Fold (1단): 테이프의 한쪽 면만 접힘. 주로 안쪽으로 숨겨지는 마감에 사용.
- Double Fold (2단): 테이프의 양쪽 면이 모두 안으로 접힘 (가장 일반적).
- Clean Finish (4단): 상하단 테이프 끝이 모두 안으로 말려 들어가 생단이 전혀 보이지 않는 최고급 마감.
- 차동 이송 (Differential Feed): 신축성 원단 봉제 시 바인딩 부위가 늘어나는 것을 방지하기 위한 필수 기능. 상단 피드와 하단 피드의 속도 차이를 이용한다.
- Towa 장력계: 봉제 현장에서 실의 장력을 수치화하여 관리하기 위한 필수 도구. 감에 의존하는 조시 조절을 데이터화한다.
- ISO 4916 솔기 분류:
- 3.01.01: 한 겹의 원단 가장자리를 테이프로 감싸는 기본 형태.
- 3.03.01: 두 겹의 원단을 겹친 후 그 가장자리를 테이프로 감싸는 형태.
- 3.05.01: 테이프의 양 끝단을 안으로 접어 넣는 클린 피니시 형태.
