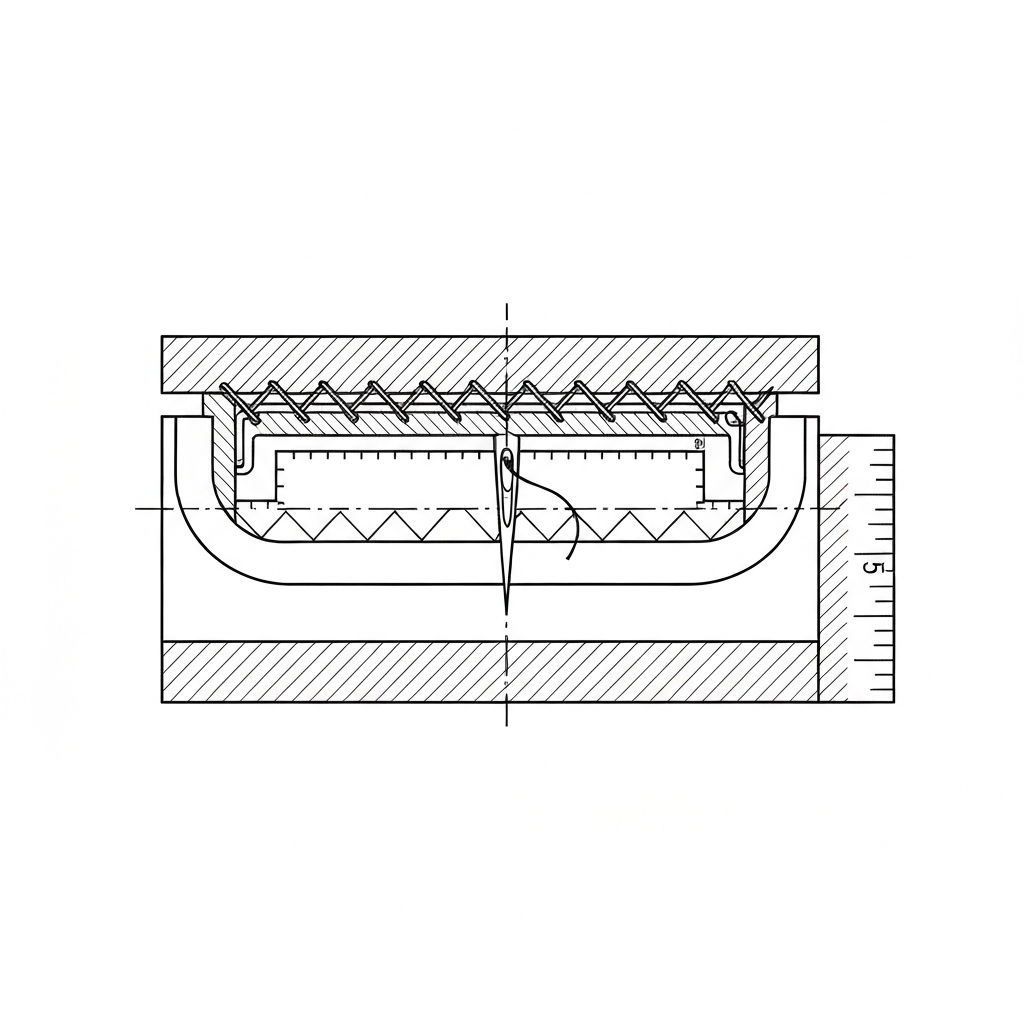

¶ 개요 (Introduction)
Box Stitch(X-박음질)는 두 개 이상의 원단이나 고강도 웨빙(Webbing)을 결합할 때, 접합 부위에 가해지는 극심한 인장 하중을 견디도록 설계된 산업용 보강 봉제 기법입니다. 사각형의 테두리를 먼저 형성한 후 내부를 'X'자 형태로 가로질러 마감하는 기하학적 구조를 가집니다. 이 구조는 힘의 전달 방향을 사방으로 분산시켜 원단의 파열(Tearing)을 방지하고 봉제선의 전단 강도(Shear Strength)를 극대화합니다.
물리적 메커니즘 및 산업적 중요성: Box Stitch는 단순한 직선 박음질이 가질 수 없는 '면적 기반의 하중 지지' 능력을 제공합니다. 직선 봉제는 힘이 가해질 때 봉제선 자체가 절취선(Perforation line) 역할을 하여 원단이 찢어지는 현상이 발생하기 쉬우나, Box Stitch는 사각형의 네 변이 외부 프레임 역할을 하고 내부의 'X'자가 대각선 방향의 뒤틀림(Torsion)을 잡아줍니다. 이는 특히 등반용 하네스나 군용 배낭처럼 생명과 직결된 장비에서 필수적인 요소입니다. 바택(Bar Tack)과 비교했을 때, 바택은 좁은 면적에 높은 밀도의 스티치를 집중시켜 국소적인 강도를 높이는 반면, Box Stitch는 더 넓은 면적에 하중을 분산시켜 원단 조직의 손상을 최소화하면서도 전체적인 결합력을 유지하는 장점이 있습니다.
¶ 기술적 정의 및 규격
- ISO 4915 스티치 분류: Class 301 (본봉 / Lockstitch) 기반의 패턴 봉제.
- 물리적 특성: 사각형의 네 변과 두 개의 대각선이 결합된 형태이며, 시작과 끝 지점은 반드시 되박음질(Backtack)로 보강되어야 합니다.
- 하중 분산 원리: 단일 직선 박음질과 달리, 어느 방향에서 인장력이 가해지더라도 최소 2개 이상의 스티치 라인이 저항하도록 설계되어 있습니다.
기계적 작동 원리 및 역사적 배경: Box Stitch의 핵심은 상실(Needle Thread)과 밑실(Bobbin Thread)이 원단 정중앙에서 교차하며 형성하는 본봉(Lockstitch)의 결속력에 있습니다. 과거에는 숙련공이 일반 본봉 재봉기를 사용하여 수동으로 사각형을 박고 대각선을 그리는 4단계 공정을 거쳤으나, 1980년대 이후 Juki와 Brother를 필두로 한 전자 사이클 미싱(Programmable Pattern Sewer)의 보급으로 자동화되었습니다. 현대의 전자 미싱은 X-Y축 스테핑 모터를 통해 0.05mm 단위의 정밀도로 패턴을 구현합니다.
¶ 상세 사양표 (Technical Specifications)
| 항목 | 기술 사양 (Technical Specification) | 비고 |
|---|---|---|
| 스티치 유형 | ISO 4915 Class 301 (Lockstitch) | 상실/밑실 교차 구조 |
| 주요 장비 | 전자 사이클 미싱 (Electronic Pattern Sewer) | Programmable Sewer |
| 대표 모델 | Juki AMS-210EN, Brother BAS-311HN, Mitsubishi PLK-G | 산업 표준 장비 |
| 바늘 시스템 | DP×17 (#18~#23), DP×5 (#14~#16) | 소재 두께에 따라 선택 |
| 권장 SPI | 7 ~ 11 SPI (땀수 2.3mm ~ 3.5mm) | 고강도 요구 시 8~9 SPI 권장 |
| 실(Thread) 규격 | 나일론/폴리에스테르 고강력사 (20/3, 30/3, 40/3) | 본드사(Bonded Thread) 다수 사용 |
| 최대 봉제 속도 | 2,500 ~ 2,800 spm | 소재 및 실 굵기에 따라 가변 |
| 공압 요구치 | 0.5 ~ 0.55 MPa (5 ~ 5.5 kgf/cm²) | 클램프 압력 유지용 |
| 밑실 장력 | 25 ~ 40g (Towa 장력계 기준) | 중량물 웨빙 기준 |
| 적합 원단 | 나일론 웨빙, 코듀라, 캔버스, 가죽, 데님 | 헤비듀티 소재 전반 |
¶ 주요 적용 분야 및 업종별 특성
- 군수 및 전술 장비: MOLLE 시스템의 파우치 결합부, 전술 조끼의 어깨 끈 보강.
- 아웃도어 및 등반 장비: 백팩의 숄더 스트랩(Shoulder Strap) 뿌리, 하네스(Harness) 결합부, 텐트 가이 라인 고정점.
- 산업 안전 용품: 자동차 안전벨트(Seat Belt) 고정부, 추락 방지용 안전대, 카고 슬링(Cargo Sling).
- 일반 잡화: 토트백 핸들 부착부, 반려동물용 리드줄(Leash) 및 가슴줄.
- 워크웨어: 헤비듀티 작업복의 포켓 모서리 보강, 견장(Epaulettes) 부착.
업종별 세부 사양 차이: 1. 가방 및 백팩 (Heavy-duty Bags): 주로 20/3 또는 30/3 고강력 나일론사를 사용하며, SPI는 8~9 정도로 설정하여 원단 조직의 물리적 강도를 유지합니다. 2. 전술 장비 (Tactical Gear): 적외선 반사 방지(IRR) 처리가 된 실을 사용하며, 극한의 환경을 고려하여 사각형 내부에 'X'를 두 번 겹쳐 박는 'Double Box Stitch'를 적용하기도 합니다. 3. 가죽 잡화 (Leather Goods): 가죽은 바늘 구멍이 그대로 남고 너무 촘촘하면 찢어지기 쉬우므로, SPI를 6~7(땀수 4mm 내외)로 넓게 설정하고 #18 이상의 굵은 바늘을 사용합니다.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
- 버드 네스트 (Bird's Nest) - 현상: 봉제 시작 시 밑면에서 실이 뭉치는 현상. - 원인: 상사절 후 잔사 길이가 너무 길거나 초기 장력 부족. - 해결: 와이퍼(Wiper) 작동 타이밍 조정, 상실 유지 장치(Thread Tension Release) 점검, 초기 2~3땀의 속도를 400spm 이하로 감속 설정.
- 스티치 건너뜀 (Skipped Stitches) - 현상: 고속 구간 또는 대각선 교차점에서 땀이 건너뜀. - 원인: 바늘의 굴곡(Deflection) 또는 가마(Hook)와 바늘 사이의 간극 과다. - 해결: 바늘 규격을 상향(예: #19 → #21)하거나, 바늘과 가마 끝(Hook Point)의 간극을 0.05mm로 정밀 재설정.
- 원단 밀림 및 우는 현상 (Puckering) - 현상: 사각형 테두리 봉제 시 원단이 우그러짐. - 원인: 상하 원단 간의 이송 불균형 또는 클램프(Clamp) 압력 부족. - 해결: 클램프 하강 압력을 높이고, 패턴 데이터에서 피드(Feed) 보정 값을 수정하여 원단을 팽팽하게 유지.
- 실 끊김 및 열화 (Thread Breakage) - 현상: 고속 봉제 중 실이 녹거나 끊어짐. - 원인: 바늘 마찰열에 의한 합성사 용융 또는 가마의 흠집(Burr). - 해결: 바늘 냉각 장치(Needle Cooler) 설치, 실리콘 오일(Thread Lubricant) 도포, 가마 표면 연마.
- 패턴 불일치 (Misalignment) - 현상: X자의 교차점이 사각형 중앙에서 벗어나거나 모서리가 맞지 않음. - 원인: 원점 센서(Home Position Sensor) 오류 또는 클램프 내 원단 유동. - 해결: 기계 원점 교정(Calibration) 실시, 원단 고정용 가이드(Jig) 제작 및 사용.
실전 노하우 (Technician's Tip): 대각선 교차점에서 실 끊김이 빈번하다면, 이는 'X'자의 중심에서 바늘이 이미 형성된 스티치의 실을 때리는 'Thread Hitting' 현상일 가능성이 높습니다. 이 경우 패턴 프로그램에서 교차점의 좌표를 아주 미세하게(0.1~0.2mm) 오프셋(Offset) 시키면 해결됩니다.
¶ 품질 검사 기준 (QC Standard)
- 기하학적 대칭성: 사각형의 네 모서리는 정확히 직각(90도)을 이루어야 하며, 허용 오차는 ±0.5mm 이내여야 함.
- 도메(Backtack) 품질: 시작과 끝의 되박음질이 지정된 위치에서 2~3땀 정확히 겹쳐야 하며, 실 끝이 3mm 이내로 짧게 정리되어야 함.
- 장력 균형 (Tension Balance): 원단 표면과 이면에 실의 매듭(Knot)이 노출되지 않고 원단 두께의 중앙에 위치해야 함. Towa 장력계 사용 시 상실과 밑실의 비율이 약 1.2:1 정도를 유지하는 것이 이상적입니다.
- 인장 강도: 바이어(Buyer)가 요구하는 최소 파단 강도(예: 50kgf 이상)를 충족하는지 인장 시험기로 샘플링 검사 실시.
- 바늘 구멍 손상: 원단 조직이 바늘에 의해 끊어지는 'Needle Cutting' 현상이 없어야 함 (특히 니트나 고밀도 나일론의 경우).
¶ 현장 은어 및 국가별 용어
| 국가 | 용어 | 현장 발음/표기 | 비고 |
|---|---|---|---|
| 한국 (KR) | 엑스박음 / 사각엑스 | X-Bageum / Sagak-X | 현장에서 가장 보편적으로 사용됨 |
| 베트남 (VN) | May chặn chữ X | May chan chu X | 'X자 보강 봉제'라는 의미 |
| 일본 (JP) | ボックスステッチ | Bokkusu Sutetchi | Box Stitch의 가타카나 표기 |
| 일본 (JP) | X閂止め | X-Kandome | 바택(Kandome)의 변형으로 인식 |
| 중국 (CN) | 打叉 / 盒形缝 | Dǎ chā / Hé xíng fèng | 'X를 치다' 또는 '상자형 봉제' |
| 영어 (EN) | Box-X Stitch | Box-X | 기술 문서상의 정식 명칭 |
¶ 장비 세팅 및 유지보수 가이드
- 간헐 압력발(Intermittent Presser Foot) 설정: 원단 두께가 변하는 구간(웨빙 겹침 부위)에서 노루발의 상승 높이를 원단 두께보다 0.5mm 높게 설정하여 원단 들뜸에 의한 땀 건너뜀을 방지합니다.
- 패턴 프로그래밍: 모서리(Corner) 진입 전 2~3땀 구간에서 속도를 400spm 이하로 자동 감속하도록 설정하여 땀 길이가 일정하게 유지되도록 합니다.
- 바늘 선택: 나일론 웨빙 봉제 시에는 원단 조직 손상을 최소화하기 위해 R(Round) 포인트 바늘을 사용하며, 열 발생을 줄이기 위해 티타늄 코팅 바늘을 권장합니다.
- 급유 관리: 고속 패턴 미싱의 경우 가마(Hook) 부위에 열이 많이 발생하므로, ISO VG 7 또는 10 등급의 전용 오일을 사용하고 자동 급유 시스템의 오일 양을 매일 체크해야 합니다.
- 공압 관리: 클램프의 안정적인 고정을 위해 에어 필터의 수분을 매일 제거하고, 압력이 0.5 MPa 이하로 떨어지지 않도록 레귤레이터를 관리합니다.
¶ 공정 흐름도 (Process Flow)
¶ 대체 기법과의 비교 분석
| 기법 | 구조적 특징 | 장점 | 단점 | 적합 용도 |
|---|---|---|---|---|
| Box Stitch | 사각형 + X자 | 하중 분산 최적화, 미적 완성도 높음 | 봉제 시간이 길고 패턴 미싱 필수 | 가방 핸들, 안전벨트, 전술 장비 |
| Bar Tack | 고밀도 지그재그 | 좁은 면적에서 극강의 결속력, 빠른 속도 | 원단 손상 위험(천공), 하중 분산 범위 좁음 | 벨트 루프, 포켓 입구 보강 |
| Circle Stitch | 원형 패턴 | 모든 방향에서 균일한 인장 강도 | 프로그래밍 복잡, 정렬 어려움 | 파라슈트(낙하산), 특수 산업용 필터 |
| Cross Stitch | 단순 X자 (테두리 없음) | 공정 단순, 실 소모 적음 | 테두리 지지력이 없어 모서리 파열 위험 | 저가형 에코백, 임시 고정용 |
¶ 고급 기술 데이터 (Technical Data for Engineers)
- 바늘 관통력(Needle Penetration Force): 겹쳐진 1000D 코듀라 원단 4겹 봉제 시, 바늘은 약 45~60N의 관통력을 유지해야 합니다. 이를 위해 서보 모터의 토크 설정이 중요합니다.
- 실 소모량 계산 공식: 가로 $W$, 세로 $H$인 Box Stitch의 경우, 실 소모량은 대략 $(2W + 2H + 2\sqrt{W^2+H^2}) \times \text{안전계수}(1.5 \sim 2.0)$로 계산하여 원가에 반영합니다.
- 열 변형 방지: 나일론 66 소재의 웨빙은 250°C에서 용융되므로, 2,800spm 이상의 연속 가동 시 바늘 온도를 180°C 이하로 제어하기 위한 냉각 에어 분사 시스템이 권장됩니다.
- 스티치 밀도와 강도의 상관관계: 너무 높은 SPI(12 이상)는 원단 섬유를 절단하여 오히려 전체 강도를 15~20% 저하시키는 'Perforation Effect'를 유발할 수 있습니다.
¶ 관련 항목
- 바택 (Bar Tack): 좁은 면적에 밀집된 지그재그 스티치를 박아 보강하는 기법 (ISO 4915 Class 304 기반).
- 전자 사이클 미싱 (Electronic Pattern Sewer): Box Stitch와 같은 복잡한 패턴을 자동으로 수행하는 컴퓨터 제어 재봉기.
- 웨빙 (Webbing): 가방 끈, 안전벨트 등으로 사용되는 고강도 직조 띠.
- 되박음질 (Backstitch / 도메): 봉제 시작과 끝의 풀림을 방지하기 위해 겹쳐 박는 기법.
- 고강력사 (High Tenacity Yarn): 일반 재봉사보다 인장 강도가 훨씬 높은 산업용 실.
- Towa 장력계: 밑실 보빈 케이스의 장력을 정밀하게 측정하는 산업용 계측기.
