브리프케이스 (Briefcase / cặp / ブリーフケース / 公文包)

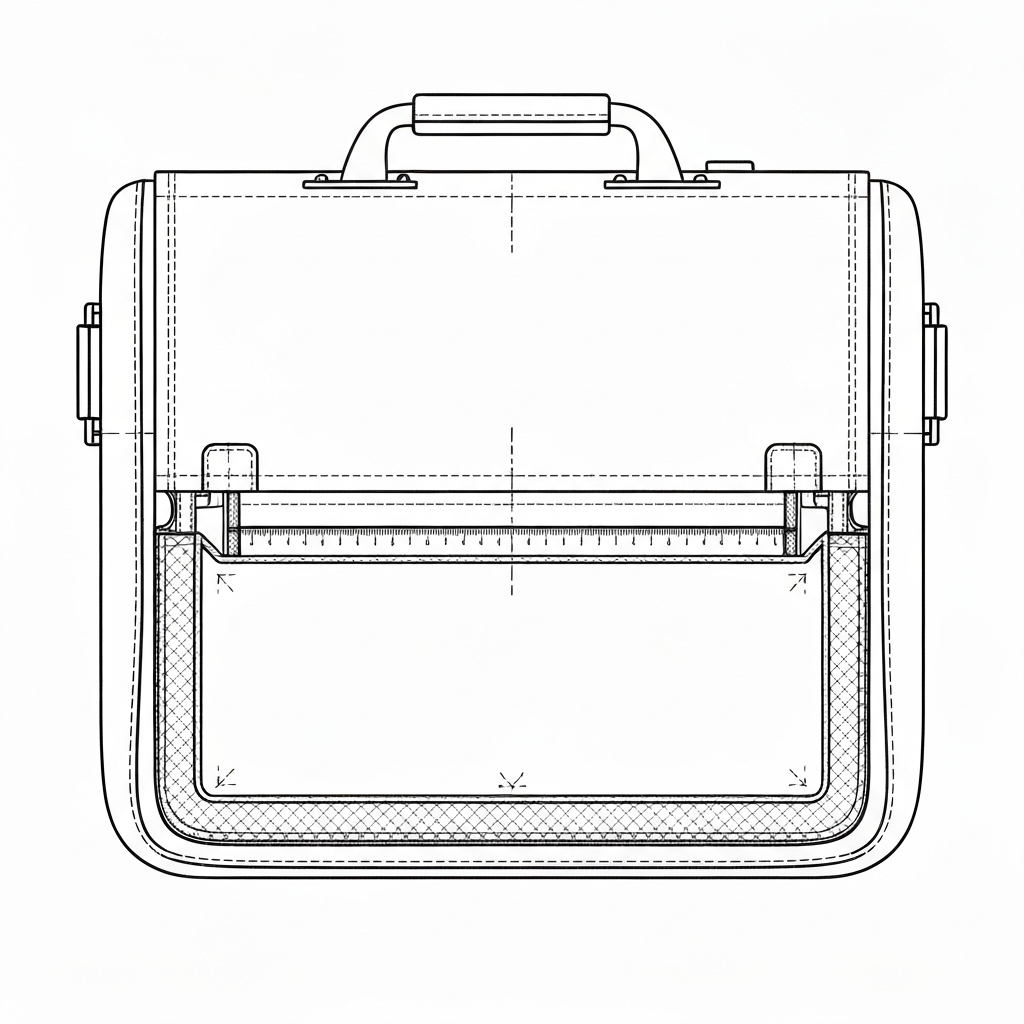

¶ 개요
브리프케이스는 서류, IT 기기 및 사무용품을 휴대하기 위해 설계된 상자형(Boxy) 또는 반구조형(Semi-structured) 가방을 총칭한다. 산업용 봉제 관점에서는 고중량 원단과 다층 보강재가 결합된 복합 구조물로 분류되며, 형태 유지력(Shape Retention)과 하중 지지력(Load Bearing) 확보가 제조 공정의 핵심이다. 주로 ISO 4915 Class 301(본봉) 스티치를 기반으로 하며, 가죽 및 고밀도 합성 섬유(Ballistic Nylon 등)를 주재료로 사용하기 때문에 상하송(Walking foot) 또는 종합송(Unison feed) 메커니즘이 필수적으로 요구된다.
[기술적 확장: 물리적 메커니즘 및 산업적 중요도] 브리프케이스의 구조적 핵심은 '하중의 수직 전이'와 '외형의 불변성'에 있다. 토트백이나 백팩과 같은 소프트백(Soft-line)이 내용물의 형상에 따라 외형이 변하는 것과 달리, 브리프케이스는 내부 보강재(Stiffener)의 탄성 계수와 봉제선의 전단 강도(Shear Strength)를 통해 고유의 형태를 유지한다. 물리적으로는 핸들에 집중되는 하중이 D링과 보강 패치를 거쳐 몸판 전체로 분산되는 캔틸레버(Cantilever) 구조를 모방한다.
산업 현장에서 브리프케이스 제조는 '가방 제조의 꽃'으로 불리는데, 이는 재단 오차 0.5mm 이내의 정밀도와 두께 8mm 이상의 합봉 구간을 통과하는 고난도 봉제 기술이 집약되기 때문이다. 최근에는 전통적인 가죽 소재 외에도 탄소 섬유(Carbon Fiber) 강화 시트나 고압축 EVA 폼을 결합한 하이브리드 구조가 도입되고 있으며, 이는 단순 봉제를 넘어 열성형(Thermoforming)과 초음파 융착 기술의 결합을 요구하고 있다. 따라서 제조사는 원단의 인장 강도뿐만 아니라 보강재와의 접착 계면 강도(Interfacial Strength)를 정밀하게 관리해야 한다.
¶ 정의 및 기술적 특징
브리프케이스는 단순한 수납 도구를 넘어 비즈니스 환경에 적합한 외형적 완성도가 요구되는 품목이다. 봉제 기술적으로는 다음과 같은 특징을 갖는다. - 구조적 강성: Viledon, LB(Bonded Leather), Salpa, Texon 등의 보강재를 부위별로 차등 적용하여 자립성(Self-standing)을 확보한다. - 고부하 봉제: 원단, 안감, 보강재가 겹치는 합봉 구간은 두께가 5mm~8mm에 달하며, 이를 관통하기 위해 고토크 산업용 재봉기와 강성이 높은 바늘 시스템이 사용된다. - 정밀 마감: 노출되는 단면이 많아 기리메(Edge Coat) 도포 또는 해리(Binding) 처리가 공정의 상당 부분을 차지한다.
[기술적 확장: 물리적 작동 원리 및 국가별 실무 차이] 봉제 시 바늘이 고밀도 원단(예: 1680D Ballistic Nylon)이나 천연 가죽을 관통할 때 발생하는 침투 저항(Penetration Resistance)은 일반 의류 봉제 대비 약 5~10배에 달한다. 이 과정에서 발생하는 극심한 마찰열은 나일론 봉사의 인장 강도를 순간적으로 30% 이상 저하시킬 수 있으므로, 바늘의 형상(Point shape)과 표면 코팅(예: 티타늄 코팅) 선택이 필수적이다. 특히 종합송(Unison Feed) 메커니즘은 톱니(Feed Dog), 바늘(Needle), 노루발(Presser Foot)이 동시에 원단을 이송시켜, 다층 구조에서도 층간 밀림(Ply Shift)을 원천적으로 차단한다.
역사적으로 브리프케이스는 19세기 'Gladstone bag'의 철제 프레임 구조에서 유래하여, 현대의 슬림한 서류 가방 형태로 진화하였다. 현대 제조 현장에서의 인식 차이는 뚜렷하다. - 한국 공장: '디테일'과 '기리메(Edge Coat)' 마감의 완성도를 최우선으로 하며, 숙련공의 감각에 의존한 고난도 곡선 봉제에 강점이 있다. - 베트남 공장: 글로벌 브랜드의 대량 생산 기지로서, 자동화 패턴 타커(Pattern Tacker)와 표준화된 공정 시트(SOP)를 기반으로 한 균일한 품질 관리에 집중한다. - 중국 공장: 광저우, 원저우 등지의 거대 부자재 시장을 기반으로 다양한 보강재와 하드웨어를 즉각적으로 수급하며, 단가 경쟁력을 갖춘 복합 공정(봉제+접착+성형)에 특화되어 있다.
¶ 기술 사양표
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 (ISO 4915) | Class 301 (본봉 / Lockstitch) | 가장 견고한 잠금 구조 |
| 주요 재봉기 유형 | 상하송 본봉(Walking Foot), 종합송(Unison Feed), 실린더 베드(Cylinder Bed) | 후물용 특수기 |
| 대표 모델 | Juki LU-1508N, Brother LS2-B837, Seiko LCW-8BL, Pfaff 1245 | 산업 표준 모델 |
| 바늘 시스템 | DP×17 (18# ~ 23# / 가죽용은 LL, S, RT 포인트 권장) | Schmetz 또는 Groz-Beckert |
| 표준 SPI | 6 ~ 10 SPI (땀수 간격 2.5mm ~ 4.0mm) | 디자인 및 강도에 따라 조절 |
| 봉사(Thread) 구성 | 상사: 코아사 8호~20호 / 하사: 코아사 20호~30호 | 나일론 본딩사(Bonded Nylon) 권장 |
| 최대 봉제 속도 | 2,500 spm (실제 현장 권장 속도: 1,200 ~ 1,800 spm) | 고속 시 바늘 열 발생 주의 |
| 주요 사용 원단 | 천연 가죽(Full-grain, Top-grain), 1680D 발리스틱 나일론, Cordura 1000D | 고밀도 내마모성 소재 |
| 장력 수치 (Towa 기준) | 상사: 1.8 ~ 2.8 N / 하사: 0.3 ~ 0.6 N | 미검증 (소재 두께에 따라 상이) |
| 보강재 경도 | Shore A 70 ~ 90 (EVA/PE 보드 기준) | 형태 유지력 결정 요소 |
¶ 주요 적용 분야 및 공정
- 핸들(Handle) 제작 및 부착: 사용자의 하중이 집중되는 부위로, 내부에 심재(Rope 또는 PVC)를 넣고 X-스티치 또는 사각 보강 스티치를 수행한다. 핸들 뿌리 부분에는 반드시 '나일론 테이프'나 '강철 보강판'을 삽입하여 가죽의 늘어남을 방지해야 한다.
- 옆마치(Gusset) 결합: 가방의 폭을 결정하는 옆판과 앞/뒷판을 결합하는 공정이다. 평베드 기계보다는 실린더 베드(말뚝 미싱)를 사용하여 곡선 구간의 회전 반경을 확보한다. 이때 '노치(Notch)' 맞춤이 정확하지 않으면 가방이 뒤틀리는 '트위스트 현상'이 발생한다.
- 지퍼 윈도우(Zipper Window) 구성: 앞판 또는 내부에 지퍼를 매립하는 공정으로, 정확한 스카이빙(Skiving)과 접착 후 본봉 처리가 수반된다. 지퍼 끝단(Zipper Stop) 처리는 금속 장식 또는 가죽 덧댐(Tab)으로 마감한다.
- 내부 파티션(Internal Partition): 노트북 보호를 위한 완충재(EPE Foam, EVA) 삽입 및 오거나이저 포켓 봉제 공정이 포함된다. 안감(Lining) 봉제 시에는 겉감과의 '이세(Ease, 여유분)' 조절이 핵심이며, 안감이 울지 않도록 0.5mm 정도 작게 재단하는 것이 노하우다.
¶ 주요 결함 및 해결 방안
- 메또비 (Skip Stitch) - 원인: 두꺼운 보강재 통과 시 바늘의 휨 현상 또는 가마(Hook) 타이밍 불일치. - 해결: DP×17 바늘 사용, 가마와 바늘 사이 간극을 0.05mm로 정밀 조정, 바늘 판(Needle Plate) 구멍 크기 최적화. 현장 팁: 바늘대를 0.1~0.2mm 낮추어 루프(Loop) 형성을 크게 유도한다.
- 땀드림 (Puckering) - 원인: 원단과 보강재 간의 이송 속도 차이 또는 과도한 실 장력. - 해결: 상하송 피드 도그의 이송량을 동기화하고, 밑실 장력을 최대한 낮추어 봉제. 보강재에 미리 'V-컷'을 넣어 굴곡부 저항을 줄인다.
- 단차 (Misalignment) - 원인: 옆마치 합봉 시 상하 원단의 밀림 현상. - 해결: 합봉 전 노치(Notch) 포인트를 정확히 마킹하고, 노루발 압력을 원단 두께에 맞춰 재설정. 양면테이프(가봉용)를 활용하여 가고정 후 봉제한다.
- 실 끊김 (Thread Breakage) - 원인: 고속 봉제 시 바늘 열에 의한 나일론사 녹음 또는 가마의 흠집. - 해결: 바늘 냉각 장치(Needle Cooler) 설치, 실리콘 오일 도포, 가마 표면 연마. 바늘 번수를 한 단계 높여 방열 면적을 확보한다.
- 기리메 터짐 (Edge Coat Cracking) - 원인: 마감재 건조 불량 상태에서 봉제 압력 가해짐 또는 보강재의 유연성 부족. - 해결: 기리메 도포 후 완전 건조(적외선 건조기 권장) 확인, 노루발 바닥면에 테플론 시트 부착. 유연성이 높은 폴리우레탄 계열 기리메 사용.
- 노루발 자국 (Presser Foot Mark) - 원인: 가죽 표면에 과도한 노루발 압력 및 톱니 자국 발생. - 해결: 민자 노루발(Smooth bottom) 사용 및 이송 톱니 높이를 0.8mm 이하로 조정. 가죽 표면에 보호용 종이(Interleaving Paper)를 대고 봉제 후 제거.
¶ 품질 검사 기준 (QC Standard)
- 외관 대칭성: 가방을 직립시켰을 때 좌우 핸들 위치, 포켓의 수평도, 옆마치의 곡률이 대칭을 이루어야 함 (오차 범위 ±1.5mm 이내).
- 스티치 품질: 겹침 구간에서의 땀수 변화가 없어야 하며, 실의 매듭이 원단 정중앙에 위치해야 함. 땀이 튀거나 실 뭉침(Bird's Nest)이 발견되면 불량 처리.
- 인장 강도 테스트: 핸들 및 어깨끈 연결 부위에 설계 하중의 1.5배(약 15kg~20kg)를 가하여 24시간 유지 후 봉제선 터짐이나 원단 찢어짐 유무 확인.
- 하드웨어 검수: 지퍼 슬라이딩의 부드러움(Open/Close Torque 테스트), 금속 장식의 도금 밀착력(Cross-cut Test) 및 스크래치 전수 검사.
- 클린니스(Cleanliness): 내부 실밥 제거 상태(Thread Trimming), 접착제 잔여물(본드 자국) 유무, 가죽 표면의 은펜(Silver Pen) 자국 제거 확인. 특히 밝은 색상 안감의 오염 주의.
¶ 공장 실무 은어 및 용어집
| 구분 | 용어 | 비고 |
|---|---|---|
| KR | 마치 (Machi) | 가방의 옆면 또는 폭을 의미 (일본어 유래) |
| KR | 해리 (Haeri) | 원단 가장자리를 별도의 테이프로 감싸는 바인딩 공정 |
| KR | 기리메 (Girime) | 가죽 단면 마감칠 (Edge Coat) |
| KR | 시아게 (Shiage) | 최종 마무리 공정 (실밥 제거, 형태 잡기, 포장) |
| KR | 다마 (Dama) | 파이핑(Piping)을 일컫는 현장 용어 |
| JP | 芯地 (Shinji) | 심지 및 모든 종류의 보강재 |
| JP | 飾り縫い (Kazari-nui) | 디자인적 요소로 들어가는 장식 겉스티치 |
| VN | May viền | 바인딩(해리) 작업 |
| VN | Lật túi | 가방 뒤집기 공정 (뒤집기 가방 제작 시) |
| VN | Đóng nút | 아일렛이나 징(Riveting) 작업 |
| CN | 埋袋 (Maidai) | 가방의 내외장을 결합하는 최종 합봉 공정 |
| CN | 铲皮 (Chanpi) | 스카이빙(Skiving), 가죽 두께 조절 공정 |
| CN | 油边 (Youbian) | 기리메(Edge Coat) 작업의 중국식 표현 |
¶ 장비 세팅 및 관리 가이드
- 장력 최적화: 브리프케이스는 두꺼운 실(8~20호)을 사용하므로 보빈 케이스의 판스프링 장력을 일반 의류보다 2배 이상 강하게 설정한다. Towa 장력계 기준 하사 장력을 30~40g(0.3~0.4N)으로 맞추는 것이 표준이다.
- 노루발 밸런스: 상하송 기계에서 내부 노루발(Vibrating foot)과 외부 노루발(Lifting foot)의 교차 높이를 동일하게 맞춘다. 단차(턱)가 있는 구간을 넘을 때는 노루발 상승 높이를 순간적으로 높여주는 '무릎 컨트롤러' 활용 능력이 숙련도의 척도다.
- 바늘 선택 가이드:
- 천연 가죽: LL(Twist point) 바늘을 사용하여 스티치가 사선으로 예쁘게 눕도록 설정. 구멍이 크게 뚫리지 않도록 바늘 굵기를 실 굵기의 2.5배 이내로 제한.
- 합성 원단: R(Round point) 또는 SES(Small ball point) 바늘을 사용하여 원단 조직의 손상(올 풀림) 방지.
- 급유 관리: 고부하 작업이 많으므로 가마(Hook) 부위에 자동 급유량을 평소보다 10~15% 증량한다. 단, 가죽에 기름이 튀지 않도록 가마 덮개(Hook Cover) 상태를 매일 점검한다.
¶ 제조 공정 흐름도 (Process Flowchart)
¶ 소재별 봉제 특성 및 주의사항
- Full-grain Leather: 부위별(등판, 배판) 신축성이 다르므로 재단 시 방향성(Grain Direction)을 고려해야 한다. 봉제 시 노루발 압력이 너무 높으면 은면(Grain)이 손상되므로 주의한다.
- Ballistic Nylon (1680D): 원단이 매우 딱딱하여 바늘 굴절(Needle Deflection)이 잦다. 23# 이상의 굵은 바늘과 고강도 본딩사를 사용하며, 열 재단(Hot Knife Cutting)을 통해 올 풀림을 방지한다.
- 보강재 (Texon/LB): 종이 기반 보강재는 습기에 취약하므로 봉제 전후 보관 환경의 습도를 50% 이하로 유지한다. 너무 딱딱한 보강재는 합봉 후 뒤집기 공정에서 꺾임 자국(Wrinkle)을 유발할 수 있다.
¶ 실전 트러블슈팅 노하우
- "땀이 뜰 때(Skip Stitch) 가장 먼저 확인할 것": 가마 타이밍보다 바늘의 깊이(Needle Bar Height)를 먼저 확인하라. 두꺼운 구간에서 바늘이 위로 밀려 올라가는 경우가 많다. 바늘대 고정 나사를 더 강력하게 조이거나 바늘대를 0.5mm 낮추어 세팅한다.
- "실이 자꾸 녹아 끊길 때": 바늘 구멍(Eye)에 실리콘 오일을 한 방울 떨어뜨리거나, 바늘을 한 단계 굵은 것으로 교체하여 마찰 면적을 넓힌다. 공기 압축기를 이용한 바늘 냉각(Needle Cooler) 장치가 가장 확실한 해결책이다.
- "가방이 한쪽으로 기울 때": 옆마치(Gusset) 봉제 시 시작점과 끝점의 장력이 다른 것이 원인이다. 봉제 중간에 위치한 '노치(Notch)'를 기준으로 상하판의 길이를 강제로 맞추지 말고, 노루발 압력을 줄여 자연스럽게 이송되도록 유도한다.
¶ 소재별 보강재 매칭 매트릭스 (Technical Matrix)
| 주원단 소재 | 권장 보강재 (몸판) | 권장 보강재 (바닥) | 접착 방식 |
|---|---|---|---|
| 소프트 나파 가죽 | Viledon 0.8mm + LB 0.6mm | Texon 1.5mm + EVA 2.0mm | 수성 본드 전면 도포 |
| 발리스틱 나일론 | PE Board 1.0mm | PP Board 2.0mm | 핫멜트(Hot-melt) 또는 양면테이프 |
| 캔버스 (Heavy) | Salpa 1.0mm | Bonded Leather 2.0mm | 유성 본드(CR계열) 부분 접착 |
¶ 글로벌 컴플라이언스 및 물리적 시험 기준
- REACH/RoHS 준수: 유럽 수출용 브리프케이스의 경우, 금속 장식(지퍼, 버클)의 납(Pb), 카드뮴(Cd) 함량 및 가죽의 6가 크롬(Cr6+) 검출 여부를 반드시 확인해야 한다.
- 내마모성 테스트 (Martindale): 비즈니스용 가방은 최소 20,000회 이상의 마찰 사이클을 견뎌야 하며, 보풀(Pilling) 발생이 없어야 한다.
- 염색 견뢰도 (Color Fastness): 마찰 견뢰도(Dry/Wet) 4급 이상을 확보하여 사용자의 의류에 이염되는 사고를 방지해야 한다.
¶ 관련 항목
- 스카이빙 (Skiving): 봉제 부위의 두께를 줄이기 위해 가죽 가장자리를 깎아내는 필수 전공정. 포르투나(Fortuna) 타입 기계가 표준이다.
- 파이핑 (Piping): 가방 테두리에 심재를 넣어 형태를 고정하고 마찰로부터 원단을 보호하는 기법. '다마'라고도 불린다.
- 바택 (Bar-tack): ISO 4915 Class 304 또는 301을 활용하여 하중 집중 부위를 보강하는 공정. 브리프케이스 핸들 연결부에 필수적이다.
- 보강재 (Stiffener): 가방의 '각'을 결정하는 핵심 자재. 최근에는 무게 절감을 위해 중공 구조의 플라스틱 판재도 사용된다.
