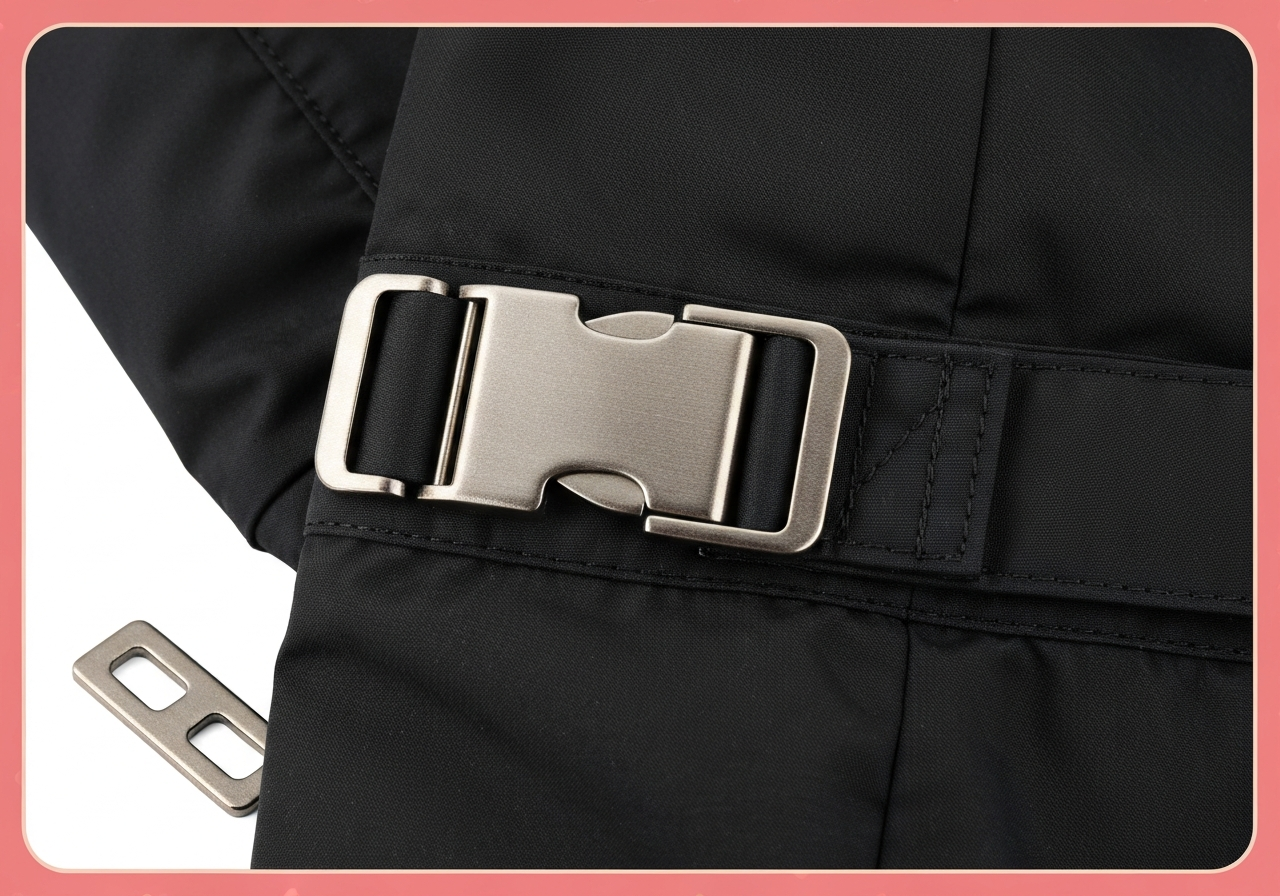

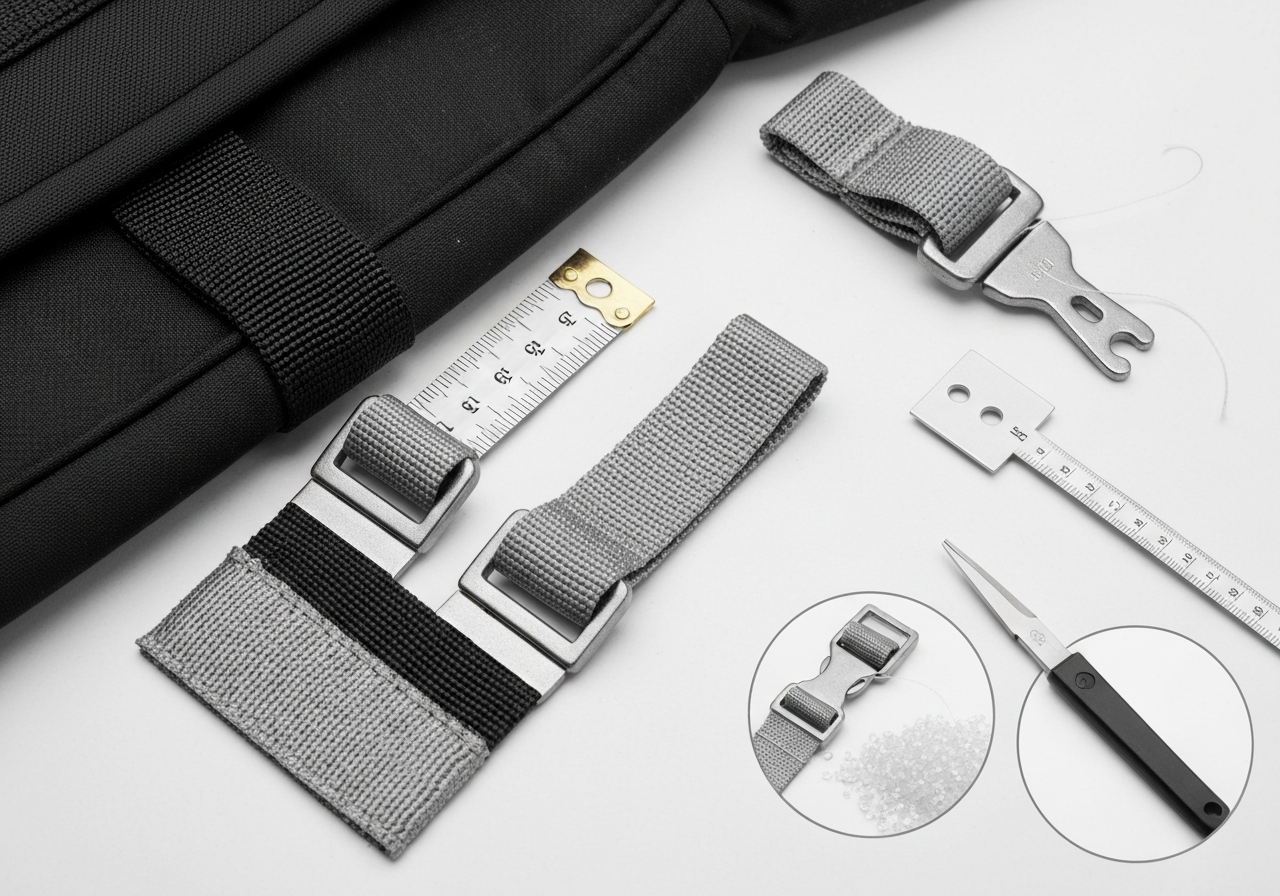

버클 (Buckle / khóa bấm / バックル)
¶ 1. 정의 및 메커니즘
버클(Buckle)은 스트랩, 벨트, 웨빙(Webbing)의 양 끝단을 연결하거나 길이를 조절하기 위해 사용하는 기계적 체결 부자재이다. 봉제 산업에서 버클은 단순한 액세서리를 넘어, 제품의 구조적 무결성을 유지하고 하중을 분산하며 사용자의 체형에 맞게 길이를 최적화하는 핵심 기능 부품(Functional Component)으로 분류된다.

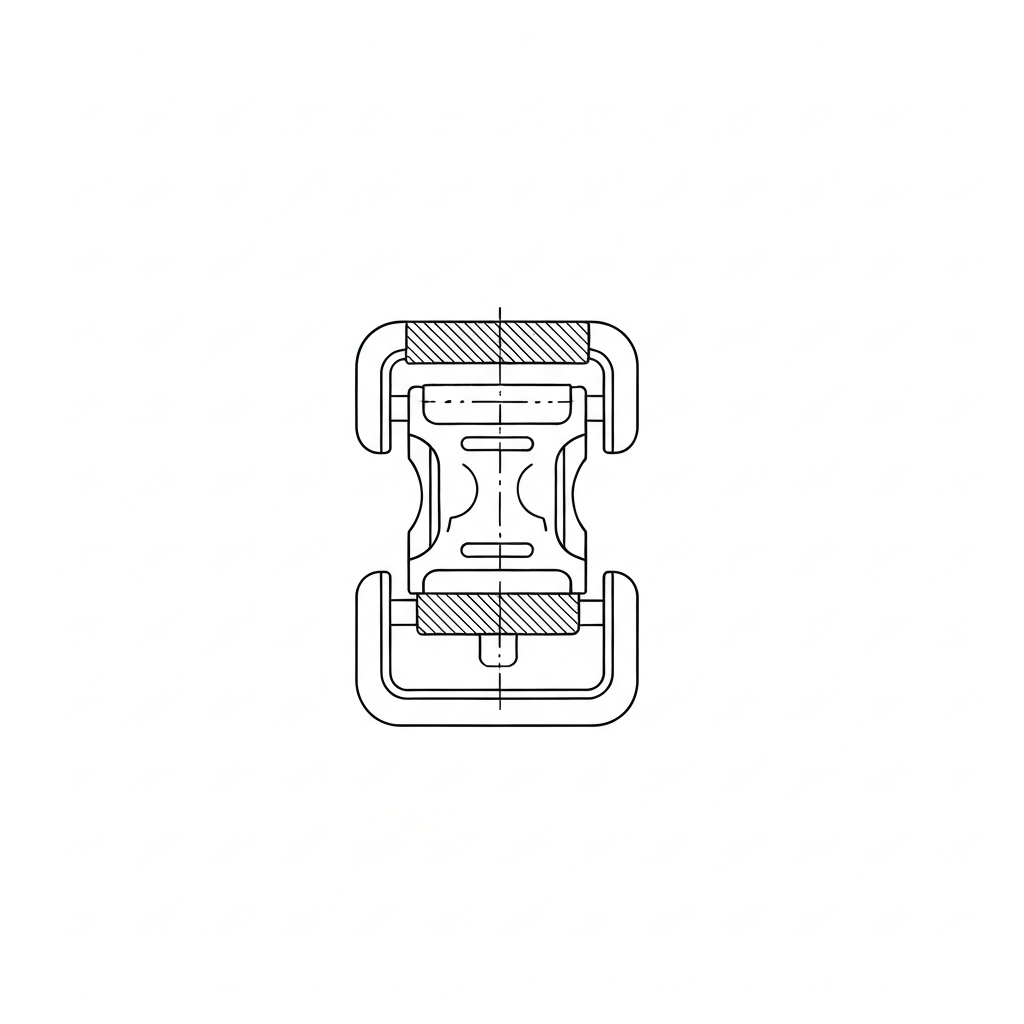

물리적으로 버클은 프레임(Frame), 바(Bar), 프롱(Prong/핀) 또는 암수 결합 구조(Side Release)를 통해 장력을 유지한다. 특히 사이드 릴리즈 버클의 경우, 하중이 가해질수록 웨빙과 버클 내부 슬롯(Slot) 사이의 마찰력이 증가하여 고정되는 메커니즘을 가진다. 이는 오일러-아이텔바인(Euler-Eytelwein)의 마찰 공식에 근거하며, 웨빙이 바(Bar)를 감싸는 접촉각($\beta$)이 클수록 인장 강도가 기하급수적으로 증가하는 원리를 이용한다. 소재에 따라 엔지니어링 플라스틱(주로 POM, Nylon 66), 금속(아연 합금, 황동, 스테인리스강)으로 나뉘며, 봉제 공정에서는 주로 본봉(Lockstitch) 또는 바택(Bartack)을 통해 웨빙에 고정된다.
역사적으로 버클은 고대 로마 군대의 군장 결속용 금속구에서 기원하였으나, 현대 산업용 봉제에서는 1970년대 ITW Nexus가 발명한 '사이드 릴리즈 버클'이 글로벌 표준이 되었다. 한국 공장에서는 주로 '바클'이라는 현장 용어로 통용되며, 베트남 공장에서는 'Khóa bấm', 중국 공장에서는 '插扣(Chākòù)'로 불린다.
¶ 2. 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 및 기준 | 비고 |
|---|---|---|
| 관련 봉제 분류 (ISO 4915) | Class 301 (본봉 / 락스티치), Class 304 (지그재그 본봉) | 하중 지지용은 301 필수 |
| 주요 부착 기계 | 전자 바택기 (Computerized Bartack), 패턴 재봉기 (Pattern Sewer) | Juki, Brother, Dürkopp Adler |
| 추천 모델 | Juki LK-1900BN, Brother KE-430HX, Juki AMS-210EN, DA 906 | 대형 패턴 및 후물용 |
| 바늘 시스템 | DP×17 (Heavy Duty, 18#~23#), DP×5 (경량용, 11#~16#) | SAN 5.2(Groz-Beckert) 권장 |
| 바늘 끝 형태 (Point) | R(Standard), SPI(Sharp), SD1(Triangular) | 웨빙 조직 파괴 방지용 |
| 표준 SPI (Stitches Per Inch) | 7 ~ 12 SPI (2.1mm ~ 3.6mm Stitch Length) | 고밀도 웨빙은 7~9 SPI 권장 |
| 사용 실 (Thread) | 20/3, 30/3, 40/3 (고강력 나일론 또는 폴리에스터 본딩사) | 인장 강도 요구치에 따름 |
| 최대 봉제 속도 | 3,200 spm (기계 사양), 실무 권장 2,000~2,500 spm | 고속 시 나일론 실 융해 주의 |
| 밑실 장력 (Towa Gauge) | 35 ~ 50 gf (20/3 나일론 본딩사 기준) | 웨빙 두께에 따라 가변 |
| 노루발 압력 | 5.0 ~ 9.0 kgf | 웨빙 밀림 방지 및 버클 간섭 고려 |
| 적합 소재 | 나일론/폴리에스터 웨빙, 합성 피혁, 고밀도 캔버스, TPU 코팅 스트랩 | 소재별 마찰 계수 확인 필요 |
¶ 3. 적용 분야 및 산업별 표준
- 의류 (Apparel):
- 트렌치코트 및 자켓: 허리 벨트 고정용 D링 버클, 소매단(Cuff) 조절용 버클.
- 아웃도어 팬츠: 허리 일체형 웨빙 벨트 및 마그네틱 버클(Fidlock 등).
- 테크웨어(Techwear): 기능성 조절 스트랩, 전술용 코브라 버클(Cobra Buckle) 적용.
- 가방 및 잡화 (Bags & Luggage):
- 백팩: 어깨끈(Shoulder Strap) 하단 연결부, 가슴 스트랩(Chest Strap), 힙벨트(Main Waist Buckle).
- 메신저백: 메인 덮개 고정용 퀵 릴리즈 버클, 어깨 패드 위치 조절부.
- 캐리어: 내부 짐 고정용 X자 스트랩 버클, 외부 확장 방지 벨트.
- 산업용 및 안전 장구 (Industrial & Safety):
- 자동차 및 항공기: 안전벨트(Seat Belt) 체결 시스템 (ISO 6683, FMVSS 209 준수).
- 추락 방지용 하네스: 전신 하네스의 가슴 및 허벅지 체결부 (EN 361, ANSI Z359.1 표준).
- 구명조끼: 고부력 유지용 3중 안전 버클 (ISO 12402-7 준수).
- 군용 및 전술 장비 (Military & Tactical):
- MOLLE 시스템: 파우치 결합용 버클, 전술 조끼(Plate Carrier)의 퀵 릴리즈 시스템.
- 총기 슬링(Sling): 1점식/2점식 슬링의 길이 조절 및 긴급 탈착용 버클 (MIL-SPEC 준수).
- 의료 및 특수 목적:
- 환자 고정 벨트: 휠체어 및 들것용 안전 버클.
- 유아용 카시트: 5점식 안전 버클 시스템 (ECE R44/04 준수).
¶ 4. 주요 결함 및 기술적 해결 방안
- 저온 파손 (Cold Crack) - 원인: 저가형 재생 원료(Recycled Plastic) 사용 시 유리전이온도($T_g$) 부근에서 충격에 취약해짐. - 해결: Virgin POM(Polyoxymethylene) 또는 Nylon 66 소재를 사용하고, -20°C 이하 저온 충격 테스트 리포트를 확인한다.
- 웨빙 슬립 (Webbing Slippage) - 원인: 웨빙의 두께가 버클 슬롯(Slot) 간격보다 얇거나, 웨빙 표면이 너무 매끄러워 마찰력이 부족할 때 발생. - 해결: 웨빙 두께에 최적화된 슬롯 간격을 가진 버클로 교체하거나, 웨빙 표면에 요철이 있는 고마찰 직조 방식을 채택한다.
- 금속 부식 및 도금 박리 (Corrosion & Peeling) - 원인: 염분이나 습기에 노출 시 금속 산화 발생 또는 도금 공정(Electroplating) 불량. - 해결: 염수 분무 테스트(Salt Spray Test) 48~96시간을 통과한 제품을 사용하며, 내식성이 강한 전착 도장(ED-Coating)을 적용한다.
- 체결력 불균형 (Engagement Failure) - 원인: 암수(Male/Female) 금형의 정밀도 차이로 인해 너무 뻑뻑하거나 쉽게 풀림. - 해결: 동일 로트(Lot) 생산 제품을 세트로 관리하며, 체결/해제 하중(Insertion/Extraction Force)을 측정하여 데이터화한다.
- 봉제 간섭 및 바늘 파손 (Sewing Interference) - 원인: 버클 본체와 노루발(Presser Foot) 사이의 간격 미확보로 인한 물리적 충돌. - 해결: 버클 형상에 맞춘 전용 지그(Jig)를 제작하거나, 오프셋 노루발(Offset Foot)을 사용하여 안전 거리를 확보한다.
- 웨빙 마모 (Webbing Abrasion) - 원인: 버클의 사출 게이트 자국이나 날카로운 모서리(Burr)가 웨빙 섬유를 손상시킴. - 해결: 버클 출하 전 바이브레이션 연마 공정을 추가하여 모서리를 부드럽게 처리한다.
- 실 끊어짐 및 열 손상 (Thread Breakage) - 원인: 고속 봉제 시 바늘 마찰열(최대 300°C 이상)로 인해 나일론 실이 녹거나 웨빙 조직에 바늘이 걸림. - 해결: 바늘 냉각 장치(Needle Cooler)를 가동하고, 실에 실리콘 오일을 도포하여 마찰열을 제어한다.
¶ 5. 품질 검사 및 테스트 기준 (Quality Control)
- 인장 강도 테스트 (Tensile Strength): 인장 시험기(Instron)를 사용하여 파단 시까지의 최대 하중을 측정. (예: 25mm 버클 기준 일반용 50~100kgf, 전술용 200kgf 이상)
- 반복 작동 테스트 (Fatigue Test): 자동 체결기를 통해 1,000회~5,000회 이상 반복 작동 후 스프링 탄성 유지 및 구조적 변형 여부 확인.
- 화학 안전성 검사 (Chemical Compliance): REACH, RoHS, CPSIA 기준에 따른 납(Pb), 카드뮴(Cd), 프탈레이트 등 유해물질 함유량 검사.
- 색상 견뢰도 (Color Fastness): ISO 105-X12 기준 마찰 견뢰도 및 세탁 견뢰도 테스트를 통해 버클의 색상이 웨빙이나 원단에 이염되는지 확인.
- 외관 검사 (Visual Inspection): AQL 1.5/2.5 기준에 따라 사출 게이트 자국, 수축(Sink mark), 웰드 라인(Weld line), 이물질 혼입 여부 전수 또는 샘플링 검사.
- 염수 분무 테스트 (Salt Spray Test): ASTM B117 기준에 따라 금속 버클의 부식 저항성을 확인 (해양용은 96시간 이상 권장).
- 낙하 테스트 (Drop Test): 영하 10도 환경에서 1.5m 높이에서 콘크리트 바닥으로 낙하 시 파손 여부 확인.
¶ 6. 현장 은어 및 국가별 명칭
| 언어 | 용어 | 현장 발음/비고 |
|---|---|---|
| 한국어 (KR) | 버클 / 바클 | 현장에서는 '바클'로 통용. 회전형은 '개고리'라고 부름. |
| 일본어 (JP) | バックル / 尾錠 | Bakkuru / Bijō(핀 방식 버클을 특정할 때 사용). |
| 베트남어 (VN) | khóa bấm / khóa cài | Khóa bấm(사이드 릴리즈), Khóa cài(일반 체결구). |
| 중국어 (CN) | 扣具 / 插扣 | Kòujù(통칭), Chākòù(암수 결합식 사이드 릴리즈). |
| 영어 (EN) | Side Release Buckle | 흔히 말하는 '딸깍'하고 끼우는 플라스틱 버클의 정식 명칭. |
| 현장 은어 | 개고리 / 와리자까 | 한국 현장에서 회전 버클은 '개고리', 분리형 링은 '와리자까'로 불림. |
¶ 7. 장비 세팅 및 공정 가이드
- 바늘 및 실 세팅: 두꺼운 웨빙 봉제 시 발생하는 마찰열을 제어하기 위해 티타늄 코팅 바늘(Groz-Beckert SAN 5.2 시리즈)을 사용하고, 실 끊어짐 방지를 위해 실 냉각 장치(Needle Cooler) 설치를 권장한다.
- 장력(Tension) 조절: 고강력 실 사용 시 밑실(Bobbin) 장력을 평소보다 20% 높게 설정(Towa 기준 40gf 이상)하여 웨빙 뒷면에서 실이 뜨는 현상(Bird nesting)을 방지한다.
- 노루발 압력: 웨빙이 밀리지 않도록 압력을 높이되, 플라스틱 버클 본체에 흠집을 내지 않도록 노루발 하단에 테플론 시트를 부착하거나 전용 플라스틱 노루발을 사용한다.
- 위치 고정(Clearance): 버클 끝단과 봉제 시작점 사이의 간격을 최소 3~5mm 유지하여 재봉기 침판 및 노루발과의 물리적 충돌을 원천 차단한다.
- 바택(Bartack) 패턴 설정: 버클 고정 시에는 'Box-X' 패턴 또는 'W'자 바택을 사용하여 하중을 분산시킨다. Juki LK-1900BN 모델 기준, 프로그램 번호 2번(대형 바택) 또는 5번(원형 바택)을 변형하여 사용한다.
¶ 8. 공정 흐름도 (Process Flow)
graph TD
A[부자재 입고 검사: 인장/화학/색상] --> B[웨빙 커팅 및 열처리: 초음파 또는 열칼 커팅]
B --> C[버클 삽입 및 위치 고정: 전용 지그/가이드 사용]
C --> D[바택/패턴 봉제: ISO 301/304 적용, 7-12 SPI]
D --> E[잔사 제거 및 열처리: 시아게 공정 및 실 끝단 라이터 마감]
E --> F{품질 검사: 인장/작동/외관/이염}
F -- 합격 --> G[완제품 조립 및 최종 포장]
F -- 불합격 --> H[자재 폐기 또는 재작업: 웨빙 손상 시 전량 폐기]
G --> I[출하 전 금속 검출기 통과: 금속 버클 제외]
H --> J[불량 원인 분석 및 금형/세팅 수정]
¶ 9. 관련 항목
- 웨빙 (Webbing): 버클과 결합되는 고밀도 직조 끈. 나일론(Nylon), 폴리에스터(Polyester), 폴리프로필렌(PP) 등이 있으며, 버클의 슬롯 폭과 웨빙의 폭이 일치해야 한다.
- 바택 (Bartack): 버클 고정 부위의 강도를 높이기 위한 고밀도 보강 봉제. 일반적으로 28바늘, 36바늘, 42바늘 패턴이 사용된다.
- D링 / 사각링 (D-Ring / Square Ring): 스트랩의 방향을 전환하거나 보조 체결을 돕는 부자재. 버클과 세트로 구성되는 경우가 많다.
- 래더락 (Ladder Lock): 버클의 일종으로, 한쪽 방향으로만 웨빙을 조절하고 고정하는 부품. 주로 백팩 어깨끈 조절에 사용된다.
- 웨빙 엔드 (Webbing End): 버클 통과 후 웨빙 끝단이 빠지지 않도록 두껍게 접어 박거나 초음파로 마감하는 공정. 'T-Bar' 또는 'Fold-back' 공법이라고도 한다.
- 캠 버클 (Cam Buckle): 레버를 눌러 웨빙을 고정하는 방식으로, 일반 버클보다 더 강력한 고정력이 필요할 때 사용한다.
¶ 10. 소재별 특성 상세 비교 (Material Analysis)
| 소재 | 장점 | 단점 | 주요 용도 |
|---|---|---|---|
| POM (Acetal) | 우수한 기계적 강도, 낮은 마찰 계수, 내마모성 탁월, 치수 안정성 | 자외선(UV)에 장기 노출 시 황변 및 취성 발생 | 일반 가방, 의류용 버클 |
| Nylon 66 | 극강의 인장 강도, 내열성 우수, 내화학성 | 흡습성이 있어 습한 환경에서 치수 변화 및 강도 저하 발생 가능 | 군용, 산업용 안전 장구 |
| Zinc Alloy | 고급스러운 외관, 높은 중량감, 정밀한 로고 각인 가능 | 플라스틱 대비 무겁고 도금 비용 발생, 충격 시 파손 위험 | 프리미엄 가방, 패션 벨트 |
| Aluminum | 가볍고 금속 특유의 강성 유지, 아노다이징 착색 가능 | 가격이 비싸고 충격 시 찌그러짐 발생 가능 | 고가 아웃도어, 등반 장비 |
| Stainless Steel | 최고의 내식성 및 강도, 해수 환경에 강함 | 가공이 어렵고 매우 무거우며 가격이 가장 높음 | 해양 장비, 전문 등반용 |
¶ 11. 실전 트러블슈팅 가이드 (Troubleshooting)
- 증상: 봉제 시작 시 밑실이 엉키는 현상 (Bird Nesting)
- 확인 1: 바늘실 장력이 너무 약한지 확인 (상실 장력 다이얼 조정).
- 확인 2: 밑실 보빈 케이스의 스프링 탄성이 죽었는지 확인 (Towa 게이지로 측정).
- 확인 3: 재봉기 실 가이드에 먼지가 쌓여 실 흐름을 방해하는지 확인.
- 증상: 버클 체결 시 '딸깍' 소리가 나지 않음
- 확인 1: 사출 금형의 냉각 속도 불량으로 인한 수축(Sink Mark) 확인.
- 확인 2: 암수 결합부 내부에 이물질이나 사출 잔여물(Flash)이 있는지 확인.
- 증상: 봉제 후 웨빙이 우는 현상 (Puckering)
- 확인 1: 노루발 압력이 너무 강해 웨빙을 과하게 누르는지 확인.
- 확인 2: SPI가 너무 높아 웨빙 조직을 과하게 파괴하고 있는지 확인 (SPI를 낮춤).
- 증상: 바늘 열로 인한 실 끊어짐
- 확인 1: 바늘 사이즈를 한 단계 키워 실과의 마찰을 줄임.
- 확인 2: 실 냉각용 실리콘 오일 탱크의 잔량 확인.
¶ 12. 국가별 공장 실무 및 품질 관리 차이 (Regional Insights)
- 한국 (KR): 주로 소량 다품종 고품질 제품을 생산하며, 버클의 '터치감'과 '도금 광택'에 매우 민감하다. 현장 기술자들은 버클 부착 시 지그(Jig)보다는 숙련된 손기술에 의존하는 경우가 많으나, 최근에는 인건비 상승으로 인해 자동 패턴기를 도입하여 품질 상향 평준화를 꾀하고 있다.
- 베트남 (VN): 글로벌 브랜드(Nike, Adidas, Samsonite 등)의 대형 OEM 공장이 밀집해 있어, 모든 공정이 표준화(SOP)되어 있다. 버클 부착 시 반드시 전용 지그를 사용하여 오차 범위를 1mm 이내로 관리하며, 인장 강도 테스트 리포트가 매 로트(Lot)마다 첨부되어야 한다. 바이어의 QC 감사(Audit)가 매우 엄격하다.
- 중국 (CN): 전 세계 버클 공급의 80% 이상을 담당하는 광둥성(Guangdong) 및 저장성(Zhejiang) 지역 공장들은 원가 경쟁력이 뛰어나다. 다만, 동일한 디자인이라도 소재(재생 POM vs 신재 POM)에 따라 가격과 강도 차이가 극심하므로, 입고 검사(IQC) 시 파괴 검사가 필수적이다. 대량 생산 시 사출 게이트 마감 불량(Burr)을 상시 감시해야 한다.
