상위 문서: 심층 기술 문서 목록
¶ 정의 및 개요

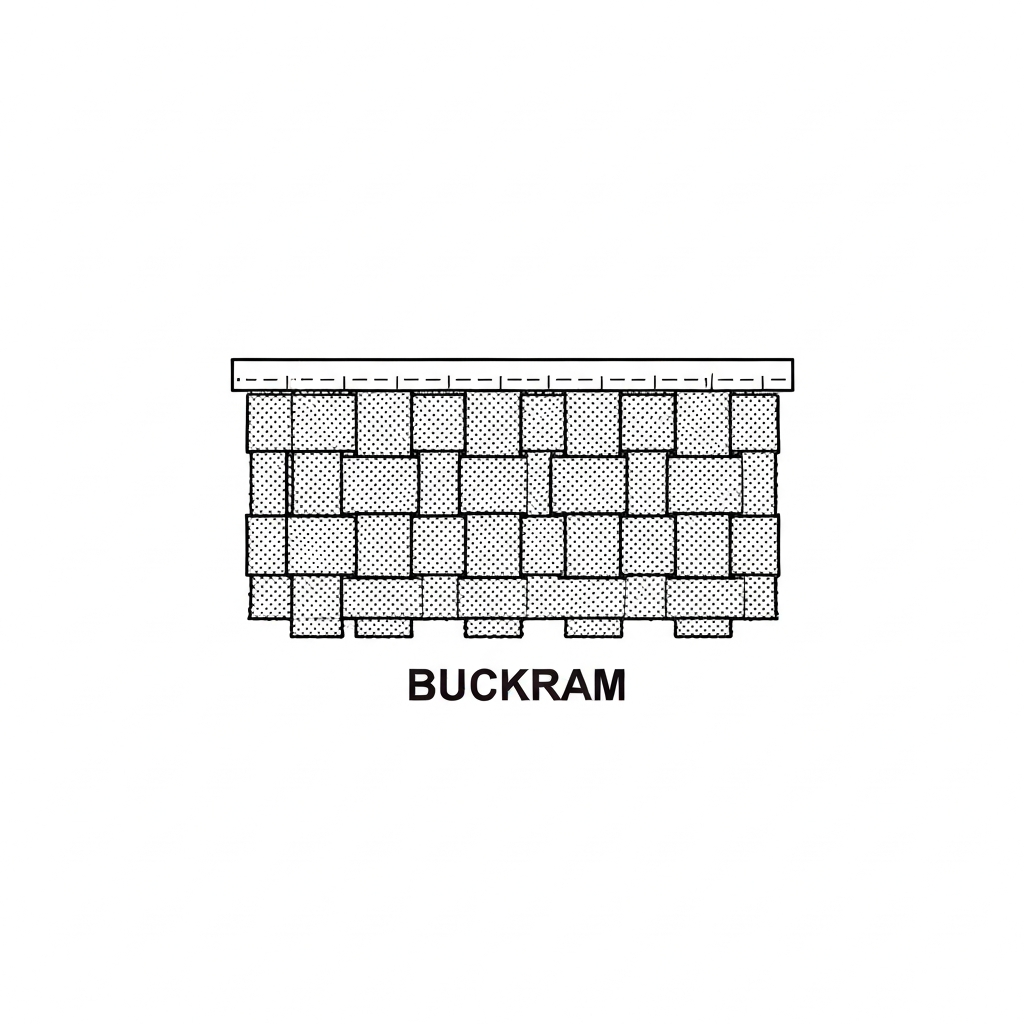

버클럼(Buckram)은 면(Cotton), 마(Linen) 또는 합성 섬유를 성기게 직조한 평직물에 전분(Starch)이나 합성 수지(Resin)를 침투시켜 강력한 강성을 부여한 산업용 보강 심지(Interlining)이다. 일반적인 의류용 심지와 달리 물리적 경도가 매우 높아 제품의 형태를 강제로 고정하거나 무너짐을 방지하는 구조적 지지체 역할을 수행한다. 봉제 현장에서는 주로 모자의 전면 패널, 가방의 바닥재, 의류의 칼라 보강재로 사용되며, 가공 방식에 따라 열접착식(Fusible)과 비접착식(Sew-in)으로 구분된다.
[기술적 메커니즘 및 산업적 중요성] 버클럼의 핵심 원리는 '섬유 간 고정(Fiber Interlocking)'에 있다. 일반적인 직물은 외력에 의해 위사와 경사가 교차점에서 미끄러지며 유연성을 가지지만, 버클럼은 수지 가공(Resin Finish)을 통해 이 교차점을 화학적으로 결합시킨다. 이로 인해 원단 자체가 종이나 플라스틱 판재에 가까운 강성을 갖게 되며, 이는 '형태 안정성(Dimensional Stability)'을 극대화하는 결과로 이어진다.
산업 현장에서 버클럼은 대체재인 플라스틱 시트(PE Board)나 EVA 폼과 비교했을 때 다음과 같은 우위를 점한다. 1. 통기성(Breathability): 성긴 평직 구조를 유지하고 있어 모자나 의류 착용 시 공기 순환이 가능하여 쾌적함을 제공한다. 2. 봉제 적합성: 플라스틱 판재는 바늘 파손 위험이 크고 전용 타공 장비가 필요하지만, 버클럼은 산업용 재봉기(Heavy Duty)로 직접 봉제가 가능하여 공정 효율이 높다. 3. 복원력: 전분 가공된 버클럼은 일시적인 굴곡 후에도 원래의 형태를 유지하려는 성질이 강해, 고급 맞춤복(Bespoke)의 실루엣 유지에 필수적이다.
¶ 기술 사양 (Technical Specifications)
| 항목 | 상세 사양 | 비고 |
|---|---|---|
| 소재 구성 | 100% Cotton, Cotton/Polyester Blend, Rayon | 용도에 따른 혼용률 차이 |
| 가공 방식 | Starch Sizing (전분 가공) / Resin Coating (수지 코팅) | 내구성 및 세탁성 결정 |
| 중량 범위 | 150g/m² ~ 500g/m² | 고중량일수록 강성 증가 |
| ISO 4915 스티치 | 301 (Lockstitch), 401 (Chainstitch) | 301이 가장 일반적임 |
| 적합 재봉기 | 본봉 (Heavy Duty), 상하송(Walking Foot) | Juki DDL-8700H, Brother S-7250A |
| 바늘 시스템 | DP×17, DB×1 (#18 ~ #23) | 소재 두께 및 경도에 따라 선택 |
| 권장 SPI | 6 ~ 10 SPI | 과도한 밀도는 원단 파손 유발 |
| 최대 봉제 속도 | 2,500 ~ 3,500 spm | 고속 시 바늘 열 발생 주의 |
| Towa 밑실 장력 | 25 ~ 35gf (BC-IT 기준) | 일반 원단 대비 20% 상향 권장 |
| 윗실 장력 | 150 ~ 200gf | 고강력 폴리에스터사 20/3 기준 |
| 프레싱 온도 | 140°C ~ 165°C | 열접착식(Fusible) 가공 시 기준 |
| 프레싱 시간 | 10 ~ 15초 | 압력 3.0 ~ 4.0 kg/cm² 병행 |
| 관련 시험 표준 | ISO 105-X12 (마찰), ISO 14184-1 (포름알데히드) | 수지 가공 성분 검사 필수 |
¶ 상세 분류 및 특성
- 싱글 버클럼 (Single Buckram): 한 겹의 직물에 수지 가공을 한 형태로, 비교적 유연함이 필요한 셔츠 칼라나 가벼운 모자에 사용된다.
- 더블 버클럼 (Double Buckram): 두 겹의 직물을 합포(Laminating)하여 강성을 극대화한 제품으로, 야구 모자의 크라운(Crown)이나 가방 바닥재 등 강력한 형태 유지가 필요한 곳에 쓰인다.
- 열접착식 (Fusible Buckram): 한쪽 면에 폴리아미드(PA) 또는 폴리에스터(PES) 접착제가 도포되어 프레스기로 부착한다. 생산성이 높으나 박리(Delamination) 위험이 있다.
- 비접착식 (Sew-in Buckram): 접착제 없이 봉제만으로 고정하며, 고급 맞춤복이나 세탁 빈도가 높은 제복 등에 사용된다.
- 수용성 버클럼 (Water-soluble Buckram): 자수(Embroidery) 공정에서 일시적인 지지체 역할을 한 후 물에 녹아 없어지는 특수 사양이다. (미검증: 산업용 보강재보다는 자수 부자재로 분류됨)
- 난연 버클럼 (Flame Retardant Buckram): 소방복이나 특수 산업용 안전모 내부에 사용하기 위해 난연 수지로 가공된 특수 사양이다.
¶ 주요 적용 분야
버클럼은 제품의 '뼈대'를 형성하는 자재이므로, 적용 부위에 따라 요구되는 물리적 특성과 봉제 사양이 엄격히 구분된다.
-
모자 제조 (Headwear)
- 야구 모자(Baseball Cap): 전면 2개 패널(A-Frame) 내부에 부착되어 캡의 형태를 유지한다. 주로 250~350g/m² 중량의 더블 버클럼이 사용된다.
- 군모 및 제복 모자: 챙(Visor)의 상단 연결부와 크라운 전체에 고중량 버클럼을 사용하여 권위 있는 형태를 구현한다.
- SPI/실: 8~10 SPI, 코아사 30/2 또는 20/3 사용.
-
가방 및 잡화 (Bags & Luggage)
- 백팩(Backpack): 등판(Back Panel)의 상단 손잡이 연결부와 어깨끈(Shoulder Strap)의 본체 결합 부위에 '힘받이'용으로 삽입된다.
- 토트백(Tote Bag): 바닥면(Bottom Board)의 처짐 방지를 위해 고밀도 비접착식 버클럼을 2~3겹 겹쳐 사용하거나, 입구 부분의 파이핑(Piping) 심재로 활용한다.
- 지갑/파우치: 카드 슬롯의 입구 늘어남 방지 및 전체적인 각(Shape)을 잡는 용도.
-
의류 (Apparel)
- 정장 및 코트: 어깨 패드(Shoulder Pad)의 하단 보강, 라펠(Lapel)의 꺾임선 유지, 칼라 스탠드(Collar Stand) 내부.
- 셔츠: 커프스(Cuffs)와 칼라 끝부분의 '칼각' 유지. 특히 세탁 후에도 쭈글거림이 없어야 하므로 수지 가공이 견고한 Permanent Finish 제품을 선호한다.
- 제복/군복: 견장(Epaulette), 벨트 루프 보강, 주머니 덮개(Flap)의 형태 고정.
-
산업별 특이점
- 스포츠웨어: 경량화가 중요하므로 150g/m² 미만의 얇은 합성수지 버클럼을 선호한다.
- 아웃도어: 수분 흡수로 인한 강성 저하를 막기 위해 발수 가공(DWR)이 병행된 버클럼을 사용한다.
- 고급 정장: 화학 수지보다는 천연 전분 가공된 마(Linen) 버클럼을 사용하여 인체 곡선에 맞는 자연스러운 성형성을 중시한다.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
- 박리 현상 (Delamination)
- 원인: 접착 온도 부족, 압력 불균형, 또는 원단 표면의 잔여 가공제.
- 해결: 프레싱 온도를 140~160°C로 재설정하고, 압력을 3.5kg/cm² 이상으로 상향 조정. 접착 전 원단 테스트 필수.
- 바늘 열 발생 및 실 끊어짐 (Needle Heat)
- 원인: 고경도 수지 코팅층과 바늘의 고속 마찰로 인한 열 발생.
- 해결: 바늘 냉각 장치(Needle Cooler) 설치, 실리콘 오일 도포, 또는 바늘 사이즈를 한 단계 키워 마찰 면적 분산. 현장 노하우: 바늘 끝이 미세하게 뭉툭해지면 열 발생이 급증하므로 4시간 가동 후 바늘 교체를 권장함.
- 심지 부러짐 (Cracking)
- 원인: 과도한 수지 함량으로 인해 굴곡 부위에서 코팅층이 깨짐.
- 해결: 유연성이 보강된 Resin-finish 제품으로 교체하거나, 중량(GSM)이 낮은 사양으로 변경.
- 퍼커링 (Puckering)
- 원인: 버클럼과 겉감의 수축률 차이 또는 과도한 봉제 장력.
- 해결: 봉제 전 예비 수축(Pre-shrinking) 공정 실시, 밑실 장력을 완화하고 차동 이송(Differential Feed) 조절.
- 바늘 휘어짐 및 타이밍 이탈 (Needle Deflection)
- 원인: 고밀도 더블 버클럼 봉제 시 바늘이 소재를 투과하지 못하고 튕김.
- 해결: 강성이 높은 DP×17 바늘 시스템 사용, 재봉기 타이밍을 'Late Timing'으로 조정하여 관통력 확보.
- 수지 배어남 (Resin Strike-through)
- 원인: 과도한 열과 압력으로 인해 접착 수지가 겉감 표면으로 노출.
- 해결: 프레스 온도를 5~10°C 낮추고, 도트(Dot) 간격이 넓은 심지로 교체.
- 실 건너뜀 (Skipped Stitches)
- 원인: 버클럼의 딱딱한 층이 바늘 통과 시 실 고리(Loop) 형성을 방해함.
- 해결: 바늘 판(Needle Plate)의 구멍 크기를 바늘 번수에 맞게 최소화하여 원단 들뜸(Flagging) 현상을 억제함.
¶ 품질 검사 기준 (QC Standard)
- 강성 테스트 (Stiffness Test): 굴곡 강도 시험기를 사용하여 설계된 경도(Hardness) 수치 유지 여부 확인.
- 접착 강도 (Peel Strength): ASTM D2724 기준에 의거, 겉감과 버클럼 사이의 박리 강도가 최소 1.0kg/2.5cm 이상인지 계측.
- 세탁 안정성 (Dimensional Stability): 40°C 표준 세탁 5회 후 기포 발생(Bubbling) 및 수축률(±1% 이내) 검사.
- 황변 테스트 (Yellowing Test): 흰색 원단 사용 시 수지 성분에 의한 시간 경과별 황변 유무 확인. (ISO 105-B02 준용)
- 포름알데히드 함량: 아동용 제품의 경우 ISO 14184-1 기준 20ppm 이하 준수 여부 확인.
- 내열성 테스트: 고온 다림질 시 수지의 변색이나 경화 정도를 측정.
¶ 현장 용어 및 은어
| 국가 | 용어 | 현장 은어 / 비고 |
|---|---|---|
| 한국 (KR) | 버클럼 / 모자 심지 | 빳빳이: 강성이 매우 강한 보강재를 통칭함. |
| 한국 (KR) | 하드심 | Hard-sim: 딱딱한 심지를 부르는 현장식 영어 표현. |
| 베트남 (VN) | Mex cứng | Mếc cứng: '딱딱한 심지'라는 뜻으로 공장에서 가장 보편적으로 사용. |
| 베트남 (VN) | Mex giấy | Mếc giấy: 종이처럼 빳빳한 저가형 버클럼을 지칭함. |
| 일본 (JP) | バックラム | Bakkuramu: 기술 사양서상의 표준 외래어 표기. |
| 일본 (JP) | 芯地 (しんじ) | Shinji: 모든 심지를 뜻하며, 버클럼은 '하드 신지'로 분류. |
| 중국 (CN) | 硬麻布 | Yìng mábù: 직역하면 '딱딱한 마포'. 기술 문서용 표기. |
| 중국 (CN) | 浆布 | Jiàng bù: 전분 가공을 한 천을 뜻하는 현장 용어. |
¶ 장비 세팅 가이드 (Technical Setup)
- 바늘 선택 (Needle Selection):
- 일반적인 DB×1 바늘은 고경도 버클럼 관통 시 파손 위험이 크므로, 자루가 두꺼운 DP×17 #19~#21 사용을 강력 권장함.
- 수지 점착 방지를 위해 티타늄 코팅(PD Needle) 또는 슬림 포인트(KN Point) 바늘을 사용하면 열 발생을 15~20% 감소시킬 수 있음.
- 노루발 압력 (Presser Foot Pressure):
- 소재의 두께와 반발력을 억제하기 위해 노루발 압력 조절 나사를 시계 방향으로 돌려 평소보다 25% 상향(약 4.5kgf 이상) 조정함.
- 톱니(Feed Dog) 설정:
- 버클럼의 거친 표면이 겉감을 긁지 않도록 톱니 높이를 0.8mm~1.0mm로 낮게 설정함.
- 이송 자국 방지를 위해 우레탄 코팅 톱니 또는 미세 치형 톱니 사용 권장.
- 실 선택 (Thread Selection):
- 마찰에 강한 코아사(Core Spun Yarn) 또는 고강력 폴리에스터사를 사용하여 봉제 중 단사를 방지함.
- 장력 안정성을 위해 보빈(Bobbin)은 가급적 알루미늄 재질의 경량 보빈 사용.
- 재봉기 타이밍 (Timing):
- 바늘이 최하점에서 상승할 때 셔틀 훅(Shuttle Hook)이 바늘 중심에 도달하는 시간을 약간 늦추는 'Late Timing' 세팅이 두꺼운 버클럼 관통에 유리함.
¶ 공정 흐름도 (Process Flowchart)
graph TD
A[원단 및 버클럼 입고 검사] --> B[정밀 재단/Die Cutting]
B --> C{접착 방식 선택}
C -- 열접착식 --> D[연속식 프레스 공정/150도]
C -- 비접착식 --> E[가봉 및 위치 고정/Basting]
D --> F[본봉 조립/Lockstitch 301]
E --> F
F --> G[품질 검사/Stiffness & Bond Check]
G --> H{합격 여부}
H -- 합격 --> I[완성 및 포장]
H -- 불합격 --> J[재작업 또는 폐기]
J --> B
I --> K[최종 출하 검사]
¶ 국가별 실무 차이 (Regional Practice)
- 한국 (Korea): 고품질 아웃도어 및 브랜드 모자 생산이 발달하여, 수입산(독일 헨젤 등) 고급 버클럼 사용 비중이 높음. '빳빳이'의 경도를 수치화하기보다 숙련공의 손감각(Hand-feel)에 의존하는 경향이 있으나, 최근에는 자동화 프레스 도입으로 데이터화되는 추세임.
- 베트남 (Vietnam): 대규모 OEM 공장이 밀집해 있어, 주로 대만이나 중국에서 대량 수입된 'Mex cứng'을 사용함. 고온다습한 기후 특성상 전분 가공 제품의 곰팡이 발생 위험이 있어, 100% 합성수지 코팅 제품을 선호함. 우기(Rainy Season)에는 보관 창고의 습도 관리가 품질의 핵심임.
- 중국 (China): 전 세계 버클럼 공급의 70% 이상을 담당함. 광저우, 원저우 등지의 부자재 시장에서 다양한 GSM(중량)의 버클럼을 즉시 조달 가능하며, 원가 절감을 위해 재생 섬유를 혼용한 버클럼 생산도 활발함. 최근에는 친환경 수지를 사용한 OEKO-TEX 인증 제품 생산이 늘고 있음.
¶ 보관 및 취급 주의사항 (Storage & Handling)
- 습도 제어: 전분 가공된 버클럼은 습기에 매우 취약함. 습도가 60% 이상인 환경에서 장기 보관 시 강성이 저하되고 곰팡이가 발생할 수 있으므로 제습 시설이 갖춰진 곳에 보관해야 함.
- 적재 방식: 롤(Roll) 형태로 보관 시 세워서 보관하는 것을 원칙으로 함. 눕혀서 다단 적재할 경우 하단부 롤에 압착 변형이 발생하여 접착 품질이 불균일해질 수 있음.
- 유효 기간: 열접착식 버클럼의 경우 도포된 핫멜트 수지의 유효 기간(보통 1~2년) 내에 사용해야 하며, 기간 경과 시 접착 강도가 급격히 저하됨.
¶ 관련 항목
- 인터라이닝 (Interlining): 의류 내부 보강재의 총칭.
- 캔버스 (Canvas): 버클럼보다 유연하며 복원력이 좋은 보강재 (정장 앞판용).
- 스테이 테이프 (Stay Tape): 늘어남 방지를 위해 솔기에 부착하는 좁은 폭의 심지.
- 핫멜트 (Hot-melt): 열접착 심지에 사용되는 접착 수지 기술.
- 펠트 (Felt): 비직조 보강재로, 버클럼보다 부드러운 볼륨감이 필요할 때 사용.
- PA/PES 수지: 심지 접착제에 주로 사용되는 화학 성분.
