¶ 정의 및 기계적 기능

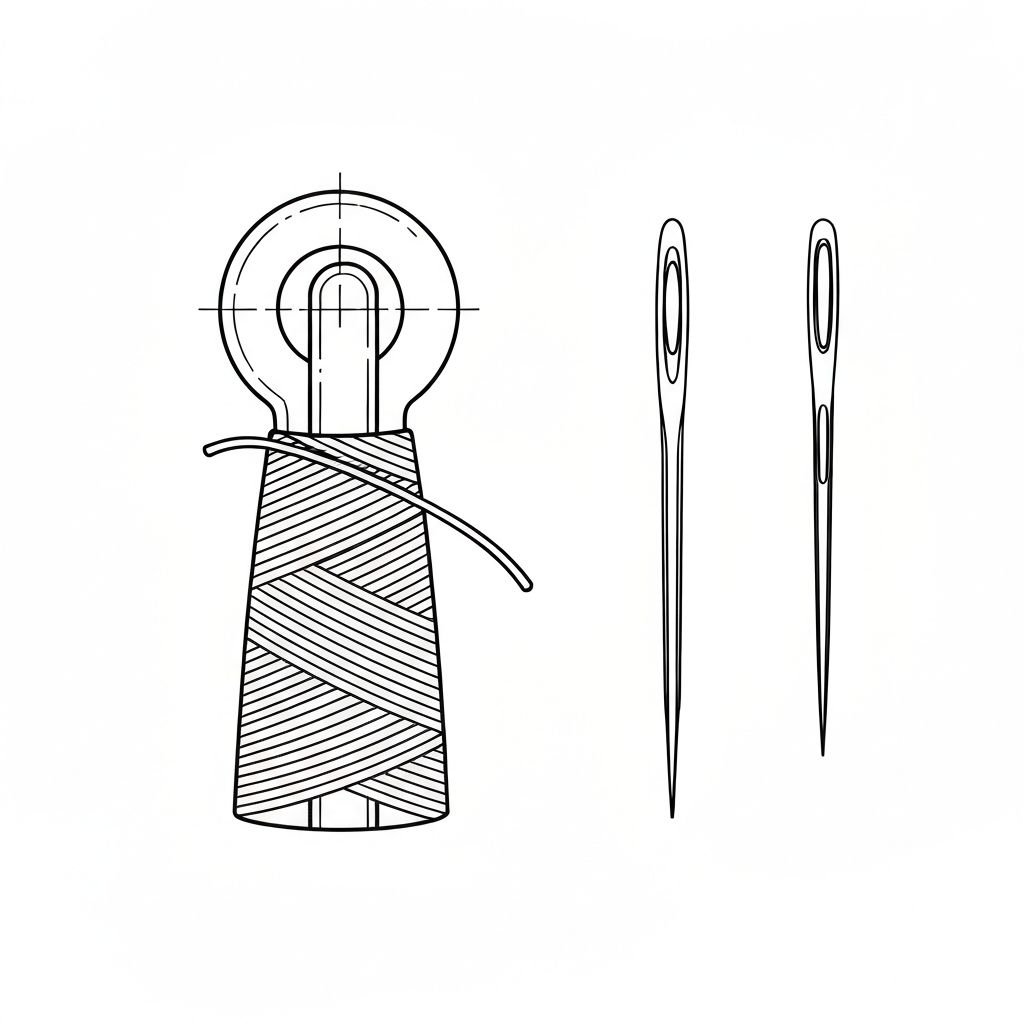

바늘 머리(Butt)는 산업용 재봉 바늘의 최상단 끝부분을 지칭하며, 바늘대(Needle Bar) 또는 바늘 클램프(Needle Clamp) 내부의 스토퍼(Stopper)에 맞닿는 물리적 한계점 역할을 수행한다. 봉제 공정에서 바늘 머리는 바늘의 전체 유효 길이를 결정하는 절대적 기준점(Reference Point)이 되며, 이 부분이 바늘대 끝까지 완전히 밀착되어야만 설계된 타이밍에 맞춰 가마(Hook)나 루퍼(Looper)가 실 고리(Loop)를 정확히 낚아챌 수 있다.
물리적으로는 바늘대 삽입을 원활하게 하기 위해 끝부분이 원뿔형(Conical) 또는 테이퍼(Tapered) 구조로 정밀 가공되어 있다. 바늘 머리의 직경과 형태는 바늘 시스템(Needle System) 규격에 따라 엄격히 통제되며, 0.01mm 단위의 오차만으로도 땀뜀(Skipped Stitches)이나 바늘 부러짐 등 치명적인 품질 결함을 유발한다. 재봉기의 상하 운동 에너지가 바늘에 전달되는 최초의 수평 접촉면으로서, 바늘대 내부의 스토퍼 핀(Stopper Pin)과 바늘 머리가 이루는 '금속 대 금속(Metal-to-Metal)'의 밀착은 재봉기의 Z-축 행정(Stroke)을 결정짓는 핵심 요소다.
¶ 기술 사양표
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 관련 표준 | ISO 4915, DIN 6210, JIS B9071, GB/T 17303 | 국제 및 국가별 산업 표준 규격 |
| 기계 유형 | 본봉(Lockstitch), 오버록(Overlock), 인따로크(Interlock), 자수기, 단추달이 등 | 전 산업용 기종 공통 적용 |
| 주요 호환 모델 | Juki DDL-9000C, Brother S-7300A, Pegasus M900, Yamato VG 시리즈 | 최신 자동화 및 고속 기종 |
| 바늘 시스템 | DB×1, DP×5, DC×27, TQ×1, UY128GAS, TV×7, MY1014 | 용도 및 기종별 분류 체계 |
| 바늘 자루 직경 | 1.62mm(DB×1), 2.00mm(DP×5), 2.02mm(DC×27) | 시스템별 정밀 규격 (±0.01mm) |
| 주요 제조사 | Groz-Beckert (독일), Schmetz (독일), Organ Needles (일본) | 글로벌 시장 점유율 90% 이상 |
| 재질 | 고탄소강(High Carbon Steel), 합금강 | 내충격성 및 강성 확보 |
| 코팅 기술 | 하드 크롬(Cr) 도금, 티타늄(GEBEDUR), 지르코늄 코팅 | 마찰열 감소 및 내마모성 강화 |
| 최대 허용 속도 | 8,500 spm (Stitches Per Minute) | 고속 오버록 및 인터록 기준 |
| 경도 (Hardness) | 700-850 HV (Vickers Hardness) | 바늘대 스토퍼와의 반복 충격 견딤 |
| 표면 조도 | Ra 0.2μm 이하 | 바늘대 내부 보어(Bore) 마모 방지 |
¶ 적용 분야 및 공정상 중요성
산업용 봉제 현장에서 바늘 머리의 상태는 단순한 부품 규격을 넘어 공정 전체의 안정성을 좌우하는 변수다.
- 고속 대량 생산 라인 (High-Speed Production): 5,000 spm 이상의 고속 운전 시 바늘 머리가 바늘대 내부에 완벽히 고정되지 않으면 미세한 진동(Micro-vibration)이 발생한다. 이는 바늘 끝의 궤적을 흔들어 원단 손상(Fabric Damage) 및 불규칙한 땀 형성을 초래한다.
- 후물(Heavy-duty) 봉제: 가죽, 캔버스, 데님 등 두꺼운 소재 작업 시 바늘 머리에 가해지는 수직 항력이 극대화된다. 이때 바늘 머리의 강도가 부족하거나 열처리가 불량하면 머리 부분이 뭉개지는 '버섯 현상(Mushrooming)'이 발생하여 바늘대에서 바늘이 빠지지 않는 사고로 이어진다.
- 정밀 전자 자수 (Electronic Embroidery): 수만 번의 상하 운동이 반복되는 자수 공정에서는 바늘 머리의 높이 편차가 자수 디자인의 정밀도를 결정한다. 0.1mm의 높이 차이도 실 장력의 변화를 유발하여 자수 면의 균일도를 해친다.
- 자동 사절 공정 (Automatic Undertrimmer): 바늘 머리의 삽입 깊이가 정확하지 않으면 사절 타이밍(Trimming Timing)이 어긋나 잔사 길이가 불규칙해지거나 사절 미스가 발생한다.
¶ 주요 결함 유형 및 기술적 해결 방안
- 바늘 높이 불일치 (Incorrect Needle Height)
- 원인: 바늘 머리가 바늘대 상단 스토퍼에 완전히 밀착되지 않음. 바늘대 내부에 실먼지, 굳은 오일, 또는 이전 작업 시 부러진 바늘 조각 잔류.
- 해결: 바늘대 내부를 에어건 및 전용 소형 브러시로 청소. 바늘 삽입 시 '탁' 소리가 날 때까지 밀어 올린 후 고정.
- 땀뜀 (Skipped Stitches)
- 원인: 바늘 머리 삽입 불량으로 인해 가마(Hook)의 끝(Point)과 바늘 홈(Scarf)의 타이밍이 수직으로 어긋남. 실 고리(Loop)가 형성되는 위치가 가마의 궤적을 벗어남.
- 해결: 바늘 시스템(예: DB×1 vs DP×5)이 기계 사양과 일치하는지 재확인. 게이지를 사용하여 바늘 하사점 높이 재설정.
- 바늘대 내부 보어 마모 (Needle Bar Bore Wear)
- 원인: 규격 미달의 저가형 바늘 사용. 바늘 머리의 마감이 거칠어 삽입/제거 시 바늘대 내부 벽면을 갉아먹음.
- 해결: Groz-Beckert 등 검증된 브랜드의 바늘 사용. 마모가 심한 바늘대는 즉시 교체하여 바늘 흔들림 방지.
- 바늘 이탈 및 파손 (Needle Shedding/Breakage)
- 원인: 바늘 머리 직경이 바늘대 구멍보다 작거나, 고정 나사(Needle Set Screw)의 압력이 바늘 머리의 중심축에 전달되지 않음.
- 해결: 바늘 시스템 규격 전수 조사. 고정 나사의 끝단(Point) 마모 상태 점검 및 교체.
- 열 발생으로 인한 실 끊어짐 (Thread Breakage)
- 원인: 바늘 머리 고정 각도(Orientation) 불량으로 바늘이 미세하게 휘어 침판(Needle Plate) 또는 노루발과 마찰 발생.
- 해결: 바늘 머리 삽입 시 바늘 홈(Scarf)의 방향을 기계 매뉴얼에 명시된 정위치(본봉 기준 대개 오른쪽 5도 또는 정면)로 정렬.
¶ 품질 검사 및 관리 표준 (QC Standard)
- 밀착성 검사 (Seating Check): 바늘 교체 후 핀셋 또는 전용 게이지를 이용하여 바늘 머리가 바늘대 상단 턱에 완전히 닿았는지 유격 여부를 확인한다. 육안 확인이 어려울 경우 바늘대 하단과 바늘 자루 사이의 노출 길이를 측정한다.
- 규격 대조 (System Verification): 사용 중인 바늘 케이스의 시스템 번호(예: DC×27)가 기계 매뉴얼의 권장 사양과 일치하는지 확인한다. 특히 자루 직경이 유사한 시스템(예: DP×5와 DP×17) 간의 혼용을 엄격히 금지한다.
- 수직도 측정 (Verticality): 바늘 머리 고정 후 바늘 끝이 침판 구멍의 정중앙에 위치하는지 확인한다. 편심 발생 시 바늘 머리의 변형 또는 바늘대의 휨을 의심해야 한다.
- 진동 및 소음 테스트: 최고 속도 가동 시 바늘 머리의 고정 불량으로 인한 '태핑(Tapping)' 소음이나 이상 진동이 발생하는지 청취 검사한다.
- 토크 관리 (Torque Control): 바늘 고정 나사 체결 시 과도한 토크는 바늘 머리 변형을, 부족한 토크는 바늘 이탈을 유발하므로 토크 드라이버(권장 0.6~0.8 N·m) 사용을 권장한다.
¶ 현장 은어 및 국가별 명칭 대조표
| 언어 | 용어 | 로마자 표기 | 비고 |
|---|---|---|---|
| 한국어 (KR) | 바늘 머리 | Baneul Meori | 공식 표준 용어 |
| 한국어 (KR) | 바늘 꽁지 | Baneul Kkongji | 현장 작업자 간 비공식 은어 |
| 일본어 (JP) | 針頭 / 針尾 | Shinto / Shinbi | 기술서에서는 '침미(針尾)' 선호 |
| 일본어 (JP) | ケツ | Ketsu | '엉덩이'를 뜻하는 현장 은어 |
| 베트남어 (VN) | Đốc kim | Doc kim | 베트남 공장 공통 표준 용어 |
| 중국어 (CN) | 针顶 / 针尾 | Zhēndǐng / Zhēnwěi | 중국 생산 라인 및 부품 시장 용어 |
| 영어 (EN) | Needle Butt | Needle Butt | 국제 기술 표준 용어 |
¶ 장비 세팅 가이드 (Step-by-Step)
- 내부 청소: 바늘 삽입 전 바늘대 구멍 내부의 오일 찌꺼기와 실먼지를 에어건으로 제거한다. 이물질은 바늘 머리의 완전한 밀착을 방해하는 주원인이다.
- 바늘 삽입: 바늘대 나사를 충분히 풀고, 바늘 머리를 위로 밀어 올릴 때 금속성 '탁' 소리가 나며 멈출 때까지 확실히 삽입한다.
- 방향 정렬: 바늘의 긴 홈(Long Groove)과 홈(Scarf)의 방향을 기계 종류에 맞게 정렬한다. 본봉은 대개 왼쪽, 오버록은 정면을 향한다.
- 나사 체결: 전용 드라이버를 사용하여 적정 토크로 조인다. 나사산이 뭉개지지 않도록 주의하며, 바늘 머리의 평평한 면이 있다면 그 부위를 정확히 압박해야 한다.
- 최종 확인: 풀리(Pulley)를 수동으로 돌려 3~5땀 정도 가마와의 간섭이 없는지 확인 후 전원을 켠다.
¶ 공정 흐름도 (Mermaid Diagram)
graph TD
A[바늘 시스템 규격 확인: DBx1, DPx5 등] --> B[바늘대 고정 나사 해체]
B --> C[기존 바늘 제거 및 내부 이물질 청소]
C --> D[새 바늘 머리 삽입]
D --> E{스토퍼 밀착 확인: 금속음/유격}
E -- 미밀착/유격 발생 --> C
E -- 밀착 완료 --> F[바늘 홈 Scarf 방향 정렬]
F --> G[고정 나사 적정 토크 체결]
G --> H[수동 회전 테스트: 가마 간섭 확인]
H --> I{간섭 발생 여부}
I -- 발생 --> F
I -- 미발생 --> J[저속 봉제 테스트 및 땀 형태 검사]
J --> K[정상 생산 투입 및 주기적 점검]
¶ 관련 항목 및 구성 요소
- 바늘 자루 (Shank): 바늘 머리를 포함한 바늘의 굵은 윗부분 전체. 바늘대에 직접 삽입되는 부위.
- 바늘대 (Needle Bar): 바늘 머리를 수용하여 상하 운동을 전달하는 핵심 구동 부품. 내부 스토퍼 핀 포함.
- 바늘 시스템 (Needle System): 바늘 머리의 직경, 길이, 형태를 규격화한 체계.
- 가마 타이밍 (Hook Timing): 바늘 머리의 삽입 깊이에 의해 결정되는 바늘과 가마 끝의 만남 지점.
- 바늘 홈 (Scarf): 바늘 머리 반대편, 바늘 눈 바로 위에 파인 홈. 가마 끝이 지나가는 통로.
¶ [심화] 바늘 시스템별 바늘 머리 및 자루(Shank) 상세 비교
산업용 재봉기에서 바늘 머리의 호환성은 단순히 '들어가는가'가 아니라 '정확한 위치에 고정되는가'의 문제이다.
| 바늘 시스템 | 자루 직경 (mm) | 머리 형태 | 주요 용도 | 기술적 특징 |
|---|---|---|---|---|
| DB×1 | 1.62 - 1.64 | Round | 경물/중물 본봉 | 가장 범용적인 본봉 바늘 규격 |
| DP×5 (135×5) | 2.00 - 2.02 | Round | 후물 본봉, 자동기 | DB×1보다 강성이 높고 자루가 굵음 |
| DC×27 | 2.02 | Round | 오버록 (Overlock) | 전체 길이가 짧아 고속 회전에 최적화 |
| TQ×1 | 1.75 | Round | 단추 달기 기계 | 특수 목적용 중형 자루 규격 |
| UY128GAS | 2.00 | Round | 인터록 (Interlock) | 다침 기종용으로 정밀도가 매우 높음 |
| TV×7 | 2.00 | Round | 피코팅, 특수 장식봉 | 긴 바늘대 행정에 대응하는 규격 |
기술자 팁: DB×1 바늘을 사용하는 기계에 억지로 DP×5를 끼우려 하면 바늘대 입구가 벌어지며, 반대로 DP×5 기계에 DB×1을 끼우면 고정 나사를 끝까지 조여도 바늘 머리가 고정되지 않아 고속 회전 시 바늘이 이탈하는 중대 사고가 발생할 수 있다.
¶ [현장 노하우] 국가별 실무 관리 차이
15년 이상의 현장 경험을 바탕으로 분석한 국가별 바늘 머리 관리 특성은 다음과 같다.
- 한국 (KR) - 숙련도 기반 정밀 관리:
- 한국 기술자들은 바늘 머리를 삽입할 때 발생하는 미세한 '금속성 타격음'으로 밀착 여부를 판단하는 숙련도가 매우 높다.
- 고급 가방 및 신발 제조 시, 바늘 머리의 미세 진동을 잡기 위해 바늘대 나사 상태를 매일 점검하는 경향이 있다.
- 베트남 (VN) - 표준화 및 시각적 관리:
- 대규모 라인이 운영되므로 바늘 머리 삽입 깊이를 확인하기 위한 '마킹(Marking)' 관리를 시행한다. 바늘대 하단에 바늘 자루가 노출되는 표준 길이를 시각화하여 관리한다.
- Groz-Beckert의 SAN(Special Application Needle) 시리즈 사용 비중이 높으며, 이는 바늘 머리 규격의 일관성을 통해 타이밍 조정 시간을 단축하기 위함이다.
- 중국 (CN) - 원가 및 호환성 중심:
- 로컬 브랜드 바늘 사용 시 바늘 머리 직경 편차가 발생할 수 있음을 인지하고, 이를 보정하기 위해 바늘대 나사를 강하게 조이는 경향이 있다. 이로 인해 바늘대 나사산 파손(Stripped Thread) 수리 빈도가 상대적으로 높다.
¶ [실전 트러블슈팅] 바늘 머리 관련 이상 증상 진단
- "틱틱"거리는 금속성 소음:
- 진단: 바늘 머리가 스토퍼에 닿지 않고 공중에 떠 있는 상태에서 나사만 조여진 경우. 상하 운동 시 바늘이 미세하게 유동하며 소음 발생.
- 조치: 나사를 풀고 바늘 머리를 끝까지 밀어 올린 후 재고정.
- 나사를 조여도 바늘이 빠짐:
- 진단: 바늘 머리 직경이 규격보다 작거나(불량 바늘), 바늘대 내부 스토퍼 핀이 파손되어 바늘 머리가 너무 깊숙이 들어가 나사 위치를 벗어남.
- 조치: 바늘대 교체 또는 정품 바늘 사용 확인.
- 특정 구간에서만 땀뜀 발생:
- 진단: 바늘 머리의 단면이 평평하지 않고 기울어져 삽입된 경우, 바늘 전체가 미세하게 휘어 가마와의 간극(Clearance)이 일정하지 않게 됨.
- 조치: 새 바늘로 교체하여 증상 지속 여부 확인.
- 바늘 머리 뭉개짐 (Mushrooming):
- 진단: 후물 작업 시 바늘대 나사를 과도한 토크로 조였거나, 바늘대 스토퍼와의 반복 충격으로 변형됨.
- 조치: 토크 드라이버 사용 및 정기적인 바늘 교체.
¶ [미검증] 차세대 스마트 재봉기 감지 기술
최근 일부 하이엔드 스마트 재봉기(Juki DDL-9000C 시리즈 등)의 차세대 프로토타입에는 바늘 머리의 삽입 깊이를 광학 센서나 압력 센서로 감지하여, 미밀착 시 기동을 차단하는 'Needle Seating Sensor' 기술이 연구되고 있다는 보고가 있으나, 현재 일반 공장에 범용화되지는 않았음 (미검증). 현재까지는 작업자의 육안 및 촉각 확인이 가장 신뢰할 수 있는 방법이다.
¶ 유지보수 주기 및 소모품 관리 지침
- 바늘대 나사 (Needle Set Screw): 바늘 머리를 직접 압박하는 소모품으로, 3~6개월마다 나사 끝부분의 마모 상태를 점검해야 한다. 끝이 뭉툭해지면 바늘 머리를 정확히 고정하지 못한다.
- 바늘대 내부 세척: 주 1회, 바늘을 제거한 상태에서 세척유를 묻힌 면봉으로 바늘대 내부를 닦아내어 바늘 머리의 밀착을 방해하는 카본 및 오일 찌꺼기를 제거한다.
- 바늘 교체 주기: 일반 고속 생산 라인 기준 8~10시간 근무 시 1회 교체를 권장한다. 바늘 머리의 물리적 피로 누적은 미세한 위치 변형을 유발할 수 있다.
