단추구멍 (Buttonhole / khuyết / ボタンホール / 扣眼)
¶ 개요
단추구멍(Buttonhole)은 의류 및 산업용 섬유 제품의 개폐를 목적으로 단추가 통과할 수 있도록 원단에 슬릿(Slit)을 내고, 그 가장자리를 고밀도 스티치로 보강하는 공정이다. 단순히 구멍을 내는 것에 그치지 않고, 반복적인 마찰과 인장 하중에도 원단이 미어지거나 풀리지 않도록 정밀한 스티치 제어가 요구되는 고난도 공정이다. 본봉(Lockstitch) 방식의 일자형 단추구멍과 체인(Chainstitch) 방식의 아일렛(Eyelet) 단추구멍으로 크게 구분된다.
물리적 메커니즘 관점에서 단추구멍은 원단의 직조 구조를 절단한 후, 그 절단된 경사(Warp)와 위사(Weft)의 끝단을 지그재그 스티치로 결속(Binding)하여 응력 집중(Stress Concentration)을 분산시키는 역할을 한다. 단추가 구멍을 통과할 때 발생하는 횡방향 인장력은 구멍의 양 끝단(Bartack 부위)에 집중되는데, 이때 스티치의 밀도와 보강 구조가 부실할 경우 원단이 찢어지는 '미어짐' 현상이 발생한다.
대체 기법으로는 '입술 단추구멍(Bound Buttonhole)'이 있으나, 이는 별도의 원단 조각을 덧대어 수작업에 가깝게 제작해야 하므로 공임이 매우 높고 대량 생산에 부적합하다. 반면 기계식 단추구멍은 생산성이 압도적이며, 현대의 전자식 재봉기(CNC 제어)는 0.1mm 단위의 정밀도로 스티치 형상을 조절할 수 있어 고급 기성복의 표준으로 자리 잡았다. 산업 현장에서는 복종의 무게감과 원단의 두께, 그리고 단추의 직경(Ligne 단위)에 따라 장비와 스티치 사양을 엄격히 구분하여 선택한다.
¶ 기술적 정의 및 메커니즘

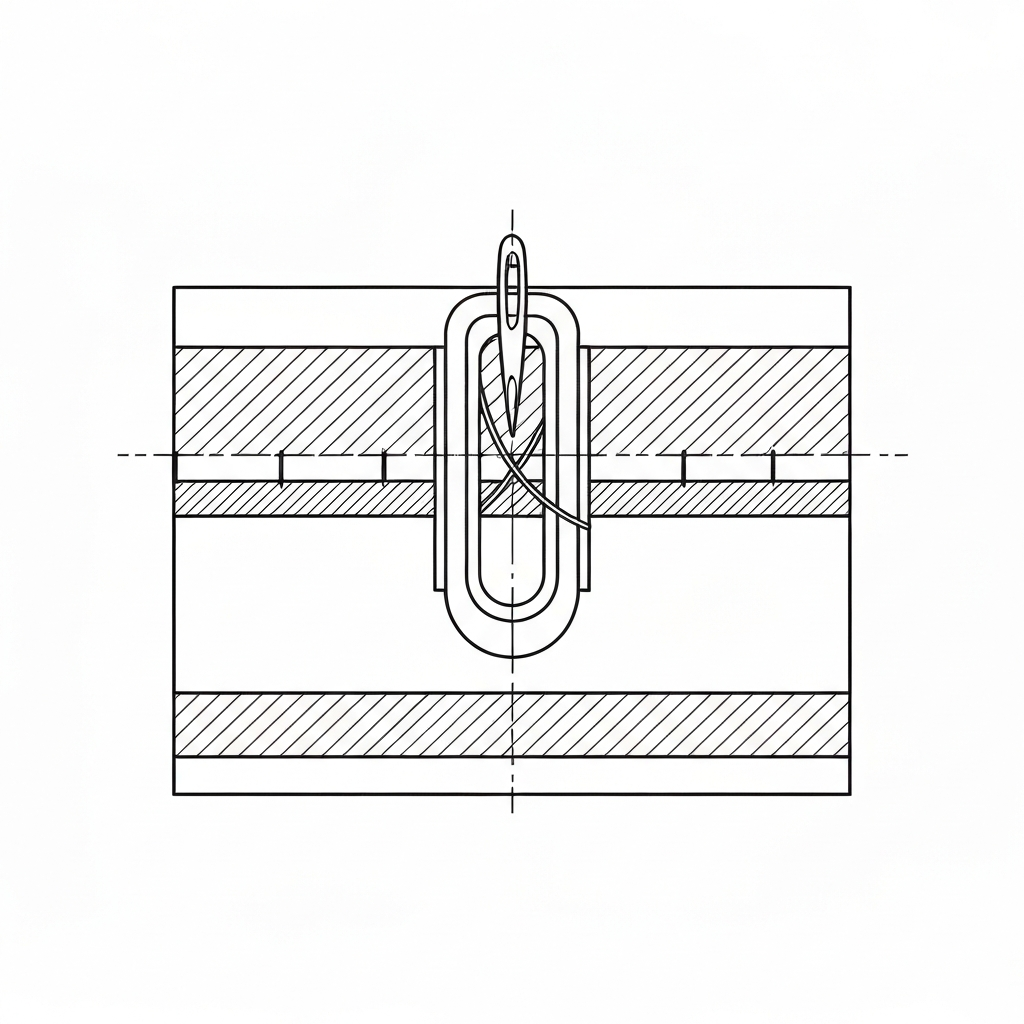

물리적으로 단추구멍은 지그재그 스티치를 극도로 좁은 피치(Pitch)로 배열하여 원단 절단면을 감싸는 구조를 가진다.
- 스티치 구조: ISO 4915 기준, 주로 Class 304(본봉 지그재그) 또는 Class 404(체인 지그재그)가 적용된다.
- 펄(Purl) 형성: 바늘실과 밑실의 장력 균형을 통해 스티치 상단에 매듭(Purl)을 형성하여 입체감과 내구성을 부여한다. 바늘실 장력이 밑실보다 높을 때 교차점이 상단으로 올라오며 형성된다.
- 보강 구조: 양 끝단에 바택(Bartack, 도메)을 형성하여 가로 방향의 벌어짐을 방지하며, 고급 사양의 경우 내부에 심실(Gimp Thread)을 삽입하여 형태 안정성을 극대화한다.
물리적·기계적 작동 원리 및 상호작용 단추구멍 봉제 시 바늘은 원단의 슬릿 안쪽(공중)과 바깥쪽(원단 위)을 번갈아 관통하며 '지그재그' 궤적을 그린다. 이때 바늘실(Needle Thread)의 장력이 밑실(Bobbin Thread)보다 의도적으로 높게 설정되면, 두 실의 교차점이 원단 표면 위로 끌어올려지며 '펄(Purl)'이라 불리는 독특한 매듭 구조를 형성한다. 이 펄은 단추와의 마찰로부터 원단 본체를 보호하는 완충재 역할을 수행한다.
유사 기법과의 차이점 일반적인 지그재그 봉제(Zigzag Stitching)는 단순히 두 원단을 잇거나 장식하는 용도인 반면, 단추구멍 봉제는 '나이프 절단'과 '보강 봉제'가 하나의 사이클 내에서 동기화되어야 한다. 특히 아일렛(Eyelet) 방식은 루퍼(Looper)가 회전하며 체인 스티치를 형성하므로, 본봉 방식보다 신축성이 뛰어나 두꺼운 코트나 데님 원단의 수축/팽창에 유연하게 대응할 수 있다.
역사적 배경 및 현장 인식 차이 단추구멍은 과거 100% 수작업(Hand-stitched)으로 제작되었으나, 19세기 말 Reece와 Singer에 의해 자동화 장비가 보급되면서 대중화되었다. * 한국 공장: '나나인찌(일자형)'와 '큐큐(아일렛)'라는 일본식 은어가 여전히 표준처럼 사용되며, 마감의 깔끔함(잔사 제거)을 품질의 핵심으로 본다. * 베트남 공장: 글로벌 벤더(Vendor)의 영향으로 ISO 표준 가이드를 엄격히 따르며, 'Khuyết'이라는 용어를 사용하되 자동화 인덱서(Indexer)를 활용한 대량 생산 효율성에 집중한다. * 중국 공장: '扣眼(Kouyan)' 공정에서 전자식 고속 장비 도입 속도가 가장 빠르며, 특수 노루발을 개조하여 비정형 단추구멍(사선, 곡선 등)을 구현하는 기술적 유연성이 높다.
¶ 상세 사양표
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 | ISO 4915 Class 304 (Lockstitch), Class 404 (Chainstitch) | 복종에 따라 선택 |
| 주요 장비 | Juki LBH-1790S, Brother HE-800C (일자형) / Juki MEB-3200, Durkopp Adler 581 (아일렛) | 전자식 제어 모델 기준 |
| 바늘 시스템 | DP×5 (#11~#14), DP×17 (중량물), DO×5 (아일렛 전용) | 원단 두께에 따라 가변 |
| 스티치 밀도 | 0.5mm ~ 1.2mm (Pitch 기준) | 셔츠류는 0.5~0.7mm 권장 |
| 최대 봉제 속도 | 3,600 ~ 4,200 spm (Stitches Per Minute) | 실제 가동 시 2,500~3,000 spm 권장 |
| 나이프 유형 | 센터 커팅(Center Cut), 선봉제 후절단(Cut-after), 선절단 후봉제(Cut-before) | 원단 특성에 따라 설정 |
| 사용 실 | 코아사(Core Spun) 40/2, 50/2 또는 견사(Silk Thread) | 아일렛은 8~30번 합사 사용 |
| 장력 수치 (Towa) | 바늘실: 80~120g / 밑실: 20~35g | 펄(Purl) 형성 최적값 |
| 바택 폭 (Bartack) | 2.0mm ~ 4.0mm | 단추 크기 및 복종에 따라 조정 |
| 바늘대 행정 | 34.6mm ~ 41.2mm | 기종별 상이 (LBH-1790S: 34.6mm) |
¶ 적용 분야 및 복종별 특성
- 셔츠 및 블라우스: 일자형(Nanainchi) 본봉 단추구멍 적용. 얇은 원단이므로 심지(Interlining) 보강이 필수적이며, 스티치 밀도가 매우 높아야 한다. (SPI 40~60 수준)
- 정장 자켓 및 코트: 아일렛(Eyelet/QQ) 체인 스티치 적용. 단추 기둥(Shank)이 들어갈 공간을 확보하기 위해 구멍 끝이 둥근 형태를 띠며, 심실(Gimp)을 넣어 입체감을 살린다.
- 데님 및 작업복: 고장력 체인 스티치 아일렛 적용. 두꺼운 원단을 관통해야 하므로 강력한 나이프 압력과 DP×17 등 강성 바늘이 요구된다.
- 특수 산업용: 군용 배낭의 몰리(MOLLE) 시스템 보강, 자동차 시트의 헤드레스트 삽입구, 텐트의 폴대 고정부 등 고하중 지지 부위.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
-
나이프 미절단 및 잔사 발생 (Knife Cutting Failure)
- 원인: 나이프 날 마모, 나이프 하사점(Stroke) 조정 불량, 나이프 수신판(Knife Guard) 손상.
- 해결: 나이프 교체 및 연마, 기계 파라미터에서 나이프 압력 및 하강 타이밍 재설정.
-
메야또 / 스티치 건너뛰기 (Stitch Skipping)
- 원인: 바늘과 가마(Hook/Looper)의 타이밍 이격, 바늘 휨, 고속 회전 시 실의 과열.
- 해결: 가마 타이밍(Needle Bar Timing) 재조정, 바늘 교체, 실 냉각 장치(Needle Cooler) 가동.
-
원단 우글거림 (Puckering)
- 원인: 바늘실 장력 과다, 원단 대비 너무 굵은 실 사용, 심지 미사용 또는 부적절한 심지 선택.
- 해결: 실 장력 완화, 적정 번수의 실 선택, 수용성 또는 비접착 심지 보강.
-
스티치 터짐 (Stitch Bursting)
- 원인: 단추구멍 폭(Width) 대비 나이프 사이즈 과다, 스티치 밀도 부족.
- 해결: 나이프 사이즈 재점검(단추 지름보다 2~3mm 작게 설정), 스티치 피치 조밀화.
-
도메(Bartack) 불량
- 원인: 이송 모터(X-Y Feed) 오차, 센서 오염으로 인한 원점 복귀 불량.
- 해결: 피드 메커니즘 청소 및 급유, 원점 센서 교정 및 전자 제어판 에러 로그 확인.
-
실 엉킴 (Bird's Nest)
- 현상: 봉제 시작 부위 밑면에 실이 뭉치는 현상.
- 해결: 와이퍼(Wiper) 작동 확인, 시작 장력(Starting Tension) 파라미터 조정, 밑실 가위 절단 길이 최적화.
-
바늘 열 손상 (Needle Heat Damage)
- 현상: 합성 섬유 봉제 시 바늘 열로 인해 원단이 녹거나 실이 끊어짐.
- 해결: 실리콘 오일 공급 장치 사용, 바늘 번수 하향, 봉제 속도(SPM) 감속.
¶ 품질 검사 기준 (QC Standard)
- 치수 정밀도: 단추 지름 + 두께 여유분(2~4mm)이 확보되었는지 전용 게이지로 측정.
- 스티치 균일성: 좌우 측면(Side)의 스티치 폭이 대칭을 이루는지, 펄(Purl)이 상단에 일정하게 형성되었는지 확인.
- 절단 상태: 슬릿 내부에 원단 실밥(Whiskers)이 튀어나오지 않고 깔끔하게 커팅되었는지 육안 검사.
- 강도 테스트: 규정된 인장 강도에서 스티치가 터지거나 원단이 미어지지 않는지 확인. (ASTM D5034 준용)
- 위치 정확도: 마킹 포인트(Marking Point) 기준 허용 오차 ±1.0mm 이내 유지.
- AQL(Acceptable Quality Level): 주요 결함(Critical Defect) 0%, 주요 결함(Major Defect) 1.5% 이내 관리.
¶ 현장 은어 및 지역별 용어
| 언어 | 용어 | 현장 의미 | 비고 |
|---|---|---|---|
| 한국어 | 나나인찌 | 일자형 본봉 단추구멍 | 일본어 '7/8인치(Nana-Inchi)'에서 유래 |
| 한국어 | 큐큐 (QQ) | 아일렛(Eyelet) 단추구멍 | 구멍 모양이 알파벳 'Q'와 닮은 것에서 유래 |
| 한국어 | 도메 | 단추구멍 양 끝의 바택 보강 | 일본어 '도메루(멈추다)'에서 유래 |
| 한국어 | 메야또 | 스티치 건너뛰기 (Skipped Stitch) | 현장 기술자 간 통용되는 은어 |
| 한국어 | 시타 | 밑실 (Bobbin Thread) | 일본어 '시타(아래)'에서 유래 |
| 베트남어 | Thùa khuyết | 단추구멍 봉제 공정 일반 | - |
| 베트남어 | Khuyết đầu tròn | 아일렛(QQ) 단추구멍 | '머리가 둥근 구멍'이라는 뜻 |
| 베트남어 | Khuyết bằng | 일자형(나나인찌) 단추구멍 | '평평한 구멍'이라는 뜻 |
| 베트남어 | Bỏ mũi | 스티치 건너뛰기 (Skipped Stitch) | 메야또의 베트남어 대응어 |
| 일본어 | 鳩目 (Hatome) | 아일렛 단추구멍 | '비둘기 눈' 모양이라는 뜻 |
| 중국어 | 平眼 (Píngyǎn) | 일자형 단추구멍 | 평평한 구멍이라는 뜻 |
| 중국어 | 凤眼 (Fèngyǎn) | 아일렛 단추구멍 | '봉황의 눈' 모양이라는 뜻 |
¶ 장비 세팅 및 유지보수 가이드
- 장력 밸런스: 바늘실 장력을 밑실보다 1.5~2배 높게 설정하여 스티치 상단에 펄(Purl)이 맺히게 한다. 밑실 장력이 너무 높으면 펄이 원단 아래로 숨어 외관이 불량해진다. (Towa 게이지 기준 바늘실 100g 내외 권장)
- 나이프 선정: 단추 지름이 11.5mm(18L)인 경우, 나이프는 12.7mm(1/2")를 사용하는 것이 표준이나, 원단 두께에 따라 가감한다. 두꺼운 원단은 단추가 통과할 때 더 많은 여유 공간이 필요하므로 나이프 사이즈를 한 단계 키운다.
- 심지(Interlining) 활용: 니트(Knit) 원단은 봉제 시 늘어남이 심하므로 반드시 수용성 심지를 상하로 고여 형태를 잡은 후 세척하여 제거한다. 우븐 셔츠의 경우 앞단(Placket) 내부에 적절한 중량의 접착 심지가 있어야만 스티치가 원단을 씹지 않는다.
- 급유 관리: 고속 왕복 운동을 하는 바늘대와 가마 부위에 자동 급유 시스템이 정상 작동하는지 매일 점검한다. 특히 가마(Hook) 부위의 오일 비산량이 너무 많으면 원단이 오염되므로, 오일 조절 밸브를 미세 조정해야 한다.
- CNC 파라미터 제어: 현대 장비(LBH-1790S 등)에서는 '액티브 텐션(Active Tension)' 기능을 통해 봉제 구간별(스타트, 사이드, 바택) 장력을 다르게 설정하여 최적의 형상을 구현한다.
¶ 공정 흐름도 (Process Flow)
¶ 기술 심화: 나이프 타이밍과 원단 특성
단추구멍의 품질을 결정짓는 핵심 요소 중 하나는 나이프 타이밍(Knife Timing)이다. 1. 선봉제 후절단 (Cut-after): 대부분의 셔츠와 일반 의류에 사용된다. 스티치가 먼저 형성되어 원단 조직을 고정시킨 후 나이프가 떨어지므로, 구멍의 형태가 매우 안정적이다. 하지만 신축성이 극도로 높은 원단에서는 절단 시 스티치가 안쪽으로 말려 들어갈 위험이 있다. 2. 선절단 후봉제 (Cut-before): 아일렛 단추구멍이나 특수 원단에 사용된다. 구멍을 먼저 낸 후 그 주위를 감싸듯 봉제하므로, 절단면의 실밥을 스티치 안으로 완벽하게 가둘 수 있다. 다만, 절단 후 원단이 벌어지기 쉬우므로 고도의 클램핑 압력이 요구된다.
¶ 소재별 봉제 전략
- 합성섬유 (Polyester/Nylon): 바늘 열에 의한 원단 수축이 잦으므로, 저마찰 코팅 바늘(SF Needle)을 사용하고 속도를 2,800 spm 이하로 제한한다.
- 스트레치 원단 (Lycra/Spandex): 봉제 중 원단이 늘어나 구멍이 타원형으로 변형될 수 있다. '베이스 스티치(Basting Stitch)' 기능을 활성화하여 원단을 먼저 고정한 후 본 봉제를 진행한다.
- 후직물 (Heavy Denim/Canvas): 바늘 굴곡(Needle Deflection)에 의한 가마 손상을 방지하기 위해 DP×17 #16 이상의 강성 바늘을 사용하고, 나이프 압력을 최대치로 설정한다.
¶ 관련 항목 및 단위 환산
- 바택 (Bartack): 단추구멍의 끝단을 보강하는 고밀도 봉제 기법.
- 심실 (Gimp Thread): 아일렛 단추구멍의 볼륨감과 강도를 높이기 위해 스티치 내부에 삽입하는 굵은 실. (보통 8번~15번 실 사용)
- 단추 달이 (Button Sewing): 단추구멍에 대응하여 단추를 고정하는 공정.
- 인덱서 (Indexer): 셔츠 앞단처럼 여러 개의 단추구멍을 일정한 간격으로 자동 이송하며 봉제하는 자동화 장치. (예: Juki AC-172N-1790)
- Ligne (L) 단위 환산표:
- 14L = 8.9mm
- 16L = 10.2mm
- 18L = 11.4mm (표준 셔츠 단추)
- 24L = 15.2mm
- 30L = 19.1mm (자켓 소매)
- 40L = 25.4mm (코트 메인)
¶ 유지보수 및 소모품 관리
- 나이프(Knife): 매 5,000회 봉제마다 마모 상태를 점검하고, 절단면이 거칠어지면 즉시 교체한다.
- 가마(Hook): 고속 회전으로 인한 마찰열이 심하므로, 매일 작업 전 에어건으로 먼지를 제거하고 전용 오일을 1~2방울 주입한다.
- 침판(Needle Plate): 나이프 충격으로 인해 침판의 나이프 홈이 변형될 경우, 원단 씹힘의 원인이 되므로 연마하거나 교체한다.
- 벨트 장력: 모터 동력을 전달하는 타이밍 벨트의 장력이 느슨해지면 X-Y 이송 오차가 발생하여 단추구멍 형상이 일그러진다. 분기별 정기 점검이 필수적이다.
