¶ 개요 및 기술적 정의

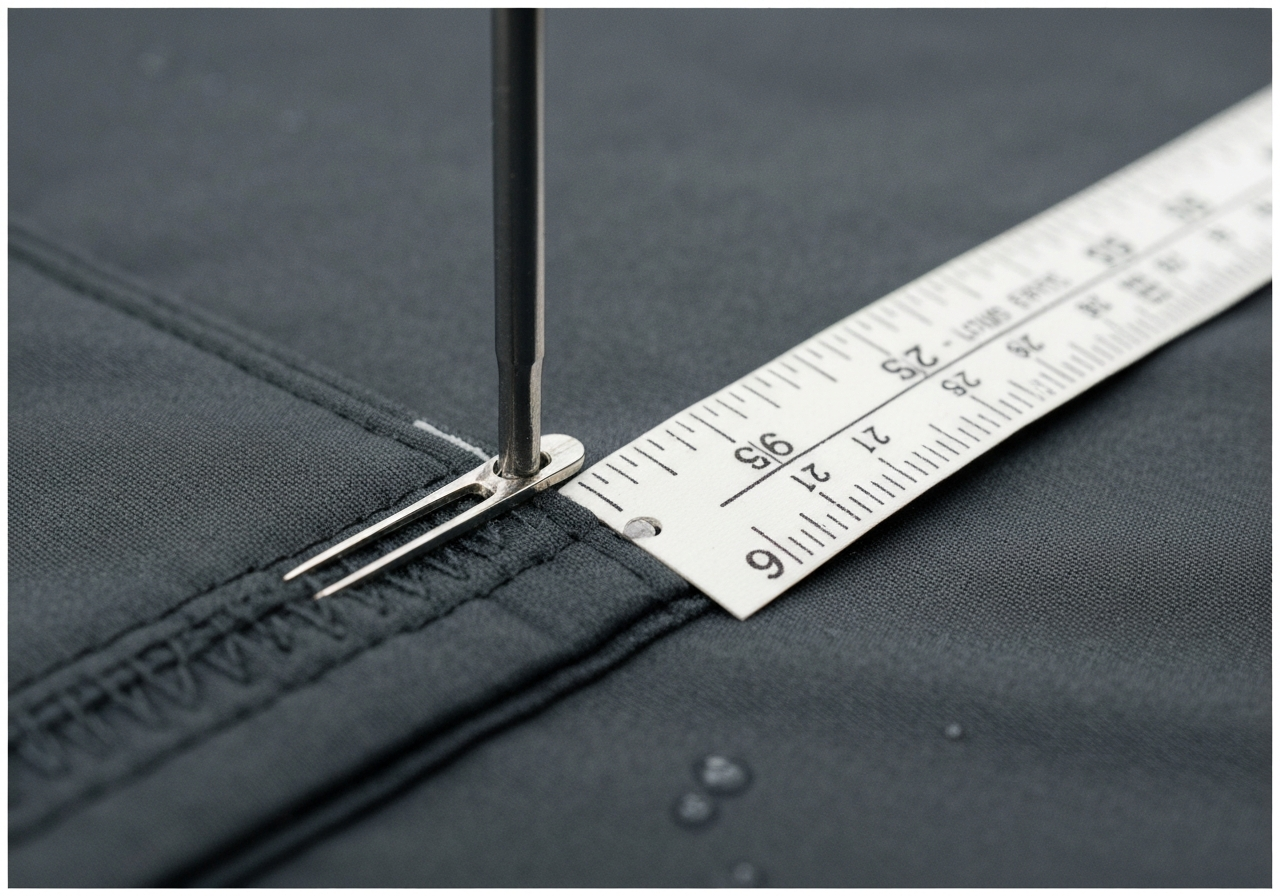

C6 DWR(Durable Water Repellent)은 원단 표면에 탄소 원자 6개로 구성된 단쇄 불소계(Fluorinated) 화합물을 코팅하여 표면 장력을 극대화하는 기능성 가공 공정입니다. 이는 외부 수분이 원단 조직 내부로 침투하지 못하고 구슬 형태로 맺혀 흘러내리게 하는 '연꽃잎 효과(Lotus Effect)'를 구현합니다.
과거 표준이었던 C8 가공(PFOA/PFOS 포함)이 환경 호르몬 및 잔류성 유기 오염물질(POPs) 규제로 인해 전면 금지됨에 따라, 현재 글로벌 의류 생산 현장에서 가장 널리 사용되는 표준 발수 공법입니다. 봉제 공정 측면에서는 원단 표면의 마찰 계수 변화와 코팅층의 경도로 인해 바늘 열 발생, 이송 불량, 심실링 접착 저하를 유발하는 핵심 관리 대상입니다.
[물리화학적 메커니즘 및 산업적 가치] C6 발수의 핵심은 '낮은 표면 에너지(Low Surface Energy)' 형성에 있습니다. 일반적인 물의 표면 장력은 약 72 mN/m인 반면, C6 불소계 가공이 완료된 원단 표면은 약 15~20 mN/m 이하로 급격히 떨어집니다. 이 에너지 차이로 인해 물방울이 원단에 퍼지지 않고 구형을 유지하게 됩니다.
C6(단쇄)는 C8(장쇄)에 비해 생물 농축성이 낮아 EU REACH 규정 및 OEKO-TEX Standard 100 기준을 충족합니다. 특히 비불소계(C0 / PFC-Free) 가공이 갖지 못하는 '발유성(Oil Repellency)'을 유지한다는 점이 중요합니다. 이는 아웃도어 의류에서 인체의 피지나 외부 오염물질(기름기)로부터 발수층이 붕괴되는 것을 방지하는 데 있어 현재 기술력으로 구현 가능한 가장 현실적인 '성능과 환경의 타협점'으로 평가받습니다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 및 기준 | 비고 |
|---|---|---|
| 화학적 조성 | Perfluorinated Compounds (PFCs) - C6 Chain | PFOA/PFOS Free (검출 한계 미만) |
| 관련 표준 (발수도) | ISO 4920 (Spray Test) / AATCC 22 | Grade 1~5 단계 (수출용 4급 이상) |
| 관련 표준 (내수압) | ISO 811 (Hydrostatic Pressure Test) | mmH2O 단위 (라미네이팅 결합 시 측정) |
| ISO 4915 스티치 코드 | 301 (본봉), 401 (체인), 514 (오버록), 602 (커버스티치) | 가공 원단 적용 가능 |
| 권장 바늘 시스템 | Organ DB×1 KN, DP×17 SERV 7 / Schmetz SERV 7 | 티타늄 코팅(PD) 권장 |
| 권장 재봉기 모델 | Juki DDL-9000C, Brother S-7300A, Siruba 700K | 디지털 피드(Digital Feed) 기종 권장 |
| 적합 노루발 | 테플론(PTFE) 노루발 (T350, NTB 시리즈) | 금속 노루발 사용 시 스크래치 주의 |
| 열처리 온도 (Curing) | 150°C ~ 170°C (Dwell Time: 30~90초) | 공장 텐터기(Tenter) 기준 |
| 내세탁성 기준 | 20회 세탁 후 Grade 3 이상 유지 (ISO 4920) | L-4 기준 세탁 테스트 적용 |
| 권장 SPI | 10 ~ 14 SPI (원단 두께 및 용도에 따라 상이) | 고밀도 원단 시 퍼커링(Puckering) 주의 |
| 밑실 장력 (Towa) | 20g ~ 25g (나일론 20D~50D 기준) | 미검증 시 현장 샘플링 필수 |
| 바늘 번수 (Size) | Nm 70/10 ~ Nm 90/14 | 원단 중량(GSM)에 따라 가변 |
| 재봉 속도 (Speed) | 3,000 ~ 3,500 spm | 고속 봉제 시 바늘 열 융착 주의 |
¶ 적용 분야 및 부위별 상세 사양
- 기능성 아웃도어: 하이킹 자켓, 고어텍스(Gore-Tex) 3L/2L 라미네이트 의류, 윈드브레이커.
- 핵심 부위: 자켓의 암홀(Armhole), 옆솔기(Side Seam), 후드 연결부 등 비바람에 직접 노출되는 부위.
- 스포츠 및 액티브웨어: 러닝용 경량 바람막이, 골프웨어, 스키 및 스노보드 복합 소재.
- 핵심 부위: 활동성이 강조되는 무릎 뒤쪽, 겨드랑이 패널의 신축성 봉제선(Stretch Seam).
- 장비 및 잡화: 코듀라(Cordura) 백팩, 텐트 플라이, 타프, 우산, 기능성 신발 갑피(Upper).
- 핵심 부위: 백팩 어깨끈 연결부(Shoulder Strap Attachment)와 같이 하중이 집중되는 부위의 보강 봉제(Bartack).
- 산업 및 의료: 군용 전술복, 의료용 방호복(수분 비산 방지), 자동차 시트 커버.
- 핵심 부위: 수술용 가운의 앞판 및 소매 하단부의 액체 침투 방지 봉제.
[업종별 봉제 사양 차이] 1. 하이엔드 아웃도어: 12~14 SPI를 적용하며, 60수/3합 고강력 코아사(Corespun Thread)를 주로 사용합니다. 봉제 후 반드시 13mm~22mm 폭의 심실링 테이프 처리를 병행합니다. 2. 헤비듀티 가방(Cordura 500D/1000D): 8~10 SPI로 넓게 설정하며, 바늘은 Nm 110/18 이상을 사용합니다. C6 가공으로 인해 원단이 뻣뻣해지므로 본봉(Lockstitch) 시 이송 톱니의 높이를 0.8mm 정도로 낮게 세팅하여 원단 긁힘을 방지합니다. 3. 경량 윈드브레이커(20D 이하): 14~16 SPI의 촘촘한 봉제가 요구되며, 퍼커링 방지를 위해 극세사 전용 바늘(KN 타입)과 저신도사를 사용합니다.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
- 봉제선 누수 (Seam Leakage)
- 원인: 바늘 관통 부위의 미세 구멍으로 수분 침투. C6 가공으로 인해 원단 조직이 치밀해져 구멍이 복원되지 않음.
- 해결: 심실링 테이프(Seam Sealing Tape) 부착. C6 원단은 표면 장력이 낮아 전용 접착제(Primer)가 포함된 테이프 사용 필수.
- 바늘 열에 의한 융착 (Needle Heat Damage)
- 원인: 고속 봉제 시 바늘과 C6 코팅층의 마찰열로 인해 합성 섬유가 녹아 바늘 눈(Eye)이 막히거나 원단 손상.
- 해결: 티타늄 코팅 바늘 사용, 재봉 속도(spm) 15% 감속, 냉각 장치(Needle Cooler) 설치 또는 실에 실리콘 오일 도포.
- 심 퍼커링 (Seam Puckering)
- 원인: C6 가공면의 미끄러움으로 인해 상하 원단 이송 불균형(Structural Jamming) 발생.
- 해결: 차동 피드(Differential Feed) 미세 조절, 노루발 압력 최소화(1.5~2.0kg), 고강력 저신도사(Corespun Thread) 사용.
- 테이프 박리 (Tape Peeling)
- 원인: C6 가공의 이물질 또는 낮은 표면 에너지로 인해 심실링 테이프의 접착 강도 저하.
- 해결: 봉제 전 접착 테스트(Peel Test) 실시, 프레싱 온도/압력/시간(T.P.T) 재설정, 필요 시 가공면 버핑(Buffing).
- 초크 및 마찰 자국 (Chalk & Friction Marks)
- 원인: C6 가공 원단은 물리적 마찰에 예민하여 금속 노루발이나 조기(Gauge)에 의한 스크래치 발생 용이.
- 해결: 모든 접촉 부품을 테플론으로 교체, 작업대 표면 실리콘 코팅, 기화성 초크 사용.
- 오일 스팟 (Oil Spotting)
- 원인: 재봉기 오일이 C6 가공면에 닿을 경우 발수 기능이 상실되며 얼룩이 고착됨.
- 해결: 세미 드라이(Semi-dry) 타입 재봉기 사용, 니들 바(Needle Bar) 오일 펜스 점검.
[현장 실무 노하우] * 실 끊어짐 빈번 발생 시: 바늘 끝(Point)을 손톱으로 긁어보십시오. C6 코팅 입자가 바늘 끝에 타서 붙어 '버(Burr)'가 생겼을 확률이 높습니다. 즉시 바늘을 교체하고 바늘 냉각용 실리콘 탱크를 점검하십시오. * 원단 밀림(Ply Shift) 발생 시: 노루발 압력을 줄이는 것보다 '피드 독(이송 톱니)'의 수평을 먼저 확인하십시오. C6 원단은 미끄럽기 때문에 톱니가 뒤쪽이 높으면 원단이 밖으로 밀려 나갑니다.
¶ 품질 검사 및 관리 기준 (QC)
- 스프레이 테스트 (ISO 4920): 표준 시편과 비교하여 0, 50, 70, 80, 90, 100 단계로 판정. (수출용은 통상 90 이상 요구)
- 발유성 테스트 (AATCC 118): 탄화수소 계열 액체를 사용하여 기름 성분에 대한 저항성 측정 (Grade 5 이상 권장).
- 심실링 접착 강도 (ASTM D751): 테이프 박리 강도가 최소 1.0kg/cm 이상인지 확인.
- 발수 복원력 테스트: 저온 다림질 또는 건조기 사용 후 발수 성능이 회복되는지 확인 (C6 화합물의 재배열 확인).
- 육안 검사: 가공액 뭉침(Residue), 가공 불균일로 인한 이색(Shading), 백화 현상(Chalking) 유무 확인.
- 분데스만 테스트 (ISO 9865): 실제 우천 상황을 모사한 동적 발수 테스트로, 장시간 노출 시 원단 무게 증가율(흡수율)을 측정.
¶ 현장 은어 및 관련 용어
| 언어 | 용어 | 비고 |
|---|---|---|
| 한국어 | C6 발수 / C6 가공 | 현장에서 C8과 구분하기 위해 명확히 지칭 |
| 한국어 | 시아게 (仕上げ) | 최종 마무리 공정에서 발수 성능 및 외관 검사 |
| 한국어 | 다마 (玉) | 물방울이 맺히는 상태를 일컫는 현장 은어 |
| 한국어 | 조시 (Joshi) | 실 장력 밸런스. C6 원단은 "조시 잡기가 까다롭다"고 표현함 |
| 일본어 | 撥水加工 (はっすいかこう) | 일본 바이어 기술서의 표준 표기 |
| 베트남어 | Trượt nước C6 | '물이 미끄러지다'는 의미로 통용 |
| 베트남어 | Ép seam | 심실링 공정을 일컫는 현장 용어 |
| 중국어 | 防泼水 (Fáng pōshuǐ) | 원단 표면의 발수 가공을 의미 |
| 중국어 | 碳六 (Tàn liù) | C6 가공을 직접적으로 일컫는 말 |
| 중국어 | 压胶 (Yā jiāo) | 심실링(Taping) 공정을 의미 |
¶ 장비 세팅 가이드 (Technical Setting)
- 실 장력(Tension): C6 원단은 조직이 견고하므로 밑실(Bobbin) 장력을 평소보다 10% 낮추고, 윗실 장력을 이에 맞춰 미세 조정하여 '조시(Joshi)'를 맞춤.
- Towa 게이지 기준: 밑실 20~25g, 윗실 100~120g (나일론 40/2 실 기준).
- 이송 톱니(Feed Dog): 원단 손상을 방지하기 위해 톱니 산의 높이를 낮추고, 촘촘한 피치(Fine-pitch, 1.2mm 이하)의 톱니 사용.
- 세팅: Juki DDL-9000C 기준, 디지털 피드 궤적을 '타원형'에서 '직사각형'으로 변경하여 초기 이송력을 확보.
- 노루발 압력: 원단 밀림과 자국 방지를 위해 2.0kg 이하의 경량 압력 설정.
- 바늘 끝 형상: 원단 섬유 절단을 방지하기 위해 SPI(Slim Sharp Point)보다는 약간 둥근 SES(Light Ball Point) 또는 KN 타입을 선택적으로 사용.
- 재봉 속도 제어: 일반 원단이 4,000~4,500 spm이라면, C6 가공 원단은 3,200~3,500 spm으로 제한하여 바늘 열 발생을 억제함.
¶ 공정 흐름도 (Process Flow)
¶ 국가별/공장별 실무 차이 (KR/VN/CN)
- 한국 (KR): 주로 고부가가치 샘플 및 소량 생산을 담당하며, Juki DDL-9000C와 같은 최신 디지털 기종을 활용해 미세 장력을 데이터화하여 관리합니다. "조시"와 "시아게"라는 일본식 용어가 여전히 기술 소통의 핵심입니다.
- 베트남 (VN): 대규모 라인 생산 위주로, 심실링 공정의 숙련도가 매우 높습니다. C6 원단 봉제 시 "Chỉnh chỉ(장력 조절)"에 많은 시간을 할애하며, 바늘 냉각을 위해 실에 실리콘 오일을 직접 주입하는 방식을 선호합니다.
- 중국 (CN): 원단 생산과 봉제가 동시에 이루어지는 경우가 많아, 발수 가공 직후의 원단 상태를 즉각 피드백합니다. "碳六(C6)" 가공의 품질 편차를 줄이기 위해 텐터(Tenter) 공정의 온도 관리를 엄격히 하며, 자동 봉제기(Pattern Seamer) 도입률이 가장 높습니다.
¶ C6 vs C0 (PFC-Free) 비교 분석
| 구분 | C6 DWR (불소계) | C0 DWR (비불소계) |
|---|---|---|
| 발수 성능 | 우수 (초기 Grade 4-5) | 양호 (초기 Grade 4) |
| 발유 성능 | 있음 (기름 오염 방지) | 없음 (오염에 취약) |
| 내구성 | 세탁 20회 이상 유지 | 세탁 5~10회 후 급격히 저하 |
| 환경성 | 제한적 허용 (PFOA Free) | 완전 친환경 (PFC Free) |
| 봉제 난이도 | 중간 (코팅층 경도 있음) | 낮음 (원단이 상대적으로 부드러움) |
| 심실링 난이도 | 높음 (전용 프라이머 필요) | 낮음 (일반 테이프 접착 가능) |
¶ 심실링(Seam Sealing) 상세 가이드
C6 가공 원단은 표면 에너지가 낮아 테이프가 잘 붙지 않는 '난접착성'을 띱니다. * 권장 온도: 450°C ~ 550°C (노즐 온도 기준, 기계 속도에 따라 가변) * 권장 압력: 1.5kg/cm² ~ 2.5kg/cm² * 속도: 2.5m/min ~ 4.5m/min * 주의사항: C6 가공액이 과도하게 도포된 경우, 테이프 접착면이 하얗게 뜨는 '백화 현상'이 발생할 수 있습니다. 이 경우 프레싱 온도를 10도씩 낮추며 최적점을 찾아야 합니다. 또한, 가공 시 잔류한 계면활성제가 접착을 방해할 수 있으므로 알코올 세척 후 테스트가 권장됩니다.
¶ 관련 항목
- C0 DWR (PFC-Free): 불소 성분이 전혀 없는 차세대 친환경 발수 가공.
- C8 DWR: 환경 규제로 사용이 금지된 구형 불소계 발수 가공.
- 투습도 (MVTR): 발수 가공 시 저하될 수 있는 수증기 배출 성능 지표.
- 심실링 (Seam Sealing): C6 가공 원단의 방수 완성을 위한 필수 후공정.
- 내수압 (Hydrostatic Head): 원단이 견디는 수압의 한계치.
- PFOA / PFOS: C8 가공에서 발견되는 유해 물질로, C6 가공에서는 엄격히 제한됨.
- ISO 4915: 스티치 분류 및 용어에 관한 국제 표준.
- AATCC 118: 발유성 측정을 위한 표준 테스트 방법.
