상위 문서: 심층 기술 문서 목록

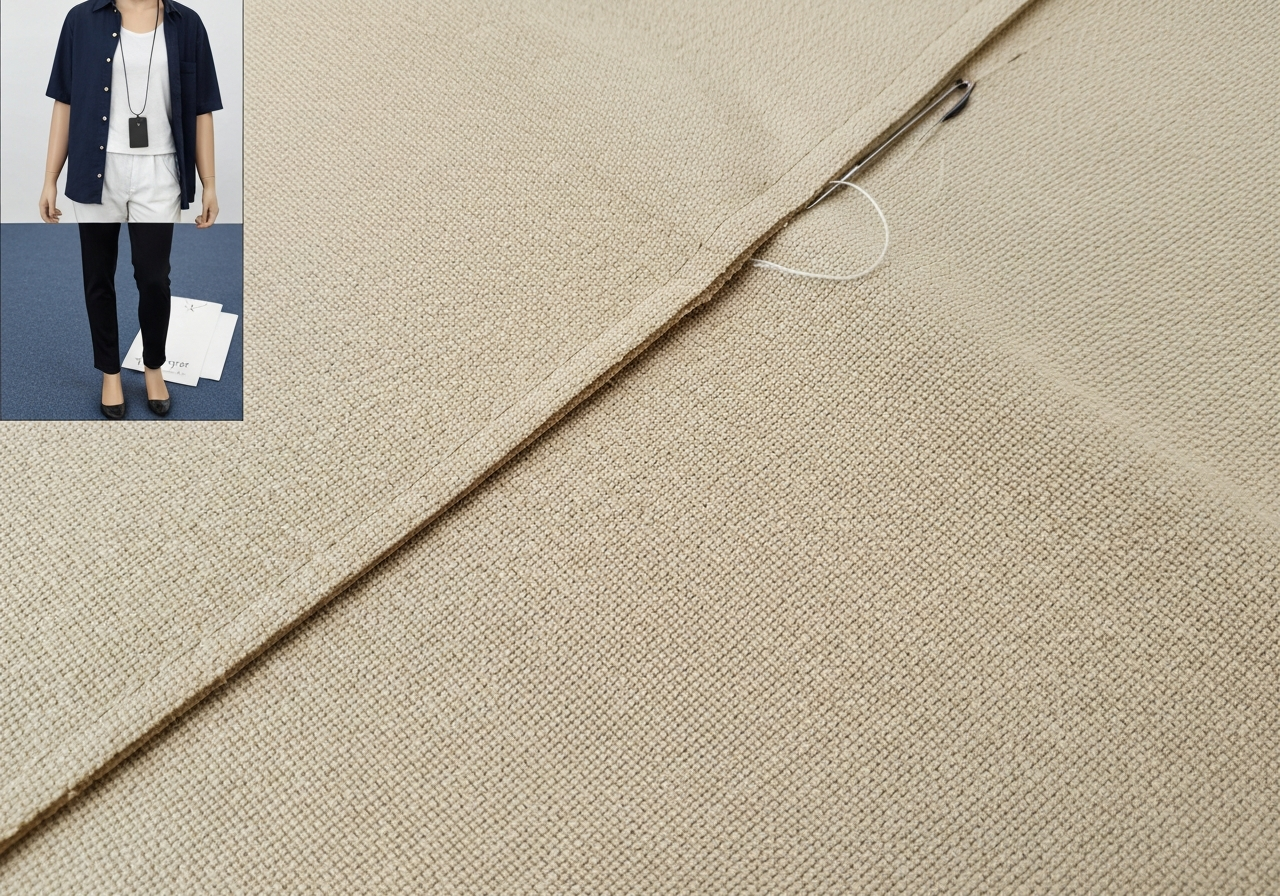

¶ 정의 및 물리적 특성
캔버스는 경사(Warp)와 위사(Weft)를 두 가닥 이상씩 꼬아 평직(Plain Weave) 또는 바스켓 직(Basket Weave)으로 매우 조밀하게 직조한 중량감 있는 직물입니다. 전통적으로 면(Cotton)이나 마(Linen)를 사용했으나, 현대 산업 현장에서는 내구성과 원가 절감을 위해 폴리에스터(Polyester)나 나일론(Nylon) 혼방 소재가 널리 사용됩니다.
[기술적 심화: 물리적 구조 및 기계적 상호작용] 캔버스의 핵심적 특징은 '고밀도 교차'에 의한 강력한 마찰 고정력입니다. 일반적인 박지(Lightweight) 원단이 바늘 진입 시 실 사이를 밀어내며 공간을 확보하는 것과 달리, 캔버스는 경·위사의 밀착도가 극도로 높아 바늘이 섬유 조직을 직접 타격하여 파손(Fiber Rupture)시킬 위험이 큽니다. 이로 인해 바늘의 끝단 형상(Point Shape) 선택이 품질을 결정하며, 조직을 가르지 않고 밀어내는 R(Round) 포인트나 미세한 볼 포인트(SES)가 표준으로 권장됩니다.
유사 소재인 '덕(Duck)'과 비교했을 때, 캔버스는 상대적으로 굵은 실을 사용하여 표면 질감이 거칠고 투박한 반면, 덕은 가는 실을 고밀도로 배치하여 표면이 매끄럽고 방풍 성능이 우수합니다. 봉제 현장에서는 이 두 소재를 혼용하여 부르는 경우가 많으나, 바늘의 관통 저항값(Penetration Force)은 캔버스가 훨씬 높게 측정되므로 재봉기의 모터 토크(Torque) 설정과 관성력이 품질을 결정짓는 핵심 요소가 됩니다. 또한, 캔버스는 직조 후 수축률이 크기 때문에 대량 생산 전 반드시 예비 세탁(Pre-wash) 또는 샌포라이징(Sanforizing) 공정을 거쳐 치수 안정성을 확보해야 합니다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 및 기준 값 | 비고 |
|---|---|---|
| 주요 봉제 스티치 (ISO 4915) | Class 301 (본봉 / Lockstitch), Class 401 (Double Chainstitch) | 401은 주로 인장 강도가 필요한 솔기에 적용 |
| 원단 관련 표준 (ISO) | ISO 3801 (단위 면적당 질량), ISO 13934 (인장 강도) | ISO 4915는 봉제 스티치 규격임 |
| 권장 재봉기 유형 | 상하송 본봉 재봉기 (Unison Feed / Walking Foot), 침송 재봉기 (Needle Feed) | 극후물용의 경우 종합송(Compound Feed) 권장 |
| 대표 장비 모델 | Juki LU-1508N, Juki DNU-1541 (상하송), Brother S-7300A (Heavy Spec), Juki TSC-441 (초후물용) | TSC-441은 24oz 이상의 실린더 베드 타입 |
| 바늘 시스템 | DP×17 (135×17) #18~#24, DB×1 (Heavy Duty) #18~#22, DP×35 (DA 장비용) | 원단 두께에 따라 Nm 110 ~ Nm 180 범위 사용 |
| 표준 땀수 (SPI) | 6 - 10 SPI (용도에 따라 1인치당 6~8땀이 가장 일반적) | 땀수가 너무 조밀하면 원단 천공(Perforation) 발생 |
| 권장 봉제사 | 코아사(Core Spun) 20/3, 30/3 또는 나일론 본딩사 (Bonded Nylon) #40~#69 | 고강도 가방류는 #69(Tex 70) 본딩사 선호 |
| 최대 봉제 속도 | 2,000 - 2,500 spm | 두꺼운 시접(Cross Seam) 통과 시 800 spm 이하 감속 필수 |
| 원단 중량 범위 | 8 oz (경량) / 12-16 oz (중량) / 18-24 oz (초중량/산업용) | 1 oz = 33.9 g/m² 기준 |
| 밑실 장력 (Towa Gauge) | 25 - 35g (20/3 코아사 기준) | 현장 세팅값에 따라 ±5g 범위 내 조정 |
| 윗실 장력 (Spring Tension) | 150 - 250g | 원단 겹수 및 실 굵기에 따라 가변적 |
| 바늘 바 스트로크 | 35mm - 40mm | 후물용 장비의 표준 스트로크 범위 |
¶ 주요 적용 분야 및 부위별 상세 사양
¶ 3.1 산업용 잡화 및 가방
- 토트백(Tote Bag) 및 백팩: 12~16oz 캔버스가 주력이며, 바닥면은 마찰 대응을 위해 18oz 이상을 사용합니다. 특히 바닥 모서리 부위는 원단이 4~6겹으로 겹치므로, 상하송 재봉기의 교차 상승량(Walking Foot Stroke)을 5mm 이상으로 설정하여 피드 불량을 방지해야 합니다.
- 어깨끈 연결부(Shoulder Strap Joint): 하중이 집중되는 곳으로, 'X-box' 형태(약 30mm x 30mm 규격)의 보강 봉제를 실시합니다. 이때 실은 나일론 본딩사 #69 이상을 사용하여 내구성을 확보하며, 땀수는 6~7 SPI로 설정하여 원단 조직 파손을 최소화합니다.
- 바인딩 마감(Binding): 내부 시접은 캔버스의 올 풀림을 방지하기 위해 나일론 테이프를 사용하여 바인딩 처리하며, 이때 폴더(Folder) 장치를 부착한 상하송 재봉기를 사용합니다. 테이프의 장력이 너무 강하면 원단이 우는 현상이 발생하므로 테이프 공급 장치(Tape Feeder)의 저항을 최소화해야 합니다.
¶ 3.2 워크웨어 및 의류
- 옆솔기(Side Seam): 주로 3봉 체인 스티치(Triple Needle Chainstitch, ISO 4915 Class 401)를 사용하여 8~10 SPI로 봉제합니다. 캔버스의 뻣뻣한 특성상 쌈솔(Felled Seam) 처리 시 시접의 두께가 급격히 두꺼워지므로, 폴더 진입부의 간극을 원단 두께의 1.2배로 정밀 조정합니다.
- 커프스 및 칼라(Cuffs & Collar): 캔버스의 두께 때문에 시접 꺾기가 어려우므로, 0.5mm~1.0mm의 엣지 스티치(Edge Stitch)를 통해 형태를 고정합니다. 프레싱 공정에서는 150~160°C의 온도에서 강한 압력으로 최소 5초 이상 가압하여 시접을 완전히 눕혀야 후속 봉제가 용이합니다.
- 포켓 부착(Pocket Attachment): 포켓 입구 양끝은 반드시 바택(Bartack) 또는 리벳(Rivet) 보강이 필수적입니다. 바택 적용 시 가로 10~12mm, 땀수 28~42침 설정을 표준으로 하며, 캔버스 조직이 두꺼울 경우 바늘 부러짐을 방지하기 위해 바택기의 속도를 1,800 spm 이하로 제한합니다.
¶ 3.3 아웃도어 및 군용
- 텐트 및 타프: 발수(DWR) 처리된 캔버스를 사용하며, 봉제 시 바늘 구멍을 통한 누수를 막기 위해 팽창사(Swelling Thread)를 사용하거나 심실링(Seam Sealing) 처리를 병행합니다. 심실링 테이프 부착 시 온도는 200~220°C, 압력 0.3MPa, 속도 5m/min 설정을 기본으로 하되 원단 코팅 상태에 따라 가감합니다.
- 군용 배낭(Rucksack): 고밀도 폴리에스터 캔버스(600D~1200D)를 사용하며, 모든 합봉 부위는 2줄 이상의 평행 봉제를 적용합니다. 특히 몰리(MOLLE) 시스템 적용 부위는 수직 인장 강도가 중요하므로, 인치당 8땀 이상의 고밀도 본봉 작업을 수행합니다.
¶ 주요 결함 및 실전 트러블슈팅
¶ 4.1 주요 결함 목록
- 바늘 열 손상 (Needle Heat Burn) - 원인: 고밀도 조직 통과 시 발생하는 마찰열(최대 300°C 이상)로 인해 합성 섬유가 녹거나 실이 단선됨. - 해결: 바늘 냉각 장치(Needle Cooler) 설치, 실리콘 오일(Silicone Oil) 공급 장치 사용, 테플론 코팅 바늘 사용.
- 목 건너뜀 (Skipped Stitches) - 원인: 원단의 반발력으로 인해 바늘 진입 시 휘어짐(Deflection) 발생, 루프 형성이 불안정함. - 해결: DP×17 등 강성이 높은 바늘 사용, 가마(Hook)와 바늘 사이의 간극(Clearance)을 0.05mm 이하로 미세 조정.
- 심 퍼커링 (Seam Puckering) - 원인: 원단 두께 대비 과도한 실 장력 또는 상하 원단 간의 이송 불일치(Structural Jamming). - 해결: 상하송(Walking Foot) 장비 사용, 실 장력 최소화, 땀 길이 확대.
- 원단 미어짐 및 올 풀림 (Fraying) - 원인: 캔버스 특유의 거친 조직이 재단면에서 쉽게 풀림. - 해결: 재단 즉시 오바로크(Overlock) 처리하거나 바인딩 테이프 마감.
- 땀 길이 불균일 (Uneven Stitch Length) - 원인: 시접이 겹치는 구간(Cross Seam)에서 노루발이 들려 피딩력이 상실됨. - 해결: 노루발 압력 증가, 자동 단차 감지 기능(Active Presser Foot Pressure) 활용.
¶ 4.2 현장 노하우 (Troubleshooting)
- 증상: 윗실이 캔버스 뒷면으로 튀어나옴 (Bird Nesting)
- 진단: 캔버스의 저항으로 윗실이 충분히 당겨지지 못하거나, 밑실 장력이 너무 약함.
- 조치: 보빈 케이스 내부 먼지 제거, Towa 게이지 기준 밑실 장력을 5g 단위로 상향 조정하여 윗실과의 균형을 맞춤. 윗실 가이드의 경로를 재점검하여 저항이 없는지 확인.
- 증상: 두꺼운 시접 통과 시 바늘 부러짐
- 진단: 바늘이 원단을 뚫지 못하고 휘어지면서 가마 끝에 충돌하거나, 이송 톱니와 타이밍이 맞지 않음.
- 조치: 바늘 번수를 #22 이상으로 상향하고, '단차 보정 노루발'을 사용하여 노루발의 수평을 유지함. 서보 모터의 파라미터 설정을 통해 저속 토크(Torque)를 강화하고, 바늘이 원단에 박힌 상태에서 이송이 시작되지 않도록 타이밍을 미세하게 늦춤.
- 증상: 봉제선 주위 원단 변색
- 진단: 바늘 마찰열에 의한 원단 표면 코팅의 탄화 현상.
- 조치: 바늘 사이즈를 한 단계 낮추고(예: #22 -> #21), 바늘 끝 형상을 R 포인트에서 SES(Small Ball Point)로 변경하여 마찰 면적을 줄임.
¶ 품질 검사 기준 (QC Standard)
- 중량 및 밀도 검증: 승인 샘플 대비 Oz(온스) 또는 GSM(g/m²) 단위를 정밀 저울로 측정 (허용 오차 ±5%).
- 색상 견뢰도 (Color Fastness): 마찰 견뢰도(Crocking) 테스트 필수. ISO 105-X12 기준 건식 4등급, 습식 3등급 이상 확보.
- 봉제 강도 (Seam Strength): 인장 시험기(Tensile Tester)를 사용하여 봉제 부위의 파열 강도가 원단 자체 강도의 80% 이상인지 확인 (ASTM D5034 기준).
- 발수 성능 (Water Repellency): 아웃도어용의 경우 스프레이 테스트(AATCC 22)를 통해 80점 이상 확보.
- 치수 안정성 (Dimensional Stability): 세탁 후 수축률 검사 (ISO 6330 기준, 허용 오차 ±3% 이내).
- 외관 결함: 직조 과정에서의 슬러브(Slub), 오염, 염색 단차(Shading)를 D65 표준 광원 아래에서 전수 검사.
¶ 현장 은어 및 국가별 용어
| 구분 | 용어 | 비고 |
|---|---|---|
| 한국어 (KR) | 돗투 / 캔바스 | '돗투'는 일본어 '돛(帆, 호)'에서 유래. 주로 두꺼운 캔버스를 지칭. |
| 한국어 (KR) | 아츠지 (厚地) | 두꺼운 원단을 통칭하는 일본어 유래 은어. |
| 베트남어 (VN) | Vải bố | 현장에서는 '보(Bố)'라고 줄여 부르며, 거친 질감의 직물을 의미. |
| 일본어 (JP) | 帆布 (Hanpu) | 전통적인 돛단배용 천에서 유래한 캔버스의 정식 명칭. |
| 중국어 (CN) | 帆布 (Fānbù) | 두께에 따라 码(Yard) 또는 克(Gram) 단위를 혼용하여 호칭. |
| 공통 은어 | 시아게 (仕上げ) | 봉제 완료 후 실밥 제거 및 최종 다림질/검사 공정. |
| 공통 은어 | 단도리 (段取り) | 작업 시작 전 기계 세팅 및 자재 준비 과정. |
¶ 장비 세팅 가이드 (Technical Setup)
- 바늘 선택: 12oz 미만은 Nm 110 (#18), 12oz 이상은 Nm 130-140 (#21-#22) 바늘을 사용합니다. 가죽 혼용 시에는 절삭 바늘(Cutting Point, S/LL/LR)을 고려해야 합니다.
- 노루발 압력: 일반 직물 대비 20~30% 강화하여 안정적인 피딩을 유도합니다. (약 40~50N 설정 권장, 미검증).
- 이송 톱니 (Feed Dog): 톱니의 경사각이 날카로운 헤비 듀티용 톱니를 사용하며, 높이는 약 1.0mm~1.2mm로 설정합니다. 톱니가 너무 높으면 원단 뒷면에 긁힘 자국이 발생하므로 주의가 필요합니다.
- 가마(Hook) 세팅: 20/3 이상의 굵은 실 사용 시, 실이 가마를 원활하게 빠져나갈 수 있도록 오프닝 타임(Opening Time)을 약간 늦게 설정합니다. 가마의 촉(Hook Point)이 바늘의 스카프(Scarf) 중앙에 정확히 위치하도록 조정합니다.
- 타이밍: 바늘이 하사점에서 상승하여 2.0mm~2.5mm 지점에 왔을 때 가마 끝이 바늘 중심에 오도록 맞춥니다. 캔버스가 두꺼울수록 상승량을 2.5mm 쪽으로 설정하여 루프 형성을 크게 유도하는 것이 유리합니다.
¶ 공정 흐름도 (Process Flowchart)
graph TD
A[원단 입고 및 중량/밀도 검사] --> B[연단 및 정밀 재단]
B --> C[재단물 넘버링 및 부속 분류]
C --> D[끝단 오바로크 또는 바인딩 처리]
D --> E[상하송 재봉기 활용 합봉 공정]
E --> F[스티치 보강 및 바택/리벳 작업]
F --> G[중간 다림질 및 형태 고정]
G --> H[시아게 및 잔사 제거]
H --> I[최종 검사 및 금속 검출기 통과]
I --> J[포장 및 출하]
E -.-> K{봉제 불량 발생?}
K -- Yes --> L[해체 및 재봉제]
L --> E
K -- No --> F
¶ 국가별 공장 운영 및 제조 노하우
- 한국 공장: 숙련된 기술자 중심의 '샘플실'형 생산이 강점입니다. 캔버스의 거친 질감을 살리면서도 정교한 스티치 라인을 잡기 위해 수동 장력 조절에 능숙하며, 주로 Juki LU 시리즈를 선호합니다. 소량 다품종 생산 시 원단 두께 변화에 따른 미세 조정을 기술자의 감각에 의존하는 경향이 큽니다.
- 베트남 공장: 대규모 라인 생산(Mass Production) 체제입니다. 캔버스 봉제 시 발생하는 바늘 열 문제를 해결하기 위해 자동 냉각 시스템이 장착된 최신형 Brother 장비를 대량 운용하며, 공정 세분화가 철저합니다. 생산 효율을 위해 땀수와 장력을 디지털로 제어하는 스마트 팩토리 솔루션 도입이 활발합니다.
- 중국 공장: 원단 생산과 봉제가 수직 계열화된 경우가 많습니다. 캔버스의 생지(Greige) 상태부터 봉제 적합성을 테스트하며, 최근에는 자동 포켓 부착기(Automatic Pocket Setter) 등 자동화 장비 도입률이 가장 높습니다. 광둥성 지역 공장들은 후가공(워싱, 다잉) 기술이 결합된 캔버스 제품 생산에 특화되어 있습니다.
¶ 대체 소재와의 비교 분석
| 소재명 | 캔버스 (Canvas) | 코듀라 (Cordura) | 합성 피혁 (Synthetic Leather) |
|---|---|---|---|
| 주성분 | 면, 마, 폴리 혼방 | 고강도 나일론 6.6 | PU / PVC 코팅 직물 |
| 내구성 | 마찰에 강함, 열에 강함 | 인장/인열 강도 극대화 | 마찰에 약함, 방수 우수 |
| 봉제 난이도 | 중상 (두께 대응 필요) | 상 (원단 미끄러짐 발생) | 중 (바늘 구멍 자국 남음) |
| 심미성 | 자연스러운 에이징 | 스포티하고 기능적 | 가죽과 유사한 고급감 |
| 주요 단점 | 무겁고 건조가 느림 | 고가, 정전기 발생 | 내구 수명이 짧음 |
¶ 관련 항목
- 덕 (Duck / 帆布): 캔버스와 유사하나 실이 더 가늘고 조직이 훨씬 조밀한 평직물.
- 데니어 (Denier): 폴리에스터 캔버스 등 합성 섬유의 실 굵기를 나타내는 단위.
- 상하송 재봉기 (Walking Foot Machine): 캔버스 봉제의 필수 장비로, 노루발과 톱니가 동시에 움직여 밀림을 방지함.
- 바인딩 (Binding): 캔버스의 거친 단면을 헤링본 테이프나 원단 테이프로 감싸 마감하는 기법.
- 왁스드 캔버스 (Waxed Canvas): 파라핀 왁스를 침투시켜 방수 성능과 빈티지한 질감을 극대화한 기능성 캔버스.
¶ 유지보수 및 관리 (현장 가이드)
- 청소 주기: 캔버스는 봉제 시 미세한 면 먼지(Lint)가 대량 발생합니다. 가마(Hook) 부위는 매 4시간마다 에어건으로 청소하고, 주 1회 급유 상태를 점검해야 합니다. 먼지가 쌓이면 장력 불균일의 원인이 됩니다.
- 바늘 교체: 고밀도 캔버스 작업 시 바늘 끝이 무뎌지는 속도가 일반 원단보다 3배 빠릅니다. 8시간 작업 기준 최소 1회 바늘 교체를 권장하며, 바늘 끝을 손톱으로 긁어보아 걸림이 느껴지면 즉시 교체합니다.
- 벨트 장력: 헤비 듀티 작업 시 모터 벨트의 슬립(Slip)이 발생할 수 있으므로, 평소보다 벨트 장력을 10% 정도 타이트하게 유지합니다. 벨트 노후화 시 토크 전달력이 급격히 저하되므로 6개월 단위로 교체합니다.
- 가마 마모 점검: 굵은 바늘(#23 이상) 사용 시 가마 끝(Hook Point)과의 간섭으로 인한 마모를 정기적으로 확인하여 교체 주기를 관리합니다. 가마 끝이 무뎌지면 목 건너뜀 현상이 빈번해집니다.
¶ 결론 및 실무 제언
캔버스는 그 내구성과 특유의 질감으로 인해 가방 및 워크웨어 시장에서 대체 불가능한 위치를 차지하고 있습니다. 하지만 고밀도 조직 특성상 봉제 시 발생하는 열과 저항을 제어하는 것이 품질의 핵심입니다. 현장 관리자는 원단의 온스(oz) 수치에만 의존하지 말고, 실제 투입되는 원단의 밀도와 마감 상태를 고려하여 재봉기의 이송 타이밍과 바늘 번수를 유연하게 조정해야 합니다. 특히 대량 생산 시에는 초도품의 인장 강도 테스트를 통해 봉제 설계의 적절성을 반드시 검증하는 과정이 필요합니다.
