센터바버클 (Center Bar Buckle / khóa thanh giữa / センターバーバックル)
¶ 개요

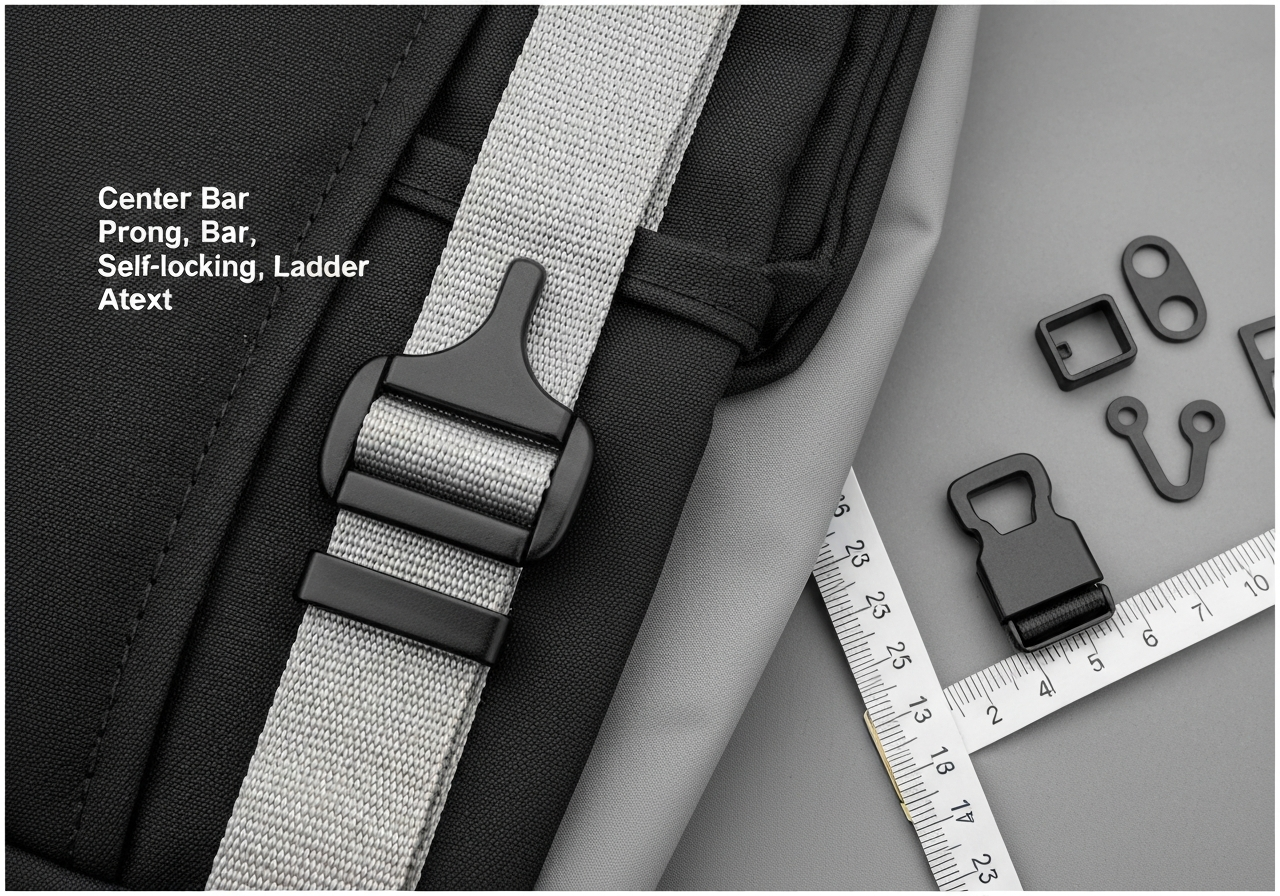

센터바버클은 버클 프레임의 중앙을 가로지르는 막대(Center Bar)가 고정되거나 회전하는 구조를 가진 하드웨어 부자재입니다. 스트랩이나 벨트가 이 중앙 바를 감싸고 돌아가는 구조를 통해 발생하는 마찰력과 굴곡을 이용하여 길이를 조절하거나 위치를 고정합니다. 프런(Prong, 버클 핀)의 유무에 따라 물리적 고정 방식과 마찰 고정 방식으로 나뉘며, 의류, 가방, 신발 등 산업 전반에 걸쳐 가장 널리 사용되는 조절용 부자재 중 하나입니다.
[기술적 확장: 물리적 메커니즘 및 산업적 중요성] 센터바버클의 핵심 원리는 '셀프 락킹(Self-locking) 효과'에 있습니다. 스트랩이 프레임 하단을 통과해 중앙 바를 감싸고 다시 반대편 프레임 하단으로 나가는 'S자형 경로'를 형성할 때, 스트랩에 인장 하중이 가해지면 중앙 바와 프레임 사이의 압착력이 증대되어 마찰 계수가 급격히 상승합니다. 이는 별도의 잠금 장치 없이도 하중이 가해질수록 더 단단히 고정되는 특성을 가집니다.
사다리 버클(Ladder Lock)과 비교했을 때, 센터바버클은 양방향 조절이 용이하고 구조적으로 대칭을 이루어 미학적 완성도가 높다는 장점이 있습니다. 반면, 캠 버클(Cam Buckle)보다는 순간적인 고정력은 낮을 수 있으나, 부품의 단순성 덕분에 고장률이 극히 낮고 대량 생산 공정에서 단가 경쟁력이 탁월합니다. 한국의 고급 가방 공장에서는 주로 황동(Brass) 재질의 센터바버클을 사용하여 프리미엄 라인을 구축하며, 베트남 및 중국의 대규모 OEM 공장에서는 아연 합금(Zamac) 다이캐스팅 제품을 통해 효율적인 생산성을 확보하는 것이 일반적인 선택 기준입니다.
¶ 정의 및 구조적 특징

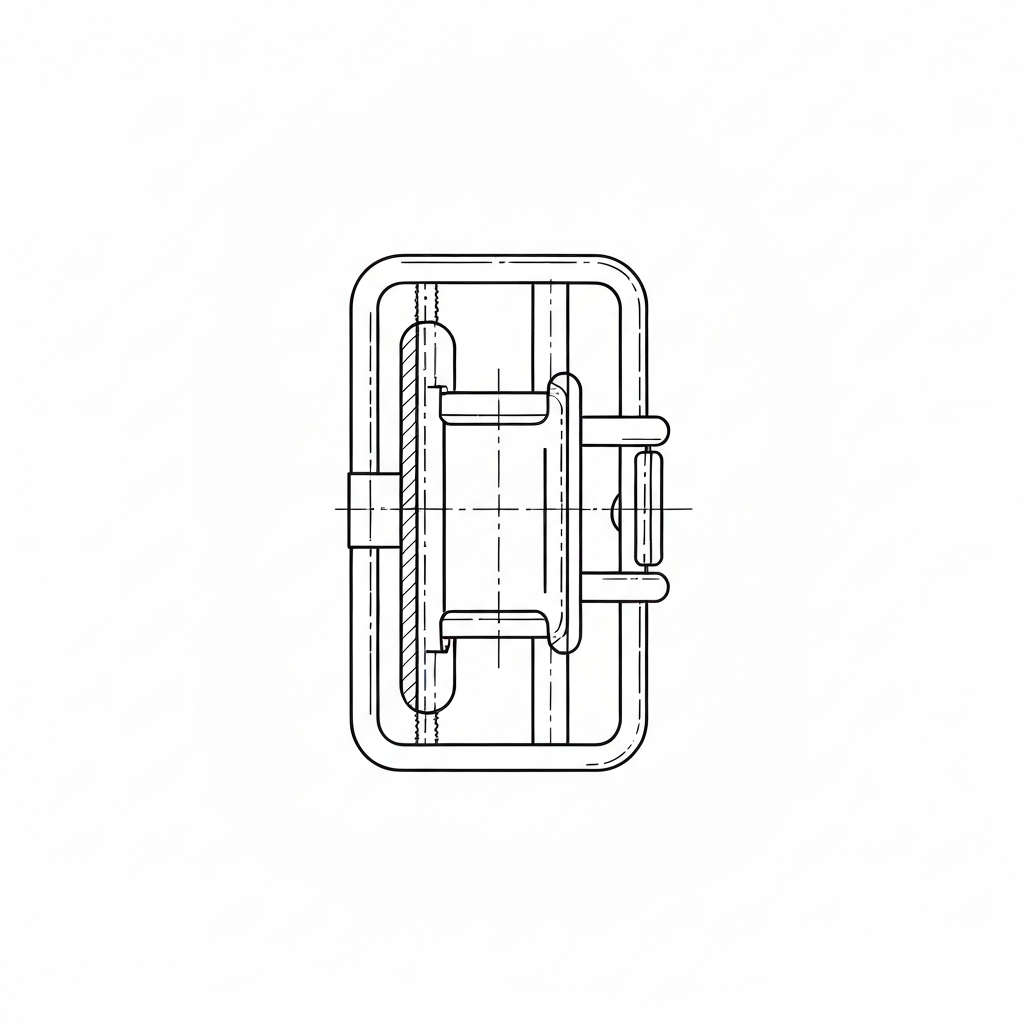

- 구조적 정의: 사각형 또는 타원형 프레임 내부에 하나 이상의 가로 막대(Bar)가 배치된 형태입니다. 일본 및 중국 현장에서는 한자 '날 일(日)'자를 닮았다 하여 '일자 버클' 또는 'Rì zì kòu(日字扣)'라고도 불립니다.
- 작동 원리:

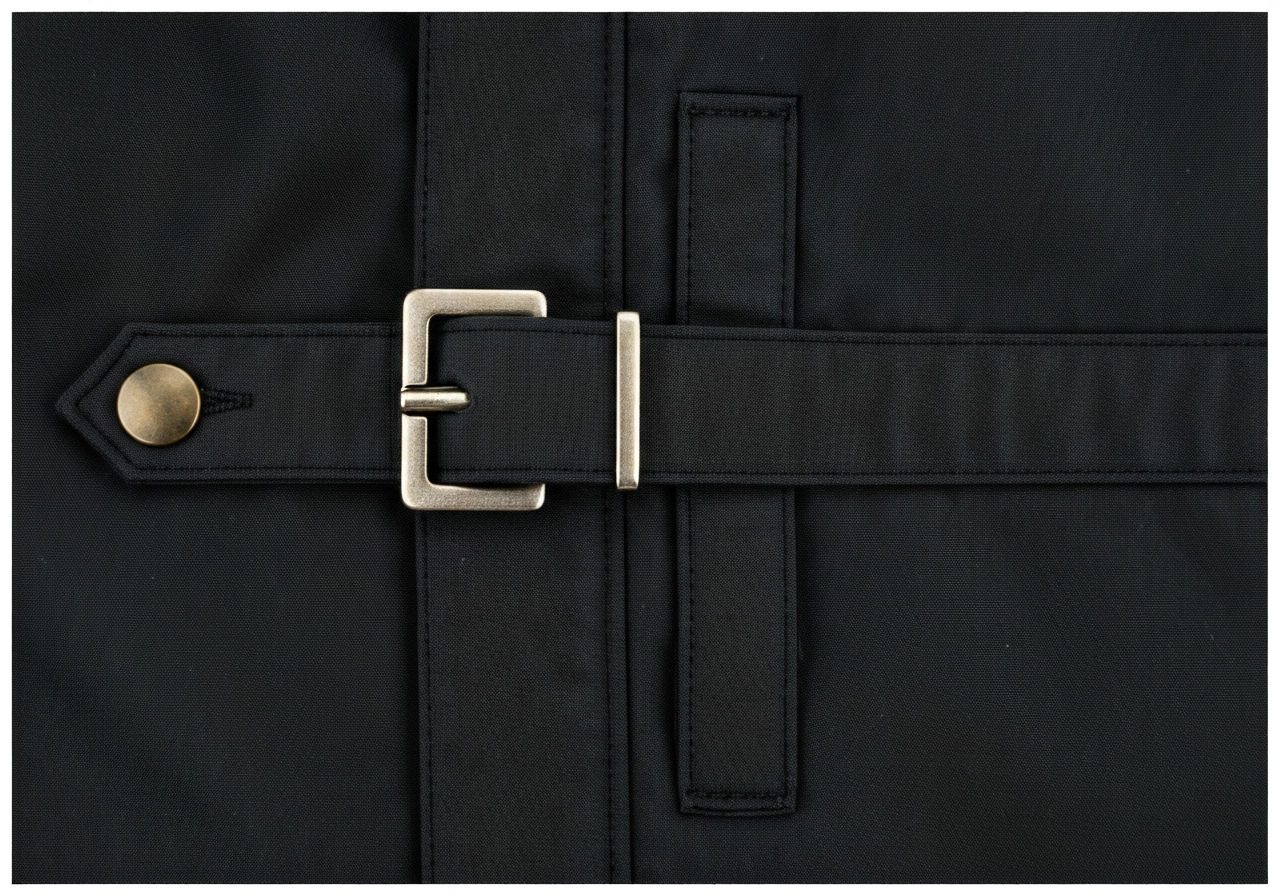

- 핀 타입 (With Prong): 중앙 바에 장착된 핀이 스트랩의 아일렛(구멍)에 삽입되어 하중을 견듭니다. 주로 가죽 벨트나 시계 줄에 사용됩니다.
- 무핀 타입 (Without Prong): 스트랩이 중앙 바를 위아래로 통과하며 발생하는 마찰력만으로 고정합니다. 웨빙(Webbing) 소재와 결합하여 가방 끈 조절 등에 사용됩니다.
- 재질: 아연 합금(Zamac), 황동(Brass), 스테인리스 스틸, 플라스틱(POM/Nylon) 등 용도에 따라 다양하게 제작됩니다.
[기술적 확장: 기계적 상호작용 및 지역별 현장 인식] 물리적으로 센터바버클은 '지레의 원리'와 '마찰각'의 상호작용을 이용합니다. 스트랩의 두께(T)와 버클 내경의 간극(G) 사이의 비율이 고정력의 80% 이상을 결정하며, 봉제 현장에서는 이를 '물림성'이라고 표현합니다. 너무 얇은 스트랩을 사용하면 마찰력이 부족해 미끄러짐(Slippage)이 발생하고, 너무 두꺼우면 조절 시 원단 표면이 긁히는 '필링(Pilling)' 현상이 나타납니다.
역사적으로 센터바버클은 군용 장구류의 결속 시스템에서 발전해 왔으며, 20세기 중반 이후 대량 생산 체제의 의류 산업에 편입되었습니다. 현장 인식 측면에서 한국(KR) 기술자들은 이를 "가락지" 또는 "일자 조절기"라고 부르며 주로 마감 퀄리티(도금 상태)에 집중하는 경향이 있습니다. 베트남(VN) 공장에서는 "Khóa tăng giảm"으로 통칭하며, 주로 나일론 웨빙과의 결합 시 발생하는 열 수축 문제를 중요하게 다룹니다. 중국(CN) 현장에서는 "日字扣(Rì zì kòu)"라는 명칭이 지배적이며, 다이캐스팅 금형의 정밀도와 대량 도금의 균일성을 핵심 품질 지표로 관리합니다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 상세 사양 | 비고 |
|---|---|---|
| 관련 스티치 (ISO 4915) | Class 301 (본봉), Class 401 (체인스티치) | 스트랩 마감 및 보강 시 적용 |
| 권장 재봉기 | 본봉 상하이송 재봉기 (Walking Foot), 바텍기 (Bartacker) | Juki DU-1181N, Brother S-7250A, Juki LU-2810 등 |
| 바늘 시스템 | DP×17 (두꺼운 웨빙/가죽), DB×1 (의류용 얇은 벨트) | 원단 두께 및 기종에 따라 선정 |
| 권장 SPI | 7 ~ 10 SPI (Heavy Duty), 10 ~ 14 SPI (Apparel) | 인장 강도 확보를 위한 설정 |
| 최대 봉제 속도 | 2,000 ~ 2,500 spm (상하이송 기준) | 하드웨어 인접 봉제 시 감속 필수 |
| 주요 재질 | Zinc Alloy (Zamac 3/5), Brass, Stainless 304, POM | 내구성 및 원가에 따른 선택 |
| 표면 처리 | Electroplating (Nickel, Antique Brass, Matt Black), PVD | 내식성 및 심미성 부여 |
| 인장 강도 | 25mm 아연 합금 기준 45kgf ~ 80kgf 이상 | 용도(안전용/장식용)에 따라 차등 |
| 밑실 장력 (Towa) | 25 ~ 35gf (폴리에스테르 20/3합 기준) | 미검증 (현장 경험치 기반 수치) |
| 바늘 번수 (Nm) | Nm 110 ~ Nm 140 (Heavy Duty용) | Schmetz/Groz-Beckert 기준 |
| 실 번수 (Thread Size) | 20/3, 30/3 (Polyester), #0 ~ #8 (Nylon) | 강도 요구치에 따라 선정 |
¶ 적용 분야 (Applications)
- 의류 (Apparel):
- 트렌치코트 및 사파리 재킷의 허리/소매 벨트 조절부.
- 멜빵바지(Overalls)의 어깨끈 연결 및 길이 조절.
- 바지의 사이드 어저스터(Side Adjuster) 디테일.
- 가방 및 잡화 (Bags & Accessories):
- 백팩 하단 스트랩 및 숄더 스트랩 길이 조절.
- 메신저 백의 메인 플랩 고정용 스트랩.
- 카메라 스트랩 및 악기 케이스 고정부.
- 신발 및 기타 (Footwear & Others):
- 샌들, 구두의 발등 및 발목 스트랩 체결.
- 군용 장구류(Tactical Gear)의 결속 시스템.
- 반려동물용 목줄 및 하네스 조절부.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
- 도금 박리 및 변색 (Plating Issues):
- 원인: 전처리(탈지) 불량 또는 염수 노출.
- 해결: 도금 전 초음파 세척 강화, 밀착력 테스트(Cross-cut) 및 염수 분무 테스트(Salt Spray Test, ISO 9227) 24~48시간 검증.
- 버/거스러미 (Burrs/Sharp Edges):
- 원인: 다이캐스팅 금형 노후화로 인한 파팅 라인 돌출.
- 해결: 금형 정밀 보수 및 배럴 연마(Tumbling) 공정 시간 증대. 스트랩 손상 방지를 위해 내경 연마 필수.
- 중앙 바 휨/파손 (Bar Deformation):
- 원인: 허용 하중 초과 또는 저가형 재생 아연 합금 사용.
- 해결: Zamac 5 등 고강도 신재 사용, 하중 집중 부위의 바 두께(Diameter) 증대 설계.
- 스트랩 미끄러짐 (Strap Slippage):
- 원인: 버클 내경과 스트랩 두께의 부적합(Gap 과다).
- 해결: 스트랩 두께에 최적화된 내경 사이즈 재선정 또는 중앙 바에 널링(Knurling, 요철) 가공 추가.
- 핀(Prong) 이탈 및 유격:
- 원인: 핀 조립 부위의 압착 불량 또는 핀 강도 부족.
- 해결: 조립 공정의 압착 압력 데이터 관리, 핀 재질을 강철(Steel)로 변경하여 강성 확보.
- 니켈 알러지 (Nickel Allergy):
- 원인: 도금 층의 니켈 성분 용출.
- 해결: 피부 접촉 부위의 경우 'Nickel-Free' 도금 사양 적용 및 검사 성적서 확인.
- 봉제 시 땀뜀 (Stitch Skipping at Hump):
- 현장 노하우: 버클 근처에서 원단이 겹쳐 두꺼워질 때(Hump) 노루발이 들리며 발생.
- 해결: '단차 조절판(Hump Jumper)'을 사용하거나, Juki LU-2810 같은 상하이송 기종에서 교차 상하량(Walking foot movement)을 최대치로 조정.
¶ 품질 검사 기준 (Quality Control)
- 치수 정밀도: 버클의 내경(Inner Width)이 스트랩 폭보다 0.5~1.0mm 여유가 있는지 확인 (너무 좁으면 스트랩 씹힘 발생).
- 표면 조도: 육안 및 촉각 검사를 통해 기포(Pitting), 스크래치, 날카로운 모서리 유무 확인.
- 작동성 테스트: 가동식 센터바의 회전 원활성 및 핀(Prong)이 프레임 중앙 홈에 정확히 안착되는지 50회 이상 반복 테스트.
- 인장 강도 테스트: 인장 시험기(Tensile Tester)를 사용하여 파단 강도가 기준치(예: 50kgf)를 상회하는지 확인.
- 화학적 안전성: REACH, CPSIA 등 국제 기준에 따른 유해물질(납, 카드뮴, 니켈 등) 불검출 확인.
- 마찰 견뢰도 (ISO 105-X12): 버클과 스트랩의 반복 마찰 시 스트랩 색상이 버클에 묻어나거나 버클 도금이 스트랩에 오염되는지 확인.
¶ 현장 은어 및 국가별 명칭
| 언어 | 용어 | 로마자 표기 | 비고 |
|---|---|---|---|
| 한국어 (KR) | 센터바 / 일자버클 | Center-ba | 현장에서 가장 통용되는 명칭 |
| 일본어 (JP) | 日の字バックル | Hinoji Buckle | '日'자 모양에서 유래 (히노지 버클) |
| 베트남어 (VN) | Khóa tăng giảm | Khoa tang giam | '길이 조절 버클'을 의미하는 범용어 |
| 중국어 (CN) | 日字扣 | Rì zì kòu | 일본어와 동일한 어원, '일자구' |
| 공통 은어 | 가락지 / 조절기 | - | 현장 작업자들이 기능을 중심으로 부르는 명칭 |
¶ 장비 세팅 및 봉제 가이드
- 노루발 간격 확보: 버클 하드웨어와 봉제선 사이의 간격(Clearance)은 최소 3~5mm를 유지해야 합니다. 너무 가까우면 노루발이 버클 프레임에 걸려 바늘이 부러지거나 스티치가 튈 수 있습니다. 필요 시 '외발 노루발(Zipper Foot)'을 사용합니다.
- 이송 장치 설정: 스트랩을 버클에 감아 봉제할 경우 두께가 급격히 두꺼워지므로, 상하이송(Walking Foot) 기능을 활성화하고 노루발 압력을 평소보다 15~20% 높여 이송 불량을 방지합니다.
- 바늘 및 실 선정:
- 가죽: 원단 찢어짐 방지를 위해 다이아몬드 포인트(LR) 바늘 사용.
- 웨빙: 고열에 의한 원단 녹음 방지를 위해 바늘 냉각 장치 또는 실리콘 오일 사용 권장.
- 장력 조절: 두꺼운 합봉 부위에서 밑실이 위로 올라오는 현상을 막기 위해 북집(Bobbin Case) 장력을 강화하고, 스티치 길이를 평소보다 0.5mm 키워 결속력을 높입니다.
- 자동화 설비 적용: 대량 생산 시 Brother BAS-311HN 또는 Juki AMS-210EN 같은 패턴 재봉기(Pattern Tacker)를 사용하여 버클 고정용 박스 스티치(Box Stitch)의 정밀도를 극대화합니다.
¶ 공정 흐름도 (Process Flow)
¶ 관련 항목 (Related Terms)
- 사다리 버클 (Ladder Lock Buckle): 한쪽 방향으로만 조여지는 특수 구조의 조절 부자재.
- 디링 (D-Ring): 스트랩 연결 및 고정용 D자형 고리.
- 박스 스티치 (Box Stitch): 버클 연결부의 강도를 극대화하기 위한 사각형+대각선 봉제 기법.
- 웨빙 (Webbing): 버클과 결합하여 하중을 견디는 고밀도 직조 테이프.
- 기리메 (Edge Paint): 가죽 스트랩 절단면의 마감 처리를 위한 도료.
¶ 소재별 심화 분석: Zamac vs Brass
현장에서 센터바버클 선택 시 가장 고민하는 지점은 아연 합금(Zamac)과 황동(Brass)의 선택입니다.
- 아연 합금 (Zamac 3/5):
- 장점: 다이캐스팅 공법으로 복잡한 로고 각인이나 입체적인 형상 구현이 용이함. 단가가 저렴함.
- 단점: 충격에 의한 파손 위험(Brittle)이 있으며, 도금이 벗겨질 경우 내부의 회색 금속이 드러남.
- 용도: 일반 캐주얼 가방, SPA 브랜드 의류.
- 황동 (Solid Brass):
- 장점: 인장 강도가 매우 높고 충격에 강함. 시간이 지남에 따라 자연스러운 에이징(Oxidation)이 발생하여 고급스러움. 도금이 벗겨져도 황금색 본연의 색상이 유지됨.
- 단점: 원자재 가격이 비싸고 가공 공정이 까다로움(주물 또는 CNC 가공).
- 용도: 럭셔리 핸드백, 프리미엄 가죽 벨트, 복각 밀리터리 의류.
¶ 국가별 공장 실무 차이 (KR/VN/CN)
- 한국 (Korea): 샘플실 및 소규모 고가 공장이 발달하여, 센터바버클의 '핸들링(Hand-feel)'을 중시합니다. 버클이 스트랩에서 너무 뻑뻑하게 움직이지 않도록 수작업으로 간격을 조정하는 '시아게(Finishing)' 공정이 정교합니다.
- 베트남 (Vietnam): 글로벌 스포츠 브랜드(Nike, Adidas 등)의 대형 공장이 밀집해 있어, 모든 센터바버클은 RSL(Restricted Substances List) 테스트를 통과해야 합니다. 봉제 시에는 수동 본봉보다는 자동 바텍기(Pattern Tacker)를 이용한 표준화된 데이터 봉제를 선호합니다.
- 중국 (China): 광동성(Guangdong) 일대의 부자재 시장을 중심으로 전 세계 센터바버클의 70% 이상이 생산됩니다. 현장에서는 '금형비 절감'을 위해 기성 규격(Stock Service) 사용을 권장하며, 특수 도금(PVD 코팅 등) 기술이 매우 앞서 있습니다.
¶ 실전 트러블슈팅: "스트랩이 자꾸 씹혀요"
현장에서 스트랩이 버클 내에서 씹히거나 뒤집히는 현상이 발생하면 다음 순서로 점검하십시오. 1. 버클 내경(Inner Width) 확인: 스트랩 폭보다 최소 1mm 이상 넓은지 확인하십시오. 25mm 스트랩에 24.5mm 버클을 사용하면 100% 씹힘이 발생합니다. 2. 중앙 바의 표면 조도: 손가락으로 중앙 바를 훑었을 때 거친 느낌이 있다면, 이는 도금 불량이나 연마 부족입니다. 스트랩 섬유를 갉아먹어 저항을 만듭니다. 3. 스트랩의 강성(Stiffness): 너무 부드러운(Soft) 웨빙은 센터바를 통과할 때 형태를 유지하지 못하고 말려 들어갑니다. 이 경우 웨빙 끝단에 심지를 부착하거나 더 고밀도의 웨빙으로 교체해야 합니다. 4. 노루발 압력: 봉제 시 버클 바로 옆에서 노루발 압력이 너무 강하면 스트랩이 한쪽으로 쏠려 버클에 비스듬히 진입하게 됩니다. 좌우 대칭 압력을 확인하십시오.
¶ 보관 및 관리 가이드
- 습도 관리: 금속제 센터바버클은 습도 50% 이하의 건조한 곳에 보관해야 합니다. 특히 황동 제품은 습기에 노출될 경우 '청록색 녹(Verdigris)'이 발생할 수 있습니다.
- 마찰 방지: 대량 보관 시 버클끼리 부딪혀 스크래치가 발생하지 않도록 개별 종이 포장(Tissue Wrap) 또는 폴리백 포장을 권장합니다.
- 검침기 대응: 의류용의 경우 반드시 '검침기 통과(Needle Detector Friendly)' 사양의 비자성(Non-magnetic) 재질을 선택해야 최종 완제품 검사에서 불합격 판정을 피할 수 있습니다.
¶ 바늘 포인트 선정 (Technical Detail)
센터바버클 결합 봉제 시 원단 종류에 따른 바늘 포인트 선정은 품질의 50%를 결정합니다. * R Point (Round): 일반적인 직물(Woven) 웨빙에 사용. 섬유 조직을 밀어내며 침투. * SPI Point (Sharp Round): 고밀도 마이크로 섬유나 얇은 코팅 원단에 사용. 땀뜀 방지에 탁월. * LR Point (Leather Left): 가죽 스트랩 봉제 시 45도 각도로 절개하여 스티치가 사선으로 예쁘게 나오며 인장 강도를 높임. * SD Point (Triangular): 매우 단단한 합성 수지나 두꺼운 가죽 합봉 시 바늘 발열을 최소화함.
¶ 실 장력 역학 (Thread Tension Dynamics)
버클 고정 봉제(Box Stitch) 시 상실과 하실의 교차점은 반드시 원단 두께의 중앙에 위치해야 합니다. * 상실 장력 과다: 하실이 위로 올라와 버클 마찰 시 실이 쉽게 끊어짐. * 하실 장력 과다: 상실이 아래로 당겨져 스트랩 바닥면의 미관을 해치고, 세탁 후 원단 수축의 원인이 됨. * 현장 팁: 버클 삽입부 봉제 전, 동일한 두께의 자투리 원단으로 'Tension Balance Test'를 실시하고, Towa 게이지를 통해 수치화된 데이터를 기록 관리하십시오.
¶ 도금 공정의 이해 (Plating Process)
센터바버클의 내구성과 심미성을 결정하는 도금 공정은 단순한 색상 입히기를 넘어, 금속 표면의 물리적 성질을 변화시키는 정밀 공학의 영역입니다.
[물리적·기계적 작동 원리] 도금은 전해액 속에서 금속 이온이 환원되어 센터바버클 표면에 얇은 금속막을 형성하는 전착(Electro-deposition) 원리를 이용합니다. 이 막은 단순히 얹혀 있는 것이 아니라, 원자 단위에서 기재 금속(Base Metal)과 결합하여 봉제 시 발생하는 바늘과의 마찰열(최대 200~300℃)과 스트랩의 반복적인 마찰 하중을 견뎌냅니다. 특히 중앙 바(Center Bar)는 스트랩이 회전하며 지속적인 전단 응력을 가하므로, 도금층의 경도(Hardness)가 낮으면 금방 마모되어 기재 금속이 노출됩니다.
[유사 기법과의 차이점 비교] * 전기도금 (Electroplating): 가장 보편적인 방식으로, 복잡한 형상의 센터바버클 구석구석까지 균일한 두께로 피복하는 '균일 전착성(Throwing Power)'이 우수합니다. 대량 생산 시 단가가 저렴하여 대부분의 의류/가방 부자재에 채택됩니다. * PVD 코팅 (Physical Vapor Deposition): 진공 상태에서 금속을 증발시켜 입히는 방식으로, 전기도금보다 경도가 3~5배 높고 친환경적입니다. 하지만 공정 비용이 매우 높아 럭셔리 브랜드의 고가 라인에만 제한적으로 사용됩니다. * 도장 (Painting/Spray): 금속 표면에 도료를 뿌리는 방식으로 색상 구현이 자유롭지만, 봉제 시 노루발이나 바늘에 긁히면 쉽게 벗겨지는 치명적인 단점이 있어 기능성 조절 버클에는 권장되지 않습니다.
[상세 공정 단계] 1. 연마 (Polishing/Tumbling): 다이캐스팅 후 거친 표면을 매끄럽게 다듬음. 이 단계가 부실하면 봉제 시 실 끊어짐의 원인이 됨. 2. 탈지 (Degreasing): 표면의 기름기와 불순물을 제거. 밀착력이 결정되는 가장 중요한 단계. 3. 동 도금 (Copper Plating): 베이스 층을 형성하여 전도성과 밀착력을 높임. 황동 제품은 이 단계를 생략하기도 함. 4. 니켈/무니켈 도금 (Nickel/Nickel-Free): 중간 층으로 내부식성 부여. 5. 최종 색상 도금 (Final Color): Gold, Silver, Gunmetal 등 결정. 6. 코팅 (Lacquering/Electrophoretic): 표면 산화 방지 및 스크래치 보호를 위한 투명 막 형성. 미검증 (일부 저가형은 이 단계를 생략하여 변색이 빠름). 7. 베이킹 (Baking): 코팅 후 일정 온도에서 건조하여 경도를 높임.
¶ 실전 트러블슈팅: "도금이 봉제 후 변색돼요"
현장에서 봉제 직후에는 멀쩡하던 버클이 창고 입고 후 변색되는 경우가 있습니다. 1. 원인 점검: 봉제 시 사용한 '실리콘 오일'이나 '바늘 냉각제'가 도금층과 화학 반응을 일으켰을 가능성이 큽니다. 특히 산성 성분이 포함된 저가형 오일은 금속 표면을 부식시킵니다. 2. 해결 방안: 무산소 실리콘 오일을 사용하고, 봉제 후 버클 표면에 묻은 기름기를 즉시 닦아내십시오. 3. 포장재 확인: 폴리백 내부의 가스(BHT 등)가 도금과 반응하여 황변을 일으킬 수 있으므로, 'Anti-BHT' 사양의 포장재를 사용해야 합니다.
¶ 환경 및 안전 규정 준수
글로벌 시장에 납품되는 센터바버클은 반드시 다음의 화학적 안전 기준을 충족해야 합니다. * REACH (EU): 고위험 우려 물질(SVHC) 리스트 준수. * CPSIA (USA): 아동용 제품에 대한 납(Lead) 및 프탈레이트 함유량 제한. * OEKO-TEX Standard 100: 섬유 부자재에 대한 유해 물질 테스트 완료. * 검침기 대응 (Needle Detector Friendly): 철(Fe) 성분을 최소화하여 검침기 오작동을 방지하는 비자성 도금 공정 적용 필수.
