체인스티치 (Chain Stitch / チェーンステッチ / mũi xích)
¶ 개요 및 정의
체인스티치(Chain Stitch)는 봉제 공정에서 바늘실이 원단을 관통한 후, 하단의 루퍼(Looper)가 실 고리(Loop)를 형성하고, 이 고리가 다음 바늘 땀과 연속적으로 엮이면서 사슬(Chain) 모양의 구조를 만드는 봉제 방식이다. ISO 4915 표준에 따라 실의 개수와 형성 방식에 의해 Class 100(단선 체인)과 Class 400(복선 체인)으로 엄격히 분류된다.
본봉(Lockstitch, ISO 301)과 비교했을 때 가장 큰 차이점은 하단에 보빈(Bobbin, 북알)을 사용하지 않는다는 점이다. 이로 인해 실 교체 주기가 길어 대량 생산 라인에서 생산성이 압도적으로 높으며, 스티치 자체에 물리적 신축성이 있어 니트나 데님처럼 활동성이 요구되는 의류에 필수적으로 사용된다.
기구학적 작동 원리와 물리적 특성: 체인스티치는 기구학적으로 '인터루핑(Interlooping)' 구조를 가진다. 본봉이 윗실과 밑실을 서로 꼬아 원단 중간에 매듭을 형성(Interlacing)하는 방식이라면, 체인스티치는 루퍼가 바늘실의 고리를 잡아 유지하고 있다가 다음 바늘이 내려올 때 그 고리 안으로 바늘이 통과하게 함으로써 체인을 형성한다. 이 구조는 실이 원단 위아래를 직선으로 오가는 것이 아니라 입체적인 고리 형태로 머물기 때문에, 원단이 늘어날 때 실의 고리가 펴지면서 함께 늘어나는 '신축 대응력'을 제공한다. 따라서 고속 재봉 시 실의 장력 변화에 유연하며, 본봉보다 훨씬 빠른 6,000 spm 이상의 속도에서도 안정적인 봉제가 가능하다.
역사적 배경 및 산업적 선택 이유: 체인스티치의 기원은 1830년 프랑스의 바르텔레미 티모니에(Barthélemy Thimonnier)가 발명한 목재 재봉기로 거슬러 올라간다. 이후 1857년 제임스 기브스(James Edward Allen Gibbs)가 단선 체인스티치(Class 101)를 상업적으로 완성하였다. 흔히 언급되는 엘리어스 하우(Elias Howe)와 아이작 싱어(Isaac Singer)는 주로 본봉(Lockstitch) 기술의 발전에 기여했으며, 체인스티치는 이와 별개의 계보를 형성하며 발전했다. 초기에는 구조적 단순함 때문에 널리 쓰였으나, 한 곳이 풀리면 전체가 풀리는 단점 때문에 본봉에 밀리는 듯했다. 그러나 20세기 중반 대량 생산 체제가 확립되면서 밑실 교체 시간이 없는 생산 효율성과 데님, 스포츠웨어 등 신축성 원단의 폭발적 수요 증가로 인해 현대 봉제 산업의 핵심 기술로 재정착하였다.
글로벌 현장 인식 및 실무 차이: * 한국 공장: 숙련된 기술자의 '감각'에 의존한 미세 장력 조절을 중시한다. 특히 데님 밑단(Hemming)의 '아타리(물빠짐 효과)'를 극대화하기 위해 빈티지 유니온 스페셜(Union Special) 43200G 기계의 폴리(Pulley) 각도와 루퍼 타이밍을 의도적으로 틀어 '로핑 이펙트'를 만드는 특수 세팅 노하우가 세계 최고 수준이다. * 베트남 공장: Nike, Adidas, Levi's 등 글로벌 브랜드의 메인 생산 기지로서 표준 작업 지시서(SOP)에 따른 엄격한 관리를 수행한다. Towa 장력계를 사용하여 바늘실 60g, 루퍼실 20g 식으로 수치화된 관리를 하며, 바늘 냉각 장치(Needle Cooler)의 풍량까지 체크리스트에 포함시킨다. * 중국 공장: 압도적인 물량을 처리하기 위해 자동 사절 기능이 포함된 고속 체인스티치기(Juki MH-481-5 등)와 자동 이송 장치를 결합한 반자동화 라인 구축에 강점이 있다. 특히 광둥성 일대 데님 공장에서는 1인당 담당 기계 대수를 늘리기 위해 실 끊어짐 감지 센서가 부착된 최신형 기종 선호도가 높다.
¶ 기술 사양표 (ISO 4915 기준)
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 | Class 101 (단선), Class 401 (복선/2줄 실), Class 406 (커버) | 401이 산업용 의류의 주류 |
| 기계 유형 | 본봉 체인스티치기, 피드오프더암(Feed-off-the-arm), 멀티 니들기 | 용도별 기구 설계 상이 |
| 주요 제조사 및 모델 | Juki MH-481-5, Brother DA-9270, Siruba HF008-04064P, Kansai Special DLR-1508P | MH-481은 1바늘 표준, DA-9270은 3바늘 암형 |
| 바늘 시스템 | TV×7 (Standard), UY128GAS (Cover), DV×57 (Multi), B-27 (Overlock) | 기종 및 원단 두께에 따라 선택 |
| 표준 SPI 범위 | 8 ~ 20 SPI (Stitches Per Inch) | 데님 8-10, 셔츠 12-14, 박지 16-20 |
| 최대 봉제 속도 | 4,000 ~ 6,500 spm (Stitches Per Minute) | Juki MH-481-5 기준 5,500 spm |
| 실 소모량 | 본봉 대비 약 2.5 ~ 3.5배 소모 | 루퍼의 고리 형성 구조 때문 |
| 적합 원단 | 데님, 트윌, 니트, 우븐(셔츠), 산업용 포대, 가죽 | 신축성 및 강도 요구 부위 |
| 루퍼 장력 (Towa 기준) | 15g ~ 25g (원단 및 실 종류에 따라 가변) | 60번 코어사 기준 표준 세팅 |
| 바늘 실 장력 (Towa 기준) | 50g ~ 80g | 원단 두께에 따라 가변 조정 |
| 바늘 굵기 (Nm) | Nm 65 (박지) ~ Nm 140 (후지/데님) | 원단 중량에 따라 정밀 선택 |
¶ 주요 적용 분야 및 이미지 사례
체인스티치는 단순한 봉제 기법을 넘어, 의류의 내구성과 디자인적 요소를 결정짓는 핵심 공정에 적용된다.
-
데님(Jeans) 제조:
- 인심(Inseam) 및 아웃심(Outseam): 피드오프더암(Feed-off-the-arm, 일명 '말뚝 미싱') 기계를 사용한 쌈솔(Felled Seam) 처리. Brother DA-9270 또는 Juki MS-1261 모델이 주로 사용된다.
- 웨이스트밴드(Waistband): 허리 단추 부위의 강한 인장력을 견디기 위해 401 스티치 적용. Kansai Special DFB-1412P와 같은 멀티 니들기가 투입된다.
- 밑단(Hemming): 유니온 스페셜(Union Special) 43200G 등 전용기를 사용. 체인스티치 특유의 사선 방향 뒤틀림(Torque)을 이용해 세탁 후 입체적인 '로핑 이펙트(Roping Effect)'를 구현하는 것이 고급 데님의 상징이다.
- ![이미지: 데님 밑단 체인스티치 로핑 이펙트 사례 - 세탁 후 사선으로 잡히는 입체적인 페이딩 효과]
-
셔츠 및 블라우스:
- 옆솔기(Side Seam): 세탁 후 솔기 터짐을 방지하고 유연성을 확보하기 위해 사용. 특히 고밀도 드레스 셔츠에서 퍼커링을 제어하며 체인스티치를 적용하는 것이 기술의 핵심이다. Juki MH-481-5 모델이 표준적으로 사용된다.
- 요크(Yoke) 연결: 어깨 부위의 활동성을 위해 복선 체인스티치 적용.
- ![이미지: 드레스 셔츠 옆선 쌈솔 처리 - 내부의 깔끔한 체인 구조와 외부의 1줄 본봉 외관]
-
니트 및 스포츠웨어:
- 어깨선 보강 테이핑(Mobilon Tape) 처리 시 신축성 대응을 위해 필수적임. 401 스티치는 원단이 200% 이상 늘어나도 실이 터지지 않는 복원력을 제공한다.
- ![이미지: 티셔츠 어깨 테이핑 처리 - 신축성 확보를 위한 복선 체인스티치 적용 단면]
-
산업용 포장 및 특수 분야:
- 쌀포대, 비료 포대 등 대형 포대의 개구부 마감(Class 101). 한쪽 끝을 당기면 쉽게 풀리는 특성을 역이용함. Newlong NP-7A와 같은 휴대용 체인스티치기가 대표적이다.
- 자동차 시트 및 에어백: 고강도 요구 부위에 본봉과 병행하여 사용.
- 지오텍스타일(Geotextiles): 토목용 배수재 및 보강재 연결 시 고속 체인 봉제 적용.
¶ 주요 결함 및 기술적 해결 방안 (Troubleshooting)
현장에서 발생하는 결함은 대부분 기계적 타이밍과 실의 장력 불균형에서 기인한다.
- 땀뜀 (Skipped Stitch)
- 증상: 연속된 땀 중에서 한두 땀이 형성되지 않고 길게 건너뜀.
- 원인: 루퍼 끝(Looper Point)이 바늘의 루프를 제때 포착하지 못함. 바늘 휨, 바늘대 높이 불량, 또는 루퍼와 바늘 사이의 간극 과다.
- 해결: 루퍼와 바늘 사이의 간극(Clearance)을 0.05mm~0.1mm로 미세 조정한다. 바늘 가드(Needle Guard)가 바늘을 적절히 밀어주어 루퍼가 실을 낚아챌 공간을 확보하고 있는지 점검한다. 바늘대 높이를 0.5mm 하향 조정하여 루프 형성 시간을 벌어주는 것도 방법이다.
- 실 끊어짐 (Thread Breakage)
- 증상: 봉제 도중 윗실 또는 루퍼실이 단절됨.
- 원인: 고속 봉제 시 바늘 열(Heat)에 의한 실 녹음, 루퍼 표면의 흠집(Burr), 또는 실 경로(Thread Path)의 과도한 저항.
- 해결: 니들 쿨러(Needle Cooler)를 설치하여 냉각풍을 쏘아주거나, 실리콘 오일(Thread Lubricant)을 실에 도포한다. 루퍼 표면을 8000번 이상의 고운 사포나 연마제로 폴리싱한다. 실 가이드의 장력을 Towa 기준 10g 이하로 낮춘다.
- 퍼커링 (Seam Puckering)
- 증상: 봉제 라인을 따라 원단이 쭈글쭈글하게 우는 현상.
- 원인: 루퍼 실의 장력이 너무 강하거나, 상하 이송 불일치, 또는 원단 두께 대비 너무 굵은 바늘 사용.
- 해결: 차동 피드(Differential Feed) 비율을 조정하여 하단 원단을 약간 밀어넣는 방식으로 세팅한다. Juki MH-484와 같은 차동 피드 전용기를 사용한다. 루퍼 장력을 최소화하고, 저수축사(Low Shrinkage Thread) 또는 코어사(Core Spun Thread)를 사용한다.
- 스티치 풀림 (Unraveling)
- 증상: 봉제 끝단의 실을 당기면 사슬이 연속적으로 풀려나감.
- 원인: 체인스티치 특유의 구조적 취약성(한 땀이 풀리면 연쇄적으로 풀림). 마감 처리 미흡.
- 해결: 봉제 끝단에 본봉(Lockstitch)으로 도메(Backtacking) 처리를 하거나, 바텍(Bartack) 공정을 추가한다. 최신 기종의 경우 'Condense Stitch(땀수 응축)' 기능을 사용하여 끝단 3~5땀의 SPI를 24 이상으로 높여 마찰력으로 풀림을 방지한다.
- 루핑 (Looping/Bird Nesting)
- 증상: 원단 뒷면에 실이 뭉치거나 고리가 불규칙하게 형성됨.
- 원인: 루퍼 실 가이드의 장력이 너무 느슨하여 원단 뒷면에 실이 뭉침. 루퍼 타이밍이 너무 빠를 때 발생.
- 해결: 루퍼 장력 스프링의 압력을 높이고, 루퍼가 후진할 때 실을 충분히 당겨주는지(Take-up) 확인한다. 루퍼 실 가이드 캠(Cam)의 위치를 조정하여 실 공급 타이밍을 늦춘다.
¶ 품질 검사 및 관리 기준
- 인장 강도 및 신축성: 봉제 부위를 양옆으로 강하게 당겼을 때, 실이 터지기 전 원단이 먼저 손상될 정도의 강도를 유지해야 함. (Stretch Recovery Test 시 원상 복구율 95% 이상 요구)
- SPI 일관성: 1인치 내의 땀수가 전 구간에서 일정해야 하며, 허용 오차는 ±0.5 SPI 이내로 관리. 특히 두꺼운 솔기(Cross Seam) 통과 시 땀이 좁아지지 않는지 확인.
- 루퍼 형성 대칭성: 원단 뒷면의 사슬 모양이 꼬임 없이 일정한 각도와 크기를 유지해야 함. 사슬의 너비가 일정하지 않으면 루퍼 장력 불균형으로 간주.
- 마감 처리 상태: 시작과 끝 지점의 실 잔여 길이가 3mm 이하이거나, 규정된 방식(도메 등)으로 고정되었는지 전수 검사. 체인스티치는 끝단 처리가 품질의 80%를 결정함.
- 심 강도 테스트 (Seam Strength): ASTM D1683 등 국제 표준에 따라 봉제부 파열 강도를 측정하여 기준치 이상 확보 여부 확인.
¶ 현장 은어 및 국가별 용어
봉제 현장에서는 기술적 정식 명칭보다 일본어 유래 은어나 현지화된 용어가 더 빈번하게 사용된다.
| 언어 | 용어 | 현장 발음/표기 | 비고 |
|---|---|---|---|
| 한국어 (KR) | 가라환 | Garahwan | 일본어 '環(Kan, 고리)'에서 유래. 체인스티치 전체를 지칭 |
| 한국어 (KR) | 루퍼 미싱 | Luper Mising | 본봉(북알)과 대비되는 루퍼 타입 기계의 통칭 |
| 한국어 (KR) | 인심/아웃심 | Inseam/Outseam | 바지 안쪽/바깥쪽 체인 봉제 라인 |
| 한국어 (KR) | 도메 | Dome | 마감 박음질 (Backtacking) |
| 일본어 (JP) | 環縫い | Kanna-nui | '칸나누이'. 고리 봉제라는 뜻의 정식 명칭 |
| 일본어 (JP) | チェーン | Chēn | '체인'. 영어 Chain의 일본식 발음 |
| 베트남어 (VN) | mũi xích | mui xich | '무이 식'. 사슬 땀이라는 뜻 |
| 베트남어 (VN) | máy 1 kim móc xích | may 1 kim moc xich | 1바늘 체인스티치 기계 |
| **중국어 (CN) ** | 链式缝 | Liànshìfèng | '리엔쓰펑'. 연쇄식 봉제 |
| **중국어 (CN) ** | 锁链线步 | Suǒliàn xiànbù | '쑤오리엔 시엔뿌'. 사슬형 땀수 |
¶ 정밀 장비 세팅 가이드 (시니어 테크니션 기준)
- 바늘대 높이 (Needle Bar Height): 바늘이 최하점에 도달했을 때, 바늘 눈(Eye)의 상단과 루퍼 끝 사이의 거리를 기계 매뉴얼(보통 1.2~1.5mm)에 맞춰 정밀 세팅한다. 이 거리가 너무 멀면 땀뜀이 발생하고, 너무 가까우면 실이 깎인다.
- 루퍼 타이밍 (Looper Timing): 바늘이 최하점에서 상승하여 약 2.2mm~2.5mm 지점에 도달했을 때(원단 두께에 따라 상이), 루퍼 끝이 바늘의 중심선에 정확히 위치해야 한다. 이때 루퍼 끝은 바늘 눈 상단에서 약 1.0mm~1.5mm 위에 있어야 한다.
- 루퍼 회피 운동 (Avoidance Motion): 루퍼가 전진할 때와 후진할 때 바늘과의 간격이 달라야 바늘을 치지 않는다. 이 타원 운동의 궤적을 캠(Cam)으로 조정하며, 전진 시 간격은 0.05mm, 후진 시 간격은 0.1mm 이상 확보하는 것이 정석이다.
- 이송치 높이 (Feed Dog Height): 체인스티치는 실 소모량이 많으므로 이송치가 원단을 밀어주는 힘이 중요하다. 보통 침판 위로 0.8mm~1.2mm 돌출되도록 설정하며, 얇은 원단일수록 높이를 낮추어 퍼커링을 방지한다.
- 바늘 가드 조정 (Needle Guard): 고속 회전 시 바늘이 휘는 현상을 방지하기 위해 리어 가드(Rear Guard)가 바늘을 살짝 밀어주어 루퍼와의 충돌을 막고 루프 형성을 도와야 한다. 가드와 바늘 사이의 간격은 0mm에 가깝게 세팅하되 바늘을 꺾어서는 안 된다.

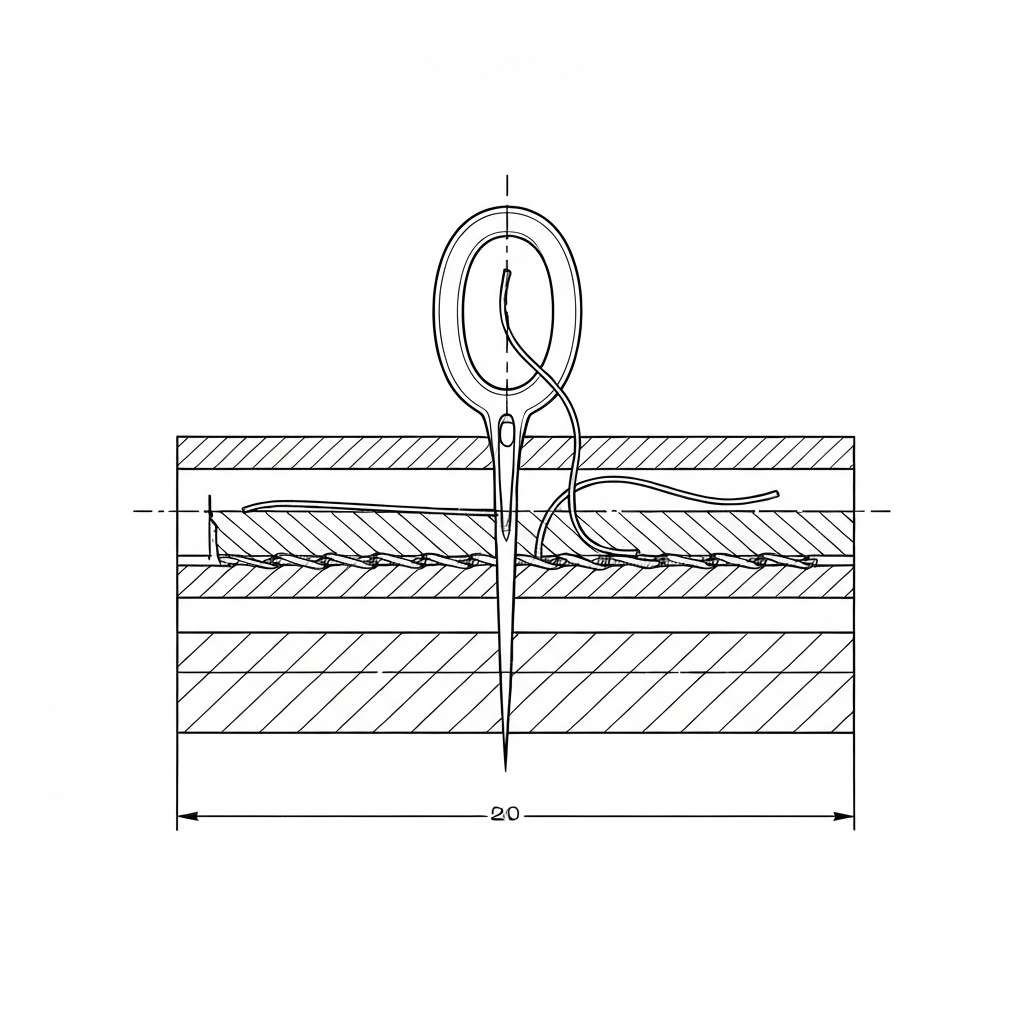

¶ 스티치 형성 메커니즘 (Mermaid Flowchart)
¶ 관련 항목 및 비교
| 비교 항목 | 본봉 (Lockstitch) | 체인스티치 (Chain Stitch) | 오바로크 (Overlock) | 커버스티치 (Coverstitch) |
|---|---|---|---|---|
| ISO 코드 | 301 | 401 | 504 / 514 | 406 / 602 |
| 신축성 | 낮음 (거의 없음) | 높음 | 매우 높음 | 매우 높음 |
| 생산성 | 낮음 (보빈 교체 필요) | 높음 (대용량 콘사 사용) | 높음 | 높음 |
| 강도 | 매우 높음 (풀리지 않음) | 높음 (단, 한 곳 터지면 위험) | 중간 | 중간 |
| 실 소모량 | 1 (기준) | 2.5 ~ 3.5 | 4 ~ 6 | 3 ~ 5 |
| 주요 용도 | 일반 합봉, 포켓 부착 | 데님 솔기, 셔츠 옆선 | 시접 정리, 니트 합봉 | 티셔츠 밑단, 소매단 |
- 커버스티치 (Coverstitch, ISO 406): 윗면은 본봉 2~3줄처럼 보이고, 아랫면은 체인 모양으로 마감되는 기술. 주로 티셔츠 밑단이나 소매단에 사용되며, 체인스티치의 변형 확장판이다.
- 인터록 (Safety Stitch, ISO 516): 오버록(504)과 체인스티치(401)가 약 3~5mm 간격을 두고 동시에 박히는 기술. 우븐 의류의 고강도 합봉(바지 가랑이 등)에 사용되는 표준 공정이다.
- 피드오프더암 (Feed-off-the-arm): 원통형 팔 모양의 기계 구조로, 바지 다리나 소매와 같은 원통형 부위를 체인스티치로 쌈솔 봉제할 때 사용되는 특수 장비이다.
¶ 실전 트러블슈팅 노하우 (현장 기술자용)
- "원단 뒷면에 실 뭉침이 발생할 때": 루퍼 실 가이드(Looper Thread Take-up)의 타이밍을 확인하라. 루퍼가 후진할 때 실을 충분히 채주지 못하면 남는 실이 엉키게 된다. 캠의 나사를 풀어 약 5도 정도 회전 방향으로 전진시켜 세팅하라.
- "특정 구간에서만 땀이 튈 때": 원단이 두꺼워지는 '단차' 구간이다. 노루발 압력을 높이기보다 '차동 피드'를 조절하거나, 바늘 가드의 위치를 0.02mm 정도 더 바늘 쪽으로 전진시켜 루프 형성을 강제해야 한다. 또한 바늘을 한 단계 굵은 것(예: Nm 90 -> Nm 100)으로 교체하여 바늘 휨을 방지하라.
- "실이 자꾸 깎여서 가루가 날릴 때": 바늘 눈(Eye)의 방향을 확인하라. 체인스티치는 바늘 눈이 정면이 아닌 약간 사선(약 5~10도)으로 돌아가 있어야 루퍼가 진입하기 최적의 루프가 형성된다. 또한 루퍼 끝의 마모 상태를 루페(돋보기)로 확인하여 미세한 흠집을 제거해야 한다.
- "세탁 후 솔기가 너무 쭈글거릴 때": 루퍼 실 장력이 너무 강한 것이다. 루퍼 실은 손으로 당겼을 때 '저항이 거의 느껴지지 않을 정도'로 부드럽게 풀려나와야 원단의 자연스러운 외관을 유지할 수 있다. Towa 장력계 기준 15g 이하로 설정하라.
- "고속 봉제 시 실이 녹아 끊길 때": 합성사(Polyester) 사용 시 흔한 문제다. 바늘 온도가 200도 이상 올라가므로, 니들 쿨러의 풍량을 점검하거나 실에 실리콘 오일을 침투시키는 '실 오일러' 장치를 추가 설치해야 한다. 바늘 표면이 세라믹 코팅된 'SF(Super Fine)' 바늘을 사용하는 것도 효과적이다.
- "데님 밑단 로핑 이펙트가 안 나올 때": 유니온 스페셜 43200G 기계의 경우, 폴더(Folder)의 진입 각도와 이송치의 높이를 불균형하게 세팅해야 한다. 이송치가 원단을 대각선 방향으로 밀어내도록 조정하면 세탁 후 자연스러운 꼬임이 발생한다. 이는 현대식 Juki 기계에서는 구현하기 힘든 빈티지 특유의 '결함의 미학'이다.
