가슴벨트 (Chest Strap / dây đai ngực / チェストベルト)
¶ 정의 및 공학적 메커니즘

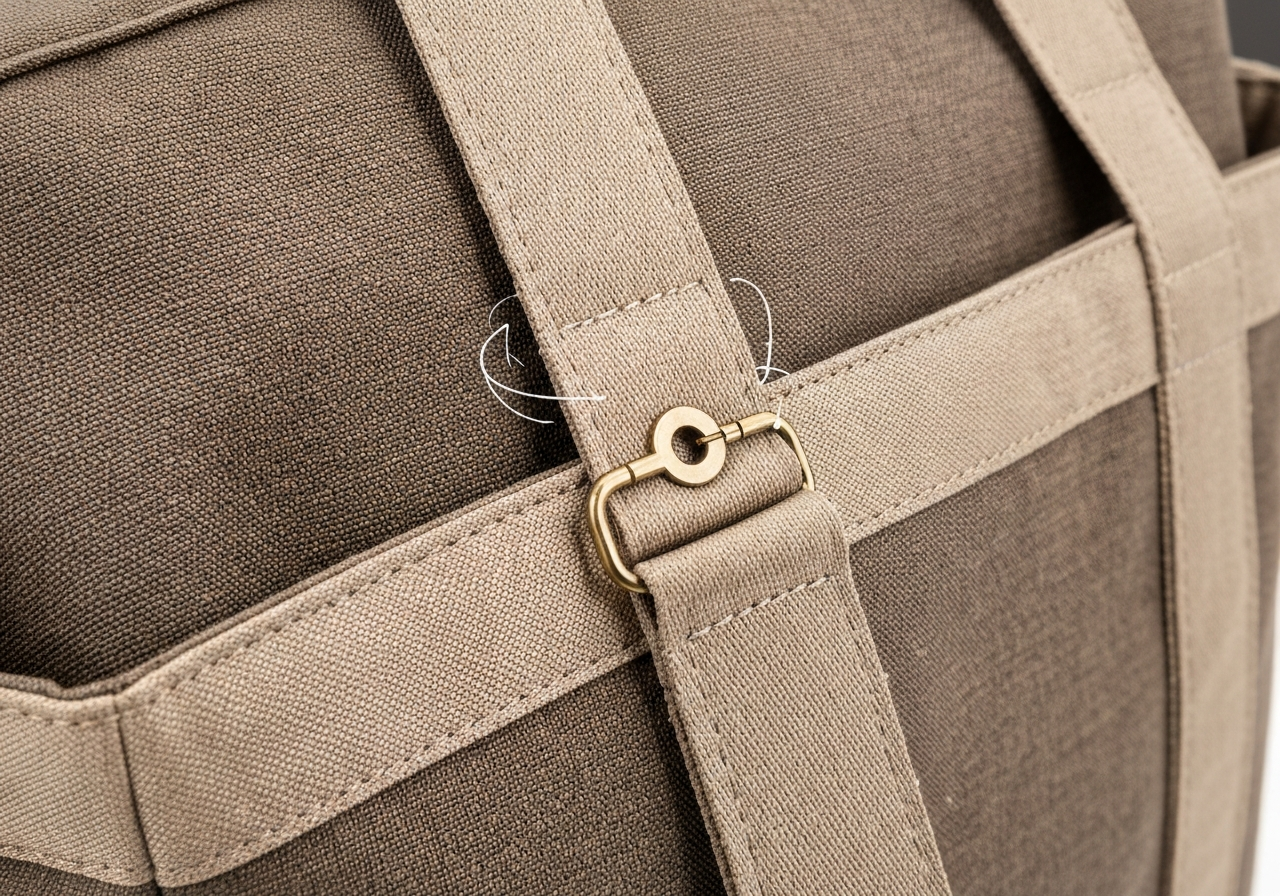

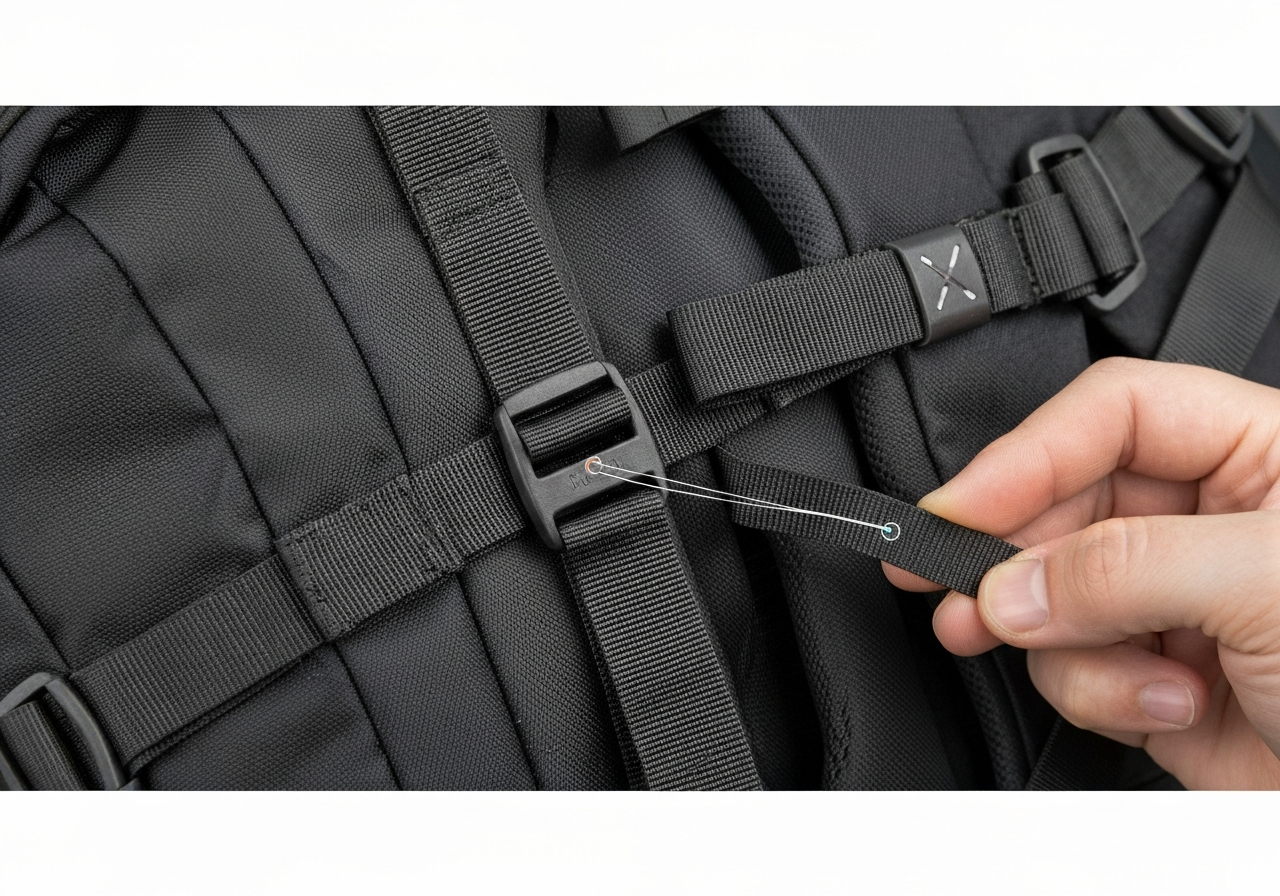

가슴벨트(Chest Strap 또는 Sternum Strap)는 배낭이나 가방의 양쪽 어깨끈(Shoulder Strap)을 가슴 중앙부에서 가로로 연결하여 고정하는 핵심 부자재 및 해당 봉제 공정을 의미한다. 이 부품은 가방의 하중을 어깨뿐만 아니라 흉부 전체로 고르게 분산시켜 착용자의 피로도를 획기적으로 줄이며, 격렬한 활동(등산, 러닝, 전술 활동) 시 어깨끈이 바깥쪽으로 벌어지거나 흘러내리는 것을 방지하는 인체공학적 기능을 수행한다.
[기술적 확장: 물리적·기계적 작동 원리] 가슴벨트의 핵심 원리는 '폐쇄형 루프(Closed Loop) 형성'을 통한 하중의 벡터 분산에 있다. 일반적인 배낭 착용 시 하중은 어깨끈을 통해 수직 하방으로 작용하며, 이는 어깨 관절(AC Joint)에 압박을 가하고 어깨끈이 바깥쪽으로 벌어지려는 횡방향 힘을 발생시킨다. 가슴벨트는 이 횡방향 힘을 인장 응력(Tensile Stress)으로 변환하여 차단함으로써, 어깨끈이 흉쇄관절(Sternoclavicular joint) 안쪽으로 안정적으로 안착되게 한다. 봉제 측면에서 보면, 가슴벨트와 어깨끈이 만나는 지점은 '전단 응력(Shear Stress)'이 극대화되는 구간이다. 따라서 단순 본봉(Lockstitch)만으로는 웨빙의 조직 사이로 실이 빠져나가는 '슬립(Slip)' 현상을 막을 수 없으며, 반드시 웨빙의 경사와 위사를 모두 관통하여 묶어주는 고밀도 바택(Bar-tack) 처리가 기계적 결합력을 완성한다.
[유사 기법과의 비교] 가슴벨트는 고정 방식에 따라 '고정형 바택(Fixed Bar-tack)'과 '슬라이딩 레일(Sliding Rail)' 방식으로 나뉜다. 고정형은 내구성이 극대화되나 사용자 체형에 따른 위치 조절이 불가능한 반면, 슬라이딩 방식은 파이핑(Piping)이나 전용 플라스틱 레일을 어깨끈에 봉제하여 상하 이동이 가능하게 한다. 슬라이딩 방식은 봉제 시 파이핑 노루발(Piping Foot)을 사용한 정밀한 본봉이 요구되며, 하중 지지력보다는 사용자 편의성에 초점을 맞춘다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 (ISO 4915) | Class 301 (본봉), Class 304 (바택/지그재그) | 하중 집중 부위는 304 필수 |
| 주요 재봉기 모델 | Juki LK-1900BN, Brother KE-430HX, Juki DNU-1541, Juki AMS-210EN | 고중량 웨빙 및 자동화 대응 |
| 바늘 시스템 (Needle) | DP×17 (#18~#22), DP×5 (#16~#19) | 웨빙 두께 및 밀도에 따라 선택 |
| 바늘 끝 형상 | R (Standard Round Point) 또는 SES (Light Ball Point) | 합사 웨빙 손상 방지 |
| 일반 SPI (Stitch Per Inch) | 7~10 SPI (웨빙 합봉), 바택은 28~42침(Stitches) | 인장 강도 요구치에 따라 조정 |
| 실 구성 (Thread) | 바늘실: 코아사 20/3 또는 본디드 나일론 66 / 밑실: 동일 | 내마모성 및 인장 강도 중시 |
| 최대 봉제 속도 | 2,800 ~ 3,200 spm | 바택기 기준, 소재 두께에 따라 감속 |
| 적합 원단 | Nylon/Polyester Webbing (10mm~25mm), Cordura 500D/1000D | 고밀도 직조물 위주 |
| 장력 수치 (Towa Gauge) | 상실: 150~200g / 밑실: 25~35g | 웨빙 두께 1.2mm 기준 표준 세팅 |
| 공기압 세팅 (Pneumatic) | 0.5 ~ 0.55 MPa | 자동 사절 및 노루발 승강용 |
¶ 적용 분야 및 상세 용도
- 아웃도어 및 스포츠:
- 대형 배낭(60L+): 어깨끈의 1/3 지점(HPS 기준 약 15~18cm 하단)에 부착하여 하중의 15% 이상을 흉부로 전이. 25mm 고밀도 나일론 웨빙과 42침 이상의 바택 필수.
- 트레일 러닝 조끼: 가슴 전면부에 2~3개의 가슴벨트를 배치. 신축성이 있는 스트레치 코드(Stretch Cord)와 결합하여 호흡 시 흉곽 팽창에 대응. SPI 10~12의 촘촘한 본봉 적용.
- 군사 및 전술 (Tactical):
- MOLLE 시스템: 가슴벨트 자체에 PALS(Pouch Attachment Ladder System) 웨빙을 추가 봉제하여 무전기나 PTT 버튼 부착 가능. 본디드 나일론 66 실을 사용하여 염분 및 자외선 노출에 대비.
- 플레이트 캐리어(Plate Carrier): 방탄판의 무게 중심을 잡기 위해 일반 가슴벨트보다 넓은 38mm~50mm 웨빙 사용.
- 의류 및 테크웨어 (Techwear):
- 고기능성 자켓: 자켓 내부 또는 외부에 '슬링 스트랩(Sling Strap)' 형태로 가슴벨트 구조를 적용. 자켓을 벗었을 때 가방처럼 멜 수 있게 하는 기능. 40/2 또는 30/2 코아사를 사용하여 외관의 유연성 확보.
- 라이딩 자켓: 고속 주행 시 자켓의 펄럭임(Flapping)을 방지하기 위해 가슴 부위에 조임 벨트 적용.
- 학생용 및 일상용:
- 초등학생 책가방: 체구가 작은 아동의 어깨에서 끈이 이탈하는 것을 방지. 안전을 위해 일정 하중 이상에서 자동으로 풀리는 '세이프티 버클(Safety Buckle)' 적용.
- 비즈니스 백팩: 15mm~20mm의 얇은 폴리에스터 웨빙을 사용하여 정장 착용 시 이질감을 최소화.
- 산업 안전 및 의료:
- 고소 작업용 하네스: 추락 시 충격을 분산하기 위한 고강도 가슴 연결 벨트. ISO 10333 기준 준수 필수.
- 휠체어 고정 벨트: 환자의 상체 쏠림을 방지하기 위한 의료용 가슴 스트랩.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
- 바택 터짐 및 인장 파손 (Bar-tack Burst) - 원인: 바택 침수 부족(28침 미만) 또는 바늘실 장력 과다로 인한 실의 탄성 상실. - 해결: 바택 침수를 42침 이상으로 증강하고, 봉제 범위를 웨빙 폭의 80% 이상 확보. 본디드 나일론사 사용 권장.
- 웨빙 끝단 풀림 (Webbing Fraying) - 원인: 재단 시 열처리(Heat Sealing) 미흡 또는 저가형 가위 재단. - 해결: 초음파 커팅기(Ultrasonic Cutter) 사용 또는 열칼(Hot Knife) 온도를 350°C 이상으로 유지하여 단면을 완전히 융착.
- 좌우 부착 비대칭 (Asymmetric Attachment) - 원인: 어깨끈 부착 시 마킹 누락 또는 작업자의 숙련도 부족. - 해결: 전용 조립 지그(Jig)를 제작하여 투입하고, 부착 전 수은펜 또는 노치(Notch) 마킹 공정을 표준 작업 지침서(SOP)에 추가.
- 버클 슬립 현상 (Buckle Slippage) - 원인: 웨빙의 두께가 버클 내경보다 얇거나 웨빙 표면이 너무 매끄러움(Low Friction). - 해결: 웨빙의 두께(T)를 1.2mm 이상으로 상향하거나, 버클 내부 톱니(Teeth)가 강화된 사다리 버클(Ladder Lock)로 교체.
- 땀뜀 및 바늘 파손 (Skipped Stitch / Needle Breakage) - 원인: 고밀도 웨빙 봉제 시 바늘 열 발생으로 인한 실 녹음 또는 바늘 휨. - 해결: 티타늄 코팅 바늘(PD Needle) 사용, 실리콘 오일 탱크 설치로 바늘 냉각, 피드 독(Feed Dog) 높이를 1.2mm로 조정. "땀뜀 발생 시 가마(Hook)의 끝부분 마모 상태와 바늘과의 간극(0.05mm)을 최우선으로 점검하라."
- 실 녹음 현상 (Thread Melting) - 원인: 고속 봉제 시 바늘과의 마찰열로 나일론 실이 녹아 끊어짐. - 해결: 바늘 냉각 장치(Needle Cooler) 설치 및 분당 회전수(RPM) 10% 감속.
- 웨빙 천공 (Webbing Perforation) - 원인: 너무 굵은 바늘 사용 또는 바택 밀도가 지나치게 높음. - 해결: 바늘 번수를 한 단계 낮추고 바택 패턴의 피치(Pitch)를 재설정.
- 조시 불량 (Tension Balance Error) - 원인: 웨빙의 두께 변화 구간에서 장력 조절 실패. - 해결: 보조 장력기(Sub-tensioner)를 활용하여 급격한 두께 변화에도 일정한 장력 유지.
¶ 품질 검사 기준 (QC Standards)
- 인장 강도 테스트 (Tensile Strength): 인장 시험기(UTM)를 사용하여 바이어 요구 사양(일반 성인용 기준 50kgf~80kgf) 이상의 파단 강도 확보 여부 확인. 테스트 시 속도는 300mm/min으로 설정.
- 부착 위치 정밀도: 가방 상단 중심점(HPS)으로부터 좌우 가슴벨트 부착 지점의 수직 거리 오차 ±3mm 이내 관리 (AQL 1.5 엄격 적용).
- 슬라이딩 기능성: 레일(Rail) 타입 가슴벨트의 경우, 상하 이동 시 걸림이 없어야 하며 슬라이더의 유지력이 일정(Self-locking)해야 함. 50회 이상 반복 슬라이딩 후 마모도 확인.
- 외관 마감: 바택 부위의 실 뭉침(Bird's nest) 유무, 웨빙 끝단 융착 상태(날카롭지 않아야 함), 미싱 오일 오염 여부 전수 검사.
- 색차 관리 (Color Shading): 몸판 원단과 웨빙, 버클 간의 색차(Delta E)가 1.0 이내인지 그레이 스케일(Gray Scale) 테스트 실시.
- 내환경 테스트: 전술용의 경우 24시간 염수 분무 테스트(Salt Spray Test) 후 버클 작동 및 봉제선 부식 여부 확인.
¶ 현장 은어 및 국가별 용어
| 언어 | 용어 | 로마자 표기 | 비고 |
|---|---|---|---|
| 한국어 (KR) | 가슴끈 / 도메 | Gaseum-kkeun / Dome | '도메'는 바택(Bar-tack) 보강을 의미하는 일본어 유래 은어 |
| 일본어 (JP) | チェストストラップ / カン止め | Chesuto Sutorappu / Kandome | 'Kandome'는 바택(보강 봉제)의 정식 현장 용어 |
| 베트남어 (VN) | Dây đai ngực / Đánh bọ | Day dai nguc / Danh bo | 'Danh bo'는 바택 공정을 의미하는 현장 용어 |
| 중국어 (CN) | 胸带 / 打枣 | Xiōng dài / Dǎ zǎo | 'Dǎ zǎo'는 대추씨 모양의 바택 봉제를 의미 |
| 공통 은어 | 시아게 | Shiage | 최종 마무리 및 실밥 제거 공정 (Finish) |
| 공통 은어 | 조시 | Joshi | 실 장력 상태 (Thread Tension Balance) |
| 공통 은어 | 아소비 | Asobi | 웨빙이나 버클 사이의 적정한 유격(Slack) |
| 공통 은어 | 가마 | Kama | 재봉기의 핵심 부품인 북집/셔틀 훅(Hook) |
¶ 장비 세팅 가이드 (Technical Setup)
- 장력 설정 (Tension): 웨빙은 일반 원단보다 조직이 치밀하므로 상실 장력을 평소보다 15~20% 높게 설정하여 밑실이 위로 올라오거나 루프가 생기는 '조시(Joshi)' 불량을 방지함. Towa 장력계 기준 밑실 30g 유지 필수.
- 노루발 압력 (Presser Foot Pressure): 두꺼운 웨빙 이송 시 밀림을 방지하기 위해 압력을 5kgf 이상으로 높이되, 웨빙 표면에 노루발 자국(Presser mark)이 남지 않도록 테플론 노루발 사용 권장.
- 이송 타이밍 (Feed Timing): 두꺼운 부위 봉제 시 피드 독(Feed Dog)의 타이밍을 약간 늦추어(Delayed Timing) 바늘이 원단을 완전히 관통한 후 이송이 시작되도록 설정.
- 가마(Hook) 세팅: 고속 바택 작업 시 가마와 바늘의 간극(Clearance)을 0.05mm로 정밀 세팅하여 땀뜀 방지. 오일 공급량을 평소보다 10% 증량하여 가마 발열 억제.
- 바늘 하사점 조정: 웨빙 두께가 3mm를 초과할 경우 바늘대(Needle Bar)의 하사점을 0.5mm 낮추어 루프 형성을 원활하게 함.
¶ 공정 흐름도 (Process Flowchart)
¶ 관련 항목 (Related Terms)
- 웨빙 (Webbing): 가슴벨트의 주재료가 되는 고강도 직조 테이프 (Nylon, PP, Polyester).
- 사다리 버클 (Ladder Lock Buckle): 가슴벨트의 길이를 조절하고 고정하는 플라스틱 부자재.
- 사이드 릴리즈 버클 (Side Release Buckle): 가슴벨트 중앙에서 원터치로 탈착이 가능하게 하는 부품.
- 바택 (Bar-tack): 하중이 집중되는 부위를 촘촘한 지그재그 스티치로 보강하는 필수 공정.
- D-링 (D-Ring): 가슴벨트 인근에 부착되어 무전기, 수분 공급 호스 등을 걸 수 있게 하는 고리.
- PALS (Pouch Attachment Ladder System): 전술용 가슴벨트에 적용되는 격자형 웨빙 시스템.
¶ 심화 기술 가이드: 소재 및 부자재의 상호작용
[웨빙 직조 방식에 따른 봉제 특성] - 평직(Plain Weave): 조직이 매우 치밀하여 바늘 관통 시 저항이 큼. 바늘 열 발생이 심하므로 반드시 PD(Titanium) 코팅 바늘을 사용해야 하며, 바택 침수를 너무 높이면 웨빙 자체가 잘려나가는 '천공 현상'이 발생할 수 있음. - 능직(Twill Weave): 유연성이 좋아 곡선 부위 봉제에 유리하나, 버클 슬립 현상이 평직보다 자주 발생함. 봉제 시 이송 톱니에 의한 올 풀림을 주의해야 함.
[버클 재질별 특성] - Acetal (POM): 내마모성과 기계적 강도가 우수하여 전문 아웃도어용 가슴벨트 버클로 가장 많이 사용됨. 저온 환경에서도 충격 강도가 유지됨. - Nylon (PA): 유연성이 좋으나 흡습성이 있어 습한 환경에서 치수 변화가 생길 수 있음. 봉제 후 검수 시 버클의 체결음(Click Sound)이 명확한지 확인해야 함.
[현장 노하우: 패턴 타커(Pattern Tacker) 활용] 최근 베트남 및 중국의 대형 공장에서는 가슴벨트 부착 공정을 수동 바택기 대신 대형 패턴 타커(예: Juki AMS-210EN)로 대체하는 추세이다. 이는 어깨끈의 곡선 라인과 가슴벨트의 직선 라인을 한 번의 클램핑으로 동시에 봉제할 수 있어, 작업자 숙련도에 따른 품질 편차를 획기적으로 줄여준다. 이때 클램프(Jig)의 설계가 핵심이며, 웨빙이 밀리지 않도록 고무 코팅된 샌드페이퍼를 클램프 바닥에 부착하는 것이 현장 팁이다.
¶ 국가별 실무 관리 포인트
- 한국 (KR): '디테일'과 '마감'을 최우선으로 한다. 바택의 시작과 끝 지점의 실밥이 1mm 이하로 짧게 제거되었는지, 바택의 형상이 정확히 직사각형을 유지하는지 엄격히 관리한다.
- 베트남 (VN): '표준화'와 '대량생산'에 최적화되어 있다. 모든 공정에 지그(Jig)를 사용하여 작업자의 개입을 최소화하며, 인장 테스트 보고서(Internal Test Report)를 매 로트(Lot)마다 생성하여 데이터화한다.
- 중국 (CN): '부자재 소싱'과 '자동화'에 강점이 있다. 최신형 자동 웨빙 절단 및 조립기계를 도입하여 봉제 전 단계의 효율을 극대화하며, 다양한 디자인의 버클을 빠르게 적용한다.
¶ 유지보수 및 기계 세팅 심화 (Maintenance)
- 바늘 열 관리: 분당 3,000침 이상의 고속 작업 시 바늘 온도는 200°C 이상으로 상승한다. 이는 나일론 실의 융점(약 220~250°C)에 근접하여 실 끊김의 원인이 된다. 현장에서는 바늘 냉각 장치(Needle Cooler)를 설치하거나, 실에 실리콘 오일을 직접 도포하는 '실 오일러'를 장착하여 이를 해결한다.
- 피드 독(Feed Dog) 마모: 고밀도 웨빙은 금속 톱니를 빠르게 마모시킨다. 톱니 끝이 뭉툭해지면 이송 불균형으로 인해 바택의 길이가 일정하지 않게 된다. 3개월 주기로 톱니 상태를 점검하고, 초경합금 소재의 톱니로 교체하는 것을 권장한다.
- 보빈(Bobbin) 케이스 관리: 가슴벨트 봉제는 강한 장력을 사용하므로 보빈 케이스의 스프링이 쉽게 피로해진다. Towa 장력계로 측정 시 수치가 불안정하다면 즉시 보빈 케이스를 교체해야 한다.
- 가마 타이밍(Hook Timing): 바늘이 최하점에서 상승하여 2.0~2.5mm 지점에 도달했을 때 가마의 끝(Hook Point)이 바늘 중심선에 위치하도록 정밀 조정한다. 이는 고중량 웨빙 봉제 시 땀뜀을 방지하는 결정적 세팅이다.
