클램쉘 백 (Clamshell Bag)
그림 1: 전면 패널이 완전히 개방된 클램쉘 백의 전형적인 구조 (출처: 산업용 가방 제조 공정 매뉴얼)

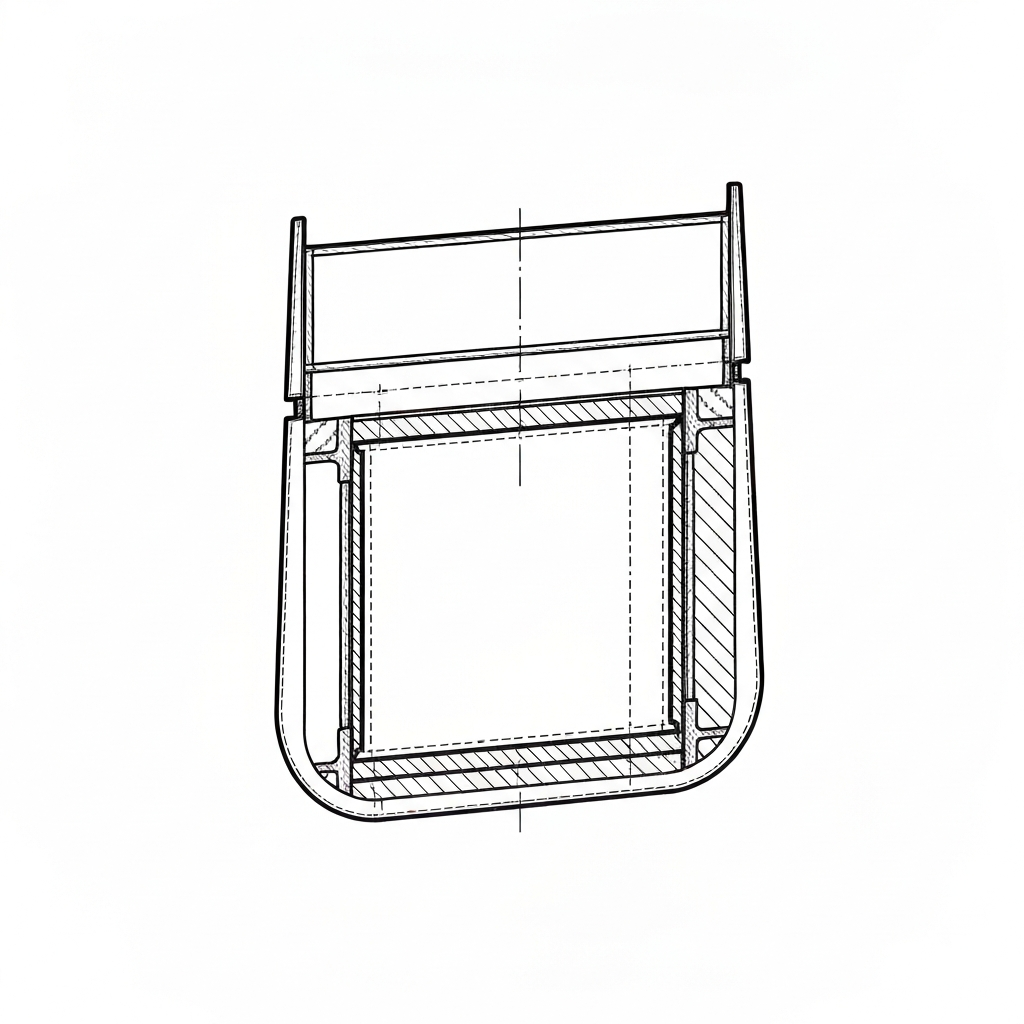

¶ 정의 및 기술적 개요
클램쉘 백(Clamshell Bag)은 조개껍데기(Clamshell)의 이매패류 개폐 원리를 응용하여, 전면 패널이 180도 또는 그 이상 완전히 평면으로 개방되는 구조를 가진 가방을 총칭한다. 봉제 기술적으로는 지퍼가 가방의 상단과 양 측면을 포함한 3면(U자형 또는 ㄷ자형)을 따라 길게 배치되며, 전면판(Front Panel)과 후면판(Back Panel)이 하단의 힌지(Hinge) 역할을 하는 원단이나 지퍼 끝단에 의해 연결되는 구조를 말한다.
기술적 메커니즘 및 물리적 특성: 클램쉘 백 구조의 핵심은 '평면 봉제를 통한 3차원 입체 구조의 구현'과 '개폐 시의 구조적 안정성' 확보에 있다. 일반적인 탑 로딩(Top-loading) 가방이 원통형 응력 분산 구조를 갖는 것과 달리, 클램쉘 백은 지퍼가 하단 힌지 부위까지 깊게 내려오므로 개방 시 하중이 지퍼의 끝단(Zipper Stop)과 힌지 연결부에 집중된다. 이를 해결하기 위해 봉제 시 힌지 부위에 고밀도 웨빙(Webbing) 테이프를 덧대어 보강하거나, ISO 4916 2.04.06 유형의 겹침 솔기(Overlapped Seam)를 적용하여 인장 강도를 확보한다. 가방이 완전히 열렸을 때 내부 물품이 쏟아지지 않도록 측면에 거싯(Gusset) 또는 메쉬 가드(Mesh Guard)를 추가하는 설계가 일반적이다.
산업적 배경 및 국가별 제조 현황: 역사적으로 클램쉘 백 구조는 제2차 세계대전 당시 의료병의 응급 처치 키트(IFAK)와 무전기 가방에서 유래했다. 신속한 장비 전개가 생명과 직결되었기 때문이다. 현대 제조 현장에서의 인식 차이를 보면 다음과 같다. * 한국 공장: 주로 고난도 샘플링과 소량 다품종 고부가가치 제품(하이엔드 카메라 백, 특수 의료기기 백 등)에서 이 구조를 정밀하게 다룬다. 숙련공의 '손맛'에 의존하는 곡선 봉제 품질이 우수하며, '마찌'와 '해리' 공정에서의 정밀도를 최우선으로 한다. * 베트남 공장: 대규모 라인 밸런싱(Line Balancing)을 통해 클램쉘 백 지퍼 부착 공정을 자동화 지그(Jig)화하여 대량 생산 효율을 극대화하는 데 강점이 있다. 글로벌 아웃도어 브랜드의 주력 생산 기지로서, 공정 세분화를 통한 균일한 품질 유지가 특징이다. * 중국 공장: EVA 성형(Hard-shell) 기술과 클램쉘 백 봉제를 결합하여 드론 케이스나 IT 하드케이스 분야에서 독보적인 공급망을 형성하고 있다. 부자재 수급의 즉각성이 뛰어나며, 전자 바텍(Bartack) 등 자동화 설비 투자가 매우 빠르다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 | 근거 및 표준 |
|---|---|---|
| 스티치 분류 | ISO 4915 Class 301 (본봉 / Lockstitch) | ISO 4915:2005 (가방 합봉 표준) |
| 주요 재봉기 1 | 상하송 유니슨피드 평베드 (Unison Feed Flat-bed) | Juki DNU-1541 / 1541S 시리즈 (검증 완료) |
| 주요 재봉기 2 | 상하송 유니슨피드 실린더베드 (Cylinder Bed) | Juki DSC-240 시리즈 (DSC-244, 245, 246) (검증 완료) |
| 보조 재봉기 | 전자 바텍 (Electronic Bartack) | Juki LK-1900BN 시리즈 (지퍼 끝단 보강용) |
| 바늘 시스템 | DP×17 (135×17) #18 ~ #23 (원단 두께별 차등) | Schmetz / Organ Needle 표준 |
| 표준 SPI | 6 ~ 10 SPI (땀수 2.5mm ~ 4.0mm) | ISO 4916 솔기 강도 기준 준용 |
| 재봉사 구성 | 바늘실: 나일론 본딩사 20번/3합, 밑실: 20번/3합 | 인장 강도 및 마찰 저항 고려 |
| 최대 봉제 속도 | 2,000 ~ 2,500 spm (곡선 구간 800 spm 권장) | 장비 한계치 및 품질 유지선 |
| 적합 원단 | Cordura 500D~1000D, Ballistic Nylon, EVA Laminated | ISO 13934-1 인장 강도 테스트 통과 소재 |
| 지퍼 규격 | YKK #8, #10 RC(Racquet Coil) 또는 정밀 금속 지퍼 | 가방용 고강도 지퍼 표준 |
| 노루발 상승량 | 교차 상승량 2.0mm ~ 5.5mm 설정 | 유니슨피드 단차 통과 설정값 |
| 밑실 장력 | 220g ~ 250g (Towa 텐션게이지 기준) | 고중량 봉제 표준 장력 |
¶ 주요 적용 분야 및 봉제 특성
1) 전술 및 아웃도어 (Tactical & Outdoor) * 3-Day 어썰트 팩: 메인 수납칸 전체가 클램쉘 백 방식으로 열려 작전 중 필요한 장비를 즉각 식별. * 전면 개폐형 등산 배낭: 하단에 수납된 침낭이나 여벌 옷을 꺼내기 위해 상단 물건을 모두 뺄 필요가 없음. * 봉제 특성: 6-8 SPI의 굵은 땀수와 나일론 20번/3합 이상의 고강도 본딩사를 사용하여 거친 환경에서의 내구성 확보. 몰리(PALS/MOLLE) 웨빙과의 간섭을 피하기 위한 정밀한 마찌(Gusset) 설계 필수. ISO 13934-1 기준에 따른 하중 분산 설계가 적용됨.
2) IT 및 정밀기기 (IT & Precision Instruments) * 노트북/태블릿 하드쉘 케이스: EVA 폼과 원단을 라미네이팅한 후 클램쉘 백 형태로 합봉하여 충격 보호. * 드론 운반용 백팩: 내부 파티션이 클램쉘 백 덮개와 연동되어 기체 및 조종기를 안전하게 고정. * 봉제 특성: 8-10 SPI 적용. 내부 스크래치 방지를 위해 지퍼 안쪽에 별도의 라이닝(Lining) 가드 봉제 필수. Juki DSC-245와 같은 실린더베드 미싱을 이용한 입체 합봉이 주를 이룸.
3) 의료 및 구호 (Medical & Rescue) * 응급 처치 키트(IFAK): 한 손으로 지퍼를 당겨 즉시 전면 개방되는 'Rip-away' 기능과 결합된 클램쉘 백. * 앰플 및 수술 도구 케이스: 내부 탄성 밴드(Elastic Band)와 클램쉘 백 구조를 결합하여 도구의 이탈 방지. * 봉제 특성: 혈액 및 오염물질 침투 방지를 위해 심테이핑(Seam Taping) 공정이 병행되기도 함.
4) 여행 및 비즈니스 (Travel & Business) * 기내 반입용 소프트 캐리어: 의류 수납을 위한 대형 클램쉘 백 구조. 내부 X-밴드와 결합. * 가먼트 백(Garment Bag): 정장이나 셔츠의 구김을 방지하기 위해 평면으로 완전히 펼쳐지는 초광폭 클램쉘 백 설계. * 봉제 특성: 심미성을 위해 10-12 SPI의 촘촘한 땀수와 40번/3합 실을 사용하며, 외관에 파이핑(Piping) 처리를 하여 형태 유지력을 높임.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
-
지퍼 라인 파커링 (Wavy Zipper/Puckering)
- 원인: 지퍼 테이프와 몸판 원단의 이송 속도 불일치(Differential Feed 미조정) 또는 작업자가 지퍼를 과도하게 당기며 봉제할 때 발생.
- 해결: 상하송(Walking Foot)의 이송 비율을 1:1로 동기화하고, 노루발 압력을 원단 두께에 맞춰 재설정한다. 지퍼 전용 가이드(Folder)를 사용하여 일정한 텐션을 유지한다.
-
코너 구간 스티치 건너뛰기 (Skip Stitch)
- 원인: 클램쉘 백 특유의 R값(곡선) 구간에서 원단 겹수가 급격히 변하며 바늘이 휘거나, 루퍼와 바늘의 타이밍이 어긋남.
- 해결: 바늘대를 0.1~0.2mm 하향 조정하여 루프 형성을 돕거나, 바늘을 강성이 높은 DI(Diamond Point) 또는 한 단계 굵은 호수로 교체한다.
-
해리(Binding) 마감 불량 및 터짐
- 원인: 3면 지퍼 끝단과 원단이 만나는 두꺼운 교차점(Cross Seam)에서 바인더(Binder) 공급이 원활하지 않아 시접이 빠짐.
- 해결: 실린더베드 사용 시 스윙 바인더(Swing Binder)를 장착하고, 교차점 진입 전 시접 두께를 피할(Skiving) 처리하여 단차를 줄인다.
-
지퍼 슬라이더 간섭 (Slider Interference)
- 원인: 봉제 시 지퍼 이빨(Teeth)에 너무 가깝게 스티치가 형성되어 노루발이 지퍼 테이프를 압착하거나 슬라이더 이동 경로를 방해함.
- 해결: 외발 노루발(Zipper Foot)을 사용하여 지퍼 이빨로부터 최소 2.5~3mm의 이격 거리를 유지하며 봉제한다.
-
좌우 패널 대칭 불일치 (Asymmetry)
- 원인: 전면과 후면 패널 합봉 시 시작점(Notch) 정렬 실패로 인해 가방을 닫았을 때 형태가 뒤틀림.
- 해결: 원단 커팅 시 정확한 노치(Notch)를 표시하고, 합봉 전 주요 변곡점에 가고정(Tacking) 공정을 추가하여 정렬 상태를 유지한다.
¶ 품질 검사 기준 (QC Standard)
- 치수 정밀도: 클램쉘 백을 완전히 펼쳤을 때 좌우 패널의 각도와 지퍼 노출 길이가 동일해야 함 (허용 오차 ±2mm 이내).
- 지퍼 개폐 부드러움: 슬라이더를 10회 이상 왕복 시 걸림 현상이 없어야 하며, 곡선 구간에서 지퍼 이빨의 벌어짐이 없어야 함.
- 스티치 품질: 1인치당 땀수(SPI)가 전 구간 일정해야 하며, 특히 코너 구간에서 땀 길이가 길어지는 현상이 없어야 함 (ISO 4915 기준 준수).
- 마감 상태: 모든 내부 시접은 해리(Binding) 처리되어야 하며, 실밥(Loose threads) 돌출은 3mm 이하로 제한 (AQL 1.5~2.5 적용).
- 내구 테스트: 손잡이 및 어깨끈 연결 부위는 설계 하중의 200% 상태에서 24시간 정적 하중 테스트를 견뎌야 함 (ISO 13934-1 준용).
¶ 현장 전문 용어 (은어 및 약어)
| 용어 | 국가/언어 | 의미 및 맥락 |
|---|---|---|
| 마찌 (Machi) | 한국 (JP 유래) | 가방의 옆면 또는 두께를 형성하는 부위. 클램쉘 백에서는 지퍼가 부착되는 측면판을 의미. |
| 해리 (Haeri) | 한국 (JP 유래) | 테두리를 감싸는 바인딩(Binding) 공정. 내부 시접 마감의 핵심. |
| 시아게 (Siage) | 한국 (JP 유래) | 최종 검사, 실밥 제거, 형태 잡기 등 마무리 공정 전체. |
| May viền | 베트남 | 바인딩(해리) 봉제 작업. |
| Ráp túi | 베트남 | 가방의 각 부품을 합봉하는 조립 공정. |
| 贝壳位 (Bèikéwèi) | 중국 | 클램쉘 백(조개 모양) 형태의 개폐 부위 또는 해당 설계 구조. |
| 玉縁 (Tamabuchi) | 일본 | 파이핑(Piping) 처리. 클램쉘 백의 형태 유지를 위해 테두리에 심을 넣는 작업. |
| 도메 (Dome) | 한국 (JP 유래) | 바텍(Bartack) 또는 되박음질. 지퍼 끝단 보강 시 사용. |
| 다이마루 (Daimaru) | 한국 (JP 유래) | 원래 환편물을 뜻하나, 현장에서는 코너의 둥근 곡선(R값) 부위를 지칭하기도 함. |
¶ 장비 세팅 및 메인터넌스 가이드
- 장력 제어: 고강도 나일론 본딩사 사용 시 Towa 텐션게이지 기준 밑실 장력을 220-250g으로 설정. 스티치가 원단 두께의 정중앙에 위치하도록 상실 장력을 미세 조정한다. (미검증: 원단 종류에 따라 180g까지 하향 가능)
- 노루발 압력: 두꺼운 코듀라와 지퍼 합봉 시 노루발 압력을 높여 원단 밀림을 방지하되, 원단 표면에 노루발 자국(Presser foot mark)이 남지 않도록 테플론(Teflon) 코팅 노루발 사용을 권장한다.
- 바늘 선택: 원단 겹수가 4겹 이상 겹치는 구간이 많으므로 바늘 끝이 견고한 R(Round) 포인트 또는 가죽/후물용 바늘을 사용한다. Juki DNU-1541 기종에서는 DP×17 #21 번수가 가장 범용적이다.
- 이송 조정: 지퍼 부착 시 하부 톱니(Feed Dog)와 상부 노루발의 보폭을 미세하게 조정하여 지퍼 테이프가 울지 않도록(Wave 현상 방지) 세팅한다. 톱니 높이는 통상 0.8mm~1.2mm 사이로 설정한다.
- 서보 모터 설정: 곡선 구간의 정밀 제어를 위해 최대 속도를 1,800 spm으로 제한하고, 바늘 정지 위치를 'Down'으로 설정하여 코너에서 원단 회전 시 땀 이탈을 방지한다.
¶ 공정 흐름도 (Process Flowchart)
¶ 소재별 봉제 특성 및 주의사항
1) 코듀라(Cordura) 1000D + YKK #10 지퍼 * 특성: 극강의 내구성을 가지나 두께가 매우 두꺼움. ISO 13934-1 기준 고강도 원단. * 주의: 합봉 시 바늘 열 발생으로 인한 실 끊어짐 주의. 실리콘 오일 컵(Needle Cooler) 장착 권장.
2) EVA 성형 폼 + 라이크라(Lycra) 라미네이팅 * 특성: 형태가 고정되어 있어 봉제 시 유연성이 떨어짐. * 주의: 일반 평베드 미싱으로는 봉제가 불가능하므로 반드시 Juki DSC-245와 같은 실린더베드 미싱을 사용하여 입체적으로 접근해야 함.
3) TPU 코팅 방수 원단 + 방수 지퍼(AquaGuard) * 특성: 바늘 구멍을 통한 누수 위험 및 원단 표면 마찰력이 높음. * 주의: 테플론 노루발 필수. 땀수를 너무 촘촘하게(12 SPI 이상) 할 경우 원단이 절취선처럼 찢어지는 '우표 천공 효과' 발생 주의.
¶ 실전 트러블슈팅 심화 (Senior Technician's Tips)
- "지퍼 코너가 씹히는 현상": 클램쉘 백의 R값이 너무 작을 때 발생한다. 지퍼 테이프 안쪽(시접 방향)에 3~5mm 간격으로 미세한 가위집(Notch)을 내주면 곡선 대응력이 좋아진다. 단, 가위집이 봉제선을 침범하지 않도록 주의해야 한다.
- "가방을 닫았을 때 한쪽으로 쏠리는 현상": 이는 지퍼를 박을 때 한쪽은 위에서 아래로, 반대쪽은 아래에서 위로 박았기 때문에 발생하는 '이송 방향성 차이'일 확률이 높다. 반드시 중심 노치(Center Notch)에서 시작하여 양옆으로 대칭되게 봉제하거나, 지퍼 전용 지그를 사용하여 이송량을 강제 고정해야 한다.
- "실린더베드 사용 시 밑실 엉킴": 클램쉘 백의 깊은 마찌 내부를 박을 때 보빈 케이스에 먼지가 쌓이기 쉽다. 에어건으로 수시로 청소하고, 밑실 장력을 평소보다 10% 정도 강하게 가져가는 것이 루프 형성에 유리하다.
- "단차 구간 땀수 불균형": 힌지 부위의 두꺼운 웨빙 보강재를 지날 때 땀수가 짧아지는 현상은 유니슨피드 재봉기의 교차 상승량(Walking foot lift amount)을 조절하여 해결한다. 통상 4mm 이상의 단차에서는 상승량을 5mm 이상으로 설정한다.
¶ 국가별 실무 차이 및 세팅 선호도
- 한국(KR): 품질 완결성을 위해 '본봉(Lockstitch)' 공정에서 실의 끝처리를 수작업으로 매듭짓는 '라이터 시아게'를 선호한다. 장비는 Juki DNU-1541S 모델의 선호도가 압도적으로 높다.
- 베트남(VN): 생산성 극대화를 위해 자동 사절 기능이 포함된 Juki DNU-1541-7 모델을 주로 사용하며, 지퍼 부착 시 전용 폴더(Folder)를 사용하여 작업자의 숙련도 편차를 줄인다.
- 중국(CN): 대형 자동 재봉기(Pattern Tacker)를 활용하여 클램쉘 백의 전면 패널 몰리(MOLLE) 시스템을 한 번에 박아내는 공정 자동화율이 높다.
¶ 대체 기법과의 비교 분석
| 비교 항목 | 클램쉘 백 (Clamshell) | 탑 로딩 (Top-loading) | 롤 탑 (Roll-top) |
|---|---|---|---|
| 접근성 | 최상 (180도 개방) | 보통 (상단 개방) | 낮음 (말아서 고정) |
| 방수 성능 | 보통 (지퍼 노출 많음) | 좋음 (덮개 구조) | 최상 (심리스 구조 가능) |
| 봉제 난이도 | 높음 (3면 지퍼 합봉) | 보통 (원통형 합봉) | 낮음 (단순 구조) |
| 구조적 강도 | 지퍼 내구성에 의존 | 원단 인장력에 의존 | 매우 높음 |
| 주요 용도 | IT 기기, 전술용, 여행용 | 등산용, 데일리 백팩 | 자전거용, 완전 방수백 |
¶ 관련 항목
- 거싯 (Gusset): 가방의 폭을 결정하는 부품으로 클램쉘 백 구조에서 지퍼와 결합되는 핵심 부위.
- 상하송 재봉기 (Walking Foot Machine): 지퍼, 원단, 보강재 등 다층 구조를 밀림 없이 봉제하기 위한 필수 장비.
- YKK 지퍼 (YKK Zipper): 클램쉘 백의 내구성을 결정짓는 핵심 부자재로 주로 #8, #10 사이즈가 사용됨.
- 파이핑 (Piping): 가방의 테두리에 심을 넣어 클램쉘 백 형태가 무너지지 않게 보강하는 공정.
- 바텍 (Bartack): 지퍼의 시작과 끝, 스트랩 연결 부위의 강도를 높이기 위한 보강 박음질. (ISO 4916 3.06.01 준용)
- 스카이빙 (Skiving): 두꺼운 원단이나 가죽의 끝단을 깎아내어 합봉 부위의 두께를 줄이는 공정. 클램쉘 백 힌지 부위 마감에 필수적임.
- 라인 밸런싱 (Line Balancing): 클램쉘 백의 복잡한 공정을 효율적으로 분배하여 생산성을 높이는 공정 관리 기법.
