클러치 (Clutch / ví cầm tay / クラッチバッグ / 手拿包)
¶ 개요
클러치(Clutch)는 별도의 손잡이나 어깨끈 없이 손에 쥐거나 겨드랑이에 끼워 휴대하는 소형 가방을 총칭한다. 산업용 봉제 관점에서는 제품의 형태 유지(Shape Retention)를 위한 고강도 보강재 삽입과 정밀한 본봉(Lockstitch) 공정이 핵심이다. 주로 가죽, 합성 피혁(PU/PVC), 고밀도 캔버스 등이 주원료로 사용되며, 외관의 완성도를 결정짓는 헤리(Edge Folding) 처리와 기리메(Edge Paint) 마감 기술이 품질의 척도가 된다.
물리적 메커니즘 및 산업적 중요성 클러치는 핸들이나 스트랩이라는 하중 분산 장치가 없기 때문에, 사용자가 손으로 쥐었을 때 발생하는 외부 압력에 직접적으로 노출된다. 따라서 내부 보강재와 원단 사이의 '박리 강도'와 '복원력'이 제품의 수명을 결정짓는 물리적 핵심 요소다. 봉제 현장에서는 이를 위해 단순 합봉을 넘어선 '구조적 빌드업' 과정을 거친다.
대체 기법인 '무봉제 접착(Bonding)' 방식과 비교했을 때, 봉제형 클러치는 물리적 인장 강도가 월등히 높으며, 특히 모서리(Corner) 부위의 내구성이 뛰어나다. 무봉제 방식은 미니멀한 외관을 제공하지만, 고온 다습한 환경에서 접착층이 분리되는 '데라미네이션(Delamination)' 현상에 취약하다. 반면, 본봉(Lockstitch) 기반의 클러치는 실의 물리적 결합력을 통해 형태를 고정하므로, 고급 브랜드의 하이엔드 라인업에서는 여전히 전통적인 봉제 방식과 보강재 삽입 공정을 고수한다. 산업 현장에서 클러치 제조는 가방 제조 기술의 '기초이자 정점'으로 평가받는데, 이는 작은 면적 안에 피할(Skiving), 접착, 정밀 봉제, 단면 마감 등 모든 핵심 기술이 집약되어 있기 때문이다.
¶ 정의 및 구조적 특징

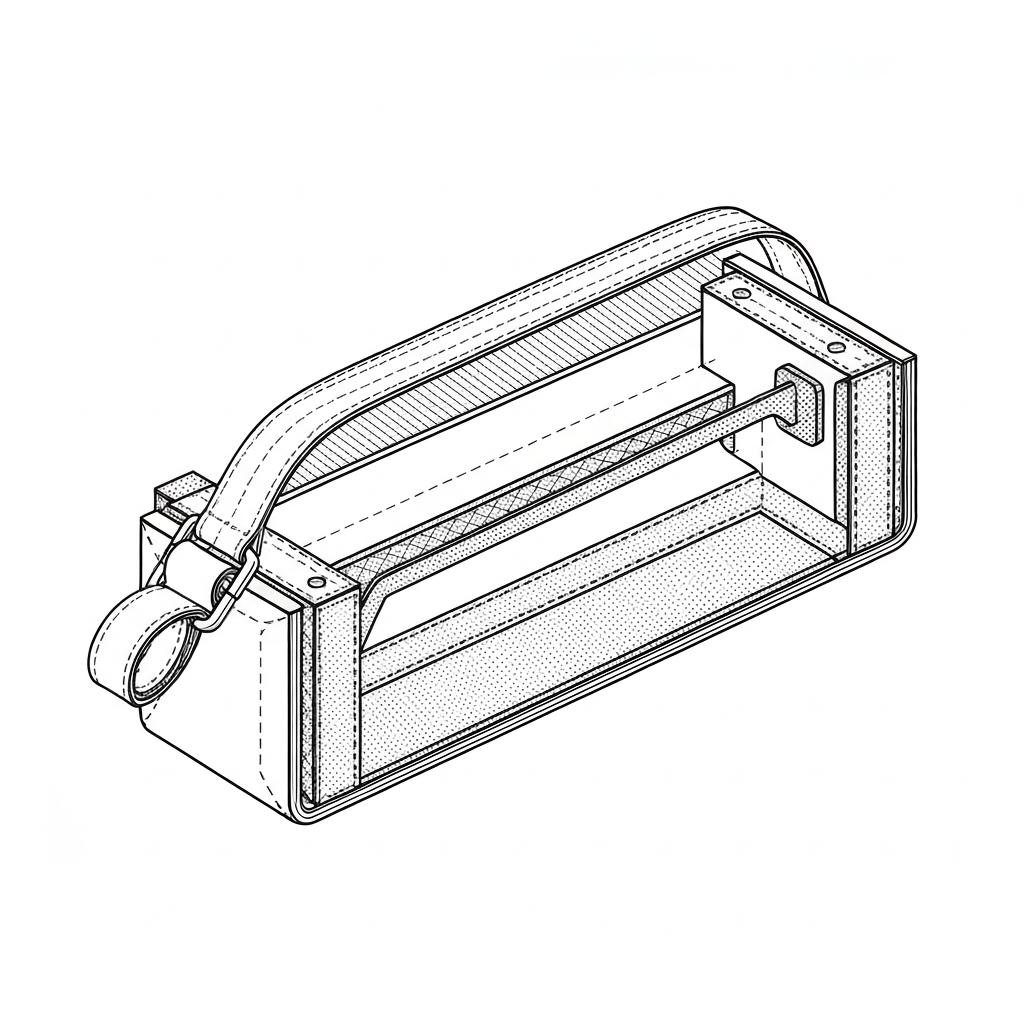

클러치는 구조적으로 전면판(Front Panel), 후면판(Back Panel), 그리고 측면 마감재(Gusset)로 구성되거나, 한 장의 원단을 접어 만드는 폴드오버(Fold-over) 방식으로 제작된다.
물리적·기계적 작동 원리 봉제 시 바늘이 보강재와 가죽을 관통할 때 발생하는 마찰 저항은 일반 의류의 5~10배에 달한다. 이때 바늘과 실의 상호작용이 중요한데, 바늘이 원단을 관통할 후 상승할 때 형성되는 '실 고리(Loop)'의 크기가 일정해야 가마(Hook)가 정확히 낚아챌 수 있다. 클러치 제조에 사용되는 상하송(Walking Foot) 재봉기는 톱니와 노루발이 동시에 원단을 이송함으로써, 두꺼운 보강재 삽입 구간에서도 층간 밀림(Layer Slippage) 없이 정교한 땀수를 유지한다.
유사 기법과의 차이점 일반적인 파우치(Pouch)가 유연한 소재를 사용하여 내부 수납에 집중한다면, 클러치는 '독립적 직립성(Self-standing)' 또는 '형태 고정성'을 지향한다. 이를 위해 클러치는 제작 과정에서 '부분 피할(Partial Skiving)' 기술을 사용한다. 봉제선이 지나가는 자리는 0.5mm~0.8mm로 얇게 깎아내어 봉제 부하를 줄이고, 몸판 중심부는 1.2mm 이상의 두께를 유지하여 볼륨감을 살리는 방식이다.
역사적 배경 및 국가별 현장 인식 클러치는 1920년대 '포셰트(Pochette)'라는 이름으로 사교계에서 유행하기 시작했으며, 산업화 이후 금속 프레임(Frame) 가공 기술과 결합하며 대량 생산 체계를 갖추었다. - 한국 공장: '디테일과 마감'에 집중한다. 특히 기리메(Edge Paint)를 3~5회 덧칠하여 유리알 같은 단면을 만드는 공정을 중시하며, 숙련공 중심의 소량 고품질 생산 체계가 강점이다. - 베트남 공장: 글로벌 브랜드의 대량 생산 기지로서 '공정 표준화'가 잘 되어 있다. 폴드오버(Fold-over) 방식의 효율적 라인 구성을 선호하며, 자동 재봉기(Pattern Tacker)를 활용한 정형화된 품질 확보에 능하다. - 중국 공장: 광저우(Guangzhou) 등지의 거대 부자재 시장을 바탕으로 '소재의 다양성'과 '속도'에 강점이 있다. 최신 자동화 설비 도입이 빠르며, 복잡한 금속 장식(Hardware)이 결합된 클러치 생산에 특화되어 있다.
¶ 기술 사양표
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 | ISO 4915 Class 301 (본봉 / Lockstitch) | 가장 일반적인 결합 방식 |
| 심 분류 (Seam) | ISO 4916 1.01.01 (Plain Seam), 6.03.01 (Lapped Seam) | 합봉 및 구사리(Gusset) 연결용 |
| 주요 재봉기 | 상하송(Walking Foot), 실린더 베드(Cylinder Bed) | Juki DNU-1541, DSC-245, Brother LS2-B837 |
| 바늘 시스템 | DP×17 (가죽/중량물용), DB×1 (직물용) | 원단 두께에 따라 14호~22호 선택 (Schmetz/Organ) |
| 바늘 포인트 | S(Cross), LR(Reverse Twist), R(Round) | 가죽 사선 스티치 구현 시 LR 포인트 선호 |
| 땀수 (SPI) | 8 - 12 SPI (Stitches Per Inch) | 가죽은 8-10, 직물은 10-12 권장 |
| 봉사(Thread) | 바늘실: 코아사 20수 3합 / 밑실: 30수 3합 | 가죽 클러치 기준 (나일론 본딩사/비닐론사 선호) |
| 장력 수치 (Towa) | 바늘실: 1.8 - 2.8 N / 밑실: 0.25 - 0.35 N | 가죽 및 보강재 두께에 따른 미세 조정 필요 |
| 최대 봉제 속도 | 1,800 - 2,200 spm | 정밀 공정 및 열 발생 방지를 위해 저속 세팅 권장 |
| 노루발 유형 | 테플론 노루발, 지퍼 전용 노루발, 파이핑 노루발 | 원단 손상 방지 및 특수 공정용 |
| 적합 원단 | 천연 가죽, 합성 피혁, 10oz 이상 캔버스, 자카드 | 보강재와의 접착성(Bonding Strength) 고려 필수 |
| 피할 두께(Skiving) | 에지(Edge): 0.5mm / 합봉부: 0.8mm | 소재 본래 두께가 1.5mm일 경우 기준 |
¶ 주요 적용 분야
의류 및 패션 잡화 - 이브닝 클러치: 실크, 새틴 소재에 하드 보강재(Hard Board)를 전면 접착하여 제작. SPI 12 이상의 촘촘한 봉제로 고급스러움 강조. - 엔벨로프(Envelope) 백: 편지봉투 형태의 클러치로, 덮개(Flap) 부분의 'V'자 곡선 봉제 정밀도가 핵심. - 의류 내부 포켓: 고급 코트나 자켓의 안감에 부착되는 '클러치형 시크릿 포켓'. 별도의 보강재 없이 안감 원단과 심지만으로 형태를 잡음.
IT 액세서리 및 산업용 - 태블릿 PC 슬리브: 충격 흡수를 위해 3~5mm 두께의 고밀도 네오프렌(Neoprene) 또는 EVA 폼을 삽입. 이 경우 바늘 열 발생이 심하므로 실리콘 오일 장치가 필수적임. - 노트북 파우치: 대형 사이즈로 인해 뒤집기 공정 시 원단 꺾임(Crease)이 발생하기 쉬움. 이를 방지하기 위해 '반-뒤집기(Semi-turned)' 공법 사용. - 자동차 매뉴얼 케이스: 내열성이 강한 PVC 소재 사용. 여름철 차량 내부 고온을 견디기 위해 내열성 나일론사(Heat-resistant Thread) 사용.
업종별 공정 차이 - 스포츠웨어 브랜드: 주로 초음파 웰딩(Ultrasonic Welding)과 본봉을 병행하여 방수 기능을 강화함. SPI 10-12 세팅. - 럭셔리 가죽 브랜드: 100% 천연 가죽과 린넨사(Linen Thread) 또는 고강도 본딩사를 사용. 새들 스티치(Saddle Stitch) 느낌을 내기 위해 경사 바늘(Diagonal Point Needle) 사용. - 아웃도어: 500D 이상의 코듀라(Cordura) 원단 사용. 내구성을 위해 바택(Bar-tack) 공정을 스트랩 연결부에 추가.
¶ 소재 및 보강재 공학 (Material & Reinforcement)
클러치의 품질은 겉감보다 '보강재(Interlining)'의 조합에서 결정된다. - 텍스온(Texon): 종이 기반의 고밀도 보강재로, 클러치의 바닥면이나 각을 잡아야 하는 부위에 사용된다. 0.4mm~1.5mm 두께가 주로 쓰인다. - LB(Leather Board): 가죽 재생 보강재로, 천연 가죽과 유사한 탄성을 제공하여 고급 클러치의 몸판 보강에 필수적이다. - 살파(Salpa): 이탈리아산 고급 재생 가죽 보강재로, 피할(Skiving)이 용이하고 봉제 시 바늘 저항이 적어 하이엔드 공정에서 선호된다. - S/L (Synthetic Leather) 보강: 부직포 타입의 보강재로, 부드러운 형태의 클러치(Slouchy Clutch)에 사용되어 자연스러운 주름을 형성한다. - 접착제(Adhesive): 수성 본드(White Glue)와 유성 본드(CR 본드)를 구분하여 사용한다. 헤리 공정에는 즉각적인 접착력이 강한 유성 본드를, 넓은 면적의 보강재 부착에는 수성 본드를 사용하여 원단 변색을 방지한다.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
-
우쭈리 (Puckering / 원단 우글거림) - 원인: 상하 원단 이송 불균형 또는 실 장력 과다. - 해결: 상하송(Walking Foot)의 보조 노루발 압력을 조절하고, 밑실 장력을 낮추어 원단이 수축되지 않도록 세팅한다. 현장 노하우: 얇은 원단일수록 톱니 높이를 0.6mm 이하로 낮추고 테플론 노루발을 사용한다.
-
메또비 (Skipped Stitch / 땀뜀) - 원인: 두꺼운 보강재 통과 시 바늘 휨 현상 또는 가마(Hook) 타이밍 불일치. - 해결: 바늘을 강성이 높은 DP×17 규격으로 교체하고, 가마와 바늘 사이의 간극을 0.05mm~0.1mm로 재설정한다. 현장 노하우: 바늘대를 0.2mm 정도 미세하게 내려 가마가 실 고리를 잡는 시간을 확보한다.
-
단차 (Edge Misalignment / 끝단 어긋남) - 원인: 합봉 시 원단 밀림 또는 조기(Guide) 미사용. - 해결: 일정한 시접 유지를 위해 마그네틱 조기 또는 고정식 가이드를 사용하고, 노루발 압력을 최적화한다.
-
지퍼 울음 (Zipper Waviness) - 원인: 지퍼 테이프를 과하게 당기며 봉제하거나 노루발 압력이 너무 높음. - 해결: 지퍼 전용 노루발을 사용하고, 지퍼 테이프에 텐션을 주지 않은 상태에서 자연스럽게 피드(Feed)되도록 조정한다.
-
바늘 자국 (Needle Marks / Feed Marks) - 원인: 톱니(Feed Dog)가 너무 날카롭거나 노루발 압력이 과도하여 원단 표면 손상. - 해결: 톱니의 높이를 낮추고, 고무 코팅 톱니 또는 테플론 노루발을 사용하여 압력을 분산시킨다.
-
실 끊김 (Thread Breakage) - 원인: 고속 봉제 시 바늘 열 발생으로 인한 실 녹음 또는 가마의 흠집. - 해결: 바늘 냉각 장치(Needle Cooler)를 설치하거나 실에 실리콘 오일을 도포하여 마찰열을 줄인다. 현장 노하우: 가마 끝단(Point)을 고운 사포(2000번 이상)로 연마하여 실 걸림을 제거한다.
¶ 품질 검사 기준 (QC Standards)
- 외관 대칭성: 제품을 반으로 접었을 때 좌우 대칭 및 상하 정렬 상태가 완벽해야 함 (허용 오차 1mm 이내).
- 스티치 일관성: 곡선 구간 및 보강재 겹침 구간에서 땀수(SPI)가 일정하게 유지되는지 확인.
- 헤리/기리메 마감: 접어박기(Folding) 폭이 일정(보통 5mm)해야 하며, 단면 칠(Edge Paint)이 번지거나 끊기지 않아야 함. 기리메는 건조 후 손톱으로 눌렀을 때 자국이 남지 않아야 함.
- 내구성 테스트: 지퍼 개폐 50회 이상 반복 시 걸림 현상 유무 및 스트랩 연결 부위의 인장 강도 확인.
- 청결도: 내부 안감의 본드 자국(I-mull) 및 실밥 제거 상태 확인. 은펜(Silver Pen) 자국은 전용 지우개로 완벽히 제거되었는지 확인.
- 냄새 검사: 접착제(본드)의 휘발성 냄새가 완전히 제거되었는지 확인 (충분한 건조 공정 거침).
¶ 공장 실무 은어 및 다국어 용어
| 언어 | 용어 | 로마자/원어 | 비고 |
|---|---|---|---|
| 한국어 (KR) | 시아게 | Shi-a-ge | 최종 마무리, 검사 및 포장 (일본어 유래) |
| 한국어 (KR) | 헤리 | He-ri | 원단 가장자리를 접어서 봉제하는 기법 |
| 한국어 (KR) | 피할 | Pi-hal | 가죽 두께를 깎아내는 공정 (Skiving) |
| 한국어 (KR) | 도메 | Do-me | 봉제 시작과 끝의 되박음질 (Backstitch) |
| 한국어 (KR) | 구사리 | Gu-sa-ri | 가방의 옆면/측면 마감재 (Gusset) |
| 일본어 (JP) | 縁折り | Heriori | 가장자리 접기 (헤리의 어원) |
| 일본어 (JP) | 漉き | Suki | 가죽 피할 작업 |
| 베트남어 (VN) | ví cầm tay | Vi cam tay | 클러치 / 손가방 |
| 베트남어 (VN) | gấp mép | Gap mep | 헤리 작업 (Edge Folding) |
| 베트남어 (VN) | lạng da | Lang da | 가죽 피할 (Skiving) |
| 중국어 (CN) | 手拿包 | Shǒunábāo | 클러치백 |
| 중국어 (CN) | 折边 | Zhébiān | 헤리 / 테두리 접기 |
| 중국어 (CN) | 铲皮 | Chǎnpí | 피할 / 스카이빙 |
¶ 장비 세팅 및 정밀 조정 가이드
- 장력 최적화: 가죽 클러치 봉제 시 바늘실 장력을 강하게 설정하여 결합점(Locking Point)이 원단 두께의 정중앙에 위치하도록 조정한다. Towa 장력계 기준 밑실 0.3N 세팅 시 바늘실은 원단 저항에 따라 2.0~2.5N 사이에서 결정한다.
- 이송 시스템: 원단이 두꺼워질수록 톱니(Feed Dog)의 높이를 표준(0.8mm)보다 약간 높게(1.0~1.2mm) 설정하여 이송력을 확보한다. 단, 부드러운 나파(Nappa) 가죽의 경우 톱니 자국이 남을 수 있으므로 고무 톱니를 사용한다.
- 바늘 포인트 선택: 가죽 사용 시 'LR' 포인트(사선 절삭형) 바늘을 사용하여 바늘 구멍이 일정한 사선 방향을 유지하도록 하여 심미성을 높인다. 캔버스 소재는 'R' 포인트(라운드형)를 사용하여 원단 조직의 손상을 방지한다.
- 뒤집기 공정: 뒤집기형 클러치의 경우, 뒤집기 전 모서리 시접을 최대한 짧게 치고(Trimming), 필요 시 열풍기(Heat Gun)를 사용하여 원단을 유연하게 만든 후 뒤집어야 보강재 꺾임(Crease)을 방지할 수 있다. 이때 온도는 50~60도를 넘지 않도록 주의한다.
- 본딩 공정: 보강재 부착 시 본드는 가장자리 3~5mm 안쪽까지만 도포하여 봉제 시 바늘에 본드가 묻어 실 끊김이 발생하는 것을 방지한다. 본드가 바늘에 묻었을 경우 즉시 알코올로 닦아내야 한다.
¶ 공정 흐름도 (Process Flowchart)
¶ 유지보수 및 안전 관리
- 가마(Hook) 주유: 고중량물 봉제가 잦은 클러치 공정에서는 가마의 마찰열이 높으므로 4시간마다 자동 주유 시스템 점검 및 수동 주유를 병행한다.
- 바늘 교체 주기: 가죽 봉제 시 바늘 끝의 마모가 빠르므로, 매 8시간 작업 후 또는 제품 50개 생산 후 바늘을 교체하여 땀뜀을 방지한다.
- 안전 장치: 상하송 재봉기는 힘이 강력하므로 반드시 손가락 보호대(Finger Guard)를 설치하고, 두꺼운 구간 봉제 시 급발진에 주의한다.
¶ 관련 항목
- 파이핑 (Piping): 가방 테두리에 심을 넣어 형태를 잡고 내구성을 높이는 보강 기법. 클러치에서는 주로 '민파이핑'을 사용하여 깔끔한 라인을 강조함.
- 상하송 (Walking Foot): 위아래 노루발이 동시에 움직여 두꺼운 원단이나 미끄러운 소재의 밀림을 방지하는 재봉 방식. Juki LU-1508N 모델이 업계 표준임.
- 가마구치 (Frame): 클러치 입구에 사용하는 금속 프레임 부자재 및 관련 공정. 프레임 삽입 시 전용 집게와 접착제를 병행 사용함.
- 스카이빙 (Skiving): 봉제 부위의 두께를 줄이기 위해 원단 가장자리를 깎아내는 필수 전공정. 이탈리아 Fav AV2 모델 등이 정밀 피할에 널리 사용됨.
- 기리메 (Edge Paint): 가죽 단면을 매끄럽게 마감하는 액체 도료 공정. 베이스 코트(Base Coat) 후 컬러 코트를 덧칠하는 방식이 정석임.
- 바인딩 (Binding): 시접을 별도의 테이프로 감싸 마감하는 방식. 내부 안감 마감 시 주로 사용됨.
