¶ 개요

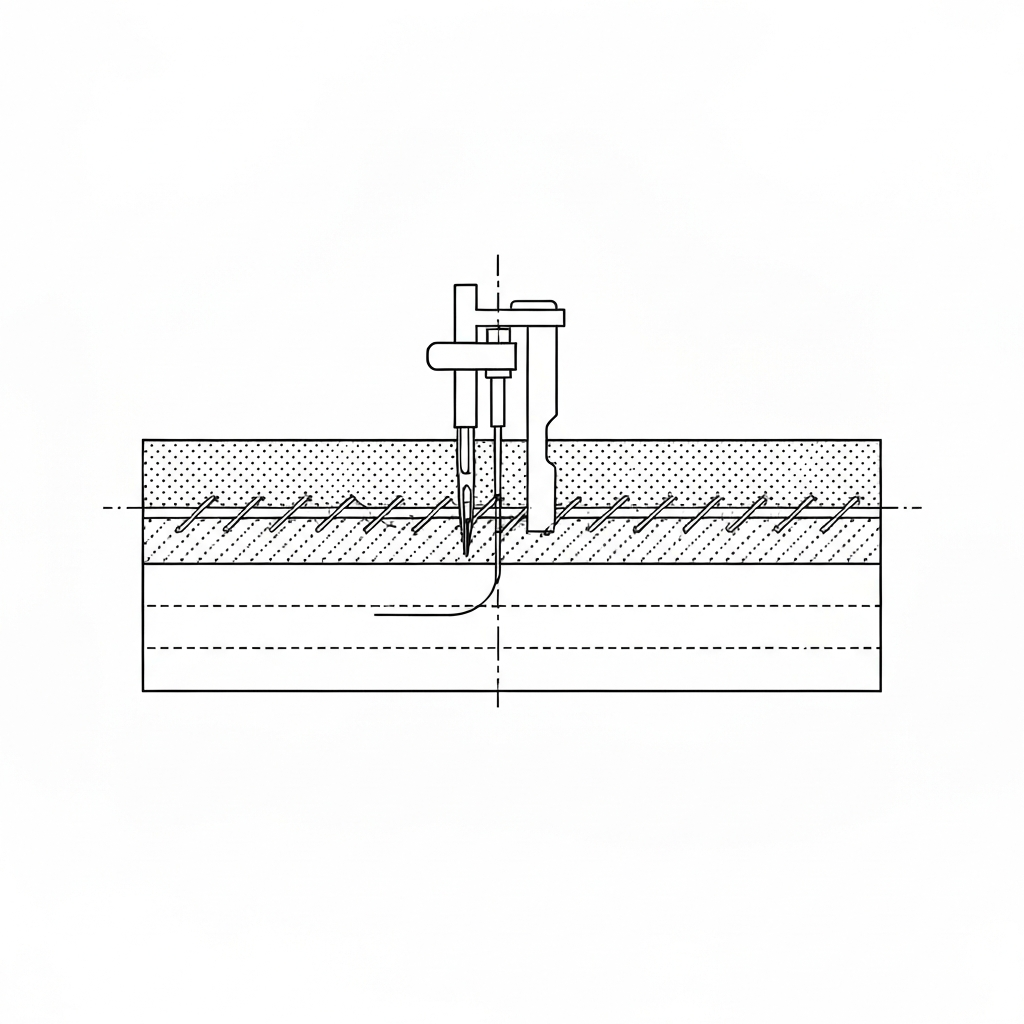

종합송(Compound Feed)은 산업용 재봉기의 이송 메커니즘 중 가장 강력하고 정밀한 방식 중 하나로, 바늘(Needle), 하부 톱니(Bottom Feed), 그리고 상부 노루발(Walking Foot)이 완전히 동기화되어 원단을 동시에 밀어주는 기술이다. 일반적인 본봉 재봉기가 하부 톱니에만 의존하는 것과 달리, 종합송은 바늘이 원단에 꽂힌 상태에서 톱니 및 노루발과 함께 이동하므로 원단 사이의 미끄러짐(Ply Shift)을 물리적으로 방지한다. 주로 가죽, 텐트, 자동차 시트 등 극후물(Heavy-duty) 및 고부하 공정에 필수적으로 사용된다.
물리적 메커니즘 측면에서 종합송은 '3중 이송(Triple Feed)' 시스템을 통해 원단의 상·중·하층에 동일한 이송력을 전달한다. 일반 본봉(Drop Feed) 방식은 톱니가 원단 하단만 밀어내기 때문에, 상단 원단이 노루발의 마찰 저항으로 인해 뒤로 밀리는 '피드랙(Feed Rack)' 현상이 발생하기 쉽다. 반면 종합송은 바늘 자체가 이송 가이드 역할을 수행하며 상부 노루발이 원단을 움켜쥐고 이동하므로, 수 mm 두께의 하드 가죽이나 미끄러운 기능성 코팅 원단에서도 0.1mm 단위의 정밀한 땀수 제어가 가능하다.
산업 현장에서 종합송의 선택 기준은 단순히 '두꺼운 원단'에 국한되지 않는다. 봉제물의 '단차 극복 능력'과 '스티치의 직진성'이 품질의 핵심인 고급 가방 및 자동차 내장재 라인에서는 필수 장비로 분류된다. 특히 자동화 라인으로 넘어가는 단계에서 이송 오차를 최소화해야 하는 공정일수록 일반 상하송보다 종합송을 우선적으로 배치한다.
¶ 정의 및 메커니즘
종합송은 '유니슨 피드(Unison Feed)'라고도 불리며, 다음과 같은 세 가지 이송 요소의 결합으로 정의된다.
- 바늘 이송 (Needle Feed): 바늘이 원단을 관통한 상태에서 이송 방향으로 함께 이동하여 상하 원단의 어긋남을 방지한다. 바늘대는 상하 운동뿐만 아니라 전후 운동을 동시에 수행한다.
- 하부 톱니 이송 (Bottom Feed): 침판 아래의 톱니가 원단 하부를 밀어준다. 톱니의 궤적은 타원형을 그리며 바늘의 전후 이동과 동기화된다.
- 상부 노루발 이송 (Top Feed / Walking Foot): 내부 노루발(Vibrating Foot)이 원단을 위에서 누른 채 톱니와 동기화되어 이동한다. 외부 노루발(Presser Foot)은 이송 시 들려 올라가 저항을 없앤다.
이 메커니즘은 ISO 4915 기준 Class 301 (본봉) 스티치를 형성하며, 두꺼운 단차 구간에서도 일정한 땀수를 유지하는 것이 핵심이다.
기계적 작동 원리 및 상호작용: 종합송의 핵심은 '타이밍(Timing)'에 있다. 바늘이 하사점(Bottom Dead Center)에 도달하기 전 원단을 관통하면, 그 순간부터 하부 톱니와 내부 노루발이 동시에 후진을 시작한다. 이때 외부 노루발은 위로 들려 원단의 이동을 방해하지 않는다. 실과 바늘의 상호작용 측면에서는, 바늘이 원단에 꽂힌 채 이동하기 때문에 실의 장력이 급격히 변하는 것을 억제하며, 이는 곧 균일한 결절(Knot) 형성으로 이어진다.
역사적 배경 및 현장 인식: 종합송 메커니즘은 19세기 후반 Singer 111W 시리즈 등 초기 산업용 모델에서 기원을 찾을 수 있으며, 이후 Juki, Pfaff, Durkopp Adler 등에 의해 정교화되었다. - 한국 공장: '종합송'으로 통칭하며, 주로 샘플실이나 고급 라인에서 "땀이 정확하게 나와야 하는 작업"에 투입된다. 과거 '유니종합송'이라는 명칭이 혼용되었으나 현재는 종합송으로 용어가 정립되었다. - 베트남/중국 공장: 베트남에서는 'Cào bơi'(긁으며 헤엄치다)라고 부르며, 중국에서는 '综合送料'로 표기한다. 대량 생산 라인에서 생산성을 높이기 위해 고속 회전보다는 강력한 토크 세팅을 선호한다. 특히 베트남 현장에서는 노루발의 압력을 강하게 세팅하여 원단 밀림을 극단적으로 억제하는 경향이 있다.
¶ 기술 사양표
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 | ISO 4915 Class 301 (본봉) | 셔틀 훅(Shuttle Hook) 방식 |
| 이송 방식 | Triple Feed (Needle + Bottom + Walking Foot) | 유니슨 피드 방식 |
| 주요 제조사 및 모델 | Juki LU-1508N, LU-2810 / Brother DB2-B797 / Seiko STH-8BLD-3 | 글로벌 표준 모델 |
| 유럽형 주요 모델 | Pfaff 1245, Durkopp Adler 669, 867 | 프리미엄 라인업 |
| 바늘 시스템 | DP×17 (135×17), 190, 134-35 | 후물용 고강도 바늘 |
| 바늘 굵기 | Nm 110 (18호) ~ Nm 200 (25호) | 원단 두께에 따라 선택 |
| 땀길이 (SPI) | 2.5mm ~ 9.0mm (약 3 ~ 10 SPI) | 모델에 따라 최대 12mm 가능 |
| 사용 실 범위 | 바늘실/밑실: 20번(8호) ~ 0번(5호) | 고강도 나일론/폴리에스터 실 |
| 최대 봉제 속도 | 2,000 ~ 3,000 spm | 메커니즘 부하로 인해 일반 본봉보다 저속 |
| 노루발 상승량 | 수동 9mm, 무릎 올림 16mm | 극후물 투입 가능 높이 |
| 가마(Hook) 유형 | 수평 대형 가마 (Large Capacity Hook) | 밑실 용량 1.6~2배 증대 |
| 장력 기준 (Towa) | 바늘실: 180~280g / 밑실: 40~60g | 8번 나일론 실 기준 표준 세팅 |
¶ 주요 적용 분야
종합송은 그 강력한 이송력 덕분에 산업 전반의 고난도 공정에 투입된다.
- 자동차 산업:
- 가죽 시트 커버링: 천연 가죽 및 인조 가죽(PVC/PU)의 합봉. 특히 에어백 전개 부위의 정밀한 강도 유지를 위한 봉제에 사용.
- 핸들 커버: 두꺼운 가죽을 곡선으로 봉제할 때 땀 간격의 일정함이 필수적임.
- 카매트 테두리 마감: 두꺼운 카페트 소재와 바이어스 테이프를 동시에 봉제.
- 가구 및 업홀스터리:
- 소파 가죽 외피 합봉: 대면적의 가죽을 이어 붙일 때 상하판 어긋남 방지.
- 매트리스 측면 보강: 헤비듀티용 테이핑 작업.
- 가방 및 잡화:
- 백팩 어깨끈(Strap) 연결부: 멜빵의 보강 박음(Box-X Stitch) 시 여러 겹의 웨빙(Webbing)과 본체를 관통.
- 핸드백 본체 합봉: 파이핑(Piping)이 삽입된 가죽 합봉 공정.
- 지갑 테두리 엣지 스티치: 1.0~1.5mm 간격의 초정밀 장식 스티치.
- 산업용 자재:
- 군용 텐트 및 선박용 커버: 고강도 캔버스 및 방수포 봉제.
- 낙하산 하네스: 생명과 직결된 고강도 나일론 웨빙 봉제 (보통 0번~5번 실 사용).
- 의류:
- 무스탕 및 가죽 자켓: 두꺼운 시어링(Shearing) 소재의 솔기(Seam) 처리.
- 헤비다운 파카: 지퍼 테이프 보강 및 포켓 입구의 단차 구간 봉제.
업종별 SPI 및 실 설정 가이드: - 스포츠웨어/아웃도어: 6~8 SPI, 코아사 20~30번 사용. - 클래식 가죽 가방: 3~4 SPI, 나일론 8~12번 실 사용으로 스티치 볼륨감 강조. - 자동차 시트: 4~5 SPI, 고내구력 폴리에스터 8번 실 사용.
¶ 주요 결함 및 실전 트러블슈팅
- 땀뜀 (Skipped Stitches)
- 현장 진단: 두꺼운 가죽 봉제 시 바늘이 휘면서 가마 끝(Hook Point)이 실 고리를 놓치는 현상.
- 해결: 바늘과 북집 간극을 0.05~0.1mm로 재조정하고, 바늘을 DP×17 정품으로 교체. 바늘대 높이가 표준(보통 바늘 눈 상단에서 1.5~2.0mm 위)인지 확인.
- 원단 밀림 및 땀길이 불일치 (Ply Shift / Uneven Stitch)
- 현장 진단: 직선 구간은 괜찮으나 단차 구간 진입 시 땀이 좁아지는 현상.
- 해결: 이송 캠(Feed Cam)의 위상을 점검하고, 상하 이송량이 1:1이 되도록 편심 캠 조정. 노루발 압력 스프링의 장력을 원단 두께에 맞춰 재설정. DL 장치(교차 상승량 조절)를 확인하여 상하 노루발의 보폭을 키울 것.
- 실 끊어짐 및 실 녹음 (Thread Breakage)
- 현장 진단: 고속 봉제 시 바늘 마찰열로 인해 합성사가 녹거나 끊어짐.
- 해결: 바늘 냉각 장치(Needle Cooler) 설치, 실리콘 오일 공급, 또는 바늘 굵기 상향 조정. 가마 표면의 흠집(Burr)을 고운 사포(1000번 이상)로 제거.
- 바늘 부러짐 (Needle Breakage)
- 현장 진단: 후진 봉제 시 또는 급격한 곡선 회전 시 바늘이 침판에 충돌.
- 해결: 바늘이 침판 구멍 중앙에 위치하는지 확인하고, 이송 타이밍이 너무 빠르지 않은지 점검. 바늘 가드(Needle Guard)의 위치를 조정하여 바늘이 가마 쪽으로 휘는 것을 방지.
- 밑실 엉킴 (Bird's Nest)
- 현장 진단: 봉제 시작 시 원단 하단에 실 뭉치가 형성됨.
- 해결: 시작 땀에서 바늘실 끝을 손으로 잡아주거나, 자동 사절기의 경우 와이퍼(Wiper)와 실 잡기 장치(Thread Tension Release)의 작동 타이밍을 점검.
- 원단 손상 (Material Damage)
- 현장 진단: 톱니 자국이 원단 하단에 선명하게 남거나 가죽 표면이 긁힘.
- 해결: 톱니를 고운 눈(Fine teeth)으로 교체하거나 우레탄 코팅 톱니 사용. 노루발 압력을 최소화하되 이송이 가능한 임계점까지 완화.
¶ 품질 검사 및 관리 기준
종합송 공정의 품질은 제품의 내구성과 직결되므로 엄격한 수치 기준이 적용된다.
- 상하층 일치성: 봉제 완료 후 상단 원단과 하단 원단의 끝단 차이가 1.0mm 이내여야 함. (AQL 2.5 기준)
- 땀수 일정성: 직선 10cm 구간 내 땀수 오차가 ±0.5땀 이내여야 함. 루페(Loupe)를 사용하여 땀의 형태가 일정한지 검사.
- 장력 균형 (Tension Balance):
- Towa 장력계 기준: 바늘실 150~250g, 밑실 30~50g (원단 및 실 번수에 따라 조정).
- 가죽 봉제 시 결절(Knot)이 원단 두께의 50~60% 지점에 위치해야 하며, 실이 원단 표면으로 들뜨지 않아야 함.
- 단차 극복력: 원단이 2겹에서 4겹으로 급격히 두꺼워지는 구간(예: 가방 모서리)에서 땀길이 변화가 15% 이내여야 함.
- 인장 시험: 주요 보강 부위(어깨끈 등)는 인장시험기를 통해 설계된 파단 강도(예: 50kgf 이상)를 만족하는지 확인.
- 검사 도구: 정밀 스틸 자(Steel Ruler), Towa 장력 측정기, 스티치 카운터, 두께 측정기(Thickness Gauge).
¶ 국가별 현장 용어 및 은어
| 언어 | 용어 | 로마자 표기 | 비고 |
|---|---|---|---|
| 한국어 (KR) | 종합송 | Jong-hap-song | 표준 기술 용어 |
| 한국어 (KR) | 유니종합송 | Unison-jong-hap-song | Unison Feed의 현장식 표현 (현재는 종합송으로 통일) |
| 베트남어 (VN) | Cào bơi | Cao boi | '긁으며 헤엄치다'는 뜻으로 종합송의 움직임을 묘사 |
| 일본어 (JP) | 総合送り | Sogo-okuri | 종합송의 어원 |
| 일본어 (JP) | ユニゾン | Yunizon | Unison Feed의 일본식 발음 |
| 중국어 (CN) | 综合送料 | Zōnghé sòngliào | 종합송의 표준 기술 용어 |
| 영어 (EN) | Triple Feed | Triple Feed | 바늘, 톱니, 노루발 3중 이송을 강조 |
¶ 장비 세팅 및 유지보수 가이드
- 바늘 포인트 선택: 가죽 종류에 따라 S(Cross point), LL(Twist point), LR(Reverse twist) 포인트를 선택하여 스티치 모양을 결정함.
- 노루발 교차 상승량(Alternating Movement): 두 노루발이 번갈아 올라가는 높이를 원단 두께보다 1~2mm 높게 설정하여 단차 구간에서의 저항을 최소화함.
- 안전 클러치(Safety Clutch) 리셋: 실 엉킴 등으로 기계에 과부하가 걸려 클러치가 빠진 경우, 버튼을 누른 상태에서 풀리(Pulley)를 돌려 복구함.
- 급유 관리: 종합송은 가동 부위가 많으므로 매일 작업 전 주요 급유 포인트(오일 심지 및 기어부)에 급유 상태를 확인해야 함. ISO VG 7 또는 10 등급의 화이트 오일 사용 권장.
- 톱니 높이: 표준 세팅은 톱니가 침판 위로 0.8mm~1.2mm 돌출되도록 설정함.
- 가마 타이밍: 바늘이 최하점에서 2.0~2.5mm 상승했을 때 가마 끝(Hook Point)이 바늘 중심선에 도달하도록 설정.
¶ 작동 프로세스 흐름도 (Mermaid)
¶ 관련 기술 및 비교 항목
- 침송 (Needle Feed): 바늘과 톱니만 움직임. 얇은 원단이나 미끄러운 원단에 적합하나 극후물에는 힘이 부족함. 종합송에서 상부 이송 기능이 빠진 형태로 이해됨.
- 상하송 (Walking Foot / Top and Bottom Feed): 톱니와 노루발만 움직이며 바늘은 고정축에서 상하 운동만 수행. 종합송보다 구조가 단순하고 저렴하나, 바늘이 원단을 잡아주는 힘이 없어 초정밀 합봉이나 곡선 봉제 시 종합송보다 불리함.
- 대형 북집 (Large Capacity Hook): 종합송은 주로 굵은 실(8번~0번)을 사용하므로, 밑실 교체 빈도를 줄이기 위해 표준보다 1.6~2배 큰 북집을 기본 채택함. 수평 가마 형식이 일반적임.
- DL 장치 (Dual Lever): 봉제 중 무릎 스위치나 다이얼로 노루발 상승 높이를 즉시 변경할 수 있는 장치. 단차 구간 진입 시 작업자가 수동으로 노루발 행정(Stroke)을 높여 땀길이 감소를 방지함.
- 안전 클러치 (Safety Clutch): 후물 봉제 중 바늘이 부러지거나 실이 엉켜 가마에 과부하가 걸릴 때, 기어 파손을 막기 위해 동력을 차단하는 장치. 종합송 기계의 내구성을 결정짓는 핵심 요소임.
- 서보 모터 (Servo Motor) 제어: 종합송은 초기 기동 토크가 커야 하므로, 일반 클러치 모터보다는 저속에서도 강력한 힘을 내는 고출력 서보 모터(750W 이상)를 주로 조합하여 사용함.
¶ 유지보수 주기표
| 구분 | 점검 항목 | 주기 | 방법 |
|---|---|---|---|
| 일일 | 가마 주변 먼지 제거 및 급유 | 매일 작업 전 | 에어건 청소 및 오일 2~3방울 |
| 주간 | 톱니 및 침판 나사 조임 확인 | 매주 토요일 | 드라이버를 이용한 체결 상태 점검 |
| 월간 | 안전 클러치 작동 테스트 | 매월 1회 | 인위적 부하를 통한 클러치 해제 확인 |
| 분기 | 타이밍 벨트 및 기어 마모 점검 | 매 3개월 | 벨트 장력 및 기어 그리스 상태 확인 |
| 연간 | 전체 오일 교체 및 가마 교체 | 매년 1회 | 오일 탱크 세척 및 신규 오일 주입 |
¶ 가죽 봉제용 바늘 포인트 상세
- S 포인트 (Cross Point): 가죽 섬유를 가로로 절개. 스티치가 일직선으로 보이며 가장 일반적임.
- LL 포인트 (Twist Point): 가죽 섬유를 비스듬히 절개. 스티치가 약간 사선으로 형성되어 고급스러운 외관 제공.
- LR 포인트 (Reverse Twist Point): LL과 반대 방향 사선. 장식 스티치에 주로 사용.
- DI 포인트 (Diamond Point): 매우 단단한 하드 가죽용. 다이아몬드 형태로 절개하여 관통 저항 최소화.
¶ 관련 항목
- 본봉 (Lockstitch): 종합송이 형성하는 가장 기본적인 스티치 구조.
- 상하송 (Walking Foot): 종합송과 유사하나 바늘 이송 기능이 제외된 메커니즘.
- 침송 (Needle Feed): 바늘과 톱니가 동기화되는 이송 방식.
- 실린더 베드 (Cylinder Bed): 종합송 메커니즘이 적용된 원통형 재봉기로 가방의 곡선부 봉제에 특화됨.
- 포스트 베드 (Post Bed): 신발이나 입체적인 가방 봉제를 위해 종합송 메커니즘을 수직 기둥 위에 배치한 형태.
- ISO 4915: 재봉 스티치 분류에 관한 국제 표준 규격.
- DPx17: 종합송 재봉기에서 가장 널리 사용되는 산업용 바늘 규격.
