컴프레션스트랩 (Compression Strap / dây nén / コンプレッションベルト)
¶ 개요 및 물리적 메커니즘

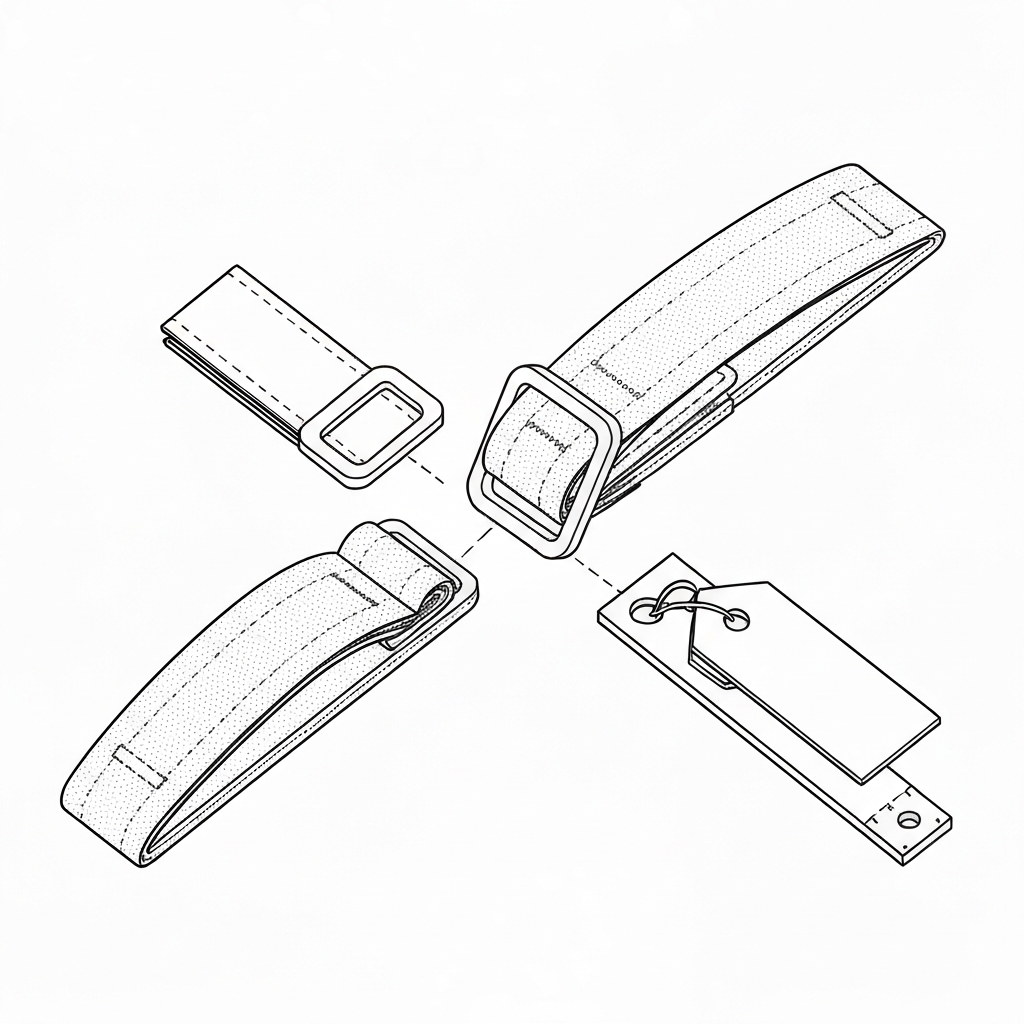

컴프레션스트랩(Compression Strap)은 가방(백팩, 더플백, 캐리어 등)의 측면, 전면, 또는 상단에 부착되어 내부 적재물의 부피를 물리적으로 압축하고, 하중의 중심(Center of Gravity)을 사용자의 등판 쪽으로 밀착시키는 기능을 수행하는 핵심 부자재 시스템입니다.
1.1 물리적 작동 원리 이 시스템은 '지렛대 원리'와 '마찰 고정(Friction Locking)'의 결합으로 작동합니다. 사용자가 웨빙을 당기면 래더락(Ladder Lock)이나 버클 내부의 캠(Cam) 구조가 웨빙과의 마찰력을 극대화하여, 내부 압력이 외부로 방출되려는 힘을 억제합니다. 이는 단순히 부피를 줄이는 것을 넘어, 이동 시 내용물의 관성 이동을 최소화하여 사용자의 척추와 어깨에 가해지는 동적 하중(Dynamic Load)을 획기적으로 감소시킵니다.
1.2 구조적 무결성 (Structural Integrity) 봉제 공학적 관점에서 컴프레션스트랩은 가방 본체 원단에 직접적인 인장력을 전달하는 매개체입니다. 따라서 본체 연결 부위에는 ISO 4915 Class 304(바택) 또는 고밀도 Box-X 스티치가 필수적입니다. 탄성 코드(Shock Cord) 시스템이 경량 의류의 외부 결속에 치중한다면, 컴프레션스트랩은 비탄성(Non-elastic) 소재를 사용하여 30L 이상의 중대형 배낭에서 구조적 무결성을 유지하는 중추적인 역할을 합니다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 및 표준 수치 | 비고 |
|---|---|---|
| 스티치 분류 (ISO 4915) | Class 301 (본봉), Class 304 (지그재그/바택) | 하중 집중 부위는 304 필수 적용 |
| 주요 재봉기 유형 | 컴퓨터 바택기 (Electronic Bartacker), 상하송 본봉기 | Walking Foot 및 Unison Feed 권장 |
| 추천 모델 | Juki LK-1900BN-HS, Brother KE-430HX, Juki DNU-1541 | 중후물 전용(HS) 모델 표준 |
| 바늘 시스템 | DP×17 (18# ~ 23#), DP×5 (16# ~ 19#) | 원단 두께 및 웨빙 밀도에 따라 가변 |
| 표준 SPI | 8 ~ 10 SPI (본봉), 28 ~ 42 Stitches (바택) | 고밀도 봉제 시 원단 천공(Perforation) 주의 |
| 사용 실 (Thread) | 바늘실: Nylon/Poly #20~#30 / 밑실: Nylon/Poly #30~#40 | 고강력 코아사 또는 본디드 나일론 필라멘트 |
| 최대 봉제 속도 | 2,500 ~ 3,200 spm | LK-1900BN 기준 실무 권장 안전 속도 |
| 적합 원단 및 자재 | Nylon Cordura 500D~1000D, Polyester 1680D, Webbing | 고밀도 산업용 직물 위주 |
| 장력 수치 (Towa 기준) | 윗실: 150~220g / 밑실: 25~35g | 중후물 웨빙 봉제 시의 표준 장력 밸런스 |
| 웨빙 융착 온도 | 400°C ~ 480°C (초음파/열칼) | 소재(Nylon/PP) 및 환경 온도에 따라 미세 조정 |
| 노루발 압력 | 4.5kgf ~ 6.0kgf | 이송 시 웨빙 밀림 방지를 위한 고압 설정 |
¶ 적용 분야 및 상세 용도

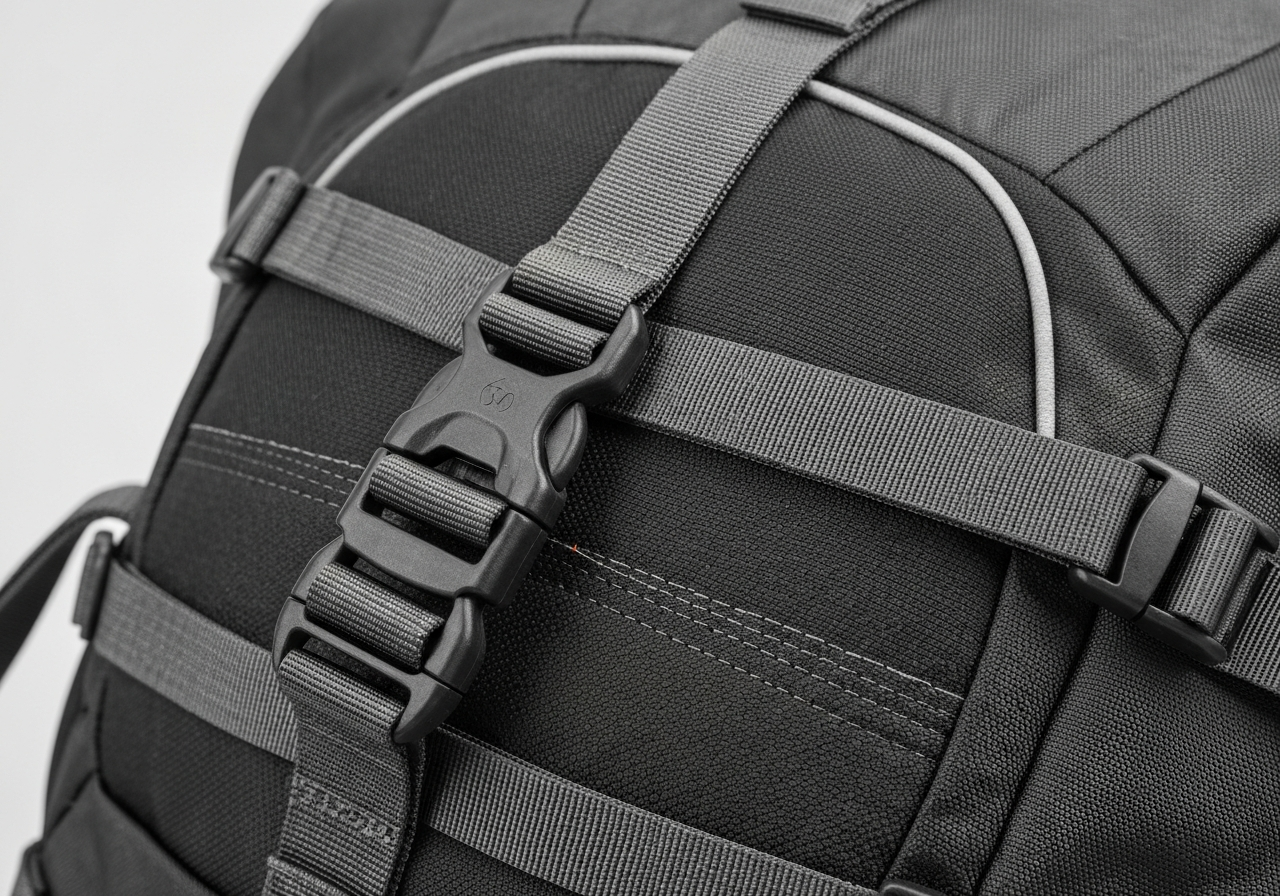

- 아웃도어 및 전문 등산 배낭: 측면에 2~4개를 배치하여 스틱, 텐트 폴 등을 고정하거나 내부 짐이 하단으로 쏠려 무게 중심이 무너지는 것을 방지.
- 군용 및 전술 용품 (Tactical Gear): MOLLE(Modular Lightweight Load-carrying Equipment) 시스템과 연동하여 파우치를 압축하거나, 무거운 탄약 및 장비가 결속된 가방의 유동을 방지.
- 여행용 캐리어 및 대용량 더플백: 내부 X-밴드 형태의 압축 스트랩 또는 외부 확장 방지용 스트랩으로 사용되어 지퍼(Zipper)에 가해지는 횡방향 장력을 분산, 지퍼 터짐 사고 예방.
- 스포츠 장비 전용 케이스: 스키, 스노보드, 요가 매트 등 원통형 장비의 유동을 방지하기 위한 고정 장치.
- 산업용 특수 장비 가방: 정밀 측정 기기나 공구함 내부에서 장비가 외부 충격에 의해 흔들리지 않도록 고정하는 내부 스트랩.
- 바이크 패니어 백 (Motorcycle Panniers): 주행 중 고속 진동에 의해 내용물이 섞이지 않도록 강력한 압축력을 제공하며, 방수 타포린(Tarpaulin) 원단과의 결합 시 심실링(Seam Sealing) 공정 전의 구조적 보강재 역할 수행.
¶ 주요 결함 및 정밀 트러블슈팅 (Troubleshooting)
4.1 바택 터짐 및 인장 파손 (Bartack Burst) * 원인: 과도한 인장력 대비 바택 침수(Stitch Count) 부족, 또는 본체 원단의 인열 강도 부족. * 해결: 바택 침수를 36~42바늘로 증량하고, 본체 내부에 타포린(Tarpaulin) 또는 고밀도 펠트(Felt) 보강재를 삽입하여 봉제. 필요 시 '더블 바택' 공정 적용.
4.2 웨빙 끝단 풀림 (Webbing Fraying) * 원인: 스트랩 커팅 시 열처리가 미흡하거나, 저온 열칼 사용으로 인해 사용 중 올이 풀림. * 해결: 초음파 커팅기(Ultrasonic Cutter) 사용을 원칙으로 하며, 수동 작업 시 열칼(Heat Cutter) 온도를 400°C 이상으로 유지하여 단면을 완전히 유리화(Vitrification) 수준으로 융착.
4.3 버클 역방향 조립 및 꼬임 (Buckle Reverse Assembly) * 원인: 숙련도 부족으로 인한 버클 암수 방향 혼동 또는 웨빙의 180도 뒤집힘 발생. * 해결: 조립 전용 지그(Jig)를 제작하여 방향을 고정하고, 라인 투입 전 초도 물량(First Article)에 대해 실제 체결 및 당김 테스트 실시.
4.4 스티치 건너뜀 (Skipped Stitch) * 원인: 두꺼운 웨빙과 본체 겹침 부위에서 바늘이 굴곡(Deflection)되거나 가마(Hook)와의 타이밍 불일치. * 해결: DP×17 등 강성이 높은 티타늄 코팅 바늘로 교체하고, 가마와 바늘 사이의 간극(Clearance)을 0.05mm로 정밀 재설정.
4.5 위치 이탈 및 비대칭 (Misalignment) * 원인: 좌우 스트랩 부착 높이가 상이하여 가방 외관 왜곡 및 하중 불균형 발생. * 해결: 재단물에 노치(Notch) 또는 은펜 마킹을 명확히 하고, 본봉 가봉(Basting) 공정을 추가하여 위치 고정 후 최종 바택 작업 진행.
4.6 바늘 열화로 인한 실 끊어짐 (Needle Heat Damage) * 원인: 고밀도 웨빙을 고속으로 봉제할 때 발생하는 마찰열(200°C 이상)이 합성사 실을 녹임. * 해결: 바늘 냉각 장치(Needle Cooler)를 설치하거나 실리콘 오일을 실에 도포. 바늘을 한 단계 굵은 것으로 교체하여 마찰 면적 분산.
¶ 품질 검사 기준 (QC Standard)
- 인장 강도 테스트 (Tensile Strength): ASTM D5034 준용. 일반 데일리 백팩 기준 최소 50kgf, 군용/전문 아웃도어 기준 100kgf 이상의 하중에서 봉제선 및 웨빙 파손이 없어야 함.

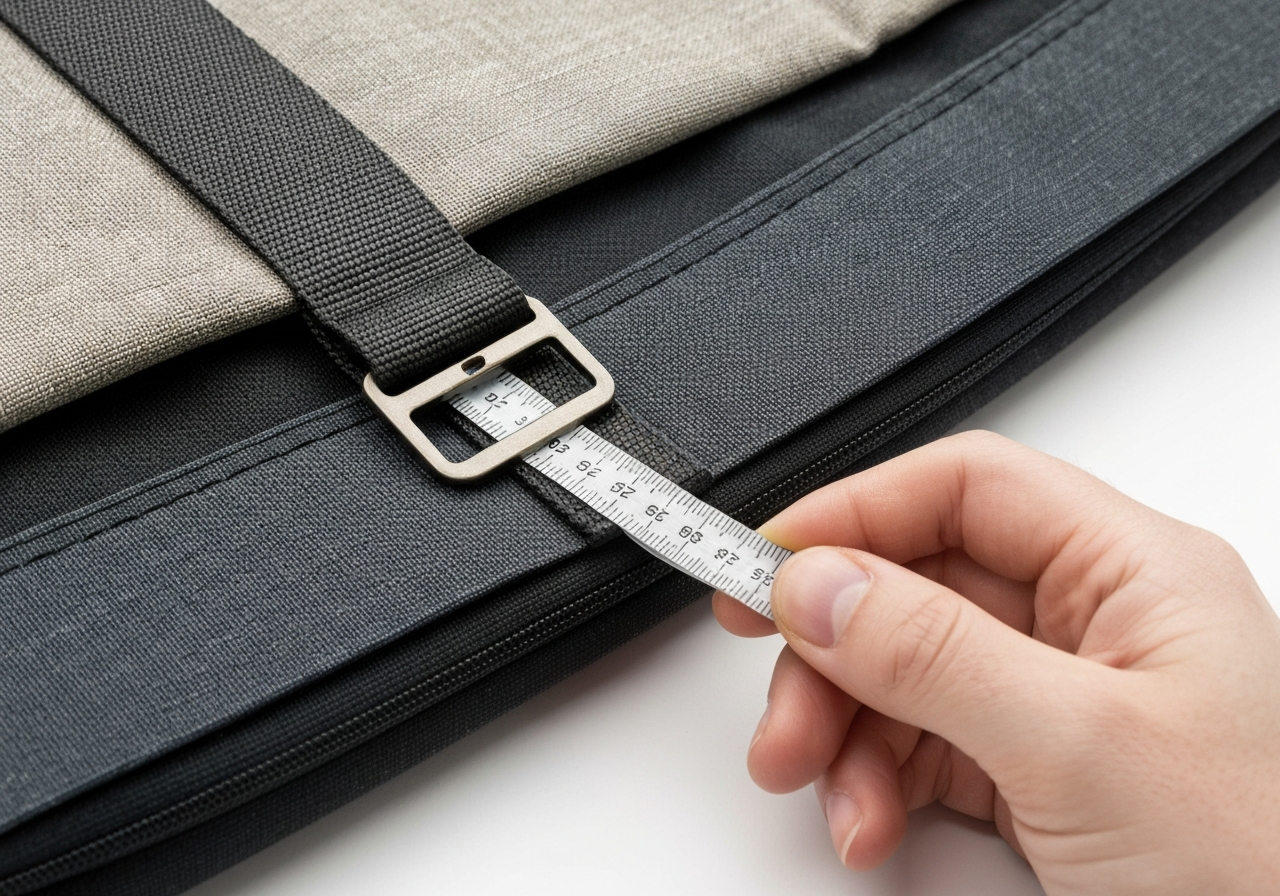

- 규격 정밀도: 설계 도면 대비 부착 위치 오차 범위 ±2mm 이내 유지. 좌우 대칭 편차 3mm 미만.
- 버클 슬립 테스트 (Buckle Slip Test): 웨빙을 버클에 체결한 후 10kgf의 일정한 힘으로 10회 반복 당겼을 때, 웨빙이 밀려 나오는 길이가 5mm 미만이어야 함. (나일론보다 PP 웨빙에서 슬립이 빈번하므로 주의)
- 외관 품질: 실밥 제거(Trimming) 상태 완벽 확인. 웨빙 끝단 융착 부위의 탄화(검게 타서 부스러지는 현상) 여부 전수 검사.
- 색상 견뢰도 (Color Fastness): ISO 105-X12(마찰), ISO 105-B02(일광) 준용. 스트랩의 염료가 본체 원단에 이염되지 않아야 함 (Grade 4 이상).
- 바택 밀도 검사: 1인치당 침수가 아닌, 전체 바택 패턴 내의 총 침수가 작업 지시서(BOM)와 일치하는지 계수기로 확인.
¶ 현장 은어 및 국가별 실무 용어
| 언어 | 용어 | 로마자 표기 | 비고 |
|---|---|---|---|
| 한국어 (KR) | 도메 / 바택 | Dome / Bartack | 일본어 '도메(留め)'에서 유래, 보강 봉제 전반 |
| 한국어 (KR) | 구찌 | Gucci | 일본어 '구치(口)'에서 유래, 스트랩 삽입 입구 |
| 일본어 (JP) | カン止め | Kandome | 바택(Bartack)을 의미하는 일본 현장 표준어 |
| 베트남어 (VN) | Chốt / Đánh bọ | Chot / Danh bo | 바택 또는 고정 봉제를 의미 |
| 중국어 (CN) | 打枣 / 加固 | Dǎ zǎo / Jiāgù | '대추씨를 박다'는 뜻으로 바택을 지칭 |
| 영어 (EN) | Box-X Stitch | Box-X | 사각형 안에 X자로 보강 봉제하는 방식 |
| 영어 (EN) | Webbing Tail | Webbing Tail | 버클 체결 후 남는 여분의 스트랩 끝단 |
[국가별 실무 차이 및 노하우] * 한국 (KR): 정밀도를 극도로 중시. 컴프레션스트랩의 대칭을 위해 전용 아크릴 지그(Jig)를 사용하며, '시아게(Finish)' 공정에서 열풍기를 이용한 실밥 정리를 매우 엄격하게 진행함. * 베트남 (VN): 대규모 라인 생산 체제. Juki LK-1900BN에 전용 클램프(Clamp)를 제작 장착하여 비숙련공도 일정한 위치에 봉제할 수 있도록 공정 자동화에 집중. * 중국 (CN): 생산 속도(Efficiency) 최우선. 범용 본봉기에 조기(Guide)를 부착하여 고속 작업하는 방식을 선호하며, 최근에는 대형 패턴 재봉기(Pattern Tacker)를 이용해 스트랩 여러 개를 한 번에 봉제하는 방식 확산 중.
¶ 장비 세팅 및 유지보수 가이드 (Technical Setting)
- 실 장력 (Tension) 최적화: 나일론 #20 실 사용 시, 밑실 장력은 25~30g(보빈 케이스에서 실이 중력에 의해 천천히 내려가는 정도), 윗실 장력은 150~200g 사이에서 밸런스 조정. Towa 디지털 장력계 사용 권장.
- 노루발(Presser Foot) 설정: 웨빙의 두께 변화에 대응하기 위해 '교차 상승량'이 큰 중후물용 노루발을 사용. 압력을 강하게 설정하여 이송 시 미끄러짐(Slippage) 방지.
- 이송 타이밍 (Feed Timing): 두꺼운 부위를 넘을 때 땀수가 짧아지지 않도록 피드 독(Feed Dog)의 높이를 침판 위 1.0mm로 설정하고 이송 궤적을 수평으로 조정.
- 가마(Hook) 관리: 고강력 나일론실 사용 시 가마 끝(Hook Point)의 마모가 빠름. 주 1회 미세 연마(Polishing)를 통해 실 걸림 현상 예방.
- 컴퓨터 바택 패턴 설정: Juki LK-1900BN 기준, 웨빙 폭이 25mm일 경우 패턴 폭(Width)을 3.2mm, 길이를 20mm로 설정하여 인장 하중을 넓게 분산시킴.
¶ 공정 흐름도 (Process Flowchart)
¶ 소재 공학적 특성 및 선택 가이드
- 나일론 웨빙 (Nylon Webbing):
- 특성: 인장 강도가 매우 높고(High Tenacity) 촉감이 부드러움. 염색성이 우수하여 하이엔드 브랜드에서 선호.
- 주의: 습기 흡수 시 약 2~5%의 신율(Elongation)이 발생하며, 가격이 PP 대비 2~3배 높음.
- 폴리프로필렌 웨빙 (PP Webbing):
- 특성: 초경량이며 수분을 전혀 흡수하지 않음. 가격 경쟁력이 매우 우수함.
- 주의: 자외선(UV) 노출 시 분자 결합이 파괴되어 부스러지는 현상 발생. 마찰 계수가 낮아 버클 슬립 현상이 가장 빈번함.
- 폴리에스터 웨빙 (Polyester Webbing):
- 특성: 나일론의 강도와 PP의 저흡수성을 동시에 보유. 신축성이 거의 없어 정밀한 압축 유지가 필요한 산업용/군용 가방에 최적.
¶ 설계 가이드라인 (Engineering Note)
컴프레션스트랩 설계 시, 스트랩의 각도는 가방의 주 지퍼 라인과 90도를 이룰 때 가장 효율적인 압축력을 발휘합니다. 하중이 집중되는 바택 부위에는 반드시 본체 원단 뒷면에 '헤링본 테이프(Herringbone Tape)' 또는 '타포린 보강지'를 덧대어 원단이 찢어지는 '치즈 커팅(Cheese Cutting)' 현상을 방지해야 합니다. 또한, 스트랩 끝단에는 '핑거 루프(Finger Loop)'를 형성하여 장갑을 낀 상태에서도 쉽게 당길 수 있도록 설계하는 것이 글로벌 아웃도어 표준입니다.
¶ 관련 항목
- 사이드 릴리즈 버클 (Side Release Buckle): 스트랩의 탈착을 담당하는 핵심 하드웨어.
- 나일론 웨빙 (Nylon Webbing): 고강도 스트랩의 주재료.
- 로드 리프터 (Load Lifter): 배낭 상단에서 무게 중심을 조절하는 유사 기능의 스트랩.
- 데이지 체인 (Daisy Chain): 외부 장비 결속을 위한 루프 형태의 웨빙 시스템.
- MOLLE 시스템: 군용 가방의 표준 결속 규격.
- 바택 (Bartack): ISO 4915 Class 304에 해당하는 보강 봉제 기법.
- 상하송 재봉기 (Walking Foot Machine): 두꺼운 자재의 균일한 이송을 위한 필수 장비.
