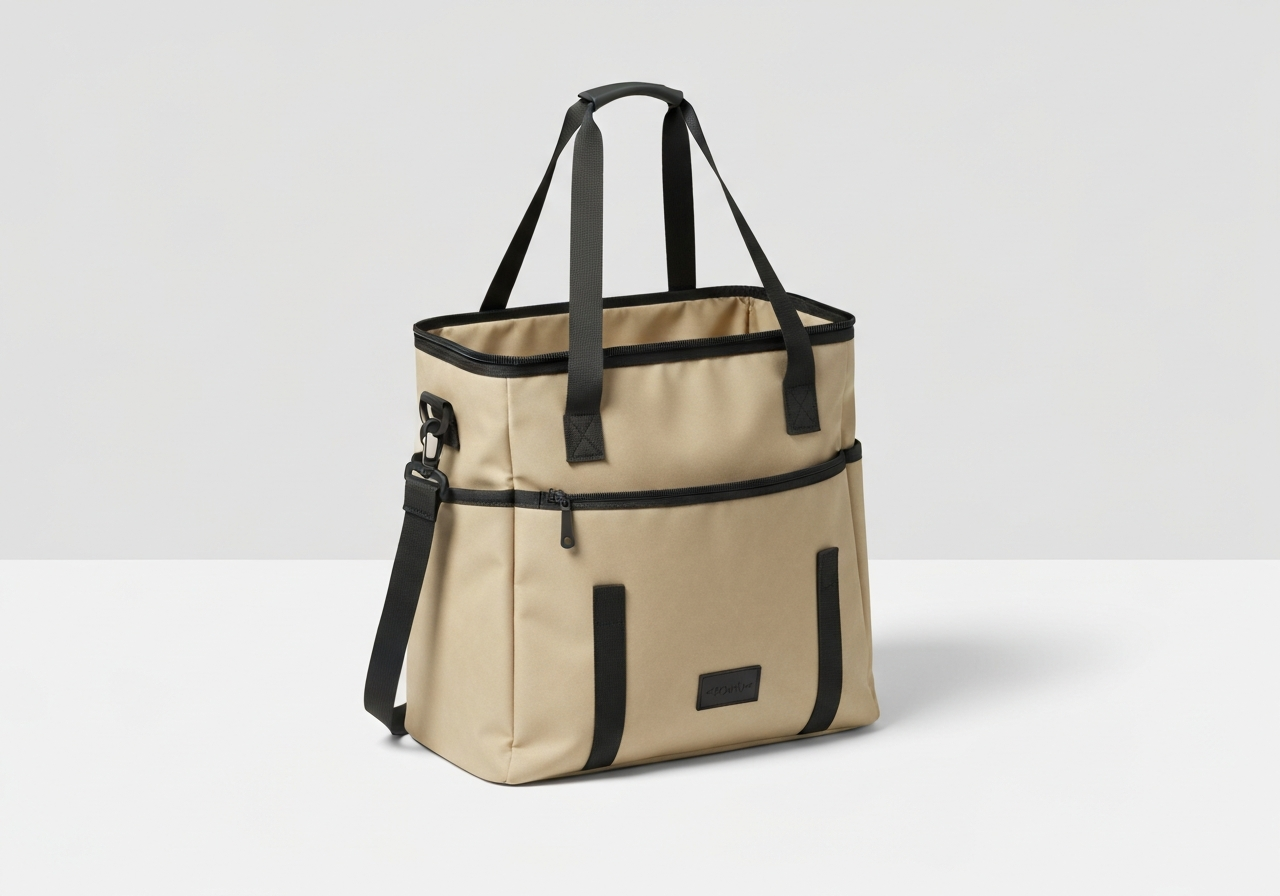

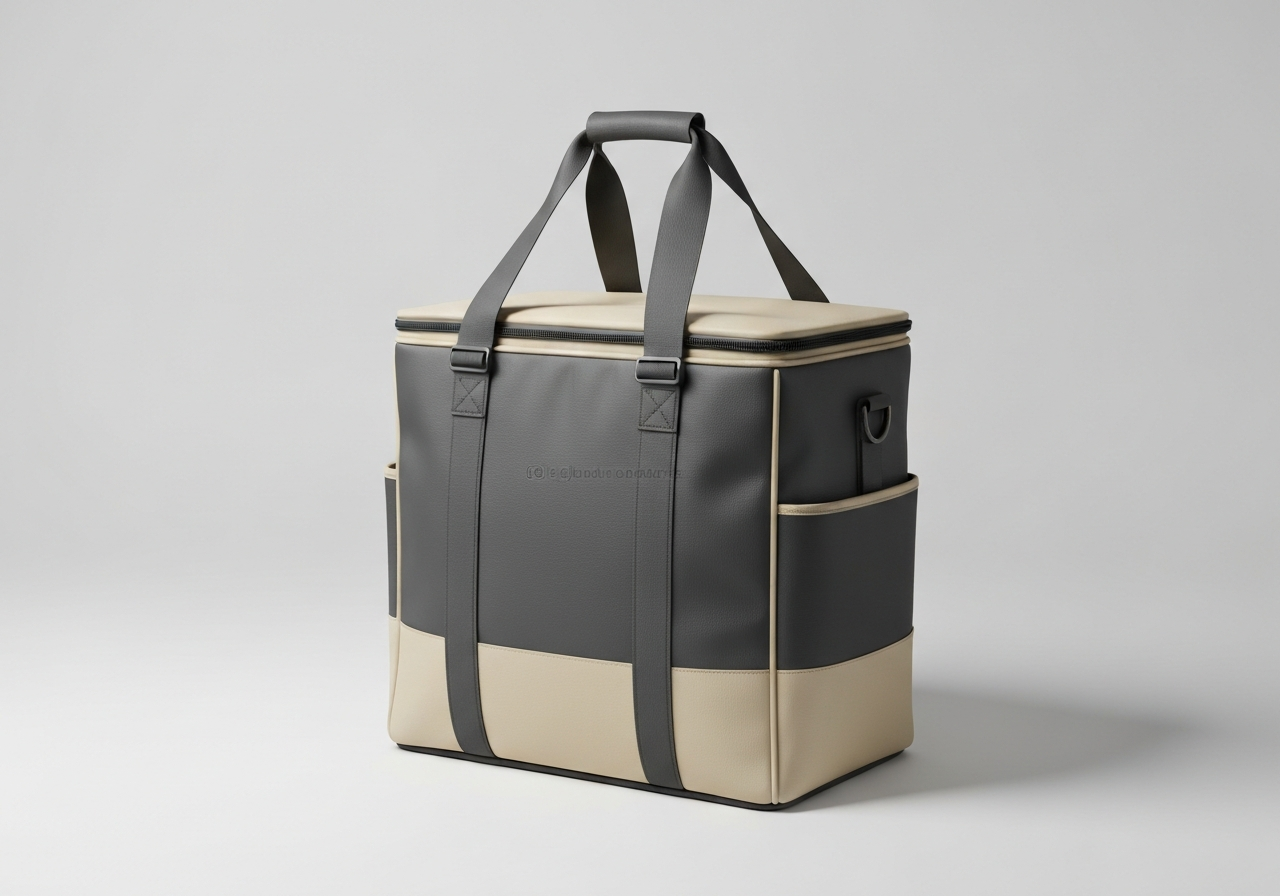

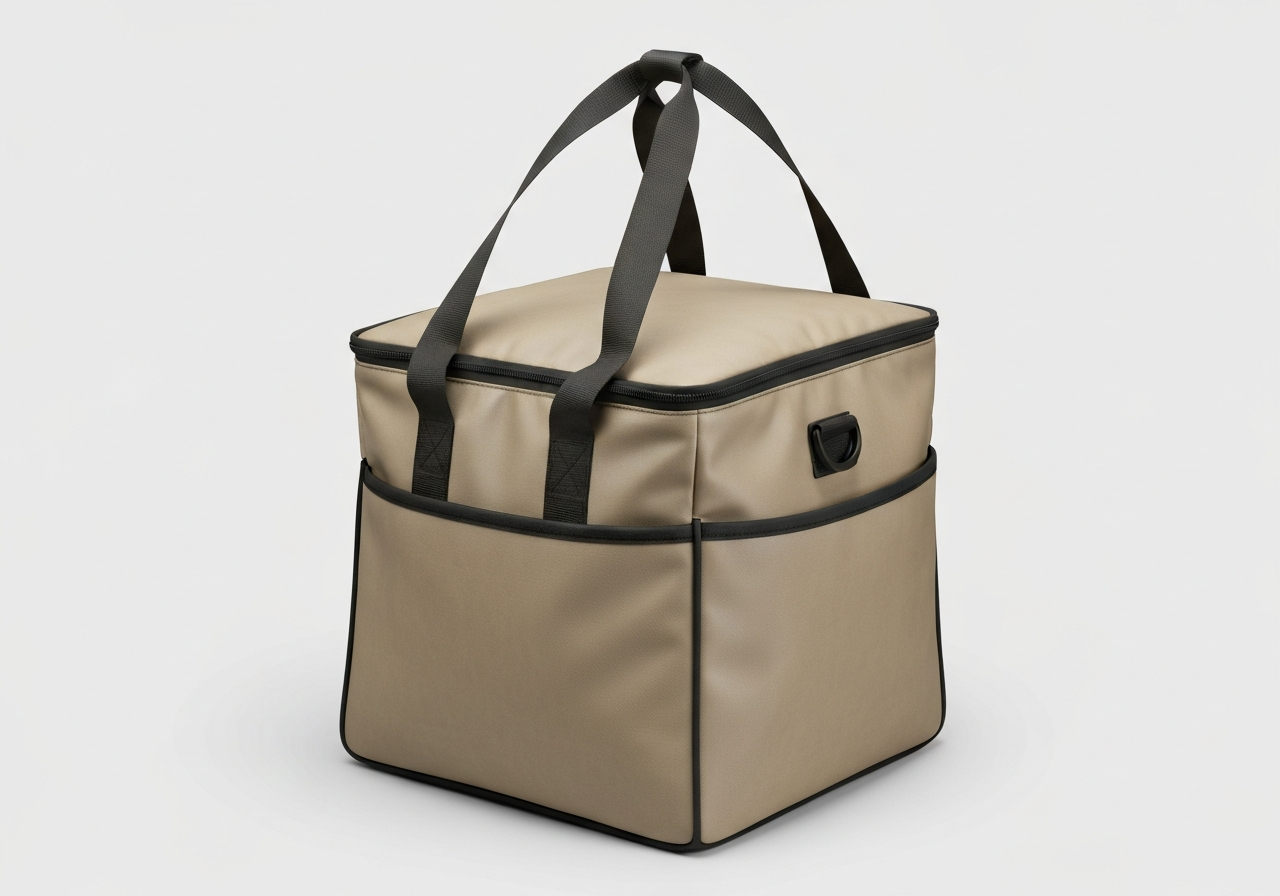

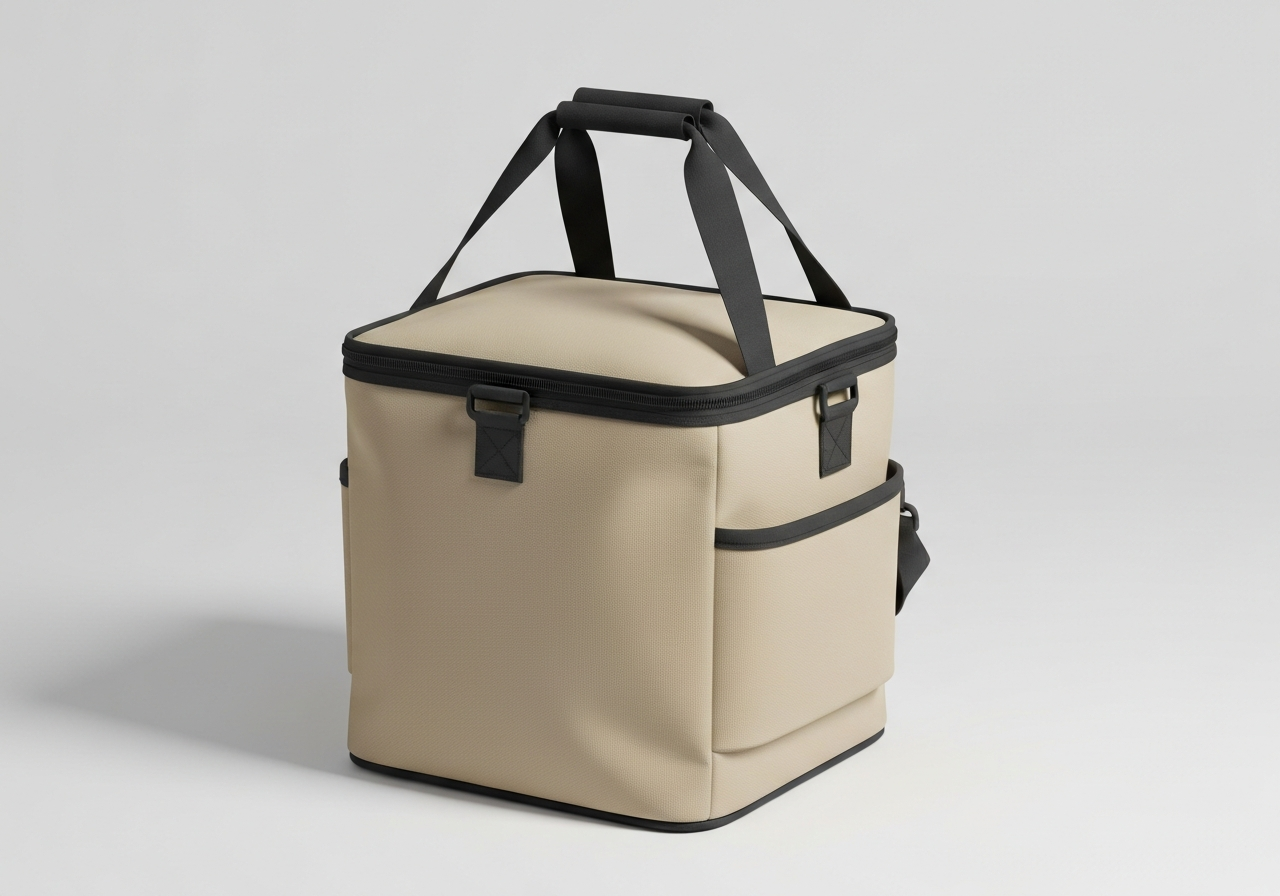

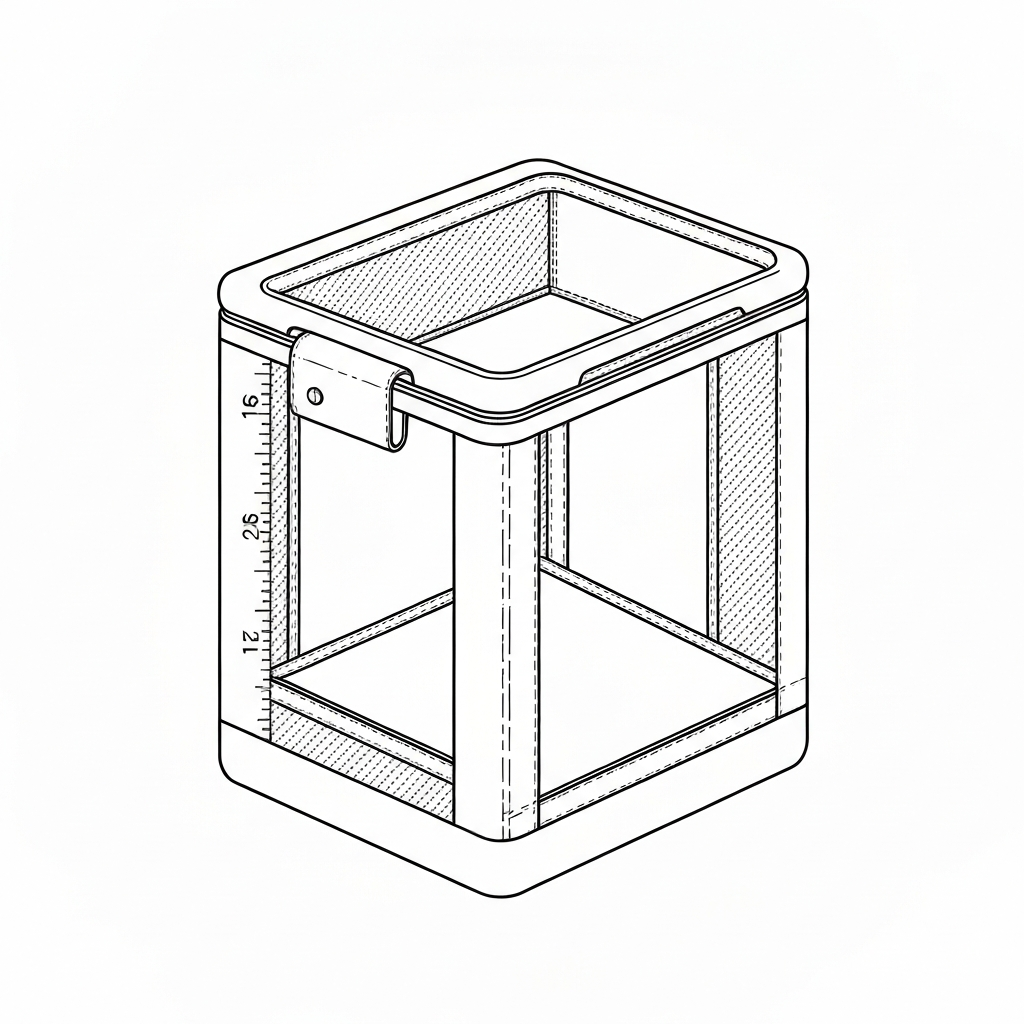

쿨러백 (Cooler Bag / túi giữ nhiệt / クーラーバッグ / 保温包)
¶ 정의 및 물리적 특성
쿨러백(Cooler Bag)은 내부의 온도를 일정하게 유지하기 위해 단열재(Insulation)를 삽입하여 제작된 기능성 가방이다. 기본적으로 외부 원단(Outer Fabric), 중간 단열재(Middle Layer), 내부 안감(Inner Lining)의 3층 구조(3-Layer Structure)로 구성되며, 전도(Conduction), 대류(Convection), 복사(Radiation)에 의한 열 손실을 최소화하는 것이 핵심 목적이다.
물리적·기계적 작동 원리: 쿨러백의 단열 성능은 중간층에 삽입된 독립 기포 구조(Closed-cell structure)의 폼(Foam) 내부에 갇힌 공기층이 열전도를 차단하는 원리에 기반한다. 봉제 공정에서는 이 3층 구조의 자재를 동시에 관통해야 하므로, 바늘이 두꺼운 폼을 통과할 때 발생하는 마찰 저항과 복원력을 극복하는 것이 기술적 핵심이다. 특히 안감으로 사용되는 PEVA나 알루미늄 박막은 바늘 구멍을 통해 냉기가 유출되거나 결로가 발생할 수 있으므로, 스티치의 밀도(SPI)와 바늘의 형상이 제품의 기능적 완성도를 결정한다.
유사 기법과의 차이점: 하드 쿨러(Hard Cooler)가 폴리우레탄 주입 방식의 회전 성형(Rotomolding)을 통해 강력한 보냉력을 갖는 대신 무겁고 부피가 고정된 것과 달리, 봉제형 쿨러백(Soft Cooler)은 유연한 소재를 사용하여 휴대성이 뛰어나고 보관 시 접을 수 있다는 장점이 있다. 또한, 단순한 에코백에 은박 안감을 덧댄 저가형 보냉백과 달리, 전문적인 쿨러백은 5mm 이상의 두꺼운 EPE/EVA 폼과 고주파 웰딩 기술을 결합하여 수밀성(Watertightness)을 확보한다.
역사적 배경 및 현장 인식: 1940년대 아이스박스의 대중화 이후, 1980년대 고강도 나일론 원단과 폴리에틸렌 폼의 접합 기술이 발전하며 소프트 쿨러 시장이 형성되었다. 한국 공장에서는 주로 고난도 디테일과 마감 품질이 요구되는 프리미엄 캠핑용 제품을 선호하며, 베트남 공장은 글로벌 브랜드의 대량 생산 라인 최적화(Line Balancing)에 강점이 있다. 중국 공장은 원부자재(EPE 폼, 특수 지퍼 등)의 직접 수급을 통한 원가 경쟁력 확보에 집중하는 경향을 보인다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 (ISO 4915) | Class 301 (Lockstitch / 본봉) | 가장 일반적인 결합 방식 |
| 재봉기 유형 | 상하 이송 미싱 (Walking Foot / Unison Feed) | 후물용(Heavy Duty) 장비 필수 |
| 주요 권장 모델 | Juki LU-1508NH, Brother LS2-B837, Siruba L747-H1 | 후물 전용 수평 대가마 모델 |
| 바늘 시스템 | DP×17 (18# ~ 23#) | 원단 두께 및 폼 밀도에 따라 선택 |
| 바늘 끝 형태 | R (Standard Round) 또는 SD (Triangular Point) | PVC/PU 코팅 원단 관통력 강화 |
| 일반 SPI | 6 ~ 10 SPI (땀수: 2.5mm ~ 4.0mm) | 너무 촘촘하면 원단 절단(Perforation) 위험 |
| 사용 실 (Thread) | 바늘실: Polyester 20/3 (Bonded) / 밑실: 20/2 또는 30/3 | 내구성 및 인장 강도 고려 |
| 최대 봉제 속도 | 1,800 ~ 2,200 spm | 고속 시 안감 융착 및 실 끊어짐 주의 |
| 주요 자재 | Poly 600D/900D, EPE Foam(3~10mm), PEVA, PVC | 환경 규제(REACH/RoHS) 준수 필수 |
| 권장 장력 (Towa 기준) | 바늘실: 180~250g / 밑실: 25~35g | 자재 두께 및 실 번수에 따라 조정 |
| 노루발 상승 높이 | 10mm ~ 16mm | 두꺼운 샌드위치 자재 투입용 |
¶ 주요 소재 특성 및 데이터
¶ 3.1 외부 원단 (Outer Fabric)
- Polyester 600D/900D/1680D: 옥스퍼드 조직이 주로 사용되며, 뒷면에 PU(Polyurethane) 2~3회 코팅 또는 PVC 라미네이팅을 통해 수밀성을 확보한다.
- RPET (Recycled Polyester): 최근 ESG 경영 강화로 인해 폐페트병 재활용 원사 사용 비중이 급증하고 있다.
¶ 3.2 단열재 (Insulation Layer)
| 소재명 | 밀도 (Density) | 열전도율 (W/m·K) | 특징 |
|---|---|---|---|
| EPE Foam | 20~35 kg/m³ | 0.034 ~ 0.040 | 저렴하고 가벼움, 가장 대중적 |
| EVA Foam | 40~60 kg/m³ | 0.030 ~ 0.035 | 복원력 우수, 프리미엄 제품의 각 잡기용 |
| NBR Foam | 50~80 kg/m³ | 0.025 ~ 0.030 | 초고성능 단열, 의료용 및 하이엔드급 |
¶ 3.3 내부 안감 (Inner Lining)
- PEVA (Polyethylene Vinyl Acetate): 친환경적이며 저온 유연성이 뛰어나다. 식품 접촉 안전성(FDA 21 CFR 177.1350) 충족이 필수적이다.
- 알루미늄 박막 (Alu-Foil): 복사열 차단에 효과적이나 봉제 시 바늘에 의해 찢어지기 쉬우므로 보통 80g/m² 이상의 부직포와 합지하여 사용한다.
- TPU (Thermoplastic Polyurethane): 고가형 제품에 사용되며, 고주파 웰딩 시 접합 강도가 가장 높고 항균성이 뛰어나다.
¶ 적용 분야 및 공정 특성
- 메인 몸판 조립 (Sandwich Construction): 겉감, 폼, 안감을 한 번에 박는 공정이다. 이송 불균형 시 층 밀림(Layer Shifting)이 발생하므로, 상하 이송(Walking Foot) 또는 바늘 이송(Needle Feed) 기능이 포함된 유니슨 피드 장비가 필수적이다.
- 핸들 및 스트랩 보강: 무거운 내용물(얼음, 음료 등)을 견디기 위해 핸들 부착 부위에 X-Box 도메(Bartack) 처리를 하며, 내부에 보강재(Webbing)를 덧댄다. 10L 이상 제품은 어깨끈 연결부에 나일론 66 규격의 고강도 실을 사용한다.
- 해리(Binding) 공정: 시접이 노출되면 단열 성능이 떨어지므로 내부 솔기를 바인딩 처리한다. 두꺼운 두께(최대 15mm 이상)를 통과하기 위해 후물용 대형 폴더(Folder)와 강력한 토크를 가진 서보 모터가 장착된 재봉기가 사용된다.
- 의료용 운반 가방: 백신이나 혈액 운반용은 SPI를 10~12로 높여 기밀성을 강화하며, 봉제선 내부를 실리콘으로 실링 처리한다.
- 아웃도어 기어: 백팩 하단이나 사이드 포켓에 단열재를 삽입하여 독립적인 쿨러 칸을 구성한다. 이때는 외관을 위해 8~10 SPI의 촘촘한 본봉을 사용한다.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
- 안감 융착 및 천공 (Needle Heat Damage)
- 현상: 고속 봉제 시 바늘 열로 인해 PEVA 안감이 녹거나 바늘 구멍이 크게 뚫림.
- 해결: 바늘 냉각 장치(Needle Cooler) 설치, 실리콘 오일 공급, 또는 봉제 속도를 1,800 spm 이하로 제한. 크롬/테플론 코팅 바늘 사용 권장.
- 층 밀림 (Layer Shifting)
- 현상: 상단 원단과 하단 원단의 이송 속도 차이로 끝단이 맞지 않음.
- 해결: 상하 이송 압력 밸런스 조정, 노루발 압력 최적화, 보조 풀러(Puller) 사용. 노루발 바닥에 테플론 테이프 부착.
- 스티치 건너뛰기 (Skipped Stitches)
- 현상: 단열재의 탄성으로 인해 바늘이 상승할 때 루프(Loop) 형성이 방해받음.
- 해결: 바늘 타이밍을 약간 늦추고(Late Timing), 바늘 가드(Needle Guard)를 조정. 바늘대를 0.5mm 정도 낮추어 루프 형성 안정화.
- 봉제선 누수 (Seam Leakage)
- 현상: 바늘 구멍을 통해 결로 현상이나 액체가 새어 나감.
- 해결: 내부 안감을 고주파 웰딩으로 무봉제 처리하거나, 봉제선에 심실링 테이프(Seam Sealing Tape) 부착. 코어사(Core Spun Thread) 사용 권장.
- 실 끊어짐 (Thread Breakage)
- 현상: 후물 봉제 시 마찰열과 장력 과다로 실이 빈번하게 끊어짐.
- 해결: 본디드(Bonded) 나일론/폴리 실 사용, 가마(Hook) 타이밍 및 상처 유무 점검. 실 가이드 경로 단순화.
- 해리 뒤틀림 (Binding Twist)
- 현상: 두꺼운 자재가 폴더를 통과할 때 저항으로 인해 바인딩이 꼬임.
- 해결: 스윙 폴더(Swing Folder) 사용 및 입구 폭이 넓은 후물 전용 폴더 교체. 바인딩 테이프 예열 처리.
¶ 품질 검사 기준 (QC Standard)
- 단열재 충진 확인: 육안 및 촉진을 통해 모서리 끝까지 단열재가 삽입되었는지 확인. 빈 공간 발생 시 열교(Thermal Bridge) 현상으로 인해 결로 발생.
- 인장 강도 테스트 (ASTM D5034 준용): 핸들 및 어깨끈 부착 부위에 규정 하중(15kg~25kg)을 가하여 1분간 유지 후 봉제 터짐 확인.
- 방수 테스트 (Hydrostatic Test): 내부 안감에 물을 채우고 4~24시간 방치하여 누수 여부 확인. 고가형은 공기압 테스트(Air Leak Test) 병행.
- 보냉 성능 테스트 (Cold Retention): 25°C 상온에서 규정량의 얼음을 넣고 내부 온도가 10°C에 도달할 때까지의 시간 측정 (보통 12~24시간 기준).
- 지퍼 작동성: 단열재 두께로 인해 지퍼 슬라이더가 안감을 씹지 않는지 최소 50회 이상 반복 개폐 테스트. 지퍼 테이프와 안감 사이 간격(Clearance) 2mm 이상 확보.
- 유해물질 검사: REACH, RoHS 기준에 따른 가소제(Phthalate) 및 BPA Free 성적서 확인.
¶ 현장 은어 및 용어 매칭
| 구분 | 용어 | 현장 표기/은어 | 비고 |
|---|---|---|---|
| 장비 | Walking Foot Machine | 상하미싱, 상하송 | 톱니와 노루발이 동시 구동 |
| 공정 | Binding | 해리, 바인딩 | 시접을 감싸는 마감 공정 |
| 공정 | Backstitch / Bartack | 도메, 바텍 | 시작과 끝의 되박음질 또는 보강 |
| 공정 | Finishing | 시아게 | 최종 실밥 제거 및 모양 잡기 |
| 부품 | Presser Foot | 노루발 | 원단을 눌러주는 부품 |
| 부품 | Feed Dog | 톱니 | 원단을 밀어주는 부품 |
| 부품 | Shuttle Hook | 가마 | 밑실을 걸어주는 회전 부품 |
| 베트남 | Walking Foot | Máy bước (마이 부억) | 상하 이송 재봉기 |
| 베트남 | Binding | Viền (비엔) | 바인딩 공정 |
| 중국 | Walking Foot | 同步机 (통부지) | 동보 미싱 (상하 이송) |
| 중국 | Binding | 包边 (바오비엔) | 테두리 감싸기 |
¶ 장비 세팅 및 유지보수 가이드
- 장력(Tension) 조절: 단열재 압축을 고려하여 밑실 장력은 Towa 30g 내외, 바늘실 장력은 중간 정도로 설정하여 매듭이 폼 중앙에 위치하도록 한다.
- 노루발 압력: EPE 폼 두께가 두꺼울수록 압력을 높여야 하나, 안감 자국 방지를 위해 테플론(Teflon) 노루발 사용을 권장한다.
- 이송 궤적 (Feed Dog Path): 톱니 높이를 표준보다 높은 1.2mm로 설정하여 두꺼운 자재의 이송력을 확보한다.
- 바늘대 높이 (Needle Bar Height): 루프 형성을 확실하게 하기 위해 표준보다 0.5mm 정도 낮게 세팅하는 것이 현장 노하우이다.
- 정기 점검:
- 매일: 톱니 사이 먼지 제거, 가마(Hook) 주유.
- 매주: 타이밍 벨트 장력 확인, 바늘대 유격 점검.
- 매월: 서보 모터 브레이크 패드 마모 상태 확인.
¶ 공정 흐름도 (Process Flowchart)
graph TD
A[원부자재 입고 및 검사] --> B[원단/폼/안감 정밀 재단]
B --> C[겉감 로고 자수 및 외부 포켓 부착]
C --> D{안감 처리 방식 결정}
D -- 봉제 방식 --> E[안감-폼-겉감 샌드위치 가봉제]
D -- 웰딩 방식 --> F[안감 고주파 웰딩 접합]
E --> G[지퍼 및 메인 몸판 합봉]
F --> G
G --> H[핸들 및 스트랩 X-Box 보강 봉제]
H --> I[내부/외부 해리 바인딩 마감]
I --> J[시아게 및 실밥 제거]
J --> K[품질 검사: 단열/방수/강도]
K --> L[금속 검출기 통과]
L --> M[최종 포장 및 출하]
¶ 기술 심화: 고주파 웰딩 vs 봉제 비교
- 고주파 웰딩 (HF/RF Welding): 27.12MHz의 고주파 에너지를 PVC/TPU 소재에 가하여 분자 간 마찰열로 녹여 접합한다. 바늘 구멍이 없어 100% 방수가 가능하며, 하이엔드 소프트 쿨러(예: Yeti Hopper)의 표준 기술이다.
- 초음파 웰딩 (Ultrasonic Welding): 진동 에너지를 사용하며 얇은 필름 접합에 유리하나, 두꺼운 폼 구조에는 접합 강도가 부족할 수 있다.
- 봉제 방식 (Stitching): 생산 속도가 빠르고 설비비가 저렴하나, 바늘 구멍을 통한 누수 위험이 있다. 이를 보완하기 위해 심실링(Seam Sealing) 공정을 추가한다.
¶ 관련 항목
- EPE (Expanded Polyethylene): 쿨러백의 주력 단열재.
- PEVA (Polyethylene Vinyl Acetate): 친환경 방수 안감.
- 고주파 웰딩 (HF Welding): 무봉제 방수 기술.
- 심실링 (Seam Sealing): 봉제선 방수 처리 기술.
- 유니슨 피드 (Unison Feed): 후물 봉제의 표준 이송 방식.
- Towa Tension Gauge: 실 장력 수치화 관리 도구.
- REACH/RoHS: 유럽 수출 시 필수 화학물질 안전 규제.
