코드록 (Cord Lock / khoá dây / コードロック / 弹簧扣)
¶ 개요

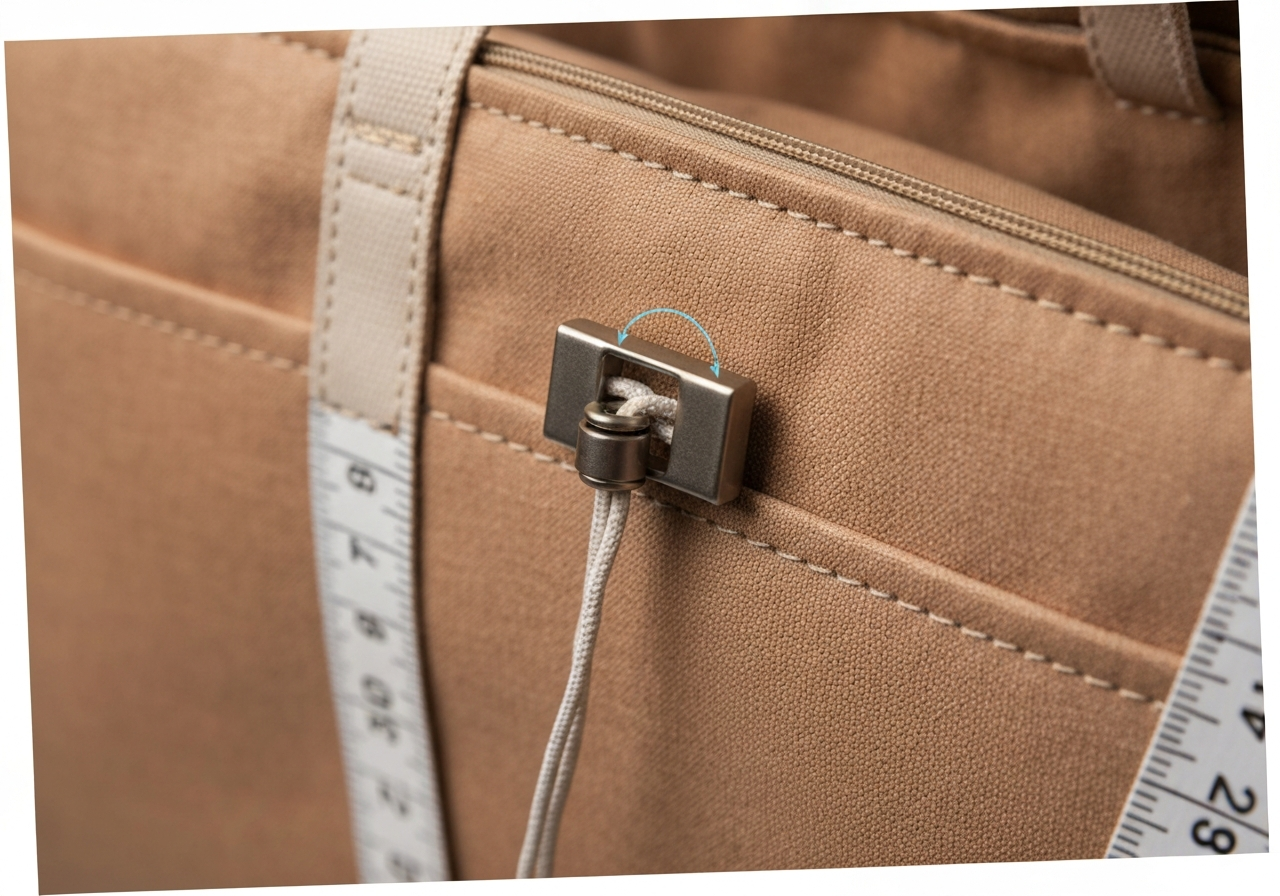

코드록(Cord Lock)은 가방, 의류, 아웃도어 장비 및 산업용 보호구에서 끈(Cord)이나 드로우스트링(Drawstring)의 길이를 조절하고 특정 위치에 고정하기 위해 사용하는 기계적 압착 고정 부자재입니다. 봉제 산업 현장에서는 흔히 스토퍼(Stopper) 또는 코드 패스너(Cord Fastener)라고도 불리며, 별도의 매듭(Knotting) 공정 없이도 사용자가 한 손으로 신속하게 개구부를 조이거나 고정할 수 있는 편의성을 제공합니다.
물리적 관점에서 코드록은 '수직 항력에 의한 마찰력 극대화' 원리를 이용합니다. 내부 스프링이 플런저(Plunger)를 밀어 올릴 때, 끈의 피복과 코드록 내부 벽면 사이에 발생하는 마찰 계수가 끈에 가해지는 인장력보다 커지도록 설계되어 있습니다. 이는 전통적인 매듭 방식이 가진 단점, 즉 결속과 해제에 소요되는 시간적 손실과 반복 사용 시 끈의 섬유 조직이 마모되어 인장 강도가 저하되는 문제를 공학적으로 해결한 방식입니다.
산업 현장에서 코드록의 선택은 제품의 사용자 경험(UX)과 내구성을 결정짓는 핵심 지표입니다. 특히 혹한기 아웃도어 환경에서는 사용자가 두꺼운 장갑을 착용한 상태에서도 한 손으로 조작(One-hand Operation)이 가능해야 하므로, 플런저의 압축 거리(Stroke)와 스프링의 반발력(Tension) 수치가 엄격하게 관리됩니다. 또한, 벨크로(Velcro)나 지퍼(Zipper)와 비교했을 때, 코드록은 미세한 길이 조절이 가능하고 고장 시 교체가 용이하며, 외부 오염 물질(진흙, 눈 등)에 노출되어도 기능 저하가 적다는 강력한 장점을 보유하고 있습니다.
¶ 정의 및 작동 원리

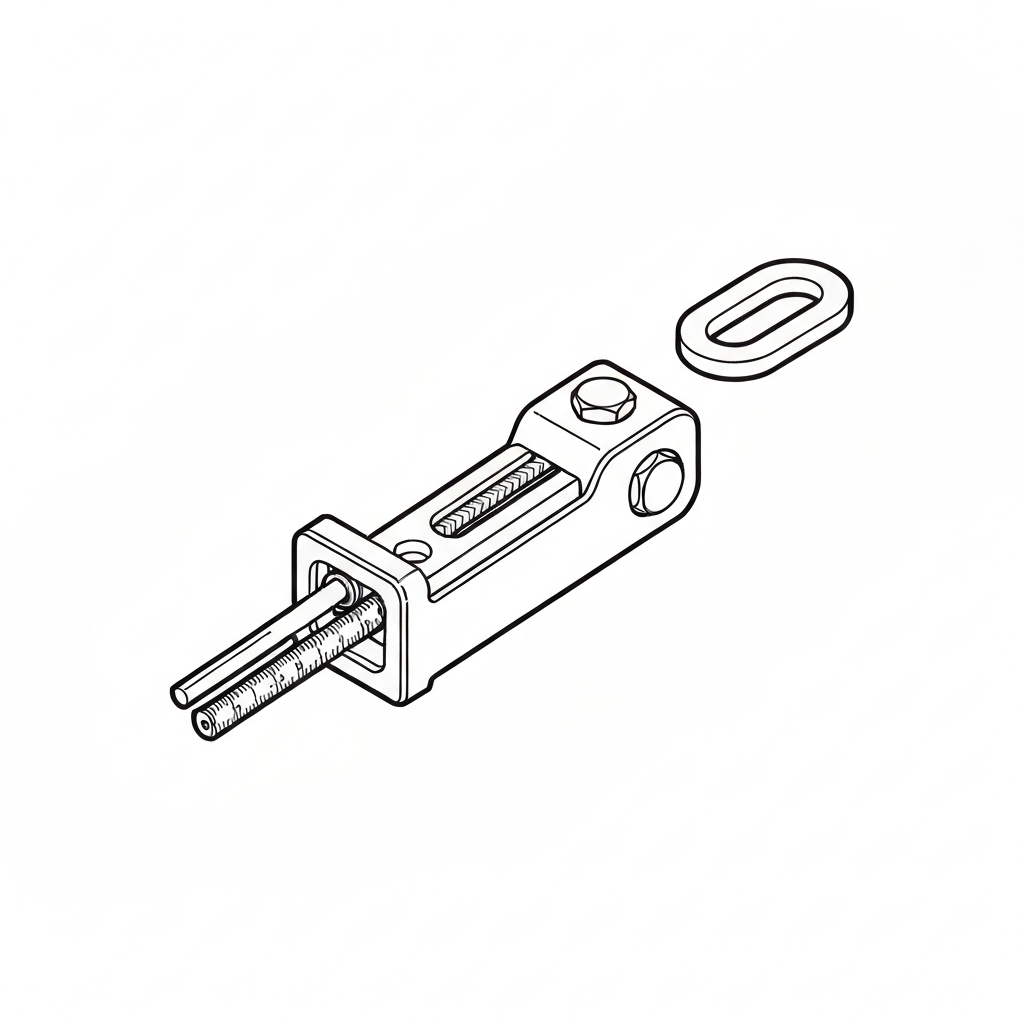

코드록은 외부 하우징(Housing), 내부 플런저(Plunger), 그리고 금속 스프링(Spring)의 세 가지 핵심 부품으로 구성된 정밀 압착 장치입니다.
- 작동 메커니즘: 사용자가 플런저를 누르면 하우징과 플런저의 구멍이 일직선으로 정렬되어 끈이 자유롭게 이동할 수 있는 상태(Open State)가 됩니다. 플런저에서 손을 떼면 내부 스프링의 복원력에 의해 플런저가 위로 밀려 올라가며, 하우징과 플런저 사이의 좁은 틈에 끈이 강력하게 압착되어 고정(Locked State)됩니다.
- 봉제와의 연관성 및 ISO 규격: 코드록 자체는 하드웨어 부자재이므로 ISO 4915 (Stitch types) 분류에 직접 포함되지는 않습니다. 그러나 코드록이 기능을 수행하기 위해 장착되는 통로인 '코드 채널(Cord Channel)'은 반드시 ISO 4915 규격에 따른 스티치로 봉제되어야 합니다. 주로 Class 301 (본봉) 또는 Class 401 (2줄 체인 스티치)이 사용됩니다. 특히 가방의 입구 부분은 내구성을 위해 Class 514 (4선 오버록) 처리 후 본봉으로 꺾어 박는 공정이 수반됩니다. 따라서 ISO 4915는 코드록의 '설치 환경'을 규정하는 핵심 기술 표준으로 작용합니다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 주요 재질 | POM (Polyoxymethylene), Nylon 66, Zinc Alloy | 내마모성 및 기계적 강도 고려 |
| 스프링 재질 | Stainless Steel (SUS 304 / SUS 316) | 부식 방지 필수 (ASTM B117 대응) |
| 적합 끈 직경 | 1.5mm ~ 10.0mm | 모델별 홀(Hole) 사이즈 상이 |
| 인장 유지력 | 2.5kgf ~ 15.0kgf | 스프링 K-값(탄성계수) 및 내부 돌기 설계에 비례 |
| 내열 온도 | -40°C ~ 120°C (POM 기준) | 아웃도어 및 산업용 환경 대응 |
| 관련 봉제 기계 | Juki DDL-9000C, Brother S-7300A, Juki DSC-246 | 채널 봉제 및 실린더 베드 작업용 |
| 바늘 시스템 | DB×1, DP×5, DP×17 (헤비듀티 가방용) | #14 ~ #22 사용 (원단 두께에 따라 가변) |
| 표준 SPI | 8 ~ 10 SPI (가방), 10 ~ 14 SPI (의류) | 끈 이동 시 마찰 저항 및 시접 강도 고려 |
| 밑실 장력 (Towa) | 20 ~ 35gf (본봉 기준) | 채널 봉제 시 일정함 유지 필수 |
| 상실 장력 | 120 ~ 160gf | 원단 두께 및 끈 부피에 따라 디지털 제어 |
| 사출 정밀도 | ±0.05mm 이내 | 플런저 고착 방지 및 공차 관리 |
¶ 적용 분야 및 세부 사양
코드록은 제품의 카테고리에 따라 요구되는 물리적 특성과 봉제 사양이 상이합니다.
- 아웃도어 및 기능성 의류:
- 후드 개구부(Hood Opening): 안면 밀착도를 조절하여 강풍 유입을 차단합니다. 주로 2.5mm~3mm 쇼크 코드를 사용하며, SPI 12~14의 본봉으로 채널을 형성합니다.
- 밑단(Hem Drawcord): 재킷 하단에서 올라오는 냉기를 차단합니다. 셔츠 옆솔기(Side Seam) 하단에 코드록을 고정하기 위한 별도의 웨빙 루프를 봉제하기도 합니다.
- 허리 라인(Waist Cinch): 파카 내부에서 실루엣을 조절합니다. 피부 마찰을 최소화하기 위해 부드러운 나일론 재질의 미니 코드록이 선호됩니다.

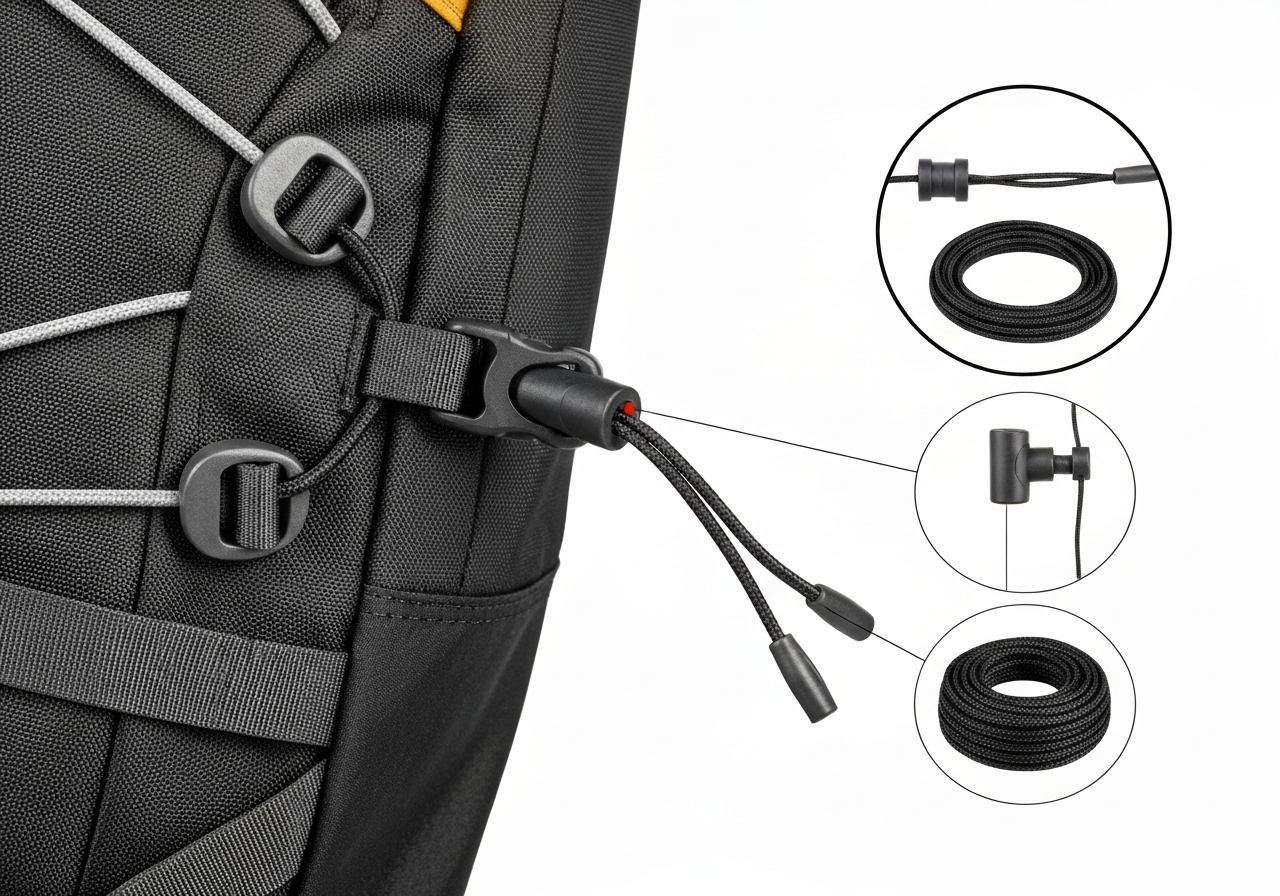

- 가방 및 잡화 (Bag Parts & Assembly):
- 백팩 스노우 스커트(Snow Skirt): 메인 수납부 상단의 확장 슬리브를 조이는 용도입니다. 잦은 개폐가 발생하므로 내구성이 높은 POM 재질과 8~10 SPI의 굵은 실(코아사 20수/3합 등)을 사용합니다.
- 실린더 베드 공정: 가방의 입구 곡선 부위나 좁은 통로에 코드 채널을 봉제할 때는 Juki DSC-246과 같은 실린더 베드 유니즌 피드(Unison Feed) 기계를 사용하여 원단 밀림 없이 정교하게 작업합니다.
- 측면 압축 스트랩(Side Compression): 내용물이 적을 때 가방의 부피를 줄입니다. 이때는 코드록보다 래더락(Ladder Lock)이 흔히 쓰이지만, 경량 배낭에서는 4mm 이상의 굵은 끈과 대형 코드록 조합을 사용합니다.
- 특수 및 산업용:
- 군용 전술 배낭(MOLLE): 야간 작전 시 소음을 줄이기 위해 무소음 플라스틱 재질과 적외선 반사 방지(IR Compliant) 처리가 된 코드록을 사용합니다.
- 의료용 마스크 조절기: 장시간 착용 시 귀의 통증을 줄이기 위해 실리콘 또는 연질 TPE 재질의 초소형 코드록을 적용합니다.
- 캠핑용 텐트 가이 라인(Guy-line): 강풍 하중을 견뎌야 하므로 인장 유지력이 15kgf 이상인 헤비듀티 모델을 사용합니다.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
- 스프링 탄성 저하 및 부식 (Spring Fatigue/Corrosion)
- 원인: 저가형 탄소강 스프링 사용 또는 해안가 등 염분 노출 환경.
- 해결: SUS 304 등급 이상의 스테인리스 스프링 적용 확인 및 염수 분무 테스트(Salt Spray Test) 데이터 검증.
- 끈 미끄러짐 현상 (Cord Slippage)
- 원인: 끈의 직경이 코드록 홀에 비해 너무 가늘거나, 끈의 표면이 지나치게 매끄러운 필라멘트사로 구성됨.
- 해결: 끈의 직경을 0.5mm 상향하거나, 내부 돌기(Teeth)가 설계된 고정력 강화형 코드록으로 교체.
- 사출 잔여물에 의한 끈 손상 (Burrs/Flashing)
- 원인: 금형 노후화로 인해 플라스틱 단면에 날카로운 돌기 발생.
- 해결: 금형 정밀 보수 및 사출 후 바이브레이팅(Vibrating) 연마 공정 추가.
- 저온 취성 파손 (Cold Brittleness)
- 원인: 혹한기 환경에서 일반 POM 재질의 충격 강도 저하.
- 해결: 내충격성이 강화된 Impact-modified Nylon 또는 저온 특화 POM 원료(DuPont Delrin 등) 사용.
- 플런저 고착 (Plunger Jamming)
- 원인: 하우징 내부 이물질 침투 또는 사출 시 수축률 불균형으로 인한 공차 미달.
- 해결: 조립 전 에어 블로잉 공정 및 전수 작동 테스트(Function Test) 실시.
- 끈 피복 밀림 (Sheath Slippage)
- 현상: 코드록이 끈을 물고 있을 때 끈의 내부 심지(Core)는 고정되어 있으나 외부 피복(Sheath)만 밀려 나가는 현상.
- 해결: 끈의 끝단 처리를 단순 열처리가 아닌, 심지와 피복을 동시에 고정하는 아세테이트 팁(Acetate Tipping) 또는 초음파 융착으로 변경.
¶ 품질 검사 기준 (QC Standards)
- 인장 유지력 테스트 (Holding Power Test): 코드록에 표준 끈을 끼운 후, 인장 시험기(Instron 등)를 통해 지정된 하중(예: 5kgf)을 1분간 가했을 때 끈의 밀림이 3mm 이내여야 함. (ISO 2062 준용)
- 반복 내구성 테스트 (Cycle Test): 자동화 장비를 이용해 플런저를 5,000회 이상 반복 압축한 후에도 초기 스프링 장력의 85% 이상을 유지해야 함.
- 유해물질 검사 (Chemical Compliance): 피부 접촉이 빈번하므로 REACH, RoHS, OEKO-TEX Standard 100 기준을 충족해야 하며, 특히 아동용의 경우 납(Pb) 및 프탈레이트 함유량 확인 필수.
- 색상 일치성 (Color Fastness): 원단 및 끈과의 매칭을 위해 D65 표준 광원 아래에서 Delta E 1.0 이내의 색차 관리.
- 저온 충격 테스트: -20°C 환경에서 24시간 방치 후 1m 높이에서 낙하시켰을 때 크랙이나 파손이 없어야 함.
- 염수 분무 테스트 (Salt Spray Test): 해양 스포츠용 제품의 경우, 5% NaCl 용액에서 48시간 노출 후 스프링 부식 및 작동 여부 확인.
¶ 현장 은어 및 국가별 명칭
| 언어 | 용어 | 로마자 표기 | 비고 |
|---|---|---|---|
| 한국어 (KR) | 스토퍼 | Stopper | 현장에서 가장 보편적으로 사용 |
| 한국어 (KR) | 돼지코 | Dwae-ji-ko | 구멍이 2개인 2-Hole 코드록의 별칭 |
| 베트남어 (VN) | Chốt dây | Chot day | 끈 고정 장치를 뜻하는 표준 용어 |
| 베트남어 (VN) | Nút chặn | Nut chan | '차단하는 단추'라는 의미의 현장 용어 |
| 일본어 (JP) | ストッパー | Sutoppa | 일본 바이어 기술서 표준 표기 |
| 일본어 (JP) | 紐止め | Himodome | 끈을 멈춘다는 뜻의 전통적 명칭 |
| 중국어 (CN) | 弹簧扣 | Tanhuang kou | 스프링 버클(Spring Buckle) |
| 중국어 (CN) | 猪鼻扣 | Zhubi kou | 돼지코 모양의 코드록을 지칭 |
¶ 장비 세팅 및 공정 가이드
- 채널 봉제 장력 설정: 코드록이 삽입될 통로(Channel) 봉제 시, 내부 공간 확보를 위해 노루발 압력을 평소보다 15% 낮추고 테플론(Teflon) 노루발을 사용하여 원단 밀림을 방지합니다. Juki DDL-9000C 사용 시 디지털 텐션 기능을 활용하여 구간별 장력을 자동 최적화합니다.
- 바늘 및 실 선택: 끈이 통과하는 입구는 바텍(Bartack) 처리가 수반되므로, 바늘 열 발생에 의한 원단 녹음 방지를 위해 NY(Nylon) 코팅 바늘 사용을 권장합니다. 가방용 헤비듀티 작업 시에는 Juki DSC-246에 DP×17 #20 바늘을 세팅합니다.
- 코드 삽입 공정: 대량 생산 시 '와이어 루프(Wire Loop)' 도구를 사용하여 끈을 먼저 채널에 통과시킨 후 코드록을 장착합니다. 이때 끈의 끝단은 반드시 열처리(Heat Sealing) 또는 아세테이트 팁(Acetate Tipping) 처리가 되어 있어야 코드록 내부에서 피복이 밀리지 않습니다.
- 위치 고정: 코드록이 제품 내부로 빨려 들어가는 것을 방지하기 위해, 코드 끝단에 코드 엔드(Cord End)를 장착하거나 매듭(Knot) 처리를 반드시 병행해야 합니다.
- 재봉기 속도 제어: 곡선 구간의 코드 채널 봉제 시 속도를 2,500spm 이하로 제한하여 스티치 간격의 균일성을 확보합니다. Brother S-7300A의 전자 피드 기능을 활용하면 SPI 오차를 0.1mm 단위로 제어할 수 있습니다.
¶ 공정 흐름도 (Process Flowchart)
¶ 관련 항목 (Related Items)
- 드로우스트링 (Drawstring): 코드록과 짝을 이루는 원형/평형 형태의 끈.
- 코드 엔드 (Cord End / Bell Stopper): 끈의 끝부분에 부착하여 매듭을 가리고 장식 효과를 주는 부품.
- 아이렛 (Eyelet / Grommet): 끈이 원단을 통과하는 지점의 파손을 방지하기 위한 금속/플라스틱 보강 링.
- 쇼크 코드 (Shock Cord): 내부에 라텍스 코어가 들어있어 신축성이 있는 탄성 끈으로, 코드록과 가장 많이 조합됨.
- 웨빙 (Webbing): 코드록 대신 래더락(Ladder Lock)이나 버클과 조합되어 사용되는 평평한 끈.
¶ 소재별 비교 분석 (Material Comparison)
코드록의 성능은 하우징과 플런저의 소재 조합에 따라 결정됩니다.
- POM (Polyoxymethylene):
- 장점: 자기 윤활성이 있어 작동이 부드럽고, 기계적 강도가 매우 높음. 사출 정밀도가 우수하여 가장 널리 쓰임.
- 단점: 자외선(UV)에 장기간 노출 시 황변 및 취성 발생 가능성. (UV 안정제 첨가로 보완 가능)
- Nylon 66 (Polyamide):
- 장점: 인성이 좋아 충격에 강하며, 염색(Dyeing)이 가능하여 원단 색상에 맞추기 용이함.
- 단점: 흡습성이 있어 습한 환경에서 치수 변화가 미세하게 발생할 수 있음.
- Zinc Alloy (아연 합금):
- 장점: 고급스러운 외관과 묵직한 무게감. 프리미엄 패션 브랜드에서 주로 채택.
- 단점: 플라스틱 대비 무겁고 가격이 높으며, 도금(Plating) 박리 위험이 있음.
¶ 국가별 생산 현장 실무 및 노하우
- 한국 (Korea): 주로 고부가가치 아웃도어 및 골프웨어 샘플 작업을 수행합니다. '스토퍼'라는 용어를 사용하며, 코드록의 스프링 압력을 손으로 직접 눌러보며 '클릭감'을 확인하는 감성 품질을 중시합니다. 봉제 시에는 Juki DDL-9000C와 같은 고성능 본봉기를 사용하여 스티치 정밀도를 극대화합니다.
- 베트남 (Vietnam): 대량 생산 기지로서 라인 밸런싱(LOB)을 위해 코드 삽입 공정을 자동화하거나 전용 지그(Jig)를 사용합니다. 현장에서는 'Chốt dây'라고 부르며, 끈의 끝단 처리(Tipping) 상태가 코드록 조립 속도에 미치는 영향을 엄격히 관리합니다.
- 중국 (China): 전 세계 코드록 공급의 80% 이상을 담당하는 자재 허브입니다. '弹簧扣(Tanhuang kou)'라고 부르며, 금형 설계부터 사출까지 일관 공정을 갖춘 공장이 많습니다. 단가 절감을 위해 재생 원료를 섞는 경우가 있으므로, 입고 QC 시 '파쇄 테스트(Crush Test)'를 통해 신재(Virgin Material) 사용 여부를 확인하는 것이 필수입니다.
¶ 실전 트러블슈팅: "이런 증상이면 여기를 확인하라"
- 증상: 코드록을 조였는데도 끈이 서서히 풀린다.
- 체크포인트 1: 끈의 직경 측정. (규격보다 0.5mm 이상 작으면 교체)
- 체크포인트 2: 끈의 조직 확인. (우븐 피복이 너무 매끄러운 경우 거친 조직의 끈으로 변경)
- 체크포인트 3: 스프링 장력 측정. (Towa 장력계 등으로 눌렀을 때의 저항값이 기준치 미달인지 확인)
- 증상: 코드록 플런저가 눌린 상태에서 복원되지 않는다.
- 체크포인트 1: 하우징 내부 사출 찌꺼기(Flash) 유무 확인.
- 체크포인트 2: 스프링의 조립 방향 확인. (간혹 스프링이 꼬여서 삽입되는 경우 발생)
- 체크포인트 3: 끈의 두께가 코드록 홀의 최대 허용치를 초과했는지 확인.
- 증상: 봉제 후 코드록 주변 원단이 운다 (Puckering).
- 체크포인트 1: 채널 봉제 시 이송(Feed) 속도와 노루발 압력 확인. (압력을 낮추고 차동 이송 조절)
- 체크포인트 2: 끈이 삽입된 상태에서 봉제했는지 확인. (끈이 씹히면 퍼커링 발생)
¶ 유지보수 및 보관 가이드
- 보관 환경: 직사광선을 피하고 서늘한 곳에 보관해야 POM 소재의 황변을 방지할 수 있습니다. 습도 60% 이하 권장.
- 세탁 주의사항: 금속 코드록의 경우 세탁 시 세탁조 내부를 손상시킬 수 있으므로, 제품을 뒤집어서 세탁망에 넣거나 코드록을 고무 밴드로 감싸는 처리가 필요합니다. 산업용 세탁(Industrial Laundry) 시에는 90°C 이상의 내열성 테스트를 거친 전용 모델을 사용해야 합니다.
- 금형 관리: 사출 공장에서는 매 50,000 shot마다 금형의 파팅 라인(Parting Line)을 점검하여 끈 손상을 유발하는 버(Burr) 발생을 억제해야 합니다.
¶ 고급 엔지니어링 데이터: 스프링 하중 계산 (참고용)
코드록의 고정력($F$)은 다음과 같은 수식의 영향을 받습니다. $$F = \mu \cdot (k \cdot x)$$ * $\mu$: 끈과 코드록 내부 재질 간의 마찰 계수 * $k$: 스프링 상수 (Spring Rate) * $x$: 스프링의 압축 변위
따라서 고정력을 높이기 위해서는 단순히 강한 스프링($k$)을 쓰는 것뿐만 아니라, 내부 벽면에 돌기(Teeth)를 설계하여 마찰 계수($\mu$)를 인위적으로 높이는 설계가 병행됩니다. 현장에서는 Towa 디지털 게이지를 개조하여 플런저 압축 시의 반발력을 gf 단위로 측정하여 데이터화합니다.
¶ 지속 가능성 및 환경 규제 (Sustainability)
최근 글로벌 브랜드(Nike, Adidas, Patagonia 등)의 요구에 따라 코드록 제조 공정에서도 친환경 소재 도입이 가속화되고 있습니다. * Recycled POM: 사출 공정에서 발생하는 스푸루(Sprue)와 러너(Runner)를 재분쇄하여 일정 비율 섞거나, 폐기된 플라스틱을 재활용한 GRS(Global Recycled Standard) 인증 소재 사용. * Bio-based Nylon: 피마자유(Castor Oil) 등 식물성 원료에서 추출한 나일론을 사용하여 탄소 배출량 절감. * PFAS-Free: 발수 가공된 끈과 조합 시, 코드록 자체에서도 과불화화합물이 검출되지 않도록 원료 단계부터 관리.
¶ 글로벌 공급망 관리 (Supply Chain Management)
코드록은 단가는 낮지만 결품 시 완제품 출고가 불가능한 'Critical C-Parts'로 분류됩니다. * 리드 타임(Lead Time): 일반적인 사출물은 2~3주 소요되나, 브랜드 전용 로고 각인(Laser Engraving)이나 특수 도색이 포함될 경우 4~6주까지 늘어날 수 있습니다. * 최소 주문 수량(MOQ): 표준 색상(Black, White)은 재고 운영이 가능하나, 별도 염색(Dyeing-to-match) 시에는 통상 3,000~5,000개 이상의 MOQ가 발생합니다. * 품질 보증: 대량 입고 시 AQL 1.0(Major) / 2.5(Minor) 수준의 샘플링 검사를 권장합니다.
¶ 코드록 형상 및 구조적 분류 (Visual & Structural Types)
이미지 자료를 대신하여 현장에서 사용되는 주요 형상을 기술적으로 묘사합니다.
- Single Hole (1-Hole) Type:
- 구조: 하나의 큰 구멍에 두 줄의 끈이 동시에 통과하거나 한 줄의 끈만 통과하는 방식.
- 특징: 구조가 단순하여 고장이 적고, 대형 끈(4mm 이상)에 적합함.
- Double Hole (2-Hole) Type (일명 돼지코):
- 구조: 플런저와 하우징에 두 개의 독립된 구멍이 있어 끈이 각각 통과함.
- 특징: 두 줄의 끈이 꼬이지 않도록 유지해주며, 대칭적인 디자인으로 가방 전면부에 주로 사용됨.
- Side-Squeeze Type:
- 구조: 상단 플런저가 아닌 측면의 윙(Wing)을 눌러 해제하는 방식.
- 특징: 높이가 낮아 슬림한 디자인 구현이 가능하며, 의류 밑단 등에 매립형으로 사용하기 좋음.
- Heavy Duty Type:
- 구조: 하우징 외벽을 두껍게 설계하고 강화 스테인리스 스프링을 삽입.
- 특징: 군용 배낭이나 텐트 등 고하중이 걸리는 부위에 사용.
¶ 봉제 공정의 기술적 세부 세팅 (Technical Setting for Sewing)
코드록 채널 봉제 시 현장 기술자가 준수해야 할 정밀 세팅값입니다.
- 노루발 압력 (Presser Foot Pressure):
- 일반 본봉: 3.0 ~ 4.0 kgf
- 코드 채널 봉제 시: 2.5 kgf (원단 손상 방지 및 내부 공간 확보)
- 이송 궤적 (Feed Dog Movement):
- 타원형 이송(Oval Feed)보다는 박스 이송(Box Feed) 방식의 기계(Juki DDL-9000C 등)를 사용하여 두꺼운 시접 부위에서도 일정한 SPI를 유지함.
- 실의 꼬임 (Thread Twist):
- 고속 봉제 시 실 풀림 방지를 위해 'S-꼬임'보다는 'Z-꼬임' 실을 사용하며, 코드록과의 마찰을 고려하여 실리콘 오일링 처리가 된 실을 선호함.
¶ 결론 및 현장 제언
코드록은 단순한 플라스틱 부품처럼 보이지만, 실제로는 스프링 역학, 소재 공학, 그리고 정밀 봉제 기술이 집약된 핵심 부자재입니다. 특히 가방 제조 공정에서 Juki DSC-246과 같은 전용 장비를 이용한 채널 봉제의 품질은 코드록의 수명과 직결됩니다. 현장 관리자는 자재 입고 시 스프링 장력의 편차를 반드시 확인하고, 봉제 라인에서는 끈의 끝단 처리 상태를 전수 검사하여 소비자 사용 중 발생할 수 있는 '피복 밀림'이나 '플런저 고착' 사고를 미연에 방지해야 합니다. 또한, 브랜드의 지속 가능성 목표에 맞춰 GRS 인증 소재나 PFAS-Free 자재로의 전환을 선제적으로 검토할 것을 권장합니다.
