크로스스트랩 (Crossbody Strap / dây đeo chéo / ショルダーベルト)
¶ 개요

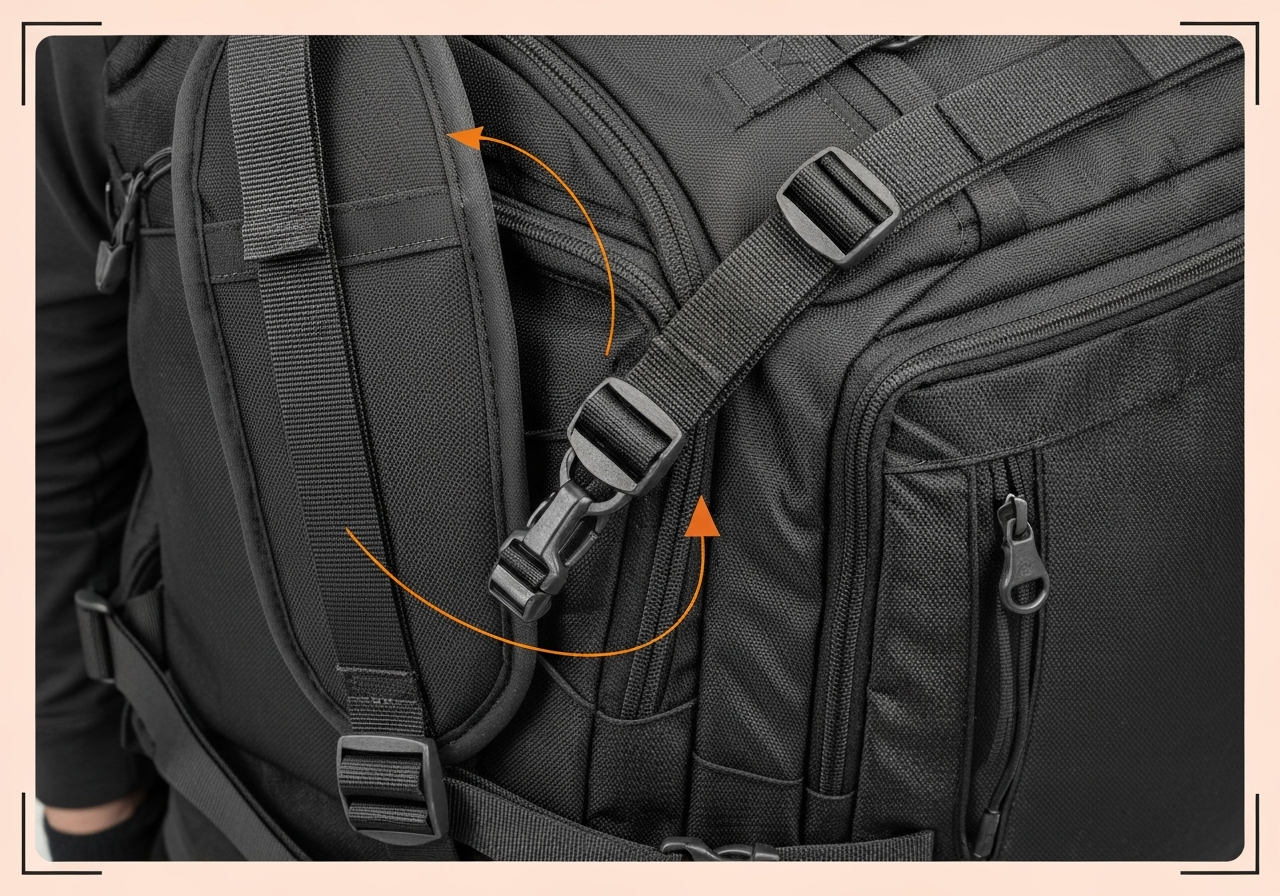

크로스스트랩(Crossbody Strap)은 가방 본체의 양측 또는 특정 연결 지점에 결합하여 사용자의 어깨와 가슴을 가로질러 사선으로 멜 수 있도록 설계된 긴 형태의 끈(Strap) 부품입니다. 단순히 가방을 휴대하는 수단을 넘어, 하중을 신체 전체에 고르게 분산시키고 사용자의 양손을 자유롭게(Hands-free) 하는 기능적 핵심 요소입니다.

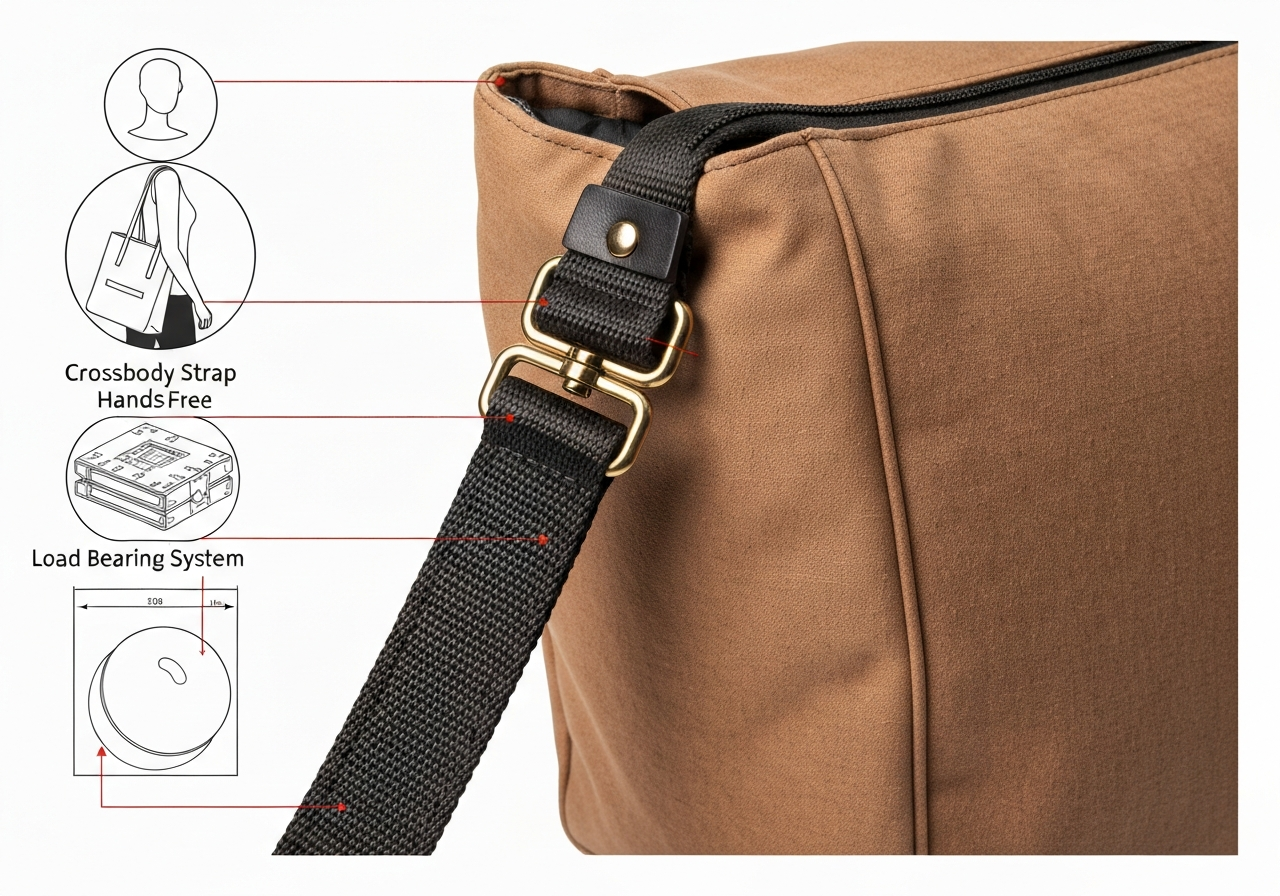

물리적 메커니즘 측면에서 크로스스트랩은 '하중 전달 시스템(Load Bearing System)'으로 작동합니다. 일반적인 숄더백이 한쪽 어깨의 승모근(Trapezius)에 수직 하중을 집중시켜 근육 피로와 슬립(Slip) 현상을 유발하는 것과 달리, 크로스스트랩은 어깨에서 반대쪽 골반으로 이어지는 사선 축(약 45~60도 각도)을 통해 무게를 분산시킵니다. 이는 보행 시 가방의 흔들림을 최소화하고 신체 밀착력을 높여 동적인 활동(자전거 주행, 등산, 전술 활동 등)에서 안정성을 극대화합니다.
산업 현장에서 크로스스트랩은 제품의 내구성을 결정짓는 가장 중요한 부위 중 하나로 간주됩니다. 대체 기법인 핸드 캐리(Hand Carry) 핸들이나 단순 숄더 스트랩에 비해 훨씬 높은 인장 강도가 요구되며, 이에 따라 원단(Shell), 심지(Interlining), 고밀도 웨빙(Webbing)을 적층하여 봉제하는 '5층 샌드위치 구조'가 글로벌 표준으로 채택됩니다. 제조 공정에서는 단순한 본봉을 넘어 중량물용 특수 재봉기와 고강력 나일론사를 사용한 보강 봉제(Bartack)가 필수적이며, 이는 제품의 수명 및 안전성과 직결되는 핵심 공정입니다.
¶ 정의 및 구조
물리적으로 크로스스트랩은 다층 복합 구조를 가집니다. 외관을 결정하는 겉감(원단) 내부에 형태 유지와 강도 보강을 위한 심지 또는 나일론 웨빙이 삽입됩니다.
- 물리적·기계적 작동 원리: 스트랩 봉제 시 바늘이 원단-심지-웨빙의 다층 구조를 관통할 때, 상실(Needle Thread)과 밑실(Bobbin Thread)이 교차하며 형성하는 '스티치 루프(Stitch Loop)'가 내부 웨빙의 섬유 조직과 결착되어 강력한 마찰 저항력을 생성합니다. 특히 종합송(Unison Feed) 재봉기는 노루발, 바늘, 이송치가 동시에 원단을 밀어주어 두꺼운 층 사이의 층밀림(Ply Shift)을 방지하고 균일한 스티치 길이를 유지합니다.
- 유사 기법과의 차이: 일반적인 의류용 벨트나 장식용 끈은 심미성에 치중하여 얇은 심지를 사용하지만, 크로스스트랩은 내부 핵심재(Core Material)로 인장 강도가 검증된 폴리프로필렌(PP) 또는 나일론 66(Nylon 66) 웨빙을 반드시 삽입합니다. 이는 외관 원단이 파손되더라도 가방이 신체에서 이탈하지 않도록 하는 안전장치 역할을 합니다.
- 역사적 배경: 크로스스트랩의 기원은 군용 슬링(Sling)과 전령들의 메신저 백에서 찾을 수 있습니다. 2차 세계대전 당시 군용 장비의 휴대성을 높이기 위해 개발된 고밀도 직조 방식이 현대의 산업용 웨빙과 봉제 기법으로 발전하였으며, 1980년대 이후 도시형 메신저 문화와 결합하며 대중화되었습니다.
- 국가별 현장 인식 및 제조 생태계:
- 한국 (KR): 마감의 정교함과 '기다이(가이드)'를 활용한 일정한 스티치 간격을 매우 중시합니다. 주로 고가의 가죽 잡화나 프리미엄 아웃도어 브랜드의 샘플 및 소량 생산을 담당하며, 수동 종합송 기계의 섬세한 조작을 통한 '한땀 넣기' 기법이 발달해 있습니다.
- 베트남 (VN): 나이키, 아디다스, 투미(TUMI) 등 글로벌 브랜드의 대형 공장이 밀집해 있습니다. ISO 9001/14001 기반의 엄격한 품질 관리 하에 자동화된 패턴 바택(Pattern Tacker)을 활용한 표준화된 강도 확보와 대량 생산 효율성에 집중합니다.
- 중국 (CN): 광저우, 취안저우 등지의 자재 시장을 기반으로 다양한 기능성 부자재(자석 버클, 퀵 릴리즈 등)를 결합한 복합 구조의 스트랩 생산에 강점이 있습니다. 원가 절감을 위한 효율적 공정 설계와 모듈화된 생산 라인이 특징입니다.
- 구성 요소: 스트랩 본체, 길이 조절용 버클(Adjuster/Slider), 탈부착용 개고리(Snap Hook), 연결용 D링(D-Ring), 그리고 어깨의 피로도를 줄여주는 숄더 패드(Shoulder Pad)로 구성됩니다.
- 봉제 특성: 주로 ISO 4915 Class 301 (Lockstitch)을 기본으로 하되, 스트랩의 끝단 처리와 부자재 연결부에는 ISO 4915 Class 304 (Zigzag Stitch) 기반의 자동 바택 패턴이 적용됩니다. 가죽이나 두꺼운 캔버스 소재의 경우 이송력을 높이기 위해 상하송(Walking Foot) 또는 종합송(Unison Feed) 방식의 기계가 사용됩니다.
¶ 기술 사양표
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 (ISO 4915) | Class 301 (본봉), Class 304 (지그재그/바택) | 보강 부위는 304 변형 패턴 사용 |
| 주요 재봉기 유형 | 종합송 재봉기 (Unison Feed), 자동 바택기 (Pattern Tacker) | 중량물 작업용 필수 |
| 추천 모델 | Juki LU-2810, Brother S-7300A, Juki LK-1900B, Mitsubishi PLK-B | 글로벌 표준 모델 |
| 추가 호환 모델 | Duerkopp Adler 867, Pfaff 1245, Seiko LSW-8BL | 하이엔드 및 특수 공정용 |
| 바늘 시스템 | DP×17 (#18 ~ #23), DP×5 (#14 ~ #16) | 소재 두께 및 실 번수에 따라 차등 적용 |
| 스티치 밀도 (SPI) | 7 ~ 10 SPI (가방/잡화), 10 ~ 12 SPI (의류용) | 인장 강도와 직결됨 (SPI 낮을수록 강도 유리) |
| 봉사(Thread) 규격 | 바늘실: Nylon 20/3, 30/3 / 밑실: Nylon 20/3, 30/3 | 고강력 본디드 나일론사 권장 |
| 최대 봉제 속도 | 2,000 ~ 2,500 spm | 고속 봉제 시 실 녹음(Melting) 주의 |
| 적합 원단 | Canvas, Cordura, Ballistic Nylon, Synthetic Leather | 500D ~ 1680D 고밀도 직물 위주 |
| 권장 장력 (Towa 기준) | 바늘실: 1.8 ~ 2.8N / 밑실: 0.4 ~ 0.6N | 20/3합 나일론사 기준 표준 세팅 |
| 노루발 압력 | 5.0 ~ 8.0 kgf | 소재의 밀도 및 두께에 따라 현장 조정 |
¶ 적용 분야
크로스스트랩은 사용 환경과 요구되는 하중 강도에 따라 봉제 사양이 엄격히 구분됩니다.

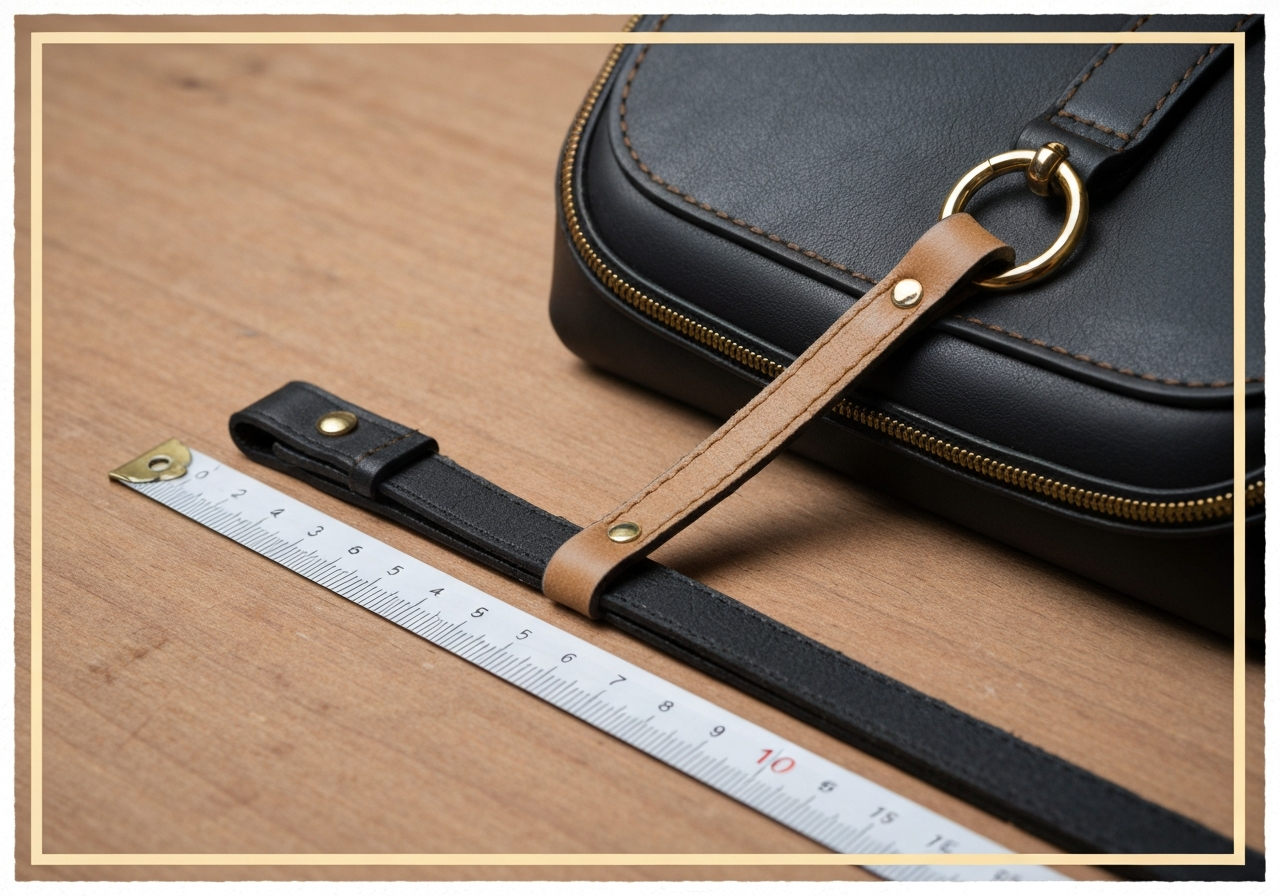

- 가방 및 잡화:

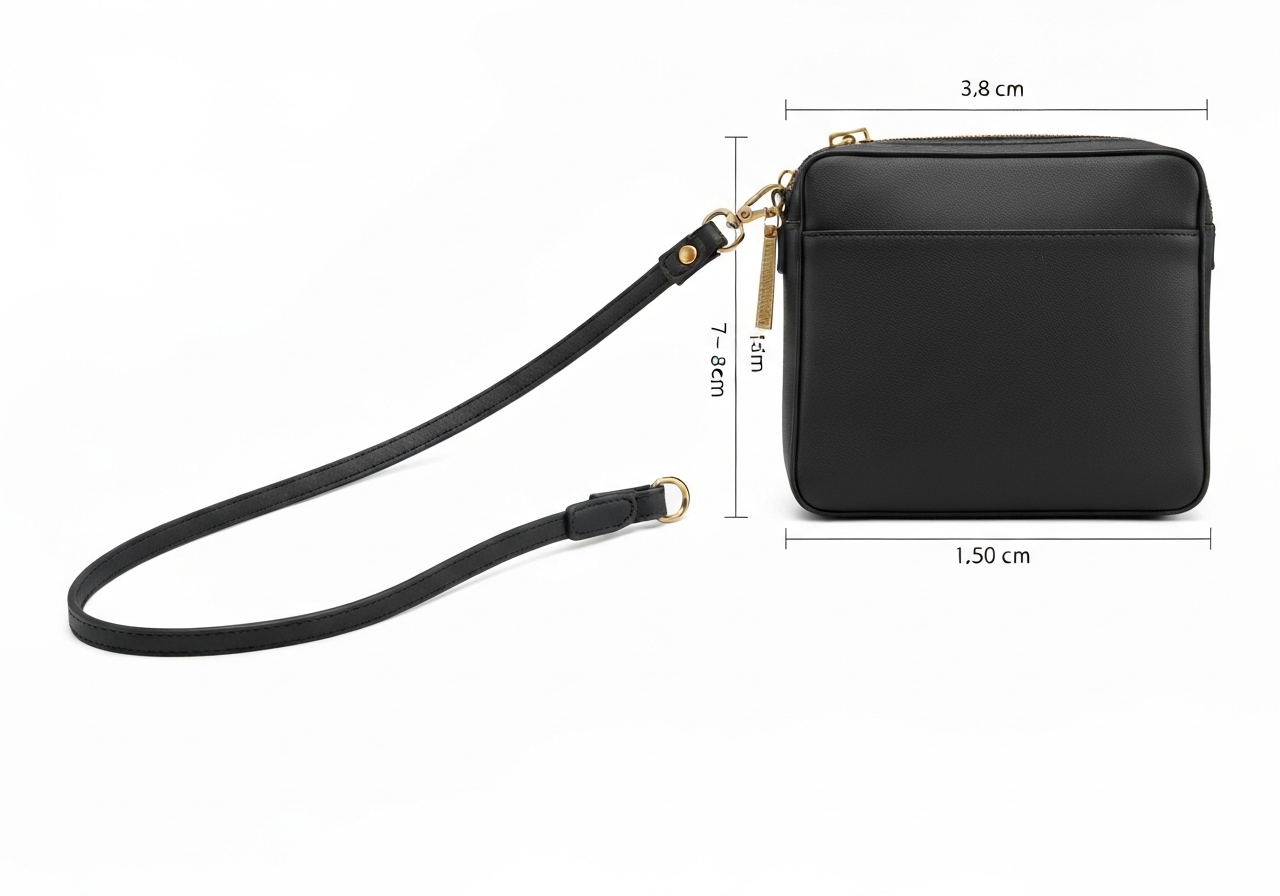

- **메신저 백**: 자전거 주행 시 흔들림 방지를 위해 3점식 스트랩(보조 스트랩 포함) 구조를 채택하며, 7~8 SPI의 낮은 밀도로 봉제하여 유연성과 강도를 동시에 확보합니다.
- **노트북 가방**: 하중이 집중되는 D링 연결부에 'X'자 형태의 박스 스티치(Box Stitch)와 바택을 중첩 적용합니다.

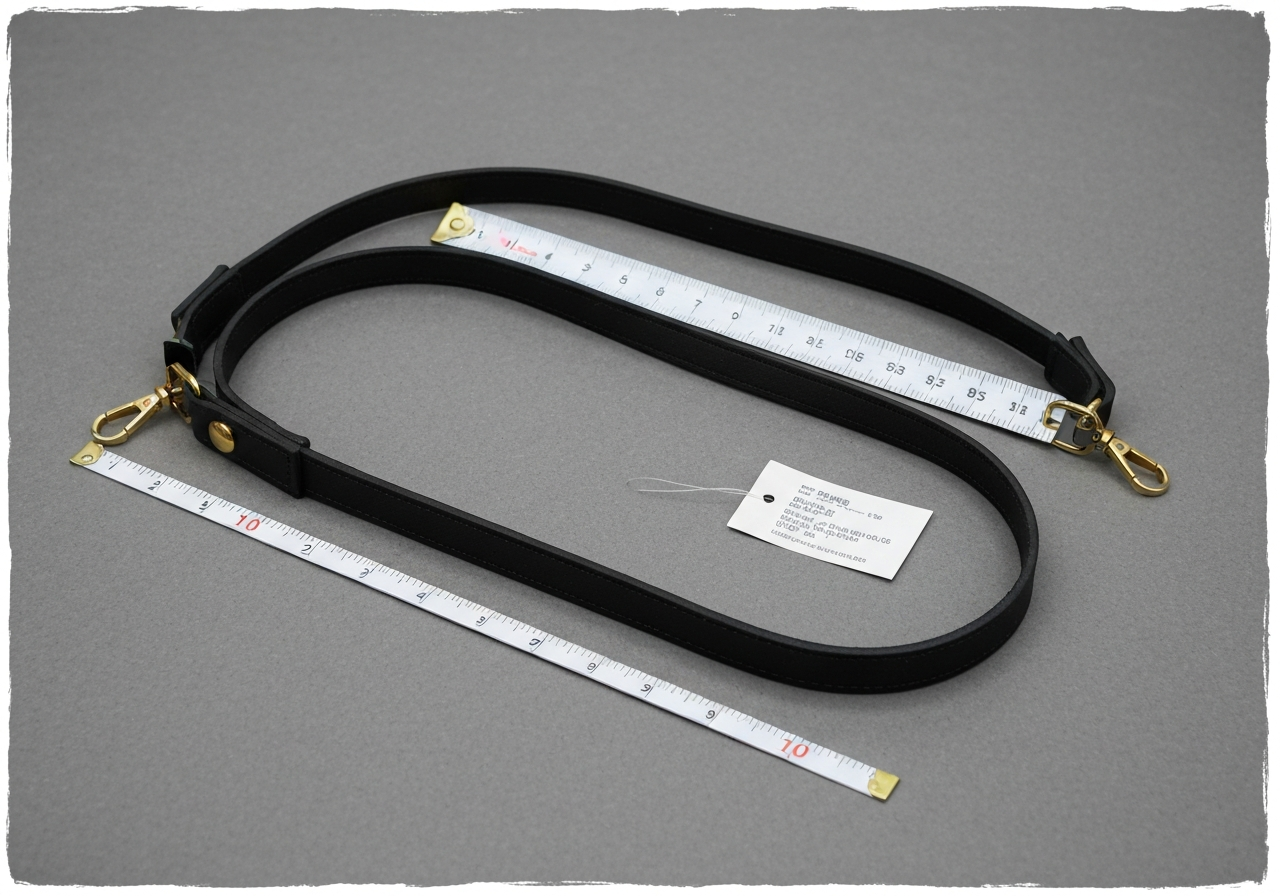

- **카메라 스트랩**: 장비 낙하 방지를 위해 고강력 나일론 20/3합 이상의 실을 사용하며, 미끄럼 방지를 위한 실리콘 프린팅 웨빙이 결합되기도 합니다.

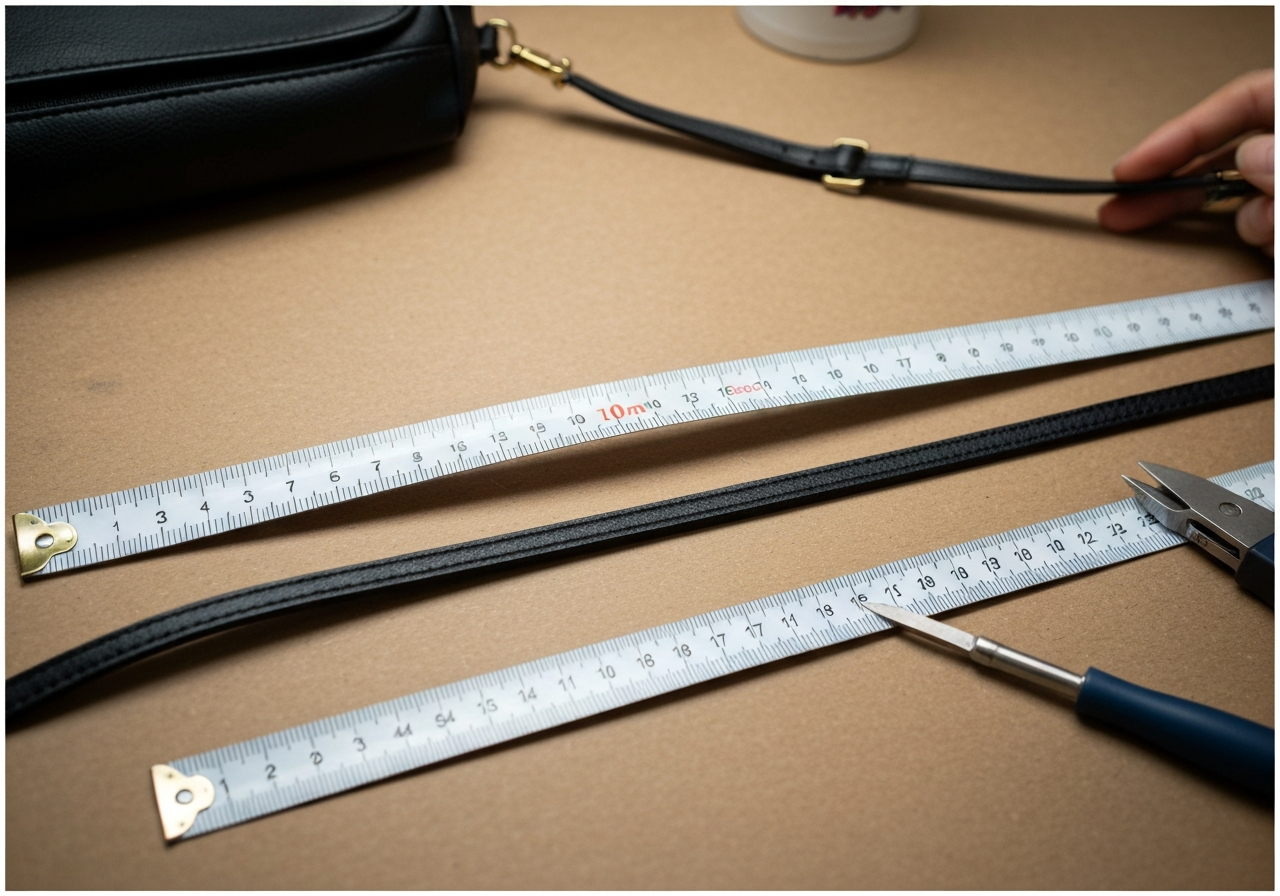

- 의류 (테크웨어 및 기능성):

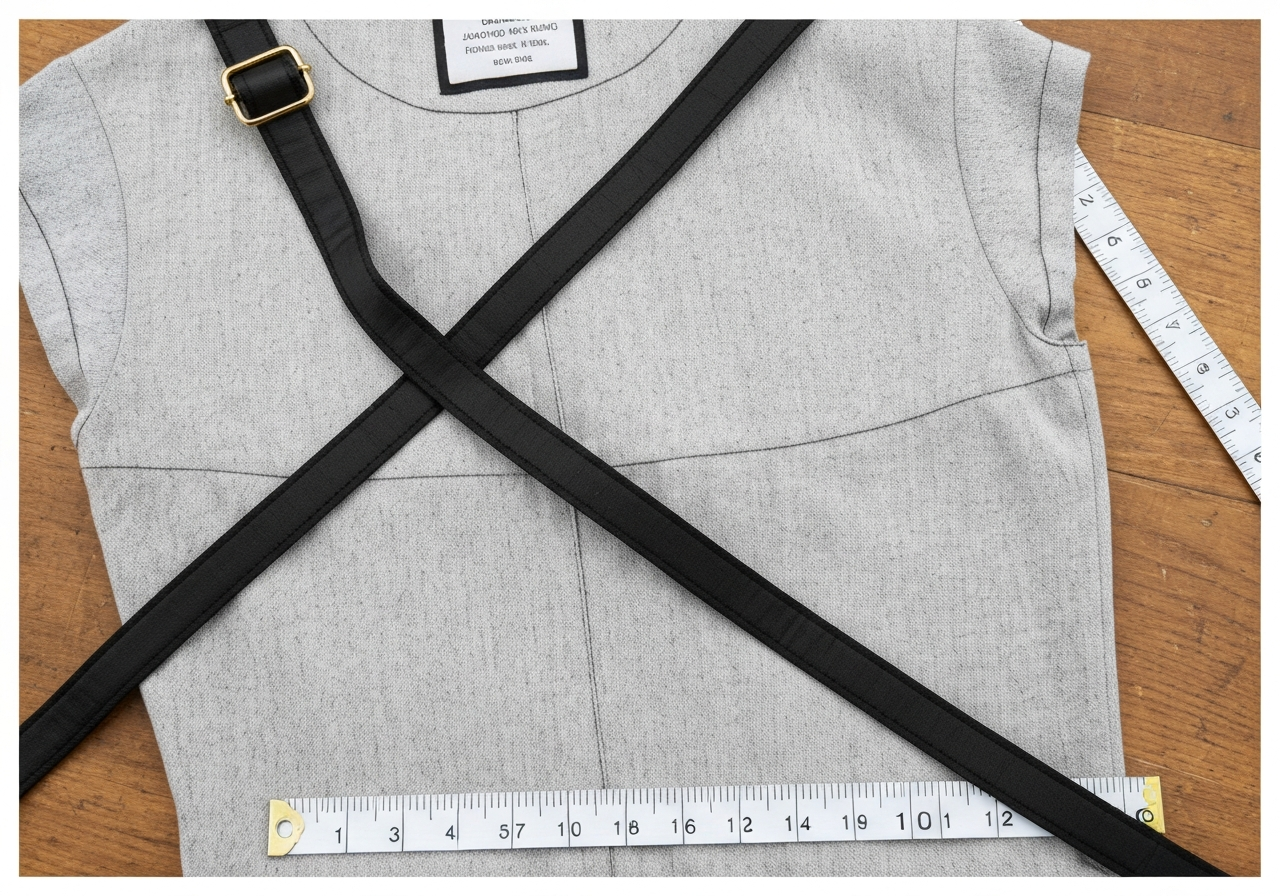

- **자켓 슬링 (Jacket Sling)**: 자켓 내부의 암홀(Armhole) 하단 지점에서 반대쪽 허리 라인으로 연결되는 내부 스트랩입니다. 실내에서 자켓을 벗었을 때 가방처럼 멜 수 있게 하며, 의류용이므로 10~12 SPI의 촘촘한 본봉과 부드러운 나일론 테이프를 사용합니다.

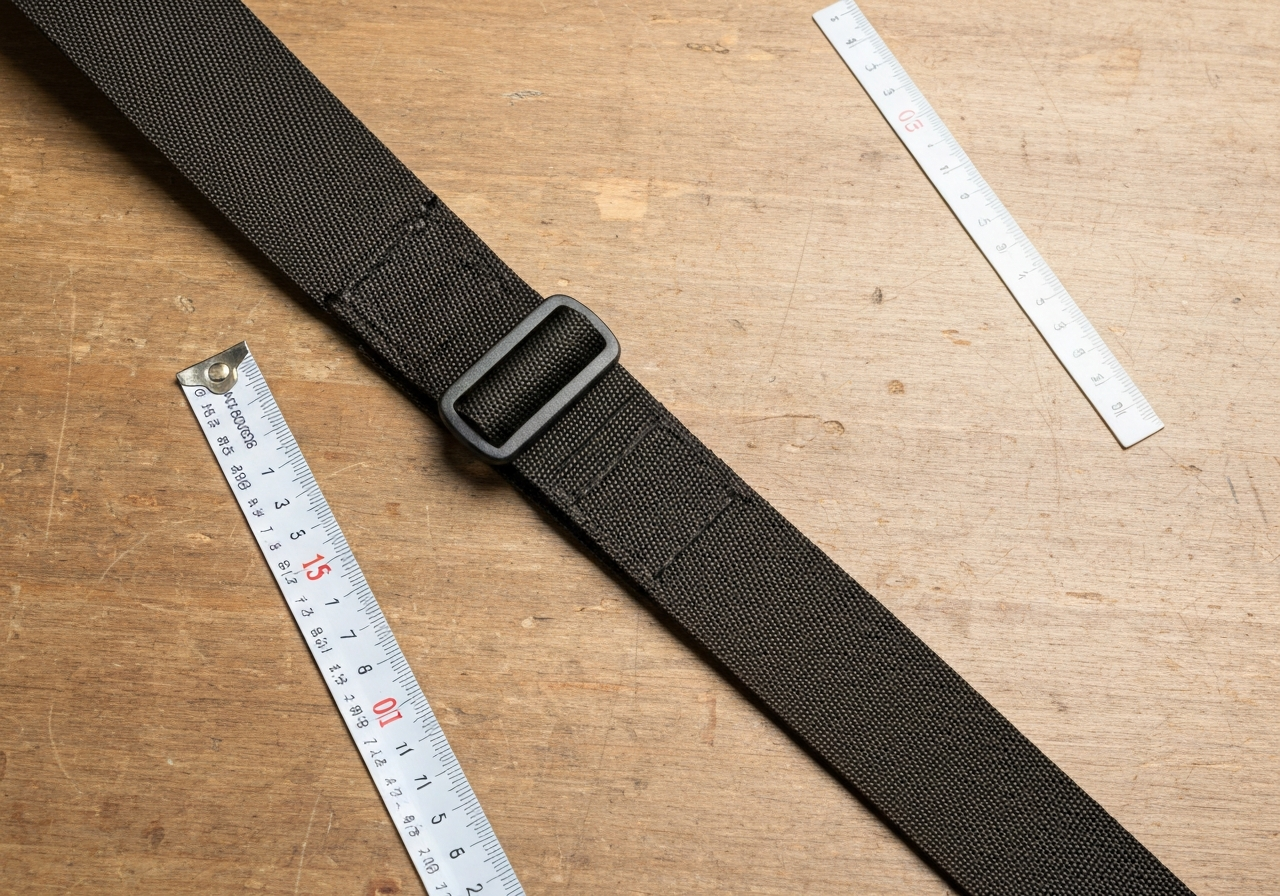

- **전술 베스트**: 몰리(MOLLE) 시스템과 연동되는 스트랩으로, 1,000데니어 이상의 코듀라 원단과 결합하여 극한의 인장 강도를 요구합니다.

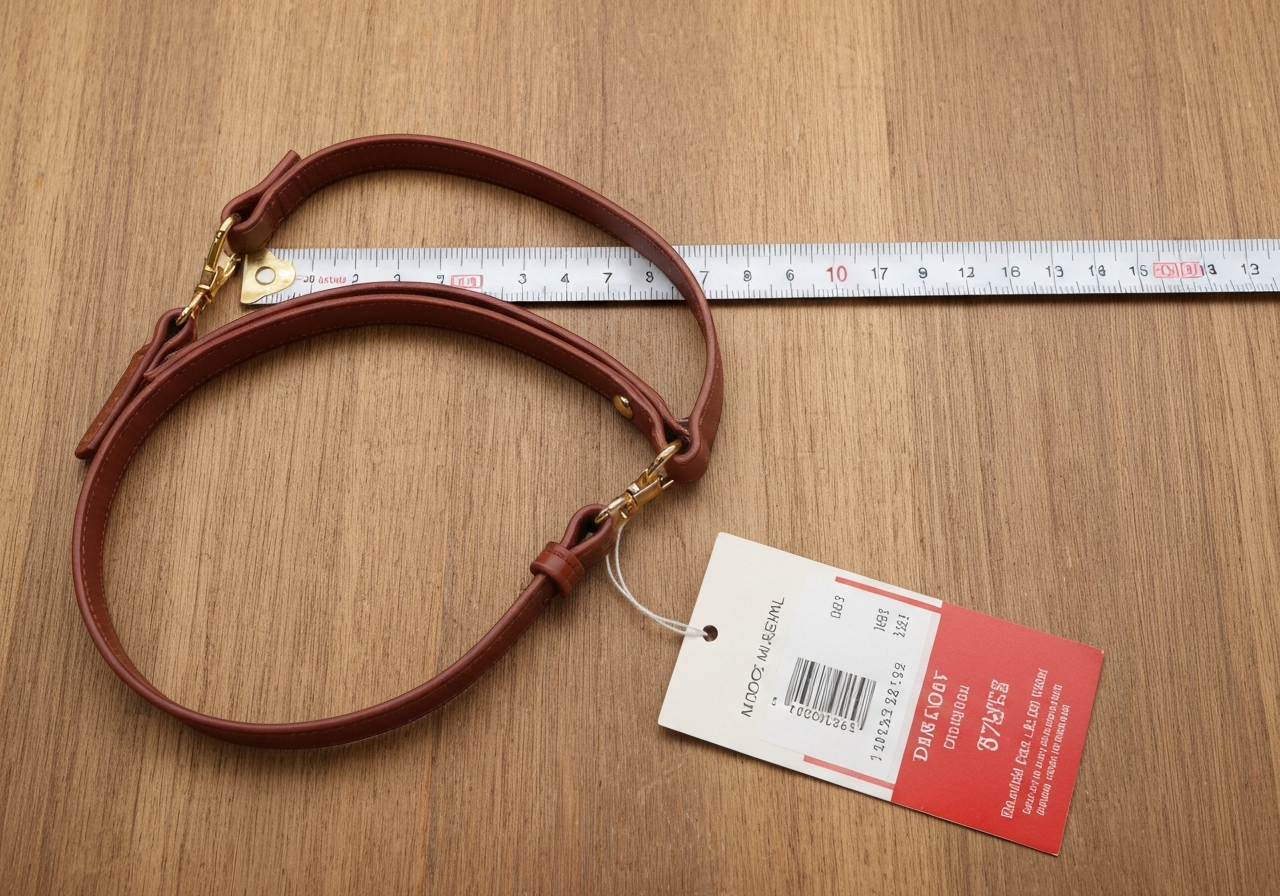

- 업종별 차이:

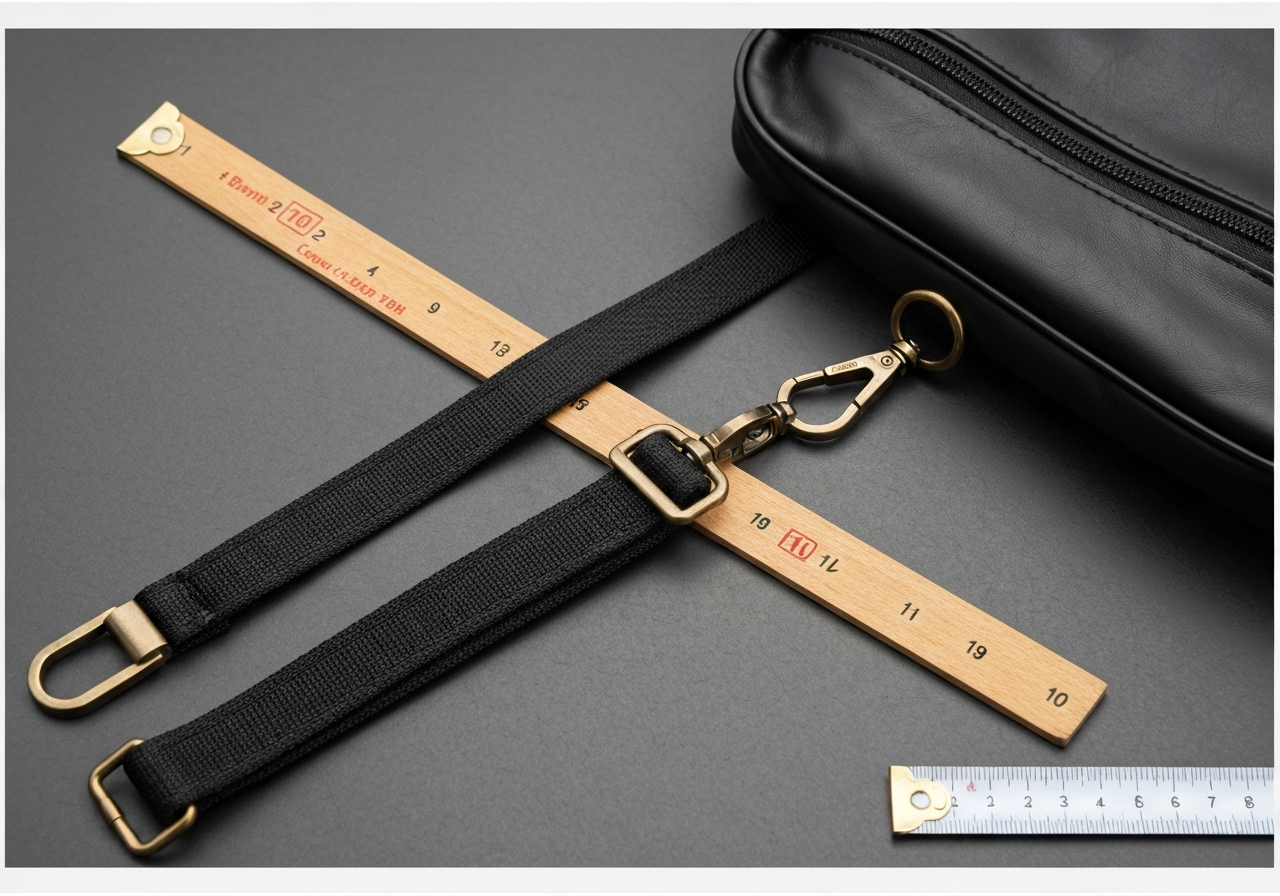

- **스포츠웨어**: 땀에 의한 염분 부식을 방지하기 위해 플라스틱 부자재(Acetal 소재)와 수분 흡수가 적은 폴리에스터 웨빙을 주로 사용합니다.

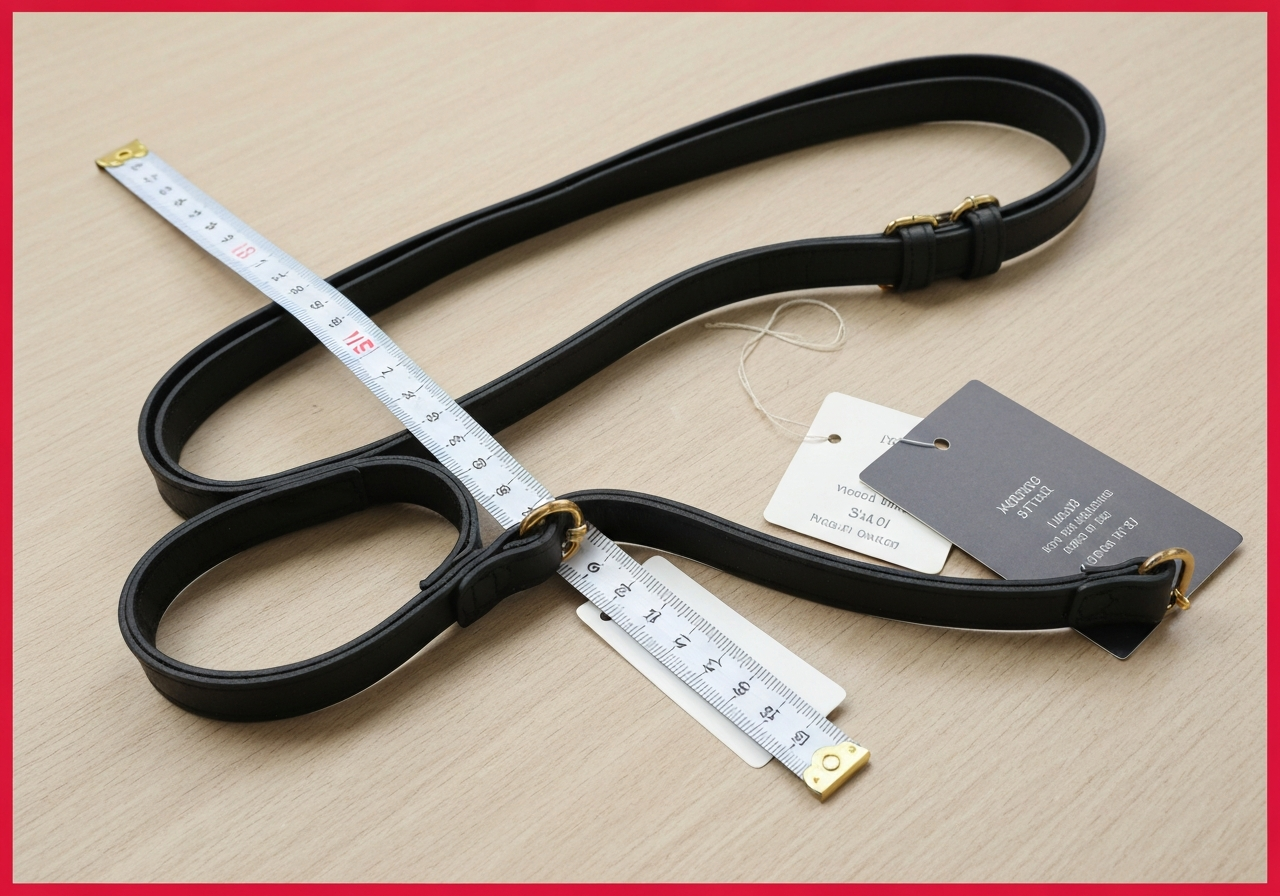

- **럭셔리/정장**: 심미성을 위해 스티치 간격이 매우 일정해야 하며, 실의 끝처리를 원단 내부로 숨기는 '한땀 넣기' 기법이 적용됩니다. 주로 8~10번의 굵은 장식사를 사용하여 스티치 자체를 디자인 요소로 활용합니다.
- **아웃도어**: UV 노출에 의한 실 끊어짐을 방지하기 위해 내광성이 강한 본디드 나일론(Bonded Nylon) 실을 사용합니다.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
- 땀뜀 (Skipped Stitch): - 원인: 스트랩과 웨빙이 겹치는 두꺼운 단차 부위에서 바늘 대(Needle Bar)의 타이밍 불일치 또는 노루발 압력 부족. - 해결: 노루발 압력을 높이고, 단차 보조판(Leveler)을 사용함. 필요 시 바늘 타이밍을 0.05mm 하향 조정하여 루프 포착을 확실히 함. 현장 팁: 바늘이 가장 낮은 지점에서 올라올 때 셔틀 훅(Shuttle Hook)의 끝이 바늘 눈(Eye) 위 1.2~1.5mm 지점에 정확히 위치하는지 확인하십시오.
- 실 끊어짐 및 용융 (Thread Breakage/Melting): - 원인: 고속 봉제 시 바늘 마찰열로 인해 나일론 실이 녹거나 끊어짐. - 해결: 실리콘 오일(Thread Lubricant)을 공급하거나 바늘 냉각 장치(Needle Cooler)를 설치함. 바늘을 티타늄 코팅 바늘로 교체.
- 스트랩 뒤틀림 (Strap Twisting/Snake Walk): - 원인: 상부 원단과 하부 웨빙의 이송 속도 차이(Differential Feed) 발생. - 해결: 상하송/종합송 기계의 교차 상승량(Alternating Movement)을 최적화하고, 전용 가이드(Folder)를 사용하여 투입 정렬을 고정함.
- 바택 터짐 (Bartack Failure): - 원인: 연결 부위의 침수(Stitch Count) 부족 또는 과도한 장력으로 인한 원단 섬유 파괴. - 해결: 바택 패턴의 가로/세로 밀도를 재설정(최소 28바늘 이상)하고, 내부에 보강재(Reinforcement Tape)를 삽입하여 인장 강도를 보강함.
- 원단 밀림 및 주름 (Puckering): - 원인: 얇은 겉감 사용 시 실 장력 과다 또는 이송치(Feed Dog)의 높이 과다. - 해결: 밑실 장력을 최소화하고, 이송치 높이를 0.8mm 이하로 낮춤. 테플론 노루발을 사용하여 마찰을 줄임.
- 오일 오염 (Oil Stain): - 원인: 재봉기 헤드에서 스트랩으로 오일 비산. - 해결: 세미 드라이(Semi-dry) 타입 기계를 사용하거나, 바늘대 부근에 오일 펜더(Oil Fender)를 장착함.
- 버드 네스팅 (Bird's Nesting): - 원인: 봉제 시작 시 윗실이 밑으로 끌려 들어가 뭉치는 현상. - 해결: 실 잡이 장치(Thread Wiper)를 점검하고, 시작 스티치 시 실을 뒤로 잡아주는 'Back-tack' 기능을 활성화함.
¶ 품질 검사 기준 (QC Standard)
- 인장 강도 테스트 (Tensile Strength): ASTM D5034 준용. 바이어 지정 하중(예: 성인용 가방 기준 40kgf 이상, 전술용 100kgf 이상)에서 1분간 유지 시 봉제선 파손이 없어야 함.
- 치수 정밀도: 설계 도면 대비 전체 길이 오차 ±10mm, 폭 오차 ±1mm 이내 관리.
- 외관 검사: 실밥 제거 상태(Trimming), 스티치 사선 현상 유무, 부자재(개고리, 버클)의 도금 상태 및 작동 원활성 전수 검사.
- 색상 견뢰도 (Color Fastness): ISO 105-X12 기준. 마찰 시 스트랩의 염료가 사용자 의류에 이염되는지 확인 (Grade 4 이상 권장).
- 바늘 검출 (Needle Detection): 금속 탐지기를 통과하여 부러진 바늘 조각이 잔류하지 않음을 증명해야 함. (글로벌 브랜드 필수 요건)
- 염수 분무 테스트 (Salt Spray Test): 금속 부자재의 경우 ASTM B117 기준 48~72시간 노출 시 부식 발생 여부 확인.
¶ 현장 은어 및 용어 매칭
| 언어 | 용어 | 로마자 표기 | 비고 |
|---|---|---|---|
| 한국어 (KR) | 멜빵 / 가방끈 | Mel-ppang | 현장에서 가장 흔히 쓰이는 통칭 |
| 한국어 (KR) | 도메 / 바택 | Dome | 일본어 '도메(留め)'에서 유래, 보강 봉제 의미 |
| 한국어 (KR) | 시아게 | Si-a-ge | 일본어 '시아게(仕上げ)'에서 유래, 최종 마무리 공정 |
| 한국어 (KR) | 기다이 | Gi-da-i | 일본어 '기대(機台)'에서 유래, 봉제 가이드/조립판 |
| 한국어 (KR) | 하바 | Ha-ba | 일본어 '폭(幅)'에서 유래, 스트랩의 너비 의미 |
| 일본어 (JP) | ショルダー | Shoruda | Shoulder의 일본식 발음, 어깨끈 통칭 |
| 일본어 (JP) | 送り (오くり) | Okuri | 이송(Feed)을 의미하며, 이송 불량 시 자주 언급 |
| 베트남어 (VN) | Dây đeo chéo | Day deo cheo | 크로스 스트랩을 의미하는 표준 용어 |
| 베트남어 (VN) | Lại mũi | Lai mui | 되박음질(Backstitch)을 의미하는 현장 용어 |
| 중국어 (CN) | 肩带 | Jiāndài | 어깨끈을 의미하는 표준 용어 |
| 중국어 (CN) | 打枣 | Dǎzǎo | 바택(Bartack)을 의미하는 현장 은어 |
¶ 장비 세팅 가이드
- 장력 최적화: 20번 이상의 굵은 나일론 실 사용 시, 보빈 케이스(Bobbin Case)의 스프링 장력을 평소보다 20~30% 강화하여 밑실이 위로 튀어 나오지 않도록 세팅함. Towa 장력계 측정 시, 가방용 20/3합 나일론사 기준 밑실 장력은 0.5N 내외가 적당함.
- 노루발 교차 상승량: 스트랩의 최대 단차(웨빙 겹침 부위)보다 1.5mm 높게 내부 노루발의 상승량을 설정하여 '턱걸이' 현상에 의한 땀뜀을 방지함. Juki LU-2810 모델의 경우 다이얼을 통해 1~9mm까지 조절 가능함.
- 바늘 끝 형태(Point Type): 합성 피혁이나 코팅 원단 봉제 시에는 원단 조직 파괴를 방지하기 위해 R(Round) 팁보다는 약간의 절삭력이 있는 SD(Small Diamond) 또는 LL(Twist Point) 팁 바늘을 권장함. 이는 바늘 구멍이 커지는 것을 방지하고 실의 안착을 도움.
- 이송치 타이밍: 두꺼운 스트랩 작업 시 이송치가 바늘보다 약간 늦게 내려가도록 설정하여 원단 밀림을 방지함. 이는 'Feed Timing' 캠을 미세 조정하여 수행함.
- 유지보수: 종합송 기계는 오일 공급이 중요하므로, 매일 작업 전 가마(Hook) 부위에 오일 한 방울을 급유하고, 주 1회 침판을 열어 톱니 사이의 먼지를 제거해야 함.
¶ 공정 흐름도 (Process Flowchart)
graph TD
A[원단 및 웨빙 정밀 재단] --> B[심지 부착 및 폴딩 가공]
B --> C[본체 롱 스티치 봉제 - 종합송]
C --> D[길이 조절 버클/슬라이더 삽입]
D --> E[개고리 및 D링 결합]
E --> F[연결 부위 자동 바택 보강]
F --> G[실밥 제거 및 열처리 마무리]
G --> H[인장 강도 및 외관 전수 검사]
H --> I[금속 탐지기 바늘 검출 검사]
I --> J[포장 및 최종 출하]
¶ 관련 항목
- 웨빙 (Webbing): 스트랩의 뼈대가 되는 고강도 직조 띠. 나일론 66 소재가 가장 선호됨.
- 개고리 (Snap Hook): 스트랩과 가방 본체를 연결하는 회전형 금속 부자재. 아연 합금(Zamac) 또는 황동 소재 사용.
- 조절기 (Adjuster/Slider): 길이를 조절하는 사각 또는 일자형 버클.
- 어깨 패드 (Shoulder Pad): 하중 분산 및 미끄럼 방지를 위한 부속품. EVA 폼 또는 네오프렌 삽입.
- 바택 (Bartack): 하중 집중 부위에 적용하는 고밀도 보강 봉제 기법. 보통 28바늘, 36바늘, 42바늘 패턴 사용.
¶ 소재별 봉제 전략 및 주의사항
크로스스트랩 제조 시 소재에 따른 기계적 세팅 변화는 품질의 80%를 결정합니다.
- 나일론 웨빙 (Nylon Webbing):
- 특징: 인장 강도가 매우 높으나 절단면의 올 풀림이 심함.
- 전략: 반드시 열절단(Heat Cutting) 또는 초음파 절단을 실시해야 함. 봉제 시 바늘 열에 의해 웨빙 섬유가 녹아 바늘 구멍을 막을 수 있으므로, 바늘 냉각 시스템 가동이 필수적임.
- 천연 가죽 (Genuine Leather):
- 특징: 두께가 불균일하고 바늘 구멍이 영구적으로 남음.
- 전략: 한 번 잘못 박으면 수정이 불가능하므로 '은펜'으로 정확한 가이드라인을 마킹함. 스티치 길이를 3.5mm~4.5mm로 길게 설정하여 가죽이 찢어지는 '우표 점선 효과(Postage Stamp Effect)'를 방지함.
- 캔버스 (Canvas):
- 특징: 조직이 거칠고 두꺼워 바늘 저항이 큼.
- 전략: 바늘 번수를 #21 이상으로 높이고, 실의 꼬임이 풀리지 않도록 왼쪽 꼬임(Z-twist) 실을 사용함. 봉제 전 두꺼운 시접 부위를 망치로 두드려 압착하는 '네리(Neri)' 공정을 거치면 땀뜀 방지에 효과적임.
¶ 인체공학적 설계와 봉제 밀도의 상관관계
크로스스트랩의 폭(Width)과 봉제 밀도는 사용자의 체감 하중에 직접적인 영향을 미칩니다.
- 스트랩 폭: 일반적인 데일리 백은 25mm~38mm, 중량물용(카메라, 여행용)은 50mm 이상을 사용합니다. 폭이 넓어질수록 단위 면적당 압력이 낮아지지만, 목 부위의 쓸림(Chafing)이 발생할 수 있으므로 넥 라인과 닿는 부위는 봉제선을 안쪽으로 숨기는 '인폴딩(In-folding)' 처리가 권장됩니다.
- 봉제 밀도(SPI)와 유연성: SPI가 너무 높으면(촘촘하면) 스트랩이 뻣뻣해져 어깨 곡선에 밀착되지 않고 겉도는 현상이 발생합니다. 반대로 너무 낮으면 하중 지지력이 떨어집니다. 따라서 어깨가 닿는 중앙부는 8 SPI로 유연하게, 하중이 집중되는 끝단 연결부는 10 SPI + 바택으로 견고하게 설계하는 '가변 밀도 전략'이 고급 제조 공정의 핵심입니다.
- 숄더 패드 결합: 패드 내부에는 5mm 이상의 고밀도 EVA 폼 또는 에어 메쉬(Air Mesh)를 삽입하며, 스트랩 본체와의 결합 시에는 미끄럼 방지를 위해 논슬립(Non-slip) 원단을 하단에 배치하고 지그재그 스티치로 테두리를 마감하여 신축성을 확보합니다.
