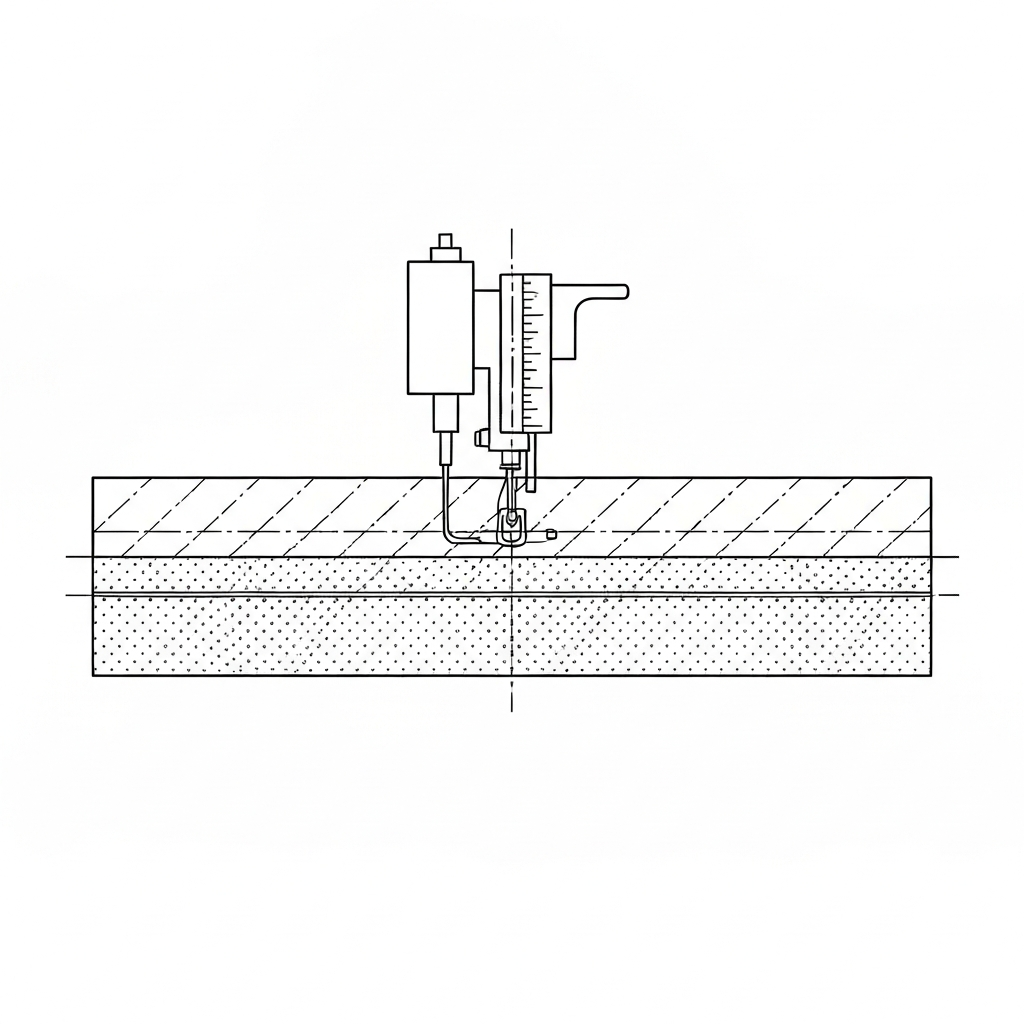

¶ 용어 정의 및 개요
실린더 베드(Cylinder Bed)는 작업판(Bed)이 평면이 아닌 원통형(Cylinder) 형태로 돌출된 구조를 가진 산업용 재봉기를 총칭합니다. 일반적인 평면 재봉기(Flat-bed)로는 진입이 불가능한 입체적 공간이나 폐쇄된 원통형 부위(소매, 바지 밑단, 가방의 모서리, 신발 등)를 봉제하기 위해 설계되었습니다. 한국 현장에서는 일본어 '筒(Tsutsu)'에서 유래한 '쯔쯔' 또는 직관적인 명칭인 '통 미싱'으로 불리기도 하나, 공식 기술 용어는 실린더 베드로 통일합니다.
기술적으로는 캔틸레버(Cantilever, 외팔보) 구조의 암(Arm) 끝부분에 셔틀 훅(Shuttle Hook)과 보빈 케이스가 배치되어, 원단이 실린더를 감싸며 자유롭게 회전하거나 이동할 수 있는 공간적 자유도를 제공합니다. 주로 ISO 4915 Class 301(본봉) 또는 Class 401(이중 사슬뜨기) 스티치 형식을 채택하며, 자재의 두께와 공정 특성에 따라 상하차동 이송(Unison Feed) 또는 종합 이송 방식이 결합됩니다.
물리적·기계적 작동 원리: 실린더 베드의 핵심은 '수평적 공간 점유의 최소화'에 있습니다. 바늘이 하강하여 루프(Loop)를 형성할 때, 수평으로 뻗은 실린더 내부의 훅이 이 루프를 낚아채어 밑실과 교차시킵니다. 이때 원단은 실린더의 외경을 축으로 삼아 360도 회전이 가능하므로, 가방의 입구나 소매처럼 닫힌 곡선을 봉제할 때 원단이 겹치거나 씹히는 현상을 방지합니다. 특히 유니슨 피드(Unison Feed) 모델의 경우, 톱니(Feed Dog), 바늘(Needle), 노루발(Presser Foot)이 동시에 원단을 밀어주어 두꺼운 가죽이나 캔버스 겹침 부위에서도 땀수 건너뜀 없이 일정한 이송을 보장합니다.
유사 기법과의 차이점: * 평면 베드 (Flat-bed): 원단을 평면으로 펼쳐서 작업해야 하므로, 이미 입체화된 가방이나 신발의 최종 조립 단계에서는 원단이 베드에 걸려 봉제가 불가능합니다. * 포스트 베드 (Post-bed): 베드가 수직으로 솟아 있어 신발 갑피나 가방의 좁은 코너 봉제에 유리하지만, 실린더 베드처럼 긴 원통형 자재를 깊숙이 밀어 넣어 봉제하는 '파이프형' 공정에는 적합하지 않습니다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 | ISO 4915 Class 301 (Lockstitch) / Class 401 (Chainstitch) | 공정별 상이 |
| 주요 모델 | Juki LS-1341, Juki DSC-245, Brother LS2-B891, Seiko CW-8B, Adler 69, Pfaff 335 | 실제 가동 모델 (LS-1341은 유니슨 피드 표준) |
| 바늘 시스템 | DP×17 (135×17) #18~#24 / DP×5 (135×5) #11~#16 | 중량물(가죽/캔버스) 및 경량물 구분 |
| 실린더 직경 | 40mm ~ 80mm (표준형), 25mm 이하 (소구경 특수형) | 작업물 크기에 따라 선택 |
| 최대 봉제 속도 | 2,000 ~ 3,500 spm (Stitches Per Minute) | 자재 두께 및 실린더 구조에 반비례 |
| 일반 SPI 범위 | 5 ~ 12 SPI (땀수 2.0mm ~ 5.0mm) | 가죽/잡화 공정 기준 |
| 이송 방식 | 상하차동 이송 (Unison Feed) / 톱니 이송 (Drop Feed) | 가방/잡화는 유니슨 피드 필수 |
| 급유 방식 | 반자동(심지 급유) 또는 자동 순환 급유 | 훅 주변 및 실린더 내부 집중 급유 필요 |
| 모터 사양 | 550W ~ 750W 서보 모터 (Servo Motor) | 정밀 속도 제어 및 바늘 상하 정지 기능 |
| 공압 옵션 | 자동 노루발 들어올림 (AK), 자동 사절 (BT) | 대량 생산 라인 필수 사양 |
¶ 주요 적용 분야 및 공정
실린더 베드는 제품의 '입체화'가 이루어지는 최종 조립 단계에서 핵심적인 역할을 수행합니다.
- 가방 및 가죽 잡화:
- 해리(Binding) 작업: 가방 본체와 옆판을 결합한 후 노출된 시접을 테이프로 감싸는 공정. 실린더 베드 끝단에 '스윙 바인더(Swing Binder)'를 장착하여 곡선 구간을 처리합니다.
- 파이핑(Piping) 결합: 가방의 형태를 유지하기 위해 심재를 넣은 가죽 띠를 본체와 함께 봉제하는 공정.
- 원통형 바닥 봉제: 버킷백(Bucket Bag)이나 더플백의 원형 바닥면을 부착할 때 원단을 회전시키며 봉제합니다.
- 의류 제조:
- 소매 및 밑단 마감: 셔츠의 커프스, 청바지의 밑단(Hemming) 처리. 특히 두꺼운 데님 원단의 경우 강력한 관통력이 필요합니다.
- 니혼바리 (Feed-off-the-arm): 셔츠의 옆선이나 바지의 가랑이 부분을 체인 스티치로 튼튼하게 연결하는 특수 실린더 베드 공정.
- 신발 및 특수 제품:
- 갑피(Upper) 조립: 부츠의 목 부분이나 운동화의 혀(Tongue) 부위 봉제.
- 안전 장구: 헬멧 내부 라이너, 무릎 보호대 등 극도로 좁은 곡선이 포함된 제품.
- 자동차 인테리어: 핸들 커버 봉제 및 시트의 입체적인 마감 라인.
¶ 세팅 가이드 (Setting & Adjustment)
실린더 베드의 성능을 극대화하기 위해서는 자재와 공정에 맞는 정밀한 세팅이 필수적입니다.
4.1. 장력 및 수치 설정 (Technical Values) * 밑실 장력 (Towa Gauge 기준): 가방용(Heavy Duty) 기준 25g ~ 35g (0.25N ~ 0.35N). 의류용은 15g ~ 20g. * 윗실 장력: 밑실 장력의 약 4~6배 수준에서 시작하여, 스티치 매듭이 원단 두께의 정중앙에 위치하도록 미세 조정. * 노루발 압력 (Presser Foot Pressure): * 경량물: 1.5kgf ~ 2.5kgf * 중량물(가죽): 3.0kgf ~ 5.0kgf (너무 높으면 원단에 노루발 자국이 남으므로 주의) * 차동 이송 비율 (Feed Ratio): 유니슨 피드 모델의 경우, 내부 노루발과 외부 노루발의 교차 높이(Stroke)를 자재 두께보다 1~2mm 높게 설정하여 턱진 부위 통과를 원활하게 함.
4.2. 원단 두께별 바늘 및 실 선택표
| 원단 종류 | 바늘 번수 (Nm/Size) | 실 번호 (Thread Size) | 비고 |
|---|---|---|---|
| 얇은 가죽/나일론 | Nm 90 / #14 | 60번/3합 | 지갑 내피 등 |
| 일반 가방용 캔버스 | Nm 110 / #18 | 30번/3합 | 표준 세팅 |
| 두꺼운 가죽 (2mm+) | Nm 140 / #22 | 20번/3합 또는 8번 | 핸들, 바닥재 |
| 극후물 (4mm+) | Nm 160~200 / #23~25 | 5번 또는 0번 | 벨트, 안장, 군용장비 |
4.3. 환경 및 숙련도별 세팅 팁 * 온도 영향: 겨울철 공장 온도가 낮아지면 내부 그리스와 오일의 점도가 높아져 기계가 무거워집니다. 작업 시작 전 5분간 공박음(Warm-up)을 실시하여 오일을 순환시켜야 땀수 불균형을 막을 수 있습니다. * 숙련도 대응: 숙련 기사는 곡선 구간에서 무릎 컨트롤러를 이용해 노루발을 미세하게 들며 원단을 회전시키지만, 초보 기사는 장비의 '동기화된 바인더(Synchronized Binder)' 옵션을 사용하여 기계적 보조를 받는 것이 품질 균일화에 유리합니다.
¶ 주요 결함 및 기술적 해결 방안 (Troubleshooting)
- 땀뜀 (Skipped Stitches)
- 현장 진단: 실린더 끝단의 협소한 공간으로 인해 훅(Hook)과 바늘 사이의 간격(Clearance)이 미세하게 벌어짐.
- 해결: 바늘대 높이를 재설정하고, 훅 끝(Hook Point)과 바늘의 간격을 0.05mm~0.1mm 이내로 정밀 조정. 바늘이 휘었는지 먼저 확인.
- 실끊김 (Thread Breakage)
- 현장 진단: 실린더 베드 표면이나 셔틀 훅, 바늘판(Needle Plate)에 발생한 미세한 스크래치(Burr).
- 해결: 고운 사포(#1000 이상) 또는 연마제를 사용하여 금속 표면을 버핑(Buffing) 처리. 실의 꼬임(Twist) 방향이 기계와 맞는지 확인.
- 이송 불량 및 땀수 불균형 (Uneven Feed)
- 현장 진단: 곡선 봉제 시 노루발 압력 부족 또는 톱니(Feed Dog)와 노루발의 타이밍 불일치.
- 해결: 상하차동 이송 장치의 교차 높이(Stroke)를 자재 두께에 맞춰 재설정하고 노루발 압력을 보강. 톱니의 경사도를 수평으로 맞춤.
- 밑실 엉킴 (Bird's Nesting)
- 현장 진단: 실린더 내부 보빈 케이스의 장력 스프링 내 먼지 적재 또는 상사점에서의 실채기(Take-up lever) 작동 불량.
- 해결: 에어건을 이용한 실린더 내부 청소 및 보빈 케이스 장력(약 25g~30g) 재설정. 봉제 시작 시 윗실과 밑실을 손으로 살짝 잡아줄 것.
- 원단 씹힘 (Material Jamming)
- 현장 진단: 실린더 베드와 바늘판 사이의 간극에 얇은 원단이 말려 들어감.
- 해결: 해당 원단에 맞는 소구경 바늘판으로 교체하거나 톱니 높이를 0.8mm로 낮춤. 바늘판 구멍 크기가 바늘 번수 대비 너무 크지 않은지 확인.
- 바늘 발열 및 실 녹음
- 현장 진단: 고속 봉제 시 두꺼운 자재와의 마찰열 발생으로 나일론 실이 녹아 끊김.
- 해결: 초경합금 코팅 바늘(예: Schmetz SERV 7) 사용 및 바늘 냉각 장치(Needle Cooler) 설치. 실에 실리콘 오일을 도포하는 유화 장치 추가.
¶ 품질 검사 및 관리 기준
- 곡선 구간 스티치 일관성: 가방 모서리(R구간) 등 급격한 회전 시 땀수가 좁아지거나 넓어지지 않는지 확인. (허용 오차: 설정 땀수의 ±10% 이내)
- 바인딩 품질: 실린더 베드 끝단에 장착된 바인더를 통과한 테이프가 원단 양면을 균일하게 감싸는지, 원단이 빠지는 'Run-off' 현상이 없는지 전수 검사.
- 유분 관리: 실린더 베드는 구조상 훅 주변에 기름이 고이기 쉬움. 봉제 시작 전 폐원단에 '공박음'을 실시하여 오일 오염(Oil Stain) 여부 확인 (AQL 1.0 기준 적용).
- 장력 밸런스: 실린더 베드는 밑실 경로가 짧으므로, 평면 베드 대비 밑실 장력을 15% 정도 강하게 설정한 후 윗실 장력을 맞추는 것이 스티치 형성에 유리함.
¶ 현장 은어 및 국가별 명칭
| 구분 | 용어 | 비고 |
|---|---|---|
| 한국어 (KR) | 실린더 베드 | 표준 기술 용어 |
| 한국어 (KR) | 쯔쯔 (Tsutsu) | 일본어 '筒'에서 유래된 현장 은어 |
| 한국어 (KR) | 통 미싱 | 실린더 형태를 '통'으로 비유한 통용 명칭 |
| 베트남어 (VN) | Máy trụ ngang | '수평 기둥형 기계'라는 의미로 현장에서 사용 |
| 일본어 (JP) | 筒縫いミシン | 원통형 봉제기 (Tsutsu-nui Mishin) |
| 중국어 (CN) | 筒车 (Tǒng chē) | 통형 재봉기를 뜻하는 표준 용어 |
| 공통 은어 | 해리 (Binding) | 원단 가장자리를 감싸는 마감 공정 (일본어 '縁' 유래) |
¶ 공정 흐름도 (Process Flow)
¶ 유지보수 (Maintenance) 스케줄
- 매일 (Daily):
- 에어건을 이용한 훅 주변 먼지 및 실밥 제거.
- 실린더 끝단 오일 주입구에 2~3방울 급유.
- 매주 (Weekly):
- 보빈 케이스 내부 장력 스프링 청소 (실 찌꺼기 제거).
- 바늘판을 분리하여 톱니 사이의 먼지 제거.
- 매월 (Monthly):
- V-벨트의 장력 및 마모 상태 점검.
- 유니슨 피드 캠(Cam) 부위의 구리스 보충.
- 매분기 (Quarterly):
- 오일 탱크의 오일 색상 확인 (갈색 변색 시 전체 교체).
- 모터 브레이크 패드 마모 상태 점검.
¶ 관련 항목 (Related Topics)
- 평면 베드 (Flat-bed Sewing Machine): 가장 기본적인 평면 봉제용 장비.
- 포스트 베드 (Post-bed Sewing Machine): 수직 기둥형 베드를 가진 미싱으로, 신발 갑피 봉제에 특화.
- 상하차동 이송 (Unison Feed): 톱니, 바늘, 노루발이 일체형으로 움직여 원단 밀림을 방지하는 메커니즘.
- 바인더 (Binder): 원단 가장자리를 테이프로 감싸기 위해 실린더 베드 끝단에 부착하는 보조 장치.
- ISO 4915: 국제 스티치 분류 표준. 실린더 베드에서는 주로 301 본봉이 표준임.
