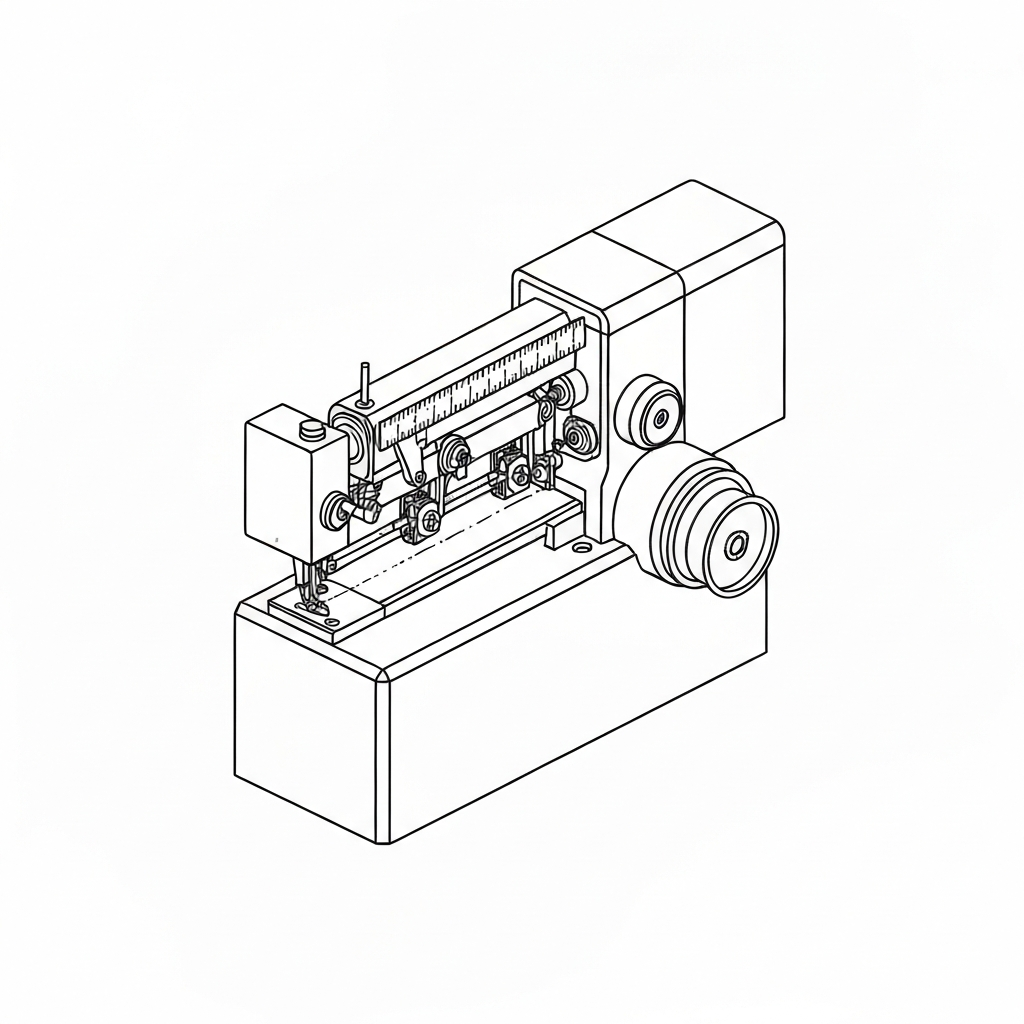

그림 1: 산업용 실린더 미싱의 전형적인 외관 (종합송 메커니즘 및 대용량 가마 탑재 모델)
¶ 개요
실린더 미싱(Cylinder-bed Sewing Machine)은 작업대(Bed)가 평면이 아닌 원통형(Cylinder) 암(Arm) 형태로 돌출된 구조를 가진 산업용 재봉기이다. 일반적인 평베드(Flat-bed) 미싱으로는 물리적으로 진입이 불가능하거나 봉제 과정에서 원단 뭉침이 발생하는 입체적, 폐쇄적 구조의 자재를 처리하기 위해 설계되었다. 가방의 곡선부, 소매, 신발 갑피, 원통형 필터 등을 원통형 암에 끼워 넣어 자유롭게 회전시키며 봉제할 수 있는 것이 최대 강점이다.
물리적 구조 면에서 실린더 미싱은 '캔틸레버(Cantilever)' 방식을 취하고 있어, 봉제물이 암 아래로 자유롭게 떨어지거나 암을 감싸며 회전할 수 있는 공간적 자유도를 제공한다. 주로 중량물(Heavy-duty) 공정에 사용되며, 바늘, 노루발, 톱니가 동시에 움직이는 종합송(Unison Feed) 메커니즘과 결합하여 가죽 및 두꺼운 합성 소재 봉제에서 핵심적인 역할을 수행한다. 산업 현장에서는 단순 생산 효율성보다 '성형성'과 '품질 구현'을 위해 선택되는 필수 장비로 분류된다.
¶ 기술적 정의 및 메커니즘
실린더 미싱은 베드의 끝부분에 가마(Hook)와 보빈 케이스가 위치하며, 암의 직경과 길이에 따라 작업 가능한 제품의 크기가 결정된다.
- 이송 방식 (Feed Mechanism): 대부분 종합송(Unison Feed) 방식을 채택한다. 이는 바늘(Needle), 노루발(Presser Foot), 톱니(Feed Dog)가 동시에 자재를 밀어주는 방식으로, 자재 간의 밀림 현상을 방지하고 일정한 땀수를 유지한다. 바늘이 자재에 꽂힌 상태에서 이송이 이루어지기 때문에, 극도로 미끄러운 가죽이나 두꺼운 캔버스 여러 겹을 봉제할 때도 층간 밀림(Layer slippage)이 거의 발생하지 않는다.
- 스티치 분류 (ISO 4915):
- Class 301 (본봉 / Lockstitch): 가장 표준적인 스티치. 윗실과 밑실이 자재 중간에서 교차하여 견고한 결합력을 제공한다. 가방, 신발, 가죽 소품의 구조적 합봉에 사용된다.
- Class 401 (체인스티치 / Chainstitch): 주로 산업용 필터 백이나 청바지 밑단 봉제용 특수 실린더 미싱에서 발견된다. 신축성이 필요한 공정에 투입된다.
- 가마 구조 (Hook Structure): 수평축 가마(Horizontal-axis hook)가 일반적이며, 암의 끝단(Arm tip)에 가마가 위치해야 하므로 기어 전동 구조가 매우 정밀하다. 최근에는 실 교체 빈도를 줄이기 위해 표준 가마보다 실 용량이 1.6배 큰 '왕가마(Large hook)' 모델(예: Juki LS-1342)이 주력으로 사용된다.
- 역사적 배경 및 현장 인식: 20세기 초 신발 및 마구(Horse tack) 제조를 위해 개발된 이후, 현대의 하이엔드 가방 제조 공정의 핵심이 되었다. 한국 공장에서는 숙련공의 손기술을 극대화하는 '정밀 세팅'을 선호하며, 베트남과 중국의 대규모 라인 공장에서는 자동 사절 기능과 공압식 노루발 들어올림 장치가 포함된 자동화 모델(예: Juki LS-1342-7)을 주력으로 운용한다.
¶ 상세 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 | ISO 4915 Class 301 (본봉) | 일부 특수 기종 Class 401 (체인) |
| 이송 방식 | 종합송 (Unison Feed / 바늘+노루발+톱니) | 상하송(Walking foot) 모델 포함 |
| 주요 제조사 및 모델 | Juki LS-1340, LS-1342-7 / DSC-245 / Seiko CW-8B | Pfaff 335, Adler 669 포함 |
| 바늘 시스템 | DP×17 (135×17) #18 ~ #25 | 자재 두께 및 실 굵기에 따라 가변 |
| 최대 봉제 속도 | 2,000 ~ 2,500 spm | 자재 및 공정 난이도에 따라 조절 |
| 최대 땀수 (SPI) | 0 ~ 9mm (약 3 ~ 12 SPI) | 다이얼 조절 방식 |
| 노루발 상승 높이 | 수동 9mm / 무릎 조절 시 16mm | 단차 통과 능력 결정 요소 |
| 실린더 암 직경 | 45mm (소경) ~ 72mm (표준) | 작업물 입구 크기에 따라 선택 |
| 급유 방식 | 반자동(Manual Oiling) 또는 완전 자동 | 가마 부위는 수동 급유 권장 |
| 모터 사양 | 550W ~ 750W AC Servo Motor | 전자식 위치 제어 필수 |
¶ 주요 적용 분야 및 공정 세부사항
그림 2: 가방의 곡선 구간 합봉 및 바인딩 공정 적용 사례
- 가방 및 핸드백:
- 몸판과 옆면(Gusset)의 합봉: 가방의 형태를 잡는 가장 중요한 공정.
- 파이핑(Piping) 처리: 가죽이나 원단으로 심재를 감싸 가장자리에 박는 작업.
- 바인딩(Binding/해리): 가방 입구 및 내부 시접을 테이프로 감싸는 마무리 작업. (동조 바인더 장착 필수)
- 백팩 어깨끈 연결: 두꺼운 보강재가 들어간 어깨끈을 몸판에 고정할 때의 강력한 관통력 활용.
- 신발 제조:
- 부츠 목 부분(Shaft): 긴 원통형 구조의 부츠 상단 봉제.
- 운동화 뒤축(Counter) 보강: 곡률이 급격한 뒤꿈치 부분의 스티치.
- 가죽 소품:
- 지갑 라운드 코너: 소경 실린더를 사용하여 R값이 작은 모서리 봉제.
- 시계 스트랩: 정밀한 땀수(SPI 10-12)가 요구되는 미세 봉제.
- 산업용 자재:
- 원통형 필터 백: 대형 산업용 집진기 필터의 원형 이음매.
- 골프백 및 스포츠 장비: 대형 원통형 구조물의 상하단 캡(Cap) 결합.
- 의류:
- 청바지 밑단(Hemming): 유니온 스페셜(Union Special) 스타일의 체인스티치 실린더 미싱 사용.
- 재킷 소매 끝단 및 모자 챙: 평베드에서 불가능한 좁은 통로 봉제.
¶ 주요 결함 및 트러블슈팅 (Defects & Solutions)
| 결함명 | 원인 (Cause) | 해결 방안 (Solution) |
|---|---|---|
| 메카토비 (Skip Stitch) | 바늘과 가마 끝(Hook point)의 타이밍 불일치 | 가마 타이밍 재설정 (바늘 상승 시 가마 끝이 바늘 눈 위 1.5~2.0mm 위치) |
| 실 끊어짐 (Thread Breakage) | 가마 끝의 마모(Burr) 또는 바늘 열 발생 | 가마 연마(Polishing) 및 바늘 냉각유(Silicone oil) 사용 |
| 이송 불량 (Uneven Feed) | 내외 노루발의 교차 높이 불균형 | 상하 이송 캠(Cam) 조정을 통해 노루발 교차 높이를 자재 두께에 맞춤 |
| 밑실 엉킴 (Bird's Nesting) | 시작 시 윗실/밑실 유지 부족 또는 장력 불량 | 봉제 시작 시 실 끝을 잡고 시작, 보빈 케이스 판스프링 장력 점검 |
| 자재 손상 (Material Marking) | 톱니가 너무 날카롭거나 노루발 압력 과다 | 톱니 높이 하향(0.8mm), 고무 코팅 노루발 또는 테플론 노루발 교체 |
| 땀수 불균형 (Stitch Crawling) | 곡선 구간에서 자재 회전 속도와 미싱 속도 불일치 | 서보 모터 속도 제한 설정 및 숙련공 배치 |
| 코너 땀 뭉침 | 회전 시 이송량 급감 | 코너 진입 전 속도를 줄이고 노루발 압력을 미세하게 완화 |
| 바늘 파손 | 자재 두께 대비 바늘 가늠 또는 가마 간극 협소 | 바늘 호수 증대 및 가마 간극(0.1mm) 재설정 |
| 바인딩 이탈 (Run-off) | 바인더(Folder) 정렬 불량 및 피드 동기화 실패 | 바인더 입구와 바늘 낙하지점 간극 조정(최대한 밀착), 동조 피드 기어 점검 |
| 가마 열화 (Hook Overheat) | 고속 회전 시 윤활 부족 및 가마 간극 과소 | 가마 유량 조절 나사 개방 및 가마 전용 고속 그리스 도포 |
¶ 품질 검사 및 관리 기준 (QC Standards)
- 스티치 일관성: 곡선 및 단차 구간에서 땀수가 ±0.5mm 이내로 유지되어야 함. (AQL 1.0 적용)
- 장력 균형 (Stitch Balance): 윗실과 밑실의 결절점이 원단 두께의 50% 지점에 위치해야 함. 특히 가죽의 경우 밑실이 표면으로 노출되면 불량 처리. Towa 장력계 기준 밑실 장력은 가죽 25~35g, 캔버스 30~45g 권장.
- 단차 통과성: 원단이 2겹에서 4겹으로 급격히 두꺼워지는 구간(Cross seam)에서 땀 건너뜀이나 실 끊어짐이 없어야 함.
- 바인딩 품질: 바인더(Folder) 사용 시, 테이프의 상하 폭이 일정하고 원단 이탈(Run-off)이 없어야 함.
- 기름 오염: 실린더 암 끝부분 가마에서 비산되는 기름이 자재에 묻지 않도록 작업 전 공회전 및 닦기 필수. 특히 밝은 색상의 가죽 작업 시 화이트 오일 사용 및 가마 유량 조절 나사 점검.
¶ 현장 용어 및 은어 (Glossary of Slang)
| 용어 | 의미 | 비고 |
|---|---|---|
| 타바 미싱 (Taba-mising) | 실린더 미싱을 통칭 | 일본어 '타바(束, 묶음/통)'에서 유래 |
| 팔 미싱 (Pal-mising) | 실린더 미싱의 한국식 명칭 | 암이 팔처럼 뻗어 나온 형상에서 기인 |
| 오시 (Oshi) | 노루발의 압력 (Presser foot pressure) | "오시를 높여라" = 압력을 강하게 하라 |
| 시아게 (Finish) | 최종 마무리 봉제 또는 검사 단계 | 일본어 '시아게(仕上げ)'에서 유래 |
| 덴데 (Eccentric Cam) | 이송 조절을 위한 편심 캠 | "덴데가 나갔다" = 이송 타이밍 불량 |
| 해리 (Binding) | 자재 가장자리를 테이프로 감싸는 공정 | "해리 친다"라고 표현 |
| 도메 (Backstitch) | 봉제 시작과 끝의 되박음질 | "도메를 확실히 박아라" |
| 후까시 (Speeding) | 미싱 속도를 급격히 올리는 행위 | "후까시 주지 마라" = 정속 주행 권장 |
¶ 장비 세팅 및 유지보수 가이드
- 바늘 및 실 매칭: 중량물 봉제 시 실의 굵기(예: 20수 3합)에 맞는 바늘 호수(#21~#23)를 선정하십시오. 바늘이 너무 가늘면 휨 현상으로 인해 가마를 타격할 수 있습니다.
- 노루발 교차량 조정: 두꺼운 구간을 넘을 때는 안쪽 노루발과 바깥쪽 노루발이 들리는 높이(Walking stroke)를 최대화하여 이송력을 확보하십시오. Juki LS-1342-7 기준, 상단 다이얼로 1~7mm까지 조절 가능합니다.
- 싱크로나이즈드 바인더 (Synchronized Binder): 실린더 미싱에 바인더를 장착할 경우, 톱니와 바인더가 함께 움직이는 '가동식 바인더'를 사용해야 곡선 구간에서 주름(Puckering)이 생기지 않습니다.
- 일일 점검: 실린더 암 내부에는 먼지와 실먼지가 쌓이기 쉽습니다. 에어건으로 매일 청소하고, 가마(Hook) 부위에 전용 오일을 1~2방울 주입하십시오.
- 가마 유량 조절: 실린더 미싱은 가마가 노출되어 있어 오일 비산이 잦습니다. 가마 하단의 유량 조절 나사를 시계 방향으로 돌려 유량을 최소화하되, 가마에 열이 발생하지 않는 수준을 유지해야 합니다.
¶ 공정 흐름도 (Process Flowchart)
graph TD
A[자재 준비 및 마킹] --> B[실린더 암에 자재 삽입/위치 선정]
B --> C[노루발 하강 및 초기 장력 확인]
C --> D{봉제 진행}
D --> E[직선 구간: 정속 주행]
D --> F[곡선 구간: 자재 회전 및 속도 감속]
D --> G[단차 구간: 노루발 압력 및 이송 확인]
E & F & G --> H[봉제 완료 및 사절]
H --> I[스티치 품질 및 장력 검사]
I --> J[최종 시아게 및 후공정 이동]
J --> K[완제품 검수 및 포장]
¶ 관련 항목 (Related Topics)
- 종합송 (Unison Feed): 실린더 미싱의 핵심 이송 메커니즘.
- 포스트 미싱 (Post-bed Sewing): 실린더 미싱보다 더 복잡한 입체 봉제(신발 등)에 사용되는 수직 기둥형 미싱.
- 바인더 (Binder/Folder): 가장자리 마무리를 위한 핵심 보조 장치.
- 서보 모터 (Servo Motor): 정밀한 속도 제어와 바늘 상하 정지 위치 제어를 위한 필수 구동 장치.
- ISO 4915: 국제 스티치 분류 표준.
¶ 기술 데이터 시트 (Technical Setting Data)
실무에서 가장 중요한 것은 자재에 따른 수치화된 세팅값이다. 아래 데이터는 표준적인 가죽 가방 제조 공정을 기준으로 한다.
- 밑실 장력 (Bobbin Tension):
- Towa Gauge 기준: 25g ~ 35g (가죽 1.2mm 2겹 기준)
- 현장 확인법: 보빈 케이스에 실을 끼워 들었을 때, 자체 무게로 아주 천천히 내려가는 수준.
- 윗실 장력 (Top Thread Tension):
- 밑실 장력의 약 3~4배. 결절점이 중간에 위치하도록 조정.
- 노루발 압력 (Presser Foot Pressure):
- 소프트 가죽: 3.0kg ~ 4.5kg
- 하드 가죽/캔버스: 5.0kg ~ 7.0kg (단차 통과 시 압력을 높여야 땀수가 줄어들지 않음)
- 권장 속도 (Recommended Speed):
- 직선 구간: 1,800 ~ 2,200 spm
- 곡선/바인딩 구간: 600 ~ 800 spm
- 바늘과 가마 간극 (Needle to Hook Clearance):
- 0.05mm ~ 0.1mm (바늘이 가마 끝에 닿을 듯 말 듯한 상태)
¶ 국가별 현장 실무 및 선호도
실린더 미싱의 운용 방식은 국가별 제조 생태계에 따라 차이를 보인다.
- 한국 (Korea):
- 특징: 소량 다품종, 고가 프리미엄 제품 위주.
- 선호 장비: Juki LS-1342, Seiko CW-8B 등 내구성이 검증된 일본제 기계 선호.
- 실무: 기성 노루발을 그대로 쓰지 않고, 공장마다 자재에 맞춰 노루발 바닥을 깎거나 테플론을 붙이는 등 '커스텀 지그' 활용도가 매우 높음. 숙련공의 감각에 의존한 미세 장력 조절이 핵심.
- 베트남 (Vietnam):
- 특징: 글로벌 브랜드(Nike, Coach, Adidas)의 대규모 OEM/ODM 생산 기지.
- 선호 장비: Juki, Brother의 최신 자동 사절 모델(LS-1342-7).
- 실무: 표준 작업 지시서(SOP)에 따른 엄격한 SPI 관리. 개별 작업자의 숙련도보다는 기계의 자동화 세팅(자동 도메, 자동 노루발 상승)에 의존도가 높으며, 정기적인 장력계 측정을 의무화함.
- 중국 (China):
- 특징: 압도적인 생산량과 가성비 중심의 시장에서 최근 고사양 자동화로 급격히 전환 중.
- 선호 장비: Jack, Hikari, Typical 등 자국 브랜드의 고성능 실린더 미싱.
- 실무: "筒车(Tǒng chē)"라 불리며, 전자 모터가 내장된 Direct-drive 방식을 선호하여 전력 효율과 반응 속도를 중시함. 광저우 등 가죽 산지에서는 극단적인 고속 세팅을 선호하는 경향이 있음.
¶ 고급 트러블슈팅 노하우 (Technician's Tips)
현장에서 발생하는 고질적인 문제에 대한 시니어 기술자의 처방이다.
- 곡선 봉제 시 땀수가 커지는 현상:
- 원인: 작업자가 자재를 돌리는 속도가 미싱의 피드 속도보다 빠를 때 발생.
- 해결: 서보 모터의 '최저 속도'를 낮추고, 노루발의 '뒤들림' 현상을 체크하십시오. 노루발 뒤쪽이 들리면 자재를 잡아주지 못해 땀수가 튑니다.
- 가죽 표면의 노루발 자국 (Marking):
- 원인: 종합송 특유의 강한 압력과 톱니의 금속 마찰.
- 해결: 노루발 바닥에 0.5mm 두께의 테플론 테이프를 부착하거나, 톱니를 '무치(Toothless)' 톱니로 교체하십시오. 압력을 줄이는 대신 이송력을 보충하기 위해 바늘 호수를 한 단계 높이는 것도 방법입니다.
- 바인딩 테이프가 씹히는 현상:
- 원인: 바인더 입구와 바늘 낙하지점의 거리(Distance)가 너무 멂.
- 해결: 실린더 암 끝단에 최대한 밀착되는 '쇼트 암 바인더(Short-arm binder)'를 사용하고, 바인더의 각도를 바늘 쪽으로 3~5도 틀어 세팅하십시오.
- 실린더 암 끝부분의 발열:
- 원인: 가마 회전축의 윤활 부족 또는 고속 회전 지속.
- 해결: 가마 전용 고속 그리스를 기어부에 도포하고, 30분 작업 후 5분 휴식 또는 에어 냉각 장치를 설치하십시오.
¶ 유지보수 주기표 (Maintenance Schedule)
| 주기 | 점검 항목 | 조치 사항 |
|---|---|---|
| 매일 (Daily) | 가마(Hook) 청소 및 주유 | 에어건으로 먼지 제거 후 오일 1~2방울 |
| 매주 (Weekly) | 톱니 및 침판 점검 | 톱니 사이에 낀 실먼지 제거, 침판 스크래치 연마 |
| 매월 (Monthly) | V-벨트 장력 및 모터 점검 | 벨트 마모 확인 및 서보 모터 커넥터 체결 상태 확인 |
| 매분기 (Quarterly) | 내부 기어 그리스 교체 | 실린더 암 내부 베벨 기어(Bevel gear) 그리스 재도포 |
| 매년 (Yearly) | 가마(Hook) 교체 검토 | 가마 끝(Hook point) 마모도 측정 후 필요시 교체 |
¶ ISO 4915 스티치 상세 분석 (Cylinder-bed Context)
실린더 미싱에서 구현되는 스티치는 제품의 내구성과 직결된다.
- 301 본봉 (Lockstitch): 실린더 미싱의 95% 이상이 이 방식을 사용한다. 가방의 구조적 결합에 필수적이다. 윗실과 밑실의 소모량이 일정하여 장력 관리가 용이하지만, 실린더 암 내부의 좁은 공간 때문에 보빈(Bobbin)의 크기가 제한적이라는 단점이 있다. 이를 극복하기 위해 '왕가마' 모델(예: Juki LS-1342)이 개발되었다.
- 401 체인스티치 (Chainstitch): 주로 필터 백이나 청바지 밑단 봉제용 실린더 미싱에서 발견된다. 밑실 보빈이 없고 대용량 콘사에서 직접 실을 공급받으므로 장시간 연속 봉제가 가능하다. 또한 스티치 자체에 신축성이 있어 곡선 구간에서의 터짐 방지에 유리하다.
- 스티치 밀도 (SPI): 가죽 제품의 경우 1인치당 6~8땀(SPI)이 표준이며, 고급 소품의 경우 10~12땀까지 정밀하게 세팅한다. 실린더 미싱은 암의 진동이 평베드보다 크므로, 고속 주행 시 SPI가 불규칙해질 수 있어 정밀한 밸런스 웨이트 세팅이 요구된다. 특히 2,000 spm 이상의 고속 주행 시에는 바늘 떨림(Needle deflection)을 방지하기 위해 바늘 가이드를 점검해야 한다.
