D링 (D-ring / móc D / Dカン / D扣)
¶ 1. 정의 및 개요
¶ 1.1. 기술적 정의
D링은 알파벳 'D' 형태를 띤 금속 또는 플라스틱 소재의 연결용 부자재입니다. 주로 가방의 어깨끈, 의류의 벨트, 산업용 안전 장구에서 스트랩을 본체와 연결하거나 길이를 조절하기 위한 고정점(Anchor point) 역할을 수행합니다. 봉제 공정에서는 웨빙(Webbing)이나 원단 테이프를 D링에 통과시켜 접은 후, 본체 원단에 ISO 4915 Class 301(본봉) 또는 Class 304(지그재그 바택) 공정을 통해 고정합니다.

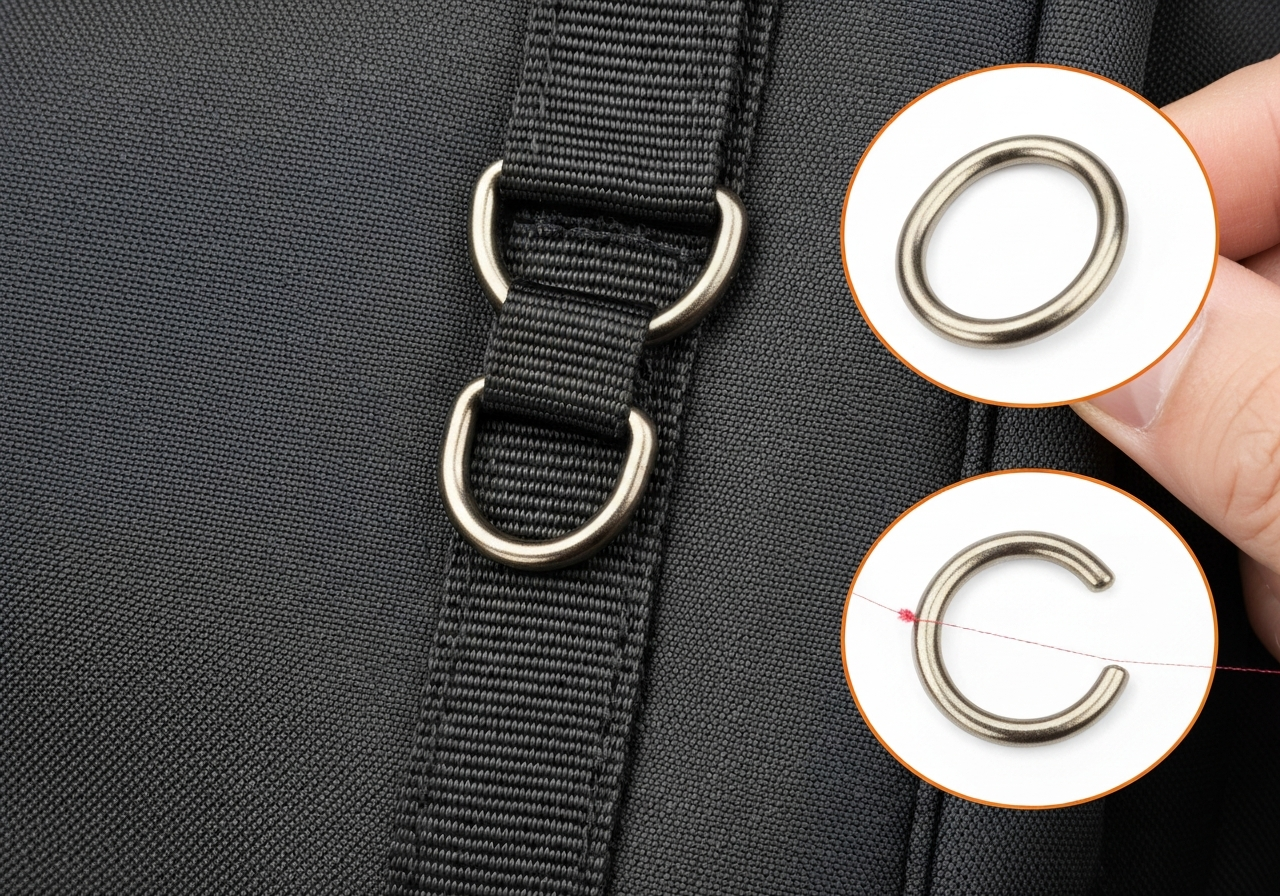

기술적으로 D링은 선재(Wire)를 구부려 만든 웰딩(Welding) 타입과 아연 합금을 틀에 부어 만든 다이카스팅(Die-casting) 타입으로 나뉩니다. 웰딩 타입은 인장 강도가 높으나 이음매 처리가 중요하며, 다이카스팅 타입은 디자인의 자유도가 높고 이음매가 없으나 충격에 의한 파손 가능성이 존재합니다. 봉제 시에는 D링의 직선 구간(Straight bar) 폭과 웨빙의 폭을 1:1로 매칭시키는 것이 공정의 핵심이며, 하중이 가해지는 방향에 따라 봉제선의 위치와 침수(Stitch count)를 정밀하게 설계해야 합니다. 특히 고하중용 제품에서는 D링의 선경(Wire Diameter)에 비례하여 봉제 여유분(Seam Allowance)을 추가 확보하여 노루발 간섭을 방지해야 합니다.
¶ 1.2. 구조적 특성
하중이 집중되는 부위이므로 인장 강도 확보를 위한 보강 봉제가 필수적이며, 금속 재질의 경우 검침기(Needle Detector) 대응을 위해 비자성체(Non-ferrous) 소재가 주로 사용됩니다. 기계적 구조상 직선 구간(Straight bar)은 하중을 고르게 분산시켜 원단의 우는 현상(Puckering)을 방지하며, 곡선 구간(Arc)은 연결되는 개고리(Snap Hook)나 카라비너가 자유롭게 움직일 수 있는 궤적을 제공합니다. 이는 360도 회전이 가능한 O링(O-ring)이나, 스트랩의 평행 유지가 최우선인 사각링(Square Ring)과는 차별화된 물리적 특성을 가집니다.
¶ 1.3. 기하학적 구조와 응력 분산
D링의 직선 구간은 봉제 루프(Loop) 내에서 원단이 겹치거나 쏠리는 것을 방지하여 응력을 수평으로 분산시킵니다. 반면 곡선 구간은 외부 하중(개고리 등)이 가해질 때 하중의 방향에 따라 유연하게 대응하여 금속 피로도를 낮추는 역할을 합니다. 특히 용접형(Welded) D링의 경우, 용접 부위가 직선 구간의 중앙에 위치하도록 설계하여 인장 시 용접점이 직접적인 전단 응력을 받지 않도록 관리하는 것이 품질 관리의 핵심입니다.
¶ 2. 기술 사양표 (Technical Specifications)
¶ 2.1. 봉제 및 기계 사양
| 항목 | 상세 사양 및 기준 | 비고 |
|---|---|---|
| 관련 스티치 분류 | ISO 4915 Class 301 (Lockstitch), Class 304 (Zigzag Bartack) | 봉제 강도 및 유연성 결정 |
| 주요 봉제 기계 | 전자 바택기 (Electronic Bartack Machine), 컴퓨터 패턴 미싱 (Pattern Tacker) | Juki, Brother, Mitsubishi 등 |
| 추천 모델 | Juki LK-1900BN-HS (Heavy Duty), Brother KE-430HX, Juki AMS-210EN | HS 모델은 중량물 전용 사양 |
| 바늘 시스템 | DP×17 (Heavy Duty, #18~#23), DP×5 (Standard, #11~#16), Organ RG/FFG Point | 소재 두께 및 조직에 따라 선택 |
| 일반 SPI | 10 - 12 SPI (웨빙 고정용), 12 - 14 SPI (의류 액세서리용) | 1인치당 땀수 (Stitches Per Inch) |
| 봉제사 구성 | 바늘실: 20/3, 30/3 Nylon 또는 Core Spun / 밑실: 동일 규격 권장 | 고강력 나일론사 선호 |
| 장력 수치 (Towa) | 바늘실: 150~220gf, 밑실: 25~35gf (20/3 실 기준) | 소재 및 실 종류에 따라 가변적 |
| 최대 봉제 속도 | 3,200 spm (Juki LK-1900BN 기준, 실제 작업 시 2,000~2,500 spm 권장) | 고속 봉제 시 바늘 열 발생 주의 |
| 주요 소재 | 아연 합금(Zinc Alloy), 황동(Brass), 스테인리스강(SUS304/316), 플라스틱(POM) | 용도별 내구성 및 단가 차이 |
| 표면 처리 | 전기도금(Nickel, Antique Brass, Black Oxide), 전착 도장(E-Coating) | 내식성 및 심미성 확보 |
| 내식성 기준 | ASTM B117 준용, 염수 분무 테스트(Salt Spray Test) 48~96시간 이상 | 수출용 제품 필수 검증 항목 |
| 이송 방식 | 하부 이송(Drop Feed) 또는 대형 클램프 이송(Clamp Feed) | 패턴 미싱 사용 시 클램프 필수 |
| 노루발 압력 | 2.5kgf ~ 4.5kgf (웨빙 두께 2.0mm 이상 기준) | 원단 밀림 방지를 위한 고압 세팅 |
¶ 2.2. 부자재 규격 관리 (Dimension Control)
- 내경 (Inner Width): 웨빙의 폭과 일치해야 하며, 통상 +0.5mm ~ +1.0mm의 여유차를 둡니다.
- 선경 (Wire Diameter): D링 자체의 두께로, 하중 요구치에 따라 2.0mm에서 8.0mm까지 다양하게 선택됩니다.
- R값 (Radius): 곡선 구간의 곡률로, 연결되는 개고리의 회전 반경을 결정합니다.
¶ 3. 적용 분야 및 공정 특성
¶ 3.1. 의류 (Apparel)
- 트렌치코트 및 아우터: 허리 벨트의 끝단 고정 및 소매단(Cuff) 조절 루프. 주로 20mm~25mm 규격의 황동 재질이 사용되며, 12-14 SPI의 고밀도 본봉으로 마감합니다. 특히 견장(Epaulette) 부위에 소형 D링을 배치하여 장식적 요소와 기능성을 동시에 확보합니다. 봉제 시에는 원단이 얇을 경우 이면에 심지(Interlining)를 부착하여 D링의 무게로 인한 처짐을 방지합니다.
- 워크웨어 및 카고 팬츠: 허리 돈조(Belt Loop) 하단에 D링을 추가하여 열쇠나 공구 파우치를 걸 수 있도록 설계. 하중을 견디기 위해 42바(Bar) 이상의 고밀도 바택(Bartack) 처리가 필수적이며, 원단 이면에 헤링본 테이프(Herringbone Tape)를 덧대어 인장 강도를 보강합니다. 현장에서는 이를 '도메' 공정이라 부르며, 바늘 #21 이상 사용을 권장합니다.
- 테크웨어 (Techwear): 가슴 부위나 어깨선에 몰리(MOLLE) 시스템과 결합하여 액세서리 확장 포인트로 활용. 레이저 커팅된 하이팔론(Hypalon) 원단에 D링을 삽입하여 무봉제(Bonding)와 봉제를 병행하는 하이브리드 공정이 적용되기도 합니다. 이때는 열접착 필름의 온도(150~160도) 관리가 품질의 핵심입니다.
- 셔츠 및 캐주얼 상의: 옆솔기(Side Seam) 하단에 10mm 내외의 미니 D링을 부착하여 키링이나 에어팟 케이스 등을 걸 수 있는 포인트로 활용합니다. 이때는 60/3 코아사를 사용하여 봉제선이 겉으로 도드라지지 않게 처리하는 것이 기술적 핵심입니다. 얇은 원단 특성상 이송 톱니(Feed Dog)의 높이를 낮추어 원단 손상을 방지해야 합니다.
- 스포츠웨어 및 아웃도어: 경량화를 위해 POM(Polyoxymethylene) 소재의 플라스틱 D링을 주로 사용합니다. 격렬한 활동 시 피부 마찰을 최소화하기 위해 D링 고정용 루프를 원단 안쪽으로 숨기는 '인셋(Inset)' 공법이 선호됩니다. 초음파 융착(Ultrasonic Welding)을 통해 루프 끝단을 마감하여 시접의 두께를 최소화하는 고난도 공정이 포함되기도 합니다.
¶ 3.2. 가방 및 잡화 (Bags & Luggage)
- 백팩 어깨끈 하단: 어깨끈(Shoulder Strap)과 가방 본체를 연결하는 핵심 부위. 인장 강도가 80kgf 이상 요구되므로 20/3 나일론 실과 'Box-X' 스티치를 병행합니다. 하단 삼각 날개(Triangle Wing) 부위에 D링을 배치하여 끈의 각도가 사용자 체형에 맞게 유동적으로 조절되도록 유도합니다. 베트남 공장에서는 주로 Juki AMS-210EN 패턴 미싱을 사용하여 2,200 spm 속도로 균일한 패턴을 생산합니다.
- 백팩 로드 리프터 (Load Lifter): 어깨끈 상단과 가방 본체 사이의 각도를 조절하는 부위에 20mm D링 또는 사다리꼴 링을 배치합니다. 무게 중심을 등 쪽으로 밀착시키는 역할을 하며, 반복적인 당김에도 견딜 수 있도록 촘촘한 바택(Bartack)이 요구됩니다. 봉제 시 웨빙의 끝단을 열커팅(Heat Cut)하여 올 풀림을 방지하는 것이 선행되어야 합니다.
- 크로스백 스트랩 탈부착: 가방 본체 측면에 부착되어 개고리(Snap Hook)를 수용하는 역할. D링의 내경과 웨빙의 폭이 일치해야 유격으로 인한 소음이 발생하지 않습니다. 가죽 가방의 경우 D링 루프의 단면(Edge)을 기리메(Edge Coat) 처리하여 완성도를 높이며, 바늘은 가죽 전용인 'S' 또는 'LR' 포인트를 사용하여 땀의 각도를 일정하게 유지합니다.
- 반려동물 용품: 하네스(Harness)의 리드줄 연결부. 동물의 갑작스러운 움직임에 대비해 용접형(Welded) 스테인리스 D링을 주로 사용합니다. 봉제 시에는 일반 본봉 대신 패턴 미싱을 사용하여 최소 3회 이상의 왕복 봉제(Triple Stitch)를 수행합니다. 인장 강도 테스트 시 최소 150kgf 이상의 파단 강도를 확보해야 안전사고를 예방할 수 있습니다.
- 이너 파우치 및 오거나이저: 가방 내부 벽면에 소형 D링을 부착하여 중요한 소지품을 별도의 스트랩으로 연결할 수 있게 합니다. 이는 가방 내부의 수납 효율을 극대화하는 디테일로 평가받으며, 얇은 안감(Lining)에 부착할 때는 반드시 이면에 보강 원단을 덧대어 안감이 찢어지는 현상을 방지해야 합니다.
¶ 3.3. 산업용 및 특수 장비
- 안전 하네스 (Fall Protection): 추락 방지용 벨트의 등(Dorsal) 부위 D링. ISO 10333 등 국제 안전 규격에 따라 단조(Forged) 강철로 제작되며, 봉제는 컴퓨터 패턴 미싱(AMS 시리즈)으로 오차 없이 수행됩니다. 봉제 패턴은 'W'자 또는 'Diamond' 형태의 고강도 패턴이 적용되며, 실의 굵기는 8호(V138) 이상의 고강력 폴리에스터사를 사용합니다.
- 군용 장비 (Tactical Gear): 전술 조끼의 하이드레이션 팩 고정부. 적외선 반사 방지(Anti-IR) 코팅이 된 플라스틱(POM) 소재 D링이 주로 사용됩니다. 야간 투시경에 노출되지 않아야 하므로 무광 처리가 필수적이며, MOLLE 규격에 맞추어 25mm(1인치) 폭의 웨빙과 결합됩니다.
¶ 3.4. 업종별 및 국가별 생산 관리 특성
- 스포츠웨어 vs 정장: 스포츠웨어는 기능성과 경량화를 위해 플라스틱 D링과 고강력 나일론사를 선호하는 반면, 정장이나 고급 아우터는 심미성을 위해 슬림한 황동(Brass) D링과 광택이 있는 실크사 또는 코아사를 사용합니다.
- 한국 공장: 주로 고부가가치 샘플 및 소량 다품종 생산을 담당하며, 기술자가 수동 본봉으로 D링의 위치를 미세하게 조정하는 '감각적 봉제'를 중시합니다. 황동 및 니켈 프리(Nickel-free) 도금 퀄리티에 매우 민감하며, 봉제 후 실밥 정리(시아게) 수준이 매우 높습니다.
- 베트남 공장: 대규모 라인 생산 위주로, Juki AMS 시리즈와 같은 자동화 패턴 미싱을 적극 활용하여 D링 부착 공정의 표준화를 꾀합니다. 인건비 대비 효율을 위해 바택(Bartack) 공정을 모듈화하여 운영하며, 대량 생산 시 발생하는 바늘 열 손상을 방지하기 위해 바늘 냉각 장치(Needle Cooler)를 필수로 설치합니다.
- 중국 공장: 광동성(Guangdong) 등지의 부자재 클러스터를 기반으로 다양한 디자인의 D링을 빠르게 수급합니다. 다이카스팅(Die-casting) 제품의 단가 경쟁력이 높으며, 대량 생산 시 도금의 균일도(Color Matching)를 유지하는 것이 주요 관리 포인트입니다. 최근에는 친환경 도금 공정(Trivalent Chromium) 도입이 활발합니다.
¶ 4. 주요 결함 및 해결 방안 (RCA)
- 봉제 탈락 (Pull-out Failure) - 원인: 과도한 하중으로 인해 루프 봉제선이 터지거나 원단이 찢어짐. - 해결: 바택(Bartack) 침수를 늘리거나 'Box-X' 스티치로 봉제 면적을 확대하고, 원단 이면에 보강재(Non-woven or Poly-sheet)를 삽입. 보강재는 원단보다 사방 5mm 크게 재단하여 응력을 분산시킵니다.
- D링 뒤집힘 및 유격 (Twisting) - 원인: 고정용 루프(Loop)의 폭이 D링의 내경보다 좁아 내부에서 회전함. - 해결: 루프 폭을 D링 내경과 1:1(최대 -1mm)로 맞추어 유격을 최소화하고, 두꺼운 웨빙을 사용하여 형태를 유지.
- 도금 박리 및 부식 (Plating Peel & Corrosion) - 원인: 마찰 또는 염분, 습기에 의한 화학 반응으로 표면 코팅 벗겨짐. - 해결: 염수 분무 테스트 48시간 이상 통과된 고품질 부자재를 사용하고, 마찰이 심한 부위는 전착 도장(E-Coating) 방식 채택.
- 바늘 타격 및 파손 (Needle Strike) - 원인: 봉제 시 바늘이 D링 금속 부위를 타격하여 바늘이 부러지거나 D링에 흠집 발생. - 해결: 전용 노루발 가이드(Jig)를 제작하여 D링과 바늘 사이의 안전 거리(최소 2.5mm)를 확보하고, 컴퓨터 미싱의 원점 오프셋 재설정.
- 검침기 불합격 (Needle Detector Alarm) - 원인: 철(Steel) 성분이 포함된 저가형 D링 사용으로 인해 검침기 작동. - 해결: 비자성(Non-ferrous) 아연 합금 또는 황동 소재를 사용하고, 입고 전 샘플링 검침 테스트 필수 실시.
- 원단 손상 (Fabric Cutting) - 원인: D링의 마감 부위(Burr)가 날카로워 연결된 웨빙이나 원단을 갉아먹음. - 해결: 배럴 연마(Tumbling) 공정이 강화된 부자재를 선택하고 입고 검사 시 촉각 검사 강화.
¶ 5. 품질 검사 기준 (QC Standard)
¶ 5.1. 물리적 테스트
- 인장 강도 테스트 (Tensile Strength): 인장 시험기(Instron)를 사용하여 바이어 요구 사양(예: 가방용 50~100kgf) 충족 여부 확인. 용접형 D링의 경우 용접 부위의 파단 여부를 중점 확인합니다. 테스트 시 속도는 300mm/min 표준을 준수합니다.
- 검침기 통과 여부 (Needle Detector Test): 1.0mm 또는 1.2mm 철구(Steel ball) 감지 기준 검침기를 통과해야 함. (NC-A 시리즈 등 산업용 검침기 기준). 부자재 자체의 자성 수치가 0.8 Gauss 이하인지 사전 체크가 필요합니다.
- 도금 밀착력 테스트 (Tape Test): ASTM D3359 준용. 3M #610 테이프를 도금면에 부착 후 급격히 떼어냈을 때 도금층이 묻어나오지 않아야 함. 격자 무늬로 칼금을 내어 테스트하는 Cross-cut 방식이 권장됩니다.
- 치수 정밀도: 버니어 캘리퍼스를 사용하여 내경(Inner width), 선경(Wire diameter)이 작업지시서(Spec Sheet)와 일치하는지 측정 (공차 ±0.5mm 이내). 대량 입고 시 AQL 2.5 기준 샘플링 검사를 실시합니다.
- 경도 테스트 (Hardness Test): 다이카스팅 D링의 경우 로크웰(Rockwell) 경도 측정을 통해 재질의 취성(Brittleness)을 확인하여 외부 충격에 의한 깨짐 사고를 방지합니다.
¶ 5.2. 화학적 및 환경 테스트
- 유해물질 검사: REACH, CPSIA 기준에 따른 납(Pb), 카드뮴(Cd), 니켈 용출량(Nickel Release) 준수 여부. 특히 유럽 수출용은 니켈 프리(Nickel-free) 증명서 필수. 니켈 용출량은 0.5µg/cm²/week 미만이어야 합니다.
- 염수 분무 테스트 (Salt Spray Test): 해양용 또는 고기능성 아웃도어 제품의 경우 96시간 이상의 내식성 확보 여부 확인. 테스트 후 표면에 적청(Red Rust) 또는 백청(White Rust) 발생 여부를 판정합니다.
- 내마모성 테스트 (Abrasion Resistance): D링과 개고리가 마찰되는 부위의 도금이 얼마나 견디는지 확인하기 위해 회전 마찰 테스트를 실시하며, 통상 5,000회 왕복 후 하부 금속 노출 여부를 확인합니다.
¶ 6. 현장 용어 및 은어
| 구분 | 용어 | 비고 |
|---|---|---|
| 한국어 | D링, 디링 | 현장 표준 용어 |
| 일본어 | Dカン (D-kan) | 일본어 유래 은어 (현장에서 '디캉'으로 통용) |
| 베트남어 | móc D, khoen D | 베트남 현장 용어 |
| 중국어 | D扣 (D-kòu) | 중국 공장 및 자재 소싱 시 사용 용어 |
| 공정 은어 | 도메 (止め) | 바택(Bartack) 보강 봉제를 지칭하는 일본어 유래어 |
| 공정 은어 | 시아게 (仕上げ) | 봉제 후 실밥 제거 및 최종 정리 공정 |
| 공정 은어 | 다이카스트 (Die-casting) | 아연 합금 주물 방식으로 제작된 D링을 지칭 |
| 공정 은어 | 웰딩 (Welding) | 선재를 구부려 만든 D링의 이음매를 용접한 상태 |
| 공정 은어 | 조시 (調節) | 실의 장력 상태를 맞추는 행위 (장력 조절) |
| 공정 은어 | 가라누이 (空縫い) | 원단 없이 봉제기가 돌아가거나 밑실이 끊긴 상태로 봉제됨 |
¶ 7. 장비 세팅 및 봉제 가이드
¶ 7.1. 기계적 세팅
- 바택 패턴 최적화: Juki LK-1900BN 사용 시, D링의 선경(두께)을 고려하여 가로 폭(X-scale)을 설정하되, 노루발이 D링 금속부를 누르지 않도록 'Escape' 홈이 파진 전용 노루발을 사용함. 노루발의 압력은 웨빙 두께에 따라 2.5~3.5mm 리프트 높이를 유지하도록 세팅합니다.
- 장력(Tension) 관리: 두꺼운 나일론 웨빙 봉제 시 밑실 장력을 평소보다 20% 강화하여 매듭(Knot)이 원단 중간에 위치하도록 조정. Towa 장력계 기준 밑실 30gf 이상 권장. 상실(바늘실) 장력이 너무 약하면 D링의 무게 때문에 루프가 아래로 처지는 현상이 발생할 수 있습니다.
- 바늘 끝 형상 선택: 고밀도 웨빙이나 가죽 소재에 D링을 부착할 경우, 원단 조직 파손을 방지하기 위해 'RG' 포인트(Round Point) 또는 'FFG' 포인트(Light Ball Point) 바늘 사용을 권장함. 가죽의 경우 'S' 포인트(Cutting Point)를 사용하여 바늘구멍을 깔끔하게 뚫어주어야 D링 루프가 뒤틀리지 않습니다.
¶ 7.2. 유지보수 및 안전
- 사절(Trimming) 설정: 굵은 실(20/3 이상) 사용 시 사절 후 잔사가 길게 남을 수 있으므로, 와이퍼(Wiper) 작동 위치와 사절 칼날의 예리도를 상시 점검함. 칼날 마모 시 실이 씹히는 현상이 발생하여 D링 루프가 지저분해짐.
- 이송(Feed) 메커니즘: D링 부착 부위는 원단이 겹쳐져 두꺼워지므로(Step 부위), 이송 톱니(Feed Dog)의 높이를 표준보다 0.2mm 높게 설정하여 밀림 현상을 방지합니다.
¶ 8. 공정 흐름도 (Process Flowchart)
¶ 9. 실전 트러블슈팅 (Technical Troubleshooting)
Q: 바택 봉제 시 자꾸 실이 끊어지고 바늘이 열을 받습니다. - A1: D링과 바늘 사이의 간격(Clearance)을 확인하십시오. 노루발이 D링을 미세하게 치고 있으면 진동으로 인해 실이 가이드에 쓸려 끊어집니다. - A2: 바늘 번수를 한 단계 높이고(#19 -> #21), 바늘 표면에 실리콘 오일(Cooling Oil)을 도포하는 장치를 추가하십시오. - A3: 바택의 침수(Stitch Count)가 너무 조밀하면 동일 지점 타격으로 실이 끊어집니다. 침수를 5~10% 줄여보십시오.
Q: D링을 부착한 웨빙 루프가 자꾸 옆으로 눕습니다. - A1: 루프 원단의 식서(Grain line) 방향을 확인하십시오. 바이어스 방향으로 재단되면 힘을 받지 못합니다. - A2: 봉제 시작점과 끝점의 '도메(되돌아박기)'가 충분하지 않을 수 있습니다. 바택의 폭을 웨빙 폭의 80% 이상으로 설정하십시오. - A3: D링의 직선 구간(Straight bar)이 웨빙 폭보다 넓은지 확인하십시오. 유격이 크면 하중이 한쪽으로 쏠려 눕게 됩니다.
Q: 사절 후 밑실이 짧게 빠져서 다음 봉제 시 '가라누이(공봉제)'가 발생합니다. - A1: 밑실 장력이 너무 강하거나 사절 칼날의 타이밍이 빠를 때 발생합니다. 보빈 케이스의 판스프링 장력을 미세하게 풀고 사절 캠 타이밍을 점검하십시오. - A2: 보빈 와인더(Bobbin Winder)에서 실이 너무 팽팽하게 감기지 않았는지 확인하십시오.
Q: D링 도금 색상이 제품마다 미세하게 다릅니다 (Color Shade). - A1: 도금 탱크의 전압이나 처리 시간이 불균일할 때 발생합니다. 동일 Lot 번호의 부자재를 한 제품에 사용하도록 관리(Lot Control)하십시오. - A2: 마찰이 잦은 부위는 도금 대신 원재료 자체의 색상을 살리는 스테인리스 소재를 고려하십시오.
¶ 10. 소재별 특성 및 선정 가이드
-
아연 합금 (Zinc Alloy): - 장점: 다이카스팅 공법으로 복잡한 디자인 가능, 단가 저렴. - 단점: 충격에 약해 깨질 수 있음(Brittle), 고하중용으로는 부적합. - 용도: 일반 패션 가방, 의류 액세서리.
-
황동 (Brass): - 장점: 부식에 강하고 고급스러운 질감, 내구성이 뛰어남. - 단점: 가격이 비싸고 무거움. - 용도: 프리미엄 가죽 가방, 빈티지 복각 의류.
-
스테인리스강 (Stainless Steel - SUS304/316): - 장점: 최고의 인장 강도와 내식성, 녹 발생 없음. - 단점: 가공이 어렵고 도금 색상 구현에 한계가 있음. - 용도: 해양 장비, 반려동물 용품, 산업용 안전벨트.
-
플라스틱 (POM/Acetal): - 장점: 가볍고 소음이 없으며 저렴함. - 단점: 자외선(UV)에 장기간 노출 시 경화되어 파손될 수 있음. - 용도: 스포츠 백팩, 아웃도어 의류, 군용 몰리 시스템.
¶ 11. 대체 기법 및 비교 분석
D링은 범용성이 높지만, 특정 목적에 따라 다른 부자재로 대체되기도 합니다.
- D링 vs O링: O링은 모든 방향에서 하중을 받을 수 있어 스트랩의 꼬임이 잦은 부위에 유리하지만, 봉제 루프 내에서 고정되지 않고 회전하므로 원단 마모가 빠를 수 있습니다.
- D링 vs 사각링: 사각링은 웨빙이 겹치지 않고 평행하게 유지되어야 하는 조절 버클 부위에 적합합니다. D링은 개고리와의 결합 시 회전 반경을 제공하는 데 더 특화되어 있습니다.
- D링 vs 웨빙 루프(Self-Loop): 금속 부자재 없이 웨빙 자체를 고리로 만드는 방식은 경량화와 원가 절감에 유리하지만, 내구성이 낮고 다른 장비와의 탈부착이 어렵습니다.
¶ 12. 관련 항목
- O링 (O-ring): 원형 부자재로, 스트랩의 꼬임 방지가 필요한 부위에 사용.
- 사각링 (Square Ring): 스트랩의 평행을 유지하거나 조절 버클과 조합하여 사용.
- 개고리 (Snap Hook): D링에 탈부착할 수 있도록 설계된 스프링 개폐형 연결 부품.
- 웨빙 (Webbing): D링을 고정하기 위한 고강도 직조 테이프 (나일론, 폴리에스터, PP 등).
- 바택 (Bartack): 하중 집중 부위의 인장 강도를 높이기 위한 고밀도 지그재그 보강 봉제.
- 컴퓨터 패턴 미싱 (Pattern Tacker): 복잡한 형상의 보강 봉제(Box-X 등)를 자동화하기 위한 장비.
- 검침기 (Needle Detector): 금속 부자재 내의 철 성분 및 부러진 바늘을 감지하는 장비.
- 코아사 (Core Spun Yarn): 폴리에스테르 필라멘트 심지에 면이나 스테이플 섬유를 감은 실로, 강도와 봉제성이 우수하여 D링 부착에 자주 사용됨.
- 인장 시험기 (Tensile Tester): 부자재 및 봉제 부위의 파괴 강도를 측정하는 실험 장비.
