¶ 정의 및 기술적 배경

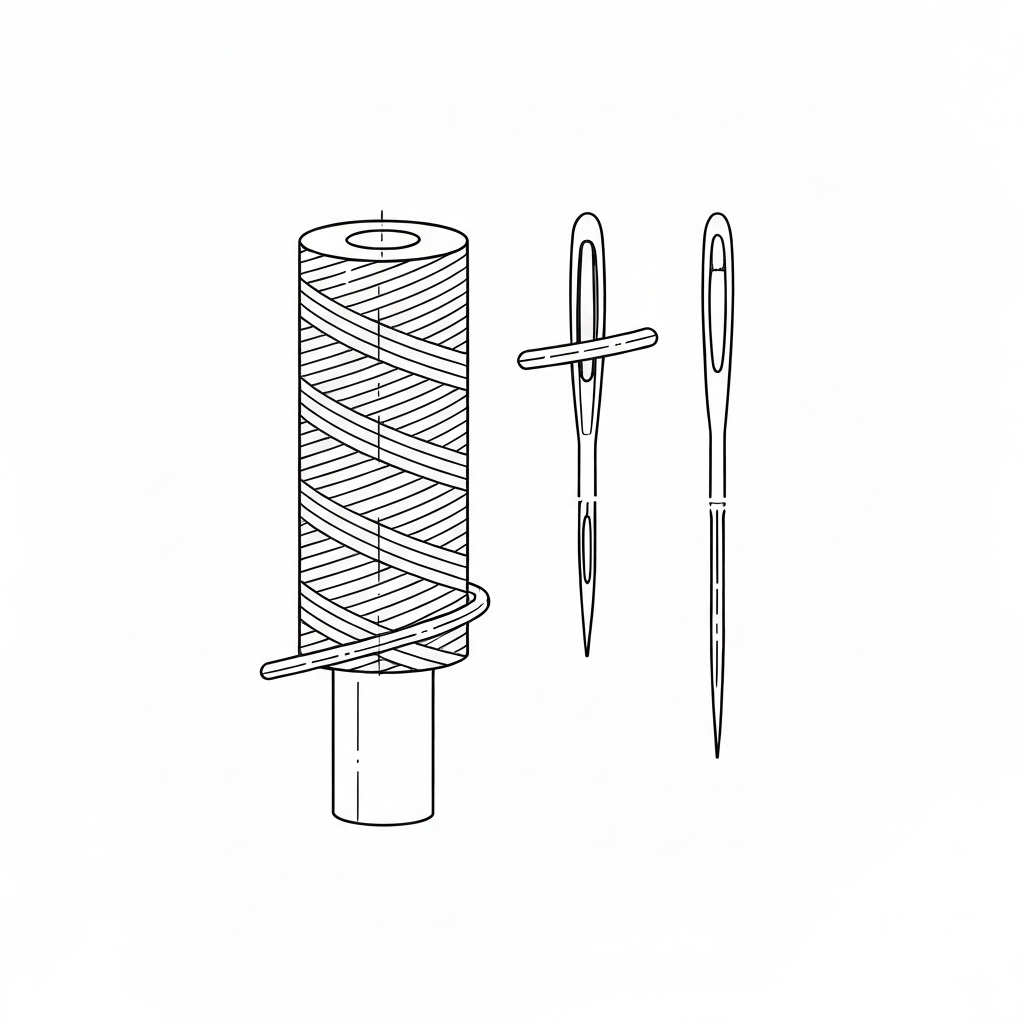

DI 침(Diamond Point)은 천연 가죽(Genuine Leather), 합성 피혁(Synthetic Leather) 및 고밀도 기술용 직물(Technical Textiles) 봉제를 위해 설계된 4면 절삭형(Four-cutting edge) 특수 바늘 포인트입니다. 바늘 끝이 정교한 마름모꼴(다이아몬드 형상)로 가공되어 있어, 원단 섬유를 밀어내며 통과하는 일반 원형 바늘(R Point)과 달리 소재를 물리적으로 '절개(Cutting)'하며 진입하는 것이 특징입니다.
이 포인트의 핵심 메커니즘은 바늘 구멍의 정중앙을 따라 실이 안착되게 하여, 스티치 라인이 좌우로 흔들리는 '지그재그 현상(Zig-zagging)'을 억제하고 완벽한 일직선을 형성하는 것입니다. 일반적인 가죽용 바늘인 S 포인트(직선 절삭)나 LR 포인트(사선 절삭)가 실을 특정 방향으로 유도하여 장식적인 효과를 내는 것과 달리, DI 침은 실을 바늘 구멍의 정중앙(Center of the puncture)에 위치시킵니다. 이는 ISO 4915 Class 301(본봉) 구조에서 윗실과 밑실의 교차점(Knot)이 가죽 내부에서 가장 안정적으로 자리 잡게 하며, 표면에서 보았을 때 실이 튀어나오거나 삐뚤어지는 현상을 방지합니다.
역사적으로 DI 침은 20세기 중반 독일의 Schmetz와 Groz-Beckert 같은 정밀 바늘 제조사들이 하드 타입의 가죽 가방과 군용 장구류의 봉제 정밀도를 높이기 위해 개발하였습니다. 가죽 봉제 공정에서 DI 침은 단순한 소모품을 넘어, 제품의 부가가치를 결정하는 기술적 지표로 활용됩니다. 한국의 고급 핸드백 공장에서는 이를 '칼스티치'를 구현하는 핵심 요소로 간주하며, 베트남이나 중국의 대형 OEM 공장에서는 자동화 봉제 라인에서 스티치의 일관성을 유지하기 위한 표준 규격으로 채택하고 있습니다. 특히 고속 봉제 시 발생하는 바늘의 발열로 인한 실 끊어짐을 방지하기 위해 티타늄 코팅(GEBEDUR)이 적용된 DI 침이 하이엔드 라인에서 필수적으로 사용됩니다.
¶ 상세 기술 사양표
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 (ISO 4915) | Class 301 (Lockstitch) / Class 401 (Chainstitch) | 주로 301 본봉에 최적화 |
| 재봉기 유형 | 상하송(Walking Foot), 종합송(Compound Feed), 실린더 베드 | Unison Feed 기종 강력 권장 |
| 주요 권장 모델 | Juki LU-2810, Juki DSC-246, Brother LS2-B837, Dürkopp Adler 867 | 고토크 서보 모터 장착 필수 |
| 바늘 시스템 | 134-35 DI, DP×17 DI, 190 DI, DB×1 DI (박물용) | 기종별 Shank 규격 및 길이 확인 필수 |
| 표준 땀수 (SPI) | 6 - 12 SPI (땀 길이 2.0mm ~ 4.0mm 권장) | 15 SPI 이상은 가죽 절단 위험(Perforation) |
| 실 구성 | 바늘실: 본딩사(Bonded Thread) / 밑실: 동일 또는 한 단계 가는 실 | Tkt 20, 30, 40 (V69, V92, V138) |
| 최대 봉제 속도 | 2,000 - 2,500 spm | 가죽 경도 및 두께에 따라 1,800 spm 하향 조정 |
| 적합 소재 | 천연 가죽(Hard/Medium), 두꺼운 합성 피혁, PVC, 판지 결합재 | 가죽 두께 1.2mm ~ 5.0mm 범위 |
| 장력 수치 (Towa) | 윗실: 150 - 250 mN / 밑실: 20 - 35 mN | 소재 두께 및 실 굵기에 따라 정밀 가변 |
| 바늘 굵기(Nm) | Nm 90 (14호) ~ Nm 160 (23호) | 소재 중량에 따른 선정 필수 |
¶ 주요 적용 분야 및 공정
DI 침은 스티치의 '직선성'과 '천공의 깔끔함'이 품질의 척도가 되는 고부가가치 공정에 투입됩니다.
- 럭셔리 가죽 잡화(Luxury Leather Goods): 하드 타입 토트백의 본체 결합(Main Seam), 가죽 벨트의 테두리 장식 스티치, 지갑의 카드 슬롯 및 외곽선 봉제. 특히 에르메스(Hermès) 스타일의 정교한 새들 스티치(Saddle Stitch) 느낌을 기계 봉제로 구현할 때 직선성을 확보하기 위해 필수적입니다.
- 자동차 인테리어(Automotive Interiors): 가죽 시트의 에어백 전개 부위(정밀한 절삭 필요 시), 핸들 커버, 대시보드 트리밍 스티치. BMW, Mercedes-Benz 등 유럽 완성차 업체의 가죽 사양서에는 특정 부위에 DI 침 사용을 명시하기도 합니다.
- 고급 제화(High-end Footwear): 구두 갑피(Upper)의 장식 스티치 및 옥스퍼드화의 쿼터(Quarter) 연결 부위. 가죽이 여러 겹 겹쳐지는 부위에서도 바늘의 휨(Deflection)이 적어 정확한 위치에 박힙니다.
- 특수 의류 및 장구류: 무스탕(Double Face)의 솔기 결합, 가죽 자켓의 앞여밈 및 포켓 입구 보강 스티치, 군용 전술 조끼 및 가죽 홀스터.
- 산업용 자재: 승마용 안장, 마구류, 가죽 소재의 가구 업홀스터리(Upholstery), 항공기 좌석 커버.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
- 원단 컷팅 및 파손 (Material Cutting/Perforation)
- 현상: 봉제선을 따라 가죽이 우표 절취선처럼 찢어짐.
- 원인: 바늘 호수가 너무 굵거나 땀수(SPI)가 너무 조밀하여 절삭된 구멍 사이의 간격(Bridge)이 좁아짐.
- 해결: 바늘 호수를 한 단계 낮추거나 땀 길이를 최소 2.5mm 이상으로 넓게 조정하십시오. 가죽의 인장 강도가 낮을 경우 DI 침 대신 절삭 면적이 좁은 S 포인트를 검토하십시오.
- 스티치 사선 불일치 (Stitch Slant Irregularity)
- 현상: 일직선이어야 할 스티치가 미세하게 지그재그로 보임.
- 원인: 바늘대(Needle Bar)에 바늘이 정방향으로 고정되지 않아 다이아몬드 절삭 각도가 틀어짐.
- 해결: 바늘의 홈(Scarf) 방향이 가마(Hook)를 정확히 향하는지 재점검하고 바늘 고정 나사를 확실히 조이십시오. 0.5도만 틀어져도 육안으로 확인 가능합니다.
- 실 끊어짐 및 보풀 (Thread Breakage/Fraying)
- 현상: 봉제 도중 실이 풀리거나 끊어짐.
- 원인: 절삭된 가죽의 날카로운 단면에 실이 마찰되거나, 바늘 열로 인해 실의 인장 강도가 저하됨.
- 해결: 고강도 본딩사(Bonded Thread)를 사용하고, 실리콘 오일 급유 장치(Thread Lubricator)를 설치하여 마찰을 줄이십시오. 바늘 눈(Eye)의 크기가 실 굵기보다 최소 40% 이상 큰지 확인하십시오.
- 땀뜀 (Skipped Stitches)
- 현상: 밑실이 윗실 고리를 잡지 못해 땀이 건너뜀.
- 원인: 가죽의 저항으로 인해 바늘이 휘면서 가마 끝이 실 고리(Loop)를 잡지 못함.
- 해결: DI 침의 강성을 확인하고, 바늘 가드(Needle Guard)와 가마의 간격을 0.05mm~0.1mm 사이로 정밀 조정하십시오. 바늘대를 0.2mm 정도 낮추어 루프 형성을 돕는 것도 방법입니다.
- 열 손상 및 흡착 (Heat Damage/Melting)
- 현상: 바늘 구멍 주변이 검게 타거나 합성 피혁이 녹아붙음.
- 원인: 고속 봉제 시 마찰열로 인해 소재의 수지가 녹아 바늘에 흡착됨.
- 해결: 봉제 속도를 1,800 spm 이하로 제한하고, 냉각 에어(Needle Cooler) 장치를 가동하십시오. 테플론 코팅 또는 티타늄 코팅된 바늘을 사용하면 흡착을 획기적으로 줄일 수 있습니다.
¶ 품질 검사 기준 (QC Standard)
- 스티치 직선도(Straightness): 스티치가 지그재그 현상 없이 설계된 라인을 따라 완벽한 일직선(Straight Line)을 유지하는지 30cm 이상의 구간에서 육안 검사합니다. 허용 오차는 0.5mm 이내입니다.
- 천공 상태(Perforation Quality): 바늘 구멍 주위에 가죽 섬유가 지저분하게 들뜨거나 원치 않는 방향으로 찢어진 부분이 없어야 합니다. 현미경 검사 시 4면 절삭면이 균일해야 합니다.
- 인장 강도 테스트(Tensile Test): 봉제된 부위를 좌우로 강하게 당겼을 때, 절삭된 구멍 사이의 가죽(Bridge)이 파손되지 않는지 확인합니다. ISO 13935-1 기준에 의거하여 파단 강도를 측정합니다.
- AQL 1.0 엄격 적용: 가죽 제품은 바늘 구멍이 영구적으로 남으므로, 오봉제 시 수정이 불가능한 '치명적 결함(Critical Defect)'으로 간주하여 전수 검사를 권장합니다.
- 매듭 위치(Knot Position): 단면을 절개했을 때 윗실과 밑실의 교차점이 가죽 두께의 50% 지점에 정확히 위치해야 합니다. 표면으로 매듭이 보이면 불합격입니다.
¶ 현장 용어 및 은어 (Multilingual Slang)
| 언어 | 용어 | 로마자 표기 | 비고 |
|---|---|---|---|
| 한국어 (KR) | 다이아몬드 침 | Diamond Chim | 현장에서 가장 흔히 쓰이는 명칭 |
| 한국어 (KR) | 다이아 바늘 | Diamond Baneul | 현장 작업자들 사이의 줄임말 |
| 한국어 (KR) | 칼바늘 | Kal-Baneul | 절삭형 바늘을 통칭하는 현장 은어 |
| 일본어 (JP) | 菱形切り | Hishigata-giri | '마름모꼴 절삭'이라는 뜻의 기술 용어 |
| 일본어 (JP) | 菱針 | Hishibari | 일본 기술자들이 주로 사용하는 은어 (히시바리) |
| 베트남어 (VN) | Kim kim cương | Kim kim cuong | '다이아몬드 바늘'의 직역 표현 |
| 베트남어 (VN) | Kim cắt | Kim cat | '자르는 바늘(절삭침)'이라는 실무 용어 |
| 중국어 (CN) | 菱形针 | Língxíng zhēn | 마름모꼴(다이아몬드) 바늘 |
| 중국어 (CN) | 钻石尖针 | Zuànshí jiān zhēn | 다이아몬드 포인트 바늘 (고급 사양 지칭 시) |
¶ 국가별 실무 차이 및 선호도
- 한국 (South Korea): '칼스티치'라고 불리는 극도의 직선미를 중시합니다. 샘플실 시니어 기술자들은 DI 침을 사용할 때 바늘의 각도를 미세하게(약 1~2도) 왼쪽으로 틀어 실이 구멍 안으로 더 깊숙이 박히게 하는 노하우를 사용하기도 합니다. 주로 낱개 포장된 Schmetz 바늘을 선호합니다.
- 베트남 (Vietnam): 글로벌 브랜드(Nike, Coach 등)의 대형 OEM 공장이 밀집해 있어, 개인의 기술보다는 표준화된 세팅을 중시합니다. Groz-Beckert의 500개입 벌크 팩을 주로 사용하며, 자동 사절기에서의 바늘 열 발생을 억제하기 위해 바늘 냉각 시스템(Needle Cooler) 수치를 엄격히 관리합니다.
- 중국 (China): 광저우, 원저우 등 가죽 산지에서는 생산성을 극대화하기 위해 고속 봉제를 선호합니다. 이에 따라 열에 강한 티타늄 코팅 DI 침의 수요가 매우 높으며, 현지 브랜드인 Organ Needle의 DI 규격도 널리 사용됩니다.
¶ 장비 세팅 및 정밀 조정 가이드
- 장력 설정(Tension): 가죽 봉제 시에는 밑실 장력을 일반 직물보다 약 15-20% 강하게 설정하여, 실의 매듭(Knot)이 가죽 두께의 정중앙에 위치하도록 조정하십시오. Towa 장력계 사용 시 밑실 25mN을 기준으로 가죽 두께에 따라 ±5mN 조정합니다.
- 프레셔풋 압력(Presser Foot Pressure): 노루발 자국(Foot Mark)을 방지하기 위해 가죽의 경도에 따라 압력을 최소화하되, 이송이 밀리지 않는 임계점을 찾아 설정하십시오. 테플론(Teflon) 노루발 또는 고무 코팅 노루발 사용을 강력히 권장합니다.
- 바늘 선택 가이드 (소재 두께별):
- 1.0mm 미만 (지갑 내피 등): Nm 90 (14호)
- 1.2mm ~ 1.5mm (일반 가방 본체): Nm 110 (18호)
- 2.0mm 이상 (핸들, 벨트, 두꺼운 가죽): Nm 130 (21호) 이상
- 이송 타이밍(Feeding Timing): 종합송 기계의 경우, 바늘이 원단을 뚫고 들어가는 시점과 톱니/노루발의 이송 시작 시점이 완벽하게 동기화되어야 합니다. 타이밍이 빠르면 바늘 구멍이 앞쪽으로 찢어지고, 늦으면 뒤쪽으로 찢어집니다.
- 가마(Hook) 조정: DI 침은 절삭 시 가죽의 저항이 크므로 가마와 바늘 사이의 간격을 일반적인 0.05mm보다 약간 더 타이트하게(0.03mm) 설정하여 땀뜀을 방지하는 노하우가 필요합니다.
¶ 공정 흐름도 (Process Flow)
graph TD
A[가죽 소재 두께 및 경도 확인] --> B[DI 침 호수 선정 및 장착]
B --> C[본딩사 장력 및 땀수 테스트]
C --> D[샘플 봉제 및 천공 상태 확인]
D --> E{스티치 직선도 검사}
E -- 불합격 --> F[바늘 각도 및 장력 재조정]
E -- 합격 --> G[본 생산 진행]
G --> H[최종 QC 및 인장 강도 확인]
F --> C
H -- 합격 --> I[완제품 출고]
H -- 불합격 --> J[전량 폐기 및 원인 분석]
J --> A
¶ 포인트 비교 분석 (DI vs S vs LR vs DH)
| 포인트 유형 | 형상 | 스티치 외관 | 주요 용도 | 특징 |
|---|---|---|---|---|
| DI 침 | 4면 다이아몬드 | 완벽한 직선 | 명품 가방, 자동차 시트 | 실이 구멍 중앙에 위치 |
| S Point | 2면 직선 (가로) | 직선 (좁은 구멍) | 얇은 의류용 가죽 | 절삭 면적이 가장 좁음 |
| LR Point | 2면 사선 (오른쪽) | 사선 (Decorative) | 신발 갑피, 장식 스티치 | 스티치가 우측으로 누움 |
| DH Point | 3면 삼각형 | 직선 (강한 관통력) | 매우 단단한 가죽, 판지 | 바늘 휨 방지에 최적화 |
¶ 시니어 기술자 노트 (Senior Technician's Tips)
- 바늘 교체 주기: DI 침은 절삭날(Cutting Edge)이 생명입니다. 일반 R 침보다 마모가 빠르며, 날이 무뎌지면 가죽을 자르는 것이 아니라 찢게 됩니다. 고급 제품 생산 시 4~8시간 가동 후 반드시 바늘 상태를 확인하고 교체하십시오.
- 실의 꼬임(Twist) 방향: DI 침 사용 시 실의 꼬임 방향(Z-Twist 권장)이 바늘의 절삭 방향과 충돌하지 않는지 확인하십시오. 꼬임이 풀리는 방향으로 마찰이 생기면 실 끊어짐의 주원인이 됩니다.
- 가죽의 수분 함량: 가죽이 너무 건조하면 DI 침이 진입할 때 가죽 섬유가 부서질 수 있습니다. 이 경우 가죽 뒷면에 소량의 가죽 전용 유연제를 도포하거나 습도를 조절한 후 봉제하면 훨씬 깔끔한 구멍을 얻을 수 있습니다.
- 바늘 시스템의 혼용 금지: DP×17과 134-35는 외형이 비슷해 보이지만 Shank의 길이나 두께가 미세하게 다를 수 있습니다. 반드시 재봉기 매뉴얼에 명시된 시스템의 DI 규격을 사용하십시오. Juki DSC-246 모델의 경우 134-35 시스템이 표준입니다.
- 바늘 냉각 시스템: 2,000 spm 이상의 고속 봉제 시에는 바늘 끝에 에어 블로우(Air Blow)를 설치하여 온도를 낮추어야 합니다. 바늘 온도가 200도 이상 올라가면 본딩사의 코팅이 녹아 가마에 흡착될 수 있습니다.
- 실전 트러블슈팅 노하우: 만약 스티치가 한쪽으로 쏠린다면, 바늘의 절삭날 중 한 면이 미세하게 손상되었을 가능성이 90%입니다. 육안으로 보이지 않아도 손톱 끝으로 바늘 끝을 훑었을 때 걸리는 느낌이 있다면 즉시 교체하십시오.
¶ 소재별 호환성 매트릭스 (Material Compatibility)
| 소재 유형 | 권장 바늘 굵기 (Nm) | 권장 땀수 (SPI) | 주의사항 |
|---|---|---|---|
| 소프트 나파 가죽 | 90 - 100 | 10 - 12 | 과도한 압력 시 노루발 자국 주의 |
| 베지터블 가죽 (Hard) | 110 - 130 | 6 - 8 | 바늘 발열로 인한 실 끊어짐 빈번 |
| 크롬 가죽 (Medium) | 100 - 110 | 8 - 10 | 표준 세팅으로 봉제 가능 |
| 합성 피혁 (PVC/PU) | 90 - 110 | 9 - 11 | 열 흡착 방지를 위한 코팅침 필수 |
| 가죽+판지 보강재 | 120 - 140 | 6 - 7 | 바늘 휨(Deflection) 정밀 점검 |
¶ 바늘 코팅 기술 및 열 관리
DI 침의 성능을 극대화하기 위해 현대 제조 공정에서는 다양한 표면 처리 기술이 적용됩니다. * 크롬 코팅 (Standard): 일반적인 내마모성을 제공하며 대부분의 표준 공정에 사용됩니다. * 티타늄 나이트라이드 코팅 (GEBEDUR): 금색을 띠며, 크롬보다 경도가 훨씬 높습니다. 고속 봉제 시 바늘 끝의 마모를 늦추고 포인트의 절삭력을 장시간 유지합니다. * 테플론 코팅 (Anti-Adhesive): 합성 피혁이나 접착제가 도포된 가죽 봉제 시, 수지가 바늘에 달라붙는 것을 방지하여 땀뜀과 실 끊어짐을 획기적으로 줄여줍니다.
¶ 관련 항목
- S 침 (S Point): 가죽용 직선 절삭 침으로, DI 침보다 절삭 면적이 좁아 얇은 가죽이나 의류용 가죽에 유리함.
- LR 침 (LR Point): 사선(오른쪽) 절삭 침으로, 스티치가 약간 기울어져 보이는 장식적 효과(Decorative Stitch)를 낼 때 사용함.
- 종합송 (Compound Feed): 바늘, 노루발, 톱니가 동시에 움직여 가죽과 같은 중량물을 밀림 없이 이송하는 방식.
- 본딩사 (Bonded Thread): 고속 봉제 시 발생하는 마찰열과 가죽의 날카로운 절삭면에 견디도록 특수 코팅된 고강도 봉제사.
- 바늘 시스템 (Needle System): 재봉기 모델에 따라 결정되는 바늘의 규격(예: DP×17, 134-35).
- Towa 장력계: 봉제 현장에서 윗실과 밑실의 장력을 수치화하여 관리하기 위한 필수 정밀 측정 도구.
- ISO 4915: 스티치 유형에 대한 국제 표준 분류 체계. DI 침은 주로 301 본봉에 적용됨.
