¶ 개요 및 정의

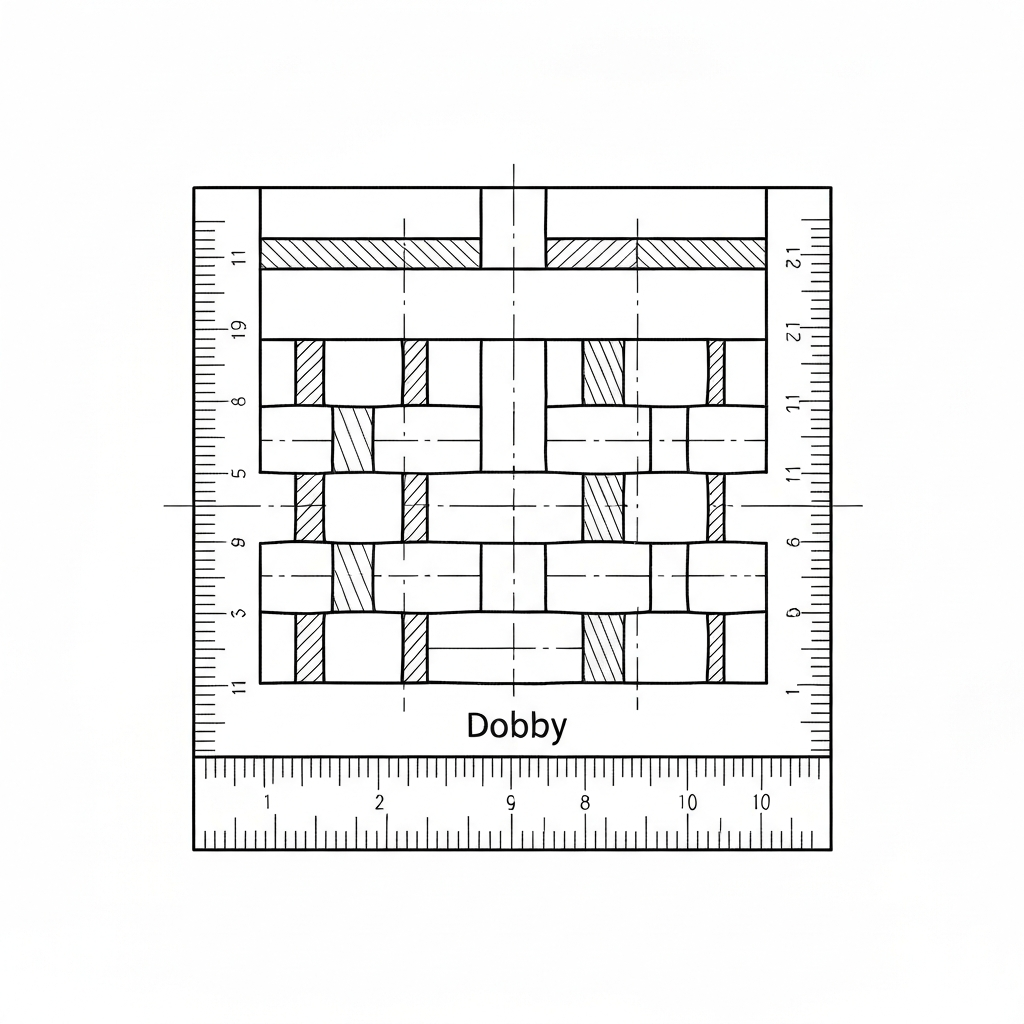

도비(Dobby)는 도비 장치(Dobby attachment)가 장착된 직기에서 생산되는 기하학적 문양의 직물 또는 그 직조 방식을 의미한다. 종광(Heddle)을 개별적으로 제어하여 경사(Warp)를 상하로 움직임으로써, 평직이나 능직보다 복잡한 작은 점, 다이아몬드, 줄무늬, 격자 등의 입체적인 패턴을 형성한다. 자카드(Jacquard) 직물에 비해 문양의 크기가 작고 단순하지만(일반적으로 24~28매의 종광 한계 내), 원단 표면에 독특한 질감과 광택 차이를 부여하여 시각적 깊이감을 제공한다. 주로 고급 드레스 셔츠, 가방 외장재, 스포츠웨어용 기능성 원단 생산에 사용된다.
[기술적 확장: 물리적 메커니즘 및 산업적 가치] 도비 직조의 핵심은 '개구(Shedding) 운동'의 자동화에 있다. 과거에는 '도비 보이(Dobby Boy)'라 불리는 조수가 직기 위에서 끈을 당겨 종광을 들어 올렸으나, 현대의 도비 직기는 전자식 로터리 도비(Electronic Rotary Dobby) 시스템을 채택하여 컴퓨터로 설계된 패턴 데이터(CAD)를 즉각적으로 직조에 반영한다.
물리적으로 도비는 평직(1x1)의 단순함과 자카드(무제한적 패턴)의 복잡성 사이에서 최적의 균형점을 찾은 공학적 결과물이다. 평직은 경사와 위사가 교차하는 지점이 많아 튼튼하지만 표면이 밋밋하고, 자카드는 화려하지만 생산 속도가 느리고 단가가 매우 높다. 반면 도비는 최대 28개의 종광 프레임을 독립적으로 구동하여, 평직보다 훨씬 다양한 조직(Weave structure)을 구현하면서도 분당 600~1,200회의 고속 직조가 가능하다.
산업 현장에서 도비를 선택하는 결정적 기준은 '비용 대비 심미성'이다. 특히 가방 제조 분야에서는 단순한 평직 나일론보다 도비 조직이 적용된 나일론(예: 420D Dobby Nylon)이 빛의 굴절에 따른 고급스러운 광택을 내기 때문에 브랜드 아이덴티티를 강조하는 외장재로 선호된다. 의류에서는 통기성과 흡습성을 높이기 위해 표면에 요철을 만드는 '와플(Waffle)'이나 '피케(Pique)' 조직을 도비 직기로 생산하여 기능적 차별화를 꾀한다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 직조 분류 | 도비 직기 (Dobby Weave / Shedding Motion) | 자카드와 평직의 중간 단계 |
| ISO 4915 스티치 | 301(본봉), 401(이중사슬), 514(오버록) | 봉제 용도에 따라 가변 적용 |
| 주요 직기 모델 | Picanol OMNIplus-i, Itema R9500, Tsudakoma ZAX9200i | 에어젯/레피어 직기 호환 |
| 추천 봉제기 | Juki DDL-9000C, Brother S-7300A, Jack A4F | 전자식 송출 제어 모델 권장 |
| 바늘 시스템 | DB×1 (일반), DP×5 (후물), DP×17 (가방용) | 원단 두께 및 밀도에 따라 선택 |
| 일반 봉제 SPI | 10 ~ 16 SPI (셔츠: 14-16, 가방: 10-12) | 패턴 밀도에 따라 조정 필요 |
| 실 구성 | 40/2, 50/2, 60/3 Spun Poly 또는 Corespun | 원단 광택에 맞춰 선택 |
| 최대 직조 속도 | 600 ~ 1,200 rpm (직기 기준) | 패턴 복잡도에 따라 가변 |
| 적합 원단 | 면(Cotton), 폴리에스터, 나일론, T/C 혼방 | 필라멘트사와 방적사 모두 가능 |
| 밑실 장력 (Towa) | 15 ~ 25g (일반 본봉 대비 10-20% 하향) | 퍼커링 방지용 정밀 세팅 |
| 노루발 압력 | 1.5 ~ 2.5 kgf (원단 두께에 따라 가변) | 도비 요철 파손 방지 |
| 바늘 굵기 | #9 ~ #11 (의류), #19 ~ #23 (가방/텐트) | 조직 밀도에 따른 관통 저항 고려 |
| 원단 밀도(EPI/PPI) | 80x60 ~ 180x120 (고밀도 도비 기준) | 조직의 복잡도에 따라 상이 |
¶ 적용 분야 (Application)
- 의류 (Apparel):
- 드레스 셔츠: 옥스퍼드 도비(Oxford Dobby), 버드아이(Birdseye) 패턴의 비즈니스 셔츠.
- 여성복: 블라우스, 원피스 등 표면 질감이 강조된 의류.
- 유니폼: 내구성과 심미성을 동시에 요구하는 기업용 유니폼.
- 기능성 스포츠웨어: 땀 배출을 돕는 메쉬 형태의 도비 조직(Waffle, Honeycomb).
- 가방 및 잡화 (Bags & Accessories):
- 백팩: 나일론 도비(Nylon Dobby 420D/600D/1680D) - 내마모성이 뛰어나고 입체적인 외관 제공.
- 안감 (Lining): 브랜드 로고나 기하학적 문양이 들어간 고급 핸드백 안감.
- 스트랩 (Webbing): 도비 조직으로 직조된 입체적인 웨빙 테이프.
- 여행용 캐리어: 고밀도 폴리 도비 원단을 사용하여 스크래치 방지 및 내구성 강화.
- 홈 텍스타일 (Home Textile):
- 타월: 도비 보더(Dobby Border)가 들어간 호텔용 타월.
- 침구류: 스트라이프 도비 패턴의 이불 커버 및 베개 커버.
- 커튼: 빛의 투과율을 조절하는 입체적 도비 패턴 커튼.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
- 문양 왜곡 (Pattern Distortion)
- 원인: 직조 시 경사(Warp) 장력 불균형 또는 전자 도비 장치의 타이밍 오류.
- 해결: 직기의 경사 송출(Let-off) 장치 및 장력 센서 재설정, 도비 카드(데이터) 오류 검증.
- 올 풀림 및 스낵성 (Snagging)
- 원인: 도비 패턴을 형성하는 부유사(Floating yarn)가 너무 길어 외부 마찰에 걸림.
- 해결: 설계 단계에서 조직점(Interlacing point)을 추가하여 부유사 길이를 제한(최대 3~5mm 이내).
- 봉제 주름 (Seam Pucker)
- 원인: 도비 조직의 높은 밀도로 인한 바늘 관통 저항 및 실의 밀림 현상.
- 해결: Slim point 바늘(KN 또는 SF 타입) 사용, 노루발 압력 하향 조정, 하송치(Feed dog) 높이 최적화.
- 이색 및 광택 차이 (Shading/Luster)
- 원인: 도비 패턴의 방향성에 따른 빛 반사율 차이.
- 해결: 재단 시 반드시 한 방향(One-way layout)으로 배치하고, 마킹(Marking) 시 상하 반전 금지.
- 바늘 구멍 및 원단 파손 (Needle Holes)
- 원인: 조직이 치밀한 도비 부위의 섬유가 바늘에 의해 절단됨.
- 해결: 바늘 호수를 낮추고(예: 11호 → 9호), 볼 포인트(Ball point) 바늘 사용 및 실리콘 오일(Needle cooler) 도포.
- 사행 (Skewing/Bowing)
- 원인: 가공 공정에서 위사가 틀어져 도비 패턴이 대각선으로 휘는 현상.
- 해결: 텐터(Tenter) 공정에서 위사 교정기(Weft straightener)를 사용하여 직각도 유지.
- 패턴 단차 (Pattern Mismatch at Seams)
- 원인: 재단 시 패턴 반복(Repeat) 단위를 무시하거나 봉제 시 이송량 차이 발생.
- 해결: 재단 시 '노치(Notch)' 표시를 정확히 하고, 상하동시이송(Compound feed) 재봉기 사용 권장.
- 도비 부위 미끄러짐 (Slippage)
- 원인: 필라멘트사로 직조된 도비 원단의 경우, 봉제선에서 실이 빠져나가는 현상.
- 해결: 시접(Seam allowance) 폭을 넓히고, 필요 시 오바로크(Overlock) 후 본봉 작업을 병행하거나 테이핑 처리.
- 부유사 절단 (Float Yarn Breakage)
- 원인: 후가공(기모 또는 샌드 워싱) 시 도비 패턴의 돌출된 실이 칼날에 걸려 절단됨.
- 해결: 가공 강도를 조절하거나 도비 패턴의 부유사 길이를 짧게 재설계.
- 모아레 현상 (Moire Effect)
- 원인: 미세한 도비 격자 패턴이 촬영되거나 겹쳐질 때 발생하는 간섭 무늬.
- 해결: 패턴의 각도를 미세하게 조정하거나 원단 중첩 시 바이어스(Bias) 방향 활용.
¶ 품질 검사 기준 (QC Standard)
- 문양 정렬 (Pattern Alignment): 봉제선(Seam line)을 기준으로 좌우 문양의 대칭 및 연결 상태를 육안으로 확인(허용 오차 1mm 이내).
- 내마모성 (Abrasion Resistance): 돌출된 도비 패턴 부위의 보풀(Pilling) 발생 여부를 Martindale 테스트기로 측정(최소 3.5등급 이상).
- 치수 안정성 (Dimensional Stability): 세탁 후 도비 조직 특유의 수축률 차이로 인한 표면 우글거림(Bubbling) 발생 여부 확인.
- 위사 밀도 (Pick Count): 설계된 도비 패턴의 밀도가 스펙(Spec sheet)과 일치하는지 인치당 본수 계측기로 확인.
- 인장 강도 (Tensile Strength): 도비 조직의 개구(Shedding) 특성상 평직보다 강도가 낮을 수 있으므로 기준치 부합 여부 확인(ISO 13934-1).
- 패턴 반복성 (Pattern Repeat): 원단 전체에서 도비 문양의 크기가 일정하게 유지되는지 정밀 측정(오차 범위 ±2% 이내).
- 색상 견뢰도 (Color Fastness): 도비 조직의 요철 부위에서 마찰 견뢰도가 떨어질 수 있으므로 건/습 마찰 테스트 수행(ISO 105-X12).
- 봉제 강도 (Seam Strength): 도비 조직의 미끄러짐(Slippage) 저항성을 측정하여 봉제선 이탈 여부 확인(ISO 13936-2).
¶ 공장 실무 은어 및 용어
| 언어 | 용어 | 로마자 표기 | 비고 |
|---|---|---|---|
| 한국어 (KR) | 도비직 | Dobby-jik | 현장에서 도비 원단을 통칭하는 말 |
| 한국어 (KR) | 소제두 | So-je-du | 일본식 한자어 小提頭(Soteito)에서 유래, 도비 장치를 지칭 |
| 일본어 (JP) | ドビー | Dobī | 일본 기술자들과 소통 시 표준어 |
| 일본어 (JP) | 小紋織 | Komon-ori | 작은 문양이 반복되는 직조 방식을 의미 |
| 베트남어 (VN) | Vải Dobby | Vai Dobby | 베트남 공장 내 공용 명칭 |
| 중국어 (CN) | 小提花 | Xiǎo tíhuā | 자카드(大提花)와 대비되는 용어로 가장 널리 사용 |
| 영어 (EN) | Geometric Weave | - | 기술 문서에서 문양 특성을 설명할 때 사용 |
| 한국어 (KR) | 가라 맞추기 | Gara-matchugi | 패턴(문양)을 봉제선에서 일치시키는 작업 |
| 베트남어 (VN) | Canh vải | Canh vai | 원단의 결(Grain line)을 맞추는 공정 |
| 중국어 (CN) | 经纬密 | Jīngwěi mì | 경위사 밀도, 도비 품질의 핵심 지표 |
¶ 장비 세팅 및 봉제 가이드
- 바늘 선택: 도비 조직의 밀도가 높거나 코팅된 경우(가방용), 바늘 끝이 뾰족한 SPI(Slim Sharp Point)를 사용하여 조직 사이를 정확히 관통하도록 설정한다. 가방용 1680D 도비의 경우 DP×17 22호~23호 바늘을 사용하며, 바늘 열 발생을 줄이기 위해 냉각 장치(Needle Cooler) 설치가 필수적이다.
- 장력 조절: 원단 표면의 요철로 인해 실의 흐름이 불규칙할 수 있으므로, 보빈 케이스(밑실) 장력을 평소보다 10-15% 약하게 설정하여 퍼커링을 방지한다. Towa 장력계 기준 20g 이하를 권장한다.
- 이송 조정 (Feed Dog): 원단 손상을 줄이기 위해 톱니(Feed dog)의 높이를 0.8mm 정도로 낮추고, 가급적 미세 톱니(Fine-tooth feed dog)를 사용한다. 이송 시 원단이 밀리는 현상을 방지하기 위해 상하동시이송(Walking foot) 기종을 사용하는 것이 유리하다.
- 재단 주의: 도비 패턴은 직조 과정에서 사행(Skewing)이 발생하기 쉬우므로, 재단 전 원단의 결(Grain line)을 반드시 확인하고 필요 시 핀칭(Pinching) 작업을 병행하여 패턴을 맞춘다.
- 디지털 재봉기 활용: Juki DDL-9000C와 같은 모델에서는 '액티브 텐션(Active Tension)' 기능을 사용하여 도비 패턴의 두꺼운 부위와 얇은 부위가 교차할 때 실 장력을 실시간으로 자동 가변하도록 세팅하면 품질이 비약적으로 향상된다.
¶ 공정 흐름도 (Process Flow)
graph TD
A[원사 준비 및 정경] --> B[도비 패턴 설계/펀칭 데이터 생성]
B --> C[직기 세팅 및 종광 배열]
C --> D[도비 직조/Shedding Motion]
D --> E[생지 검사/문양 결함 확인]
E --> F[염색 및 방축 가공]
F --> G[재단/패턴 방향성 확인]
G --> H[봉제/패턴 매칭 및 장력 조절]
H --> I[중간 검사/Seam Slippage 확인]
I --> J[최종 시아게/품질 검수]
J --> K[패킹 및 출고]
¶ 국가별 실무 차이 및 현장 노하우
- 한국 (KR): 주로 고부가가치 드레스 셔츠용 면 도비 원단을 다룬다. '소제두'라는 용어가 노년층 기술자 사이에서 여전히 사용되며, 패턴 매칭(가라 맞추기)에 대한 품질 기준이 매우 까다로워 1mm 이상의 오차도 불량으로 간주한다.
- 베트남 (VN): 글로벌 스포츠 브랜드(Nike, Adidas 등)의 가방 생산 기지로서 나일론 도비 원단 취급 경험이 풍부하다. 'Vải Dobby'의 내마모성 테스트를 중시하며, 대량 생산 라인에서는 자동 재단기(Auto-cutter)의 칼날 마모를 방지하기 위해 도비 원단 전용 칼날을 별도로 관리한다.
- 중국 (CN): 전 세계 도비 원단 공급의 중심지로, '샤오티화(小提花)' 원단의 소싱 능력이 탁월하다. 광저우 중다 시장 등에서 다양한 도비 패턴을 즉각적으로 수급할 수 있으나, 로트(Lot)별 이색(Shading) 문제가 잦으므로 입고 시 반드시 탕(Dye lot) 별로 구분하여 관리해야 한다.
¶ 도비 패턴의 종류 (Sub-types)
- 버드아이 (Birdseye): 작은 다이아몬드 형태의 점이 반복되는 패턴으로, 멀리서 보면 단색처럼 보이나 가까이서 보면 입체감이 느껴지는 대표적 도비 조직.
- 와플 (Waffle/Honeycomb): 사각형의 깊은 요철이 있는 조직으로, 표면적을 넓혀 흡수성을 높인 타월이나 가운에 사용.
- 피케 (Pique): 가로 방향의 줄무늬나 미세한 기하학적 문양이 돋아난 조직으로, 폴로 셔츠 등에 주로 사용.
- 옥스퍼드 도비 (Oxford Dobby): 일반 옥스퍼드보다 더 굵은 실을 사용하여 도비 장치로 독특한 격자 무늬를 만든 셔츠지.
- 나일론 도비 (Nylon Dobby): 가방용으로 개발된 고강도 조직으로, 립스탑(Ripstop)과 결합하여 격자 내부에 미세한 도비 문양을 넣기도 함.
- 다이아몬드 도비 (Diamond Dobby): 서핑 보드 쇼츠나 기능성 의류 안감에 사용되며, 피부 접촉 면적을 줄여 땀에 의한 달라붙음을 방지함.
¶ 관련 항목 (Related Terms)
- 자카드 (Jacquard): 도비보다 복잡하고 큰 문양(인물, 풍경 등)을 구현하는 직조 방식.
- 옥스퍼드 (Oxford): 도비 직기에서 자주 생산되는 대표적인 셔츠용 조직.
- 부유사 (Float): 도비 패턴을 만들기 위해 실이 조직 위로 떠 있는 부분으로, 내구성에 영향을 미침.
- 종광 (Heddle): 도비 장치에 의해 상하로 움직이며 개구(Shedding)를 형성하는 핵심 부품.
- 사행 (Skewing): 직조 또는 가공 과정에서 위사가 틀어져 패턴이 대각선으로 휘는 현상.
- 시아게 (Finish): 봉제 완료 후 최종 다림질 및 정리 공정.
- 텐터 (Tenter): 원단의 폭을 고정하고 열처리를 통해 형태를 안정시키는 가공 장비.
- 퍼커링 (Puckering): 봉제 시 원단이 우글거리는 현상으로, 도비와 같은 고밀도 조직에서 빈번함.
- 개구 (Shedding): 경사가 상하로 갈라져 위사가 지나갈 길을 만드는 운동.
