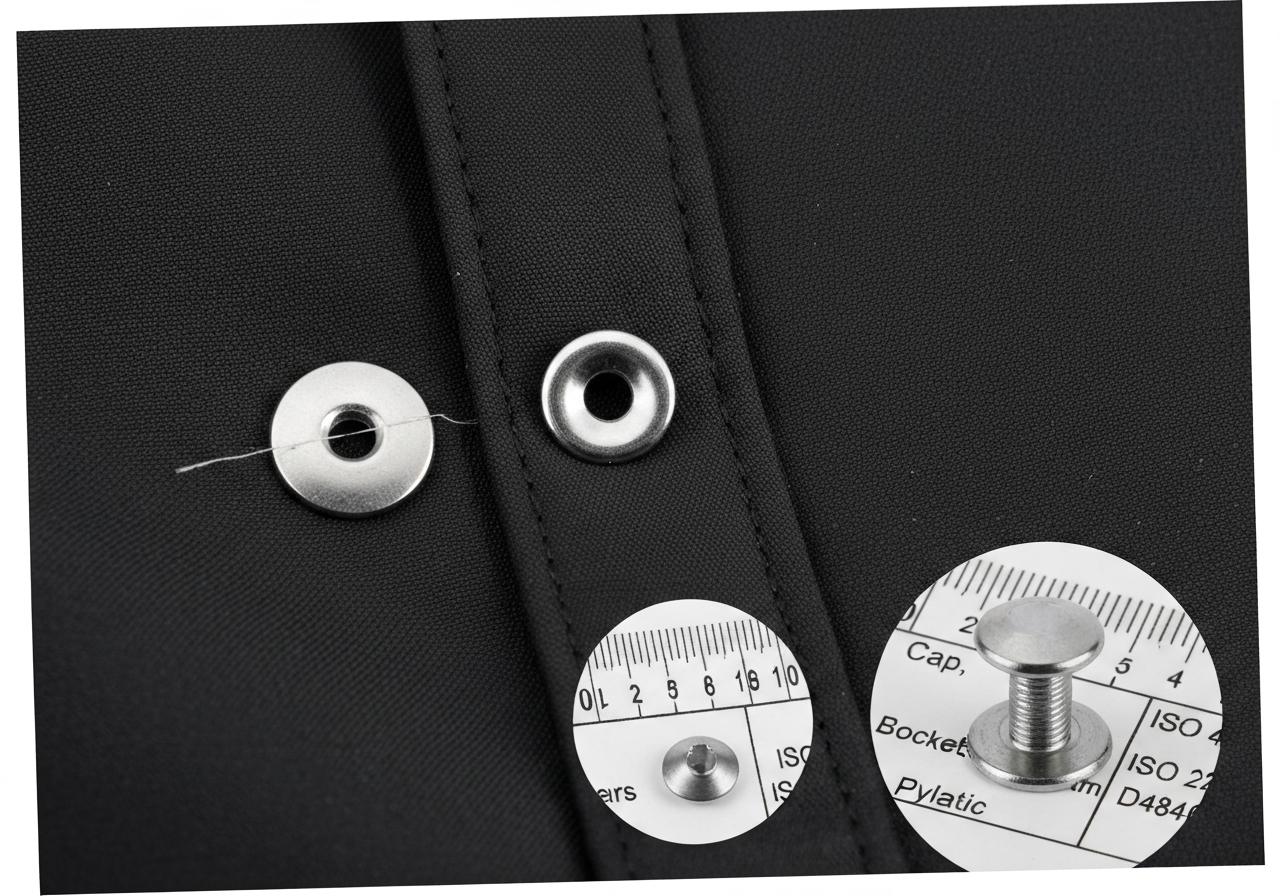

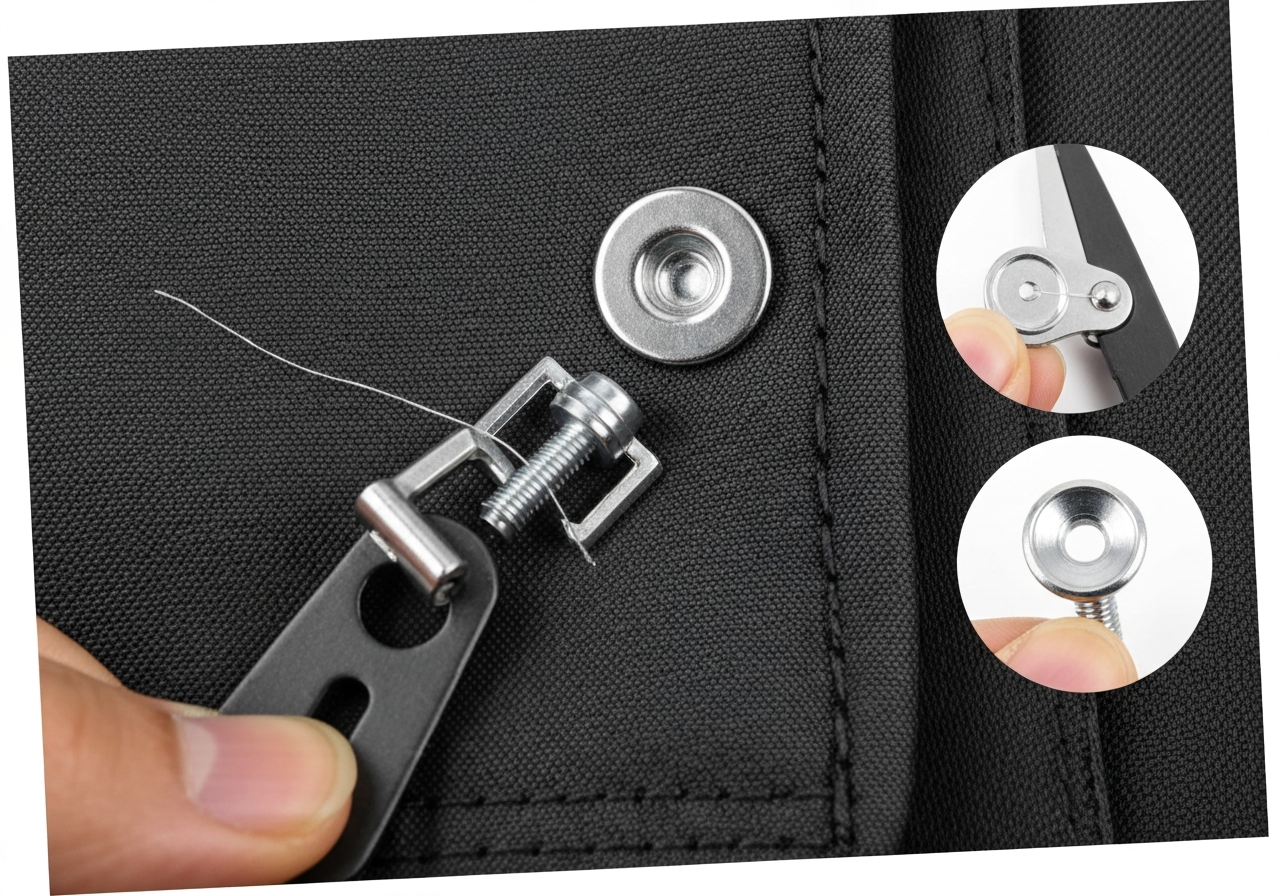

도트스냅 (Dot Snap / nút bấm / ドットボタン)
¶ 정의 및 개요
도트스냅은 두 개의 원단 또는 자재를 기계적으로 결합 및 분리하기 위해 사용하는 금속 또는 플라스틱 재질의 정밀 체결 부자재이다. 일반적으로 캡(Cap), 소켓(Socket), 스터드(Stud), 포스트(Post)의 4개 부품이 한 세트를 이루어 '사합구(四合扣)'라고도 불린다. 소켓 내부의 스프링 탄성을 이용하여 스터드를 고정하는 메커니즘을 가지며, 일반 단추(Button)에 비해 탈착 속도가 빠르고 결합력이 강하다.
ISO 4915 스티치 분류에는 해당하지 않는 부자재 공정이나, 부착 강도 및 내구성은 ISO 22775(신발 및 의류 부자재 인장 강도) 및 ASTM D4846(스냅 패스너 유지력) 기준을 엄격히 준수해야 한다. 주로 아웃도어 의류, 가방, 작업복, 가죽 제품의 앞여밈이나 포켓 덮개에 사용된다.
[기술적 확장: 물리적 원리 및 비교] 도트스냅의 핵심 기계적 원리는 '언더컷(Undercut) 결합'과 '탄성 복원력'의 상호작용에 있다. 소켓 내부에 위치한 S자형 와이어 스프링 또는 링(Ring) 스프링이 스터드의 머리 부분(Head)이 진입할 때 일시적으로 확장되었다가, 머리를 통과한 후 스터드의 목(Neck) 부분에서 수축하며 잠금 상태를 유지한다. 이 과정에서 발생하는 특유의 '클릭(Click)' 소리는 결합 완료를 알리는 청각적 피드백 역할을 한다.
일반적인 단추(Button)가 원단에 뚫린 구멍(Buttonhole)을 통과하여 마찰력과 면적으로 고정되는 방식이라면, 도트스냅은 수직 방향의 압착력을 통해 물리적으로 고정된다. 이는 단추보다 훨씬 높은 전단 강도(Shear Strength)를 제공하며, 한 손으로도 빠르게 탈착이 가능하게 한다. 역사적으로는 19세기 말 유럽의 금속 세공 기술에서 발전하였으며, 미국의 Scovill과 독일의 Prym, 일본의 Morito가 산업용 표준을 정립하며 전 세계 공장으로 확산되었다.

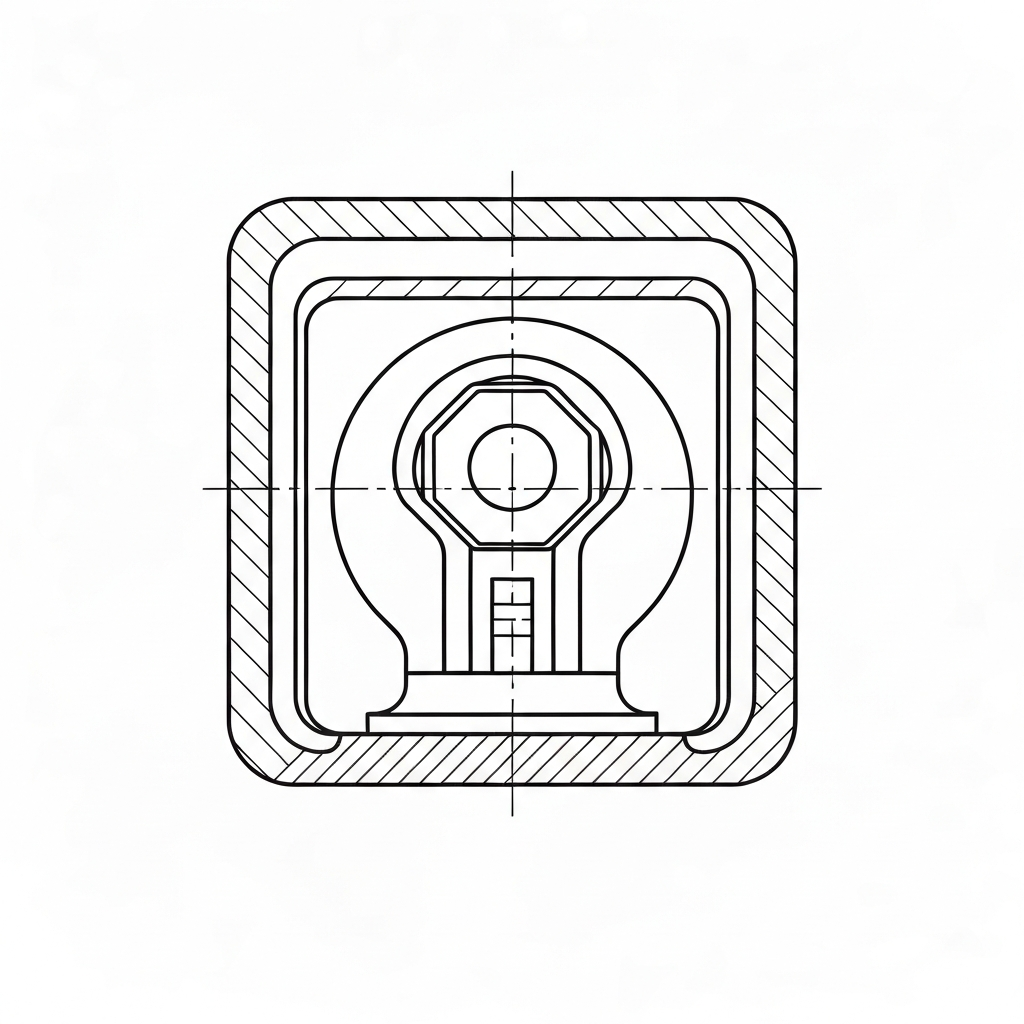

¶ 부품 구성 및 상세 명칭
도트스냅은 결합 위치에 따라 상부(Female)와 하부(Male)로 나뉜다.
- 상부 (Female Part / Top Side):
- 캡 (Cap): 원단 겉면에 노출되는 장식용 덮개. 브랜드 로고 각인이 주로 이루어지며, 원단의 두께에 따라 다리(Stem)의 길이가 결정된다.
- 소켓 (Socket): 캡과 결합되어 원단 안쪽에 위치하며, 내부에 스터드를 잡아주는 스프링(S-Spring 또는 Ring-Spring)이 내장됨.
- 하부 (Male Part / Bottom Side):
- 스터드 (Stud): 소켓에 삽입되는 돌출부. '헤드'라고도 불리며, 소켓의 스프링과 맞물려 결합력을 결정하는 핵심 부품.
- 포스트 (Post): 원단 뒷면에서 스터드를 고정하는 리벳 역할. 현장에서는 '아시(발)'라고도 불리며, 원단 두께에 따라 적절한 길이 선정이 필수적임.
¶ 기술 사양표
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 부품 구성 | 4 Parts (Cap, Socket, Stud, Post) | 사합구(四合扣) |
| 기계 유형 | 공압식/유압식/전동식 스냅 타주기 | Pneumatic/Hydraulic/Electric |
| 주요 모델 | Morito M-200, Saga SG-7, Scovill 전문 타주기, YKK Universal | 자동 피더 장착 모델 선호 |
| 규격 단위 | Ligne (L) 또는 mm (1L = 0.635mm) | 24L = 약 15mm |
| 표준 사이즈 | 13mm (20L), 15mm (24L), 17mm (27L) | 용도에 따른 규격화 |
| 재질 | Brass (C2680 황동), Stainless Steel (SUS304), POM | 비자성/무독성 대응 필수 |
| 부착 압력 | 300 - 600 kgf (원단 두께 및 재질에 따라 가변) | 하사점(BDC) 미세 조정 필요 |
| 적합 원단 | 중량 직물(Heavyweight), 가죽, 캔버스, 합성수지 | 얇은 원단은 보강재 필수 |
| 검사 기준 | ASTM D4846, ISO 22775, EN 71-3 | 인장 강도 및 유해물질 검사 |
| 도금 사양 | Nickel-free, Black Nickel, Antique Brass, Dull Black | (미검증: 화학적 내식성 수치) |
¶ 적용 분야 및 설계 고려사항
- 의류: 다운 점퍼의 메인 앞여밈(Front Placket), 소매 커프스 조절부, 탈착식 후드 연결부, 작업복의 기능성 포켓 덮개.
- 가방 및 잡화: 토트백 입구 잠금 장치, 파우치 덮개, 지갑의 동전 수납칸, 백팩의 스트랩 고정부 및 확장 포켓.
- 산업용 및 군용: 자동차 시트 커버 고정, 텐트 및 타프의 연결 부위, 군용 장구류(MOLLE 시스템 보조 체결), 구명조끼 체결부.
- 유아용품: 기저귀 가방, 유모차 커버 고정 (단, 유아용은 검침기 대응을 위해 반드시 비자성 황동이나 플라스틱 재질 사용 필수).
[기술적 확장: 세부 적용 및 업종별 차이] 의류 제조 시 도트스냅은 단순한 잠금 기능을 넘어 원단의 장력(Tension) 분산 구조를 고려하여 배치된다. 윈드브레이커의 'Center Front Placket'의 경우, 지퍼(Zipper) 위에 덮개(Flap)를 씌우고 80mm~120mm 간격으로 도트스냅을 배치하여 방풍 효과를 극대화한다. 소매의 'Cuff Tab' 부위에는 활동성을 고려하여 2단계 조절이 가능하도록 스터드(Stud)를 두 개 배치하는 것이 일반적이다.
가방 제조에서는 더욱 가혹한 환경이 적용된다. 백팩의 'Side Compression Strap'이나 'Internal Organizer' 탈착 부위에는 15mm(24L) 이상의 고장력 스냅이 사용된다. 특히 가죽 가방의 경우, 원단의 두께가 일정하지 않으므로 포스트(Post)의 길이를 0.5mm 단위로 세분화하여 관리한다.
¶ 주요 결함 및 정밀 해결 방안
- 원단 씹힘 및 주름 (Fabric Puckering) - 원인: 상하 몰드(Die)의 수평 정렬 불량 또는 과도한 압착 압력으로 인한 섬유 손상. - 해결: 몰드 중심축 재정렬(Alignment) 및 기계 압력 하향 조정. 필요 시 몰드 하단에 우레탄 와셔 추가.
- 스냅 회전 (Spinning Snap) - 원인: 원단 두께 대비 포스트(Post)의 다리 길이가 너무 길어 압착 후 유격 발생. - 해결: 짧은 다리(Short Post) 부품으로 교체하거나 내부에 전용 플라스틱 와셔(Washer) 삽입.
- 탈착 강도 불량 (Weak/Strong Tension) - 원인: 소켓 내부 스프링의 탄성 불량 또는 스터드 헤드 규격 오차(Tolerance). - 해결: 부자재 로트(Lot) 전수 검사 및 규격 합격품으로 교체. 스프링 장력 조절형 소켓 사용 검토.
- 캡 변형 및 스크래치 (Cap Deformation) - 원인: 상부 몰드(Upper Die) 내의 우레탄 완충재 마모 또는 금속 이물질 혼입. - 해결: 몰드 세척 및 우레탄 패드 주기적 교체. 캡 형상(곡률)에 맞는 전용 몰드 사용.
- 원단 찢어짐 (Fabric Tearing) - 원인: 얇은 원단에 보강재 없이 고장력 스냅 부착 시 탈착 압력을 견디지 못함. - 해결: 부착 부위 이면에 심지(Interlining) 또는 플라스틱 보강판(Reinforcement Plate) 추가.
- 도금 박리 (Plating Peeling) - 원인: 부적절한 도금 공정 또는 강한 마찰, 염분 노출. - 해결: 염수 분무 테스트(Salt Spray Test, ISO 9227) 통과 제품 사용 및 마찰 견뢰도 확인.
- 중심 이탈 (Off-center Attachment) - 원인: 작업자의 마킹 불일치 또는 자동 공급 장치의 피딩 오류. - 해결: 레이저 가이드 마킹기 사용 및 피더(Feeder) 정밀 세팅.
¶ 품질 검사 및 국제 시험 표준
- 인장 테스트 (Pull Test): 바이어 요구 사양(일반적으로 성인용 90N/20lbs, 아동용 70N 이상) 충족 여부를 전용 인장 강도 측정기로 확인. ASTM D4846 기준 준수.
- 외관 검사: 캡 표면의 도금 상태(Color Matching), 스크래치, 로고 각인의 선명도 및 수평 상태 확인.
- 내구성 테스트 (Fatigue Test): 최소 20~50회 이상 연속 탈착 시 스프링 장력 유지 및 부품 파손 여부 확인.
- 검침기 대응 (Needle Detector): 의류용의 경우 비자성(Non-magnetic) 재질 사용 여부를 검침기로 확인 (8mm 구슬 기준 통과).
- 니켈 프리 테스트 (Nickel-Free Test): 피부 알레르기 방지를 위해 유럽 수출향 제품은 반드시 니켈 용출량 검사(EN 1811) 통과 확인.
¶ 현장 은어 및 국가별 기술 용어
| 언어 | 용어 | 로마자 표기 | 비고 |
|---|---|---|---|
| 한국어 (KR) | 도트 / 똑딱이 | Dot / Ttok-ttak-i | 현장 공용어 |
| 한국어 (KR) | 가시도트 | Gasi-dot | 링 스냅(Ring Snap)을 지칭 |
| 일본어 (JP) | 돗토 보탄 | Dot Button | 일본어 유래 정식 명칭 |
| 일본어 (JP) | 우치구 / 다이 | Uchigu / Die | 스냅을 치는 금형(Die)을 지칭 |
| 베트남어 (VN) | nút bấm | Nut bam | 모든 종류의 스냅 버튼 통칭 |
| 베트남어 (VN) | nút 4 chi tiết | Nut 4 chi tiet | 4개 부품으로 구성된 도트스냅 |
| 중국어 (CN) | 四合扣 | Sìhé kòu | 4개 부품이 한 세트라는 의미 |
| 중국어 (CN) | 模具 | Mújù | 몰드(Die)를 지칭 |
¶ 장비 세팅 및 유지보수 가이드
- 포스트 길이 선정: 원단을 관통한 포스트의 끝단이 약 1.5mm~2.0mm 정도 돌출되어야 리벳팅(Riveting) 후 결합력이 안정적임. 너무 짧으면 탈락하고, 너무 길면 뭉개짐 현상 발생.
- 몰드(Die) 매칭: 캡의 곡률(Radius)과 정확히 일치하는 전용 몰드를 사용해야 캡 상단의 '크라운(Crown)' 현상이나 찌그러짐을 방지할 수 있음.
- 하사점(Bottom Dead Center) 조정: 자동 타주기의 경우, 기계가 완전히 내려왔을 때 원단이 눌리는 정도를 미세 조정하여 원단 섬유가 끊어지지 않도록 설정.
- 보강재 사용: 니트(Knitted) 원단이나 얇은 직물에는 반드시 부착 부위에 심지를 부착하여 스냅 탈착 시 원단이 늘어나는 것을 방지.
- 일일 점검: 작업 시작 전 공타주를 통해 몰드의 수평을 확인하고, 오일 누유가 부자재에 묻지 않는지 점검.
¶ 공정 흐름도 (Mermaid)
¶ 관련 항목 및 비교 분석
- 아일렛 (Eyelet): 원단에 구멍을 내고 금속 테두리를 보강하는 부자재.
- 리벳 (Rivet): 가방의 스트랩 연결부 등 영구적인 결합이 필요한 곳에 사용하는 금속 징.
- 가시도트 (Ring Snap): 5개의 날카로운 발(Prong)이 원단을 파고들어 고정되는 방식으로, 주로 아동복이나 얇은 니트 원단에 사용.
- 스프링 스냅 (Spring Snap): 소켓 내부에 'S'자 형태의 와이어 스프링이 들어있는 타입으로, 일반적인 도트스냅보다 고정력이 강함.
[대체 기법과의 비교] * vs 벨크로: 벨크로는 미세 조정이 가능하나 세탁 시 내구성이 떨어짐. 도트스냅은 반영구적 사용 가능. * vs 지퍼: 지퍼는 완전 폐쇄가 가능하나 고장 시 수리가 어려움. 도트스냅은 부분 개방 및 통기성 조절에 유리. * vs 자석 스냅: 자석 스냅은 결합이 편리하나 무겁고 전자기기에 영향을 줌. 도트스냅은 가볍고 경제적임.
¶ 국가별 공장 실무 및 관리 체계
- 한국 (KR): 숙련공 중심의 수동/반자동 공정. 캡 로고의 수평 정렬(Logo Alignment) 등 디테일한 품질 관리에 강점이 있음.
- 베트남 (VN): 대규모 라인 생산 및 자동화 피더(Auto-feeder) 중심. 시간당 생산량(UPH)과 안전 센서 작동 여부를 엄격히 관리.
- 중국 (CN): 부자재 공급망과의 인접성을 바탕으로 한 신속한 몰드 수정 및 대량 생산. 저가형 합금 혼입 방지를 위한 성분 분석(XRF) 관리 강화 추세.
¶ 실전 트러블슈팅 및 현장 노하우 (Advanced)
- "소리가 나지 않는 결합": 스냅을 닫았을 때 '딸깍' 소리가 나지 않는다면, 소켓 내부의 스프링이 이탈했거나 스터드의 헤드 직경이 규격보다 작게 생산된 것이다. 이 경우 로트(Lot) 전체를 격리하고 마이크로미터로 스터드 직경을 측정해야 한다.
- "원단이 우는 현상(Puckering)": 얇은 직물에서 주로 발생하며, 이는 몰드가 원단을 누르는 힘이 너무 강하기 때문이다. 몰드 하단에 얇은 고무판을 덧대거나 하사점(Bottom Dead Center)을 0.1mm 상향 조정하여 해결한다.
- "검침기 오작동": 황동 재질임에도 검침기에 걸리는 경우, 도금 성분에 철(Fe) 성분이 포함되었을 가능성이 높다. 특히 '흑니켈(Black Nickel)' 도금은 자성을 띠는 경우가 많으므로 발주 시 반드시 'Non-magnetic' 사양을 명시해야 한다.
¶ 환경 및 안전 규제 대응
- REACH & RoHS: 금속 부자재 내의 납(Pb), 카드뮴(Cd) 등 중금속 함유량을 규제치 이하로 관리해야 한다.
- OEKO-TEX Standard 100: 피부에 직접 닿는 의류용 도트스냅은 유해 물질 테스트를 통과해야 하며, 특히 니켈(Nickel) 용출량은 알레르기 유발의 주원인이므로 엄격히 관리된다.
- ASTM F963 (완구 안전 표준): 아동복에 사용되는 도트스냅은 작은 부품(Small Parts) 탈락으로 인한 질식 위험을 방지하기 위해 15lbs 이상의 인장 강도를 반드시 유지해야 한다.
¶ 소재별 물리적 특성 데이터
| 소재 | 인장 강도 | 내식성 | 특징 |
|---|---|---|---|
| 황동 (Brass) | 우수 | 보통 | 가공성이 좋고 비자성 구현 용이, 가장 대중적 |
| 스테인리스 (SUS) | 매우 우수 | 매우 우수 | 녹 발생이 거의 없으나 가공이 어렵고 단가가 높음 |
| 폴리아세탈 (POM) | 보통 | 우수 | 경량화, 다양한 색상 구현 가능, 유아복에 적합 |
| 알루미늄 (AL) | 낮음 | 우수 | 초경량 제품에 사용되나 강도가 약해 제한적 적용 |
¶ 유지보수 및 기계 세팅 수치 (Reference)
- 몰드 경도: HRC 55-60 (열처리된 공구강 사용 권장)
- 타주 속도: 수동 작업 시 분당 20-30개, 자동 피더 사용 시 분당 60-80개
- 공압 설정: 일반 의류 4-5 bar, 가죽/헤비 캔버스 6-7 bar
- 윤활: 기계의 가이드 포스트에는 매일 1회 고점도 구리스를 도포하되, 몰드 부위에는 부자재 오염 방지를 위해 건식 윤활제(Teflon Spray)를 사용한다.
- 교체 주기: 우레탄 완충재는 50,000회 타주 후 상태 점검 및 교체 권장.
