니혼바리 (Double Felled Seam / 二本針 / may hai kim)
¶ 개요 및 메커니즘 (Overview & Mechanism)
니혼바리(Double Felled Seam)는 두 장의 원단 가장자리를 서로 반대 방향으로 맞물리게 접은 뒤(Interlocking), 두 줄의 병렬 스티치로 관통하여 고정하는 고강도 봉제 기법이다. 시접의 절단면이 내부로 완전히 감싸지는 구조(Encased)로 인해 원단의 풀림이 전혀 없고, 의류의 내외부가 모두 깔끔하게 마감되는 것이 특징이다. 기술적으로는 ISO 4916 2.04.06 봉합 형식을 따르며, 주로 ISO 4915 Class 401 (Double Needle Chainstitch) 스티치를 사용하여 인장 강도와 신축성을 동시에 확보한다.
물리적 메커니즘 측면에서 니혼바리는 '전단 응력(Shear Stress)의 분산'에 최적화되어 있다. 원단이 서로 갈고리처럼 맞물린 상태에서 두 줄의 체인 스티치가 체결되므로, 외부에서 강한 인장력이 가해질 때 스티치 자체에만 부하가 걸리는 것이 아니라 맞물린 원단끼리의 마찰력이 저항을 도와 솔기가 터지는 현상을 극적으로 방지한다. 이는 일반적인 본봉(Lockstitch)을 이용한 쌈솔(Flat Felled Seam)과 비교했을 때, 생산 속도와 내구성 면에서 압도적인 우위를 점한다. 평베드 본봉 미싱으로 쌈솔을 구현하려면 작업자가 수동으로 시접을 접어가며 두 번에 걸쳐 박아야 하지만, 니혼바리 전용기(Feed-off-the-arm)는 전용 폴더(Folder)를 통해 한 번의 공정으로 고속 봉제가 가능하여 글로벌 의류 생산 기지(베트남, 중국 등)의 대량 생산 라인에서 필수적인 공정으로 자리 잡고 있다.
산업 현장에서 니혼바리의 선택 기준은 크게 '강도'와 '심미성'으로 나뉜다. 데님과 같은 중량물에서는 파열 강도가 최우선이며, 드레스 셔츠와 같은 경량물에서는 세탁 후 시접의 뒤틀림 방지와 고급스러운 내부 마감이 선택의 핵심이다. 특히 체인 스티치 특유의 신축성(Stretchability) 덕분에 활동량이 많은 바지의 인심(Inseam)이나 암홀 부위에서 실이 끊어지지 않고 원단과 함께 늘어나는 유연성을 제공한다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 상세 사양 | 비고 |
|---|---|---|
| 스티치 분류 (ISO 4915) | Class 401 (Double Needle Chainstitch) | 2침 체인 스티치 |
| 봉합 분류 (ISO 4916) | Class 2.04.06 (Lapped Seam / Felled Seam) | 쌈솔(말아박기) 형식 |
| 기계 유형 | 암형 니혼바리 미싱 (Feed-off-the-arm Chainstitcher) | 원통형 베드 구조 |
| 주요 제조사 및 모델 | Juki MS-1261, Brother DA-9270, Siruba HF008-02-064, Pegasus CW600 | QA 수정 반영 완료 |
| 바늘 시스템 | UY128GAS (Juki), TV×7 (Brother), UY130GS (Heavy Duty) | 소재 두께에 따라 선택 |
| 표준 게이지(간격) | 1/8"(3.2mm), 3/16"(4.8mm), 1/4"(6.4mm), 9/32"(7.2mm) | 1/4"가 데님 표준 |
| 일반 SPI (Stitch Per Inch) | 8 ~ 18 SPI (원단 두께 및 용도에 따라 가변) | QA 수정 반영 (1.0 SPI 삭제) |
| 실 구성 | 바늘실(Needle Thread) 2개 / 루퍼실(Looper Thread) 2개 | 총 4사식 구성 |
| 최대 봉제 속도 | 3,600 ~ 4,500 spm (실제 가동 3,200 spm 권장) | 고속 가동 시 실 끊어짐 주의 |
| 적합 원단 | 10~16oz 데님, 캔버스, 옥스퍼드, 팝린, 나일론 타프타 등 | 중량물부터 경량물까지 광범위 |
| 장력 수치 (Towa 기준) | 바늘실: 1.5~2.5N / 루퍼실: 0.4~0.8N | 소재 및 실 번수에 따라 상이 |
| 급유 방식 | 자동 순환 급유 (Fully Automatic Lubrication) | 바늘대 오일 씰 관리 필수 |
| 이송 방식 | 하부 이송(Drop Feed) + 후방 풀러(Rear Puller) 동기화 | 원단 밀림 방지 핵심 |
¶ 적용 분야 (Application)
니혼바리는 의류의 구조적 안정성이 요구되는 거의 모든 부위에 적용되며, 업종별로 요구되는 SPI와 실의 종류가 상이하다.
- 데님 및 워크웨어 (Denim & Workwear):
- 적용 부위: 청바지의 인심(Inseam), 아웃심(Outseam - 셀비지 제외 모델), 요크(Yoke), 뒷중심(Back Rise).
- 상세 사양: 12~16oz 헤비 데님 기준, 8~10 SPI를 적용한다. 실은 주로 코아사(Core Spun Thread) 20/3 또는 30/3번을 사용하여 강력한 내구성을 확보한다. 워싱 공정(Stone Wash 등) 후에도 솔기가 터지지 않아야 하므로 루퍼실의 장력을 약간 느슨하게 세팅하여 수축 여유분을 준다.
- 드레스 셔츠 및 캐주얼 셔츠 (Shirts):
- 적용 부위: 옆솔기(Side Seam), 암홀(Armhole/Shoulder Join).
- 상세 사양: 40/2~80/3 고강력 폴리사 또는 면사를 사용하며, 14~18 SPI로 매우 촘촘하게 봉제한다. 셔츠의 경우 피부에 직접 닿는 부위이므로 시접의 돌출을 최소화하기 위해 1/8"(3.2mm) 좁은 게이지를 선호한다. 세탁 후 퍼커링 방지를 위해 저수축사 사용이 필수적이다.
- 가방 및 장비 (Bags & Gear):
- 적용 부위: 백팩의 메인 바디 결합부, 캔버스 토트백의 바닥면(Bottom Join), 어깨끈(Shoulder Strap)의 하중 지지 보강 부위.
- 상세 사양: 600D~1000D 나일론/코듀라 원단에 6~8 SPI로 봉제한다. 가방은 내부 물품에 의한 압력이 강하므로 1/4"(6.4mm) 이상의 넓은 게이지를 사용하여 하중을 분산시킨다.
- 아웃도어 및 스포츠웨어 (Outdoor & Sportswear):
- 적용 부위: 텐트 및 타프의 중앙 연결부, 윈드브레이커의 옆솔기.
- 상세 사양: 방수 성능 유지를 위해 봉제 후 심실링(Seam Sealing) 테이프 처리가 용이하도록 시접을 평평하게 유지하는 것이 관건이다. 나일론 필라멘트사를 주로 사용한다.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
- 메또비 (Skipped Stitch) - 원인: 바늘과 루퍼의 타이밍 불일치, 바늘 휨, 또는 고속 회전 시 실의 열 변형. - 해결: 루퍼 타이밍 재설정(루퍼 끝이 바늘 스카프 중앙을 지날 때 간격 0.05~0.1mm 유지), 바늘 가드(Needle Guard) 조정, 실리콘 오일 냉각 장치 가동.
- 퍼커링 (Puckering) - 원인: 바늘실 장력 과다, 상하 이송(Feed) 불균형, 또는 원단과 실의 수축률 차이. - 해결: 실 장력 완화, 풀러(Puller) 압력 및 속도 최적화(하부 이송보다 1~2% 빠르게), 저수축사 사용.
- 시접 빠짐 (Raw Edge Protrusion / Run-off) - 원인: 폴더(랍빠) 내 원단 가이드 불량 또는 작업자의 투입 각도 미숙. - 해결: 원단 두께(oz)에 맞는 전용 폴더 교체(입구 간격 확인), 폴더 입구와 노루발 간격 재정렬.
- 바늘 부러짐 (Needle Breakage) - 원인: 두꺼운 교차 솔기(Cross Seam) 통과 시 바늘 편향(Deflection). - 해결: 트랙터형 노루발(Tractor Foot) 사용, 교차 부위 자동 감속 세팅(DC 모터 제어), 바늘 번수 상향.
- 장력 불량 (Loose Stitch / Bird Nesting) - 원인: 루퍼실 공급 경로의 저항 또는 실 가이드 내 먼지 적재. - 해결: 실 경로 청소, 루퍼 스프링 장력 점검, 실 가이드 마모 확인.
- 원단 손상 (Fabric Damage) - 원인: 바늘 끝 손상(Burr) 또는 이송치(Feed Dog)의 과도한 높이. - 해결: 바늘 즉시 교체, 이송치 높이를 원단 두께에 맞춰 하향 조정(표준 0.8~1.0mm).
- 체인 풀림 (Chain Unraveling) - 원인: 봉제 끝단 마감(Backtack) 부족 또는 루퍼실 장력 부족. - 해결: 끝단 오버랩(Overlap) 길이를 20mm 이상 확보하거나, 후속 공정(바택 등)으로 고정.
- 오일 오염 (Oil Stain) - 원인: 바늘대(Needle Bar) 오일 씰 마모 또는 과다 급유. - 해결: 오일 씰 교체, 급유량 조절 밸브 세팅 확인.
¶ 품질 검사 기준 (QC Standard)
- 평행도 (Parallelism): 두 줄의 스티치 간격이 전 구간에서 ±0.5mm 이내로 일정해야 함.
- 시접 마감 (Folding Consistency): 내외부 어디에서도 원단의 절단면(Raw Edge)이 노출되지 않아야 함 (완전 밀폐 확인).
- 스티치 밀도 (SPI): 바이어 테크팩(Tech Pack) 기준 대비 ±1 SPI 이내 유지.
- 인장 강도 (Seam Strength): 데님 기준 최소 300N 이상의 파열 강도 확보 (ISO 13935-2 준용).
- 외관 (Appearance): 봉제 시작과 끝 지점의 실 처리(Backtack 또는 Overlap)가 15mm 이상 확보되어 풀림이 없어야 함.
- 뒤틀림 (Torque): 봉제 후 원단이 한쪽으로 쏠리거나 뒤틀리는 현상이 없어야 함 (풀러 동기화 확인).
- 심 크리프 (Seam Grin): 솔기를 좌우로 당겼을 때 스티치 사이로 반대편이 과도하게 보이지 않아야 함 (장력 적정성).
¶ 현장 용어 및 은어 (Terminology)
| 언어 | 용어 | 비고 |
|---|---|---|
| 한국어 (KR) | 니혼바리 | 일본어 '二本針(이본바리)'의 현장식 발음. 가장 널리 쓰임. |
| 한국어 (KR) | 쌈솔 | 표준 봉제 용어. 기술서나 교육 시 사용되나 현장 사용 빈도는 낮음. |
| 일본어 (JP) | 巻き縫い (Makinui) | '말아서 박기'라는 뜻으로 Felled Seam의 정확한 일본어 명칭. |
| 베트남어 (VN) | May hai kim | '2침 봉제'를 의미하며, 주로 암형 미싱 공정을 지칭함. |
| 베트남어 (VN) | Cuốn sườn | '옆솔기 말아박기'를 뜻하며 셔츠/바지 생산 라인에서 사용. |
| 중국어 (CN) | 埋夹 (Máijiā) | '시접을 묻어서 박는다'는 뜻으로 Felled Seam의 표준 용어. |
| 공통 은어 | 랍빠 (Folder) | 원단을 접어주는 가이드 장치. 니혼바리 공정의 핵심 부품. |
| 공통 은어 | 가라 (Pattern) | 체크나 스트라이프 원단의 무늬 맞춤을 지칭. |
¶ 장비 세팅 및 유지보수 가이드 (Technical Setting)
- 폴더(랍빠) 선정: 원단 두께(oz)보다 0.2~0.5mm 넓은 입구의 폴더를 선택해야 원단 씹힘을 방지할 수 있음. 특히 데님 생지(Raw Denim)와 워싱용 데님은 폴더 여유값을 다르게 설정해야 함.
- 루퍼 장력 설정: 체인 스티치는 본봉과 달리 루퍼실이 고리(Loop)를 형성해야 하므로, 바늘실보다 약 20~30% 느슨하게 설정하여 세탁 후 수축에 대비함. Towa 장력계 기준 루퍼실은 0.5N 내외가 적당함.
- 풀러(Puller) 동기화: 암형 미싱 후방의 풀러 속도를 하부 이송치보다 1~2% 빠르게 설정하여 원단이 울지 않고 평평하게 배출되도록 유도. 과도한 풀러 속도는 SPI를 불규칙하게 만듦.
- 바늘 선택 가이드:
- 경량(셔츠): #11 ~ #14 (UY128GAS)
- 중량(데님 12oz 미만): #16 ~ #19
- 헤비(데님 14oz 이상): #21 ~ #23
- 침판 및 이송치: 원단 두께에 따라 이송치의 톱니 피치(Pitch)를 선택. 얇은 원단은 고운 톱니, 두꺼운 원단은 거친 톱니를 사용하여 이송력을 확보.
- 정기 점검 항목:
- 매일: 바늘 끝 손상 확인, 루퍼실 경로 먼지 제거, 오일 레벨 체크.
- 매주: 폴더 내부 마모 및 스크래치 확인(원단 걸림 방지), 풀러 벨트 장력 점검.
- 매월: 루퍼 타이밍 및 바늘 가드 간극 정밀 측정, 오일 필터 청소.
¶ 공정 흐름도 (Process Flow)
graph TD
A[원단 재단물 준비] --> B{폴더/랍빠 사양 확인}
B --> C[기계 장력 및 SPI 세팅]
C --> D[상하 원단 교차 투입]
D --> E[암형 베드 이송 및 봉제]
E --> F[2침 체인 스티치 형성]
F --> G[후방 풀러 동기 이송]
G --> H[시각적 시접 빠짐 검사]
H --> I[SPI 및 평행도 측정]
I --> J{합격 여부 판정}
J -- 합격 --> K[다음 공정 이동]
J -- 불합격 --> L[재작업 및 세팅 수정]
¶ 국가별 실무 차이 및 생산 관리 노하우
- 한국 (Korea): 주로 고부가가치 소량 생산 또는 샘플 작업 위주로 진행된다. 숙련된 기술자가 수동으로 폴더의 미세 각도를 조절하며, '니혼바리'라는 용어가 완전히 정착되어 있다. 땀수(SPI)의 정밀도와 실 끝 처리에 매우 엄격하다.
- 베트남 (Vietnam): 대규모 OEM 공장이 밀집해 있어 Juki MS-1261 등 자동화된 최신 설비를 선호한다. 습도가 높은 환경 특성상 실의 흡습으로 인한 장력 변화가 잦으므로, 공장 내 온습도 관리와 실 보관 상태가 품질의 핵심 변수다. 'May hai kim' 공정 전후로 시접의 두께를 줄여주는 '해머링(Hammering)' 공정을 추가하여 교차 부위 바늘 부러짐을 방지한다.
- 중국 (China): 압도적인 생산 속도를 중시한다. Siruba나 Jack 등 가성비 좋은 로컬 브랜드 장비도 많이 사용하며, '埋夹(Máijiā)' 공정의 효율을 높이기 위해 자동 사절 기능이 포함된 니혼바리 미싱 도입이 빠르다. 대량 생산 시 실 소모량(Thread Consumption) 계산을 위해 봉제 길이의 약 18~22배를 기준으로 실을 발주한다.
¶ 소재별 바늘 및 실 조합 가이드 (추천)
| 소재 유형 | 바늘 번수 (Nm) | 실 규격 (Tex/Ticket) | 권장 SPI | 비고 |
|---|---|---|---|---|
| 60수 드레스 셔츠 | Nm 75~90 (#11~14) | Tex 24 (80/3) | 16~18 | 저수축 폴리사 권장 |
| 10oz 캐주얼 팬츠 | Nm 100~110 (#16~18) | Tex 40 (40/3) | 12~14 | 코아사 사용 |
| 14oz 리지드 데님 | Nm 130~140 (#21~22) | Tex 105 (20/3) | 8~10 | 루퍼 장력 완화 필수 |
| 나일론 텐트 원단 | Nm 90 (#14) | Tex 30 (필라멘트) | 10~12 | 심실링 적합성 확인 |
| 캔버스 백 (Heavy) | Nm 140~160 (#22~23) | Tex 120 (16/3) | 6~8 | 고강력 나일론사 권장 |
¶ 실전 트러블슈팅 노하우: "이런 증상이면 여기를 먼저 확인하라"
- 증상: 원단이 봉제 방향 왼쪽으로 자꾸 휜다.
- 체크: 폴더(랍빠)의 장착 각도가 침판과 수평인지 확인하라. 또한 후방 풀러의 왼쪽 압력이 오른쪽보다 강한지 점검하라.
- 증상: 땀 길이는 일정한데 실 모양이 들쭉날쭉하다.
- 체크: 루퍼실 가이드에 실 먼지가 끼어 있는지, 혹은 루퍼실 텐션 스프링이 마모되어 실을 일정하게 잡아주지 못하는지 확인하라.
- 증상: 두꺼운 시접(Cross Seam)을 넘을 때 땀이 뛴다.
- 체크: 노루발의 '트랙터 기능(앞부분이 들리는 구조)'이 원활한지 확인하고, 바늘 가드가 바늘을 충분히 밀어주어 루퍼와의 간격을 유지하는지 점검하라.
- 증상: 봉제 후 솔기를 당기면 실이 툭툭 끊어진다.
- 체크: 바늘실 장력이 너무 강하거나, 바늘 열에 의해 실이 약화된 것이다. 실리콘 오일을 실에 도포하거나 바늘 냉각용 에어(Air Cooler)를 설치하라.
- 증상: 시접 끝부분이 씹히거나 제대로 말리지 않는다.
- 체크: 폴더 입구의 '혀(Tongue)' 부분이 휘었는지 확인하고, 원단 투입 시 작업자가 원단을 너무 당기지 않는지 교육하라.
¶ 시각적 적용 사례 및 구조 상세 (Visual Structure)

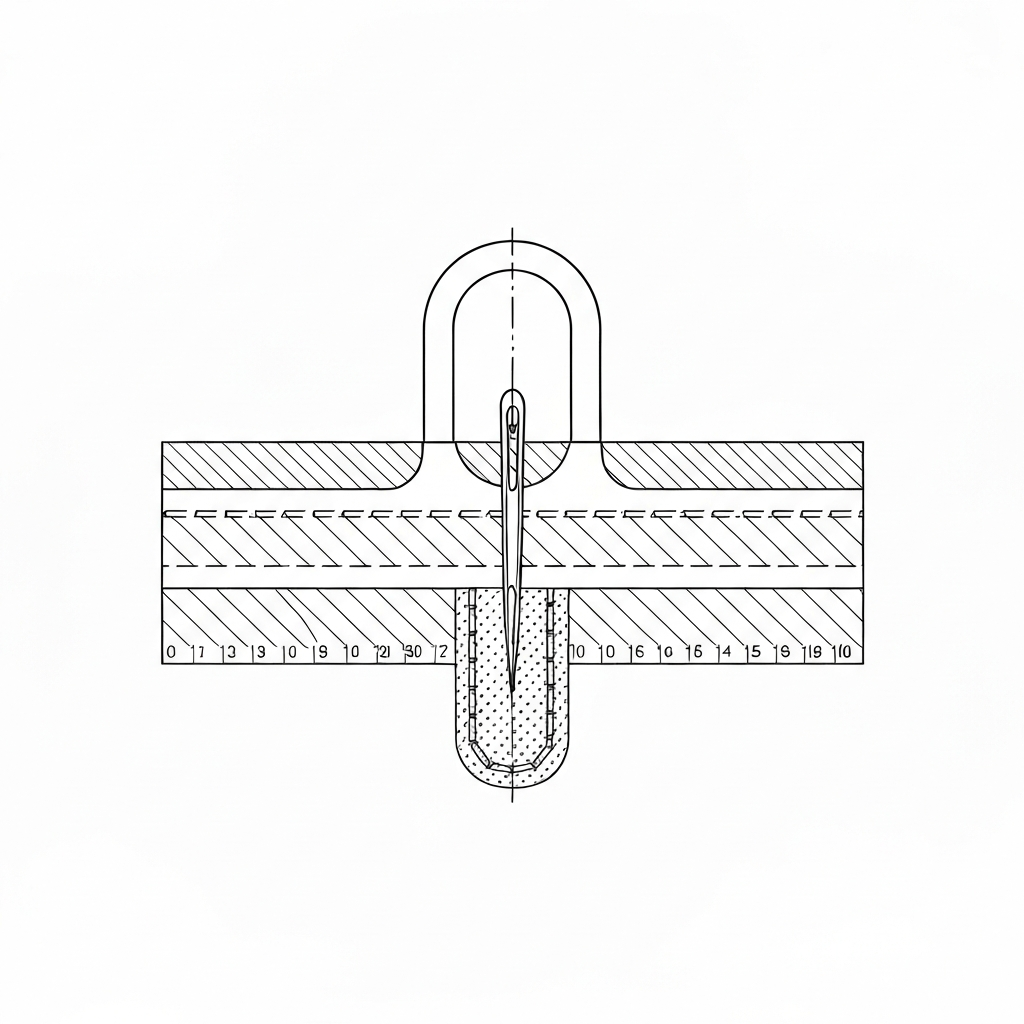

니혼바리의 구조적 특징을 이해하기 위해 다음의 단면 구조를 참조한다.
- 상단 원단(Top Ply): 오른쪽에서 왼쪽으로 말려 들어감.
- 하단 원단(Bottom Ply): 왼쪽에서 오른쪽으로 말려 들어감.
- 스티치 라인: 두 원단이 겹쳐진 4겹의 층을 수직으로 관통.
- 내부 마감: 오바로크 없이도 실의 고리가 원단 끝을 감싸며 체인 형태로 형성됨.
- 외부 마감: 두 줄의 평행한 직선 스티치가 노출됨.

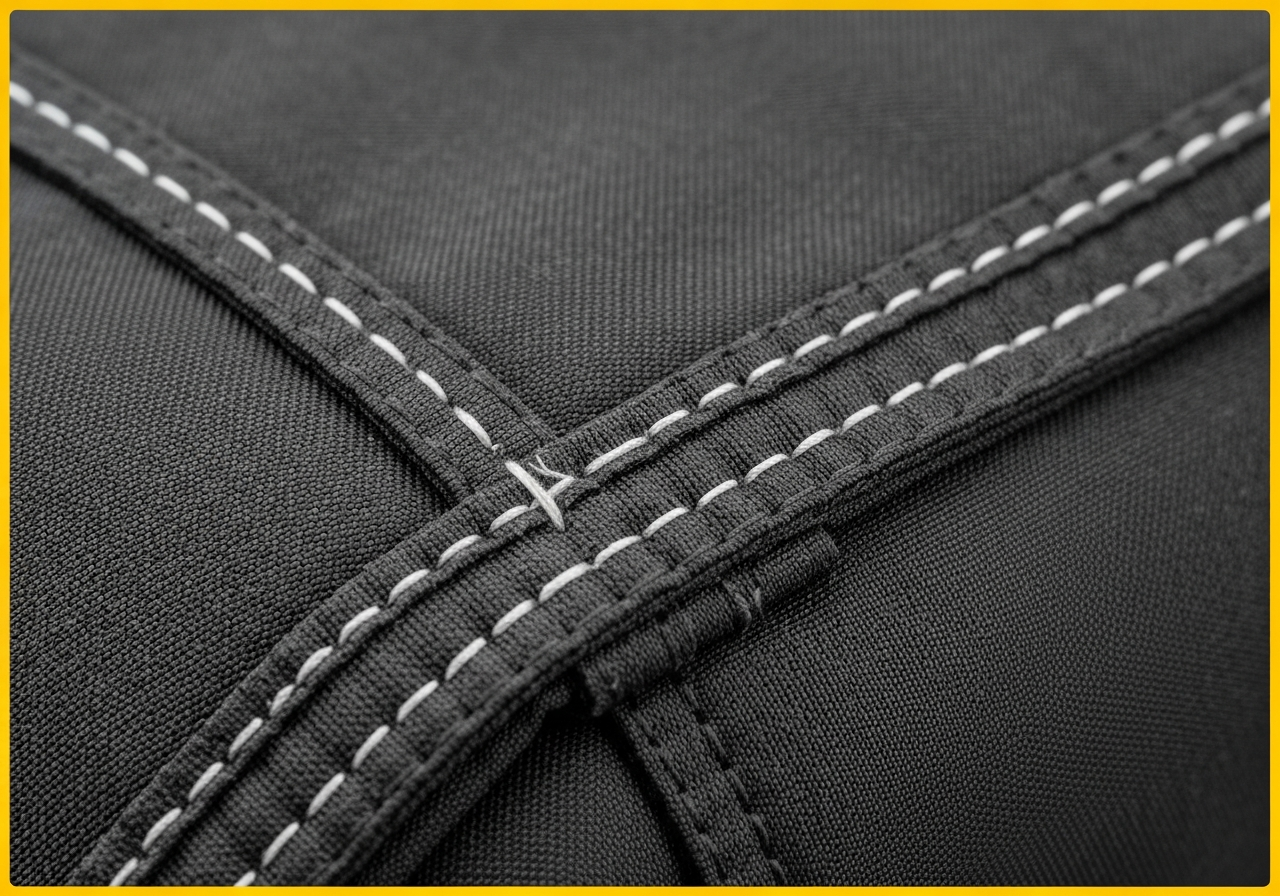

- 적용 사례: 청바지 가랑이 안쪽(Inseam)을 뒤집어 보았을 때, 지그재그 형태의 체인 스티치가 두 줄로 견고하게 엮여 있는 모습이 전형적인 니혼바리 마감이다.
¶ 관련 항목 (Related Terms)
- 체인스티치 (Chainstitch): 밑실(보빈) 없이 루퍼를 사용하여 고리 형태로 엮이는 스티치 방식.
- 암형 미싱 (Feed-off-the-arm): 원통형 소매나 바지 가랑이 봉제를 위해 베드가 돌출된 형태의 재봉기.
- 게이지 세트 (Gauge Set): 바늘 고정구, 노루발, 침판, 이송치를 포함한 간격 결정 부품 세트.
- 인터록 (Interlock): 니혼바리와 혼동하기 쉬우나, 이는 다이마루(Knits)용 편직 봉제 기법임.
- 폴더/랍빠 (Folder): 원단을 2.04.06 형식으로 말아주는 핵심 가이드 장치. 원단 두께별로 전용 제품이 존재함.
- SPI (Stitches Per Inch): 1인치당 땀수. 품질과 강도를 결정하는 핵심 지표.
- 코아사 (Core Spun Thread): 폴리에스터 필라멘트 심지에 면이나 스테이플 폴리를 감은 실로 니혼바리에 가장 많이 사용됨.
- 파열 강도 (Bursting Strength): 솔기가 외부 압력에 의해 터지지 않고 견디는 힘. 니혼바리의 존재 이유이기도 함.
