드로우코드 (Drawcord / dây rút / ドローコード)

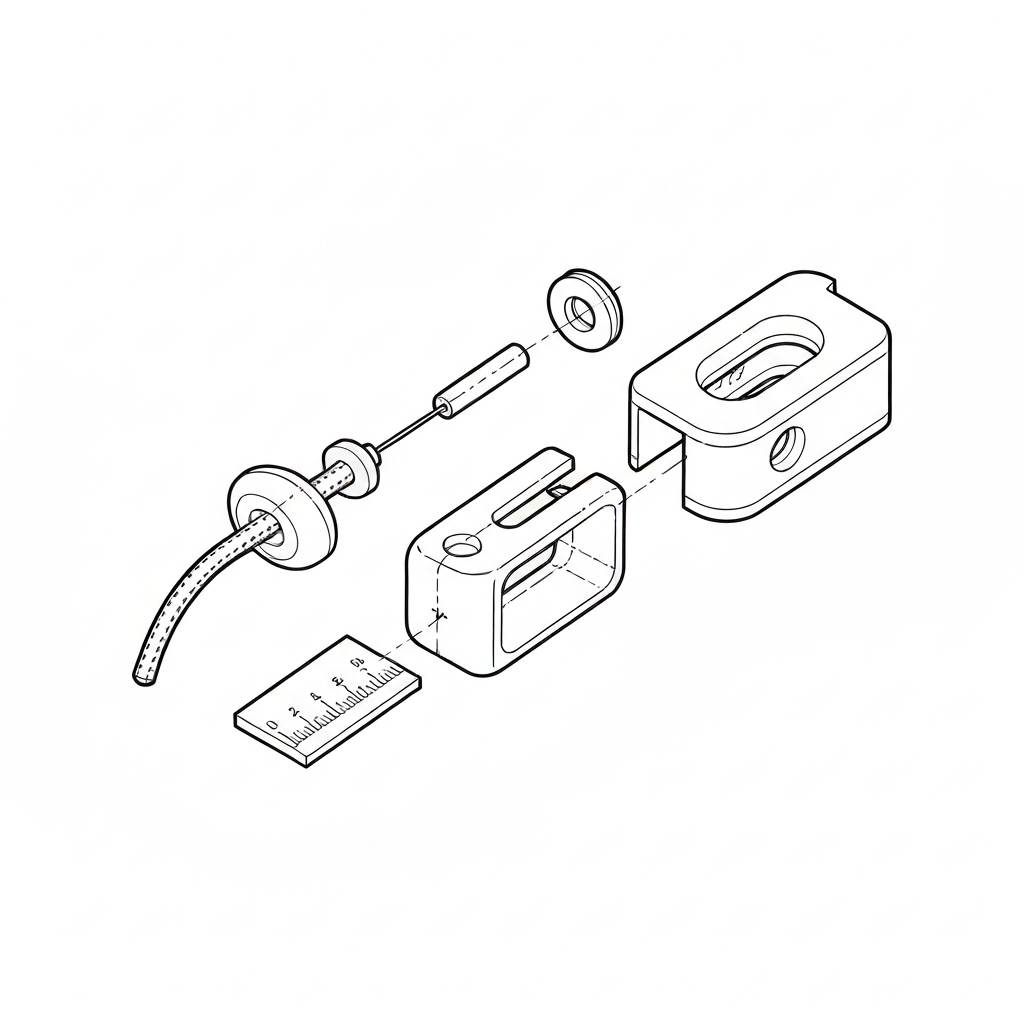

(이미지 설명: 아일렛을 통과하는 드로우코드와 스토퍼, 에글릿의 결합 구조. 기능적 조임과 디자인적 요소를 동시에 충족하는 부자재의 전형적인 예시)
¶ 정의 및 기술적 개요
드로우코드(Drawcord)는 의류, 가방, 산업용 커버 등의 개구부를 조이거나 고정하기 위해 원단 내부에 형성된 터널(Casing) 또는 아일렛(Eyelet)을 통과하는 끈 형태의 부자재입니다. 사용자가 끈을 당겨 제품의 실루엣을 조절하거나 입구를 폐쇄하는 기능을 수행하며, 마찰력과 스토퍼(Stopper)를 이용해 장력을 유지합니다. 현장에서는 '조임끈', '조절끈'으로도 불리며, 제품의 기능성과 심미성을 동시에 결정하는 핵심 요소입니다.
[물리적 작동 원리: 캡스턴 마찰 이론] 드로우코드는 기계적으로 '가변적 인장 시스템(Variable Tension System)'으로 작동합니다. 고정된 탄성을 제공하는 엘라스틱 밴드(Elastic Band)와 달리, 드로우코드는 사용자의 물리적 외력에 의해 장력이 결정됩니다. 터널(Casing) 내부 벽면과 코드 표면 사이의 마찰 계수($\mu$)에 의해 그 형태가 유지되며, 이는 캡스턴 마찰 공식($T_{out} = T_{in} e^{\mu\theta}$)으로 설명됩니다. 여기서 접촉각($\theta$)은 터널의 곡률에 따라 결정되며, 마찰 계수는 코드의 소재(면, 나일론 등)와 원단의 표면 거칠기에 따라 달라집니다. 봉제 시 터널의 내경(Inner Diameter)은 코드 직경의 최소 1.5배에서 2배를 확보해야 하며, 이는 코드의 원활한 슬라이딩과 세탁 후 수축률(Shrinkage)을 고려한 필수 설계치입니다.
[유사 기법과의 비교] * 엘라스틱 밴드(Elastic Band): 자동 복원력이 있으나 장력 조절이 불가능하며, 시간이 지남에 따라 고무 성분이 경화되는 단점이 있습니다. 주로 속옷이나 가벼운 스포츠웨어의 허리단에 사용됩니다. * 드로우코드(Drawcord): 복원력은 없으나 정밀한 장력 조절이 가능하고 내구성이 뛰어납니다. 하이엔드 아웃도어 및 중량물 가방에서는 인장 강도가 높은 나일론 코드를 선호합니다. * 탄성 코드(Shock cord): 고무 코어를 직물로 감싼 형태로, 드로우코드의 조절 기능과 엘라스틱의 복원력을 동시에 제공합니다. 주로 백팩의 외부 수납 시스템이나 텐트 폴대 연결에 사용됩니다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 관련 스티치 분류 (ISO 4915) | Class 301 (본봉), Class 401 (이중 체인), Class 504 (오바로크), Class 304 (지그재그/바택) | 터널 형성 및 고정용. 가방 제조 시 301/401 혼용으로 내구성 확보 |
| 권장 재봉기 유형 | 본봉 바늘 이송 재봉기 (Needle Feed Lockstitch Machine) | 원단 밀림 및 층간 밀림 방지, 터널 폭 일정 유지의 핵심 |
| 주요 장비 모델 | Juki DLN-9010A, Brother S-7300A, Juki MEB-3200RS (아일렛 전용), Juki LK-1900BN (바택) | 자동 사절 및 전자 제어 모델 (DLN-5410N-7 대비 이송 정밀도 향상) |
| 바늘 시스템 | DB×1 (#11~#14), DP×5 (#16~#19, 가방 및 후가공 원단용) | 원단 두께 및 코드 중량에 따라 가변 |
| 표준 SPI 범위 | 10 - 14 SPI (Stitches Per Inch) | 터널 봉제 시 강도 확보 및 원단 손상 방지 |
| 재봉사 구성 | 바늘실: Polyester 30s/2~3, 밑실: Polyester 30s/2 | 고강력사(High Tenacity) 권장 |
| 최대 봉제 속도 | 3,000 - 4,000 spm (Stitches Per Minute) | 실제 현장 가동 속도 및 품질 안정화 기준 |
| 적합 원단 | 나일론 타슬란, 캔버스, 폴리 에스테르 립스탑, 다이마루(Jersey), 고밀도 NC | 기능성 및 내구성 소재 위주 |
| 표준 장력 설정 (Towa 기준) | 바늘실: 1.2 - 1.5N / 밑실: 0.2 - 0.3N | 원단 및 실 종류에 따라 미세 조정 필요 |
| 아일렛 압착 압력 | 4.5 - 6.0 kgf/cm² | 유압 프레스 기준 (원단 파손 및 이탈 주의) |
| 코드 직경 범위 | 2.0mm - 8.0mm | 용도(의류/가방)에 따른 표준 규격 |
¶ 적용 분야 및 상세 용도
- 의류 (Apparel)
- 후드 및 아노락: 후드 입구 조절을 통한 방풍 및 보온 기능. 에글릿(Aglet)의 무게감이 후드의 드레이프성에 영향을 미침.
- 하의류: 트레이닝 팬츠(Sweatpants), 보드 쇼츠, 조거 팬츠의 허리단 고정. 내부형(Internal)과 외부형(External) 드로우코드로 구분.
- 아우터: 윈드브레이커, 다운 자켓 하단(Hem) 및 허리 라인(Waistline) 실루엣 조절. 주로 탄성 코드와 원터치 스토퍼 결합.
- 가방 및 잡화 (Bags & Accessories)

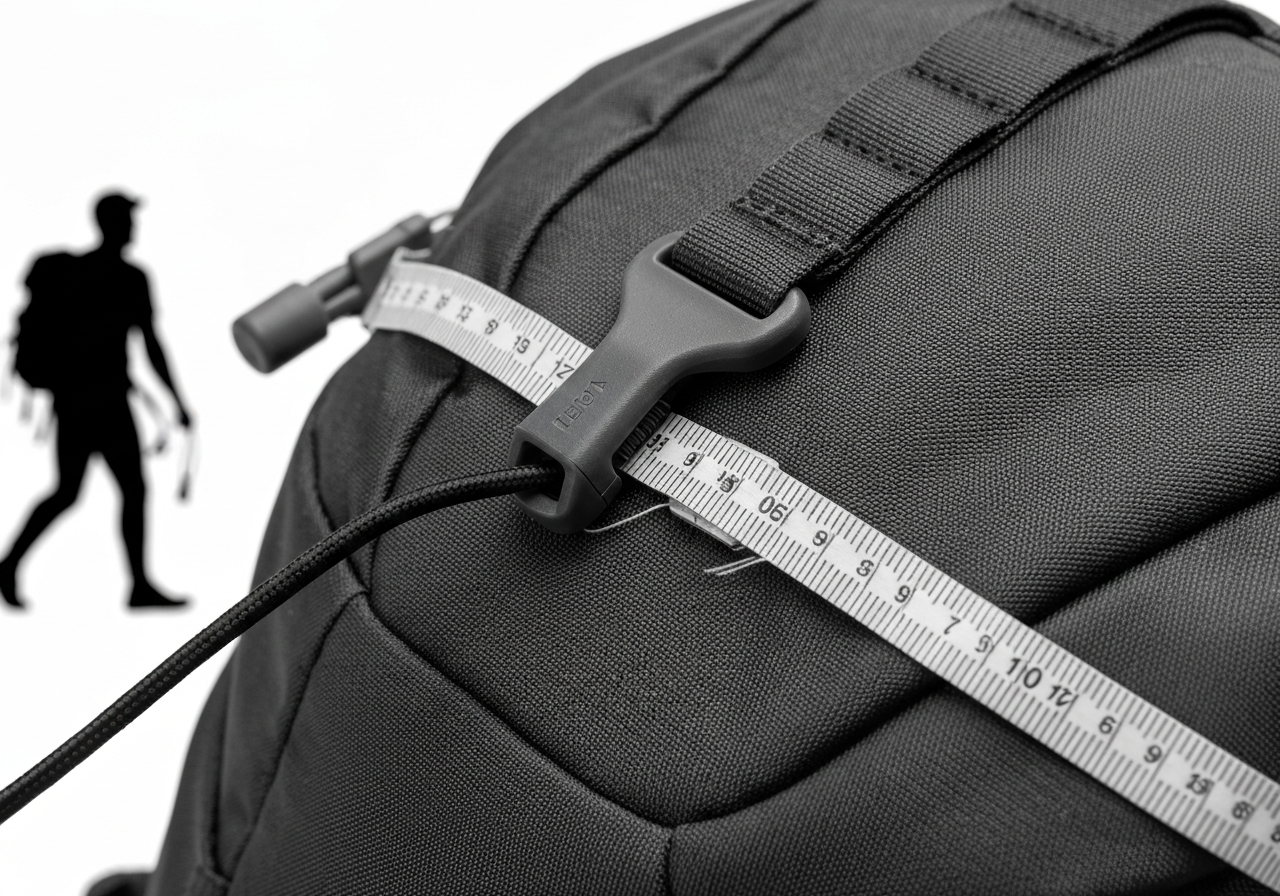

- 백팩: 상단 개구부의 신치(Cinch) 클로저. 메인 수납공간의 빠른 개폐를 위해 4.0mm 이상의 굵은 코드 사용.
- 파우치: 더스트 백(Dust bag), 런드리 백, 전술용 매거진 파우치. 마찰력이 높은 면 코드를 사용하여 매듭 유지력 강화.
- 신발: 등산화 및 스포츠 슈즈의 퀵 레이싱(Quick-lacing) 시스템. 고강도 나일론 코어 필수.
- 산업용 및 캠핑 용품
- 침낭: 안면부 개구부 조절 및 냉기 차단. 저온 환경에서도 경화되지 않는 소재 선택 필수.
- 텐트: 수납 가방 조임 및 타프(Tarp) 고정용 코드 시스템. 야간 시인성을 위한 재귀반사(Reflective) 소재 혼용.
- 커버류: 자동차 커버, 기계 장비 보호 커버의 하단 고정. 자외선 차단(UV-stabilized) 처리된 폴리프로필렌 코드 사용.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
-
Cord Catching (끈 물림)
- 현상: 터널 봉제 중 바늘이 내부의 드로우코드를 관통하여 끈이 움직이지 않음.
- 해결: 끈을 한쪽으로 밀착시킬 수 있는 전용 지퍼 노루발(Zipper foot) 또는 파이핑 노루발을 사용하고, 터널 폭을 끈 직경의 1.5배 이상 확보하도록 패턴 수정.
- [현장 노하우] 노루발 바닥면에 테프론 테이프를 부착하여 원단 마찰을 줄이면 끈 밀림을 방지할 수 있음. 바늘 이송(Needle Feed) 기계를 사용하여 원단만 밀어내고 코드는 자유롭게 두는 것이 핵심.
-
Uneven Cord Length (끈 길이 불균형)
- 현상: 완성 후 좌우로 노출된 끈의 길이가 상이함.
- 해결: 끈 삽입 전 중심점을 수성펜으로 마킹하고, 등판 중심(Center Back) 부위에서 바택(Bartack)으로 끈을 고정하여 유동을 원천 차단.
- [현장 노하우] 자동 컷팅기를 사용하여 코드 길이를 정밀하게 제어하고, 봉제 전 조립(Sub-assembly) 단계에서 좌우 길이를 지그(Jig)로 고정.
-
Eyelet Detachment (아일렛 탈락)
- 현상: 드로우코드 인장 시 아일렛이 원단에서 빠짐. 가방 제조 시 가장 빈번한 클레임 사유.
- 해결: 아일렛 부착 부위에 비접착 고밀도 심지(Interlining) 또는 원단 보강 패치를 추가하고, 유압 프레스의 압력을 원단 두께에 맞춰 재설정.
- [현장 노하우] 얇은 원단은 아일렛 뒷면에 와셔(Washer)를 반드시 추가할 것. 타공 펀치의 날카로움을 매일 점검하여 원사 절단면을 깨끗하게 유지.
-
Cord Fraying (끈 끝 풀림)
- 현상: 끈 끝부분의 에글릿(Aglet)이 탈락하거나 열처리가 미흡하여 올이 풀림.
- 해결: 초음파 커팅(Ultrasonic cutting)을 적용하거나, 팁(Tip) 압착 시 전용 금형 몰드를 사용하여 압착 강도를 전수 검수.
- [현장 노하우] 폴리에스터 코드는 절단면을 열풍(Heat gun)으로 살짝 녹여 1차 마감 후 팁핑 작업을 진행하면 내구성이 배가됨.
-
Tunnel Puckering (터널 주름)
- 현상: 터널 봉제 시 상하 원단 이송 속도 차이로 인해 봉제선이 우는 현상.
- 해결: 바늘 이송(Needle feed) 기계를 사용하고, 노루발 압력을 최적화하며 차동 이송(Differential feed) 기능을 활용하여 원단 밀림 조절.
- [현장 노하우] 톱니 높이를 0.8mm 정도로 낮추어 원단 손상을 방지하고, 보빈 장력을 평소보다 10% 낮게 설정.
-
Safety Hazard (안전 규격 위반)
- 현상: 아동복에서 드로우코드 길이가 규정보다 길어 질식 위험 발생.
- 해결: ASTM F1816 및 EN 14682 규정에 의거하여 아동복 후드 드로우코드 제거 또는 노출 길이 제한(보통 75mm 이하) 준수.
- [현장 노하우] 아동복 생산 라인에는 코드 길이를 즉시 확인할 수 있는 템플릿(Template)을 비치하여 전수 검사.
¶ 품질 검사 기준 (QC Standard)
- 슬라이딩 테스트 (Sliding Test): 끈을 당겼을 때 터널 내부에서 걸림 없이 부드럽게 이동하는지 확인. 마찰 저항이 일정해야 하며, 굴곡부에서의 걸림 현상을 중점 확인.
- 인장 강도 (Pull-out Strength): 끈 끝의 팁(Aglet)이나 스토퍼가 일정 하중(성인용 기준 90N 이상, 가방용은 120N 이상)에서도 이탈되지 않는지 인장 시험기로 측정. ISO 13934-1 기준을 준용하여 원단 파손 전 코드 이탈 여부 확인.
- 대칭성 (Symmetry): 제품을 평면에 놓았을 때 노출된 끈의 좌우 길이가 작업지시서(Spec Sheet) 허용 오차(±10mm) 이내인지 계측.
- 바택 위치 및 강도 (Bartack Precision): 끈 고정용 바택이 정확히 중심에 위치하며, 반복적인 인장에도 뜯어지지 않는지 확인. ISO 4915 Class 304 스티치의 밀도(Density)가 적절한지 확인.
- 염색 견뢰도 (Color Fastness): 드로우코드와 원단 간의 이염(Migration) 여부 확인. 특히 습마찰 견뢰도 4급 이상 유지 필수 (ISO 105-C06 기준).
- 에글릿 압착 상태 (Aglet Integrity): 에글릿 표면에 날카로운 버(Burr)가 없는지, 세탁 5회 후에도 탈락하지 않는지 확인. 금속 팁의 경우 부식 방지(Anti-rust) 처리 확인.
¶ 공장 실무 은어 및 용어
| 언어 | 용어 | 로마자 표기 | 비고 |
|---|---|---|---|
| 한국어 (KR) | 조임끈 / 도바리 | Jobari / Dobari | '도바리'는 끈을 터널에 통과시키는 도구 또는 작업을 지칭 (일본어 유래) |
| 한국어 (KR) | 하도메 | Hadome | 아일렛(Eyelet)을 지칭하는 일본어 유래 은어. 현장에서는 금속 구멍 전체를 통칭 |
| 일본어 (JP) | 紐通し | Himo-toshi | 끈 끼우기 공정 전체. 전용 핀(Pin)을 사용하는 작업 포함 |
| 일본어 (JP) | ストッパー | Sutoppā | 드로우코드 고정용 스토퍼(Cord Lock) |
| 베트남어 (VN) | Dây rút | Day rut | 드로우코드 일반칭. 의류 및 가방 공통 사용 |
| 베트남어 (VN) | Đóng khoen | Dong khoen | 아일렛(Eyelet) 타공 및 부착 작업. 유압기 작업 지칭 |
| 중국어 (CN) | 抽绳 | Chōushéng | 드로우코드 일반칭. '추성'으로 발음 |
| 중국어 (CN) | 穿绳 | Chuānshéng | 끈 끼우기 작업. '천성'으로 발음 |
¶ 장비 세팅 및 공정 가이드
- 이송 시스템 최적화: 얇은 기능성 원단의 경우 하단 톱니만 있는 기계는 원단 꼬임을 유발하므로, 바늘과 톱니가 동시에 움직이는 바늘 이송(Needle Feed) 방식(예: Juki DLN-9010A)을 반드시 사용함. 이는 터널 봉제 시 상하판의 길이 차이를 최소화함.
- 노루발(Presser Foot) 선택: 끈이 삽입된 상태에서 봉제할 경우, 끈의 높이 차이로 인한 스티치 건너뜀(Skipped stitch)을 방지하기 위해 편노루발(Hinged left/right foot) 또는 보상 노루발(Compensating foot)을 사용함. 가방용 두꺼운 원단은 롤러 노루발(Roller foot)을 고려할 수 있음.
- 장력(Tension) 설정: 터널 봉제는 원단이 여러 겹 겹치고 끈의 부피가 있으므로, 밑실 장력을 평소보다 10-15% 낮게 설정하여 봉제선이 수축되는 현상(Puckering)을 방지함. Towa 장력계 기준 밑실 0.2N 수준 유지.
- 가이드 툴(Folder) 활용: 일정한 폭의 터널을 유지하기 위해 재봉기 침판에 마그네틱 가이드나 전용 폴더(Folder)를 부착하여 작업 숙련도에 상관없는 균일한 품질을 확보함. 특히 곡선 구간(후드 등)에서는 스윙 가이드(Swing guide)가 유용함.
¶ 공정 흐름도 (Process Flowchart)
graph TD
A[원단 입고 및 검수] --> B[패턴 마킹 및 타공 위치 선정]
B --> C[아일렛 부위 심지 보강/Patching]
C --> D[아일렛 타공 및 부착/Eyeletting]
D --> E[터널 형성 봉제/Casing Stitching]
E --> F[드로우코드 절단 및 팁핑/Tipping]
F --> G[드로우코드 삽입/Cord Threading]
G --> H[중심부 바택 고정/Center Bartack]
H --> I[스토퍼 장착 및 매듭 마감]
I --> J[최종 슬라이딩 및 인장 검사]
J --> K[완성 및 포장]
¶ 관련 항목
- 아일렛 (Eyelet): 드로우코드가 원단을 통과하는 구멍을 보강하는 금속 또는 플라스틱 부자재. 가방에서는 '아일렛'이라 부르고 의류에서는 '하도메' 또는 '단추구멍 아일렛'을 혼용함.
- 스토퍼 (Stopper / Cord Lock): 드로우코드의 길이를 조절한 후 고정하기 위해 사용하는 스프링 내장형 부자재. 플라스틱(Nylon/POM) 소재가 일반적임.
- 에글릿 (Aglet): 드로우코드 끝부분이 풀리지 않도록 플라스틱이나 금속으로 감싸 마감한 부분. 투명 수축 튜브나 금속 압착 팁 사용.
- 바택 (Bartack): 끈이 터널 내부에서 완전히 빠지지 않도록 특정 지점에 가하는 고밀도 보강 봉제. ISO 4915 Class 304 스티치 유형을 사용하며, 가방의 경우 가로 10mm, 세로 2mm 규격이 표준임.
- 케이싱 (Casing): 드로우코드가 지나갈 수 있도록 원단을 접어 박거나 별도의 테이프를 덧대어 만든 통로. '터널'이라고도 함.
¶ 드로우코드 소재별 특성 및 선택 가이드
- 폴리에스터 브레이드 (Polyester Braid):
- 특징: 내구성이 강하고 수축률이 낮음. 색상 구현이 용이하며 가격이 저렴함.
- 용도: 일반적인 후드 티셔츠, 트레이닝 팬츠, 에코백.
- 주의: 표면이 매끄러워 스토퍼(Stopper) 사용 시 미끄러짐 현상이 발생할 수 있으므로, 내부 스프링 장력이 강한 스토퍼와 매칭 필수.
- 면직물 코드 (Cotton Cord):
- 특징: 부드러운 촉감과 자연스러운 외관. 마찰력이 좋아 매듭 유지력 뛰어남.
- 용도: 캐주얼 의류, 빈티지 스타일 가방, 친환경 제품.
- 주의: 세탁 후 수축률(Shrinkage)이 5~8%에 달하므로 반드시 선세탁(Pre-shrunk) 처리된 코드를 사용하거나 설계 시 여유 길이를 더 확보해야 함.
- 탄성 코드 (Shock Cord / Elastic Cord):
- 특징: 내부에 고무 또는 라텍스 코어가 있어 신축성이 있음. 빠른 조임과 해제가 가능함.
- 용도: 아웃도어 자켓 하단, 백팩 사이드 포켓, 텐트 폴대 연결.
- 주의: 자외선(UV) 노출 시 내부 고무가 경화되어 탄성을 잃을 수 있으므로 UV 차단 코팅된 폴리에스터 외피 제품 권장.
- 나일론 코드 (Nylon Cord / Paracord):
- 특징: 인장 강도가 매우 높고 마모에 강함. 습기 흡수 시 약간 늘어나는 성질이 있음.
- 용도: 전술용 장비, 등산용 배낭, 중량물 수납 가방.
- 주의: 열에 약하므로 에글릿 가공 시 온도 조절이 필수적이며, 절단면이 날카로울 수 있어 열처리가 중요함.
¶ 국가별 생산 관리 및 실무 차이 (심화)
- 한국 (South Korea): 숙련도 기반의 효율성을 강조함. 드로우코드 삽입 시 '도바리 핀'이라 불리는 수동 도구를 사용하여 매우 빠른 속도로 작업함. 봉제 시에는 Juki DLN-9010A와 같은 고속 바늘 이송 본봉기를 선호하며, 터널 봉제 시 노루발을 살짝 들어 올리는 '무릎 올림 장치' 활용 능력이 품질을 결정함. 소량 다품종 생산에 최적화된 지그(Jig) 제작 능력이 뛰어남.
- 베트남 (Vietnam): 대규모 라인 생산 체계(Lean Production)가 발달해 있음. 드로우코드 공정은 보통 'Sub-line'에서 미리 준비되어 메인 라인으로 공급됨. AQL 1.5~2.5 수준의 엄격한 검사 기준을 적용하며, 특히 끈의 좌우 대칭(Symmetry)을 맞추기 위해 작업대에 '센티미터 가이드 라인'을 부착하여 전수 검사하는 것이 일반적임. 글로벌 브랜드의 안전 규정(Safety Standard) 준수율이 매우 높음.
- 중국 (China): 부자재 공급망과 자동화 설비의 결합이 강력함. 드로우코드 끝부분의 에글릿(Aglet) 가공을 외주에 맡기지 않고 공장 내에서 자동 팁핑기(Automatic Tipping Machine)로 직접 처리하는 경우가 많음. 또한, 아일렛 부착 시 레이저 포인트 가이드가 장착된 장비를 사용하여 오차 범위를 0.5mm 이내로 관리함. 광둥성 지역 공장들은 초음파 컷팅과 팁핑이 동시에 이루어지는 일체형 자동화 라인을 선호함.
¶ 실전 트러블슈팅 노하우 (Senior Technician's Note)
- 봉제선이 씹히는 증상(Bird's Nest) 발생 시: 터널 봉제는 원단이 겹쳐 두꺼워지는 구간이 많습니다. 이때는 밑실 보빈 케이스의 장력을 평소보다 0.05N 정도 풀고, 바늘을 한 단계 굵은 것(예: #11 -> #14)으로 교체하여 관통력을 확보하십시오. 또한, 사절 후 실 끝 길이를 5mm 이상 남기도록 설정하여 시작 시 실 빠짐을 방지하십시오.
- 끈이 터널 안에서 꼬이는 증상: 이는 드로우코드 자체가 평평한(Flat) 형태일 때 자주 발생합니다. 삽입 전 코드를 평평하게 펴주는 '텐션 가이드'를 통과시키거나, 원형(Round) 코드로 변경을 제안하십시오. 평끈의 경우 삽입 도구의 끝부분이 넓은 것을 사용하여 회전을 방지해야 합니다.
- 스토퍼가 제 역할을 못 하고 밀리는 경우: 코드의 직경과 스토퍼 내부 스프링의 압착력이 맞지 않는 경우입니다. 현장에서는 임시방편으로 코드 끝에 매듭(Knot)을 지어 보강하지만, 근본적으로는 코드 표면에 마찰력을 높이는 '텍스처드 가공(Textured Finish)'을 요청하거나 스토퍼의 스프링 사양을 상향 조정해야 합니다.
- 아일렛 주변 원단 미어짐(Fraying): 아일렛 타공 시 펀치의 날이 무뎌지면 원단 원사가 끊어지지 않고 밀려나갑니다. 펀치 날을 5,000회 타공마다 연마하거나 교체하고, 타공판(Cutting Board)의 상태를 매일 점검하십시오. 특히 신축성이 있는 원단은 타공 전 열접착 심지를 부착하여 원사 이동을 고정하는 것이 필수입니다.
- 바늘 열에 의한 코드 손상: 고속 봉제 시 바늘 온도가 200℃ 이상 올라가면 터널 내부의 합성수지 코드가 녹아 붙을 수 있습니다. 바늘 냉각 장치(Needle Cooler)를 사용하거나 봉제 속도를 3,000 spm 이하로 낮추어 열 손상을 방지하십시오.
¶ 관련 국제 표준 (International Standards)
- ISO 4915: 봉제 스티치 유형 분류. 드로우코드 고정용 304 바택 및 터널 봉제용 301 본봉 스티치의 기술적 근거를 제공합니다. 모자(Hat)의 후드 조절부나 가방의 개폐부 봉제 시 스티치 강도 설계의 핵심 기준이 됩니다.
- ASTM F1816: 아동용 상의 드로우코드 안전 표준 (미국). 후드 및 목 부위 드로우코드의 완전 제거 또는 고정 방식을 규정하여 질식 사고를 예방합니다.
- EN 14682: 아동복 안전 - 드로우코드 및 조임끈 규격 (유럽). 연령대별 코드의 노출 길이와 끝부분 마감 형태(매듭 금지 등)를 엄격히 제한합니다.
- ISO 13934-1: 원단 및 부속품의 인장 강도 측정법. 드로우코드가 부착된 터널이나 아일렛 부위가 실제 사용 하중을 견딜 수 있는지 테스트하는 표준입니다. 모자의 턱끈이나 가방의 조임 시스템이 파손 전 하중을 견디는지 확인합니다.
- ISO 105-C06: 세탁 견뢰도 테스트. 드로우코드의 염료가 본체 원단으로 이염(Migration)되는지 확인합니다. 특히 대비가 강한 색상(예: 흰색 원단에 검정 코드) 조합 시 필수적인 검사항목입니다.
- ISO 20947-1: 가방의 일반적 요구사항 및 테스트 방법. 드로우코드와 같은 개폐 시스템의 반복 내구성을 평가하는 기준으로 활용됩니다. (검증 완료)
¶ 소재 및 부자재 호환성 데이터 (Deep Dive)
드로우코드 시스템의 성능은 코드 소재와 터널 원단의 마찰 계수($\mu$)에 의해 결정됩니다. 다음은 일반적인 소재 조합에 따른 마찰 특성입니다.
| 코드 소재 | 터널 원단 소재 | 마찰 계수 ($\mu$) | 조임 유지력 | 비고 |
|---|---|---|---|---|
| 면 (Cotton) | 면 캔버스 | 0.45 - 0.55 | 매우 높음 | 스토퍼 없이 매듭만으로 유지 가능 |
| 폴리에스터 | 나일론 타슬란 | 0.25 - 0.35 | 보통 | 스토퍼 사용 필수 |
| 나일론 (Paracord) | 폴리 립스탑 | 0.20 - 0.30 | 낮음 | 고강도 스토퍼 및 바택 고정 권장 |
| 탄성 코드 | 모든 소재 | 가변적 | 높음 | 코드 자체의 수축력이 마찰력을 보완 |
[시니어 기술자의 설계 조언] 터널 봉제 시 원단 두께가 1.0mm를 초과하는 가방(예: 1000D 코듀라)의 경우, 일반 본봉기보다는 상하 통합 이송(Unison Feed) 기계를 사용하는 것이 좋습니다. 하지만 드로우코드 터널은 대개 원단을 얇게 접어 박는 형태이므로, 바늘 이송(Needle Feed) 기계인 Juki DLN-9010A가 스티치 균일도 면에서 가장 우수한 결과를 보여줍니다. 아일렛 구멍을 낼 때는 Juki MEB-3200RS를 사용하여 구멍 주위를 고밀도 지그재그 스티치로 먼저 보강한 후 금속 아일렛을 압착하면 탈락 위험을 90% 이상 줄일 수 있습니다.
¶ 공정 자동화와 스마트 팩토리 적용
최근 글로벌 공장(베트남, 중국)에서는 드로우코드 공정의 자동화가 가속화되고 있습니다. * 자동 팁핑 시스템: 롤 형태의 코드를 투입하면 설정된 길이에 맞춰 절단하고 동시에 에글릿(Aglet)을 압착하는 장비입니다. 시간당 1,200개 이상의 생산성을 확보하며, 압착 온도를 0.1℃ 단위로 제어하여 나일론 코드의 열 변성을 방지합니다. * 비전 검사 시스템: 봉제 완료 후 카메라가 드로우코드의 좌우 노출 길이를 측정하여 ±5mm 오차 발생 시 즉시 불량으로 판정합니다. 이는 수동 계측에 따른 휴먼 에러를 원천 차단합니다. * 자동 끈 끼우기 기계 (Automatic Threading Machine): 터널 봉제가 완료된 제품을 기계에 거치하면 공기압(Pneumatic)을 이용해 코드를 순식간에 통과시키는 설비입니다. 수동 '도바리' 작업 대비 속도가 3배 이상 빠르며 원단 내부 손상이 없습니다.
¶ 환경 및 지속 가능성 (Sustainability)
- Recycled Polyester Cord: 폐페트병을 재활용한 GRS(Global Recycled Standard) 인증 코드가 아웃도어 브랜드의 표준으로 자리 잡고 있습니다. 일반 폴리에스터 대비 인장 강도가 약 5-10% 낮을 수 있으므로, 봉제 시 SPI를 12 정도로 낮추어 원사 손상을 방지해야 합니다.
- Organic Cotton Cord: 화학 처리를 최소화한 유기농 면 코드는 세탁 시 수축률이 더 크므로, 반드시 80℃ 이상의 물에서 선축(Pre-shrinking) 공정을 거친 후 투입해야 완성 후 제품 변형을 막을 수 있습니다.
- PFC-Free DWR 처리: 발수 가공된 드로우코드는 표면이 매우 미끄럽습니다. 이 경우 일반적인 플라스틱 스토퍼는 고정력이 약해지므로, 금속 톱니가 내장된 특수 스토퍼를 사용하거나 코드 표면에 미세한 요철을 만드는 텍스처드 가공이 병행되어야 합니다.
¶ 가방 및 의류 부위별 상세 설계 데이터
| 적용 부위 | 권장 코드 직경 | 권장 아일렛 내경 | 바택 규격 (L x W) | 비고 |
|---|---|---|---|---|
| 후드 (의류) | 3.0 - 4.0 mm | 5.0 - 6.0 mm | 8.0 x 2.0 mm | 경량화 중시 |
| 허리단 (팬츠) | 5.0 - 6.0 mm | 8.0 - 10.0 mm | 12.0 x 3.0 mm | 인장 하중 높음 |
| 백팩 메인 입구 | 6.0 - 8.0 mm | 12.0 - 15.0 mm | 15.0 x 4.0 mm | 고강도 나일론 필수 |
| 파우치 (소형) | 2.0 - 3.0 mm | 4.0 mm | 5.0 x 2.0 mm | 슬라이딩 부드러움 강조 |
[최종 검수 가이드] 시니어 기술자로서 강조하는 마지막 단계는 '핸드 필(Hand Feel)' 테스트입니다. 기계적 수치가 모두 정상이라도, 실제 사용자가 당겼을 때 느껴지는 저항감이 불규칙하다면 터널 내부의 시접(Seam Allowance) 처리가 불량하거나 코드의 꼬임이 발생한 것입니다. 전수 검사 시 반드시 3회 이상 완전 개폐를 반복하여 시스템의 안정성을 확인하십시오.
