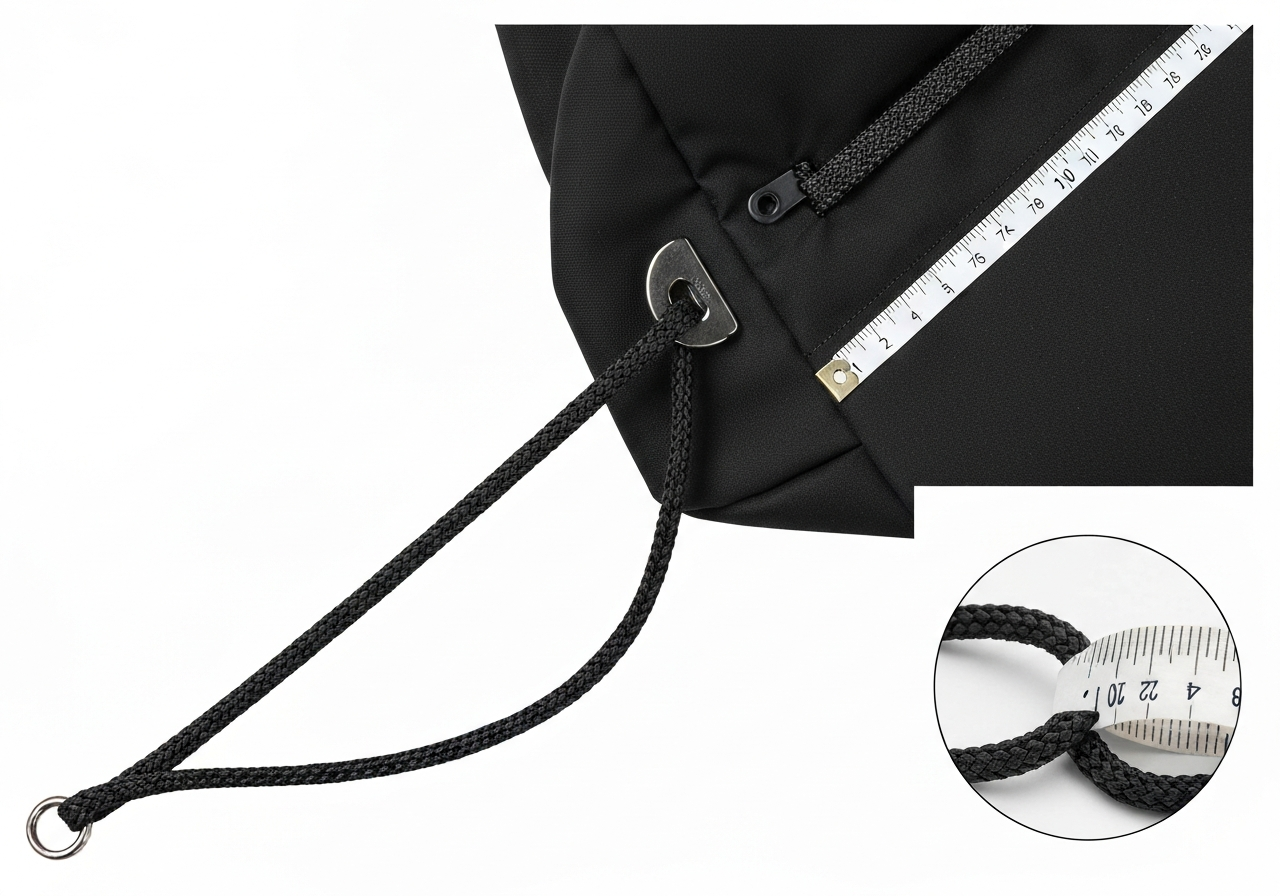

조임끈 (Drawstring / dây rút / 抽绳 / 시보리)
¶ 정의 및 개요
조임끈(Drawstring)은 의류, 가방, 신발 등의 개구부나 특정 부위의 치수를 조절, 고정 또는 폐쇄하기 위해 삽입하는 기능성 부자재 및 관련 공정을 의미합니다. 기술적으로는 원단을 접어 박거나 별도의 테이프를 덧대어 형성한 통로(Casing/Tunnel) 내부로 끈을 통과시킨 후, 외부로 노출된 양끝을 당겨 원단을 수축시키는 메커니즘을 가집니다.
본 공정은 단순한 부자재 삽입을 넘어, 통로 형성(Casing Stitching), 아일렛(Eyelet) 타공, 끈 삽입(Threading), 끝단 마감(Aglet/Stopper) 및 위치 고정(Center Tack)을 포함하는 복합 공정입니다. 한국 현장에서는 흔히 '조리개끈' 또는 '끈통 작업'으로 불리며, 일본어 유래 은어인 '시보리(絞り)'와 혼용되기도 합니다. 그러나 '시보리'는 본래 리브(Rib) 원단이나 조임 자체를 지칭하는 광범위한 표현이므로, 기술 문서 및 작업 지시서에서는 조임끈 또는 드로스트링으로 명명하는 것이 정확합니다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 (ISO 4915) | Class 301 (본봉), Class 401 (Double Chainstitch) | 용도 및 신축성 요구도에 따라 선택 |
| 주요 기계 유형 | 1바늘 본봉기, 2바늘 체인스티치기, 전자 아일렛 머신 | 자동화 설비 및 폴더(Folder) 장착 |
| 추천 모델 (Juki) | Juki DDL-9000C, Juki MEB-3800 (전자 아일렛) | MEB-3200의 상위/후속 모델 |
| 추천 모델 (Brother) | Brother S-7300A, Brother RH-9820 (아일렛) | 고속 전자 제어 및 정밀 타공 |
| 추천 모델 (Siruba) | Siruba VC008-12064P (Multi-needle) | 허리밴드 통로 형성 전용 실린더 베드 |
| 바늘 시스템 | DB×1 (#11~#14), DP×17 (#19~#23), KN/SES | 원단 두께 및 소재(니트/직물)별 차등 |
| 표준 SPI 범위 | 10 ~ 14 SPI (2.0mm ~ 2.5mm) | 끈의 유동성 확보 및 원단 손상 방지 기준 |
| 사용 실 (Thread) | 바늘실: 40/2 or 30/2 Spun Poly / 밑실: 동일 | 고신축 원단 시 Wooly Nylon 사용 가능 |
| 장력 설정 (Towa) | 밑실: 25~35gf / 윗실: 120~160gf | 끈 삽입 후 원단 수축 시 스티치 터짐 방지 |
| 최대 봉제 속도 | 3,500 ~ 4,500 spm | 통로 봉제 시의 안정성 및 열 발생 억제 기준 |
| 적합 원단 | 싱글 저지, 플리스, 나일론 타슬란, 캔버스, 옥스퍼드 | 원단 수축률과 끈의 마찰 계수 고려 필수 |
¶ 소재학적 특성 및 선정 기준
조임끈의 소재 선정은 제품의 내구성과 사용 편의성에 직결됩니다.
- 면(Cotton) 끈: 부드러운 촉감과 자연스러운 외관으로 캐주얼 의류(후드, 스웨트팬츠)에 주로 사용됩니다. 세탁 후 수축이 발생할 수 있으므로 사전 방축 가공(Pre-shrunk) 확인이 필요합니다.
- 폴리에스터(Polyester) 끈: 강도가 높고 마찰에 강하며 색상 견뢰도가 우수합니다. 스포츠웨어 및 가방에 주로 사용됩니다.
- 나일론(Nylon) 끈: 인장 강도가 매우 뛰어나 산업용 및 아웃도어 장비에 적합합니다. 다만, 자외선 노출 시 황변이나 강도 저하가 발생할 수 있어 UV 차단 처리가 요구됩니다.
- 엘라스틱 코드(Elastic Cord): 고무사가 함유되어 신축성이 있는 끈으로, 주로 아우터의 밑단이나 소매 조임에 사용되며 스토퍼(Stopper)와 반드시 병행 사용됩니다.
¶ 적용 분야 및 설계 방식
¶ 4.1 의류 분야 (Apparel)
- 후드 티셔츠(Hoodie): 후드 입구의 조절 및 디자인 포인트. 주로 면 소재의 평끈(Flat)이나 둥근끈(Round)을 사용하며, 아일렛 또는 자수 구멍을 통해 노출됩니다.
- 조거 팬츠 및 보드 쇼츠: 허리단(Waistband) 고정용. 신축성 있는 밴드와 함께 조임끈을 삽입하여 이중 고정 장치를 형성합니다.
- 아우터웨어(Windbreaker): 밑단(Hem) 및 허리 라인에 삽입하여 방풍 및 실루엣 조절 기능을 수행합니다.
¶ 4.2 가방 및 잡화 (Bags & Accessories)
- 더스트백 및 파우치: 입구 부분을 한 바퀴 돌아 나오는 구조로, 양쪽에서 당겨 폐쇄하는 방식이 일반적입니다.
- 백팩 메인 수납부: 대용량 백팩의 상단 입구를 조여 내용물을 보호하며, 내구성을 위해 고강도 웨빙 형태의 조임끈을 사용하기도 합니다.
¶ 4.3 산업용 및 특수 용도 (Industrial & Special)
- 군용 장비: 텐트, 침낭 등에 적용되며, 저온 환경에서도 경화되지 않는 소재와 적외선 반사 방지(IRR) 처리가 된 끈이 요구됩니다.
- 의료용 주머니: 세탁 및 멸균 과정(Autoclave)에서 견딜 수 있는 내열성 폴리에스터 소재를 채택합니다.
¶ 기술적 상세 공정 (Technical Process)
¶ 5.1 통로(Casing) 형성 방식
- Self-casing (제원단 접기): 몸판 원단 끝을 두 번 접어 봉제하여 통로를 만듭니다. 공정이 단순하나 원단 두께가 두꺼워질 수 있습니다.
- Applied-casing (별도 테이프 부착): 별도의 바이어스 테이프나 웨빙을 몸판 안쪽 또는 겉쪽에 덧대어 통로를 형성합니다. 디자인적 요소로 활용되거나 얇은 원단의 보강을 위해 사용됩니다.
¶ 5.2 아일렛(Eyelet) 및 구멍 마감
- 금속 아일렛: 가장 일반적인 방식으로, 타공 후 금속 부속을 압착합니다. 보강 심지(Interlining) 부착이 필수적입니다.
- 자수 아일렛 (Buttonhole Eyelet): Juki MEB-3800과 같은 장비로 원단에 직접 자수 형태로 구멍을 냅니다. 금속 알러지 방지 및 고급스러운 외관을 제공합니다.
- 슬릿(Slit) 마감: 원단에 절개선을 내고 바텍(Bartack)으로 양끝을 보강하는 방식입니다.
¶ 5.3 끈 삽입 및 고정 (Threading & Tacking)
- Manual Threading: 핀(Bodkin)을 사용하여 수작업으로 삽입합니다. 소량 생산에 적합합니다.
- Automatic Threading: 공기압이나 자동 이송 장치를 사용하여 끈을 통과시킵니다. 대량 생산 라인에서 필수적입니다.
- Center Tack (중앙 고정): 조임끈이 한쪽으로 빠지는 것을 방지하기 위해 뒷중심(CB)이나 측면 봉제선에서 끈과 원단을 함께 봉제합니다.
¶ 글로벌 안전 규정 (Safety Standards)
아동복의 경우 조임끈으로 인한 질식 및 걸림 사고를 방지하기 위해 엄격한 국제 표준을 준수해야 합니다.
- EN 14682 (유럽): 아동복의 코드 및 조임끈에 대한 안전 규정. 후드 부위의 자유로운 끈 노출을 금지하거나 길이를 엄격히 제한합니다.
- ASTM F1816 (미국): 아동용 상의 후드 및 목 부위의 조임끈 사용을 제한하는 표준 가이드라인입니다.
- 주요 규제 내용:
- 유아복(0~7세) 후드 및 목 부위 조임끈 사용 금지.
- 끈 끝부분에 매듭(Knot)이나 루프(Loop) 형성 금지 (걸림 사고 방지).
- 허리단 조임끈의 노출 길이는 평면 상태에서 75mm를 초과할 수 없음.
¶ 실전 트러블슈팅 (Troubleshooting)
-
끈 박힘 현상 (Stitched-in Cord)
- 증상: 봉제 후 조임끈이 당겨지지 않고 고정됨.
- 원인: 통로 봉제 시 바늘이 내부의 끈을 관통함.
- 해결: 전용 폴더(Folder)를 사용하여 끈을 한쪽으로 밀어내며 봉제하거나, 노루발 측면에 가이드를 부착하여 끈과 스티치 라인 사이에 최소 3~5mm의 여유 공간(Clearance)을 확보합니다.
-
아일렛 탈락 및 원단 파손 (Eyelet Bursting)
- 증상: 사용 중 아일렛이 빠지거나 주위 원단이 찢어짐.
- 원인: 인장력 대비 보강 부족, 타공 사이즈 부적절.
- 해결: 아일렛 타공 전 내부에 0.5mm 이상의 고밀도 비접착 심지 또는 동일 원단 보강 패치(Reinforcement Patch)를 반드시 덧댑니다.
-
스티치 건너뛰기 (Skip Stitch) 및 실 끊어짐
- 증상: 통로의 두꺼운 교차 지점(시접 부위)에서 땀이 뜀.
- 원인: 바늘 발열 또는 타이밍 불일치.
- 해결: 바늘 사이즈를 한 단계 높이고(#14 이상), 실리콘 오일(Needle Cooler)을 사용하여 바늘 발열을 억제합니다.
-
좌우 비대칭 노출 (Uneven Cord Length)
- 증상: 완성 후 끈의 양쪽 길이가 다름.
- 원인: 삽입 후 고정 공정 누락 또는 이송 불균형.
- 해결: 조임끈 삽입 직후 양끝을 정렬하여 임시 고정(Basting)하고, 최종 검사 전 센터 택(Center Tack) 위치를 재확인합니다.
-
에글릿(팁) 이탈 (Aglet Failure)
- 증상: 세탁 후 끈 끝의 플라스틱/금속 팁이 빠짐.
- 원인: 압착 압력 부족 또는 끈 소재와의 상성 불량.
- 해결: 팁 압착기(Crimping Machine)의 압력을 5kg/cm² 이상으로 재설정하고, 폴리에스터 끈의 경우 초음파 융착 방식을 권장합니다.
¶ 국가별 실무 차이 및 현장 노하우
¶ 8.1 한국 공장 (KR)
- 특징: 다품종 소량 생산 및 고품질 샘플 대응 능력이 뛰어납니다.
- 용어: '도도메(고정 봉제)', '끈통(통로)' 등 일본어 잔재 용어가 여전히 통용되나 점차 순화 중입니다.
- 노하우: 숙련공들이 노루발을 직접 깎아 '조임끈 전용 노루발'을 만들어 사용하며, 감각적인 장력 조절로 퍼커링을 최소화합니다.
¶ 8.2 베트남 공장 (VN)
- 특징: 대규모 라인 생산 및 엄격한 SOP(표준작업절차서) 준수.
- 용어: 'Dây rút(조임끈)', 'Luồn dây(끈 끼우기)' 등의 용어를 사용하며, 영어 테크팩(Tech Pack) 기반의 소통이 활발합니다.
- 노하우: 끈 삽입 공정에 자동화 지그(Jig)를 도입하여 생산성을 극대화하며, 인라인(In-line) QC를 통해 아일렛 부착 강도를 매시간 체크합니다.
¶ 8.3 중국 공장 (CN)
- 특징: 최신 자동화 설비 도입 속도가 매우 빠름.
- 용어: '抽绳(Chōushéng)', '穿绳(Chuānshéng)'으로 표기합니다.
- 노하우: Juki MEB-3800과 같은 고가의 전자 아일렛 기계를 대량 운용하며, 끈 끝단 마감에 고주파(RF) 융착 기술을 적극 활용하여 불량률을 낮춥니다.
¶ 장비 세팅 및 유지보수 (Maintenance)
- 노루발 압력 (Presser Foot Pressure):
- 얇은 원단: 1.5 ~ 2.0 kg / 두꺼운 원단(플리스 등): 3.0 ~ 4.0 kg
- 너무 강하면 원단이 밀려 통로가 뒤틀리고, 너무 약하면 끈 부위에서 땀뜀이 발생합니다.
- 이송 톱니(Feed Dog) 높이:
- 표준 0.8mm ~ 1.0mm 설정을 유지하되, 니트 원단은 톱니의 경사를 조절하여 원단이 늘어나는 것을 방지합니다.
- 실 장력 (Thread Tension):
- Towa 게이지 기준 밑실 장력을 25gf 내외로 느슨하게 설정하여, 조임끈을 당겼을 때 스티치가 터지지 않고 원단과 함께 유연하게 움직이도록 합니다.
- 정기 점검:
- 아일렛 압착기의 펀치(Punch)와 다이(Die) 마모 상태를 주 1회 점검하여 타공 단면의 깔끔함을 유지해야 합니다.
¶ 품질 검사 기준 (QC Standards)
- 슬라이딩 테스트 (Sliding Test): 끈을 양쪽에서 번갈아 당겼을 때 통로 내부에서 걸림이나 저항 없이 부드럽게 이동하는지 100% 전수 검사합니다. 저항값이 0.5kgf를 초과할 경우 통로 너비 부족으로 간주합니다.
- 인장 강도 테스트 (Tensile Strength): 끈과 스토퍼의 결합력, 아일렛의 유지력을 인장 강도 시험기로 측정합니다.
- 아동복: 5kgf 이상 (안전 기준 엄격 적용)
- 성인복: 10kgf 이상
- 가방/장비: 20kgf 이상
- 대칭성 허용 오차: 제품을 평면에 펼쳤을 때 노출된 조임끈의 좌우 길이 차이가 ±10mm(성인 기준) 이내여야 합니다.
- 세탁 견뢰도 및 수축률: 40°C 표준 세탁 5회 후 끈의 색상이 몸판에 이염(Migration)되는지 확인(Grade 4 이상)하고, 끈과 몸판의 수축률 차이로 인한 통로 뒤틀림을 측정합니다.
¶ 공정 흐름도 (Process Flow)
graph TD
A[원단 재단 및 위치 마킹] --> B[아일렛 부위 보강심지 부착]
B --> C[아일렛 타공 및 부착 / 자수 아일렛 작업]
C --> D[통로 접기 Folding 및 가이드/폴더 세팅]
D --> E[통로 봉제 Casing Stitching - SPI 12 기준]
E --> F[끈 삽입 Cord Threading - 자동/수동]
F --> G[중앙 고정 스티치 Center Tack - 위치 확인]
G --> H[스토퍼 및 에글릿 Aglet 장착/압착]
H --> I[최종 슬라이딩 및 인장 강도 검사]
I --> J[포장 및 출고]
¶ 관련 항목
- 아일렛 (Eyelet / Hatomome): 조임끈이 통과하는 구멍을 마감하는 부자재.
- 스토퍼 (Stopper / Cord Lock): 끈의 길이를 조절한 후 고정하는 스프링 내장형 부품.
- 에글릿 (Aglet / Tip): 끈 끝부분의 풀림 방지 및 삽입 용이성을 위한 마감재.
- 케이싱 (Casing / Tunnel): 끈이 지나가는 원통형 공간.
- 바텍 (Bartack): 끈의 이탈 방지 및 아일렛 주변 보강을 위한 고밀도 봉제.
¶ 미검증 및 주의사항
- 특정 고기능성 아웃도어 원단(예: 3레이어 고어텍스)에서의 아일렛 열압착 강도는 원단 제조사별로 상이하므로 사전 테스트가 필수적입니다.
- 일부 자동 끈 삽입기의 경우 끈의 직경이 8mm를 초과하면 급탄 불량이 발생할 수 있으므로 장비 사양 확인이 필요합니다. (미검증: 특정 브랜드의 최대 삽입 직경 수치)
- 초음파 융착 에글릿의 경우, 끈의 합성섬유 함량이 60% 미만일 경우 접착 강도가 급격히 저하될 수 있습니다. (미검증: 천연섬유 혼용률에 따른 정확한 임계치)
