조임백 (Drawstring Bag / Túi dây rút / 束口包)

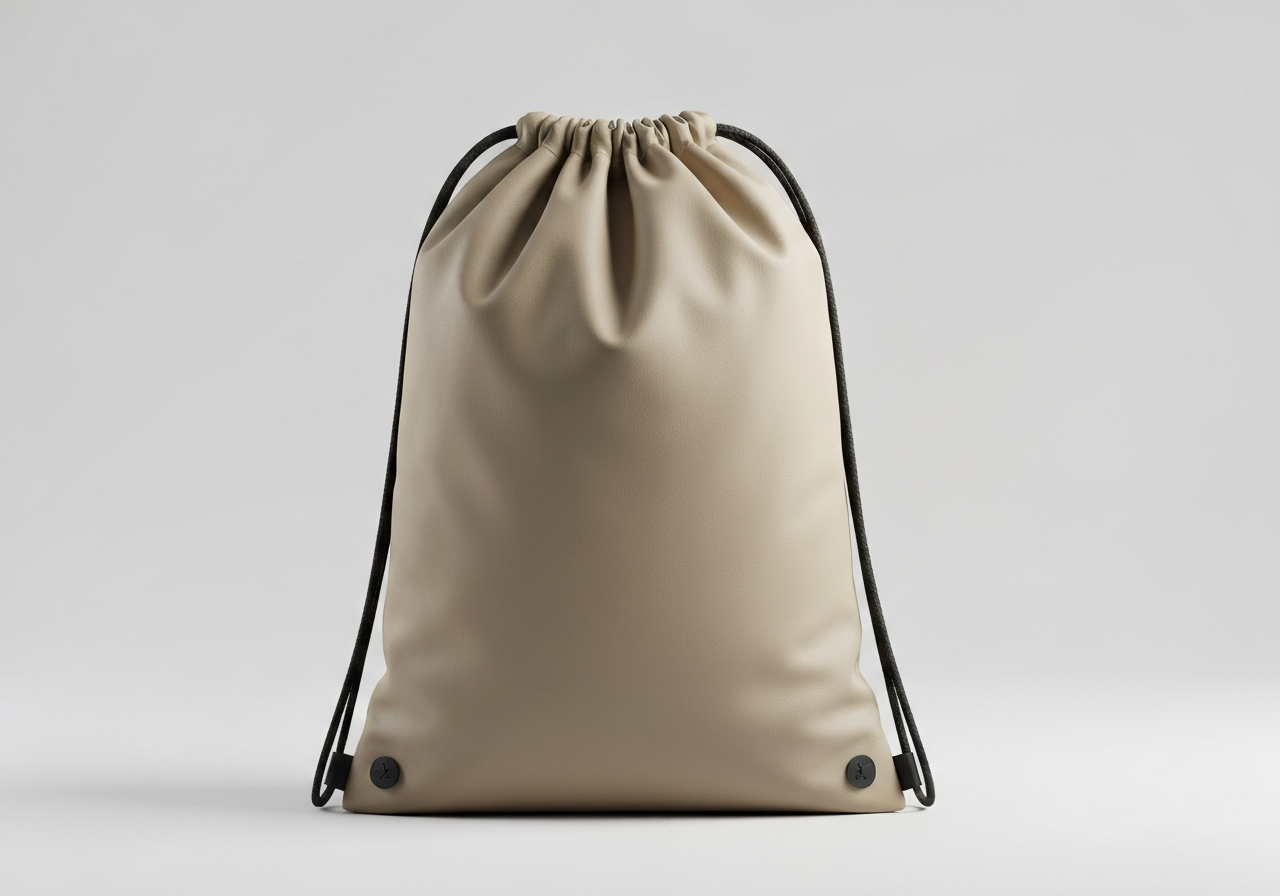

![hero-image: drawstring-bag.png]
¶ 정의 및 기술적 개요

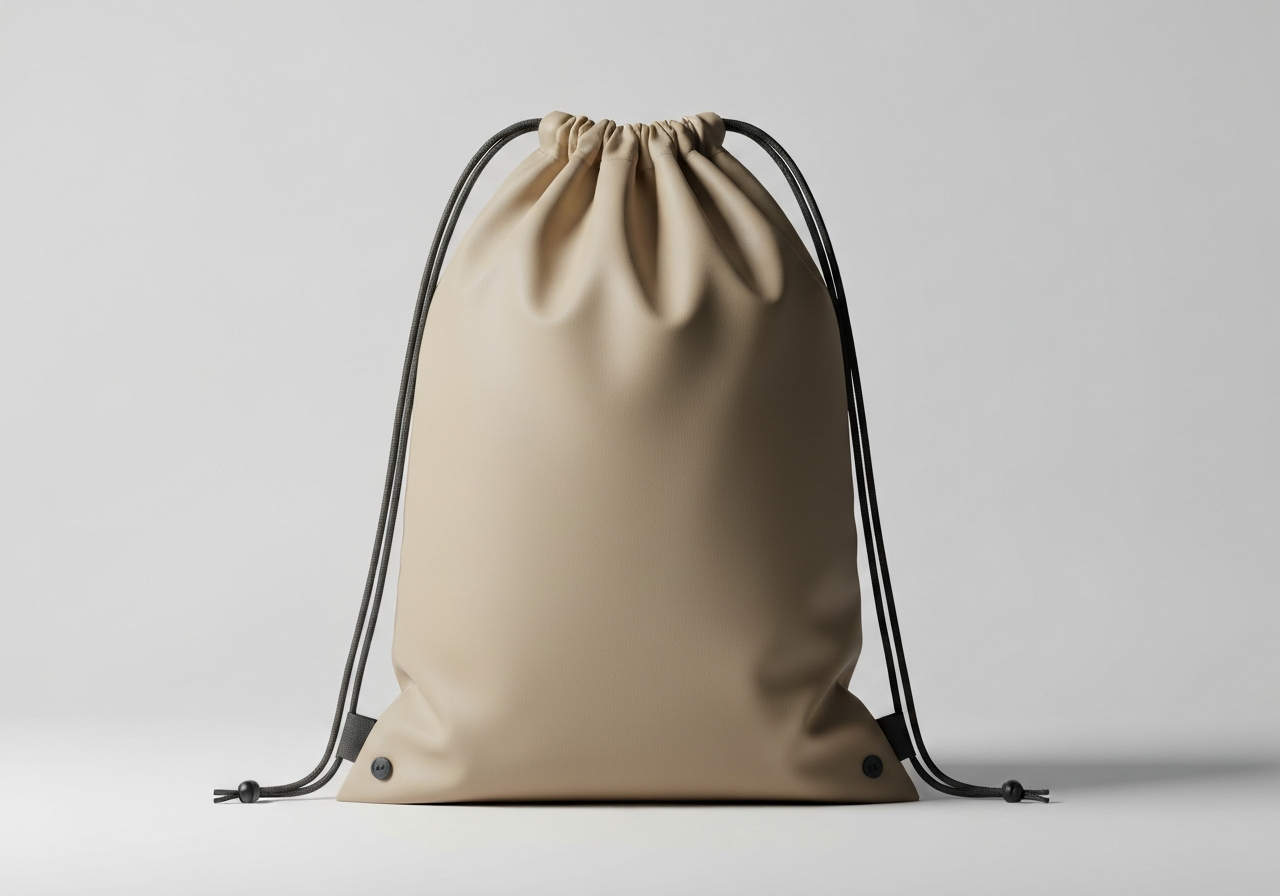

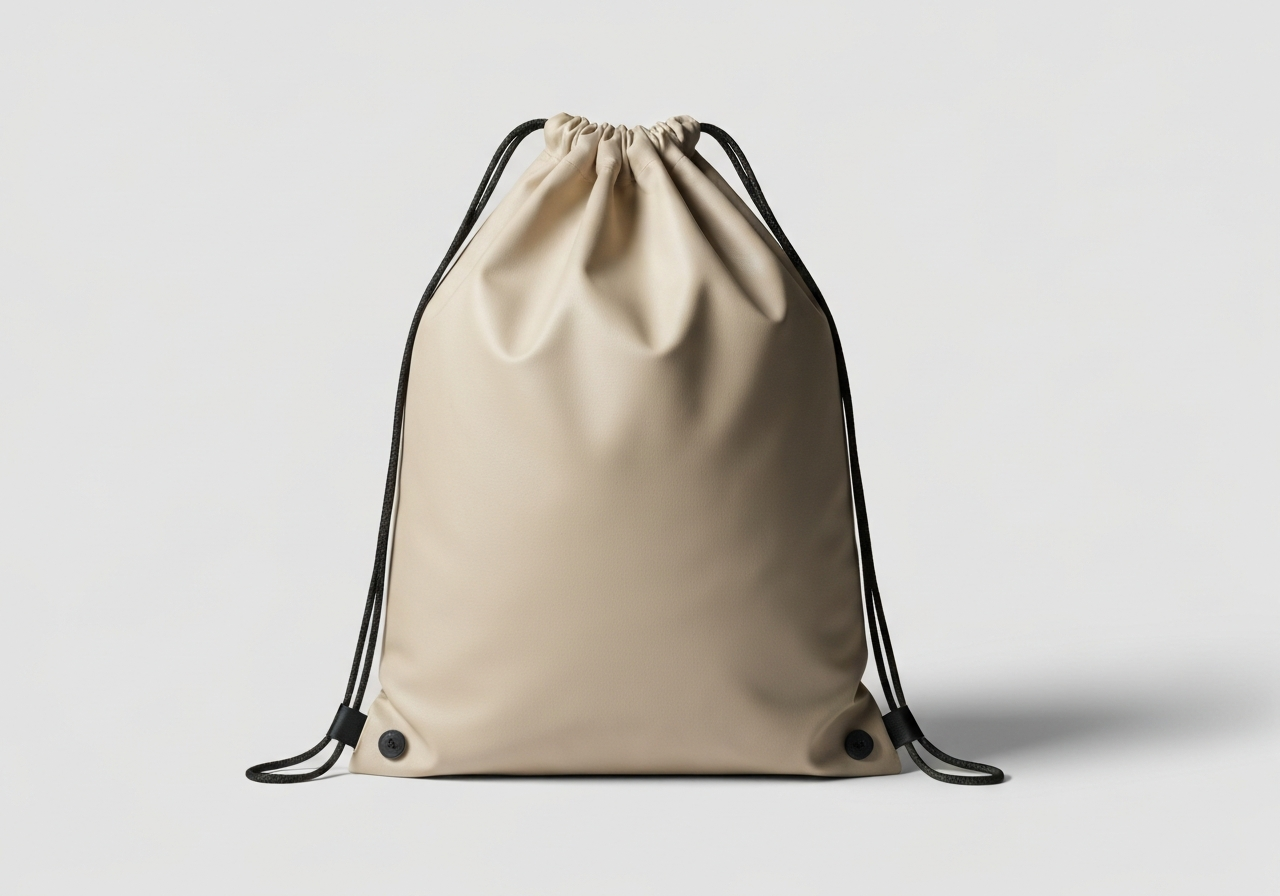

조임백(Drawstring Bag)은 가방 본체 상단의 원단을 일정 폭으로 접어 봉제하여 형성한 통로(Casing, 현장 용어 '헤드' 또는 '터널') 내부에 끈(Drawstring)을 삽입하고, 이를 인장하여 입구를 폐쇄하는 구조의 가방을 지칭한다. 별도의 기계적 잠금장치(지퍼, 단추, 버클) 없이 끈과 원단 사이의 마찰력(Friction) 및 원단 주름(Gathering)의 복원력을 이용한 개폐 메커니즘을 가진다.
봉제 기술적 관점에서 조임백은 단순해 보이나, 고속 대량 생산 시 터널 봉제의 평행도(Parallelism), 끈 출구(Eyelet/Buttonhole)의 내구 보강, 하단 고정 부위의 인장 강도(Tensile Strength) 확보가 품질의 핵심 지표가 된다. ISO 4915(스티치 유형) 기준으로는 주로 Class 301(본봉)과 Class 504(3사 오바로크) 스티치가 표준으로 적용되며, 중량물용의 경우 Class 401(2사 체인 스티치)이 혼용된다. ISO 4916(솔기 유형) 기준으로는 주로 Seam Type 2.02.03(터널 형성 솔기)이 적용된다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 (ISO 4915) | Class 301 (본봉), Class 504 (3사 오바로크), Class 401 (2사 체인) | 용도에 따른 스티치 조합 |
| 주요 재봉기 모델 | Juki DDL-9000C, Brother S-7300A, Juki MO-6814S, Brother HE-800B | 자동 사절 및 디지털 장력 제어 권장 |
| 바늘 시스템 | DB×1 (본봉 #11~#16), DC×27 (오바로크 #9~#14) | 원단 중량(GSM)에 따라 선정 |
| 표준 SPI (Stitches Per Inch) | 10 - 12 SPI (일반 직물), 8 - 10 SPI (중량 캔버스) | 촘촘할수록 원단 천공 손상 주의 |
| 봉사(Thread) 구성 | 바늘실: 코아사 40/2 또는 60/2 / 밑실: 동일 | 고강도 필요 시 20/3 또는 30/3 사용 |
| 최대 봉제 속도 | 4,000 ~ 5,000 spm | 실제 공정 효율은 3,500 spm 유지 권장 |
| 적합 원단 | Nylon Oxford, Polyester Taffeta, Cotton Canvas, Non-woven | 코팅 원단은 테플론 노루발 필수 |
| 장력 수치 (Towa 기준) | 윗실: 120 - 150g / 밑실: 20 - 30g | 원단 두께 및 실 종류에 따라 미세 조정 |
| 노루발 압력 | 2.0 - 3.0 kgf | 얇은 원단은 압력을 낮추어 퍼커링 방지 |
| 바늘 끝 형태 | SES (Light Ball Point) 또는 표준 R point | 합성 섬유의 경우 SES로 올 튐 방지 |
¶ 적용 분야 및 디테일 사양
조임백 구조는 독립적인 가방 제품 외에도 의류 및 산업용 부품의 핵심 디테일로 광범위하게 활용된다.
![application-image: drawstring-bag-details.png]
3.1 의류 분야의 디테일 적용 * 후드 티셔츠 및 아노락: 후드 입구(Hood Opening)와 하단 헴(Hem) 라인에 조임 구조를 적용하여 방풍 및 실루엣 조절 기능을 수행한다. 끈이 터널 내부에서 이탈하는 것을 방지하기 위해 터널 중앙에 '센터 바택(Center Bartack)' 공정을 추가하는 것이 표준이다. * 스포츠 조거 팬츠: 허리단(Waistband) 내부 터널에 조임끈을 삽입하여 사이즈 조절 기능을 제공한다. 주로 땀에 강한 폴리에스터 코팅 끈이나 고무줄이 혼용된 스트링을 사용한다.
3.2 가방 및 잡화 분야 * 백팩 스노우 스커트(Snow Skirt): 전문 등산용 백팩의 메인 수납부 상단에 연장된 원단(Extension Collar)을 조임백 구조로 제작하여 내용물 과적 시에도 안전하게 폐쇄한다. * 신발 주머니(Shoe Bag): 통기성이 좋은 메쉬(Mesh) 원단과 나일론을 혼용하며, 하단 모서리에 금속 아일렛을 박아 끈을 고정하는 방식이 표준이다. * 럭셔리 더스트백(Dust Bag): 고밀도 면(Cotton) 또는 융(Flannel) 원단을 사용하여 제품 스크래치를 방지한다. SPI를 12-14로 촘촘하게 설정하여 고급스러운 외관을 유지한다.
3.3 산업용 및 특수 용도 * 산업용 필터백: 내열성 및 내화학성이 요구되는 환경에서 아라미드(Aramid) 실이나 테플론 실을 사용하여 제작하며, 고압력을 견디기 위해 Class 401 체인 스티치를 적용한다.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
| 결함 항목 | 발생 원인 | 기술적 해결 방안 |
|---|---|---|
| 터널 폭 불일치 | 가이드(Folder) 미사용 또는 시접 컨트롤 미숙 | 정규 폴더 가이드 부착 및 마그네틱 조기(Gauge) 사용 |
| 끈 출구 원단 미어짐 | 아일렛 타공 후 보강 부족 또는 단추구멍 밀도 낮음 | 전자 바택으로 출구 주변 보강 또는 고주파 아일렛 압착 |
| 심 퍼커링 (Puckering) | 실 장력 과다 및 이송 톱니/노루발 압력 불균형 | 밑실 장력 완화, 톱니 높이 하향(0.8mm), 테플론 노루발 사용 |
| 하단 루프 탈락 | 끈 장력 집중 부위의 봉제 강도 부족 | 'X'자 박음질(Box-X Stitch) 또는 고밀도 바택 보강 |
| 끈 꼬임 및 삽입 불량 | 수동 삽입 시 방향성 무시 또는 터널 내 시접 걸림 | 자동 끈 삽입기 도입 및 터널 내부 시접 오바로크 정리 |
| 스티치 건너뛰기 | 두꺼운 시접 교차부에서 바늘 굴곡 발생 | 힌지형 노루발 사용 및 바늘대 높이 미세 조정 |
| 바늘 열 손상 | 고속 봉제 시 마찰열로 나일론 원단 융해 | 바늘 냉각 장치(Needle Cooler) 설치 및 실리콘 오일 도포 |
| 아일렛 탈락 (Eyelet Pop-out) | 원단 두께 대비 아일렛 다리 길이 부족 또는 압착 압력 미달 | 원단 두께에 맞는 아일렛 선정 및 유압식 압착기 압력(5kg/cm² 이상) 조정 |
| 끈 끝단(Aglet) 파손 | 열수축 튜브 가공 시 온도 부족 또는 저가형 플라스틱 사용 | Tipping 기계 온도 180-200℃ 유지 및 고밀도 수지 팁 사용 |
| 터널 입구 씹힘 (Fabric Bunching) | 노루발 압력 과다로 인한 원단 밀림 현상 | 차동 이송(Differential Feed) 조정 및 보상 노루발(Compensating Foot) 사용 |
| 좌우 끈 길이 편차 | 자동 절단기(Tape Cutter)의 피드 롤러 슬립 발생 | 롤러 압력 최적화 및 서보 모터 엔코더 값 보정 |
¶ 품질 검사 기준 (QC Standard)
- 개폐 기능 테스트: 끈을 양쪽에서 당겼을 때 터널 내부에서 걸림 없이 부드럽게 작동해야 하며, 입구가 완전히 폐쇄되어야 함. (현장 기준: 5회 연속 테스트 시 이상 무)
- 끈 길이 대칭성: Double Drawstring 타입의 경우, 노출된 끈의 좌우 길이가 동일해야 함. (허용 오차: ±10mm 이내)
- 인장 강도 테스트: 하단 끈 고정 부위에 규정된 하중(일반용 5kgf, 스포츠용 15kgf 이상)을 가했을 때 봉제선 터짐이나 원단 찢어짐이 없어야 함.
- 외관 직선도: 터널 봉제선이 원단 끝단과 평행을 유지해야 하며, 사절 후 잔사 길이가 3mm 이하로 관리되어야 함.
- 아일렛 부착 상태: 금속 아일렛 사용 시 날카로운 부분(Burr)이 노출되지 않아야 하며, 원단과 밀착되어 회전하지 않아야 함.
- 대칭성 검사: 가방을 평면에 놓았을 때 좌우 터널의 높이가 수평을 이루어야 함. (허용 오차 2mm 이내)
- AQL(Acceptable Quality Level) 적용: 대량 생산 시 AQL 1.5(중결함), 4.0(경결함) 기준을 적용하여 샘플링 검사 실시.
¶ 현장 은어 및 용어 매칭
| 구분 | 용어 | 비고 |
|---|---|---|
| 한국어 (KR) | 조임백 / 조리개백 / 스트링백 | '조리개'는 입구를 조이는 기능을 강조한 표현 |
| 일본어 (JP) | 巾着バッグ (Kinchaku Baggu) | 전통 주머니 형태를 지칭하는 표준 용어 |
| 베트남어 (VN) | Túi dây rút | 'Dây rút'은 조임끈, 'Túi'는 가방을 의미 |
| 중국어 (CN) | 束口包 (Shùkǒu bāo) / 抽绳包 | '束口'는 입구를 묶는다는 기능적 표현 |
| 현장 은어 | 시아게 (Shi-a-ge) | 최종 마무리, 실밥 제거 및 검사 공정 |
| 현장 은어 | 도메 (Do-me) | 바택(Bartack) 또는 되박음질을 지칭 |
| 현장 은어 | 하리 (Ha-ri) | 바늘(Needle)을 지칭 |
| 현장 은어 | 나라비 (Na-ra-bi) | 재단물을 공정 순서대로 나열하는 작업 |
| 현장 은어 | 단도리 (Dan-do-ri) | 작업 준비 및 기계 세팅 과정 |
| 현장 은어 | 조기 (Gauge) | 봉제 간격을 일정하게 유지해주는 가이드 장치 |
¶ 장비 세팅 및 공정 가이드
- 장력 설정 (Tension Control): 나일론이나 폴리에스터 타피타 원단 사용 시, 본봉의 윗실 장력을 평소보다 15-20% 낮게 설정하여 봉제선이 우는 현상(Puckering)을 방지한다. Towa 장력계 기준 윗실 130g, 밑실 25g이 표준 권장치이다.
- 노루발 선택 (Presser Foot): 터널 봉제 시 시접 단차를 원활하게 넘기 위해 힌지형 노루발(Hinged Foot) 또는 좌우 높낮이가 조절되는 보상 노루발(Compensating Foot) 사용을 권장한다.
- 바늘 선택 (Needle Selection): 기능성 합성 섬유나 고밀도 원단의 경우 원단 올 튐(Run) 방지를 위해 끝이 미세하게 둥근 Ball Point 바늘(SES)을 사용한다. 가죽 조임백의 경우 칼날 바늘(LR point)을 사용하여 절삭력을 높인다.
- 이송 조정 (Feed Mechanism): 원단 밀림(Plying) 방지를 위해 차동 이송(Differential Feed) 기능을 갖춘 오바로크 기계 사용 시, 원단 특성에 따라 이송비를 0.8~1.1 사이로 미세 조정한다. 톱니 높이는 일반 직물 기준 0.8mm~1.0mm가 적당하다.
¶ 공정 흐름도 (Process Flowchart)
¶ 관련 항목 및 부자재
- 아일렛 (Eyelet): 끈이 통과하는 구멍을 보강하기 위해 타공 후 부착하는 금속 또는 플라스틱 부속품. (규격: #18, #20, #23 등). 재질은 황동(Brass)이 부식 방지에 가장 유리하다.
- 바택 (Bartack): 끈의 끝단이나 하단 고정 부위를 보강하기 위해 좁은 폭으로 밀도 있게 박는 지그재그 보강 봉제. (표준: 28~42침). Juki LK-1900BN 모델이 주로 사용된다.
- 스토퍼 (Cord Stopper): 끈의 길이를 조절하고 고정하기 위해 끈에 끼우는 스프링식 플라스틱 부속품. 현장 용어 '돼지코'. 내부 스프링의 인장 강도가 1.5kgf 이상이어야 끈 밀림을 방지할 수 있다.
- 애글릿 (Aglet): 끈의 끝부분이 풀리지 않도록 플라스틱이나 금속으로 감싼 부분. 최근에는 열수축 튜브를 활용한 팁핑(Tipping) 공법이 주류다.
- 폴더 (Folder): 일정한 폭으로 원단을 접어주어 터널 봉제를 돕는 재봉기 부착용 보조 기구. 조임백 생산 효율을 30% 이상 향상시킨다.
¶ 국가별 생산 관리 특성 (실무 가이드)
- 한국 공장 (KR): 주로 브랜드 샘플이나 고가 굿즈 제작. 작업자 숙련도가 높으나 품질 표준화를 위해 마그네틱 조기 사용 권장. 실밥 처리(시아게) 기준이 매우 엄격하며, '조리개'라는 용어를 현장에서 주로 사용한다. 1인 완제 시스템(Whole Garment System) 비중이 높다.
- 베트남 공장 (VN): 대규모 라인 생산 기지. 터널 봉제 전담 자동기(Automatic Hemming Machine)를 배치하여 시간당 생산량(UPH)을 관리함. 공압식 끈 삽입기(Pneumatic Threader) 필수 운용. 'Chuyền'(라인) 단위의 분업화가 철저하다.
- 중국 공장 (CN): 부자재 수급 이점을 활용한 소재 다양성 확보. 대량 생산 시 원단 로스를 줄이기 위해 하단 고정 부위에 무봉제(High-frequency Welding) 방식을 적용하기도 함. 템플릿(Template) 봉제 기법을 활용하여 터널의 곡선 부위를 정밀하게 처리하는 기술이 발달해 있다.
¶ 소재별 봉제 주의사항 (Technical Note)
- 나일론 210D/420D Oxford: 가장 일반적인 소재. 원단이 미끄러우므로 이송 톱니 압력을 약간 높이고, 바늘은 #14를 사용한다. 코팅면이 서로 붙는 현상을 방지하기 위해 실리콘 오일을 실에 도포한다.
- 면 캔버스 (Cotton Canvas): 두께감이 있어 터널 교차 부위에서 바늘 부러짐이 잦다. 힌지 노루발을 사용하고 속도를 2,500 spm 이하로 하향 조정한다. 바늘은 Nm 100(#16) 이상을 권장한다.
- 부직포 (Non-woven): 저가형 홍보용 가방 소재. 열에 약하므로 고속 봉제를 피하고, SPI를 8 정도로 넓게 설정하여 원단 뜯어짐을 방지한다. 바늘은 끝이 뾰족한 R point를 사용하여 천공을 최소화한다.
- 메쉬 (Mesh): 구멍 사이로 바늘이 헛돌 수 있으므로, 터널 부위에는 반드시 우븐 테이프나 일반 원단을 덧대어(Binding) 봉제해야 한다. 장력은 평소보다 10% 높게 설정하여 스티치 풀림을 방지한다.
- 리사이클 폴리에스터 (GRS 인증): 재생 원단 특성상 섬유 강도가 불균일할 수 있으므로, 바늘 열 손상에 더 민감하다. 바늘 냉각 장치 사용이 필수적이다.
¶ 대체 기법 및 소재와의 비교
조임백 구조는 다른 개폐 방식과 비교했을 때 다음과 같은 기술적 장단점을 가진다.
- 지퍼(Zipper) 방식 대비: 지퍼는 완전 밀폐가 가능하나 곡선 구간 봉제가 까다롭고 고장률이 높다. 반면 조임백은 구조가 단순하여 생산 속도가 40% 이상 빠르며, 수선이 용이하다.
- 벨크로(Velcro) 방식 대비: 벨크로는 개폐가 빠르나 섬유 먼지가 붙기 쉽고 소음이 발생한다. 조임백은 소음이 없으며 원단 주름을 통한 자연스러운 볼륨 형성이 가능하다.
- 자석(Magnet) 스냅 대비: 자석은 무게가 무겁고 원단 손상 위험이 있으나, 조임백은 경량화에 최적화되어 스포츠 및 아웃도어 용도에 적합하다.
¶ 설비 유지보수 및 예방 정비 (Maintenance)
조임백의 대량 생산 라인에서는 설비의 미세한 결함이 대량 불량으로 이어질 수 있다. 시니어 기술자로서 권장하는 정비 항목은 다음과 같다.
- 가마(Hook) 상태 점검: 고속 봉제 시 바늘과의 마찰로 가마 끝(Hook Point)에 미세한 흠집(Burr)이 생기면 실 끊어짐의 원인이 된다. 매일 작업 전 연마 상태를 확인해야 한다.
- 사절 칼날 교체: 조임백은 끈 삽입 후 마무리를 위해 두꺼운 부위를 사절하는 경우가 많다. 칼날의 마모는 잔사 길이를 길게 만들어 품질을 저하시키므로 주 1회 교체 또는 연마를 권장한다.
- 급유 시스템 확인: 자동 급유 재봉기의 경우 오일 창의 색상을 확인하여 오염도를 체크하고, 펌프가 정상 작동하여 바늘대 상단까지 오일이 공급되는지 확인한다.
- 공압 시스템 배수: 자동 끈 삽입기나 아일렛 압착기 등 공압 설비를 사용하는 경우, 에어 필터의 수분을 매일 배출하여 실린더 부식을 방지해야 한다.
¶ 지속 가능성 및 환경 표준 (Sustainability)
최근 글로벌 브랜드들은 조임백 생산 시 다음과 같은 환경 표준 준수를 요구하고 있다.
- GRS (Global Recycled Standard): 재생 폴리에스터나 나일론 사용 시 원료의 출처와 가공 공정의 투명성을 증명해야 한다. 봉사(Thread) 또한 재생사를 사용하는 추세다.
- OEKO-TEX Standard 100: 피부에 직접 닿는 의류용 조임백의 경우, 유해 물질 미검출 인증이 필수적이다. 특히 금속 아일렛의 니켈(Nickel) 용출 여부가 중요하다.
- PFC-Free DWR: 발수 가공 원단 사용 시 환경 호르몬인 과불화화합물이 없는 가공법을 적용해야 하며, 이는 봉제 시 원단의 마찰 계수를 변화시키므로 장력 재설정이 필요하다.
¶ 실전 트러블슈팅 노하우 (Senior Technician's Tip)
"조임백 생산 시 터널 입구에서 끈이 자꾸 걸린다면, 봉제선 문제가 아니라 '시접의 방향'을 확인해야 합니다. 측면 솔기(Side Seam)의 시접이 끈이 들어오는 방향과 반대로 누워 있으면 끈 끝단이 시접 턱에 걸리게 됩니다. 이를 방지하기 위해 터널 입구 쪽 시접은 반드시 가름솔 처리를 하거나, 한쪽으로 꺾어 바택으로 눌러주는 '도메' 공정이 선행되어야 합니다.
또한, 끈의 종류에 따라 터널 폭을 유동적으로 설정해야 합니다. 면(Cotton) 끈은 마찰 계수가 높아 터널 폭을 끈 지름의 2.5배 이상 확보해야 하며, 나일론(Nylon) 끈은 미끄러우므로 2배 정도면 충분합니다. 만약 고속 봉제 중 실 끊어짐이 빈번하다면, 바늘대(Needle Bar) 높이를 0.1mm 하향 조정하고 가마(Hook)와의 타이밍을 미세하게 늦추어 루프 형성을 안정화하는 것이 현장 노하우입니다. 마지막으로, 자동 사절기 사용 시 잔사가 터널 내부로 말려 들어가지 않도록 흡입 장치(Suction Device)의 압력을 체크하십시오. 이러한 미세한 세팅 차이가 시간당 생산량(UPH) 15% 이상의 차이를 만듭니다."
¶ 미래 기술: 자동화 및 스마트 팩토리
조임백 제조 공정은 전통적으로 노동 집약적이었으나, 최근 Industry 4.0 기술의 도입으로 변화하고 있다.
- 로봇 끈 삽입 시스템: 비전 센서를 탑재한 로봇 팔이 터널 입구를 감지하고 끈을 자동으로 삽입하여 매듭까지 짓는 공정이 일부 선진 공장에 도입되었다.
- 디지털 텐션 제어: 재봉기의 장력을 실시간으로 모니터링하여 원단 두께 변화(시접 교차부)에 따라 자동으로 장력을 조절, 퍼커링을 원천 차단한다.
- RFID 통합 관리: 재단물에 RFID 칩을 부착하여 각 공정별 통과 시간과 불량률을 실시간 대시보드로 관리함으로써 생산 병목 현상을 즉각 해결한다.
