드라이백 (Dry Bag / Túi chống nước / ドライバッグ / 防水袋)
¶ 개요

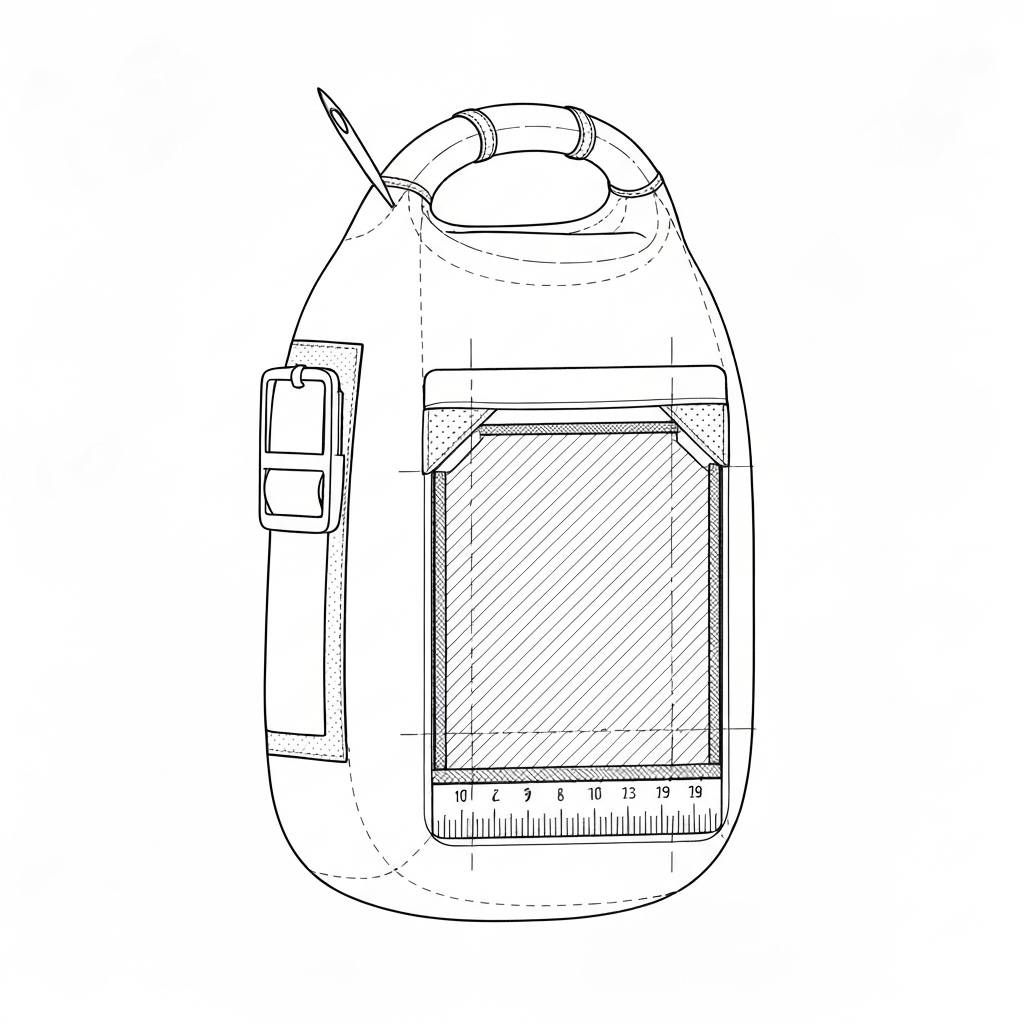

드라이백은 외부의 수분, 먼지, 모래로부터 내부 적재물을 완벽하게 보호하기 위해 설계된 고기능성 방수 가방입니다. 일반적인 봉제 가방과 달리 원단 간의 분자 결합을 유도하는 고주파 웰딩(High-Frequency Welding) 또는 열풍 접착(Hot Air Sealing) 공법을 주력으로 사용하며, 바늘구멍으로 인한 누수를 원천적으로 차단하는 것이 핵심 기술입니다. 하중이 집중되는 스트랩이나 버클 부위에는 ISO 4915 Class 301(본봉) 스티치가 적용되나, 이 역시 내부에 심테이프(Seam Sealing Tape) 처리를 거쳐 기밀성을 유지합니다.
[기술적 확장: 물리적 메커니즘 및 산업적 중요도] 드라이백의 핵심 메커니즘은 '기밀성(Airtight)'과 '수밀성(Watertight)'의 동시 확보에 있습니다. 일반적인 방수 가방이 원단 표면의 발수(Water Repellent) 처리에 의존하는 반면, 드라이백은 원단 자체의 불투과성과 접합부의 완전 밀폐를 지향합니다. 이는 단순히 비를 막는 수준을 넘어, 가방이 물에 빠졌을 때 내부의 공기층을 유지하여 부력을 형성하고 수압에 의한 침투를 방지하는 물리적 장벽 역할을 합니다.
산업 현장에서 드라이백 제조 기술은 '무봉제(Seamless)' 기술의 정점으로 평가받습니다. 전통적인 봉제 방식은 바늘이 원단을 관통하며 수천 개의 미세한 구멍을 만들고, 이는 모세관 현상에 의한 누수의 원인이 됩니다. 이를 극복하기 위해 도입된 고주파 웰딩은 생산 속도가 빠르고 접합부의 전단 강도(Shear Strength)가 원단 자체의 강도보다 높게 형성되는 장점이 있습니다. 반면, 초기 설비 투자비가 높고 PVC나 TPU 등 극성 분자를 가진 특정 소재에만 적용 가능하다는 제약이 있어, 소재 공학에 대한 깊은 이해가 필수적입니다.
¶ 정의 및 메커니즘

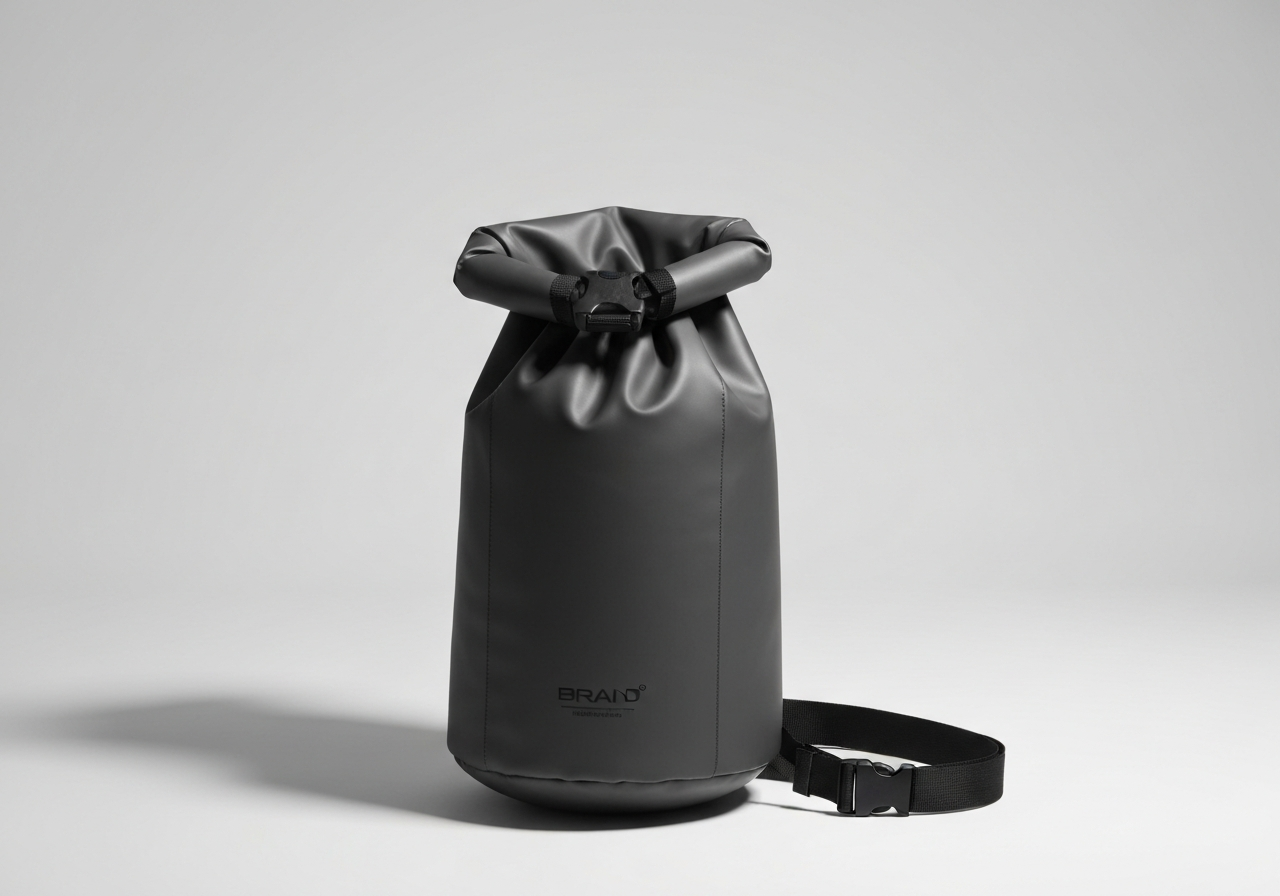

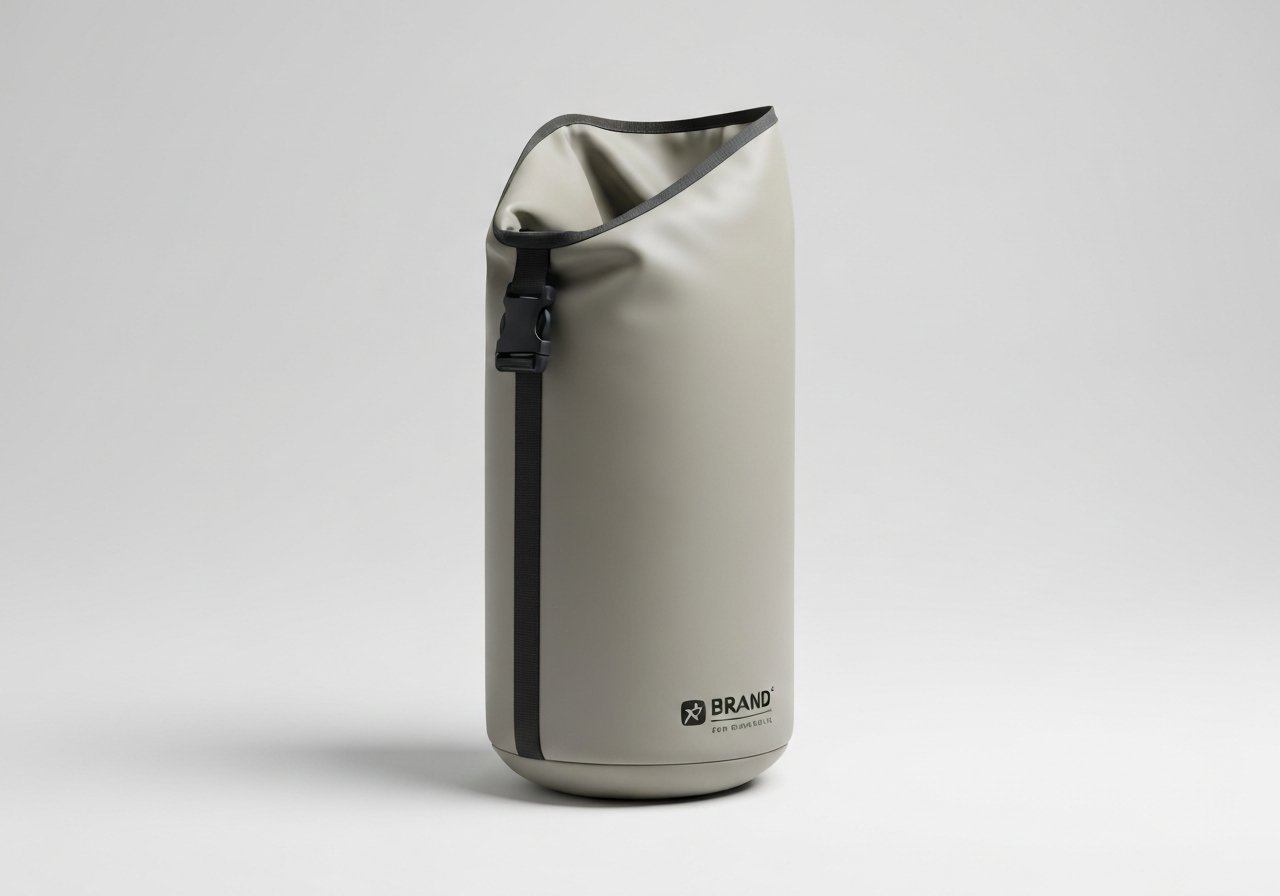

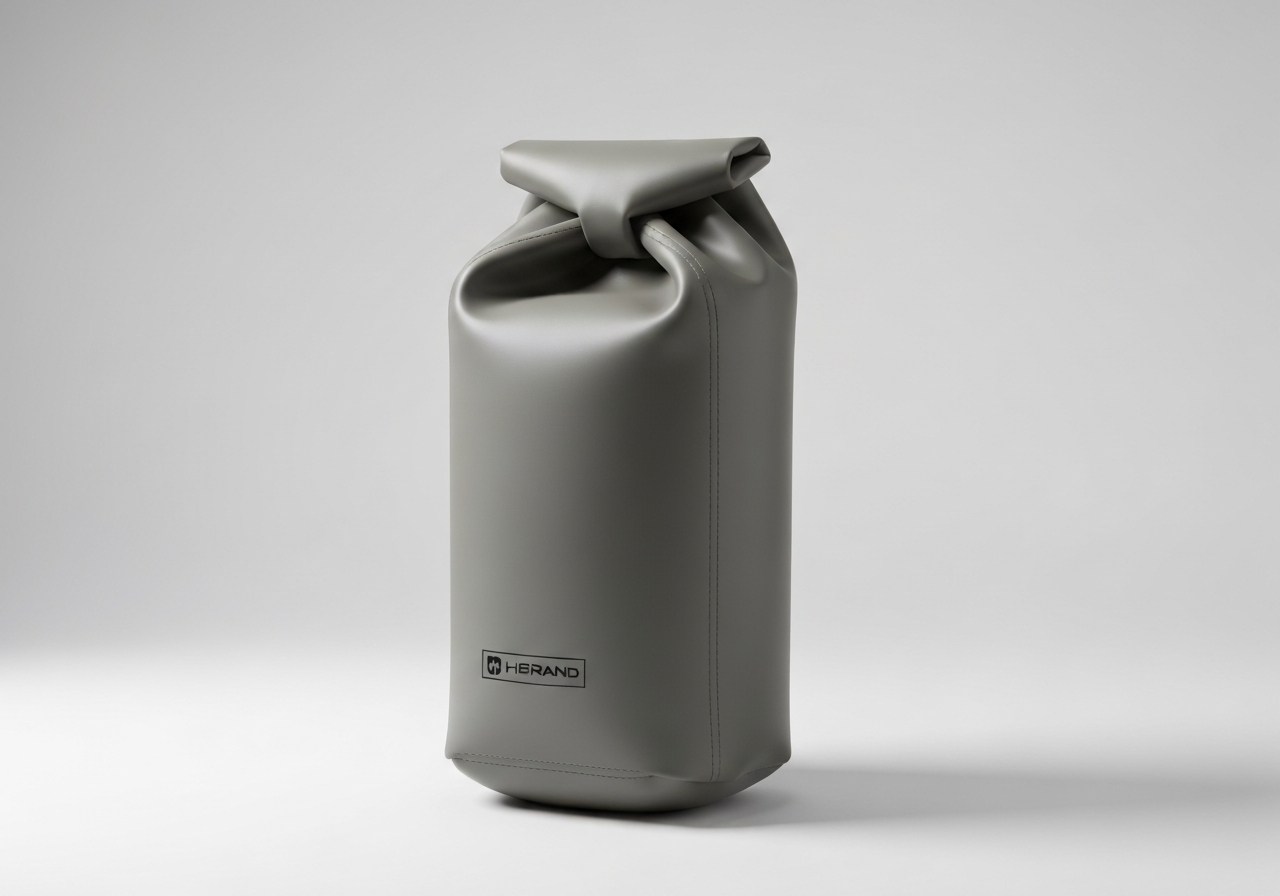

드라이백의 방수 성능은 '무봉제 접합' 기술에 기반합니다. - 고주파 웰딩 (HF Welding): 27.12MHz의 고주파 전자기장을 이용하여 PVC나 TPU 코팅층의 분자를 진동시켜 발생하는 마찰열로 두 원단을 융착시킵니다. 이는 원단 자체의 강도보다 접합부의 강도가 더 높게 형성되는 특성이 있습니다. - 열풍 심실링 (Hot Air Seam Sealing): 봉제가 불가피한 부위에 열풍으로 녹인 심테이프를 압착하여 바늘구멍을 밀봉합니다. - 롤탑 클로저 (Roll-top Closure): 입구 부분을 3회 이상 말아서 버클로 고정함으로써 수분 침투를 물리적으로 차단하는 방식입니다.
[기술적 확장: 물리적·기계적 작동 원리 및 현장 인식] 고주파 웰딩의 물리적 원리는 '유전 가열(Dielectric Heating)'에 있습니다. 고주파 전계 내에서 원단 코팅층의 극성 분자가 초당 수천만 번 회전하며 내부 마찰열을 발생시키고, 이 열이 융점(Melting Point)에 도달했을 때 압력을 가해 두 층을 하나로 합칩니다. 이때 금형(Mold)의 설계가 중요한데, 접합부의 끝단에 '티어 씰(Tear Seal)'을 설계하여 여분의 원단을 쉽게 제거함과 동시에 접합면의 응력 집중을 분산시킵니다.
역사적으로 드라이백 기술은 1940년대 제2차 세계대전 당시 미군의 고무 코팅 방수 배낭(M-1943 Jungle Pack 등)에서 기술적 모태를 찾을 수 있으며, 1970년대 아웃도어 레저 산업의 팽창과 함께 현대적인 고주파 웰딩 방식으로 발전했습니다. 초기에는 무거운 PVC 타포린이 주류였으나, 최근에는 환경 규제와 경량화 요구에 따라 TPU(Thermoplastic Polyurethane) 소재가 주를 이룹니다.
국가별 현장 인식 차이: - 한국 공장: 고부가가치 특수 사양(군용, 전문 다이빙용)에 집중하며, 심실링의 정밀도와 최종 검수(시아게) 단계에서의 기밀성 테스트를 매우 엄격하게 관리합니다. - 베트남 공장: 글로벌 브랜드의 대량 생산 기지로서, 자동화된 고주파 웰딩 라인과 전자 바텍기를 활용한 표준화된 공정 관리에 강점이 있습니다. - 중국 공장: 원단 생산부터 완제품 제조까지 수직 계열화되어 있어 원가 경쟁력이 높으며, 범용 고주파 장비를 활용한 다양한 디자인 변형에 능숙합니다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 (ISO 4915) | Class 301 (본봉), Class 401 (일부 보강 시) | 본체는 무봉제 웰딩 |
| 주요 장비 | 고주파 웰딩기 (HF Welder), 열풍 심실링기 (Hot Air Sealer) | Pfaff 8323, Juki LU-2810 등 |
| 자동화 장비 | 전자 바텍기 (Electronic Pattern Tacker) | Brother BAS-311HN (스트랩 보강용) |
| 바늘 시스템 | DP×17 (18# ~ 23#), DP×5 (심실링 보강 시) | 원단 두께에 따라 가변 |
| 바늘 끝 형태 | SES (Light Ball Point) 또는 SD (Round Point) | 코팅막 손상 방지 목적 |
| 일반 SPI | 7 - 10 SPI (Stitches Per Inch) | 스트랩 및 버클 부착 부위 |
| 사용 실 (Thread) | 고강력 나일론사 (Nylon 6.6) 210D/3 또는 280D/3 | 발수 처리된 실 권장 |
| 적합 원단 | PVC Tarpaulin (500D~1000D), TPU Laminated Nylon | 환경 규제에 따라 TPU 선호 증가 |
¶ 적용 분야

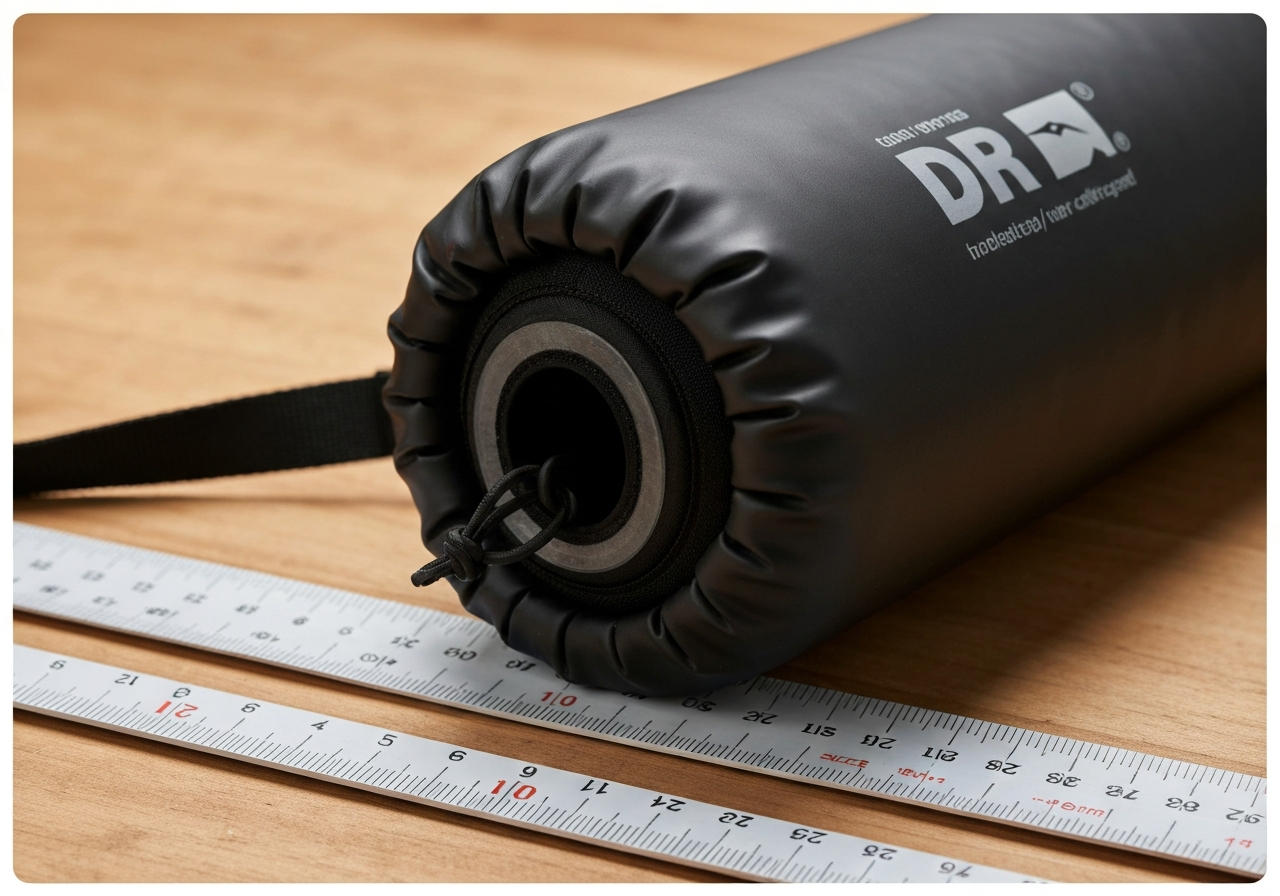

- 해양 스포츠 및 레저: 카약, 서핑, 스쿠버 다이빙용 방수 배낭 및 더플백.

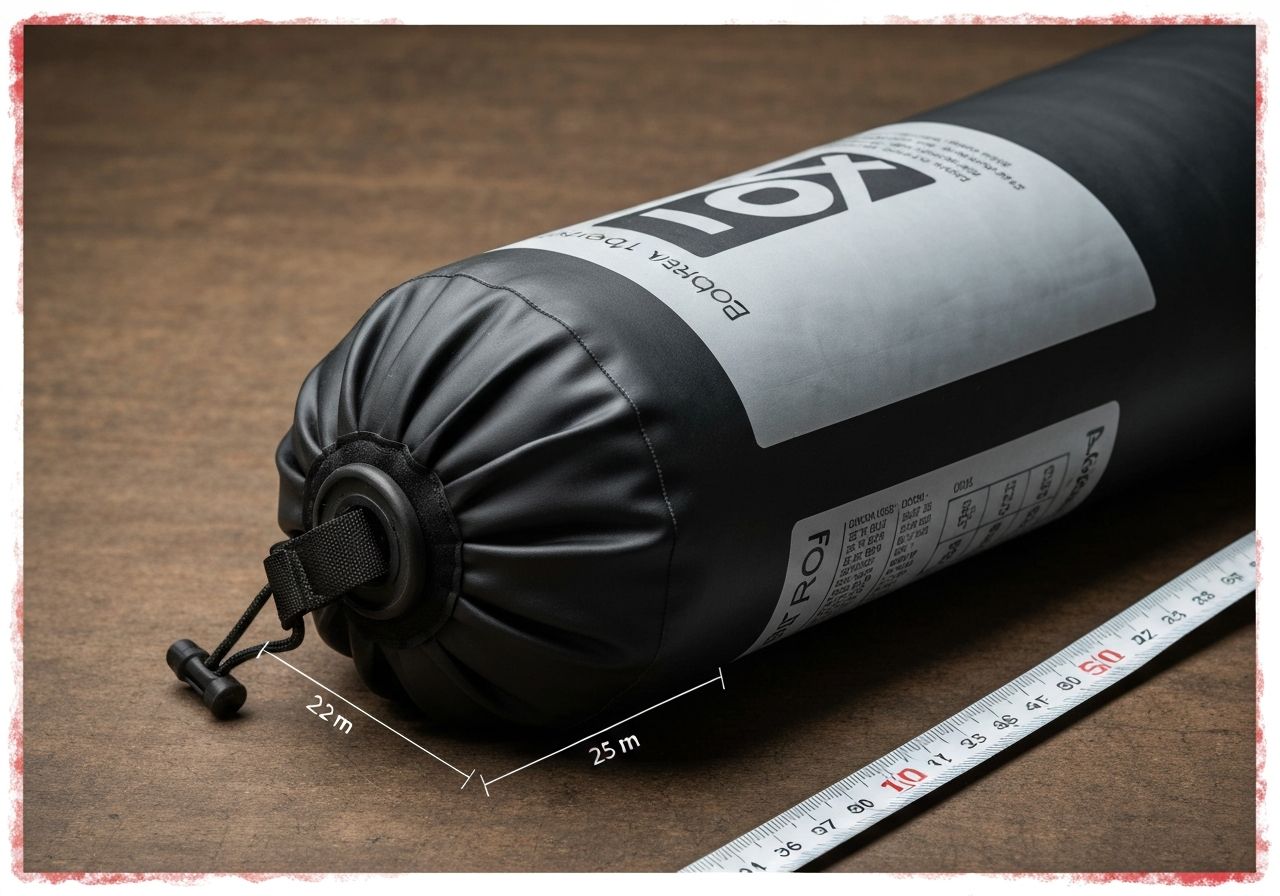

- 아웃도어 및 캠핑: 우천 시 장비 보호를 위한 드라이 sack, 침낭 케이스.

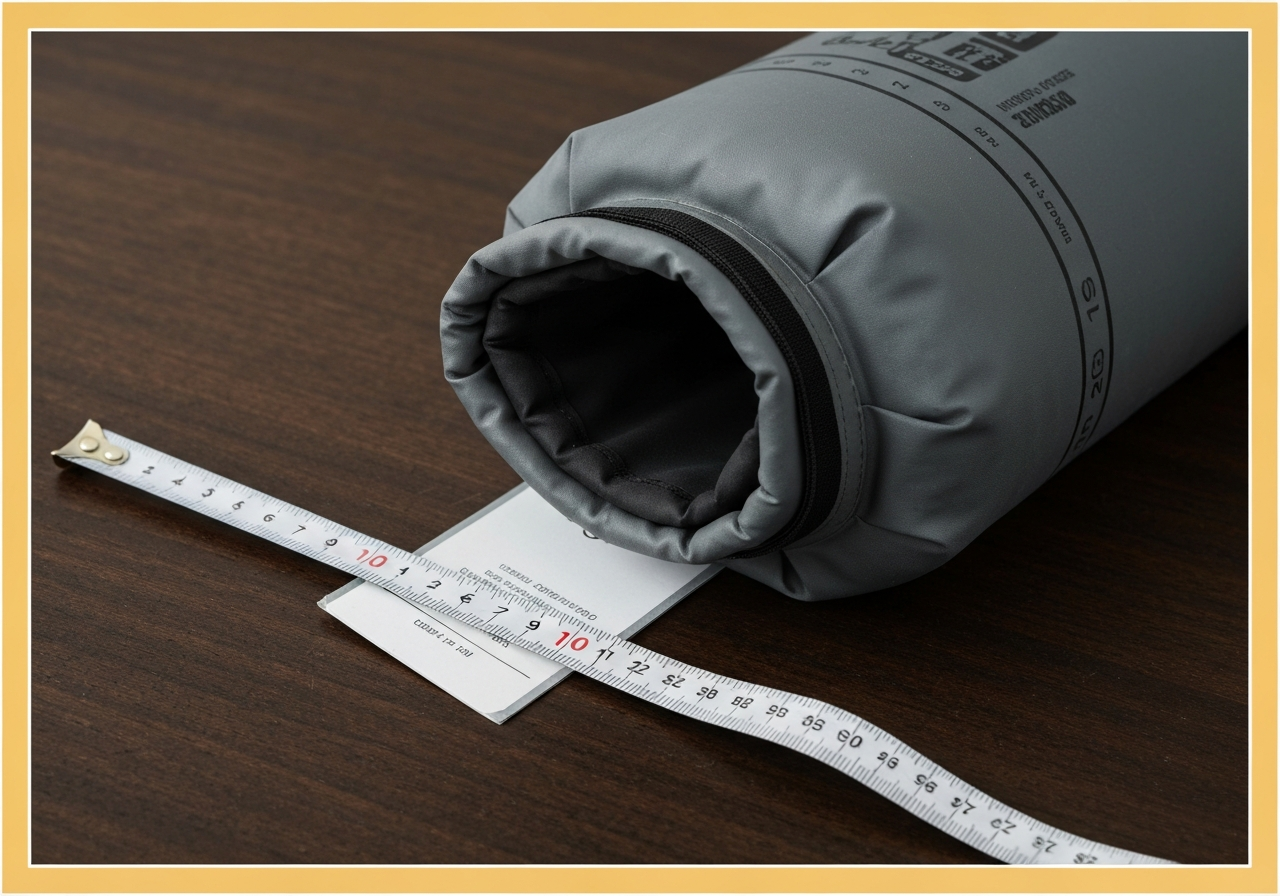

- 군사 및 특수 임무: 해군/해병대용 전술 방수 배낭, 부력 유지 가방.

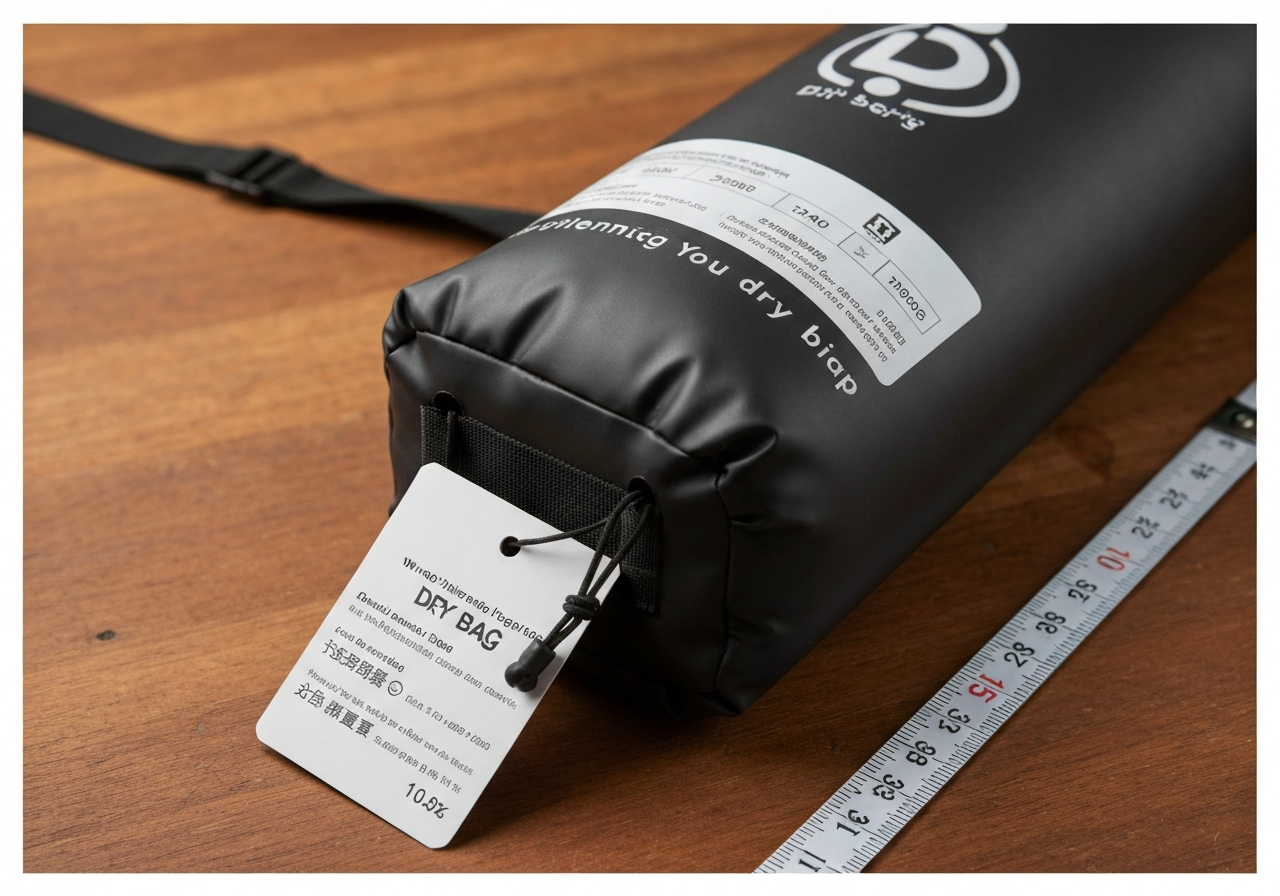

- 산업 및 의료: 오염 물질 차단용 폐기물 백, 구급용 방수 키트.

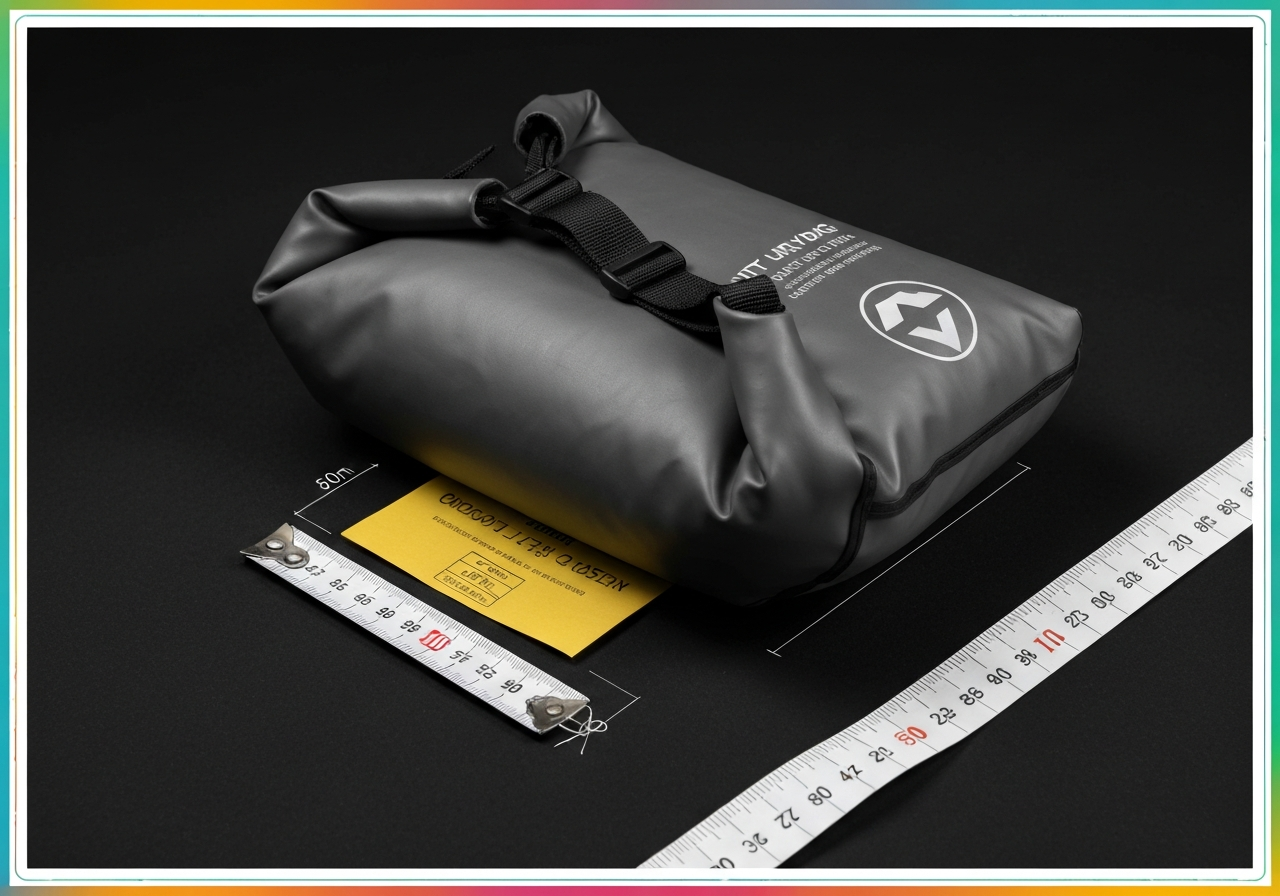

- IT 액세서리: 스마트폰 및 태블릿용 고주파 접합 방수 파우치.
[기술적 확장: 부위별 상세 적용 및 사양] 드라이백 기술은 가방 본체뿐만 아니라 의류와 액세서리의 특정 부위에도 정밀하게 적용됩니다.
-
의류 (Apparel): - 심리스 포켓 (Seamless Pocket): 고어텍스나 3레이어 기능성 자켓의 가슴 포켓 부착 시, 봉제 대신 고주파 웰딩이나 필름 접착을 사용하여 완전 방수를 구현합니다. - 지퍼 플래킷 (Zipper Placket): 앞중심 지퍼 부위에 열풍 심실링 처리를 하여 지퍼 틈새로 들어오는 수분을 차단합니다.
-
가방 (Bags): - 백팩 어깨끈 연결부 (Shoulder Strap Attachment): 하중이 가장 많이 걸리는 부위로, 단순히 원단에 박음질하는 것이 아니라 웰딩된 보강 패치(Reinforcement Patch) 위에 전자 바텍 처리를 하고, 내부에서 다시 심테이프로 마감합니다. - 사이드 메쉬 포켓: 신축성이 필요한 부위는 초음파 웰딩(Ultrasonic Welding)을 사용하여 원단 손상 없이 접합합니다.
-
업종별 SPI 및 실 종류 차이: - 스포츠/레저용: 거친 환경을 고려하여 7~8 SPI의 비교적 굵은 땀수를 사용합니다. 너무 촘촘하면(12 SPI 이상) 타포린 원단이 '우표 절취선'처럼 찢어지는 현상이 발생하기 때문입니다. 실은 고강력 나일론 6.6 본디드사(Bonded Thread)를 사용하여 마찰 저항을 높입니다. - 라이프스타일/IT용: 미관을 중시하여 10~11 SPI의 정밀한 본봉 스티치를 적용하며, 실은 원단 색상과 일치시킨 폴리에스테르 고강력사를 주로 사용합니다.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
- 웰딩 부위 스파크 (Arcing/Sparking) - 원인: 금형(Mold) 오염, 원단 내 이물질, 또는 과도한 고주파 출력. - 해결: 금형 표면 청소, 절연 테이프(Buffer - Mylar 또는 Kapton) 교체, 출력(Power) 단계적 하향 조정.
- 심테이프 들뜸 (Tape Peeling) - 원인: 열풍 온도 부족, 롤러 압력 불균형, 또는 원단 표면의 이탈제 잔류. - 해결: 열풍 온도 10~20°C 상향, 상하 롤러 압력 동기화, 원단 표면 알코올 세척 후 작업.
- 바늘구멍 누수 (Needle Hole Leakage) - 원인: 스트랩 부착 후 심실링 누락 또는 테이프 폭 협소. - 해결: 봉제선 양옆으로 최소 5mm 이상의 여유를 두는 심테이프 사용, 수압 테스트 강화.
- 원단 열변형 (Fabric Distortion) - 원인: 웰딩 시간(Dwell Time) 과다 또는 냉각 시간(Cooling Time) 부족. - 해결: 타이머 설정을 통해 용착 후 압력을 유지한 상태에서의 냉각 시간 확보.
- 스트랩 탈락 (Strap Failure) - 원인: 타포린 원단 특유의 미끄러움으로 인한 스티치 풀림. - 해결: 바텍(Bartack) 처리 시 가로/세로 보강 박음질(Box-X Stitch) 적용 및 고강력사 사용.
[실전 노하우: 현장 트러블슈팅 가이드] - "웰딩 면이 하얗게 뜬다(Whitening)": 이는 압력이 너무 높거나 냉각 시간이 부족할 때 발생합니다. 압력을 0.5kg/cm² 낮추고 냉각 시간을 1초 늘리십시오. - "심테이프 끝단이 말린다(Curling)": 노즐의 각도가 테이프 중심에서 벗어났거나, 롤러의 상하 속도가 맞지 않을 때 발생합니다. 롤러 차동(Differential Feed) 값을 재설정하여 상단 롤러가 미세하게 더 당겨지도록 조정하십시오. - "바늘 열화 현상": 두꺼운 PVC 작업 시 바늘 열로 인해 코팅이 녹아 바늘귀를 막는 경우, 실리콘 오일 컵(Thread Lubricator)을 장착하여 바늘 온도를 낮추어야 합니다.
¶ 품질 검사 기준 (Quality Control)
- 기밀성 테스트 (Air Leak Test): 제품에 공기를 주입하여 팽창시킨 후, 비눗물을 도포하거나 24시간 방치하여 압력 강하(Pressure Drop)를 측정 (AQL 1.0 적용).
- 수압 저항 테스트 (Hydrostatic Head Test): ISO 811 표준에 의거, 접합 부위에 일정 수압(최소 10,000mm H2O 이상)을 가해 투습 여부 확인.
- 인장 강도 테스트 (Grab Test): 웰딩 부위의 인장 강도가 원단 자체 강도의 80% 이상을 유지하는지 확인.
- 염수 분무 테스트 (Salt Spray Test): 해양 환경 사용을 고려하여 버클 및 D링 등 금속/플라스틱 부자재의 부식 저항성 검사.
¶ 현장 은어 및 용어 매칭
| 구분 | 용어 | 현장 은어/설명 | 비고 |
|---|---|---|---|
| KR | 웰딩 (Welding) | 고주파, 찍기 | 고주파 용착 공정 |
| KR | 심실링 (Seam Sealing) | 테이핑, 방수 테이프 | 봉제선 방수 처리 |
| KR | 시아게 (Shiage) | 마무리, 끝손질 | 일본어 유래, 최종 검사 및 포장 |
| VN | Ép cao tần | 엡 까오 턴 | 고주파(High Frequency) 압착 |
| VN | Dán đường may | 잔 드엉 마이 | 심실링 (Seam Tape 접착) |
| JP | 高周波ウェルダー | 코슈하 웨루다 | 고주파 웰딩기 장비 자체를 지칭 |
| JP | 目飛び (Metobi) | 메토비 | 스트랩 봉제 시 발생하는 땀뛰기 현상 |
| CN | 高频焊接 (Gāopín hànjiē) | 가오핀 한지에 | 고주파 용접 |
¶ 장비 세팅 가이드 (Technical Setting)
- 고주파 웰딩기 (HF Welder):
- 출력: 원단 두께 0.5mm 기준 3~5kW 설정.
- 용착 시간: 2.5~4.0초 (원단 재질에 따라 가변).
- 냉각 시간: 용착 시간의 50% 이상 확보하여 분자 결합 안정화.
- 열풍 심실링기 (Hot Air Sealer):
- 온도: TPU(350~450°C), PVC(450~550°C).
- 속도: 5~10m/min (원단 두께와 곡률에 따라 조정).
- 노즐 위치: 롤러 접점으로부터 5~8mm 전방에 위치시켜 테이프를 예열.
- 본봉 재봉기 (Lockstitch):
- 노루발: 타포린 이송을 위해 테플론(Teflon) 노루발 또는 상하차동(Walking Foot) 기종 사용.
- 장력 설정: Towa 장력계 기준, 밑실(Bobbin) 장력은 25~35g, 윗실 장력은 150~200g 수준으로 타이트하게 설정하여 스티치가 원단에 파묻히도록 유도.
¶ 공정 흐름도 (Process Flowchart)
¶ 관련 항목 및 표준
- IPX 등급: IPX4(생활방수)부터 IPX8(완전잠수)까지의 등급 체계 이해 필수. 드라이백은 최소 IPX6 이상을 목표로 함.
- TPU vs PVC: 환경 호르몬(프탈레이트) 이슈 및 저온 유연성 문제로 인해 유럽/미주 수출용은 TPU 선호도가 압도적임. TPU는 PVC보다 웰딩 온도가 낮고 접착력이 우수함.
- D-Ring & Buckle: 내식성이 강한 Duraflex 또는 ITW Nexus 부자재 주로 사용. 특히 저온 환경에서의 파손 방지를 위해 나일론 66 재질의 버클 권장.
- 심테이프 종류: 원단 코팅 재질과 동일한 재질(TPU 테이프 또는 PVC 테이프)을 사용해야 접착력이 확보됨.
¶ 소재별 웰딩 특성 비교 (Material Properties)
| 소재 | 웰딩 용이성 | 내마모성 | 내한성 | 환경 친화성 |
|---|---|---|---|---|
| PVC (Polyvinyl Chloride) | 최상 (극성 높음) | 우수 | 보통 (저온에서 경화) | 낮음 (프탈레이트) |
| TPU (Thermoplastic Polyurethane) | 상 | 최상 | 최상 (-40°C 유지) | 높음 (재활용 가능) |
| PE (Polyethylene) | 불가 (고주파 불가) | 낮음 | 우수 | 높음 |
| EVA (Ethylene Vinyl Acetate) | 보통 | 보통 | 우수 | 높음 |
¶ 현장 관리 포인트 (Factory Management)
- 습도 관리: 특히 TPU 원단은 습기에 취약하여 보관 시 가수분해(Hydrolysis)가 일어날 수 있습니다. 베트남 등 고온다습한 지역의 공장에서는 원단 창고의 습도를 50% 이하로 유지해야 합니다.
- 금형 수평도: 고주파 웰딩 시 금형의 수평이 0.1mm만 어긋나도 접합부의 두께가 불균일해져 누수의 원인이 됩니다. 매 교대 시간마다 테스트 피스(Test Piece)를 찍어 파괴 검사를 실시해야 합니다.
- 바늘 교체 주기: 타포린 원단은 바늘 끝을 빠르게 마모시킵니다. 4시간 가동 후 바늘 끝을 확대경으로 점검하여 코팅막 손상 여부를 확인하는 것이 불량률을 줄이는 노하우입니다.
- 전압 안정화: 고주파 장비는 전압 변동에 민감합니다. 공장 내 대형 모터 가동 시 발생하는 전압 강하가 웰딩 불량으로 이어지므로, 전용 전압 안정기(AVR) 사용이 필수적입니다.
- 작업자 안전: 고주파 웰딩기는 강력한 전자기장을 발생시키므로 심장 박동기를 착용한 작업자의 접근을 금지하며, 금형 사이에 손이 끼지 않도록 양수 조작 스위치(Two-hand Control)를 반드시 활성화해야 합니다.
