¶ 개요
덕(Duck)은 평직(Plain weave)으로 매우 조밀하게 제직된 고중량 면직물을 의미한다. 일반적인 캔버스(Canvas)보다 실의 밀도가 높고 표면이 매끄러우며, 내구성이 극도로 뛰어나 산업용 및 워크웨어 분야에서 표준적으로 사용된다. 봉제 현장에서는 원단의 두께와 강성으로 인해 일반 본봉기보다는 상하송(Walking Foot) 또는 침송(Needle Feed) 방식의 중량물 전용 재봉기가 필수적으로 요구된다.
물리적 메커니즘 측면에서 덕은 경사와 위사가 1:1로 교차하는 단순 평직 구조를 취하지만, 일반 직물과 달리 실의 꼬임(Twist)이 강하고 제직 밀도가 한계치에 가깝게 설계되어 있다. 이는 외부 마찰에 대한 저항력을 극대화하며, 수분 흡수 시 섬유가 팽창하여 조직 사이의 틈을 메우는 자가 밀폐(Self-sealing) 효과를 제공한다. 이러한 특성 때문에 과거 돛(Sail)이나 텐트와 같은 방수 기능이 필요한 장비에 주로 사용되었다.
대체 소재인 합성 섬유(나일론, 폴리에스터)와 비교했을 때, 덕은 고온에 노출되어도 녹지 않고 탄화되는 성질이 있어 용접용 앞치마나 고온 작업복에 적합하다. 또한, 시간이 지남에 따라 사용자의 활동에 맞춰 원단이 부드러워지며 고유의 에이징(Aging) 효과가 나타나는 심미적 장점도 보유하고 있다. 산업 현장에서 덕의 선택 기준은 단순히 두께뿐만 아니라, 인장 강도(Tensile Strength)와 인열 강도(Tear Strength)가 사양서(Spec Sheet)의 요구치를 충족하는지가 핵심이다.
¶ 정의 및 특징
덕 원단은 두 가닥 이상의 실을 꼬아 만든 합사(Plied yarn)를 사용하여 제직된다. 전통적인 분류 체계인 번호 체계(Numbered Duck)에 따라 1번(가장 무겁고 두꺼움)부터 12번(가장 가볍고 얇음)까지 구분된다.
¶ 2.1 번호 체계(Numbered Duck) 상세 사양
| 번호 (No.) | 중량 (oz/sq yd) | 주요 용도 | 기술적 특징 |
|---|---|---|---|
| 1 | 18 | 산업용 벨트, 중량 필터 | 극도의 강성, 특수 상하송 필수 |
| 2 | 17 | 부두 하역용 커버 | 고밀도 합사 사용 |
| 4 | 15 | 군용 텐트, 해상용 장비 | 방수 가공 병행 |
| 6 | 13 | 신발 갑피, 중량 토트백 | 내마모성 극대화 |
| 8 | 11 | 워크웨어 자켓, 바지 | 칼하트(Carhartt) 표준 중량 |
| 10 | 9 | 가벼운 의류, 라이닝 | 유연성과 내구성의 균형 |
| 12 | 7 | 셔츠, 모자, 가벼운 가방 | 일반 본봉기 봉제 가능 한계선 |
¶ 2.2 물리적·기계적 작동 원리
덕 원단은 고밀도 조직 특성상 봉제 시 바늘이 섬유 사이의 빈 공간을 찾는 것이 아니라, 강제로 섬유 다발을 밀어내거나 관통해야 한다. 이 과정에서 발생하는 마찰 저항은 일반 원단의 3~5배에 달하며, 이는 바늘의 발열과 실의 조기 단선으로 이어진다. 따라서 바늘의 형상과 표면 코팅(예: 크롬 또는 티타늄 코팅)이 봉제 품질을 결정짓는 중요한 요소가 된다.
- 고밀도 구조: 위사와 경사가 촘촘하게 맞물려 있어 방풍 및 내마모성이 우수하다. 특히 '더블 필 덕(Double Fill Duck)'은 위사에 두 가닥의 실을 나란히 배치하여 밀도를 더욱 높인 형태이다.
- 강성(Stiffness): 원단 자체의 힘이 강해 봉제 시 바늘 편위(Deflection)가 자주 발생하며, 이를 제어하는 것이 품질 관리의 핵심이다. 원단이 딱딱할수록 바늘이 원단을 뚫고 내려갈 때 휘어지기 쉬우며, 이는 가마(Hook)와의 타이밍 불일치를 유발한다.
- 국가별 현장 인식:
- 한국: '돗판' 혹은 '헤비 캔버스'로 통칭하며, 주로 가방 및 신발 갑피 공장에서 숙련공들이 다루는 까다로운 원단으로 인식된다.
- 베트남: 'Vải bố'라고 부르며, 주로 수출용 가방(Backpack) 생산 라인에서 상하송 기계 세팅의 기준이 되는 원단이다.
- 중국: '鸭帆布'로 불리며, 광동성 지역의 가방 클러스터에서 대량 생산 노하우가 축적되어 있다. 중국 공장에서는 원단의 강성을 죽이기 위해 봉제 전 '연화 가공(Softening)'을 거치기도 한다.
¶ 기술 사양표 (봉제 공정 기준)
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 | ISO 4915 Class 301 (본봉) / Class 401 (체인) | 접합 및 솔기 보강용 |
| 재봉기 유형 | 상하송 본봉 재봉기 (Walking Foot Machine) | 필수 사양 (이송력 확보) |
| 추천 모델 | Juki LU-2810, DNU-1541S / Brother DB2-B797 | 중량물 전용 (Heavy Duty) |
| 바늘 시스템 | DP×17 (135×17) #19 ~ #23 | 중량용 (경량 덕은 DB×1 #14~#16) |
| 바늘 끝 형태 | R (Round Point) 또는 SPI (Sharp Round Point) | 고밀도 조직 관통력 확보 |
| 일반 SPI | 6 ~ 10 SPI (땀수: 2.5mm ~ 4.2mm) | 원단 두께에 비례하여 설정 |
| 재봉사(Thread) | 바늘실: 코아사 20/3, 30/3 / 밑실: 동일 | 고강력 폴리에스터/면 혼방사 |
| 최대 봉제 속도 | 1,800 ~ 2,200 spm | 고속 봉제 시 바늘 열화 주의 |
| 노루발 압력 | 5.0kgf ~ 8.0kgf (고압 설정) | 원단 들뜸(Flapping) 방지 |
| Towa 장력값 | 바늘실: 180~250g / 밑실: 25~35g | 중량물 표준 장력 기준 |
¶ 적용 분야
덕 원단은 그 내구성과 구조적 안정성으로 인해 광범위한 분야에 적용된다. 각 용도에 따라 요구되는 SPI와 실의 종류가 달라진다.

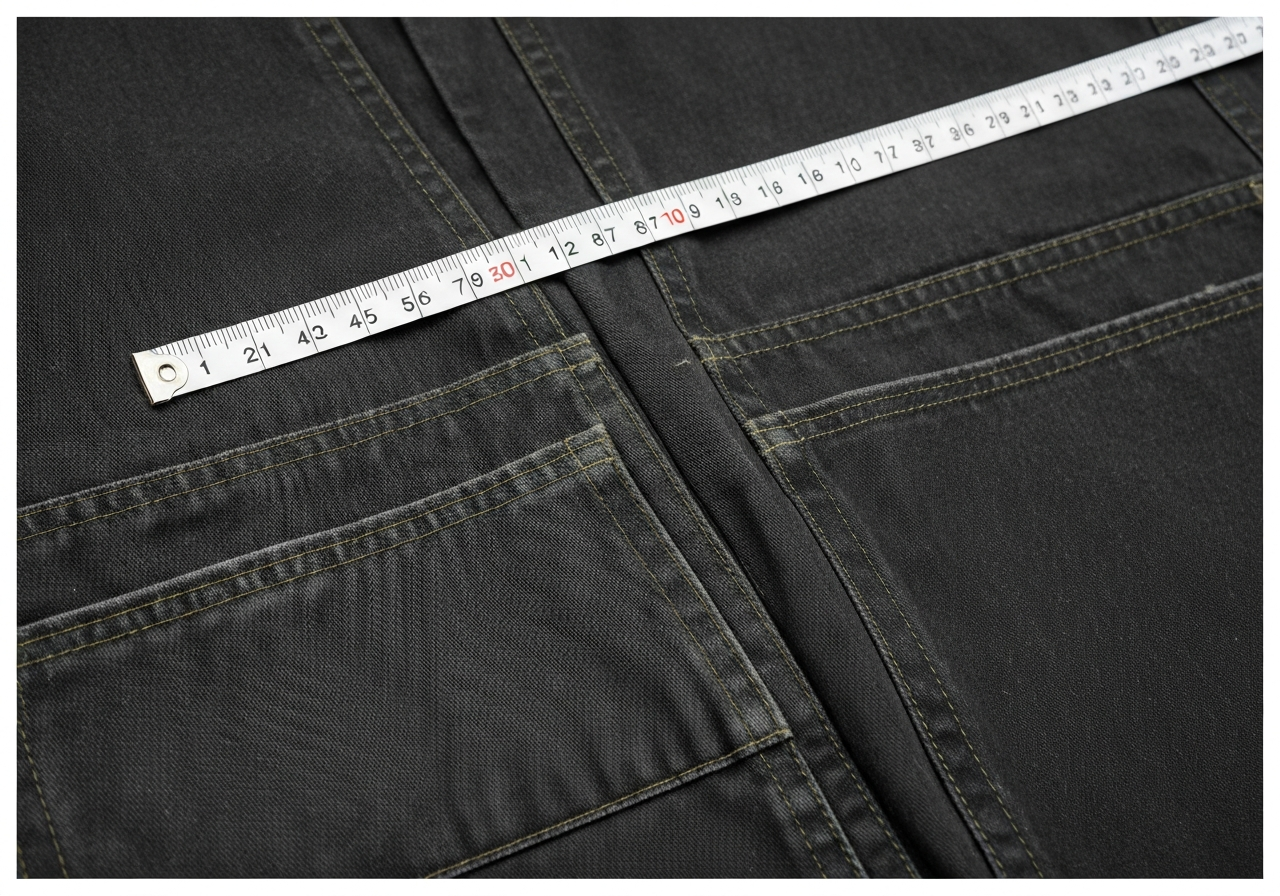

- 의류 (Workwear):

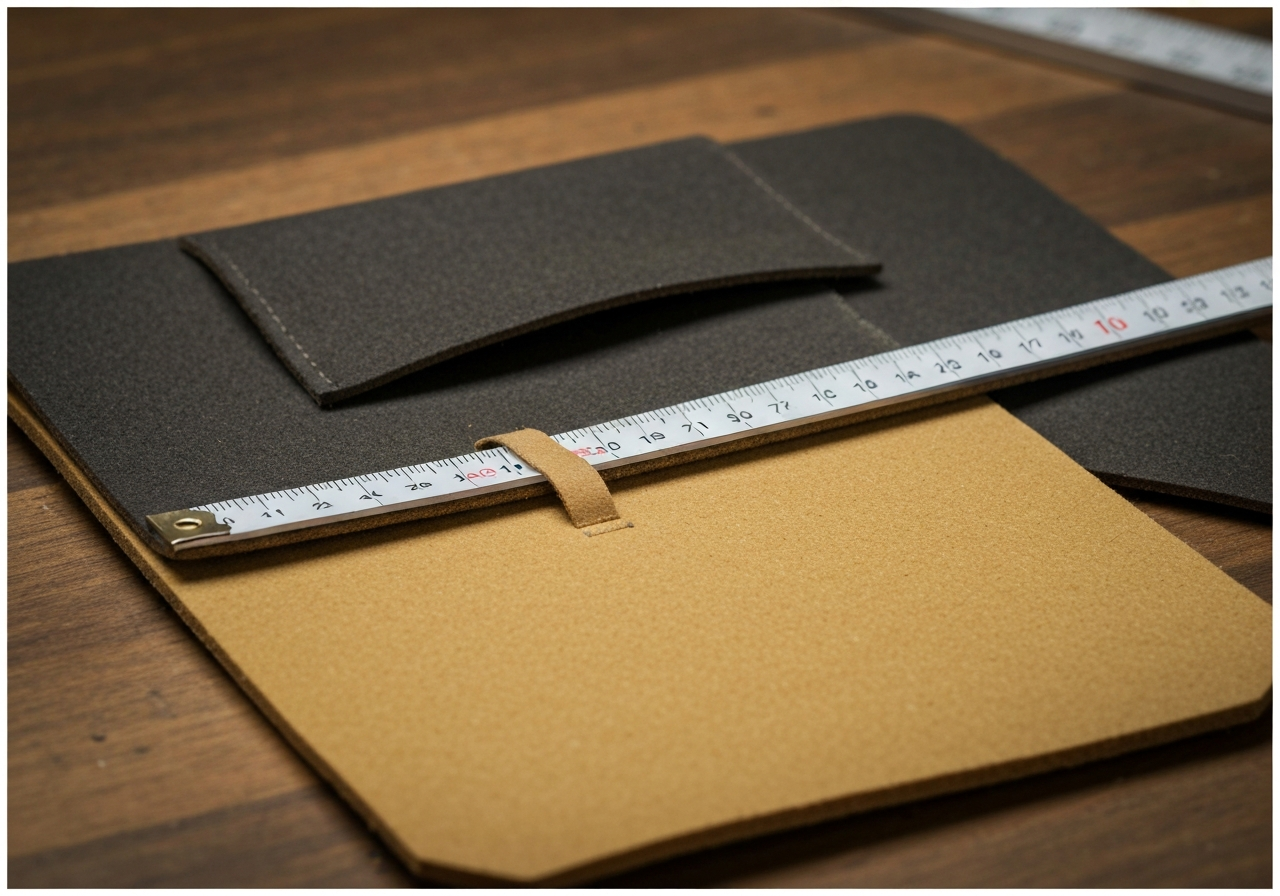

- **초어 코트(Chore Coat)**: 몸판과 소매의 연결부(Armhole)는 주로 3줄 체인스티치 또는 고강력 본봉으로 작업하며, 포켓 입구는 12~15 SPI의 고밀도 바텍(Bartack)으로 보강한다.
- **더블 니 팬츠(Double Knee Pants)**: 무릎 부분에 덕 원단을 한 겹 더 덧대는 공정으로, 시접이 겹치는 부위는 최대 4~6겹(약 5mm 이상)에 달하므로 상하송 기계의 강력한 피드력이 요구된다.
- **셔츠 옆솔기**: 쌈솔(Flat-felled seam) 처리를 통해 내구성을 확보하며, 10~12 SPI 설정을 권장한다.
- 가방 및 잡화 (Bags & Gear):
- 헤비 듀티 토트백: 바닥면(Bottom Panel)과 몸판의 결합 시 20/3 이상의 굵은 실을 사용하며, 핸들 연결부는 'Box-X' 스티치로 하중을 분산시킨다.
- 군용 배낭 및 파우치: MOLLE 시스템 적용 시 덕 원단 베이스에 나일론 웨빙을 봉제하며, 이때 바늘 열화를 방지하기 위한 냉각 장치가 필수적이다.
- 산업 및 야외용 (Industrial/Outdoor):
- 보트 커버 및 대형 텐트: 자외선 차단 및 방수 처리가 된 왁스드 덕(Waxed Duck)을 주로 사용하며, 봉제선 사이로 물이 새지 않도록 심실링(Seam Sealing) 테이프를 병행하거나 팽창사를 사용한다.
- 기계 보호 커버: 금속 파편이나 불꽃으로부터 기계를 보호하기 위해 15oz 이상의 헤비 덕이 사용된다.
¶ 주요 결함 및 해결 방안
- 눈뜀 (Skipped Stitches) - 원인: 고밀도 조직 관통 시 바늘이 휘어 가마(Hook) 끝이 루프를 잡지 못함. - 해결: DP×17 등 강성이 높은 바늘로 교체하고, 가마와 바늘 사이의 간극(Clearance)을 0.05mm 이하로 정밀 조정. 가마 타이밍을 표준보다 약 0.5~1mm 정도 늦게 설정하여 루프가 충분히 형성될 시간을 확보한다.
- 바늘 부러짐 및 열화 (Needle Breakage/Heat) - 원인: 두꺼운 원단과의 마찰열로 바늘이 약해지거나 부러짐. 특히 합성사가 섞인 코아사 사용 시 열로 인해 실이 바늘 구멍에 눌어붙는 현상 발생. - 해결: 바늘 냉각 장치(Needle Cooler) 설치, 봉제 속도를 2,000 spm 이하로 제한, 실리콘 오일(SF Oil) 도포.
- 땀뜸 및 시접 우글거림 (Seam Pucker) - 원인: 원단 강성에 비해 실 장력이 너무 높거나 이송 불균형 발생. 덕 원단은 수축률이 낮아 실의 장력이 조금만 높아도 원단이 우는 현상이 두드러짐. - 해결: 밑실 장력을 최소화하고, 상하송 노루발의 보조 이송 타이밍을 재점검. 필요 시 'I'자형 장력계를 사용하여 장력을 수치화하여 관리한다.
- 원단 표면 손상 (Feed Dog Marks) - 원인: 이송 톱니의 압력이 너무 강해 덕 원단 표면에 자국이 남음. 특히 밝은 색상의 덕 원단에서 검게 변색되는 현상(Metal Marking) 발생. - 해결: 톱니 높이를 낮추거나(0.8mm 권장), 고무 코팅된 톱니 또는 미세 치형 톱니 사용. 톱니의 날카로운 부분을 고운 사포로 연마한다.
- 실 끊어짐 (Thread Breakage) - 원인: 바늘 구멍(Eye)과 실의 마찰, 또는 가마 끝의 거칠기. 덕 원단의 거친 입자가 실을 갉아먹는 현상. - 해결: 바늘 호수를 한 단계 높여 마찰을 줄이고, 가마 표면을 연마(Polishing). 실의 꼬임 방향(S-twist/Z-twist)이 재봉기 회전 방향과 맞는지 확인한다.
- 심퍼커링 (Structural Jamming) - 원인: 고밀도 평직물 사이에 굵은 실이 삽입되면서 원단이 밀려남. - 해결: 바늘실 장력을 낮추고, 가능하면 바이어스 방향으로 재단하거나 SPI를 넓게 설정(땀수를 키움)한다.
¶ 품질 검사 및 관리 기준
- 중량 검증 (Weight Verification): 사양서에 명시된 oz(온스) 단위가 맞는지 샘플 커터와 정밀 저울로 측정 (오차 범위 ±5% 이내). 1 oz/sq yd는 약 33.91 g/m²로 환산하여 계산한다.
- 마찰 견뢰도 (Crocking Test): 덕 원단은 진한 색상(네이비, 브라운 등)의 경우 염료 탈락이 심하므로 AATCC 8 기준 건/습 마찰 테스트 필수. 특히 인디고 염색된 덕 원단은 이염 주의보 발령.
- 수축률 관리 (Shrinkage): 면 100% 덕은 세탁 후 수축이 크므로, 봉제 전 예비 세탁(Pre-wash) 또는 샌포라이징(Sanforizing) 가공 확인. ISO 6330 표준 세탁 테스트 후 수축률 3% 이내 관리.
- 발수 성능 (Water Repellency): 야외용 덕의 경우 스프레이 테스트(AATCC 22)를 통해 발수 등급(ISO 3 이상) 확인. 왁스드 덕의 경우 왁스 도포의 균일성 검사.
- 인열 강도 테스트: ISO 13937-2(엘멘도르프 법)에 따라 원단이 찢어지는 데 필요한 힘을 측정하여 작업복으로서의 안전성 검증.
- 인장 강도 테스트: ISO 13934-1(그래브 법)을 통해 원단의 최대 파단 하중을 측정하여 산업용 규격 준수 여부 확인.
¶ 현장 용어 및 은어
| 구분 | 용어 | 비고 |
|---|---|---|
| 한국어 (KR) | 덕 / 캔버스 | 현장에서는 두 용어를 혼용하나, 덕이 더 고밀도임 |
| 한국어 (KR) | 돗판 (Dotpan) | 일본어 '帆布(Hampu)'에서 유래된 은어. 두꺼운 캔버스류 통칭 |
| 베트남어 (VN) | Vải bố / Vải Canvas | 캔버스 및 덕 원단을 의미하는 일반적 명칭 |
| 일본어 (JP) | ダック / 帆布 (Hanpu) | 전통적으로 돛을 만드는 천에서 유래 |
| 중국어 (CN) | 鸭帆布 (Yā fānbù) | 영어 'Duck'을 직역한 용어 |
| 현장 은어 | 시아게 (仕上げ) | 봉제 완료 후 실밥 제거 및 최종 다림질 공정 |
| 현장 은어 | 오시 (押し) | 덕 원단의 시접을 꺾어 누름 박음질(Topstitching) 하는 작업 |
| 현장 은어 | 아다리 (タイミング) | 바늘과 가마 끝이 만나는 찰나의 시간차(Timing) 조정 |
| 현장 은어 | 메우치 (目打ち) | 두꺼운 덕 원단의 구멍을 뚫거나 시접을 정리할 때 쓰는 송곳 |
¶ 장비 세팅 가이드 (실무 상세)
- 장력 설정: 덕 원단은 실이 원단 조직 내부로 깊숙이 박혀야 내구성이 확보된다. 바늘실 장력은 일반 원단 대비 20% 높게 설정하되, 밑실은 부드럽게 풀리도록 'I'자형 장력계를 사용하여 25~30g 정도로 맞춘다. 장력이 너무 낮으면 원단 표면에 실이 떠 있는 '플로팅(Floating)' 현상이 발생하여 마찰에 취약해진다.
- 노루발 압력: 원단이 딱딱하여 바늘이 빠질 때 원단이 같이 들리는 '플래핑(Flapping)' 현상이 발생하기 쉽다. 노루발 압력을 5.0kgf 이상으로 강하게 조절하여 원단을 완전히 밀착시킨다. 단, 너무 강하면 이송 톱니 자국이 남으므로 주의해야 한다.
- 이송 톱니 타이밍: 상하송 기계의 경우, 바늘이 원단에 박힌 상태에서 톱니와 상부 노루발이 동시에 이동하도록 타이밍을 동기화하여 층간 밀림을 방지한다. 덕 원단은 마찰력이 커서 상하층 원단이 어긋나기 쉽다.
- 바늘 선택 및 교체 주기: #10 이하의 가벼운 덕은 DB×1 #14~#16, #8 이상의 무거운 덕은 DP×17 #19~#23 바늘을 사용한다. 덕 원단 봉제 시 바늘 끝의 마모 속도가 매우 빠르므로, 매 4~8시간 작업 후 바늘 끝을 확인하고 교체하는 것을 권장한다.
- 가마(Hook) 관리: 대형 가마(Large Hook)를 사용하는 재봉기를 선택하여 굵은 밑실(보빈)의 교체 빈도를 줄이고 생산성을 높인다. 가마에 쌓이는 면 먼지(Lint)를 에어건으로 수시로 제거해야 장력 변화를 막을 수 있다.
¶ 공정 흐름도 (Manufacturing Flow)
graph TD
A[원단 입고 및 oz 중량 검사] --> B[수축 방지를 위한 가공/워싱]
B --> C[고강력 커터를 이용한 정밀 재단]
C --> D[재단물 분류 및 번들링]
D --> E[상하송 재봉기 및 중량용 바늘 세팅]
E --> F[주요 부위 합복 봉제 - Class 301]
F --> G[스트레스 포인트 바텍 보강]
G --> H[시접 프레싱 및 시아게 작업]
H --> I[최종 품질 검사 및 검침기 통과]
I --> J[완제품 포장 및 출고]
J --> K[물류 배송]
¶ 실전 트러블슈팅 노하우
- 증상: 봉제선이 직선으로 나가지 않고 사선으로 휘어짐
- 진단: 덕 원단의 경사/위사 밀도 차이로 인한 '심 스큐잉(Seam Skewing)' 또는 노루발 압력 불균형.
- 조치: 노루발 좌우 압력을 균일하게 조정하고, 이송 톱니의 수평을 확인하라. 필요 시 원단을 약간 당기며 봉제하는 '핸들링' 기술이 필요하다.
- 증상: 두꺼운 시접 교차부에서 바늘이 멈추거나 모터가 과부하됨
- 진단: 재봉기 관성 부족 또는 서보 모터 토크 설정 낮음.
- 조치: 대형 풀리(Pulley)를 장착하여 저속 토크를 강화하거나, 바늘 관통력이 높은 전자식 모터로 교체하라. 수동으로 풀리를 돌려 한 땀씩 통과하는 것은 품질 편차를 유발하므로 지양해야 한다.
- 증상: 봉제 후 원단 꺾임 부위에 하얀 선이 생김
- 진단: 고밀도 덕 원단의 특성상 강한 압력이 가해지면 섬유 사이의 공기층이 눌리거나 염료가 밀려나는 현상.
- 조치: 프레싱(다림질) 시 직접적인 열판 접촉을 피하고 천을 덧대어 작업하라. 노루발 바닥면에 테플론 시트를 부착하여 마찰을 줄이는 것도 효과적이다.
¶ 관련 항목
- 캔버스 (Canvas): 덕과 유사하나 대개 실이 더 굵고 조직이 거친 평직물.
- 코듀라 (Cordura): 덕의 내구성을 나일론으로 구현한 고기능성 합성 원단. INVISTA 사의 등록 상표.
- 상하송 (Walking Foot): 두꺼운 덕 원단 봉제 시 필수적인 이송 메커니즘. 상부 노루발과 하부 톱니가 동시에 움직임.
- 온스 (Ounce/oz): 덕 원단의 두께와 무게를 결정하는 표준 단위 (1 oz = 33.91 g/m²).
- 바텍 (Bartack): 주머니나 스트랩 연결부 등 힘을 많이 받는 곳을 보강하는 고밀도 봉제. ISO 4915 Class 304(지그재그) 기반.
- 왁스드 덕 (Waxed Duck): 덕 원단에 파라핀 또는 비즈왁스를 침투시켜 방수 성능과 빈티지한 질감을 극대화한 소재.
- 샌포라이징 (Sanforizing): 직물의 수축을 방지하기 위한 기계적 방축 가공 공정. 덕 원단의 치수 안정성 확보에 필수.
