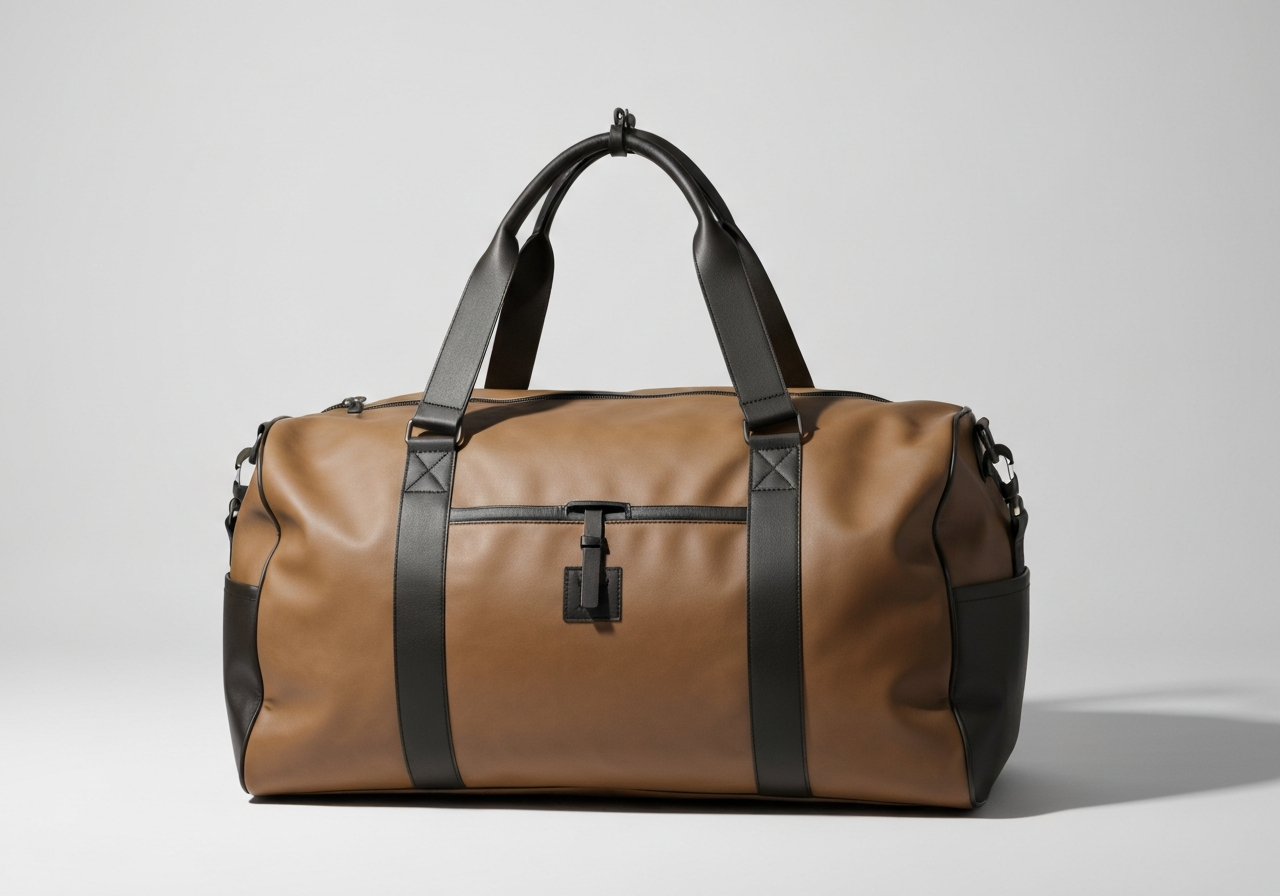

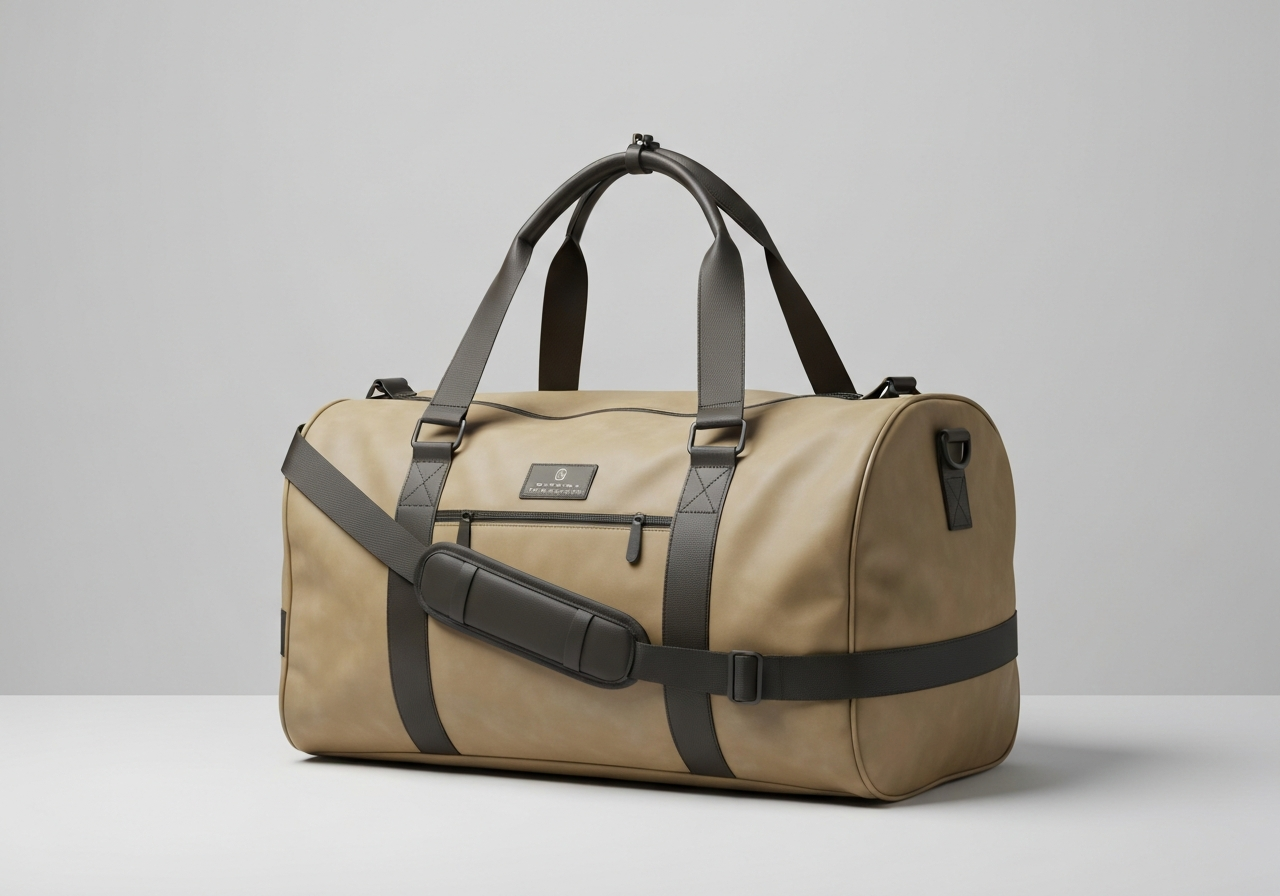

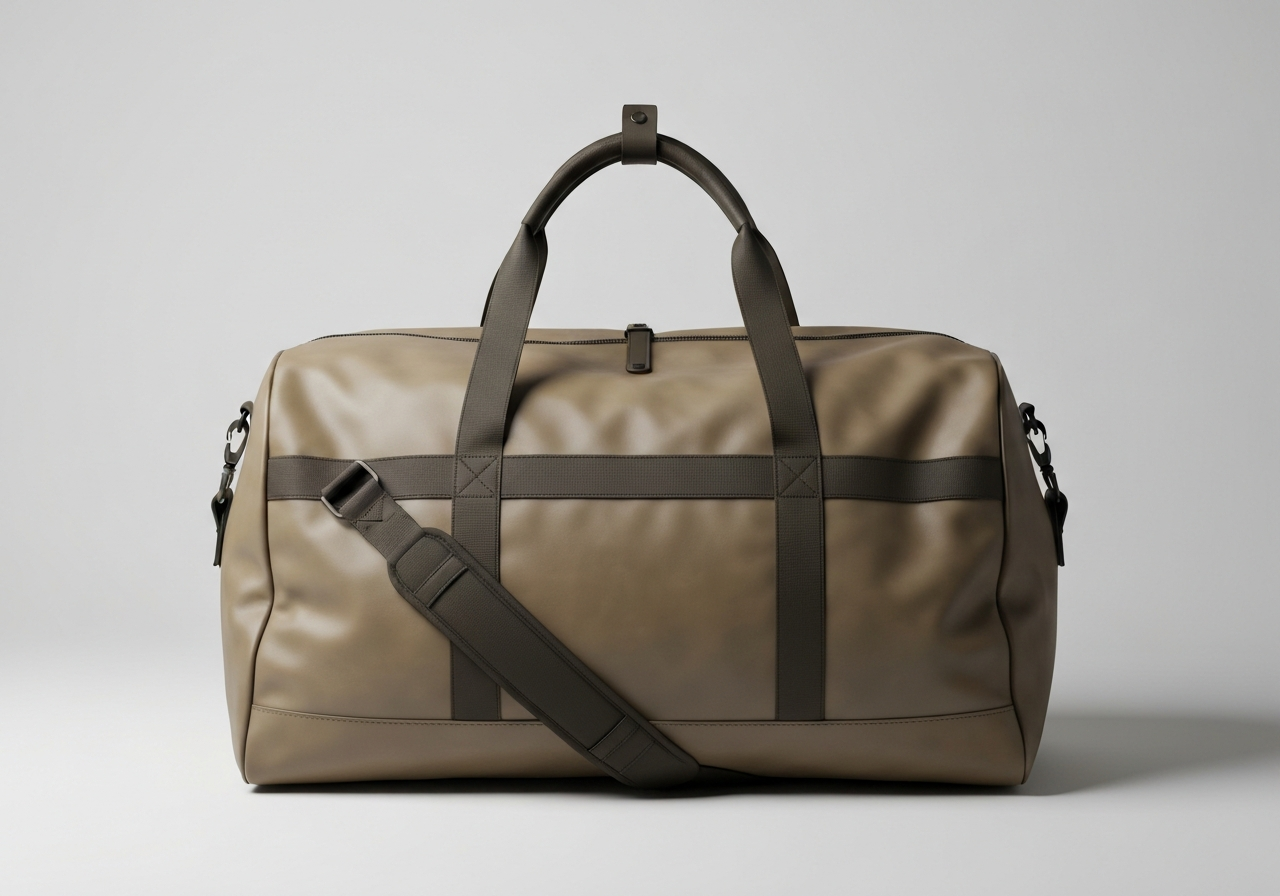

더플백 (Duffel Bag / túi trống / ダッフルバッグ)
¶ 정의 및 개요
더플백은 벨기에의 더플(Duffel) 시에서 생산되던 거친 모직물(Duffel cloth)로 만든 가방에서 유래하였으며, 현대 산업 봉제에서는 원통형 또는 직사각형의 본체를 가진 대용량 소프트 가방을 통칭합니다. 주로 여행, 스포츠, 군사적 목적으로 사용되며, 고중량을 견뎌야 하는 특성상 구조적 견고함이 최우선입니다. 제조 공정에서는 하중 분산을 위해 핸들 웨빙(Webbing)이 가방 본체 바닥면을 완전히 감싸는 'Wrap-around' 구조를 채택하며, 주요 접합부에는 ISO 4915 Class 301(본봉) 스티치와 고하중 보강을 위한 바택(Bartack) 공정이 필수적으로 적용됩니다.
기술적 관점에서의 확장 정의: 물리적 구조 면에서 더플백은 '인장 응력(Tensile Stress)'의 효율적 분산을 목적으로 설계된 구조체입니다. 일반적인 토트백(Tote Bag)이 상단 핸들 부착점에 모든 하중이 집중되어 원단 찢어짐(Fabric Tearing)이 발생하는 것과 달리, 더플백은 웨빙이 본체 하단을 지지하는 'U'자형 또는 'O'자형 루프 구조를 형성합니다. 이는 가방 내부의 적재물이 아래로 누르는 힘을 웨빙 전체의 인장 강도로 전환시켜 본체 원단에 가해지는 전단력을 최소화합니다.
봉제 산업의 역사적 배경을 살펴보면, 제1차 및 제2차 세계대전 당시 군용 개인 장구류(Duffel/Sea Bag)로 대량 생산되면서 표준화된 제조 공정이 확립되었습니다. 당시에는 거친 캔버스 원단에 굵은 면사를 사용했으나, 현대에는 코듀라(Cordura)나 발리스틱 나일론(Ballistic Nylon)과 같은 고기능성 합성 섬유와 나일론 본딩사(Bonded Thread)를 결합하여 내구성을 극대화합니다.
현장 인식 측면에서 한국 공장에서는 형태에 따라 '보스턴백(Boston Bag)'과 혼용하여 부르기도 하지만, 기술적으로는 원통형(Cylindrical) 구조를 더플백으로 엄격히 구분합니다. 베트남 공장(túi trống)에서는 대량 생산 라인에서의 효율성을 위해 본체(Body)와 측면(Side Panel)의 결합 공정을 분리하여 라인 밸런싱(Line Balancing)을 최적화하는 것이 특징이며, 중국 공장(旅行包)은 최근 자동화된 패턴 재봉기(Pattern Tacker)를 활용하여 핸들 보강 부위의 'Box-X Stitch'를 무인화하는 추세입니다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 (ISO 4915) | Class 301 (Lockstitch), Class 304 (Zigzag - 벨크로 부착용) | 더플백의 구조적 결합을 위한 핵심 스티치 규격 |
| 재봉기 유형 | 상하송 재봉기 (Walking Foot / Unison Feed), 실린더 베드 (Cylinder Bed) | 고하중용 본봉(Lockstitch) 시스템 |
| 주요 모델 (Flat Bed) | Juki LU-1508N, Juki LU-2810, Juki DNU-1541 | 더플백 본체 및 웨빙 합봉용 (Unison Feed) |
| 주요 모델 (Cylinder) | Juki LS-1341, Juki DSC-245, Juki DSC-246 | 원통형 측면(Side Panel) 및 파이핑 공정용 |
| 바늘 시스템 | DP×17 (Size 19-23), 135×17, 190R (Adler 기준) | 원단 두께 및 실 굵기에 따라 호수 조정 |
| 일반 SPI | 6 - 10 SPI (Stitches Per Inch) | 2.5mm - 4.0mm 땀수 (고하중용은 6-8 SPI 권장) |
| 실 구성 | 바늘실: 20/3, 30/3 Nylon Bonded / 밑실: 동일 또는 40/3 | 인장 강도 확보용 고강력 본딩사 |
| 최대 봉제 속도 | 2,000 - 2,500 spm (Stitches Per Minute) | 실제 현장 가동은 1,800 spm 권장 (열 발생 방지) |
| 적합 원단 | 캔버스(Canvas), 코듀라(Cordura), PVC 타포린, 발리스틱 나일론 | 600D - 1680D 고데니아 원단 |
| 장력 설정 (Towa 기준) | 윗실: 150 - 250g / 밑실: 25 - 35g | 20번 본딩사 기준 표준 세팅값 |
| 노루발 상승 높이 | 9mm (무릎 리프터 사용 시 최대 16mm) | Juki LU-1508N 기준 사양 |
| 가마 유형 (Hook) | 수평 대형 가마 (Large Hook / Double Capacity) | 굵은 실 사용 시 밑실 용량 확보 필수 |
¶ 주요 적용 분야 및 공정 상세
-
본체 결합 (Main Seam Construction):
- 대용량 적재 시 내부 압력을 견디기 위해 시접을 랍빠(Binder) 처리하거나 파이핑(Piping)을 삽입하여 봉제선의 전단 강도를 높임.
- 원통형 구조의 측면(Side Panel) 결합 시에는 실린더 베드(Cylinder Bed) 미싱(Juki LS-1341 등)을 사용하여 곡선 구간의 이송 불균형을 방지함.
- 기술적 팁: 파이핑 삽입 시 0.3mm~0.5mm 정도의 여유를 두어 봉제해야 뒤집기(Turning) 공정 후 모서리가 터지는 현상을 방지할 수 있음.
-
스트랩 및 핸들 보강 (Strap Reinforcement):
- 핸들이 본체와 만나는 지점에는 'Box-X Stitch'(사각 엑스자 보강)를 적용.
- 하중이 집중되는 웨빙 끝단에는 전자 바택(Electronic Bartack)을 최소 28침 이상 설정하여 보강.
- 비교: 일반적인 직선 되박음질(Backstitch)은 반복적인 하중 시 실이 풀릴 위험이 크므로, 반드시 교차 보강(Cross-reinforcement)이 포함된 패턴 봉제를 권장함.
-
지퍼 부착 (Zipper Attachment):
- 8호(No.8) 이상의 굵은 코일 지퍼 또는 황동 지퍼를 사용.
- 지퍼 테이프와 원단 사이의 단차로 인한 땀뜀을 방지하기 위해 외노루발(Hinged Presser Foot) 사용 필수.
- 공정 주의: 지퍼 끝단(Zipper End)은 본체 봉제선 안쪽으로 최소 1인치 이상 연장되어야 슬라이더 조작 시 가해지는 횡압력을 견딜 수 있음.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
-
땀뜀 (Skipped Stitch):
- 원인: 원단 겹침부(Cross Seam) 통과 시 바늘이 휘거나 가마(Hook)와의 타이밍이 어긋남.
- 해결: DP×17 등 강성이 높은 바늘로 교체하고, 바늘대 높이와 가마 끝(Hook Point)의 간극을 0.05mm 이내로 재설정.
- 현장 노하우: 두꺼운 부위 진입 전 노루발 뒤쪽에 원단 조각(Leveling block)을 고여 노루발의 수평을 유지하면 땀뜀을 80% 이상 예방 가능.
-
실 끊어짐 (Thread Breakage):
- 원인: 고밀도 나일론 원단 봉제 시 마찰열로 인해 합성사가 녹음.
- 해결: 실리콘 오일(Thread Lubricant) 탱크를 장착하고, 바늘 냉각 장치(Needle Cooler)를 가동하여 열 발생 억제.
- 미검증: 특정 저가형 본딩사는 고속 봉제 시 본딩제가 바늘 구멍에 고착되어 실 끊어짐을 유발할 수 있음.
-
원단 밀림 (Ply Shift / Uneven Feeding):
- 원인: 상하 원단 이송 속도 차이로 인해 끝단이 맞지 않음.
- 해결: 상하송(Walking Foot)의 내부/외부 노루발 교차 높이를 동일하게 조정하고, 노루발 압력을 원단 두께에 맞춰 최적화.
-
지퍼 파동 (Zipper Waving):
- 원인: 지퍼 테이프를 과하게 당기거나 원단과 지퍼의 수축률 차이 발생.
- 해결: 무장력 피딩(Tension-free feeding)을 준수하고, 지퍼 전용 가이드(Folder)를 사용하여 일정한 간격 유지.
-
기름 오염 (Oil Stains):
- 원인: 고속 회전 가마에서 비산된 오일이 원단에 침투.
- 해결: 가마 오일 공급량을 최소화하고, 비산 방지 캡(Oil Shield) 장착 및 정기적인 청소 실시.
¶ 품질 검사 기준 (QC Standards)
- 인장 강도 테스트 (Tensile Strength): 핸들 및 숄더 스트랩 연결 부위에 바이어 지정 하중(예: 40kg/1분 유지)을 가해 봉제선 터짐이나 원단 찢어짐 확인.
- SPI 균일성: 직선 구간 및 곡선 구간의 땀수가 일정해야 하며, 특히 시접 교차부(Cross Seam)에서 땀이 뭉치거나 좁아지지 않았는지 전수 검사.
- 지퍼 작동성 (Zipper Functionality): 슬라이더가 걸림 없이 부드럽게 작동해야 하며, 지퍼 끝단 바택 처리가 견고하여 슬라이더 이탈 가능성이 없는지 확인.
- 대칭성 및 형태 (Symmetry): 가방을 충전재로 채웠을 때 좌우 핸들 위치, 로고 자수 위치, 측면 패널의 각도가 대칭을 이루는지 계측기로 측정.
- 방수 성능 (Water Resistance): 코팅 원단 사용 시, 봉제선 부위의 심실링(Seam Sealing) 상태 또는 수압 테스트(Hydrostatic Head Test) 결과 확인 (필요 시).
- 바늘 검출 (Needle Detection): 출하 전 컨베이어형 검침기를 통과하여 부러진 바늘 조각의 잔류 여부를 100% 확인.
¶ 현장 은어 및 용어집
| 언어 | 용어 | 로마자 표기 | 기술적 의미 및 비고 |
|---|---|---|---|
| 한국어 (KR) | 상하송 | Sang-ha-song | Walking Foot 재봉기 (상하 동시 이송) |
| 한국어 (KR) | 랍빠 | Rab-ba | 바인더(Binder) 폴더 및 테이핑 공정 |
| 한국어 (KR) | 도메 | Do-me | 바택(Bartack) 또는 되박음질 |
| 한국어 (KR) | 가마 유격 | Gama-Yugyeok | Hook과 바늘 사이의 간극 (Clearance) |
| 한국어 (KR) | 시라시 | Sirasi | 원단 결(Grain) 또는 재단 시의 여유분 |
| 일본어 (JP) | ミシン | Mishin | Sewing Machine (재봉기 전체) |
| 일본어 (JP) | 仕上げ | Shiage | Finishing (마무리, 실밥 제거 및 검사) |
| 일본어 (JP) | 釜 (かま) | Kama | 가마 (Rotating Hook) |
| 일본어 (JP) | 遊び (あそび) | Asobi | 기계 부품 간의 미세한 유격 |
| 베트남어 (VN) | Máy bước | May bước | Walking Foot 재봉기 (상하송) |
| 베트남어 (VN) | Kim | Kim | 바늘 (Needle) |
| 베트남어 (VN) | Chỉ | Chỉ | 실 (Thread) |
| 베트남어 (VN) | Ổ chao | Ổ chao | 가마 (Hook) |
| **중국어 (CN) ** | 同步车 | Tóngbùchē | 상하송/동보차 (Walking Foot Machine) |
| **중국어 (CN) ** | 针步 | Zhēnbù | 스티치/땀수 (Stitch length) |
| **중국어 (CN) ** | 梭仔 | Suōzǎi | 보빈/밑실 (Bobbin) |
| **중국어 (CN) ** | 挑线杆 | Tiǎoxiàngǎn | 실 채기 (Take-up Lever) |
¶ 장비 세팅 가이드 (Technical Setup)
- 장력 설정 (Tension Control): 20번 이상의 굵은 합연사 사용 시, 밑실 장력을 평소보다 20% 강하게 설정하여 매듭(Knot)이 원단 두께의 정확히 중앙에 위치하도록 조정. Towa 장력계 기준, 600D 나일론 2겹 봉제 시 밑실 30g, 윗실 200g 내외가 표준임.
- 노루발 압력 (Presser Foot Pressure): 캔버스 4겹 이상 겹침 부위 통과 시 노루발 압력을 높여 원단 이송력을 확보하되, 원단 표면에 노루발 자국(Presser Mark)이 남지 않는 임계점을 확인하여 고정. (약 35-45N 범위 권장)
- 바늘 선택 (Needle Point): 일반 나일론 원단에는 R point(Round)를 사용하고, PVC 코팅이나 가죽 혼용 시에는 원단 찢어짐 방지를 위해 SD(Small Ball Point) 또는 가죽용 LL/LR point 사용 권장.
- 안전 클러치 (Safety Clutch): Juki LU 시리즈 사용 시, 바늘 부러짐이나 실 엉킴 발생 시 가마 보호를 위해 안전 클러치가 작동함. 복구 시에는 버튼을 누르고 핸드휠을 역회전시켜 리셋 필수.
- 피드 독(Feed Dog) 높이: 고하중용의 경우 침판 위로 1.0mm~1.2mm 돌출되도록 설정하여 강력한 이송력을 확보함.
- 타이밍 조정 (Hook Timing): 바늘이 최하점에서 2.0mm~2.4mm 상승했을 때 가마 끝(Hook Point)이 바늘 중심선에 도달하도록 설정.
¶ 공정 흐름도 (Process Flowchart)
graph TD
A[원단 및 웨빙 재단 - Die Cutting/Laser] --> B[로고 자수 및 라벨 부착]
B --> C[지퍼 및 외부 포켓 조립 - Flat Bed]
C --> D[핸들 웨빙 본체 결합 - Box-X Stitch / Pattern Tacker]
D --> E[본체 측면 및 바닥 결합 - Cylinder Bed / Walking Foot]
E --> F[내부 시접 랍빠/바인더 처리 - Binder Attachment]
F --> G[뒤집기 및 형태 잡기 - Turning & Shaping]
G --> H[최종 검수 및 인장 테스트 - QC Inspection]
H --> I[금속 검출기 통과 - Needle Detection]
I --> J[포장 및 출하 - Packing]
¶ 국가별 실무 차이 및 생산 전략
¶ 9.1 한국 (KR) - 고부가가치 및 샘플링
- 특징: 소량 다품종 생산에 최적화되어 있으며, 숙련된 기술자가 공정 전체를 책임지는 '통미싱' 방식이 잔존함.
- 선호 장비: Juki LU-1508N (자동 사절 기능이 없는 모델 선호 - 장력 조절의 미세함 때문).
- 품질 관리: 외관의 미려함과 실밥 제거 상태에 매우 엄격함.
¶ 9.2 베트남 (VN) - 글로벌 브랜드 대량 생산 기지
- 특징: 나이키, 아디다스 등 글로벌 브랜드의 SOP(Standard Operating Procedure)를 엄격히 준수함.
- 선호 장비: Juki LU-2810-7 또는 DNU-1541-7 (자동 사절 및 자동 노루발 상승 기능이 포함된 생산성 중심 모델).
- 품질 관리: AQL(Acceptable Quality Level) 기반의 통계적 품질 관리를 수행하며, 인장 강도 테스트 장비를 공장 내 상시 운용.
¶ 9.3 중국 (CN) - 원가 경쟁력 및 자동화
- 특징: 원부자재 수급이 가장 빠르며, 최근 인건비 상승으로 인해 대형 패턴 재봉기(Pattern Tacker) 도입률이 세계 최고 수준임.
- 선호 장비: Zoje, Jack 등 자국 브랜드의 고성능 자동화 재봉기.
- 품질 관리: 생산 속도(Efficiency)를 최우선으로 하며, 자동화 장비를 통한 균일한 품질 확보에 주력.
¶ 실전 트러블슈팅 심화 (Senior Technician's Note)
- 증상: 가방 뒤집기 후 모서리 각이 살지 않음
- 진단: 측면 패널 봉제 시 이송량 불일치로 인해 원단이 한쪽으로 밀림.
- 처방: 상하송 재봉기의 '상송(Top Feed)' 양을 미세하게 늘려 하단 원단보다 상단 원단을 더 많이 밀어주도록 조정. 또한, 파이핑 심재의 굵기를 0.5mm 굵은 것으로 교체 검토.
- 증상: 고속 봉제 시 밑실 엉킴(Bird's Nest)
- 진단: 사절 후 실 끝이 너무 짧거나, 실 가이드의 장력이 너무 약해 밑실이 가마 주위에서 겉돎.
- 처방: 와이퍼(Wiper) 작동 타이밍을 점검하고, 북집(Bobbin Case) 내부에 판스프링(Anti-spin spring)이 정상 작동하는지 확인.
- 증상: 웨빙 봉제 시 바늘 열에 의한 원단 구멍 확대
- 진단: 바늘 마찰열로 인해 합성 섬유가 녹으면서 구멍이 커짐.
- 처방: 바늘을 '초경 바늘(Titanium Coated)'로 교체하고, 바늘 호수를 한 단계 낮추되 실은 그대로 유지하여 마찰 면적을 줄임.
- 증상: 본딩사 풀림 현상
- 진단: 본딩 처리가 불량하거나 바늘 구멍과의 마찰로 본딩층이 파괴됨.
- 처방: 실의 꼬임 방향(S-twist/Z-twist)을 재확인하고, 실 가이드에 실리콘 오일을 도포하여 마찰을 최소화함.
¶ 소재 및 기법 비교 분석
- 코듀라(Cordura) vs 일반 나일론: 더플백 본체 소재로 코듀라를 선택하는 이유는 인장 강도보다 '내마모성(Abrasion Resistance)' 때문임. 바닥면 마찰이 잦은 더플백 특성상 1000D 코듀라는 일반 나일론 대비 약 3~4배의 수명을 보장함.
- 본딩사(Bonded Thread) vs 일반 나일론사: 고속 봉제 시 발생하는 열에 의해 실의 꼬임이 풀리는 것을 방지하기 위해 화학적 본딩 처리가 된 실을 사용함. 이는 스티치의 균일성을 유지하고 실 끊어짐을 60% 이상 감소시킴.
- 박스 엑스 스티치(Box-X) vs 바택(Bartack): 박스 엑스 스티치는 넓은 면적에 하중을 분산시키며, 바택은 좁은 지점에 강력한 고정력을 제공함. 핸들 연결부에는 박스 엑스, 스트랩 끝단에는 바택을 혼용하는 것이 구조적으로 가장 안정적임.
¶ 관련 항목
- 바택 (Bartack): 하중이 집중되는 스트랩 끝단 등에 적용하는 고밀도 보강 봉제. ISO 4915 Class 304 또는 전용 패턴 재봉기 사용.
- 상하송 재봉기 (Walking Foot Machine): 두꺼운 원단이나 여러 겹의 자재를 밀림 없이 봉제하기 위한 필수 장비. 톱니와 노루발이 동시에 움직임.
- 코듀라 (Cordura): INVISTA사의 고내구성 나일론 원단. 일반 나일론 대비 내마모성이 10배 이상 높음.
- 웨빙 (Webbing): 가방의 핸들과 숄더 스트랩으로 사용되는 고밀도 직조 밴드. 나일론, PP(Polypropylene), 폴리에스터 재질이 주류.
- 박스 엑스 스티치 (Box-X Stitch): 사각형 내부에 X자 형태로 봉제하여 인장 강도를 극대화하는 기법. 보통 가로 1인치, 세로 1인치 규격이 표준.
- 데니아 (Denier): 실의 굵기를 나타내는 단위. 더플백 본체는 보통 600D~1000D, 바닥면은 1680D(발리스틱)를 주로 사용.
- 파이핑 (Piping): 봉제선 사이에 심재를 넣어 형태를 유지하고 내구성을 높이는 부자재.
- 랍빠 (Binder): 원단의 거친 단면을 테이프로 감싸 마무리하는 장치 및 공정.
¶ 적용 사례 이미지 가이드 (Technical Illustration)
- Figure 1. Wrap-around Webbing Structure: 핸들 웨빙이 바닥면을 통과하여 반대편 핸들로 이어지는 구조도. 하중 분산 경로 표시.
- Figure 2. Box-X Stitch Pattern: 가로 25mm x 세로 25mm 규격의 표준 보강 스티치 도면. 침수(Stitch Count) 및 되박음질 위치 명시.
- Figure 3. Cylinder Bed Operation: 측면 패널 합봉 시 실린더 베드 미싱의 접근 각도 및 원단 가이드 배치도.
- Figure 4. Zipper End Reinforcement: 지퍼 끝단에 적용되는 'H-Bartack' 또는 가죽 패치 보강 사례.
