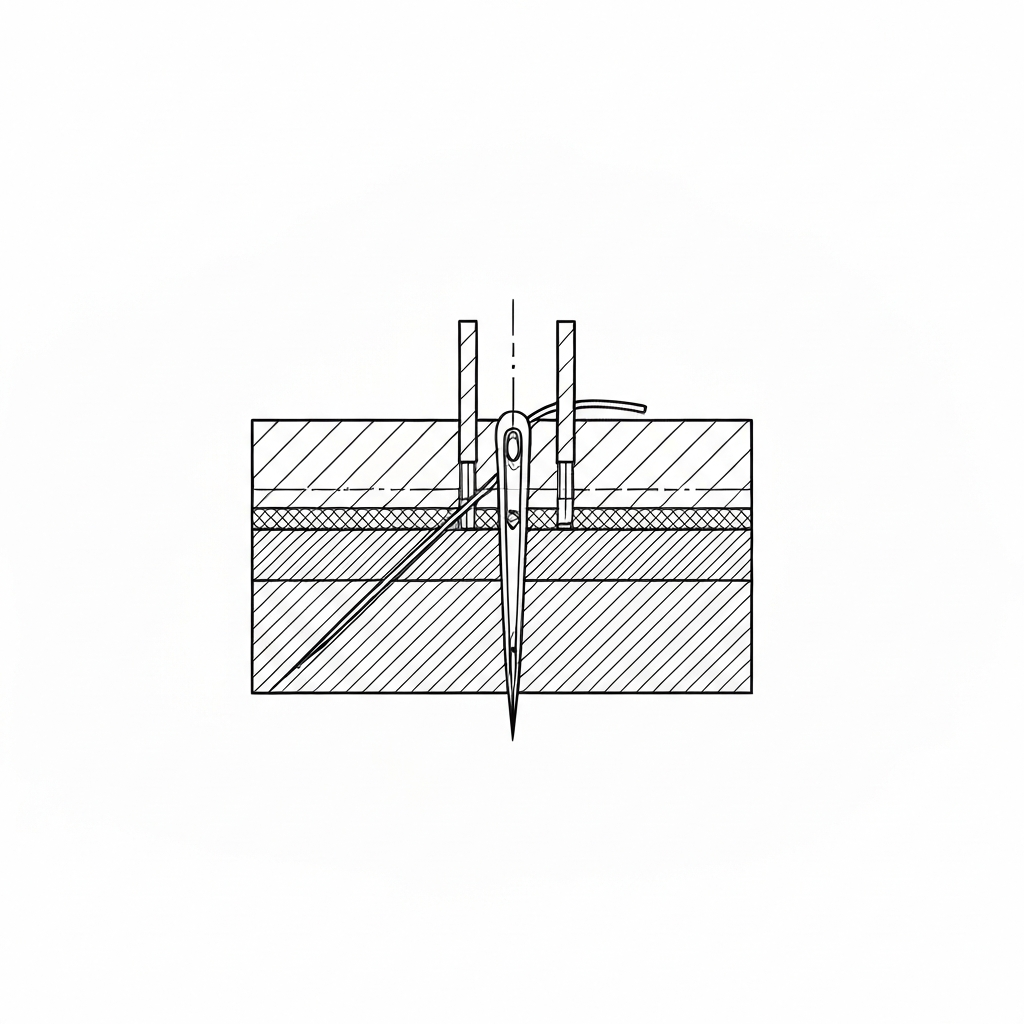

그림 1: 원단 끝단 1.5mm 지점에 정밀하게 형성된 ISO 4915 Class 301 끝스티치 예시
¶ 개요
끝스티치(Edge Stitch)는 원단의 가장자리(Edge) 또는 접힌 선(Folded Edge)으로부터 매우 좁은 간격(통상 1.0mm ~ 2.0mm 이내)으로 박는 정밀 본봉 스티치 기법입니다. 봉제 산업 현장에서는 제품의 외관 품질을 결정짓는 가장 중요한 '마무리 공정'으로 취급됩니다. 시접을 고정하여 형태를 유지하는 기능적 역할과 동시에, 제품의 정교함을 드러내는 시각적 장식 효과를 제공합니다.
과거 한국 봉제 현장에서는 '기와', '코바', '단치기' 등의 일본식 용어나 현장 은어가 혼용되어 왔으나, 본 기술 문서에서는 국제 표준 및 공정 효율화를 위해 끝스티치로 용어를 통일하여 정의합니다. 끝스티치는 단순히 좁게 박는 행위를 넘어, 원단의 복원력을 물리적으로 억제하여 실루엣을 고정하는 '구조적 마감'의 핵심입니다. 일반적인 상침(Topstitch, 보통 1/4인치 이상)이 디자인적 강조나 강력한 결합을 목적으로 한다면, 끝스티치는 원단 끝단의 벌어짐을 방지하고 시접의 유동을 최소화하여 제품의 '에지(Edge)'를 날카롭게 살려주는 역할을 합니다.
¶ 기술적 정의 및 메커니즘
물리적으로는 상실(Needle Thread)과 밑실(Bobbin Thread)이 원단 중간에서 교차하는 ISO 4915 Class 301 (Lockstitch) 메커니즘을 따릅니다.
- 정밀도: 일반적인 상침(Topstitch)이 1/4인치(약 6.4mm) 이상의 간격을 두는 것과 달리, 끝스티치는 1/16인치(약 1.6mm) 이하의 극도로 좁은 마진을 유지해야 합니다.
- 구조적 역할: 내부 시접(Seam Allowance)이 유동하지 않도록 겉면에서 눌러 박아 제품의 끝단을 날카롭고 평평하게 유지(Flattening)합니다.
- 장비 의존성: 작업자의 숙련도에만 의존하기보다, 일정한 간격을 보장하기 위해 단치기 노루발(Compensating Foot)이나 마그네틱 가이드 등의 보조 도구를 필수적으로 사용합니다.
끝스티치의 기계적 작동 원리는 바늘이 원단을 관통할 때 발생하는 '침투 저항'과 '실의 수축(Shrinkage)' 사이의 균형에 있습니다. 좁은 간격으로 봉제할 경우, 원단 가장자리의 밀도가 낮아 실의 장력에 의해 원단이 말려 들어가는 '롤링(Rolling)' 현상이 발생하기 쉽습니다. 이를 방지하기 위해 이송 톱니(Feed Dog)는 원단을 수평으로 밀어내고, 노루발은 원단 끝단을 정확히 압착하여 바늘이 하강할 때 원단이 들뜨지 않게 잡아주어야 합니다.
¶ 상세 사양표
¶ 3.1. 기본 장비 및 환경 사양
끝스티치 공정의 품질은 장비의 정밀 제어 능력에 직결됩니다. 특히 자동 사절 기능과 전자식 송건(Electronic Feed) 시스템은 시작과 끝 지점의 땀 고정력을 결정짓는 핵심 요소입니다.
| 항목 | 기술 사양 및 기준 | 비고 |
|---|---|---|
| 스티치 분류 | ISO 4915 Class 301 (Lockstitch) | 본봉(Single Needle) |
| 주요 장비 | Juki DDL-9000C, Brother S-7300A, Jack A4F | 자동 사절 및 전자 송건식 선호 |
| 바늘 시스템 | DB×1 (Nm 65/9 ~ Nm 110/18) | 원단 두께에 따라 선정 |
| 바늘 끝 형태 | R(직물), SES(니트), LR/S(가죽/합성수지) | 스티치 모양 결정의 핵심 |
| 일반 SPI | 10 ~ 16 SPI (의류), 6 ~ 10 SPI (가방/가죽) | 땀수가 높을수록 고급 공정 |
| 최대 봉제 속도 | 4,000 ~ 5,000 spm | 실제 현장 권장 속도는 3,000 spm 내외 |
| 실 규격 | 40/2, 60/3 Spun Poly 또는 Core Spun | 외관 노출용 고광택사 사용 빈도 높음 |
| 밑실 장력(Towa) | 20 ~ 30 gf (일반 직물 기준) | 장력계 측정 필수 |
| 상실 장력(Towa) | 100 ~ 150 gf (원단 두께에 따라 가변) | 땀의 결합점이 중앙에 위치해야 함 |
| 바늘대 스트로크 | 30.7mm ~ 35.0mm | 기종별 사양 확인 필요 |
| 톱니 높이 | 0.8mm ~ 1.2mm | 원단 손상 방지를 위한 미세 조정 |
¶ 3.2. 소재별 바늘 및 실 매칭 가이드 (추천 사양)
소재의 밀도와 두께에 따라 끝스티치의 시각적 효과가 달라집니다. 얇은 소재일수록 바늘 구멍에 의한 원단 손상(Needle Cut) 위험이 크므로 SES 포인트를 권장합니다.
| 소재 구분 | 바늘 번수 (Nm/Size) | 실 규격 (Tex/Ticket) | 노루발 압력 (N) | 땀수 (SPI) |
|---|---|---|---|---|
| 초경량 직물 (Chiffon) | Nm 60/8 ~ 65/9 | Tex 18 (80/3) | 15 ~ 20 N | 14 ~ 16 |
| 일반 셔츠 (Poplin) | Nm 75/11 ~ 80/12 | Tex 24 (60/3) | 25 ~ 30 N | 12 ~ 14 |
| 중량물 (Denim/Canvas) | Nm 100/16 ~ 110/18 | Tex 60 (30/3) | 40 ~ 50 N | 8 ~ 10 |
| 천연 가죽 (Nappa) | Nm 90/14 ~ 100/16 | Tex 80 (20/3) | 35 ~ 45 N | 6 ~ 8 |
| 기능성 스포츠웨어 | Nm 70/10 ~ 75/11 | Tex 30 (50/3) | 20 ~ 25 N | 10 ~ 12 |
¶ 3.3. 공정별 표준 간격 및 허용 오차
끝스티치는 부위에 따라 요구되는 정밀도가 다릅니다. 칼라나 앞세워와 같이 시선이 집중되는 부위는 엄격한 오차 범위 내에서 관리되어야 합니다.
| 적용 부위 | 표준 간격 (mm) | 허용 오차 (mm) | 검사 중요도 | 비고 |
|---|---|---|---|---|
| 셔츠 칼라 (Collar) | 1.2 mm | ±0.2 mm | Critical | 외관 품질의 척도 |
| 재킷 라펠 (Lapel) | 1.5 mm | ±0.3 mm | Major | 형태 유지 핵심 |
| 가방 핸들 (Handle) | 2.0 mm | ±0.5 mm | Major | 내구성 및 보강 |
| 지갑 카드칸 (Slot) | 1.0 mm | ±0.1 mm | Critical | 초정밀 공정 |
| 바지 옆선 (Side Seam) | 2.0 mm | ±0.4 mm | Minor | 시접 고정 목적 |
¶ 주요 적용 분야
그림 2: 셔츠 칼라와 가죽 지갑에 적용된 끝스티치 사례
- 의류 (Garment):
- 셔츠/블라우스: 칼라(Collar) 테두리, 커프스(Cuffs) 끝단, 앞세워(Placket) 양단.
- 정장/재킷: 라펠(Lapel)의 끝스티치 박음질, 포켓 플랩(Flap) 가장자리.
- 데님/캐주얼: 요크(Yoke) 연결부 눕힘 박음질, 주머니 입구 보강.
- 가방 및 피혁 제품 (Leather Goods):
- 핸들/스트랩: 가죽 엣지 코팅(기리메) 후 보강 봉제.
- 지갑: 카드 슬롯 입구 및 외부 테두리 마감.
- 지퍼: 지퍼 테이프와 몸판 결합 부위의 안착 봉제.
- 산업용 자재: 자동차 시트 커버의 패널 결합부, 항공기 내장재의 솔기 정리.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
- 스티치 탈락 (Run-off): 바늘이 원단 끝을 벗어나 공박음이 되는 현상.
- 원인: 가이드 미사용 또는 고속 봉제 시 원단 밀림.
- 해결: 단치기 노루발(Compensating Foot) 사용, 이송 톱니(Feed Dog) 수평 확인.
- 퍼커링 (Puckering): 봉제선이 우글쭈글하게 우는 현상.
- 원인: 실 장력 과다 또는 노루발 압력 과다.
- 해결: 상실 장력을 낮추고, 미세 치형 톱니로 교체하여 원단 손상 방지.
- 땀뜀 (Skipped Stitches): 바늘이 밑실 고리를 채지 못함.
- 원인: 바늘과 훅(Hook)의 타이밍 불일치, 바늘 휨.
- 해결: 훅 타이밍(0.05mm 간격) 재설정, 원단 두께에 맞는 바늘 호수 상향.
- 간격 불일치 (Uneven Margin): 끝스티치와 끝단 사이의 거리가 일정하지 않음.
- 원인: 작업자의 시선 처리 미숙 또는 가이드 고정 불량.
- 해결: 침판 가이드 라인 활용, 무릎 리프터를 이용한 미세 방향 전환 훈련.
- 버드 네스트 (Bird's Nest): 시작 지점 뒷면에 실이 뭉치는 현상.
- 원인: 시작 시 상실/밑실 유지 부족.
- 해결: 와이퍼(Wiper) 기능 활성화 또는 시작 시 실 끝을 잡고 봉제 시작.
¶ 품질 검사 기준 (QC Standards)
- 치수 정밀도: 지정된 간격(예: 1.5mm)에서 전 구간 ±0.3mm 이내의 오차만 허용.
- 직선성 및 곡선미: 직선 구간에서 사행(Snaking)이 없어야 하며, 코너(Corner)에서 바늘 땀이 정확히 90도로 꺾여야 함.
- 장력 균형 (Tension Balance): 상실과 밑실의 결합점(Knot)이 원단 두께의 정중앙에 위치하여 겉과 안의 모양이 동일해야 함.
- 마무리 품질: 되박음질(Backstitch) 시 땀이 겹치지 않고 어긋나는 '이중선' 발생 여부 확인.
- AQL 기준: 주요 노출 부위(칼라, 앞세워)의 끝스티치 결함은 'Major Defect'로 분류하여 전량 재작업.
¶ 현장 은어 및 국가별 용어
| 언어 | 용어 | 현장 발음/표기 | 의미 및 유래 |
|---|---|---|---|
| 한국어 | 끝스티치 | Kkeut-stitch | 표준 기술 용어. |
| 한국어 | 기와 (동의어) | Gi-wa | 일본어 'Kiwa(際, 끝)'에서 유래. 현장 혼용 주의. |
| 한국어 | 코바 (동의어) | Ko-ba | 일본어 'Koba(木端, 단면)'에서 유래. 현장 혼용 주의. |
| 한국어 | 단치기 (동의어) | Dan-chi-gi | 단차 노루발 공정 지칭. 현장 혼용 주의. |
| 베트남어 | Diễu mí | 지에우 미 | 1~2mm 간격의 좁은 스티치. |
| 일본어 | コバステッチ | Koba-stich | 가장자리 스티치의 표준 기술 용어. |
| 중국어 | 止口 | Zhǐ kǒu | 시접 끝부분을 눌러주는 봉제 공정. |
¶ 장비 세팅 가이드
- 노루발 선택:
- CR(Right Guide): 바늘 오른쪽 가이드. 일반적인 우측 시접 고정용.
- CL(Left Guide): 바늘 왼쪽 가이드. 좌측 시접 고정용.
- 규격: 1/32"(0.8mm), 1/16"(1.6mm), 1/8"(3.2mm) 중 공정서에 따라 선택.
- 바늘 포인트 역학:
- R 포인트: 일반 직물용. 가장 표준적인 원형 구멍 형성.
- SES 포인트: 니트용. 섬유 가닥을 밀어내어 원단 손상 방지.
- LR 포인트: 가죽용. 오른쪽으로 45도 경사진 칼날형 포인트로, 스티치가 사선으로 예쁘게 정렬됨.
- 이송 시스템: 원단 밀림 방지를 위해 '박스 피드(Box Feed)' 방식의 기종을 권장하며, 노루발 압력은 원단에 자국이 남지 않는 최소 압력으로 설정합니다.
¶ 공정 흐름도 (Process Flow)
graph TD
A[원단 투입 및 시접 방향 확인] --> B[단치기 노루발 및 바늘 세팅]
B --> C[상실/밑실 장력 테스트 봉제]
C --> D{장력 및 간격 합격?}
D -- 아니오 --> B
D -- 예 --> E[본 공정: 원단 끝단을 가이드에 밀착]
E --> F[시작 지점 되박음질 2-3땀]
F --> G[일정 속도로 끝스티치 진행]
G --> H{코너 구간 도달?}
H -- 예 --> I[바늘 하사점 고정 후 노루발 들어 방향 전환]
I --> G
H -- 아니오 --> J[종료 지점 되박음질 및 자동 사절]
J --> K[최종 QC: 간격 및 퍼커링 검사]
K --> L[완성품 적재 및 다음 공정 이동]
¶ 소재별 세부 기술 가이드 (Technical Deep-Dive)
¶ 10.1. 고밀도 직물 (High-Density Woven)
- 특징: 바늘 구멍이 쉽게 남고 실 장력에 의한 퍼커링 발생률이 높음.
- 세팅: 바늘은 Nm 65/9 또는 70/10의 미세 바늘을 사용하며, 바늘 끝은 원단 섬유를 가르지 않고 비켜가는 'Slim FF' 또는 'R' 포인트를 권장합니다.
- 노하우: 상실 장력을 극도로 낮추고, 밑실 보빈 케이스의 장력을 20gf 수준으로 세팅하여 실이 원단을 조이지 않도록 합니다.
¶ 10.2. 가죽 및 합성수지 (Leather & Synthetic)
- 특징: 한 번 뚫린 바늘 구멍은 복구되지 않으며, 원단 두께 변화가 심함.
- 세팅: 바늘은 'LR(Leather Right)' 포인트를 사용하여 끝스티치가 약간 사선으로 눕게 만들어 고급스러운 외관을 연출합니다. 장비는 Juki LU-2810과 같은 유니슨 피드(Unison Feed) 기종이 유리합니다.
- 노하우: 가죽 엣지 코팅(기리메)이 완전히 건조된 후 봉제해야 하며, 노루발 바닥에 테플론 테이프를 부착하여 가죽 표면의 긁힘을 방지합니다.
¶ 10.3. 니트 및 스트레치 원단 (Knit & Stretch)
- 특징: 봉제 중 원단이 늘어나 끝스티치 라인이 물결치는 현상이 발생함.
- 세팅: 'SES(Small Ball Point)' 바늘을 사용하여 원사 절단을 방지하고, 차동 이송(Differential Feed) 기능을 활용하여 원단을 약간 수축시키며 봉제합니다.
- 노하우: 수용성 심지(Water Soluble Stabilizer)를 끝단에 대고 봉제한 후 세척하면 극도로 얇은 니트에서도 완벽한 끝스티치를 얻을 수 있습니다.
¶ 실전 트러블슈팅 노하우 (Senior Technician's Tips)
- "코너에서 땀이 튀어나가요": 코너 도달 2~3땀 전부터 속도를 줄이고, 마지막 한 땀은 수동 핸드휠로 조절하십시오. 바늘이 원단에 박힌 상태(Down Position)에서 노루발을 들고 회전시켜야 축이 흔들리지 않습니다.
- "실이 자꾸 끊어져요": 끝스티치는 가장자리를 박기 때문에 바늘 마찰열이 집중됩니다. 바늘 냉각 장치(Needle Cooler)를 사용하거나 실에 실리콘 오일을 소량 도포하십시오.
- "시작 부분이 지저분해요": 자동 사절기 사용 시 잔사 길이가 길면 뒷면에 뭉칩니다. 'Bird's Nest Prevention' 기능이 있는 기종(Brother S-7300A 등)을 사용하거나, 시작 시 상실을 손으로 가볍게 당겨주며 시작하십시오.
- "가이드 노루발을 써도 간격이 틀려요": 노루발의 스프링 압력이 너무 약하면 단차를 제대로 타지 못합니다. 노루발 압력 조절 나사를 조여 가이드가 원단 측면에 확실히 밀착되게 하십시오.
- "디지털 텐션 활용": 최신 Juki DDL-9000C 기종에서는 구간별 장력을 디지털로 제어할 수 있습니다. 시작과 끝, 그리고 두꺼운 교차 부위(Cross Seam)에서 장력을 자동으로 보정하도록 설정하십시오.
¶ 관련 항목
- 상침 (Topstitch): 끝스티치보다 넓은 간격의 장식/보강 봉제.
- 단치기 노루발 (Compensating Presser Foot): 끝스티치 전용 필수 부속.
- 스티치 가이드 (Stitch Guide): 침판에 부착하는 자석식 또는 나사식 보조 도구.
- 되박음질 (Backstitch): 봉제 시작과 끝의 풀림 방지 처리.
- ISO 4915: 국제 스티치 분류 표준.
- SPI (Stitches Per Inch): 인치당 땀수, 품질 등급의 지표.
- 유니슨 피드 (Unison Feed): 상하동시이송 방식, 가죽 봉제의 표준.
