고무줄 (Elastic / thun / ゴム)
¶ 정의 및 기술적 개요
고무줄(Elastic)은 천연 고무(Latex) 또는 합성 고무(Spandex/Elastane)를 탄성 코어(Core)로 사용하고, 그 주위를 면(Cotton), 폴리에스테르(Polyester), 나일론(Nylon) 등의 필라멘트사로 피복(Covering)하거나 직조하여 만든 신축성 부자재이다. 봉제 산업에서 고무줄은 단순히 길이를 조절하는 기능을 넘어, 의류의 실루엣 유지, 인체 밀착력 향상, 그리고 착용자의 활동성을 보장하는 핵심 요소이다.
[기술적 작동 원리: 탄성 역학] 고무줄의 핵심 기계적 원리는 '응력 완화(Stress Relaxation)'와 '탄성 복원(Elastic Recovery)'의 균형에 있다. 봉제 시 고무줄은 재봉기의 이송 시스템(Feed System)과 장력 조절 장치(Tensioner) 사이에서 일정한 신장률(Elongation)을 유지하며 원단과 결합된다. 이때 고무줄은 인장 에너지를 잠재적으로 저장하고 있으며, 봉제가 완료된 후 장력이 해제되면 원래의 길이로 돌아가려는 성질을 이용해 원단에 균일한 주름(Gathering/Shirring)을 형성한다.
[산업적 배경 및 역사] 1820년 토마스 핸콕(Thomas Hancock)이 천연고무를 이용해 처음 특허를 받은 이후, 1958년 듀폰(DuPont)사가 합성 폴리우레탄 섬유인 '스판덱스(Lycra)'를 상용화하면서 봉제 산업의 혁신을 가져왔다. 현대의 한국, 베트남, 중국 생산 현장에서는 고무줄을 단순 부자재가 아닌 '사이즈 결정의 핵심 변수'로 인식하며, 특히 고무줄의 인장 강도(Modulus) 변화에 따른 패턴 수정(Pattern Grading) 공정을 별도의 기술 파트에서 관리할 정도로 그 중요도가 높다.
¶ 제조 방식에 따른 분류 및 물리적 특성
-
직조 고무줄 (Woven Elastic)
- 특징: 가로와 세로 실을 교차시켜 만든 가장 튼튼한 유형. 두껍고 강한 인장력을 가지며, 늘어나도 폭이 좁아지지 않는다.
- 용도: 바지 허리 밴드, 가방 스트랩, 신발 밴드 등 중량물 고정용.
- 봉제 특성: 두께로 인해 고침투력 바늘(Nm 90 이상)이 요구됨.
-
편조 고무줄 (Knitted Elastic)
- 특징: 경편(Warp Knit) 방식으로 제조되어 부드럽고 가볍다. 늘어날 때 폭이 약간 좁아지는 경향이 있으나, 바늘이 관통해도 탄성사가 잘 끊어지지 않는다.
- 용도: 속옷, 스포츠웨어, 가벼운 의류의 직접 봉제(Sew-on).
- 봉제 특성: 직접 봉제 시 탄성 손실이 적어 가장 범용적으로 사용됨.
-
땋은 고무줄 (Braided Elastic)
- 특징: 여러 가닥을 꼬아서 만들며, 늘리면 폭이 현저히 좁아진다.
- 용도: 원단 사이의 통로(Casing)에 삽입하는 용도.
- 봉제 특성: 직접 봉제 시 바늘에 의해 탄성사가 파손될 확률이 매우 높아 삽입용으로만 권장됨.
-
투명 고무줄 (Mobilon Tape / TPU Tape)
- 특징: 열가소성 폴리우레탄(TPU)으로 제작된 투명한 띠 형태.
- 용도: 어깨선 처짐 방지(Stay Tape), 수영복 마감, 니트 의류의 형태 유지.
- 봉제 특성: 마찰 계수가 높아 테플론 노루발 사용이 필수적이며, 바늘 구멍에 의한 찢어짐(Tearing)에 취약함.
-
실리콘 코팅 고무줄 (Silicone-backed Elastic)
- 특징: 고무줄 이면에 실리콘 라인을 도포하여 미끄럼 방지 기능을 추가함.
- 용도: 사이클링 의류 밑단, 브라리스 드레스 상단, 의료용 압박 밴드.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 상세 사양 | 비고 |
|---|---|---|
| 스티치 분류 (ISO 4915) | Class 401 (Chainstitch), 406/407 (Coverstitch), 504/514 (Overlock), 304 (Zigzag) | 신축성 확보를 위해 체인 구조 스티치 필수 |
| 주요 재봉기 유형 | Multi-needle Chainstitch, Cylinder-bed Interlock, Overlock with Elastic Feeder | 자동 절사 및 전자식 피더 장착 권장 |
| 대표 모델 | Juki MO-6916S, Yamato VG2700/VT2500, Siruba VC008, Pegasus EXT5200 | 각 브랜드별 고무줄 전용 서브 클래스 존재 |
| 바늘 시스템 | UY128GAS (커버), DC×27 (오버록), TV×7 (멀티니들), DB×1 (본봉) | Nm 65/9 ~ Nm 90/14 범위 사용 |
| 바늘 끝 형태 | SES (Small Ball Point), SUK (Medium Ball Point) | 고무 심지 절단 방지를 위해 R 포인트 사용 금지 |
| 권장 SPI | 8 - 12 SPI (3.2mm ~ 2.1mm) | 고밀도 봉제 시 고무사 파손 및 신축 저하 발생 |
| 사용 재봉사 | 바늘실: Spun Poly 40/2, 60/2 / 루퍼실: Textured Nylon (Woolly) | 루퍼실은 벌키성과 신축성이 우수해야 함 |
| 최대 봉제 속도 | 4,500 - 6,500 spm | 고속 작업 시 바늘 냉각 장치(Needle Cooler) 필수 |
| 신축률 (Stretch Ratio) | 일반적으로 원단 대비 1:1.2 ~ 1:1.8 범위 | 란제리(1:1.1), 스포츠웨어(1:1.3~1.5) |
| Towa 장력 수치 | 바늘실: 50-80g / 루퍼실: 10-20g (Soft Tension) | [미검증] 현장 소재 및 기종에 따라 재설정 필요 |
| 노루발 압력 | 1.5kgf - 3.0kgf | 고무줄 두께 및 이송 방식에 따라 미세 조정 |
¶ 주요 적용 분야 및 공정 상세
- 의류 (Apparel):
- 허리 밴드(Waistband): 트레이닝 팬츠, 스커트, 속옷의 허리 고정. 멀티 니들 체인스티치 기계를 사용하여 4~12줄의 평행 스티치 형성.
- 커프스 및 밑단(Cuffs & Hems): 소매 끝이나 점퍼 밑단의 셔링(Shirring) 처리. 주로 오버록 합봉 후 커버스티치로 마감.
- 수영복 및 란제리: 다리 구멍(Leg Opening)의 밀착력을 위한 고무 테이프 처리. 염소(Chlorine) 저항성이 있는 합성 고무 사용 필수.
- 가방 및 잡화 (Bags & Accessories):

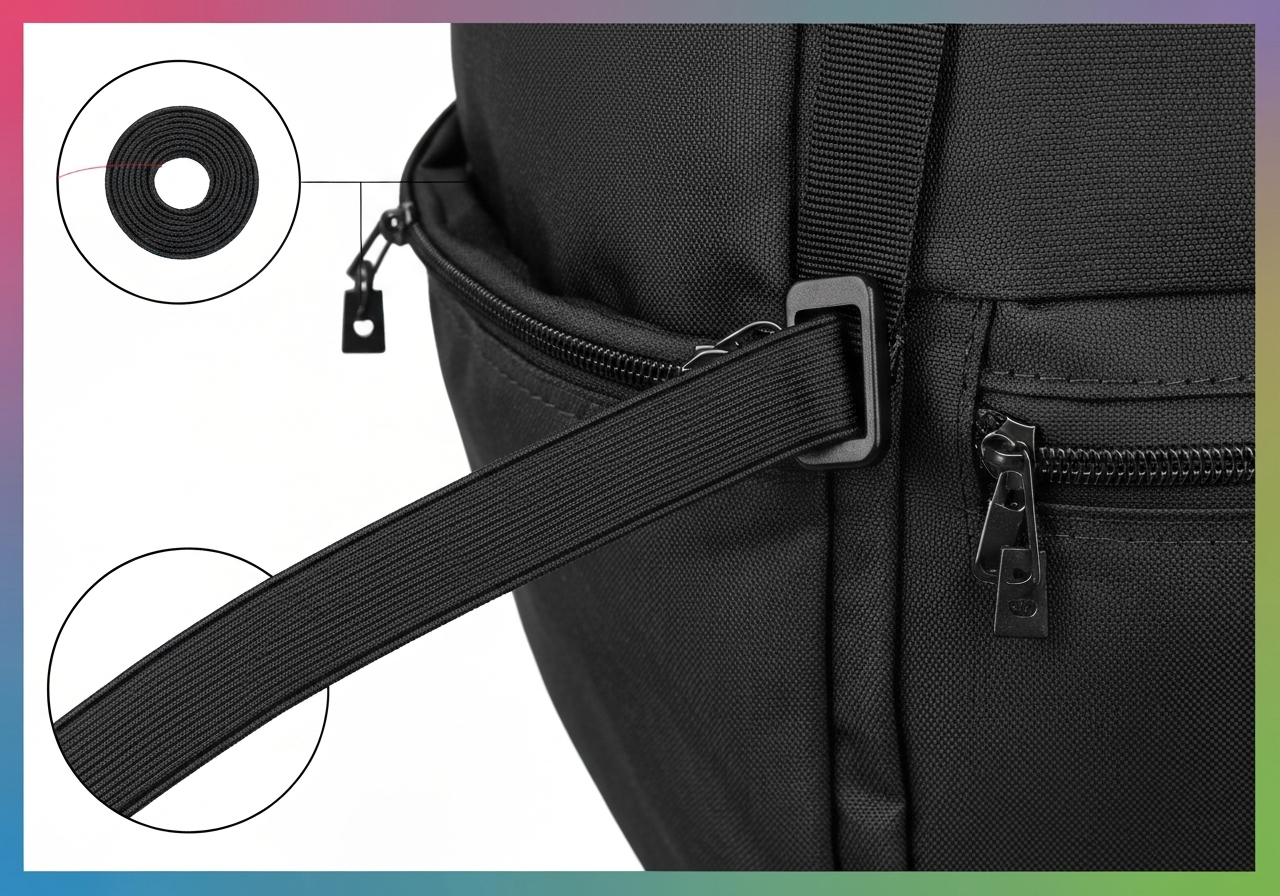

- 사이드 포켓: 텀블러나 우산 고정을 위한 입구 수축. 주로 땋은 고무줄을 터널(Casing) 공법으로 삽입.
- 내부 오거나이저: IT 기기 고정용 밴드. 인장 강도가 높은 직조 고무줄 사용.
- 산업 및 의료용:
- 마스크: 귀걸이용 라운드 고무줄. 초음파 융착(Ultrasonic Welding) 공법이 주로 사용됨.
- 의료용 압박 밴드: 수술 후 고정용. 통기성이 확보된 편조 고무줄 사용.
¶ 주요 결함 분석 및 해결 방안 (Troubleshooting)
-
Elastic Twisting (고무줄 꼬임)
- 원인: 가이드(Folder)의 정렬 불량, 투입 시 좌우 장력 불균형, 또는 고무줄 자체의 권취 불량.
- 해결: 전용 폴더를 바늘 낙하지점과 최대한 밀착(10mm 이내)시키고, 고무줄 공급 장치(Metering Device)의 롤러 수평을 재조정함.
-
Stitch Cracking (봉제선 터짐)
- 원인: SPI가 너무 높거나(과밀), 루퍼실의 신축성이 부족하여 원단 신장 시 실이 인장 한계를 넘어섬.
- 해결: SPI를 낮추고, 루퍼실을 벌키성이 좋은 텍스처드 나일론(Woolly Nylon)으로 교체하며 루퍼 장력을 완화함.
-
Needle Cutting (고무사 파손)
- 원인: 날카로운 바늘(R point)이 고무 심지를 직접 타격하여 탄성 상실 및 '고무 가루' 발생.
- 해결: 반드시 볼포인트 바늘(SES 또는 SUK 타입)을 사용하여 바늘이 고무 심지를 비껴가도록 유도.
-
Uneven Gathering (주름 불균형)
- 원인: 수동 투입 시 작업자의 숙련도 차이, 혹은 기계적 송출량(Feed amount)의 불일치.
- 해결: 전자식 고무줄 피더를 장착하여 투입량을 mm 단위로 수치 제어(Computerized Control).
-
Elastic Creep (고무줄 밀림/이탈)
- 원인: 노루발 압력이 낮아 고무줄이 원단 사이에서 헛돌거나, 폴더 가이드 폭이 고무줄 규격보다 넓음.
- 해결: 테플론 노루발을 사용하고 노루발 압력을 최적화하며, 가이드 폭을 고무줄 규격에 정밀하게 맞춤.
-
Needle Heat Melting (고무 심지 융해)
- 원인: 5,000spm 이상의 고속 봉제 시 바늘 마찰열로 인해 고무줄 내부의 스판덱스가 녹아 끊어짐.
- 해결: 바늘 냉각 장치(Needle Cooler) 가동 및 실리콘 오일(점도 350cs 권장)을 실에 도포하여 마찰열 감소.
¶ 품질 검사 기준 (QC Standards)
- Stretch & Recovery (신축 및 회복률): 고무줄을 최대치로 3~5회 신장시킨 후, 원래 길이로 복원되는 비율이 95% 이상이어야 함. (ASTM D4964 기준 준용)
- Modulus Test (인장 하중 테스트): 특정 길이(예: 150% 신장)만큼 늘렸을 때 발생하는 저항력(장력)이 규격서(Spec Sheet) 범위 내에 있는지 확인.
- Wash Shrinkage (세탁 수축률): 60°C 온수 세탁 및 건조 후 수축률이 3% 이내여야 하며, 탄성 변화가 없어야 함.
- Fatigue Test (피로도 테스트): 반복적인 신축(약 5,000회 이상) 후에도 고무 심지가 겉으로 튀어나오는 'Grinning' 현상이 없는지 검사.
- Latex Allergy Check: 피부 접촉 제품의 경우 Latex-free(합성 고무) 사용 여부 확인.
- Color Fastness (견뢰도): 고무줄의 염료가 원단으로 이염(Migration)되는지 확인. 특히 형광색 고무줄의 경우 승화 견뢰도 테스트 필수.
¶ 현장 은어 및 국가별 용어 비교
| 국가 | 표준 용어 | 현장 은어 및 비고 |
|---|---|---|
| 한국 (KR) | 고무줄 / 밴드 | '고무이레'(고무줄 삽입), '이세'(주름/Ease), '다데'(세로 방향 장력) |
| 일본 (JP) | ゴム (Gomu) | 'ゴム入れ(Gomu-ire)', 'シャーリング(Shirring)', '平ゴム(Hira-gomu, 평고무)' |
| 베트남 (VN) | Thun | 'Luồn thun'(고무줄 끼우기), 'Chạy thun'(고무줄 봉제), 'Dây thun'(고무줄 자체) |
| 중국 (CN) | 松紧带 (Sōngjǐndài) | '橡筋(Xiàngjīn)', '上橡筋(Shàng xiàngjīn, 고무줄 부착)', '拉架(Lājià, 스판덱스)' |
| 영어 (EN) | Elastic / Band | 'Elastication', 'Metering', 'Tensioning' |
¶ 장비 세팅 및 공정 가이드 (Senior Editor's Guide)
- 차동 이송(Differential Feed) 조정: 고무줄 봉제 시 원단이 늘어나는 것을 방지하기 위해 차동비를 1.2~1.5로 설정하여 원단을 약간 밀어넣는(Gathering) 방식으로 세팅함.
- Metering Device 설정: 고무줄의 투입 길이를 완성 치수보다 10~15% 짧게 설정하여 적절한 주름을 형성함. 전자식 피더(Racing, 상신 등) 사용 시 텐션 모드와 길이 모드를 혼합하여 사용 가능.
- 루퍼 장력(Looper Tension): 루퍼 장력을 최대한 느슨하게(Soft Tension) 설정하여 제품을 최대한 늘렸을 때 스티치가 원단을 파고들거나 실이 터지지 않게 함.
- 바늘 온도 관리: 고속 봉제 시 바늘 열로 인해 고무 심지가 녹을 수 있으므로, 바늘 냉각 장치나 실리콘 오일 공급 장치를 활용함.
- Folder(가이드) 정렬: 고무줄이 폴더 중앙을 통과하지 않으면 한쪽으로 쏠리는 'Side-pull' 현상이 발생함. 바늘 낙하 지점과 폴더 출구의 거리를 최소화하는 것이 정밀 봉제의 핵심임.
¶ 공정 흐름도 (Process Flowchart)
graph TD
A[고무줄 원부자재 입고] --> B{수축률/탄성 검사}
B -- 불합격 --> C[반품 및 교체]
B -- 합격 --> D[재봉기 세팅: 피더 및 폴더 장착]
D --> E[장력 및 SPI 샘플 테스트]
E --> F[본 생산: 원단과 고무줄 합봉]
F --> G[중간 검사: 주름 균일도 및 사이즈]
G --> H[마감 봉제 및 바텍 처리]
H --> I[최종 QC: 회복률 및 세탁 테스트]
I --> J[완제품 포장]
¶ 실전 트러블슈팅 가이드 (Senior Technician's Note)
- "고무줄이 씹힌다" (이송 불량):
- 체크: 노루발 압력이 너무 높은지, 피드독(톱니)의 높이가 표준(0.8~1.0mm)보다 낮은지 확인.
- 조치: 톱니를 거친 타입(Coarse tooth)으로 교체하거나, 노루발 바닥에 테플론 테이프를 부착하여 마찰을 줄임.
- "고무줄이 운다" (비정상적 주름):
- 체크: 고무줄 공급 장치의 장력이 너무 강하거나, 원단과의 차동비가 맞지 않는지 확인.
- 조치: 피더의 투입 속도를 5% 단위로 올리며 원단과의 매칭을 재설정함.
- "봉제 후 사이즈가 커짐" (탄성 상실):
- 체크: 바늘 번수가 너무 굵거나, 바늘 끝이 손상되어 고무 심지를 끊었는지 확인.
- 조치: 바늘을 한 단계 가는 번수로 교체하고, 반드시 SES(Small Ball Point) 타입을 사용함.
- "세탁 후 고무줄이 꼬임" (내부 이탈):
- 체크: 고무줄과 원단 사이의 고정 봉제(Stay Stitch)가 누락되었는지 확인.
- 조치: 양 끝단 혹은 측면에 바텍(Bartack) 처리를 추가하여 내부에서 고무줄이 회전하는 것을 방지함.
¶ 관련 항목
- Spandex (스판덱스): 고무줄의 탄성을 결정짓는 핵심 소재.
- Gathering (주름 잡기): 고무줄의 장력을 이용해 원단에 주름을 만드는 기법.
- Metering Device (고무줄 공급 장치): 일정한 장력으로 고무줄을 공급하는 자동화 부품.
- Zigzag Stitch (ISO 304): 단일 바늘 기계에서 신축성을 확보하기 위한 필수 스티치.
- Ball-point Needle: 고무사 절단을 방지하기 위한 특수 바늘 끝 형태.
- Differential Feed (차동 이송): 신축성 소재 봉제 시 필수적인 톱니 제어 기술.
- ISO 4915: 스티치 유형 분류 국제 표준.
