아일렛 (Eyelet / ô-dê / ハトメ / 鸡眼扣)
¶ 정의 및 기술적 배경 (Definition & Technical Background)

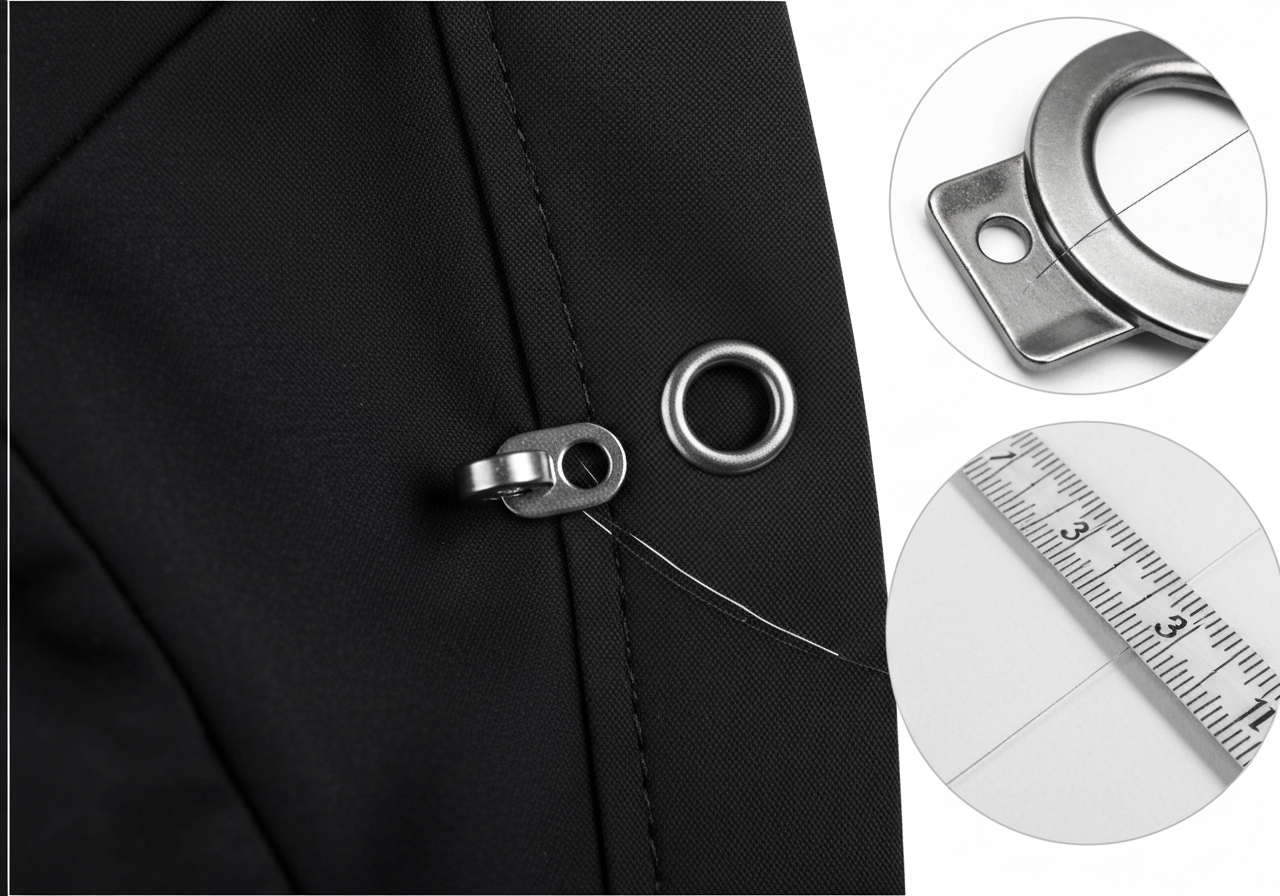

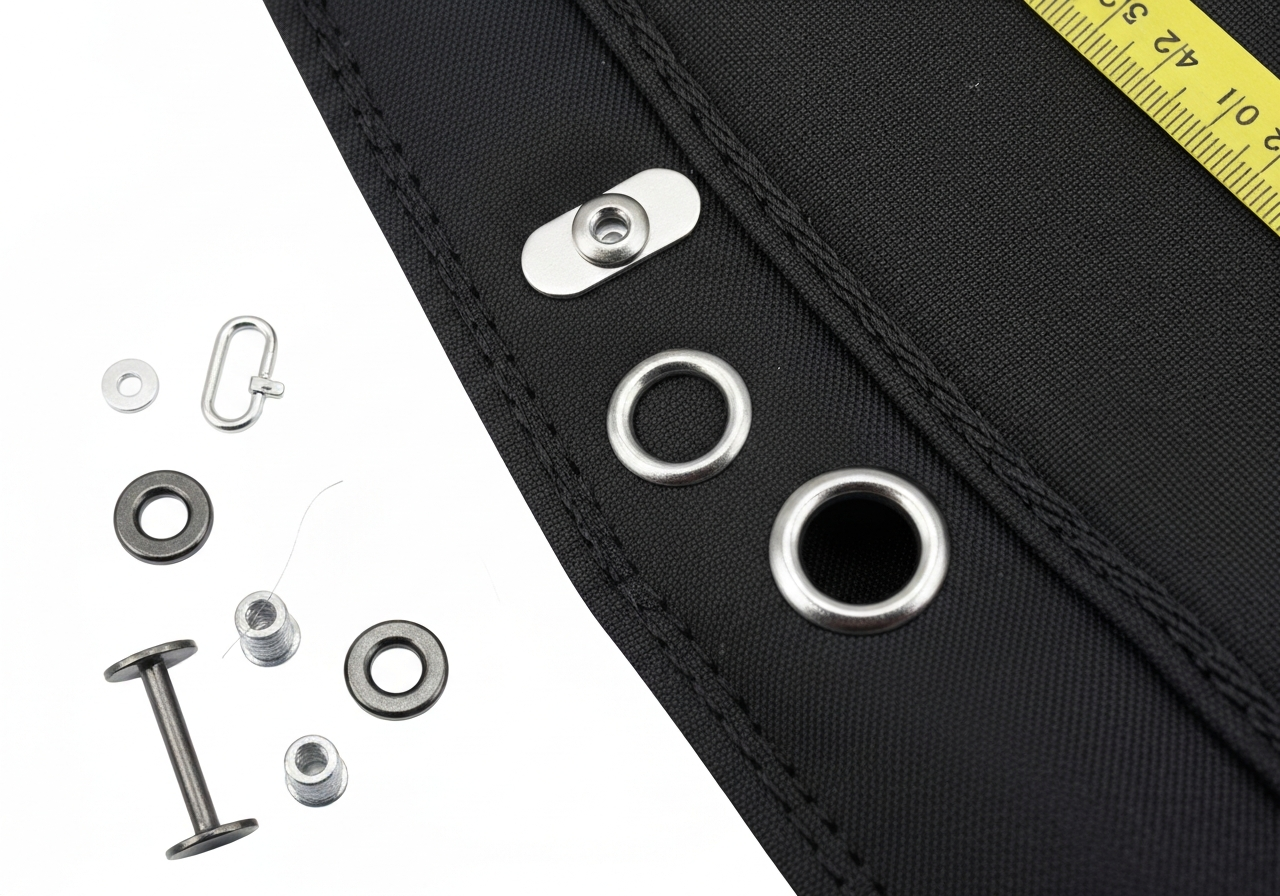

아일렛(Eyelet)은 의류, 신발, 가방 등 섬유 제품이나 가죽 소재에 천공(Punching)을 실시하고, 그 구멍의 가장자리를 금속, 플라스틱 소재의 링으로 보강하거나 고밀도 자수 스티치로 마감한 형태를 총칭합니다. 산업 현장에서는 일본어식 표현인 '하도메'로도 널리 불리나, 공식 기술 문서 및 국제 표준에서는 아일렛으로 통칭합니다.
기술적 관점에서 아일렛은 '응력 집중(Stress Concentration)' 현상을 방지하는 기계적 보강 구조체입니다. 원단에 단순히 구멍을 뚫고 끈을 통과시킬 경우, 인장력이 가해지면 구멍 가장자리의 원사(Yarn)가 슬립(Slip)되거나 파열되는 '미어짐(Seam Slippage)' 현상이 발생합니다. 하드웨어 체결형 아일렛은 플랜지(Flange)와 배럴(Barrel) 구조를 통해 원단을 물리적으로 압착하여 하중을 넓은 면적으로 분산시키며, 자수형 아일렛은 지그재그 본봉(Zigzag Lockstitch) 또는 체인스티치(Chainstitch)가 원단 조직을 결속하여 내구성을 확보합니다.
역사적으로는 범선의 돛(Sail) 고정용 로프 구멍이나 19세기 코르셋의 조임끈 구멍에서 기원하였으나, 현대 산업에서는 기능적 보강 외에도 통기성 확보(Ventilation), 배수(Drainage), 그리고 브랜드의 정체성을 나타내는 장식적 요소로 광범위하게 활용됩니다. 특히 고가의 테일러드 수트에서는 '라펠 플라워 홀'이라는 명칭으로 장인정신을 상징하는 핵심 디테일로 취급됩니다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 스티치 분류 (ISO 4915) | Class 404 (Zigzag Chainstitch) / Class 304 (Zigzag Lockstitch) | 자수형 아일렛의 스티치 구조 분류 |
| 기계 유형 | 전자식 아일렛 버튼홀러 (Electronic Eyelet Buttonholer) / 유압·공압 압착기 | Juki, Brother, Morito, AMF Reece 등 |
| 주요 모델 | Juki MEB-3200SS, Brother RH-9820, Morito M-88, AMF Reece S-4000 | 글로벌 표준 장비 (시리즈 모델명 준수) |
| 바늘 시스템 | DO×558 (Juki/Organ), EB×755 (Brother/Schmetz), Nm 90/14 ~ 120/19 | 기종별 전용 바늘 시스템 준수 필수 |
| 자수 밀도 (SPI/Pitch) | 0.4mm ~ 1.5mm (Pitch) / 150~500 Stitches per Eyelet | 고밀도일수록 원단 비침 방지 및 강도 우수 |
| 실 구성 | 바늘실(Needle), 루퍼실(Looper), 심실(Gimp Thread) | 심실(Gimp)은 입체감 및 인장 강도 보강 필수 |
| 최대 봉제 속도 | 2,000 ~ 2,500 spm (Stitches Per Minute) | 소재 특성 및 실의 내열성에 따라 가변 설정 |
| 밑실 장력 (Towa) | 25 ~ 40 gf (자수형 기준) | 심실 투입 시 밸런스 조정 필수 |
| 바늘실 장력 (Towa) | 40 ~ 60 gf (자수형 기준) | 스티치 형성 안정성 확보를 위한 표준값 |
| 압착 하중 (Press Force) | 300kgf ~ 1,500kgf (하드웨어형) | 아일렛 외경 및 소재(Steel/Brass/SUS) 기준 |
| 공압 요구치 | 0.5 MPa (5.1 kgf/cm²) 이상 | 자동 타공 및 압착기 작동 필수 압력 |
| 적합 원단 | 데님, 캔버스, 가죽, 기능성 우븐, 타포린, 합성 피혁 | 박물(Heavy-weight) 및 극박물(보강 필수) |
| 도금/코팅 사양 | Nickel-free, Anti-brass, Shiny Black, Dull Silver | REACH, RoHS 환경 규제 준수 필수 |
| 견뢰도 기준 (ISO 105) | ISO 105-C06 (세탁), ISO 105-X12 (마찰) | 금속 도금의 내구성 및 이염 방지 기준 |
¶ 산업별 적용 분야 및 특화 사양
¶ 3.1. 의류 (Apparel)
- 캐주얼 및 스포츠웨어:
- 후드 티셔츠 및 조거 팬츠: 후드 입구와 허리 밴드의 조임끈(Drawstring) 출구에 주로 사용됩니다. 피부와 직접 닿는 부위이므로 금속형보다는 자수형을 선호하거나, 금속형 사용 시 뒷면 마감이 매끄러운 롤링(Rolling) 타입을 채택합니다.
- 겨드랑이 통기구 (Underarm Ventilation): 기능성 아웃도어 자켓이나 셔츠의 겨드랑이 부위에 4mm~6mm 내경의 소형 아일렛을 3~4개 배치하여 열기 배출을 돕습니다. 이때는 부식 방지를 위해 반드시 황동(Brass) 또는 알루미늄 소재를 사용합니다.
- 보드 쇼츠(Board Shorts): 주머니 내부의 배수용(Drainage) 구멍으로 필수적입니다. 염수에 노출되므로 고사양 도금 또는 플라스틱 아일렛이 적용됩니다.
- 고급 신사복 (Tailored Suits):
- 라펠 플라워 홀 (Flower Hole/Lapel Eyelet): 왼쪽 라펠에 위치한 구멍으로, 과거에는 실제 꽃을 꽂는 용도였으나 현재는 장식적 요소입니다. 30번/3합 이상의 고광택 폴리에스터사나 실크사를 사용하며, 내부에 두꺼운 심실(Gimp)을 넣어 입체적인 돔(Dome) 형태를 형성합니다. Juki MEB-3200SS 등에서 'Round Eyelet' 모드로 봉제합니다.
- 데님(Denim):
- 허리 밴드 버튼홀 (Keyhole Eyelet): 청바지의 앞 중심 버튼이 들어가는 구멍입니다. 끝부분이 원형인 키홀(Keyhole) 형태를 띠며, 이는 버튼 기둥(Shank)이 안착될 공간을 확보하여 원단 왜곡을 방지합니다. 인디고 염료와 강력한 스톤 워싱(Stone Wash) 공정을 견뎌야 하므로 산화 방지 코팅이 된 헤비듀티급 사양을 적용하며, SPI는 보통 1.2mm Pitch 내외로 설정합니다.
¶ 3.2. 신발 및 잡화 (Footwear & Bags)
- 스니커즈 및 부츠:
- 신발끈 구멍 (Lacing Hole): 보행 시 발생하는 반복적인 인장 마찰을 견뎌야 합니다. 아일렛 내측면이 360도 균일하게 말리는 '롤링(Rolling)' 마감이 필수적입니다. 마감이 불량하여 금속 끝단이 노출되면 신발끈이 마모되어 끊어지는 'Lace Cutting' 결함이 발생합니다. 스포츠 브랜드(Nike, Adidas 등)에서는 이를 방지하기 위해 아일렛 체결 후 'Mandrel Test'를 통해 매끄러움을 검사합니다.
- 가방 및 백팩:
- 스트랩 연결부 및 하단 배수구: 헤비듀티 백팩의 경우 내경 10mm 이상의 대형 아일렛(Grommet)을 사용합니다. 하중 분산을 위해 원단 뒷면에 나일론 웨빙(Webbing) 또는 고밀도 타포린 보강재를 반드시 추가한 후 타공합니다.
- 내부 케이블 포트: 보조 배터리나 이어폰 줄을 빼기 위한 용도로 측면에 아일렛을 배치하며, 이때는 원단 손상 방지를 위해 부드러운 고무(Rubber) 소재의 아일렛을 병행 사용하기도 합니다.
¶ 3.3. 산업용 및 아웃도어 (Industrial & Outdoor)
- 텐트 및 타프: 로프 고정용 홀. 강풍에 의한 인장력을 견뎌야 하므로 스테인리스(SUS) 소재나 두꺼운 황동 아일렛을 사용하며, 초음파 융착 보강재를 병행하기도 합니다.
- 선박 및 군용 장비: 염분 노출이 잦은 환경이므로 고사양의 내식성 테스트(Salt Spray Test 48~96시간)를 통과한 부자재만 사용합니다.
¶ 3.4. 럭셔리 가죽 잡화 (Luxury Leather Goods)
- 핸드백 핸들 연결부: 고가의 핸드백에서는 아일렛이 단순한 구멍 보강을 넘어 디자인의 핵심이 됩니다. 가죽의 두께가 일정하지 않을 경우 압착 시 가죽이 씹히거나 주름이 생길 수 있으므로, 아일렛 부착 부위를 정밀하게 '스키빙(Skiving, 피할)'하여 두께를 맞춘 후 작업합니다.
- 엣지 코트(Edge Coat) 간섭: 아일렛 타공 부위가 가죽의 절단면과 가까울 경우, 기리메(엣지 코트) 작업 시 약품이 아일렛 내부로 스며들 수 있습니다. 이를 방지하기 위해 아일렛 체결 전 엣지 코트를 완전히 건조시키거나, 체결 후 마스킹 작업을 거쳐 최종 피니싱을 진행합니다.
¶ 3.5. 워크웨어 및 군용 전술 장비 (Workwear & Tactical Gear)
- 전술 조끼(MOLLE System): 파우치 결합을 위한 웨빙 하단에 배수용 아일렛을 필수로 장착합니다. 저반사 코팅(Matte Black/Coyote Brown)이 된 아일렛을 사용하여 빛 반사를 억제하며, 극한의 환경에서도 탈락하지 않도록 와셔(Washer) 뒷면에 톱니 모양의 'Teeth'가 있는 고유지력 사양을 적용합니다.
- 안전화(Safety Shoes): 용접 작업용 안전화의 경우 불꽃에 견딜 수 있는 내열성 금속 아일렛을 사용하며, 전기 절연이 필요한 경우 특수 코팅된 비전도성 아일렛을 채택하여 작업자의 안전을 보장합니다.
¶ 주요 결함 분석 및 트러블슈팅 (Troubleshooting)
| 결함 유형 | 발생 원인 | 현장 해결 방안 (Technical Solution) |
|---|---|---|
| 원단 찢어짐 (Fabric Tearing) | 타공 펀치(Punch) 마모, 원단 강도 부족 | 펀치 날 교체, 뒷면에 고밀도 비접착 심지 또는 보강 테이프(Reinforcement Tape) 추가 |
| 체결 불량 (Loose Clinching) | 아일렛 다리(Leg) 길이 부적합, 압착 압력 부족 | 원단 두께 대비 1.5~2.0mm 긴 다리 선택, 압착기 스트로크(Stroke) 하사점 재설정 |
| 금속 갈라짐 (Splitting) | 소재 연성 부족(저가형 철재), 몰드(Die) 정렬 불량 | 황동(Brass) 소재로 교체, 상하 몰드 중심축 0.05mm 이내 정밀 정렬 |
| 자수 스티치 터짐 (Bursting) | 타공 칼날(Knife) 위치 편심, 자수 밀도 부족 | 칼날 오프셋(Offset) 미세 조정, SPI 상향 및 심실 장력 최적화 |
| 이염 및 부식 (Corrosion) | 도금 불량, 수분 반응, 니켈 용출 | 염수 분무 테스트 통과 제품 사용, 비자성(Non-magnetic) 소재 검수 |
| 원단 우글거림 (Puckering) | 압착 압력 과다, 원단 탄성 제어 실패 | 압착 하중 하향 조정, 실리콘 패드 완충재 사용, 자수형의 경우 장력 완화 |
| 회전 현상 (Spinning) | 원단 두께 대비 아일렛 다리 과다 노출 | 와셔(Washer) 두께 변경 또는 보강재 추가로 유격 제거 |
| 실 엉킴 (Bird's Nest) | 봉제 시작 시 윗실 유지 실패 | 와이퍼(Wiper) 작동 확인 및 시작 장력(Starting Tension) 하향 조정 |
| 도금 박리 (Plating Flaking) | 도금 밀착력 부족, 압착 몰드 표면 거칠기 과다 | 도금 사양 재검토(전기 도금 권장), 몰드 표면 경면 연마(Polishing) 실시 |
| 심실 돌출 (Gimp Protrusion) | 심실 장력 부족, 루퍼 타이밍 불일치 | Towa 게이지 기준 심실 장력 30gf 이상 확보, 루퍼 궤적 재점검 |
| 타공 편심 (Off-center) | 원단 이송 장치(Feed Dog) 유격, 센서 오류 | 이송 캠(Cam) 마모 확인, 전자식 미싱의 경우 원점 센서(Home Sensor) 보정 |
| 원단 황변 (Phenolic Yellowing) | 아일렛 방청유와 원단 화학 반응 | 무유(Oil-free) 타입 아일렛 사용 또는 부착 전 세척 공정 추가 |
¶ 품질 검사 및 컴플라이언스 (QC Standard)
- 인장 강도 테스트 (Pull-Test): * 아동복: 최소 90N (약 9.18kgf) 이상 유지 (ASTM F963, EN71 기준). * 성인복 및 가방: 150N ~ 300N 이상의 유지력 요구.
- 검침기 대응 (Needle Detector): * 의류용 금속 부자재는 반드시 비자성(Non-ferrous) 소재여야 함. 검침기 통과 시 1.0mm~1.2mm 철구(Steel ball) 기준에 반응하지 않아야 함.
- 니켈 용출 테스트 (Nickel Release): * 유럽 REACH 규정에 의거, 피부 접촉 부위는 0.5μg/cm²/week 미만이어야 함. (EN 1811 테스트법 적용)
- 내식성 테스트 (Salt Spray Test): * ASTM B117 기준, 5% 염수 분무 환경에서 24~48시간 노출 후 부식 발생 여부 확인.
- 세탁 견뢰도 (Washing Fastness): * ISO 105-C06 기준, 5회 이상 반복 세탁 후 도금 박리 및 주변 원단 오염(Migration) 확인.
¶ 현장 실무 용어 및 은어 데이터베이스
| 언어/구분 | 용어 | 로마자 표기 | 기술적 의미 및 비고 |
|---|---|---|---|
| 한국어 (KR) | 하도메 | Hadome | 일본어 'ハトメ'에서 유래. 현장에서 가장 보편적으로 사용 |
| 한국어 (KR) | 구멍장식 | Gumeong-jangsik | 공식 카탈로그 및 순화 용어 |
| 베트남어 (VN) | ô-dê | O-de | 프랑스어 'Oeillet'에서 유래된 베트남 현장 표준어 |
| 일본어 (JP) | ハトメ | Hatome | 비둘기 눈(鳩目) 모양에서 유래 |
| 중국어 (CN) | 鸡眼扣 | Jīyǎn kòu | 닭의 눈(鷄眼) 모양 단추라는 뜻 |
| 영어 (EN) | Grommet | Grommet | 내경이 크고 와셔가 포함된 중량물용 아일렛 |
| 현장 은어 | 와샤 | Washer | 아일렛 뒷면을 받쳐주는 링 (Washer의 일본식 발음) |
| 현장 은어 | 암놈/수놈 | Female/Male | 아일렛 본체(Male)와 와셔(Female)를 구분하는 은어 |
| 현장 은어 | 기바리 | Gibari | 아일렛 압착 후 뒷면이 꽃모양으로 갈라진 상태 (Star-punch) |
| 현장 은어 | 다이 (Die) | Dai | 아일렛을 찍어내는 금형/몰드 |
¶ 장비 세팅 및 유지보수 프로토콜
- 몰드(Die) 정밀 정렬: 상부 몰드와 하부 몰드의 동심도가 어긋나면 아일렛 배럴이 한쪽으로 쏠려 깨짐 현상이 발생합니다. 레이저 포인터를 활용하여 중심축을 정렬하고, 0.1mm 단위의 심(Shim) 플레이트로 수평을 조절합니다.
- 심실(Gimp Thread) 장력 제어: 자수형 아일렛 작업 시 심실의 장력이 너무 강하면 원단이 오목하게 수축(Puckering)되고, 너무 약하면 입체감이 사라집니다. Towa 게이지 기준 바늘실 장력의 70% 수준(약 25~30gf)으로 심실 장력을 유지하는 것이 권장됩니다.
- 타공 칼날(Knife) 관리: 전자식 미싱(Juki MEB-3200SS 등)의 칼날은 소모품입니다. 절단면이 깔끔하지 않고 원사(Yarn)가 씹히기 시작하면 즉시 연마하거나 교체해야 합니다. 칼날의 하사점(Bottom Dead Center)이 너무 깊으면 침판(Throat Plate)이 손상되고, 얕으면 타공이 불완전해집니다.
- 바늘대 높이 및 타이밍: DO×558 바늘 사용 시, 바늘대가 최하사점에 도달했을 때 루퍼와의 간격(Clearance)은 0.05mm~0.1mm 사이로 정밀 세팅해야 땀뜀(Skipped Stitch)을 방지할 수 있습니다. 바늘대 상승 시 루퍼 끝이 바늘 중심에 도달하는 시점(Timing)은 보통 바늘대 상승 2.0mm~2.5mm 지점입니다.
- 윤활 관리: 아일렛 미싱은 고속 왕복 운동과 타공 충격이 동시에 발생하므로, ISO VG 10 수준의 저점도 오일을 지정된 급유 포인트에 매일 2~3회 주입해야 합니다. 특히 루퍼(Looper)와 칼날 구동부의 발열을 상시 체크하십시오.
¶ 공정 흐름도 (Process Flowchart)
graph TD
A[원단 입고 및 물성 검사] --> B[아일렛 부착 위치 정밀 마킹]
B --> C[보강 심지/테이프 열압착 부착]
C --> D{아일렛 유형 결정}
D -- 금속/플라스틱형 --> E[홀 펀칭/타공 공정]
E --> F[아일렛 본체 및 와셔 배치]
F --> G[유압/공압 압착기 체결]
D -- 자수 봉제형 --> H[전자식 아일렛 미싱 세팅]
H --> I[자수 봉제 및 자동 타공 실시]
G --> J[품질 검사: 인장력 및 육안 검사]
I --> J
J -- 합격 --> K[완성 및 시아게/Finishing]
J -- 불합격 --> L[불량 분석 및 자재 교체/재작업]
L --> B
K --> M[최종 검침기 통과 및 포장]
¶ 소재별 특성 및 선택 가이드 (Material Selection)
- 황동 (Brass): * 특징: 연성이 우수하여 압착 시 갈라짐이 거의 없고 녹 발생이 없음. * 용도: 의류, 신발, 가방 등 대부분의 고품질 제품.
- 철 (Steel): * 특징: 강도가 높고 저렴하나 습기에 취약하여 녹 발생 위험이 큼. * 용도: 저가형 소모품, 일회용 판촉물. 반드시 방청 코팅(ED 코팅 등) 확인 필요.
- 알루미늄 (Aluminum): * 특징: 초경량, 우수한 내식성. * 용도: 경량 아웃도어 장비, 스포츠웨어. 단, 인장 강도가 낮아 하중이 큰 곳은 피해야 함.
- 스테인리스 (Stainless Steel/SUS): * 특징: 최강의 내식성과 강도. 소재가 매우 딱딱함. * 용도: 해양 장비, 군용 텐트. 전용 고압 유압기와 강화 몰드 필수.
- 플라스틱 (Plastic/Polymer): * 특징: 금속 알레르기 제로, 다양한 컬러 구현 가능. * 용도: 유아용 의류, 우의, 의료용 소모품.
¶ 국가별 실무 차이 및 현장 노하우
- 한국 (Korea):
- 품질 기준이 매우 까다로우며, 아일렛 뒷면의 갈라짐 모양(Star-punch/기바리)까지 디자인 요소로 관리합니다.
- "기바리가 예쁘게 터져야 한다"는 현장 요구가 많아, 6갈래 또는 8갈래로 정확히 갈라지는 특수 몰드를 선호합니다.
- 주로 정밀한 수동 작업을 병행하여 불량률을 최소화하는 전략을 취합니다.
- 베트남 (Vietnam):
- 나이키, 아디다스 등 글로벌 브랜드의 대형 OEM 공장이 밀집해 있습니다.
- 모든 아일렛 공정은 SOP(Standard Operating Procedure)에 따라 데이터화되며, 매 로트(Lot)마다 Pull-test 결과 보고서를 작성하여 바이어에게 제출하는 것이 표준입니다.
- 대량 생산을 위해 자동 공급 장치(Auto-feeder)가 달린 공압 압착기를 주로 사용하며, 작업자의 안전을 위한 'Safety Ring' 장착이 엄격히 관리됩니다.
- 중국 (China):
- 세계 최대의 부자재 공급망을 보유하고 있습니다. 광저우(Guangzhou)나 스스(Shishi) 시장 등에서 다양한 도금 사양을 즉각 수급할 수 있습니다.
- 원가 절감을 위해 철(Steel) 소재에 황동 도금을 한 제품이 섞일 수 있으므로, 현장 검수 시 반드시 강력 자석을 활용하여 소재를 확인해야 합니다. (자석에 붙으면 철 소재이므로 고가 의류에는 부적합)
¶ 관련 항목 (Related Technical Terms)
- 그로밋 (Grommet): 아일렛보다 큰 규격(내경 10mm 이상)의 보강 링을 지칭하며, 주로 산업용 타포린이나 커튼에 사용됩니다.
- 심지 (Interlining): 아일렛 부착 부위의 원단 파손을 방지하기 위해 뒷면에 부착하는 보강재입니다. 핫멜트(Hot-melt) 타입의 고밀도 심지가 주로 사용됩니다.
- 아일렛 버튼홀러 (Eyelet Buttonholer): 단추구멍의 끝부분을 원형으로 크게 만들어 단추 기둥(Shank)이 안착될 공간을 확보해주는 특수 재봉기입니다.
- 바틀넥 (Bottleneck) 공정: 아일렛 작업은 자동화가 어려울 경우 전체 라인의 생산성을 저하시키는 주요 구간이 되므로, 공정 설계 시 작업대(Workstation)의 인체공학적 배치와 자동 공급 장치(Auto-feeder) 도입을 우선적으로 고려해야 합니다.
¶ 미검증 및 주의사항
- 초음파 아일렛 체결: 최근 합성수지 원단에 별도의 부자재 없이 초음파 융착만으로 아일렛 형태를 만드는 기술이 도입되고 있으나, 천연 가죽이나 면 원단에서의 내구성은 아직 미검증 상태입니다.
- 생분해성 플라스틱 아일렛: 친환경 트렌드에 따라 PLA 소재 아일렛이 출시되고 있으나, 고온 세탁 및 건조 공정에서의 변형 여부는 로트별 추가 검증이 필요합니다.
- 레이저 타공 후 봉제: 레이저로 구멍을 뚫고 그 위를 자수형 아일렛으로 덮는 공법이 시도되고 있으나, 레이저 열에 의한 원단 끝단 경화가 봉제 바늘 파손을 유발하는지에 대해서는 소재별로 미검증 데이터가 존재합니다.
- 스마트 아일렛: 전도성 실을 이용한 자수 아일렛을 통해 웨어러블 기기의 센서를 연결하는 기술이 연구 중이나, 상용화 단계에서의 세탁 내구성은 미검증입니다.
