연단 (Fabric Spreading / Trải vải / 延反)
¶ 정의 및 개요

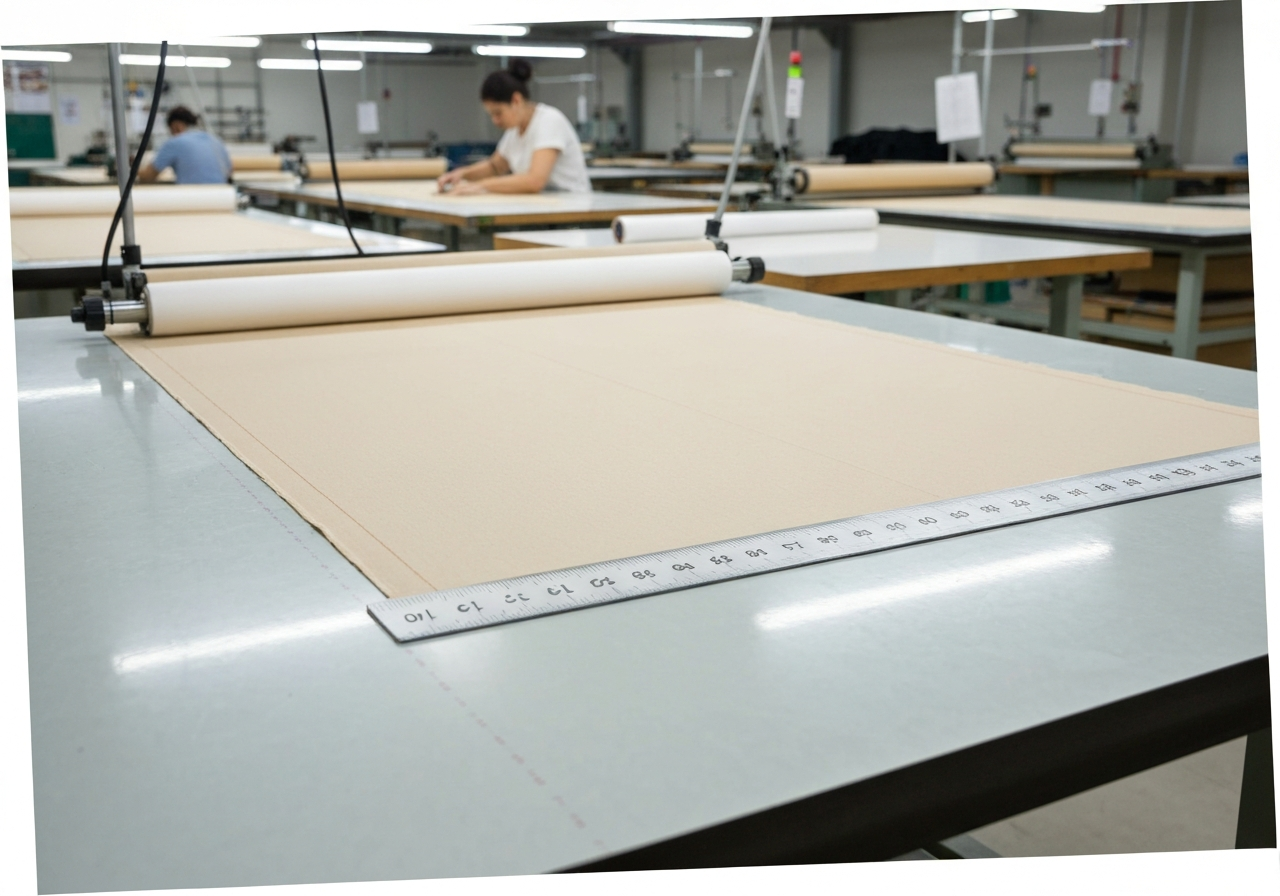

연단(Fabric Spreading)은 의류, 가방, 산업용 섬유 제품 제조의 핵심적인 재단 전처리 공정(Pre-cutting Process)이다. 롤(Roll) 또는 접힌(Lapped) 상태의 원단을 재단 설계도인 마커(Marker)의 길이에 맞춰 재단대(Cutting Table) 위에 일정한 장력으로 겹겹이 쌓는 작업을 말한다.
이 공정의 본질은 단순히 원단을 쌓는 것이 아니라, 원단의 물리적 안정화(Physical Stabilization)에 있다. 원단은 제직(Weaving), 편직(Knitting) 및 염색 가공 과정에서 강한 인장 응력(Tensile Stress)을 받은 상태로 권취되어 있다. 이를 즉시 재단하면 재단 후 조각이 원래 상태로 돌아가려는 탄성 회복(Elastic Recovery) 현상으로 인해 치수 불량이 발생한다. 따라서 연단은 원단의 식서(Selvedge)와 결(Grain line)을 정렬하고, 장력을 제로(Zero Tension) 상태로 유지하며, 층간 밀림을 방지하여 최종 제품의 치수 정밀도(Dimensional Stability)를 확보하는 것을 목적으로 한다.
국제 표준인 ISO 18896:2014는 연단 장비의 안전 요구 사항을 규정하며, 공정 자체는 ISO 4915 스티치 분류에는 포함되지 않으나 봉제 품질의 80% 이상을 결정하는 가장 중요한 기초 단계로 간주된다.
¶ 연단 방식 분류 (Spreading Methods)
원단의 표면 특성(기모, 무늬, 광택 등)과 마커의 설계 방식에 따라 최적의 방식을 선택한다.
- Face-one-way (단방향 연단): 모든 층의 원단 겉면(Face)이 위를 향하게 하며, 매 층마다 원단을 절단하여 시작점으로 돌아와 다시 연단한다. 기모가 있는 벨벳, 코듀로이, 방향성이 뚜렷한 프린트 원단에 필수적이다.
- Face-to-Face / Zig-Zag (지그재그 연단): 원단을 절단하지 않고 끝단에서 꺾어서 되돌아오는 방식이다. 겉면과 겉면(Face-to-Face), 안면과 안면(Back-to-Back)이 마주 보게 적층된다. 생산 속도가 가장 빠르며 방향성이 없는 일반 직물에 사용된다.
- Face-to-Face One Way (쌍방향 단방향 연단): 원단을 겉면끼리 마주 보게 하되, 결 방향(Nap)은 일정하게 유지해야 할 때 사용한다. 특수 회전 턴테이블이 장착된 연단기가 필요하다.
- Step Spreading (계단식 연단): 마커의 수량 계획(Size Ratio)에 따라 특정 구간마다 적층 겹수(Ply)를 달리하여 원단 로스(Loss)를 최소화하는 방식이다.
- Tubular Spreading (통원단 연단): 티셔츠 등에 사용되는 원형 편물(Circular Knit)을 절개하지 않고 그대로 연단한다. 내부 공기 주입 장치(Air Ballooning)를 통해 원단 겹침과 주름을 방지한다.
- Pinning Spreading (핀 연단): 체크나 스트라이프 무늬를 1mm 단위로 정렬하기 위해 재단대 위의 수직 핀에 원단을 꽂아가며 적층하는 방식이다.
¶ 기술 사양표 (Technical Specifications)
| 항목 | 세부 사양 | 비고 |
|---|---|---|
| 공정 분류 | 재단 준비 공정 (Pre-cutting) | CAD/CAM 연동 필수 |
| 주요 장비 모델 | Oshima K9-190, Gerber XLs50, Lectra Brio, Bullmer Compact D, Kawakami K-S | 자동 연단기 기준 |
| 최대 연단 속도 | 90 - 105 m/min | 원단 종류 및 장력 설정에 따라 가변 |
| 최대 적재 높이 | 200 mm - 280 mm | 재단기 칼날(Straight Knife) 유효 높이 기준 |
| 유효 폭 (Width) | 1,600 mm / 1,900 mm / 2,400 mm | 원단 폭보다 최소 10cm 넓은 테이블 필요 |
| 장력 제어 방식 | 인코더 동기화 피드 롤러 (Encoder Sync Feed) | Zero Tension 구현 핵심 기술 |
| 에지 정렬 정밀도 | ±1.0 mm 이내 | 광전 센서(Photo Sensor) 제어 |
| 전력 사양 | 220V/380V 3Phase, 2.5kW - 5.5kW | 장비 모델 및 옵션별 상이 |
| 공압 요구치 | 0.5 - 0.6 MPa | 에어 플로팅 테이블(Air Floating Table)용 |
| 적합 바늘/스티치 | 해당 없음 (재단 전 공정) | 이후 공정에서 ISO 4915 301, 401, 504 등 적용 |
¶ 적용 분야 및 소재별 관리 포인트
연단 공정은 제품의 복잡성과 소재의 특성에 따라 세부 관리 포인트가 엄격히 구분된다.
- 고급 드레스 셔츠 및 블라우스:
- 옆솔기(Side Seams) 및 암홀(Armhole): 셔츠의 실루엣을 결정하는 핵심 부위이다. 연단 시 식서(Selvedge) 방향이 미세하게만 틀어져도 세탁 후 옷이 뒤틀리는 'Leg Twist' 현상이 발생한다. 80수 이상의 고번수 면직물은 연단 시 미끄러짐이 심하므로 종이(Underlay Paper)를 층 사이에 삽입하여 마찰력을 확보한다.
- 스포츠웨어 및 언더웨어 (High-Stretch):
- 레깅스 및 기능성 티셔츠: 스판덱스(Spandex) 함유량이 높은 원단은 연단 시 아주 미세한 장력(Tension)에도 민감하게 반응한다. 장력이 걸린 상태로 연단하면 재단 후 조각이 5~10%까지 수축하여 사이즈 불량(Size Jumping)의 원인이 된다. 이를 방지하기 위해 'Cradle Feed' 시스템을 갖춘 자동 연단기를 사용하여 원단을 공중에 띄우듯 이송한다.
- 고급 가방 및 아웃도어 장비:
- 백팩 어깨끈 및 바닥판: Cordura 1000D와 같은 고밀도 나일론 소재는 원단 자체가 무겁고 뻣뻣하다. 연단 높이가 너무 높으면 재단 시 칼날이 휘는 'Knife Deflection' 현상이 발생하여 상층부와 하층부 조각의 크기가 달라진다. 따라서 가방용 원단은 적층 겹수를 의류보다 낮게(예: 30~50겹) 설정한다.
- 정장 및 코트 (Tailored Garments):
- 라펠(Lapel) 및 등판(Back Panel): 울(Wool) 소재의 수축률 관리가 핵심이다. 연단 전 반드시 24시간 이상의 휴지(Relaxing)를 거쳐야 하며, 체크무늬 정장의 경우 'Master Marker'와 연단 층의 무늬를 수직으로 관통하는 핀으로 고정하여 재단한다.
¶ 주요 결함 및 해결 방안 (Troubleshooting)
- 장력 불균형 (Tension Variation)
- 현상: 재단 후 조각이 작아지거나(수축), 연단 층마다 길이가 다름.
- 해결: 연단기 피드 모터(Feed Motor)와 주행 모터의 동기화 비율을 조정한다. 니트류는 1~2%의 여유(Overfeed)를 주어 'Zero Tension' 상태를 유지한다.
- 층간 밀림 (Layer Slippage)
- 현상: 상하층 원단이 어긋나 부속 간 치수 차이 발생.
- 해결: 클램프(Clamp) 압력을 강화하고, 정전기 방지 장치(Ionizer)를 가동하여 원단 간 밀착력을 높인다. 실크나 폴리에스터 라이닝 원단은 연단대 표면에 진공(Vacuum) 흡착 기능을 사용하여 고정한다.
- 끝단 정렬 불량 (Edge Misalignment)
- 현상: 식서 방향 정렬이 안 되어 마커 밖으로 원단이 벗어남.
- 해결: 에지 컨트롤 센서(Edge Control Sensor)의 감도를 재설정하고, 원단 롤의 권취 상태가 불량할 경우 연단 속도를 낮춘다. 센서 오염 여부를 가장 먼저 확인해야 한다.
- 무늬 어긋남 (Pattern Mismatch)
- 현상: 체크나 스트라이프 무늬가 층마다 일치하지 않음.
- 해결: 핀 연단기(Pinning Table)를 사용하여 수직 핀에 무늬를 고정하며 연단하거나, 레이저 가이드 라인을 활용한다.
- 원단 주름 및 겹침 (Wrinkling)
- 현상: 연단 중간에 원단이 접혀 재단 시 구멍(Hole) 발생.
- 해결: 확장 롤러(Expander Roller)의 각도를 넓혀 원단을 좌우로 펴주며 투입하고, 정전기 제거 바를 점검한다. 원단 투입구의 'Spiral Roller'가 정상 회전하는지 확인한다.
- 원단 결점 미처리 (Defect Inclusion)
- 현상: 원단 자체의 구멍, 오염이 재단물에 포함됨.
- 해결: 연단 중 결점 발견 시 즉시 정지 후 해당 부위를 절단하고 겹침(Overlapping) 처리를 하거나 플래깅(Flagging)을 실시한다. 자동 연단기의 경우 결점 위치를 입력하면 자동으로 겹침 구간을 계산한다.
¶ 품질 검사 및 관리 기준
- 마커 일치성 검사: 연단된 원단의 시작과 끝이 마커의 기준선 내에 정확히 위치하는지 확인 (허용 오차: 시작점 +10mm / 끝점 +20mm 이내).
- 적층 수량(Ply Count) 확인: 작업 지시서의 수량과 연단기 카운터 수치가 일치하는지 대조. 수동 카운팅 시 오차가 빈번하므로 디지털 카운터 사용 권장.
- 휴지 시간(Relaxing Time) 준수: 스판덱스 함유 원단은 연단 후 최소 12~24시간 동안 재단대 위에서 방치하여 자연 수축을 유도했는지 확인. (베트남/중국 등 고온다습한 지역에서는 습도 관리가 필수적임).
- 평탄도 검사: 연단된 원단 층 사이에 공기 주머니(Air Pocket)가 형성되지 않았는지 육안 및 촉진 검사. 공기 주머니는 재단 시 칼날의 위치를 이탈시킨다.
- 이색(Shading) 관리: 동일 로트(Lot) 및 탕(Bath) 별로 구분하여 연단되었는지 확인하고, 탕 차이가 있는 경우 층 사이에 구분지를 삽입한다. 탕 차이가 심한 경우 'Face-to-Face' 연단은 절대 금지한다.
¶ 현장 실무 은어 및 국가별 용어 대조표
| 한국 (KR) | 베트남 (VN) | 중국 (CN) | 의미/설명 |
|---|---|---|---|
| 연반 / 엔탄 | Trải vải | 铺布 (Pū bù) | 연단 공정 자체를 지칭 |
| 다이 (Die) | Bàn cắt | 铺布台 (Pū bù tái) | 재단대 / 연단 테이블 |
| 미미 (식서) | Biên vải | 布边 (Bù biān) | 원단의 가장자리 (Selvedge) |
| 단가라 | Sọc ngang | 横条 (Héng tiáo) | 가로 스트라이프 무늬 |
| 시보리 | Bo | 罗纹 (Luó wén) | 리브(Rib) 편물 |
| 가다 (Gada) | Rập | 样板 (Yàng bǎn) | 패턴 / 형지 |
| 로스 (Loss) | Hao hụt | 损耗 (Sǔn hào) | 원단 손실분 |
| 탕 (Bath) | Lô nhuộm | 缸号 (Gāng hào) | 염색 로트 번호 (Dye Lot) |
¶ 장비 세팅 가이드 (Technical Setting)
- 장력 제어(Tension Control):
- 직물(Woven): 피드 속도와 주행 속도 비율 100:100.
- 편물(Knit): 피드 속도를 1~3% 높게 설정(102:100)하여 원단이 당겨지지 않게 세팅. 원단 끝단의 말림 현상으로 육안 확인 필수.
- 커터(Cutter) 관리:
- 연단 후 끝단 절단 시 칼날의 마모 상태를 매일 점검.
- 융착 방지: 폴리에스터/나일론 등 합성 섬유는 고속 절단 시 칼날 마찰열로 끝단이 녹아 붙으므로, 칼날 속도를 낮추거나 테플론 코팅 칼날을 사용한다.
- 센서 캘리브레이션:
- 원단 색상에 따라 광전 센서가 식서를 인식하지 못하는 경우가 있으므로, 검정색 등 어두운 원단 작업 시 센서 감도를 재조정한다. 최신 기종은 적외선 센서나 초음파 센서를 병용한다.
- 정전기 방지:
- 폴리에스터 100% 원단은 정전기 발생이 심하므로 정전기 방지 바(Anti-static Bar)를 원단 표면에서 2~3cm 높이로 근접 세팅한다. 전압은 보통 5kV~7kV 사이로 설정한다.
¶ 공정 흐름도 (Process Flowchart)
graph TD
A[원단 입고 및 탕/Lot 분류] --> B[원단 휴지/Relaxing - 최소 12~24시간]
B --> C[연단기 원단 장착 및 센서 세팅]
C --> D[마커 길이 및 목표 겹수 설정]
D --> E{연단 및 적층/Spreading}
E -->|결점 발견| F[결점 표시 및 겹침 처리/Overlapping]
E --> G[끝단 절단 및 고정/Clamping]
G --> H[마커 부착 및 고정/Pinning or Spray Adhesive]
H --> I[자동 재단기/CAM 이동 또는 수동 재단]
F --> E
I --> J[재단물 분류 및 넘버링/Bundling]
J --> K[봉제 라인 투입]
¶ 원단 휴지(Relaxing)의 과학적 근거
원단은 제직 또는 편직 과정에서 경사(Warp) 방향으로 강한 장력을 받는다. 특히 가공 공정(Tentering)에서 고온으로 건조되며 이 장력이 원단 내부에 '잠재 응력'으로 고착된다. 연단 전 휴지 공정은 이 응력을 해소하는 과정이다. * 수축률 계산 공식: $S = \frac{L_1 - L_2}{L_1} \times 100$ * ($L_1$: 연단 직후 길이, $L_2$: 24시간 휴지 후 길이) * 관리 임계치: 고급 의류의 경우 수축률 0.5% 이내 관리 필수. 1% 초과 시 패턴 자체를 확대(Shrinkage Allowance)하여 재설계해야 한다.
¶ 유지보수 및 안전 관리 (Maintenance & Safety)
- 일일 점검: 에지 센서 렌즈 청소, 커터 칼날 연마 상태 확인, 비상 정지 버튼(E-Stop) 작동 여부.
- 주간 점검: 주행 레일(Rail) 이물질 제거 및 윤활유 도포, 구동 벨트 장력 확인.
- 안전 수칙 (ISO 18896 준수):
- 연단기 주행 경로 내 작업자 진입 금지 (안전 범퍼 및 레이저 스캐너 작동 확인).
- 원단 롤 교체 시 리프팅 장치(Loader) 사용 엄수 (근골격계 질환 방지).
- 커터 작동부 커버 개방 금지.
¶ 관련 항목
- 마커 (Marker): 재단 효율을 극대화하기 위해 패턴 조각들을 최적으로 배치한 도면.
- 재단 (Cutting): 연단된 원단 뭉치를 패턴 모양대로 자르는 공정.
- CAD/CAM: 연단 및 재단 공정을 디지털 데이터로 제어하는 시스템.
- 식서 (Selvedge): 원단의 양쪽 끝단으로, 연단 시 정렬의 기준이 됨.
- AQL (Acceptable Quality Level): 연단 및 재단물 검사 시 적용하는 합격 품질 수준.
